Tổng quan về giáo trình

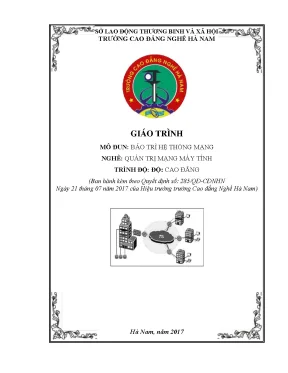

Giáo trình mô đun "Bảo trì hệ thống mạng" (Mã số mô đun: MĐQTM 24) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Quản trị mạng máy tính trình độ Cao đẳng. Tài liệu được ban hành chính thức kèm theo Quyết định số 285/QĐ-CĐNHN ngày 21 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do tác giả Nguyễn Quốc Tuấn chịu trách nhiệm biên soạn.

Về vị trí trong chương trình đào tạo, mô đun MĐQTM 24 được bố trí giảng dạy ở giai đoạn chuyên môn nghề sau khi sinh viên đã hoàn thành các môn học và mô đun tiền đề gồm: Công nghệ mạng không dây, Quản trị mạng 2, cùng Cấu hình và quản trị thiết bị mạng.

Mục tiêu học tập của mô đun tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Xác định và phân loại các dạng sự cố phát sinh trên thiết bị phần cứng (card mạng, hạ tầng cáp truyền dẫn, mạng điện thoại HPNA, mạng đường điện HomePlug, thiết bị vô tuyến 802.11g) và môi trường phần mềm hệ thống.
  2. Kỹ năng: Thực hiện kiểm tra, định cấu hình thiết bị mạng (Router, Switch, Hub, Access Point); thiết lập chính sách quản lý tài khoản người dùng; kiểm soát truy cập và khắc phục lỗi chia sẻ tài nguyên (tập tin, máy in mạng); cấu hình phân phối Internet dùng chung (Dial-up, ICS, ADSL, cáp DOCSIS); cấu hình tường lửa và thực hiện quy trình sao lưu, nâng cấp hệ thống.
  3. Năng lực tự chủ và trách nhiệm: Thực hiện quy trình nâng cấp hệ thống mạng đang hoạt động ổn định; bố trí không gian làm việc khoa học, tuân thủ nghiêm ngặt các quy định an toàn lao động đối với con người và thiết bị kỹ thuật.

Cấu trúc mô đun có tổng thời lượng 45 giờ, bao gồm 11 giờ lý thuyết, 32 giờ thực hành và 2 giờ kiểm tra. Giáo trình tiếp cận kiến thức theo phương thức tích hợp lý thuyết với thực nghiệm thông qua kết cấu tình huống sự cố thực tế và quy trình giải quyết kỹ thuật (Problem - Solution). Điểm đặc sắc của tài liệu là cung cấp các chỉ dẫn xử lý lỗi phần cứng và tham số cấu hình phần mềm cụ thể trên các hệ điều hành họ Windows và thiết bị mạng tiêu chuẩn.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 5 bài học với tiến trình logic từ hạ tầng vật lý đến dịch vụ mạng và bảo mật:

+-------------------------------------------------------------------------+
|                  MĐQTM 24: BẢO TRÌ HỆ THỐNG MẠNG (45 GIỜ)                |
+-------------------------------------------------------------------------+
                                     |
    +--------------------------------+--------------------------------+
    |                                |                                |
[Bài 1: Phần cứng]          [Bài 2: Phần mềm]          [Bài 3: Truy cập mạng &
(10 giờ: 2 LT - 8 TH)      (8 giờ: 2 LT - 5 TH - 1 KT)        Máy in mạng]
- Phân loại card mạng      - Cấu hình IP/DNS/Gateway    (9 giờ: 3 LT - 6 TH)
- Kỹ thuật đi cáp xoắn     - Cơ chế DHCP & APIPA        - Lỗi Workgroup/NetBIOS
- Chuẩn bấm cáp RJ45       - Phân quyền tài khoản XP    - Lệnh Ping chẩn đoán
- Mạng HPNA & HomePlug     - Cấu hình UPnP/Tường lửa    - Giới hạn kết nối in
- Vô tuyến 802.11g         - Chỉnh Registry Messenger   - Lệnh in danh mục DIR
    |                                |                                |
    +--------------------------------+--------------------------------+
                                     |
    +--------------------------------+--------------------------------+
    |                                                                 |
[Bài 4: Mạng Internet dùng chung]             [Bài 5: Bảo mật và bảo trì]
(8 giờ: 2 LT - 6 TH)                          (10 giờ: 2 LT - 7 TH - 1 KT)
- Nguyên tắc ISP & Quản lý hộp thư            - Cấu hình Windows Firewall
- Chia sẻ Dial-up & Dịch vụ ICS               - Quét virus ổ đĩa ánh xạ
- Kỹ thuật cáp DOCSIS / CMTS                  - Chuẩn bảo mật WPA vô tuyến
- Đường truyền ADSL & Bộ lọc DSL              - Sao lưu tự động bằng file .bat
- Phân biệt chức năng Router/Modem            - Quy trình nâng cấp Firmware
    +-----------------------------------------------------------------+

  • Bài 1: Phần cứng (MĐQTM 24.01 - 10 giờ: 2 LT, 8 TH): Phân loại các dạng card mạng (PCI, USB, Onboard, PC Card); kỹ thuật định tuyến cáp Ethernet (đi cáp xuyên tường, khoảng cách trần, đi âm sàn, bắt chéo góc 90 độ với dây điện để tránh nhiễu từ); quy chuẩn bấm đầu cáp RJ45 (cáp thẳng và cáp chéo); so sánh chức năng Hub và Switch; triển khai mạng qua đường dây điện thoại (chuẩn HPNA, đầu nối RJ11 duplex jack, mô hình daisy chain, phoneline bridge); triển khai mạng qua đường điện lực (chuẩn HomePlug 12–14 Mbps); xử lý suy hao tín hiệu vô tuyến 802.11g (tần số 2.4 GHz so với tần số 433 MHz của cửa gara, ăng ten đa hướng 360 độ và ăng ten định hướng, giới hạn cự ly 450m ngoài trời và 90m trong nhà); giải mã trạng thái đèn LED trên thiết bị mạng.

  • Bài 2: Phần mềm (MĐQTM 24.02 - 8 giờ: 2 LT, 5 TH, 1 KT): Hướng dẫn khai báo thông số TCP/IP (IP Address, Subnet Mask, Default Gateway, DNS Server); quản lý địa chỉ MAC; cơ chế gán địa chỉ IP động DHCP và cơ chế tự cấp phát IP nội bộ APIPA (169.254.0.0/16, Subnet Mask 255.255.0.0); quản lý tài khoản người dùng Windows XP (Computer Administrator và Limited User); cấu hình tính năng UPnP qua Windows Firewall; vô hiệu hóa dịch vụ phần mềm hệ thống thông qua Registry Editor (HKEY_LOCAL_MACHINE\software\policies\microsoft\messenger\client thiết lập giá trị DWORD Preventrun bằng 1); sử dụng công cụ truyền thông điệp nội bộ (net send và Winpopup).

  • Bài 3: Truy cập mạng và máy in mạng (MĐQTM 24.03 - 9 giờ: 3 LT, 6 TH): Xử lý sự cố đồng bộ nhóm làm việc (Workgroup), giao thức NetBIOS over TCP/IP; kiểm tra kết nối bằng lệnh ping; dọn dẹp và quản lý lối tắt trong My Network Places; quản lý dịch vụ in ấn qua mạng; phân tích giới hạn kết nối đồng thời theo phiên bản hệ điều hành (Windows XP Home: giới hạn 5 kết nối; Windows XP Professional/2000 Pro/9x/Me: giới hạn 10 kết nối; Windows Server 2000/2003: phụ thuộc số lượng CAL); kỹ thuật định tuyến xuất danh mục qua dòng lệnh DIR > LPT1 hoặc DIR > filename.

  • Bài 4: Mạng Internet dùng chung (MĐQTM 24.04 - 8 giờ: 2 LT, 6 TH): Phân tích chính sách kết nối ISP và xử lý xung đột hộp thư POP3; kỹ thuật chia sẻ kết nối quay số (Dial-up) và dịch vụ Internet Connection Sharing (ICS - tự động gán địa chỉ IP tĩnh 192.168.0.1 cho máy chủ ICS, mặt nạ 255.255.255.0, quản lý tập tin phân giải tên máy hosts tại đường dẫn C:\windows\System32\Driver\Etc); sự cố băng rộng cáp truyền hình (kiến trúc CMTS, modem tương thích DOCSIS); kỹ thuật đường truyền DSL (lắp đặt bộ lọc tần số splitter/DSL filter, bán kính phục vụ ~3.5 km từ tổng đài trạm điện thoại, kích thước lõi dây 24/26); phân định vai trò phân luồng dữ liệu của Router và điều chế tín hiệu của Modem.

  • Bài 5: Bảo mật và bảo trì (MĐQTM 24.05 - 10 giờ: 2 LT, 7 TH, 1 KT): Cấu hình Windows Firewall và giải pháp tường lửa phần mềm bên thứ ba (ZoneAlarm của Zone Labs); thiết lập quét virus trên ổ đĩa mạng ánh xạ (mapped drive); cấu hình mã hóa bảo mật không dây chuẩn WPA; kỹ thuật lập hồ sơ phần cứng/phần mềm; quy trình sao lưu chọn lọc (Favorites, Cookies, dữ liệu người dùng qua lệnh Send to và tập tin thực thi lệnh .bat); cài đặt cập nhật bản vá hệ điều hành và nạp phần sụn (firmware) cho thiết bị phần cứng.

Kiến thức nền tảng được xây dựng

  • Nguyên lý truyền dẫn và cấu trúc địa chỉ mạng: Giáo trình xây dựng nền tảng về cơ chế phân định địa chỉ vật lý (MAC Address) và địa chỉ logic (IP Address); nguyên lý gán IP động (DHCP Lease time) và cơ chế tự gán địa chỉ khẩn cấp APIPA khi mất kết nối máy chủ quản lý IP.
  • Nguyên lý tách dải tần và triệt tiêu can nhiễu: Cung cấp kiến thức về dải tần số hoạt động của thiết bị vô tuyến dân dụng (2.4 GHz), nguyên lý tách tần số âm thoại thấp với tần số dữ liệu cao thông qua bộ lọc tín hiệu đường truyền ADSL, cùng quy tắc bố trí dây dẫn vuông góc nhằm triệt tiêu hiện tượng cảm ứng điện từ từ nguồn điện xoay chiều.
  • Mô hình phân quyền và ranh giới bảo mật hệ thống: Thiết lập nguyên lý kiểm soát người dùng cục bộ, cơ chế bảo vệ nút mạng biên qua tường lửa và giới hạn phiên kết nối tài nguyên theo giấy phép hệ điều hành máy trạm.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác (Technical skills): Gia công cáp xoắn đôi Cat5 chuẩn RJ45 theo đúng quy chuẩn màu dây:
Chân (Pin) Màu dây chuẩn Chức năng truyền tín hiệu Ethernet
Chân 1 Trắng và cam Truyền dữ liệu (TX+)
Chân 2 Cam Truyền dữ liệu (TX-)
Chân 3 Trắng và lục Nhận dữ liệu (RX+)
Chân 4 Lam Không sử dụng cho Ethernet 10/100
Chân 5 Trắng và lam Không sử dụng cho Ethernet 10/100
Chân 6 Lục Nhận dữ liệu (RX-)
Chân 7 Trắng và nâu Không sử dụng cho Ethernet 10/100
Chân 8 Nâu Không sử dụng cho Ethernet 10/100

Ghi chú quy chuẩn bấm cáp chéo: Đảo chân 1 chéo sang chân 3, chân 2 chéo sang chân 6 để liên kết trực tiếp giữa hai thiết bị cùng cấp hoặc cổng uplink. Ngoài ra, sinh viên rèn luyện kỹ năng đấu nối ổ cắm âm tường, cấu hình tham số TCP/IP, thiết lập bộ định tuyến, và nạp firmware thiết bị.

  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Khảo sát hiện tượng mạng qua trạng thái đèn LED (đèn xanh ổn định/nhấp nháy thể hiện lưu lượng dữ liệu; đèn vàng biểu thị cổng đạt tốc độ 100 Mbps); chẩn đoán lỗi định tuyến và kết nối thông qua lệnh ping, ipconfig /all; phân tích nguyên nhân suy hao tín hiệu vô tuyến do vật cản kim loại, cấu trúc tường và môi trường chất lỏng.
  • Kỹ năng quản trị và vận hành thực tế (Practical competencies): Thiết lập phân quyền tài khoản người dùng, tạo tập tin kịch bản dòng lệnh .bat để tự động hóa công tác sao lưu dữ liệu định kỳ, cấu hình chia sẻ tài nguyên máy in và kiểm soát lưu lượng tường lửa trên hệ điều hành.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp lý thuyết và thực hành nghề nghiệp:

  • Tỷ trọng phân bổ: Thời lượng thực hành chiếm 71,1% tổng thời lượng mô đun (32 giờ thực hành / 45 giờ tổng thể), đảm bảo người học dành phần lớn thời gian trực tiếp thao tác trên thiết bị phần cứng và môi trường mạng thực tế.
  • Tiếp cận dựa trên giải quyết tình huống (Problem-based approach): Cấu trúc mỗi bài học được triển khai theo mô hình ca sự cố: mở đầu bằng việc nêu hiện tượng lỗi kỹ thuật cụ thể (Sự cố), tiếp theo là phần phân tích nguyên nhân kỹ thuật và các bước thao tác thực hiện xử lý (Giải quyết).
  • Hệ thống bài tập và thực hành: Cuối mỗi bài học đều có các câu hỏi lý thuyết tổng hợp và bài tập tình huống yêu cầu sinh viên hệ thống hóa nguyên nhân lỗi, phân loại các sự cố phần cứng, sự cố cấu hình phần mềm và đưa ra quy trình sửa chữa theo chuẩn kỹ thuật.
  • Phương pháp đánh giá kết quả: Mô đun bố trí 2 giờ kiểm tra định kỳ (tại Bài 2 và Bài 5). Tiêu chí đánh giá bao gồm khả năng chẩn đoán đúng lỗi, thời gian khắc phục sự cố, độ chuẩn xác của các thao tác bấm cáp/đấu nối, và tính an toàn trong suốt quá trình vận hành hệ thống máy tính.
  • Hướng dẫn tự học và tra cứu: Tài liệu định hướng sinh viên kỹ năng tra cứu Cơ sở tri thức (Knowledge Base) trực tuyến từ các nhà sản xuất phần cứng và phần mềm, sử dụng các từ khóa mô tả triệu chứng kỹ thuật chính xác để khai thác tài liệu khắc phục sự cố.

Điểm nổi bật và cập nhật

  • Tính thực chứng và bám sát hạ tầng kỹ thuật: Nội dung giáo trình được biên soạn dựa trên các khảo sát và tình huống kỹ thuật thực tế phát sinh trong môi trường mạng nội bộ văn phòng, hộ gia đình và doanh nghiệp nhỏ.
  • Hệ thống hóa các giải pháp truyền dẫn thay thế: Bên cạnh mạng Ethernet truyền thống, tài liệu phân tích sâu các phương thức truyền dẫn tận dụng hạ tầng dây dẫn có sẵn như mạng đường dây điện thoại gia đình (chuẩn HPNA) và mạng đường điện (chuẩn HomePlug 12–14 Mbps), bao gồm các phân tích về nguy cơ dùng chung biến áp điện lực và giải pháp đặt mật mã bảo vệ.
  • Quy chuẩn kỹ thuật thi công thực tế: Cung cấp các chỉ dẫn cụ thể về mặt vật lý như: giới hạn chiều dài cáp xoắn đôi 100m (sử dụng Repeater hoặc cáp quang để mở rộng khoảng cách); khoảng cách bố trí cáp cách xa đèn huỳnh quang vài chục centimet; kỹ thuật luồn cáp âm tường (chase) và quy định an toàn khi đi dây qua trần nhà, khoảng trống sàn hoặc ống HVAC.
  • Tích hợp các công cụ quản trị hệ điều hành: Hướng dẫn khai thác trực tiếp các công cụ quản trị có sẵn trên hệ điều hành Windows như Registry Editor, Device Manager, Power Options, dòng lệnh điều khiển mạng net use, net send, và các ứng dụng chuyển đổi hồ sơ cấu hình mạng như NetSwitcher, Mobile Net Switch.

Đối tượng sử dụng giáo trình

  • Sinh viên và người học: Sinh viên năm thứ hai hoặc năm cuối hệ Cao đẳng nghề ngành Quản trị mạng máy tính; học viên các khóa đào tạo kỹ thuật viên quản trị hạ tầng mạng và IT Helpdesk.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng gồm Công nghệ mạng không dây, Quản trị mạng 2, và Cấu hình và quản trị thiết bị mạng; nắm vững kiến thức cơ bản về mô hình mạng OSI, bộ giao thức TCP/IP và cấu trúc phần cứng máy tính.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm đề cương giảng dạy chi tiết cho mô đun MĐQTM 24, đồng thời làm tài liệu quy chuẩn để thiết kế các bài thực hành xưởng (Lab Workstation) và xây dựng đề thi kiểm tra kỹ năng nghề.
  • Cán bộ kỹ thuật và tự học: Tài liệu đóng vai trò là cẩm nang tra cứu kỹ thuật tại chỗ cho các kỹ thuật viên vận hành hệ thống mạng nội bộ, hỗ trợ chẩn đoán và khắc phục nhanh các lỗi kết nối, chia sẻ tài nguyên và bảo trì định kỳ.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình được ban hành để đào tạo sinh viên trình độ Cao đẳng nghề ngành Quản trị mạng máy tính, đồng thời phục vụ đào tạo kỹ thuật viên bảo trì và vận hành hệ thống mạng máy tính tại các cơ quan, trường học và doanh nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần tích lũy trước kiến thức từ các mô đun tiên quyết: Công nghệ mạng không dây, Quản trị mạng 2, và Cấu hình và quản trị thiết bị mạng, bao gồm hiểu biết về mô hình TCP/IP, cấu trúc phần cứng PC và nguyên lý truyền thông mạng cơ bản.

3. Phương thức trình bày nội dung của giáo trình có gì đặc thù?

Giáo trình không diễn giải lý thuyết thuần túy mà triển khai theo cấu trúc ca tình huống thực tế: đặt ra "Sự cố" cụ thể xuất hiện trong quá trình vận hành, sau đó đưa ra phần "Giải quyết" với các bước thao tác kỹ thuật chi tiết để khắc phục.

4. Làm thế nào để tự học và thực hành hiệu quả theo tài liệu?

Người học cần kết hợp việc đọc phân tích nguyên lý với thực hành trực tiếp: rèn luyện kỹ năng bấm cáp mạng chuẩn RJ45 thẳng/chéo, thao tác cấu hình thiết bị Router/Switch thực tế, và thực thi các câu lệnh dòng lệnh (ping, ipconfig, net send, net use) trên máy trạm thí nghiệm.

5. Những nội dung kỹ thuật trọng tâm cần nắm vững trong giáo trình là gì?

Các nội dung cốt lõi bao gồm: quy chuẩn sơ đồ màu bấm cáp RJ45; cơ chế hoạt động của DHCP và dải IP APIPA (169.254.0.0/16); thiết lập máy chủ ICS (192.168.0.1); cấu hình mở cổng UPnP qua tường lửa; kiểm soát giới hạn kết nối máy in mạng (5–10 kết nối); và tự động hóa sao lưu dữ liệu bằng tập tin kịch bản lệnh .bat.

Kết luận

Giáo trình "Bảo trì hệ thống mạng" (Mã mô đun: MĐQTM 24) của Trường Cao đẳng Nghề Hà Nam cung cấp hệ thống tri thức và kỹ năng thực hành toàn diện về quản trị và xử lý sự cố hạ tầng mạng nội bộ. Tài liệu bao quát từ tầng vật lý (hạ tầng cáp xoắn đôi, đường điện HomePlug, cáp thoại HPNA, sóng vô tuyến 802.11g) đến cấu hình dịch vụ mạng, chia sẻ tài nguyên, kiểm soát Internet và bảo mật dữ liệu.

Lộ trình học tập đề xuất:

  1. Bài 1: Làm chủ kỹ thuật đấu nối phần cứng, gia công cáp truyền dẫn và chẩn đoán thiết bị.
  2. Bài 2: Cấu hình địa chỉ IP, kiểm soát giao thức và phân quyền người dùng hệ điều hành.
  3. Bài 3: Quản lý chia sẻ thư mục, tối ưu hóa dịch vụ in mạng và xử lý lỗi kết nối máy in.
  4. Bài 4: Thiết lập phân phối Internet dùng chung qua Dial-up, ICS, ADSL và Modem cáp DOCSIS.
  5. Bài 5: Hoàn thiện quy trình bảo mật tường lửa, sao lưu dữ liệu định kỳ và nâng cấp firmware hệ thống.

Để nâng cao hiệu quả học tập, người học nên kết hợp nghiên cứu giáo trình với việc tra cứu các nguồn Cơ sở tri thức kỹ thuật (Knowledge Base) của Microsoft, tài liệu kỹ thuật từ nhà cung cấp dịch vụ mạng (ISP), cùng các công cụ hỗ trợ như phần mềm tường lửa ZoneAlarm và tiện ích chuyển cấu hình mạng chuyên dụng.
