Tổng quan về giáo trình

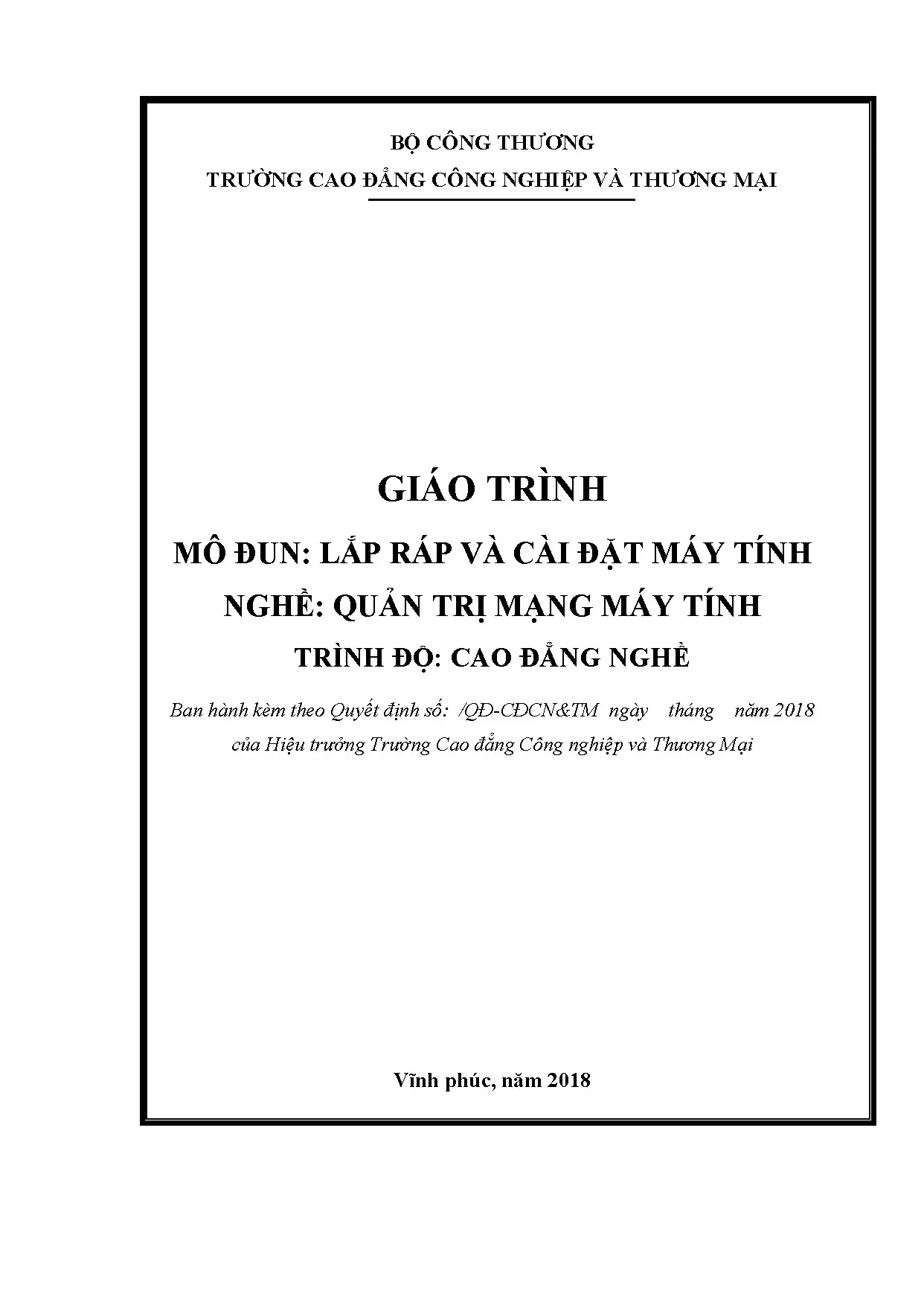

Giáo trình mô đun "Lắp ráp và cài đặt máy tính" (Mã mô đun: MĐCC13010021) là tài liệu đào tạo chuyên môn nghề được ban hành theo Quyết định của Hiệu trưởng Trường Cao đẳng Công nghiệp và Thương mại (Bộ Công Thương) tại Vĩnh Phúc vào năm 2018. Trong chương trình đào tạo nghề Quản trị mạng máy tính trình độ Cao đẳng nghề, đây là mô đun chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung và các môn học cơ sở chuyên ngành.

                    CHƯƠNG TRÌNH ĐÀO TẠO CHUYÊN NGÀNH
                      (Nghề: Quản trị mạng máy tính)
   [Khối môn học chung]                            [Khối môn học cơ sở]
      [Lý thuyết]              [Thực hành]             [Kiểm tra]
        30 giờ                   57 giờ                  3 giờ

Mục tiêu học tập của mô đun được xác định trên ba phương diện cụ thể:

  • Về mặt kiến thức: Cung cấp hiểu biết tổng quan về cấu trúc phần cứng máy vi tính cá nhân (PC); nguyên lý hoạt động và chức năng của các linh kiện chính; phương pháp xây dựng cấu hình hệ thống; quy chuẩn bảo dưỡng định kỳ và quy trình xử lý sự cố.
  • Về mặt kỹ năng: Đào tạo năng lực thực hành phân vùng ổ đĩa cứng; cài đặt hệ điều hành và phần mềm ứng dụng; thành thạo quy trình thao tác tháo lắp linh kiện phần cứng PC đúng tiêu chuẩn kỹ thuật và quy định an toàn.
  • Về mặt thái độ: Rèn luyện ý thức chấp hành an toàn lao động, kỷ luật nghề nghiệp và tính cẩn trọng trong các thao tác cơ khí, điện tử.

Chương trình có tổng thời lượng 90 giờ, phân bổ thành 30 giờ lý thuyết, 57 giờ thực hành/thảo luận/bài tập và 3 giờ kiểm tra. Giáo trình tiếp cận theo phương pháp kết hợp trực tiếp giữa nguyên lý kỹ thuật điện tử - tin học và chuỗi quy trình thao tác chuẩn (SOP), phân tách rõ ràng từng khối chức năng từ phần cứng cơ sở, firmware CMOS/BIOS đến hệ điều hành và ứng dụng. Điểm đặc thù của tài liệu là cung cấp đầy đủ thông số kỹ thuật, bảng chân tín hiệu, công thức tính toán và hệ thống bài tập tình huống sát với thực tế quản trị hệ thống.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được cấu trúc thành 9 bài học có tính liên kết chặt chẽ theo tiến trình xây dựng và vận hành một hệ thống máy vi tính hoàn chỉnh:

  • Bài 1: Các thành phần cơ bản của máy tính (3 giờ): Phân tích các khối chức năng nội vi và ngoại vi; cấu trúc bo mạch chủ (Mainboard), bộ vi xử lý (CPU), bộ nhớ trong (RAM, ROM), bộ nhớ ngoài (HDD, CD/DVD), card mở rộng (VGA, Sound), bộ nguồn (Power Supply) và các thiết bị ngoại vi chuẩn (bàn phím, chuột, màn hình CRT/LCD, máy in).
  • Bài 2: Quy trình lắp ráp máy tính (12 giờ): Hướng dẫn nguyên lý lắp đặt từ trong ra ngoài, từ đơn giản đến phức tạp; các bước lắp ráp CPU socket 478, socket 775 lên bo mạch chủ; cố định bo mạch vào vỏ máy (Case), lắp RAM, bộ nguồn, ổ đĩa và kết nối dây tín hiệu mặt trước thùng máy.
  • Bài 3: Thiết lập CMOS (3 giờ): Cách truy cập BIOS/CMOS Setup Utility; cấu hình ngày giờ hệ thống, thiết lập thông số ổ đĩa cứng, cài đặt thứ tự thiết bị khởi động (Boot Priority), quản lý cổng ngoại vi và đặt mật khẩu bảo vệ.
  • Bài 4: Kỹ thuật phân vùng đĩa cứng (12 giờ): Cấu trúc Master Boot Record (MBR), Boot Sector, bảng FAT và Root Directory; so sánh hệ thống tập tin FAT32 và NTFS; hướng dẫn sử dụng công cụ phân vùng từ đĩa Hiren’s Boot, lệnh Fdisk và Format.
  • Bài 5: Cài đặt hệ điều hành và các trình điều khiển (12 giờ): Yêu cầu cấu hình cài đặt hệ điều hành Microsoft Windows, quy trình cài đặt trình điều khiển thiết bị (Device Driver), xử lý xung đột ngắt và cổng vào/ra (I/O).
  • Bài 6: Cài đặt các phần mềm ứng dụng (12 giờ): Quy trình triển khai, vị trí lưu trữ cài đặt, kỹ thuật gỡ bỏ ứng dụng và khắc phục lỗi phát sinh trong môi trường Windows.
  • Bài 7: Sao lưu phục hồi hệ thống (15 giờ): Bản chất của công tác sao lưu; quy trình sao lưu/phục hồi dữ liệu, driver và phân vùng hệ điều hành; phương pháp nhân bản hệ điều hành (OS Cloning).
  • Bài 8: Bảo trì máy tính (12 giờ): Quy trình bảo dưỡng phần cứng định kỳ, sử dụng các tiện ích chẩn đoán hệ thống và giải pháp phòng chống mã độc (Virus).
  • Bài 9: Xử lý các lỗi cơ bản thường gặp của máy tính (9 giờ): Phương pháp phân loại và chẩn đoán lỗi phần cứng Mainboard, màn hình, lỗi bộ nhớ CMOS/RAM, sự cố ổ đĩa cứng, ổ quang và lỗi thiết bị ngoại vi.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết kỹ thuật có độ chi tiết cao, bao gồm:

1. Nguyên lý phân phối nguồn ATX

Mô tả sơ đồ đầu nối 20-pin/24-pin với các mức điện áp tiêu chuẩn:

  • Dây màu cam: $+3{,}3\text{ V}$
  • Dây màu đỏ: $+5\text{ V}$
  • Dây màu vàng: $+12\text{ V}$
  • Dây màu xanh da trời: $-12\text{ V}$
  • Dây màu trắng: $-5\text{ V}$
  • Dây màu tím: $+5\text{ VSB}$ (nguồn cấp trước)
  • Dây màu đen: Mass (Nối đất)
  • Dây màu xanh lá cây: Lệnh kích mở nguồn $\text{PS_ON}$ ($\text{PS_ON} = 0\text{ V}$ là mở nguồn, $> 0\text{ V}$ là ngắt)
  • Dây màu xám: Tín hiệu bảo vệ $\text{PWRGOOD}$ ($> 3\text{ V}$ cho phép bo mạch hoạt động)

2. Cấu trúc liên kết bo mạch và vi xử lý

  • Chipset cầu Bắc (North Bridge) quản lý giao tiếp tốc độ cao giữa CPU, RAM và card đồ họa (FSB, công nghệ bộ nhớ DDR/DDR2/DDR3).
  • Chipset cầu Nam (South Bridge) điều khiển các giao tiếp ngoại vi băng thông thấp hơn gồm SATA, IDE, khe mở rộng PCI, cổng USB, chip mạng và chip âm thanh.
  • Vi mạch điều khiển truy cập bộ nhớ trực tiếp (DMA) giúp trao đổi dữ liệu trực tiếp giữa thiết bị ngoại vi và RAM không qua CPU.
  • Công thức tính tần số hoạt động của vi xử lý: $$\text{Tốc độ CPU} = \text{Xung hệ thống} \times \text{Hệ số nhân xung (Clock ratio)}$$

3. Cấu trúc bộ nhớ và tính toán băng thông

  • Công thức tính băng thông truyền dữ liệu của RAM: $$\text{Băng thông (MB/s)} = \text{Tần số xung Bus (MHz)} \times 8\text{ bytes}$$ (Ví dụ: Module RAM DDR2 có Bus 400 MHz đạt băng thông $3200\text{ MB/s}$, định danh là PC2-3200; Bus RAM tính bằng cách lấy băng thông chia cho 8).

4. Cấu trúc tổ chức vật lý và logic của đĩa từ (HDD)

  • Công thức tính dung lượng vật lý ổ đĩa cứng: $$\text{Dung lượng} = \text{Số Head} \times \text{Số Cylinder} \times \text{Số Sector/Track} \times \text{Số mặt đĩa} \times 512\text{ bytes}$$
  • Thời gian truy xuất dữ liệu: $$\text{Data access time} = \text{Seek time (Thời gian tìm kiếm)} + \text{Head switch time (Thời gian chuyển đầu từ)} + \text{Rotational latency (Thời gian quay trễ)}$$
  • Cấu trúc bảng phân vùng MBR tại Sector đầu tiên quản lý tối đa 4 điểm vào (mỗi điểm vào 16 bytes, tổng cộng bảng phân vùng chiếm 64 bytes).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo kiểm thông số điện áp nguồn ATX; thao tác lắp ráp đúng kỹ thuật cho CPU socket 478 và socket 775; cắm các chân kết nối bảng điều khiển mặt trước (Power Switch, Reset Switch, Power LED, HDD LED); phân vùng và định dạng đĩa cứng bằng phần mềm chuyên dụng; cấu hình BIOS/CMOS; cài đặt hệ điều hành và driver tương thích.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu thông số kỹ thuật phần cứng; phân biệt các chuẩn chân cắm RAM (SIMM 30/72-pin, DIMM SDRAM 168-pin, DDR 184-pin, DDR2/DDR3 240-pin); giải mã ký tự trên vi xử lý Intel Core i thế hệ 1 và thế hệ 2 (hậu tố K: mở khóa ép xung; S/T: tối ưu hóa hiệu suất; M: phiên bản di động; Q/QX: bốn nhân; U: siêu tiết kiệm điện); chẩn đoán nguyên nhân gây lỗi phần cứng thông qua mã lỗi màn hình, tiếng bíp BIOS hoặc trạng thái đèn tín hiệu.
  • Năng lực ứng dụng thực tế (Practical competencies): Độc lập xây dựng cấu hình phần cứng phù hợp với nhu cầu sử dụng; thiết lập quy trình bảo dưỡng máy tính văn phòng; thực hiện sao lưu/nhân bản hệ điều hành cho hệ thống nhiều máy tính; sửa chữa các hỏng hóc phổ biến liên quan đến bộ nhớ RAM, thiết bị lưu trữ và màn hình.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo định hướng tích hợp thực hành với thời lượng thao tác thực tế chiếm tới 63,3% (57/90 giờ). Phương pháp tiếp cận kết hợp thuyết trình lý thuyết cấu trúc phần cứng, phân tích trực quan thông qua vật mẫu, sơ đồ mạch và thực hành trực tiếp tại xưởng máy.

       CƠ SỞ VẬT CHẤT & TRANG THIẾT BỊ THỰC HÀNH (100 m² - 30 Bộ máy)

Quy trình tổ chức dạy học gắn liền với hệ thống 12 bài tập thực hành và câu hỏi thảo luận cuối mỗi bài. Người học được yêu cầu trực tiếp tính toán thông số kỹ thuật (như tính tốc độ bus của các dòng RAM DDR2 PC2-5300, DDR3 PC3-12800), giải mã thông số các dòng CPU (Core i7-3930K, Core i5-3570K, Core i3-2120), thiết lập cấu hình Jumper Master/Slave cho ổ đĩa chuẩn IDE và phân vùng ổ đĩa bằng tiện ích Fdisk.

Quy định đánh giá kết quả học tập tuân thủ chặt chẽ quy chế đào tạo nghề:

  • Điều kiện tiên quyết: Học sinh/sinh viên phải tham gia tối thiểu 80% tổng số tiết của mô đun.
  • Kiểm tra thường xuyên: 01 bài đánh giá lý thuyết/thao tác (Hệ số 1).
  • Kiểm tra định kỳ: 03 bài đánh giá kỹ năng thực hành phân vùng đĩa, cài đặt hệ điều hành và sao lưu hệ thống (Hệ số 2).
  • Thi kết thúc mô đun: Bài thi thực hành kỹ năng tổng hợp trên hệ thống máy tính thực tế. Thang điểm đánh giá áp dụng thang điểm 10.

Để đảm bảo hiệu quả tự học, tài liệu đưa ra các hướng dẫn an toàn nghiêm ngặt: giải phóng tĩnh điện cơ thể (ESD) trước khi chạm vào linh kiện bằng vòng khử tĩnh điện có nối đất hoặc chạm tay vào khung kim loại tiếp đất; không tháo lắp khi thiết bị đang có điện; đặt linh kiện trên bàn gỗ phẳng cách điện; không sử dụng dụng cụ có từ tính mạnh tiếp xúc trực tiếp với vi mạch hoặc bề mặt đĩa từ.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự chuyển giao công nghệ phần cứng máy vi tính qua nhiều giai đoạn, giúp người học nắm vững tiến trình phát triển kỹ thuật:

                            TIẾN TRÌNH CÔNG NGHỆ TRONG GIÁO TRÌNH
   [CÔNG NGHỆ THẾ HỆ CŨ]                                               [CHUẨN CÔNG NGHỆ CHUYỂN TIẾP]
   • Bus ISA, EISA                                                     • Bus PCI Express (thay thế AGP, PCI)
   • Cổng COM (UART), Cổng song song LPT                               • Chuẩn giao tiếp SATA (thay thế IDE/ATA)
   • Cáp dữ liệu IDE 40-pin (Ultra-ATA 33/66/100/133)                  • Khe cắm RAM DIMM DDR2/DDR3 (240-pin)
   • Khe cắm RAM SIMM 30-pin, 72-pin                                   • Socket 775, Socket LGA1155 Sandy Bridge
   • Socket CPU 462, Slot 1, Socket 478                                • Vi xử lý đa nhân Intel Core 2 Duo, Core i
   • Đĩa mềm Floppy (cáp 34-pin)                                       • Đĩa quang DVD (DVD-R, DVD-RW, DVD-RAM, Blu-ray)

Giáo trình phân tích chi tiết sự khác biệt về mặt cấu trúc và điện năng giữa các thế hệ RAM: từ SDR-SDRAM (chuyển dữ liệu trên 1 sườn xung nhịp), DDR-SDRAM (chuyển dữ liệu trên cả 2 sườn xung nhịp - Double Pump) đến DDR2 và DDR3 với thiết kế rãnh khóa (notch) khác nhau nhằm ngăn chặn việc cắm nhầm khe.

Về công nghệ vi xử lý, giáo trình trình bày rõ sự phát triển từ đơn nhân Pentium 4 sang kiến trúc siêu phân luồng (Hyper-Threading - tạo CPU ảo), vi xử lý hai nhân thực thụ (Core Duo, Core 2 Duo) và các dòng Intel Core i thế hệ thứ 2 tích hợp nhân đồ họa bên trong CPU (Intel HD Graphics 2000/3000, Iris Graphics). Cấu trúc bộ nhớ đệm Cache L1, L2 và nguyên lý phân cấp bộ nhớ được giải thích cụ thể nhằm làm rõ cơ chế tăng tốc độ truy xuất dữ liệu của CPU.

Về mặt công nghệ lưu trữ, giáo trình so sánh trực tiếp chuẩn IDE (cáp 40-pin, tốc độ cực đại 133 MB/s, yêu cầu thiết lập Master/Slave qua Jumper) với chuẩn SATA (cáp 7-pin gọn nhẹ, tốc độ truyền dữ liệu cao gấp nhiều lần, hỗ trợ cắm nóng Hot-plug, mỗi cáp kết nối duy nhất một thiết bị). Cấu tạo và cơ chế đọc/ghi bằng tia laser của đĩa quang CD (bước sóng tiêu chuẩn) và DVD/Blu-ray (bước sóng ngắn 405 nm cho mật độ lưu trữ lên tới 25GB/lớp) cũng được trình bày có hệ thống.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức tin học đại cương, các môn học chung và kiến thức cơ sở chuyên ngành CNTT để có khả năng tiếp thu các khái niệm về biểu diễn dữ liệu nhị phân (Bit, Byte), hệ thống tệp và cấu trúc cổng giao tiếp máy tính.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề ngành Quản trị mạng máy tính, đồng thời là tài liệu tham khảo kỹ thuật cho sinh viên các ngành công nghệ thông tin, kỹ thuật viên sửa chữa phần cứng và người tự học kỹ thuật máy tính.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học chung và các môn cơ sở chuyên ngành trong chương trình đào tạo nghề, bao gồm kiến thức tin học căn bản và nguyên lý cơ bản về xử lý thông tin trên máy tính trước khi học mô đun này.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung sâu vào kỹ năng thực hành thao tác (chiếm 57/90 giờ), cung cấp đầy đủ thông số chân cắm phần cứng (bảng chân nguồn ATX, sơ đồ socket, chân cắm bảng điều khiển Case), đi kèm bảng danh mục thiết bị thực hành cụ thể tại xưởng (như bo mạch H61, CPU G2020, router mạng).

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp việc đọc hiểu nguyên lý mạch/bộ nhớ với việc thực hành trực tiếp theo quy trình các bước (như tuần tự lắp CPU socket 775, cấu hình CMOS, phân vùng đĩa Fdisk). Đồng thời, cần tuân thủ nghiêm ngặt các quy tắc an toàn khử tĩnh điện (ESD) và hoàn thành đầy đủ 12 bài tập tình huống kỹ thuật được nêu ở cuối mỗi bài.

5. Có tài liệu bổ trợ nào kèm theo?

Chương trình học đi kèm danh mục học liệu gồm: Đề cương bài giảng, hệ thống slide theo từng chương, ngân hàng câu hỏi bài tập thực hành/tình huống, tài liệu phát tay, biểu mẫu chẩn đoán và danh mục tài liệu tham khảo chuyên ngành (như giáo trình mạng CCNA, kỹ thuật mạng không dây).

Kết luận

Giáo trình mô đun "Lắp ráp và cài đặt máy tính" (MĐCC13010021) cung cấp hệ thống kiến thức toàn diện và chuẩn mực về phần cứng máy vi tính cá nhân cùng các thao tác kỹ thuật nền tảng trong nghề Quản trị mạng máy tính. Lộ trình đào tạo được thiết kế khoa học: dẫn nhập từ cấu trúc vi mạch, bo mạch và linh kiện cơ sở; tiến tới quy trình lắp ráp hoàn chỉnh; thiết lập firmware CMOS; phân vùng đĩa từ; triển khai hệ điều hành, driver, ứng dụng; và hoàn thiện bằng kỹ năng sao lưu, bảo trì, khắc phục sự cố hệ thống.

                  LỘ TRÌNH ĐÀO TẠO KỸ THUẬT TOÀN DIỆN

Danh mục tài liệu tham khảo chính được trích dẫn trong giáo trình:

  1. Giáo trình lắp ráp máy tính PC.
  2. Khương Anh & Nguyễn Hồng Sơn (2006), Giáo trình hệ thống mạng máy tính CCNA, NXB Lao động Xã hội - NXB Thống kê.
  3. Trương Cẩm Hồng (2006), Các kỹ thuật kết nối mạng không dây, NXB Thống kê.
