Giáo trình AutoCAD nghề Công nghệ kỹ thuật cơ khí - Cao đẳng Công nghiệp và Thương mại

Tôi sẽ tạo meta tags cho bài viết của bạn: { "ai_description": "Giáo trình Autocad về nghề công nghệ kỹ thuật cơ khí, đào tạo CĐ công nghiệp và thương mại

• Trường học: Trường Cao đẳng Công nghiệp và Thương mại
• Chuyên ngành: Công nghệ kỹ thuật cơ khí
• Đề tài: AutoCAD
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2018
• Địa điểm: Vĩnh Phúc

Tóm tắt

I. Tổng quan về giáo trình AutoCAD ngành Cơ khí

Giáo trình AutoCAD ngành Công nghệ Kỹ thuật Cơ khí là tài liệu đào tạo chuẩn do Cao đẳng Công nghiệp và Thương mại biên soạn. Nội dung bao gồm 6 bài học từ giới thiệu chung đến ghi kích thước bản vẽ, phân bổ 45 giờ học (15 lý thuyết, 27 thực hành). Giáo trình hướng dẫn sinh viên sử dụng phần mềm AutoCAD trong thiết kế cơ khí với độ chính xác cao. Mục tiêu đào tạo trang bị kỹ năng vẽ kỹ thuật, hiệu chỉnh bản vẽ chi tiết máy, tạo lớp và gạch mặt cắt. Giáo trình áp dụng phương pháp học tích hợp lý thuyết - thực hành, rèn luyện tính kỷ luật và sáng tạo. Tài liệu tham khảo bổ sung kiến thức chuyên sâu, hỗ trợ sinh viên phát triển nghề nghiệp trong lĩnh vực chế tạo máy.

1.1. Mục tiêu đào tạo của giáo trình

Giáo trình nhằm đào tạo sinh viên nắm vững các lệnh vẽ cơ bản như đoạn thẳng, đường tròn, elip, đa giác thông qua các bài học thực hành. Sinh viên học cách phối hợp các đối tượng tạo thành bản vẽ chi tiết máy, sử dụng công cụ hiệu chỉnh với độ chính xác cao. Mục tiêu bao gồm giải thích ưu điểm AutoCAD trong thiết kế cơ khí, rèn luyện tính cẩn thận, kiên trì và sáng tạo. Giáo trình cũng trang bị kiến thức tính toán, thiết kế và thực hiện bản vẽ kỹ thuật theo tiêu chuẩn ngành.

1.2. Cấu trúc nội dung bài học

Nội dung giáo trình gồm 6 bài học chính: Giới thiệu AutoCAD, lệnh vẽ cơ bản, truy bắt điểm, hiệu chỉnh đối tượng, tạo lớp và gạch mặt cắt, ghi kích thước. Mỗi bài học kết hợp lý thuyết (2-4 giờ) và thực hành (3-10 giờ). Bài 2 tập trung lệnh vẽ cơ bản, Bài 3 hướng dẫn phương pháp truy bắt điểm, Bài 4 dạy hiệu chỉnh đối tượng. Giáo trình sử dụng hình ảnh minh họa và ví dụ thực tế, giúp sinh viên áp dụng kiến thức vào thực tế sản xuất.

II. Những thách thức khi học AutoCAD trong ngành Cơ khí

Học viên thường gặp khó khăn khi tiếp cận AutoCAD do khối lượng lệnh đồ sộ và cú pháp phức tạp. Nhiều sinh viên lúng túng trong việc phối hợp các đối tượng tạo thành bản vẽ hoàn chỉnh. Vấn đề truy bắt điểm chính xác cũng gây trở ngại trong thiết kế chi tiết máy. Ngoài ra, sinh viên thiếu kinh nghiệm thực hành dẫn đến bản vẽ không đạt tiêu chuẩn ngành. Một thách thức khác là quản lý lớp và gạch mặt cắt, đặc biệt khi xử lý file dung lượng lớn. Những khó khăn này đòi hỏi phương pháp đào tạo tích hợp lý thuyết - thực hành, kết hợp bài tập ứng dụng thực tế.

2.1. Khó khăn trong sử dụng lệnh vẽ cơ bản

Sinh viên thường nhầm lẫn cú pháp lệnh vẽ đường tròn, elip hoặc đa giác do có nhiều biến thể. Ví dụ lệnh vẽ elip có 3 phương pháp nhưng sinh viên chỉ nhớ 1-2 cách. Việc nhập sai tham số dẫn đến bản vẽ không chính xác. Giáo trình giải quyết vấn đề bằng cách cung cấp ví dụ minh họa từng bước, hướng dẫn sử dụng phím tắt và tổ hợp phím hữu ích. Ngoài ra, sinh viên cần luyện tập thường xuyên để ghi nhớ cú pháp lệnh.

2.2. Thách thức trong hiệu chỉnh đối tượng

Hiệu chỉnh đối tượng đòi hỏi sinh viên nắm vững các lệnh như Trim, Extend, Fillet. Nhiều sinh viên gặp khó khăn khi chọn đối tượng chính xác hoặc điều chỉnh góc cạnh. Giáo trình hướng dẫn sử dụng chế độ truy bắt điểm (OSNAP) để tăng độ chính xác. Ngoài ra, sinh viên cần hiểu rõ chức năng của các biến hệ thống như PELLIPSE ảnh hưởng đến định dạng elip. Thực hành trên các file mẫu giúp sinh viên làm quen với thao tác hiệu chỉnh phức tạp.

III. Phương pháp học AutoCAD hiệu quả trong ngành Cơ khí

Để học AutoCAD hiệu quả, sinh viên nên kết hợp lý thuyết với thực hành tối thiểu 3 buổi/tuần. Giáo trình khuyến nghị sử dụng video hướng dẫn kèm theo tài liệu in. Sinh viên cần ghi nhớ các phím tắt như L (Line), C (Circle), TR (Trim) để tăng tốc độ vẽ. Thực hành trên các bản vẽ chi tiết máy tiêu chuẩn ngành giúp nâng cao kỹ năng. Giáo trình cũng hướng dẫn sử dụng chức năng truy bắt điểm (OSNAP) để đảm bảo độ chính xác. Ngoài ra, sinh viên nên tham gia diễn đàn chia sẻ kinh nghiệm và giải quyết vấn đề gặp phải.

3.1. Luyện tập lệnh vẽ cơ bản thường xuyên

Sinh viên cần luyện tập vẽ đường thẳng, đường tròn, elip trên các file kích thước khác nhau. Giáo trình cung cấp bài tập mẫu với hướng dẫn từng bước, từ nhập lệnh đến điều chỉnh thông số. Sinh viên nên sử dụng chế độ truy bắt điểm (Endpoint, Midpoint) để tăng độ chính xác. Thực hành vẽ đa giác đều cũng giúp củng cố kiến thức về hình học. Ngoài ra, sinh viên nên thử nghiệm các lệnh phối hợp như Array, Mirror để tạo các chi tiết đối xứng.

3.2. Áp dụng kiến thức vào thiết kế chi tiết máy

Sau khi nắm vững lệnh cơ bản, sinh viên chuyển sang thiết kế các chi tiết máy đơn giản như trục, bánh răng. Giáo trình hướng dẫn cách sử dụng lớp (Layer) để quản lý đối tượng, gán màu và kiểu đường phù hợp. Sinh viên học cách ghi kích thước theo tiêu chuẩn ngành, sử dụng lệnh DIM cho kích thước tuyến tính, góc, bán kính. Thực hành trên các bản vẽ kỹ thuật chuẩn giúp sinh viên quen với yêu cầu ngành công nghiệp chế tạo máy.

IV. Ứng dụng AutoCAD trong thực tế ngành Cơ khí

AutoCAD là công cụ không thể thiếu trong thiết kế cơ khí, hỗ trợ vẽ bản vẽ 2D chi tiết máy, lắp ráp và sơ đồ hệ thống. Ngành công nghiệp chế tạo máy sử dụng AutoCAD để tạo tài liệu kỹ thuật, hướng dẫn sản xuất. Các doanh nghiệp áp dụng phần mềm này trong thiết kế khuôn mẫu, đồ gá, và hệ thống truyền động. AutoCAD cũng hỗ trợ mô phỏng 3D thông qua AutoCAD Mechanical, tăng hiệu quả thiết kế. Giáo trình đào tạo giúp sinh viên sẵn sàng tham gia thị trường lao động với kỹ năng sử dụng phần mềm tiêu chuẩn ngành.

4.1. Vai trò của AutoCAD trong sản xuất cơ khí

AutoCAD cung cấp giải pháp vẽ kỹ thuật chính xác, hỗ trợ tạo bản vẽ 2D tuân thủ tiêu chuẩn ISO, ANSI. Phần mềm cho phép quản lý lớp, gán thuộc tính vật liệu, và ghi kích thước tự động. Trong sản xuất, AutoCAD được sử dụng để thiết kế khuôn ép, đồ gá lắp ráp, và hệ thống truyền động. Các doanh nghiệp chế tạo máy ưu tiên ứng viên thành thạo AutoCAD do tiết kiệm thời gian và chi phí thiết kế. Giáo trình đào tạo giúp sinh viên đáp ứng nhu cầu tuyển dụng ngành công nghiệp cơ khí.

4.2. Tương lai phát triển của AutoCAD trong ngành

AutoCAD đang tích hợp trí tuệ nhân tạo (AI) để tự động đề xuất giải pháp thiết kế. Phần mềm cũng hỗ trợ mô phỏng 3D, phân tích phần tử hữu hạn (FEA) trong AutoCAD Mechanical. Xu hướng ngành công nghiệp 4.0 đòi hỏi kỹ sư sử dụng thành thạo phần mềm CAD/CAM. Giáo trình đào tạo cập nhật xu hướng mới, giúp sinh viên sẵn sàng thích ứng với công nghệ tiên tiến. Ngoài ra, sinh viên có thể học thêm AutoCAD Electrical, AutoCAD Civil 3D để mở rộng lĩnh vực ứng dụng.

Trích đoạn nội dung tài liệu

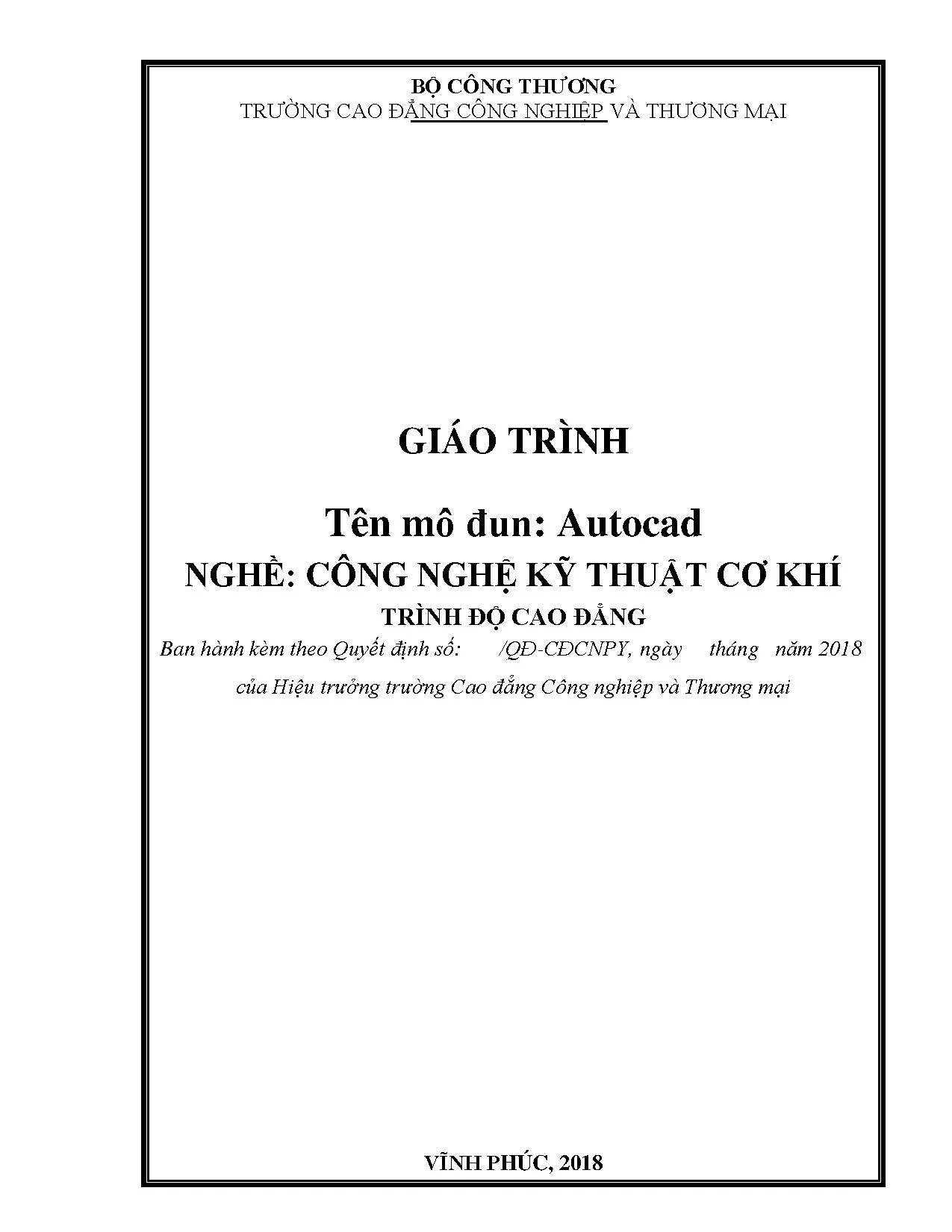

BỘ CÔNG THƯƠNG TRƯỜNG CAO ĐẲNG CÔNG NGHIỆP VÀ THƯƠNG MẠI GIÁO TRÌNH Tên mô đun: Autocad NGHỀ: CÔNG NGHỆ KỸ THUẬT CƠ KHÍ TRÌNH ĐỘ CAO ĐẲNG Ban hành kèm theo Quyết định số: /QĐ-CĐCNPY, ngày tháng năm 2018 của Hiệu trưởng trường Cao đẳng Công nghiệp và Thương mại VĨNH PHÚC, 2018 Hà Nội, năm 2013 1 MỤC LỤC TT Nội dung TRANG 1 Bài 1 : Giới thiệu chung về Autocad 4 2 Bài 2: Các lệnh vẽ cơ bản 18 3 Bài 3: Các phương pháp truy bắt điểm 29 4 Bài 4: Hiệu chỉnh đối tượng 33 5 Bài 5 Tạo lớp và gạch mặt cắt 45 6 Bài 6 Ghi kích thước trên bản vẽ 55 7 Tài liệu tham khảo 64 2 TÊN MÔ ĐUN: AUTOCAD Mã mô ĐUN: MHTC17011031 Vị trí tính chất, ý nghĩa và vai trò của mô đun Vị trí: Mô đun AutoCAD được bố trí sau khi sinh viên đã học xong các mô đun Vẽ kỹ thuật. Tính chất: Là mô đun kỹ thuật cơ sở thuộc các môn học, mô đun đào tạo nghề. Là mô đun giúp cho sinh viên có khả năng vẽ các bản vẽ kỹ thuật bằng phần mềm AutoCAD. Ý nghĩa và vai trò: Mô đun cung cấp các kiến thức về sử dụng phần mền Autocad trong thiết kế cơ khí.

Làm cơ sở để sinh viên phát triển khả năng sáng tạo, thiết kế trong lĩnh vực cơ khí chế tạo máy, tư duy phát triển nghề nghiệp. Mục tiêu của mô đun - Giải thích được những ưu điểm khi dùng AutoCAD thực hiện bản vẽ trong chuyên ngành cơ khí; - Trình bày được các phương pháp vẽ các đối tượng cơ bản (đoạn thẳng, đường tròn, elip, đa giác …), các phương pháp phối hợp các đối tượng lại tạo thành bản vẽ chi tiết máy, các công cụ hổ trợ cho phép hiệu chỉnh bản vẽ với độ chính xác cao; - dụng những kiến thức của môn học để tính toán, thiết kế và thực hiện được bản vẽ kỹ thuật; - Rèn luyện tính kỷ luật, kiên trì, cẩn thận, nghiêm túc, chủ động và tích cực sáng tạo trong học tập. 3 Nội dung của mô đun: Thời gian (giờ) Thực hành, Số thí Tên chương, mục Tổng Lý Kiểm TT nghiệm, số thuyết tra thảo luận, bài tập 1 Bài 1: Giới thiệu chung về Autocad 4 2 2 2 Bài 2: Các lệnh vẽ cơ bản 15 4 10 1 3 Bài 3: Các phương thức truy bắt điểm 5 2 3 4 Bài 4: Hiệu chỉnh đối tượng 11 3 7 1 5 Bài 5: Tạo lớp và Gạch mặt cắt 5 2 3 6 Bài 6: Ghi kích thước trên bản vẽ 5 2 3 1 Tổng: 45 15 27 3 4 BÀI 1: GIỚI THIỆU CHUNG VỀ AUTOCAD Mã bài MĐTC17011031.1 Giới thiệu: Phần mềm AutoCAD là phần mềm thiết kế thông dụng cho các chuyên ngành cơ khí chính xác và xây dựng. Bắt đầu từ thế hệ thứ 10 trở đi phầm mềm AutoCAD được cải tiến mạnh mẽ theo hướng 3 chiều và tăng cường thêm các tiện ích thân thiện với người dùng.

Từ thế hệ AutoCAD 10 phần mềm luôn có 2 phiên bản song hành. Một phiên bản chạy trên DOS và một phiên bản chạy trên WINDOWS, xong phải đến thế hệ AutoCAD 14 phần mềm mới tương thích toàn diện với hệ điều hành WINDOWS và không có phiên bản chạy trên DOS nào nữa. Mục tiêu: - Phân tích được đặc điểm và công dụng của phần mềm AutoCAD; - Liệt kê được các thao tác về file và công dụng các phím tắt; - Thực hiện được các thao tác về file và sử dụng các phím tắt; - Rèn luyện tính kỷ luật, kiên trì, cẩn thận, nghiêm túc, chủ động và tích cực sáng tạo trong học tập.1 Giới thiệu phần mềm AutoCAD Mục tiêu. - Hiểu được vị trí và công dụng của phần mền Autocad trong các phần mền đồ họa văn phòng.1 AutoCAD trong hệ thống các phần mềm đồ hoạ và văn phòng AutoCAD có mối quan hệ rất thân thiện với các phần mềm khác nhau để đáp ứng được các nhu cầu sử dụng đa dạng như : Thể hiện, mô phỏng tĩnh, mô phỏng động, báo cáo, lập hồ sơ bản vẽ…….

Đối với các phần mềm đồ hoạ và mô phỏng, AutoCAD tạo lập các khối mô hình ba chiều với các chế dộ bản vẽ hợp lý, làm cơ sở để tạo các bức ảnh màu và hoạt cảnh công trình. AutoCAD cũng nhập được các bức ảnh vào bản vẽ để làm nền cho các bản vẽ kỹ thuật mang tính chính xác. Đối với các phần mềm văn phòng ( MicroSoft Office ), AutoCAD xuất bản vẽ sang hoặc chạy trực tiếp trong các phần mềm đó ở dạng nhúng (OLE). Công tác 5 này rất thuận tiện cho việc lập các hồ sơ thiết kế có kèm theo thuyết minh, hay trình bày bảo vệ trước một hội đồng.

Đối với các phần mềm thiết kế khác. AutoCAD tạo lập bản đồ nền để có thể phát triển tiếp và bổ xung các thuộc tính phi địa lý, như trong hệ thống thông tin địa lý (GIS) Ngoài ra AutoCAD cũng có được nhiều tiện ích mạnh, giúp thiết kế tự động các thành phần công trình trong kiến trúc và xây dựng làm cho AutoCAD ngày càng đáp ứng tốt hơn nhu cầu thiết kế hiện nay.2 Những khả năng chính của AutoCad Mục tiêu: Biết được các khả năng thực hiện chính của phần mền Autocad. Những khả năng chính của AutoCad Có thể nói, khả năng vẽ và vẽ chính xác là ưu thế chính của AutoCad. Phần mềm có thể thể hiện tất cả những ý tưởng thiết kế trong không gian của những công trình kỹ thuật.

Sự tính toán của các đối tượng vẽ dựa trên cơ sở các toạ độ các điểm và các phương trình khối phức tạp, phù hợp với thực tiễn thi công các công trình xây dựng. AutoCad sửa chữa và biến đổi được tất cả các đối tượng vẽ ra. Khả năng đó càng ngày càng mạnh và thuận tiện ở các thế hệ sau. Cùng với khả năng bố cục mới các đối tượng, AutoCad tạo điều kiện tổ hợp nhiều hình khối từ số ít các đối tượng ban đầu, rất phù hợp với ý tưởng sáng tác trong ngành xây dựng.

AutoCad có các công cụ tạo phối cảnh và hỗ trợ vẽ trong không gian ba chiều mạnh, giúp có các góc nhìn chính xác của các công trình như trong thực tế. AutoCad cung cấp các chế độ vẽ thuận tiện, và công cụ quản lý bản vẽ mạnh, làm cho bản vẽ được tổ chức có khoa học, máy tính xử lý nhanh, không mắc lỗi, và nhiều người có thể tham gian trong quá trình thiết kế. Cuối cùng, AutoCad cho phép in bản vẽ theo đúng tỷ lệ, và xuất bản vẽ ra các loại tệp khác nhau để tương thích với nhiều thể loại phần mềm khác nhau.3 Làm quen với AutoCad Mục tiêu: Biết cách khởi động và nhập lệnh và một số phím tắt trong Autocad; 6 Thực hiện được việc khởi động, nhập lệnh và một số phím tắt. Khởi động AutoCad - Bật máy, bật màn hình - Nhấp đúp phím trái của chuột vào biểu tượng AutoCad 2004.

( hoặc dùng chuột vào Start/Programs/AutoCad 2004) - Tại hộp hội thoại hiện lên, ta nhấp chuột vào Start from Scratch, chọn hệ đơn vị đo Metric, sau đó nhấp OK. Các cách vào lệnh trong AutoCad Vào lệnh từ bàn phím được thể hiện ở dòng "Command". Các lệnh được dịch ra những ngôn từ thông dụng của tiếng Anh, như line, pline, arc… và thường có lệnh viết tắt. Khi đang thực hiện một lệnh, muốn gõ lệnh mới, cần nhấp phím ESC trên bàn phím.

Vào lệnh từ thực đơn thả được thực hiện thông qua chuột. Cũng có thể vào lệnh từ thực đơn màn hình bên phải Vào lệnh từ những thanh công cụ. Những thanh công cụ này được thiết kế theo nhóm lệnh. Mỗi ô ký hiệu thực hiện một lệnh.

Các cách vào lệnh đều có giá trị ngang nhau. Tuỳ theo thói quen của mỗi người sử dụng mà áp dụng. Thường thì ta kết hợp giữa gõ lệnh vào bàn phím và dùng thanh công cụ hay thực đơn sổ xuống.4 Chức năng một số phím đặc biệt Mục tiêu: Giới thiệu chức năng công dụng của các phím tắt; Sử dụng được các phím tắt trong phần mền Autocad. Chức năng một số phím đặc biệt - F1 : Trợ giúp Help - F2 : Chuyển từ màn hình đồ hoạ sang màn hình văn bản và ngược lại.

- F3 : (Ctrl + F) Tắt mở chế độ truy bắt điểm thường trú (OSNAP) - F5 : (Ctrl + E) Chuyển từ mặt chiếu của trục đo này sang mặt chiếu trục đo khác. 7 - F6 : (Ctrl + D) Hiển thị động tạo độ của con chuột khi thay đổi vị trí trên màn hình - F7 : (Ctrl + G) Mở hay tắt mạng lưới điểm (GRID) - F8 : (Ctrl + L) Giới hạn chuyển động của chuột theo phương thẳng đứng hoặc nằm ngang (ORTHO) - F9 : (Ctrl + B) Bật tắt bước nhảy (SNAP) - F10 : Tắt mở dòng trạng thái Polar - Phím ENTER : Kết thúc việc đưa một câu lệnh và nhập các dữ liệu vào máy để xử lý. - Phím BACKSPACE ( <-- ): Xoá các kí tự nằm bên trái con trỏ. - Phím CONTROL : Nhấp phím này đồng thời với một phím khác sẽ gây ra các hiệu quả khác nhau tuỳ thuộc định nghĩa của chương trình (Ví dụ : CTRL + S là ghi bản vẽ ra đĩa) - Phím SHIFT : Nhấp phím này đồng thời với một phím khác sẽ tạo ra một ký hiệu hoặc kiểu chữ in.

- Phím ARROW (các phím mũi tên ): Di chuyển con trỏ trên màn hình. - Phím CAPSLOCK : Chuyển giữa kiểu chữ thường sang kiểu chữ in. - Phím ESC : Huỷ lệnh đang thực hiện. - R (Redraw) : Tẩy sạch một cách nhanh chóng các dấu "+" ( BLIPMODE ) - DEL : thực hiện lệnh Erase - Ctrl + P : Thực hiện lệnh in Plot/Print - Ctrl + Q : Thực hiện lệnh thoát khỏi bản vẽ - Ctrl + Z : Thực hiện lệnh Undo - Ctrl + Y : Thực hiện lệnh Redo - Ctrl + S : Thực hiện lệnh Save , QSave - Ctrl + N : Thực hiện lệnh Tạo mới bản vẽ New - Ctrl + O : Thực hiện lệnh mở bản vẽ có sẵn Open Chức năng của các phím chuột: - Phím trái dùng để chọn đối tượng và chọn các vị trí trên màn hình.

- Phím phải, tương đương với phím ENTER trên bàn phím, để khẳng định câu lệnh. 8 - Phím giữa (thường là phím con lăn) dùng để kích hoạt trợ giúp bắt điểm, hoặc khi xoay thì sẽ thu phóng màn hình tương ứng.2 Các lệnh về File Mục tiêu: Biết được cách tạo bản vẽ mới, mở bản vẽ cũ, và lưu các bản vẽ; Thực hiện được cách tạo bản vẽ mới, mở bản vẽ cũ và lưu được bản vẽ.1 Tạo File bản vẽ mới. Menu bar Nhập lệnh Toolbar File/ New….
