BÁO CÁO THƯ MỤC HỌC THUẬT VÀ PHÂN TÍCH GIÁO TRÌNH: AUTOCAD 2D (NGHỀ LẮP ĐẶT - VẬN HÀNH - BẢO DƯỠNG BƠM, QUẠT, MÁY NÉN KHÍ)

Tổng quan về giáo trình

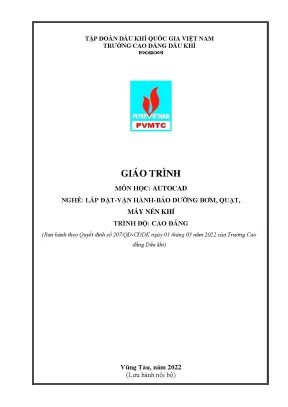

Tài liệu Giáo trình Môn học: AutoCAD (Mã số môn học: MECM63013) được biên soạn bởi tập thể giáo viên tổ bộ môn Cơ khí thuộc Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Quốc gia Việt Nam), do Lê Anh Dũng làm chủ biên cùng sự tham gia của Trần Nam An và An Đình Quân. Giáo trình được ban hành chính thức theo Quyết định số 207/QĐ-CĐDK ngày 01 tháng 03 năm 2022 tại Vũng Tàu theo hình thức lưu hành nội bộ phục vụ công tác đào tạo hệ Cao đẳng nghề.

+-----------------------------------------------------------------------------------+
| THÔNG TIN TỔNG THỂ HỌC PHẦN AUTOCAD (MECM63013)                                    |
+--------------------+--------------------------------------------------------------+
| Cơ quan ban hành   | Trường Cao đẳng Dầu khí - Tập đoàn Dầu khí Quốc gia Việt Nam |
| Quyết định ban hành| Quyết định số 207/QĐ-CĐDK ngày 01/03/2022                    |
| Ban biên soạn      | Lê Anh Dũng (Chủ biên), Trần Nam An, An Đình Quân             |
| Khối lượng học tập | 3 tín chỉ | Tổng số: 60 giờ (LT: 28h, TH/Bài tập: 29h, KT: 3h)|
| Vị trí chương trình| Khối môn học cơ sở chuyên môn ngành (Khối II.1)               |
| Tính chất học phần | Bắt buộc                                                     |
+--------------------+--------------------------------------------------------------+

Về vị trí trong khung chương trình đào tạo, AutoCAD là môn học kỹ thuật cơ sở chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung/đại cương (Chính trị, Pháp luật, Tin học, Tiếng Anh) và các môn học cơ sở khối kỹ thuật như Dung sai (MECM53001), Vật liệu cơ khí (MECM53002), Vẽ kỹ thuật 1 (MECM52003), Cơ kỹ thuật (MECM64011) và Vẽ kỹ thuật 2 (MECM62012). Môn học có thời lượng 3 tín chỉ với tổng thời gian 60 giờ (gồm 28 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập và 3 giờ kiểm tra).

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:

  • Chuẩn đầu ra kiến thức (A1–A6): Trình bày các khái niệm cơ bản của phần mềm AutoCAD; xác định hệ tọa độ điểm trong không gian 2D; mô tả thanh công cụ layer, region; nhận biết các nhóm lệnh hiệu chỉnh bản vẽ; trình bày phương pháp ghi và hiệu chỉnh văn bản; hiểu rõ hệ thống lệnh ghi và điều chỉnh kích thước kỹ thuật.
  • Chuẩn đầu ra kỹ năng (B1–B5): Vẽ các đối tượng hình học cơ bản (đoạn thẳng, đường tròn, cung tròn, đa tuyến) bằng phương pháp nhập tọa độ điểm và truy bắt điểm; sử dụng thành thạo các lệnh khởi tạo đối tượng; tạo lập chính xác các thuộc tính đường nét cho đối tượng; sử dụng các lệnh hiệu chỉnh văn bản và đường nét; thực hiện tổ chức bản vẽ và phân loại đường nét theo lớp vẽ (layer).
  • Chuẩn đầu ra năng lực tự chủ và trách nhiệm (C1–C3): Rèn luyện tính kỷ luật, cẩn thận, khả năng làm việc độc lập và tư duy sáng tạo; đạt mức độ thao tác thành thạo để có thể hướng dẫn người khác trong nhóm làm việc.

Cấu trúc giáo trình gồm 6 bài học chính, kết hợp giữa lý thuyết đồ họa máy tính với tiêu chuẩn trình bày bản vẽ kỹ thuật cơ khí, tập trung phục vụ chuyên ngành sửa chữa và bảo dưỡng các thiết bị cơ khí ngành dầu khí.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung học thuật của giáo trình được phân bổ tuần tự qua 6 bài học (chương), đi từ kiến thức giao diện, phương pháp xác định tọa độ đến các lệnh dựng hình, chỉnh sửa hình học, tạo lập văn bản và ghi kích thước kỹ thuật:

+-------------------------------------------------------------------------------+
| MA TRẬN PHÂN BỔ THỜI LƯỢNG VÀ NỘI DUNG 6 BÀI HỌC                              |
+-------+----------------------------------------------+---------+----+----+----+
| TT    | Tên bài học / Chương                         | Tổng số | LT | TH | KT |
+-------+----------------------------------------------+---------+----+----+----+
| Bài 1 | Các khái niệm cơ bản                         | 4 giờ   | 4  | 0  | 0  |
| Bài 2 | Nhập điểm trong AutoCAD 2D                   | 2 giờ   | 1  | 1  | 0  |
| Bài 3 | Sử dụng các lệnh vẽ trong AutoCAD            | 12 giờ  | 6  | 5  | 1  |
| Bài 4 | Các lệnh hiệu chỉnh bản vẽ trong AutoCAD     | 20 giờ  | 9  | 11 | 0  |
| Bài 5 | Ghi và hiệu chỉnh văn bản trong bản vẽ       | 8 giờ   | 4  | 3  | 1  |
| Bài 6 | Ghi và hiệu chỉnh kích thước trong bản vẽ    | 14 giờ  | 4  | 9  | 1  |
+-------+----------------------------------------------+---------+----+----+----+
| TỔNG  | KHỐI LƯỢNG CHƯƠNG TRÌNH CHI TIẾT             | 60 giờ  | 28 | 29 | 3  |
+-------+----------------------------------------------+---------+----+----+----+
  • Bài 1: Các khái niệm cơ bản (4 giờ lý thuyết): Giới thiệu định nghĩa CAD (Computer Aided Design / Computer Aided Drafting); cách khởi động phần mềm AutoCAD 2004; phân tích cấu trúc màn hình đồ họa bao gồm vùng đồ họa (Graphics Area), thanh menu lệnh (Menu Bar), thanh công cụ (Toolbars gồm Standard, Object Properties, Draw, Modify), con trỏ sợi tóc (Crosshairs), dòng trạng thái (Status Line với các chế độ SNAP, GRID, ORTHO), dòng nhập lệnh (Command Line), menu gọi tắt (Shortcut Menu), thanh menu màn hình (Screen Menu); giới thiệu 5 phương pháp nhập lệnh (gõ lệnh trực tiếp - Type in, menu thả xuống - Pulldown menu, biểu tượng thanh công cụ - Tools bar, menu màn hình - Screen menu); quản trị tệp bản vẽ qua các lệnh SAVE, SAVEAS, QSAVE, EXPORT, OPEN, QUIT, EXIT cùng các tùy chọn trong hộp thoại Options (tab System, Startup dialog).
  • Bài 2: Nhập điểm trong AutoCAD 2D (2 giờ: 1 LT, 1 TH): Khởi tạo bản vẽ mới qua hộp thoại Create New Drawing với 4 chế độ định dạng (Open a Drawing, Start from Scratch lựa chọn đơn vị Metric - mm khổ giấy A3 420x297 hoặc English - inch kích thước 12x9, Use a Template, Use a Wizard); định nghĩa đối tượng hình học 2D cơ bản; các phương pháp nhập tọa độ điểm bao gồm: nhập trực tiếp theo khoảng cách (Direct Distance kết hợp chế độ ORTHO - phím F8), nhập điểm bỏ qua góc (Angle Override, cú pháp <góc), nhập khoảng cách tương đối so với điểm cơ sở bất kỳ qua phương thức From (Base Point và Offset), và phương thức dò tìm điểm theo phương trực giao (Tracking, lệnh tk).
  • Bài 3: Sử dụng các lệnh vẽ trong AutoCAD (12 giờ: 6 LT, 5 TH, 1 KT): Hướng dẫn cú pháp và tham số của các lệnh tạo hình:
    • Lệnh LINE (l): Dựng các đoạn thẳng liên tiếp với tùy chọn Close và Undo.
    • Lệnh CIRCLE (c): Dựng đường tròn theo các phương thức tâm và bán kính/đường kính (Center, Radius/Diameter), qua 3 điểm (3P), qua 2 điểm đường kính (2P), hoặc tiếp xúc 2 đối tượng kèm bán kính (Ttr - Tan, Tan, Radius).
    • Lệnh ARC (a): Dựng cung tròn qua 3 điểm (3 Points), theo tâm (Start, Center, End/Angle/chord Length), hoặc theo 2 điểm kết hợp tham số phụ (Start, End, Angle/Direction/Radius).
    • Lệnh POINT: Dựng điểm đơn lẻ hoặc đa điểm (Single/Multiple Point), thiết lập hiển thị và kích cỡ qua hai biến hệ thống pdmode, pdsize và hộp thoại Point Style (DDPTYPE).
    • Lệnh PLINE (pl): Dựng đa tuyến kết hợp giữa đoạn thẳng và cung tròn, cho phép tùy biến bề rộng nét vẽ qua các tham số Width, Halfwidth, Arc, Close, Length.
    • Lệnh POLYGON (pol): Dựng đa giác đều nội tiếp (Inscribed in circle), ngoại tiếp (Circumscribed about circle) hoặc xác định theo độ dài một cạnh (Edge).
    • Lệnh RECTANGLE (rec): Dựng hình chữ nhật với các tùy chọn vát mép (Chamfer), bo tròn (Fillet), định bề rộng nét (Width), thiết lập cao độ (Elevation/Thickness) hoặc nhập trực tiếp kích thước dài - rộng (Dimensions).
  • Bài 4: Các lệnh hiệu chỉnh bản vẽ trong AutoCAD (20 giờ: 9 LT, 11 TH): Hệ thống lệnh biến đổi hình học thuộc thanh công cụ Modify:
    • Lệnh MOVE (m): Dời đối tượng từ điểm cơ sở (base point) đến điểm dịch chuyển (displacement).
    • Lệnh TRIM (tr): Xén một phần đối tượng giới hạn bởi các cạnh cắt (cutting edges), hỗ trợ chế độ mở rộng ngầm định (Edge Extension Mode) và tính năng kết hợp kéo dài nhanh qua phím SHIFT.
    • Lệnh BREAK: Ngắt/xén một phần đối tượng giữa hai điểm chọn (First point, Second break point).
    • Lệnh EXTEND (ex): Kéo dài đối tượng tới đối tượng biên (boundary edges).
    • Lệnh ROTATE (ro): Quay đối tượng quanh tâm quay xác định, hỗ trợ góc tham chiếu (Reference).
    • Lệnh SCALE (sc): Tỷ lệ hóa kích thước đối tượng theo hệ số tỉ lệ (Scale factor) hoặc độ dài tham chiếu (Reference length).
    • Lệnh LENGTHEN (len): Thay đổi chiều dài đối tượng qua 4 chế độ: giá trị gia giảm (Delta), phần trăm tổng chiều dài (Percent), chiều dài tổng thể cố định (Total), hoặc kéo thả trực quan (Dynamic).
    • Lệnh STRETCH (s): Dời và kéo giãn đối tượng hình học thông qua phương thức chọn vùng quét Crossing Window hoặc Crossing Polygon.
  • Bài 5: Ghi và hiệu chỉnh văn bản trong bản vẽ AutoCAD (8 giờ: 4 LT, 3 TH, 1 KT):
    • Lệnh STYLE: Tạo lập kiểu chữ (Text Style), thiết lập Font SHX (simplex.shx, romans.shx) kết hợp tệp dấu tiếng Việt vn.shx qua mục Use a Bigfont, hoặc sử dụng font TrueType (TTF như VNI-Times); tinh chỉnh các thông số hiệu ứng (Upside down, Backwards, hệ số chiều rộng Width factor, góc nghiêng Oblique angle).
    • Lệnh TEXT: Nhập văn bản dạng dòng đơn (Single Line Text), định dạng điểm canh lề (Justify: Align, Fit, Center, Middle, Right, TL, TC, TR, ML, MC, MR, BL, BC, BR); quy tắc gõ dấu tiếng Việt cho font SHX bằng cách chèn ký tự ' trước nguyên âm; quy tắc chèn ký tự chuyên ngành thông qua mã điều khiển: %%c (ký hiệu đường kính $\varnothing$), %%d (ký hiệu độ $^\circ$), %%p (ký hiệu sai lệch $\pm$), %%o (gạch trên), %%u (gạch chân).
    • Lệnh MTEXT: Soạn thảo đoạn văn bản nhiều dòng trong khung giới hạn chữ nhật (Multiline Text Editor), tùy biến thuộc tính căn lề, màu sắc, khoảng cách dòng (Line Spacing), chèn ký tự đặc biệt qua hộp thoại Character Map và cấu hình bộ cài đặt Windows Setup khi thiếu thư viện Character Map.
  • Bài 6: Ghi và hiệu chỉnh kích thước trong bản vẽ AutoCAD (14 giờ: 4 LT, 9 TH, 1 KT): Thành phần kích thước kỹ thuật; trình tự thiết lập kích thước; hộp thoại quản lý Dimension Style Manager (khởi tạo kiểu kích thước tiêu chuẩn như MISO-25); nhóm lệnh đo kích thước thẳng, kích thước góc, bán kính, đường kính, ghi chú dẫn hướng (LEADER), ghi tọa độ điểm (DIMORDINATE), và ghi chuỗi kích thước song song dóng từ đường gióng chuẩn (DIMBASELINE).
+------------------------------------------------------------------------------------+
| LOGIC TIẾN TRÌNH NỘI DUNG (PROGRESSION LOGIC)                                      |
+------------------------------------------------------------------------------------+
| [Bài 1: Giao diện & Tệp tin] -> [Bài 2: Tọa độ & Điểm] -> [Bài 3: Dựng hình 2D]     |
|                                                                     |              |
| [Bài 6: Kích thước tiêu chuẩn] <- [Bài 5: Kiểu chữ & Ký hiệu] <- [Bài 4: Hiệu chỉnh]|
+------------------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết thông qua:

  1. Hệ tọa độ đồ họa: Hệ tọa độ Descartes vuông góc ($X, Y$) và hệ tọa độ cực; nguyên lý biểu diễn điểm tuyệt đối, điểm tương đối, góc xoay quy ước chuẩn hệ UCS (ANGBASE = 0, chiều dương ANGDIR = counterclockwise ngược chiều kim đồng hồ).
  2. Cấu trúc dữ liệu đối tượng 2D: Khái niệm thực thể đồ họa (object), phân biệt giữa các đối tượng đơn lẻ (Line, Circle, Arc, Point) với đối tượng dạng chuỗi đa tuyến phức hợp (Pline, Polygon, Rectangle).
  3. Tiêu chuẩn hóa bản vẽ kỹ thuật: Thiết lập bản vẽ mẫu (Template), quản lý tỷ lệ bản vẽ theo hệ mét (Metric A3 420x297mm), kiểm soát các biến hệ thống hiển thị điểm (pdmode, pdsize), bảng mã Font và chuẩn ký hiệu kỹ thuật quốc gia.

Kỹ năng phát triển

Thông qua các bài tập và thực hành, người học được trang bị các kỹ năng chuyên biệt:

  • Kỹ năng kỹ thuật đồ họa (Technical skills): Khởi tạo môi trường vẽ; cấu hình thanh công cụ; sử dụng 5 phương pháp gọi lệnh; định dạng kiểu chữ kỹ thuật và kiểu kích thước theo tiêu chuẩn MISO; xử lý lỗi thiếu font hoặc thiếu công cụ hệ thống Character Map.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình học chi tiết máy cơ khí; lựa chọn lệnh vẽ và phương pháp nhập tọa độ tối ưu (chọn giữa vẽ qua tâm-bán kính, tiếp tuyến hay 3 điểm); xác định đối tượng biên và đối tượng cắt trong các phép biến đổi hình học phức tạp.
  • Năng lực thực hành (Practical competencies): Vẽ chính xác bản vẽ chi tiết các bộ phận cơ khí như bơm, quạt, máy nén khí; chỉnh sửa kích thước, ghi chú dung sai, ký hiệu ren, đường kính và xuất bản vẽ phục vụ trực tiếp cho hoạt động bảo dưỡng, gia công sửa chữa trong nhà xưởng dầu khí.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp tổ chức dạy và học, cơ sở vật chất và hình thức kiểm tra đánh giá theo quy định đào tạo theo tín chỉ:

+-----------------------------------------------------------------------------------+
| PHƯƠNG PHÁP TỔ CHỨC GIẢNG DẠY VÀ ĐIỀU KIỆN THỰC THI                               |
+----------------------+------------------------------------------------------------+
| Phương pháp sư phạm  | Dạy học tích cực: thuyết trình ngắn, nêu vấn đề, làm mẫu,  |
|                      | hướng dẫn thường xuyên, chia nhóm thảo luận thực hành.     |
| Quy mô nhóm học tập  | Phân nhóm nhỏ (2 người học/nhóm máy tính/trạm thực hành).  |
| Trang thiết bị       | Phòng máy PC cài đặt phần mềm AutoCAD, Projector, bảng viết|
| Học liệu đi kèm      | Giáo trình môn học, giáo án, phiếu học tập, tài liệu mẫu.  |
+----------------------+------------------------------------------------------------+

Phương pháp sư phạm và tổ chức học tập

  • Đối với giảng viên: Áp dụng phương pháp dạy học tích cực; kết hợp thuyết trình ngắn lý thuyết với thao tác làm mẫu trực quan (demonstration) trên máy tính; nêu vấn đề kỹ thuật để kích thích tư duy giải quyết; theo dõi, hướng dẫn thường xuyên từng trạm máy và rút kinh nghiệm trực tiếp cho người học.
  • Đối với người học: Thực hiện quy trình tự học kết hợp làm việc nhóm; nghiên cứu trước nội dung từng bài học trong giáo trình trước khi lên lớp; phân nhóm 2 sinh viên/nhóm thực hành, luân phiên thực hiện bài tập trên máy vi tính, ghi chép nhật ký thao tác và kiểm tra chéo kết quả vẽ.
+-----------------------------------------------------------------------------------+
| TIÊU CHÍ ĐÁNH GIÁ KẾT QUẢ HỌC TẬP (THEO TT 09/2017/TT-BLĐTBXH)                     |
+----------------------+-----------+---------------+--------------------+-----------+
| Loại hình đánh giá   | Trọng số  | Thời điểm     | Hình thức kiểm tra | Chuẩn CĐR |
+----------------------+-----------+---------------+--------------------+-----------+
| Kiểm tra thường xuyên| 40%       | Sau 35 giờ    | Lý thuyết / Bài tập| A1-A5,    |
| (Hệ số 1)            | (Tổng hai |               | thực hành tập trung| B1-B3,    |
|                      | cột điểm  |               | theo nhóm và cá nhân| C1-C2     |
+----------------------+ định kỳ & +---------------+--------------------+-----------+
| Kiểm tra định kỳ     | thường    | Sau 45 giờ    | Lý thuyết / Bài tập| A1-A6,    |
| (Hệ số 2)            | xuyên)    |               | thực hành tập trung| B1-B4,    |
|                      |           |               | theo nhóm và cá nhân| C1-C2     |
+----------------------+-----------+---------------+--------------------+-----------+
| Thi kết thúc môn học | 60%       | Sau 60 giờ    | Lý thuyết / Bài tập| A1-A5,    |
|                      |           | (kết thúc MH) | thực hành tổng hợp | B1,       |
|                      |           |               | tập trung cá nhân  | C1-C3     |
+----------------------+-----------+---------------+--------------------+-----------+

Quy chế đánh giá và quy định chuyên cần

Việc đánh giá tuân thủ quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Cơ cấu điểm: Điểm quá trình chiếm trọng số 40% (bao gồm điểm kiểm tra thường xuyên hệ số 1 sau 35 giờ học và điểm kiểm tra định kỳ hệ số 2 sau 45 giờ học); Điểm thi kết thúc môn học chiếm trọng số 60% sau khi hoàn thành 60 giờ.
  • Thang điểm: Chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy chế tín chỉ.
  • Quy định chuyên cần bắt buộc: Người học phải tham dự tối thiểu 70% thời lượng lý thuyết (nếu vắng quá 31% thời lượng lý thuyết sẽ không được dự thi và phải học lại môn học); đối với các buổi thực hành, người học phải tham dự đủ 100% thời lượng (nếu vắng quá 1% số tiết thực hành đều phải học lại môn học).

Điểm nổi bật và cập nhật của giáo trình

Giáo trình môn học AutoCAD (2022) của Trường Cao đẳng Dầu khí được xây dựng với những đặc thù chuyên biệt về mặt học thuật và ứng dụng sản xuất:

+-----------------------------------------------------------------------------------+
| CÁC ĐIỂM NỔI BẬT VÀ TÍCH HỢP CHUYÊN NGÀNH CỦA GIÁO TRÌNH                          |
+-----------------------------------------------------------------------------------+
| 1. Kế thừa học thuật: Dựa trên hệ thống tài liệu của PGS.TS. Nguyễn Hữu Lộc      |
|    (ĐH Bách Khoa TP.HCM, NXB TP.HCM 2005, 2008).                                  |
| 2. Chuẩn hóa tiếng Việt kỹ thuật: Phối hợp Font AutoCAD SHX (romans, simplex)     |
|    với Bigfont vn.shx và bảng ký hiệu mã hóa (%%c, %%d, %%p).                     |
| 3. Tính chuyên biệt ngành nghề: Thiết kế bài tập gắn liền thiết bị bơm, quạt,     |
|    máy nén khí phục vụ trực tiếp cho chuyên ngành bảo dưỡng cơ khí dầu khí.       |
| 4. Đầy đủ tham số lệnh: Cung cấp chi tiết toàn bộ dòng nhắc lệnh (command prompts)|
|    và bảng mã điều khiển hệ thống phục vụ tự thao tác chuẩn xác.                  |
+-----------------------------------------------------------------------------------+
  • Tính kế thừa và nguồn gốc học thuật: Nội dung giáo trình được biên soạn trên cơ sở kế thừa và tổng hợp có hệ thống từ các công trình nghiên cứu chuẩn mực về CAD tại Việt Nam, cụ thể là bộ sách Sử dụng AutoCAD 2004 (Tập 1, Tập 2 - NXB TP. Hồ Chí Minh, 2005) và Thiết kế mô hình ba chiều với AutoCAD 2008 (NXB TP. Hồ Chí Minh, 2008) của tác giả Nguyễn Hữu Lộc, kết hợp với tài liệu Command Reference helps AutoCAD R 2008.
  • Chuẩn hóa hiển thị văn bản và ký hiệu kỹ thuật: Giáo trình giải quyết chi tiết bài toán hiển thị font tiếng Việt kỹ thuật trong môi trường CAD thông qua sự kết hợp giữa các font chữ đường nét của AutoCAD (simplex.shx, romans.shx) với tệp dấu chuyên dụng vn.shx bằng chế độ Use a Bigfont. Đồng thời hướng dẫn chính xác quy tắc nhập các mã điều khiển chèn ký tự đặc biệt theo tiêu chuẩn bản vẽ Việt Nam: $$\text{Đường kính } \varnothing 40 \longrightarrow \texttt{%%c40}$$ $$\text{Góc } 30^\circ \longrightarrow \texttt{30%%d}$$ $$\text{Dung sai } \pm 30 \longrightarrow \texttt{%%p30}$$
  • Liên kết ứng dụng thực tế ngành Dầu khí: Khác với các tài liệu AutoCAD tổng quát, hệ thống ví dụ và bài tập thực hành trong giáo trình được thiết kế trực diện theo yêu cầu kỹ thuật của nghề Sửa chữa thiết bị chế biến dầu khí và Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí. Bản vẽ bài tập tập trung vào cấu tạo cơ khí, mặt cắt, ký hiệu kích thước chi tiết máy nén, thân bơm và cánh quạt công nghiệp.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề kỹ thuật:

+-----------------------------------------------------------------------------------+
| SƠ ĐỒ ĐỐI TƯỢNG VÀ MÔN HỌC TIÊN QUYẾT (PREREQUISITES)                             |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|  [Học phần tiên quyết]                                                            |
|  +-- COMP63006: Tin học đại cương (75 giờ)                                        |
|  +-- MECM53001: Dung sai (45 giờ)                                                 |
|  +-- MECM53002: Vật liệu cơ khí (45 giờ)                                          |
|  +-- MECM52003: Vẽ kỹ thuật 1 (45 giờ)                                            |
|  +-- MECM64011: Cơ kỹ thuật (45 giờ)                                              |
|  +-- MECM62012: Vẽ kỹ thuật 2 (45 giờ)                                            |
|                              |                                                    |
|                              v                                                    |
|  [Học phần thực thi]       [MECM63013: AUTOCAD 2D (60 GIỜ)]                       |
|                              |                                                    |
|                              v                                                    |
|  [Phục vụ chuyên môn nghề]  +-- MECM53107: Sửa chữa - Bảo dưỡng bơm 1 (90h)       |
|                             +-- MECP65148: Sửa chữa - Bảo dưỡng Quạt (135h)       |
|                             +-- MECM53108: Sửa chữa - Bảo dưỡng máy nén khí (90h) |
|                             +-- MECM54210: Thực tập sản xuất (180h)               |
+-----------------------------------------------------------------------------------+
  • Sinh viên/Người học: Học sinh, sinh viên trình độ Cao đẳng nghề chuyên ngành Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí và nghề Sửa chữa thiết bị chế biến dầu khí.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn chung như Tin học (COMP63006: 3 tín chỉ, 75 giờ) và nhóm các môn học cơ sở khối kỹ thuật cơ khí gồm: Dung sai (MECM53001: 3 tín chỉ, 45 giờ), Vật liệu cơ khí (MECM53002: 3 tín chỉ, 45 giờ), Vẽ kỹ thuật 1 (MECM52003: 2 tín chỉ, 45 giờ), Cơ kỹ thuật (MECM64011: 2 tín chỉ, 45 giờ), và Vẽ kỹ thuật 2 (MECM62012: 2 tín chỉ, 45 giờ).
  • Giảng viên: Giáo viên tổ bộ môn Cơ khí và các khoa chuyên ngành kỹ thuật sử dụng làm tài liệu giảng dạy chuẩn hóa, làm căn cứ xây dựng đề cương chi tiết, giáo án, ngân hàng câu hỏi kiểm tra đánh giá và phiếu hướng dẫn thực hành trên máy vi tính.
  • Kỹ thuật viên và công tác tự học: Cán bộ kỹ thuật, thợ sửa chữa thiết bị cơ khí tại các nhà máy chế biến dầu khí, trạm khí nén, phân xưởng cơ khí sử dụng làm tài liệu tra cứu lệnh vẽ 2D, các tùy chọn tham số và tiêu chuẩn ghi kích thước bản vẽ lắp, bản vẽ chi tiết.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề thuộc ngành Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí và Sửa chữa thiết bị chế biến dầu khí tại Trường Cao đẳng Dầu khí. Đồng thời, tài liệu phù hợp làm cẩm nang tra cứu cho kỹ thuật viên cơ khí làm việc trong các nhà máy sản xuất, lọc hóa dầu.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học?

Người học bắt buộc phải hoàn thành khối kiến thức tin học cơ bản (sử dụng máy tính, quản lý tệp tin) và các môn học cơ sở cơ khí trong chương trình đào tạo gồm: Dung sai (MECM53001), Vật liệu cơ khí (MECM53002), Cơ kỹ thuật (MECM64011), cùng hai học phần Vẽ kỹ thuật 1 (MECM52003) và Vẽ kỹ thuật 2 (MECM62012) để có nền tảng về hình học họa hình, tiêu chuẩn đường nét và phương pháp biểu diễn vật thể.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu AutoCAD đại trà?

Khác với các sách đồ họa thương mại thông thường, giáo trình được thiết kế tích hợp trực tiếp vào quy trình sản xuất cơ khí dầu khí; cấu trúc lệnh gắn liền với việc biểu diễn các chi tiết của thiết bị quay (bơm, quạt, máy nén); cung cấp chi tiết toàn bộ các dòng nhắc lệnh trong cửa sổ lệnh (Command Prompts), hướng dẫn xử lý chuẩn hóa font kỹ thuật SHX/Bigfont và các mã chèn ký hiệu chuyên ngành (%%c, %%d, %%p).

4. Phương pháp tự học và hoàn thành môn học như thế nào để đạt hiệu quả cao nhất?

Người học cần nghiên cứu trước nội dung lý thuyết từng chương trước khi đến lớp, kết hợp học nhóm theo cặp 2 người trên một máy tính; tuân thủ nghiêm ngặt quy định chuyên cần (tham gia tối thiểu 70% lý thuyết và 100% các buổi thực hành máy tính); chủ động làm lại các bài tập vẽ hình học tại Bài 3, Bài 4 và thực hiện hoàn chỉnh bản vẽ ghi kích thước, bảng tên tại Bài 5, Bài 6.

5. Có những tài liệu và học liệu nào được cung cấp kèm theo giáo trình?

Kèm theo giáo trình, người học được cung cấp hệ thống phiếu học tập, bộ bài tập thực hành trên máy vi tính, đề cương chi tiết môn học và các nguồn tài liệu tham khảo chính thống gồm: bộ sách Sử dụng AutoCAD 2004 (Tập 1, 2) và Thiết kế mô hình ba chiều với AutoCAD 2008 của tác giả Nguyễn Hữu Lộc (NXB TP. Hồ Chí Minh).

Kết luận

Giáo trình AutoCAD (Mã số: MECM63013) do Trường Cao đẳng Dầu khí ban hành là tài liệu học thuật cơ sở chuyên môn bắt buộc, có cấu trúc chặt chẽ gồm 6 bài học với thời lượng 60 giờ. Giáo trình trang bị hệ thống kiến thức toàn diện từ thao tác giao diện, định dạng tọa độ điểm, sử dụng các nhóm lệnh dựng hình 2D, công cụ hiệu chỉnh hình học, đến kỹ năng thiết lập văn bản và ghi kích thước chuẩn hóa theo tiêu chuẩn bản vẽ kỹ thuật.

Lộ trình học tập đề xuất cho người học là tiếp cận tuần tự theo tiến trình: nắm vững nguyên lý giao diện và phương thức nhập điểm (Bài 1, 2) $\rightarrow$ thực hành thành thạo nhóm lệnh vẽ và lệnh hiệu chỉnh (Bài 3, 4) $\rightarrow$ hoàn thiện bản vẽ kỹ thuật đầy đủ nhãn chữ và kích thước tiêu chuẩn (Bài 5, 6). Tài liệu tham khảo nền tảng được trích dẫn phục vụ học phần là các công trình giáo trình AutoCAD của PGS.TS. Nguyễn Hữu Lộc (NXB TP. Hồ Chí Minh) và tài liệu tra cứu trực tiếp từ hệ thống AutoCAD Command Reference.
