Đồ Án Tốt Nghiệp Kỹ Sư Xây Dựng Tại Đại Học Kỹ Thuật Công Nghệ TP.HCM

Đồ án tốt nghiệp kỹ sư xây dựng là công trình nghiên cứu quan trọng, đánh dấu sự kết thúc của quá… 2842 trang · Đại Học Kỹ Thuật Công Nghệ TP.HCM · 2011.

• Tác giả: Lê Huyền Quang
• Người hướng dẫn: Th.s Trương Quang Thành
• Trường học: Đại Học Kỹ Thuật Công Nghệ TP.HCM
• Chuyên ngành: Xây Dựng Dân Dụng Và Công Nghiệp
• Đề tài: Đồ Án Tốt Nghiệp Kỹ Sư Xây Dựng
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2011
• Địa điểm: TP.HCM

Tóm tắt

I. Bí quyết hoàn thành đồ án tốt nghiệp kỹ sư xây dựng HUTECH

Đồ án tốt nghiệp kỹ sư xây dựng là công trình nghiên cứu quan trọng, đánh dấu sự kết thúc của quá trình đào tạo tại Đại học Kỹ thuật Công nghệ TP.HCM (HUTECH). Đây không chỉ là một yêu cầu bắt buộc để tốt nghiệp mà còn là cơ hội để sinh viên tổng hợp kiến thức, áp dụng lý thuyết vào thực tiễn và thể hiện năng lực chuyên môn. Một đồ án tốt nghiệp kỹ sư xây dựng chất lượng cao tại Khoa Xây dựng HUTECH đòi hỏi sự đầu tư nghiêm túc về thời gian, công sức và phương pháp làm việc khoa học. Nội dung đồ án thường bao quát nhiều hạng mục cốt lõi của ngành, từ thiết kế kiến trúc, tính toán kết cấu, thiết kế nền móng, đến lập dự toán và đề xuất biện pháp thi công. Sinh viên cần thể hiện khả năng sử dụng thành thạo các phần mềm chuyên ngành xây dựng như AutoCAD, Etabs, và SAP2000 để phân tích, mô hình hóa và trình bày giải pháp kỹ thuật. Quá trình thực hiện đồ án là một hành trình đầy thử thách, đòi hỏi sự hướng dẫn sát sao từ giảng viên hướng dẫn và nỗ lực tự nghiên cứu của bản thân. Việc tuân thủ quy định làm đồ án tốt nghiệp của khoa và nhà trường là yếu tố tiên quyết để đảm bảo tiến độ và chất lượng. Một đồ án thành công không chỉ giúp sinh viên đạt điểm số cao mà còn là một bản portfolio chuyên nghiệp, minh chứng cho năng lực của một kỹ sư xây dựng tương lai trước các nhà tuyển dụng. Nó phản ánh toàn diện khả năng giải quyết vấn đề, tư duy logic và kỹ năng trình bày một dự án xây dựng hoàn chỉnh.

1.1. Vai trò của đồ án tốt nghiệp ngành xây dựng dân dụng

Đồ án tốt nghiệp không đơn thuần là một bài tập lớn. Nó là một dự án mô phỏng thực tế, nơi sinh viên đóng vai trò của một kỹ sư thiết kế chủ trì. Vai trò của đồ án thể hiện ở ba khía cạnh chính: tổng hợp kiến thức, rèn luyện kỹ năng và định hướng nghề nghiệp. Về kiến thức, sinh viên phải vận dụng toàn bộ các môn học chuyên ngành như Sức bền vật liệu, Cơ học kết cấu, Bê tông cốt thép, Kết cấu thép, Nền móng công trình. Về kỹ năng, đồ án giúp trau dồi khả năng sử dụng phần mềm, kỹ năng lập thuyết minh đồ án xây dựng mạch lạc, và kỹ năng thể hiện bản vẽ kết cấu chuyên nghiệp. Quá trình làm việc độc lập dưới sự giám sát của giảng viên cũng giúp hình thành tư duy phản biện và khả năng giải quyết các vấn đề kỹ thuật phức tạp. Hơn nữa, việc lựa chọn đề tài đồ án tốt nghiệp xây dựng cũng là bước định hướng sự nghiệp, giúp sinh viên xác định lĩnh vực mình yêu thích, dù đó là thiết kế kết cấu, quản lý dự án hay giám sát thi công.

1.2. Quy định làm đồ án tốt nghiệp tại Khoa Xây dựng HUTECH

Để đảm bảo tính thống nhất và chất lượng, Khoa Xây dựng HUTECH ban hành các quy định làm đồ án tốt nghiệp rất cụ thể. Các quy định này bao gồm tiêu chuẩn về việc lựa chọn đề tài, yêu cầu về cấu trúc và nội dung của bản thuyết minh, quy cách trình bày bản vẽ kỹ thuật, và các mốc thời gian quan trọng cần tuân thủ. Sinh viên cần nắm rõ các yêu cầu về khối lượng công việc, ví dụ như số lượng chương trong thuyết minh, số lượng bản vẽ A1 cần hoàn thành, và các hạng mục tính toán bắt buộc. Đặc biệt, quy định về trích dẫn tài liệu tham khảo đồ án xây dựng và chống đạo văn được nhấn mạnh để đảm bảo tính trung thực trong nghiên cứu khoa học. Việc thường xuyên trao đổi với giảng viên hướng dẫn và tuân thủ nghiêm ngặt các quy định này là chìa khóa để hoàn thành đồ án đúng hạn và đạt kết quả tốt nhất, tránh những sai sót không đáng có khi trình bày trước hội đồng chấm đồ án.

II. Thách thức khi chọn đề tài lập thuyết minh đồ án xây dựng

Giai đoạn khởi đầu thực hiện đồ án tốt nghiệp kỹ sư xây dựng luôn tiềm ẩn nhiều thách thức, đặc biệt trong việc lựa chọn đề tài và xây dựng cấu trúc thuyết minh. Việc chọn một đề tài không phù hợp với năng lực hoặc sở thích có thể dẫn đến tình trạng mất phương hướng và giảm sút động lực. Nhiều sinh viên gặp khó khăn khi phải cân bằng giữa một đề tài có tính mới mẻ, sáng tạo và một đề tài có tính khả thi, đủ dữ liệu để thực hiện. Một thách thức khác là việc xây dựng một bản thuyết minh đồ án xây dựng logic, đầy đủ và súc tích. Thuyết minh không chỉ là bản mô tả các bước tính toán, mà còn phải thể hiện được cơ sở lý thuyết, luận cứ lựa chọn giải pháp và phân tích kết quả. Việc sắp xếp các chương mục, trình bày các bảng biểu, hình ảnh và công thức một cách khoa học đòi hỏi kỹ năng tổng hợp và biên soạn tốt. Hơn nữa, việc tìm kiếm và chọn lọc tài liệu tham khảo đồ án xây dựng uy tín cũng là một trở ngại. Trong bối cảnh thông tin đa dạng, việc xác định các tiêu chuẩn, quy chuẩn và tài liệu học thuật đáng tin cậy để làm cơ sở cho các tính toán là vô cùng quan trọng. Sự hỗ trợ từ giảng viên hướng dẫn trong giai đoạn này là cực kỳ cần thiết để định hình ý tưởng và cấu trúc cho toàn bộ đồ án.

2.1. Phương pháp lựa chọn đề tài đồ án tốt nghiệp xây dựng

Lựa chọn đề tài đồ án tốt nghiệp xây dựng là quyết định mang tính chiến lược. Một phương pháp hiệu quả là bắt đầu từ việc xác định lĩnh vực chuyên sâu mà bản thân quan tâm, ví dụ như nhà cao tầng, công trình công nghiệp, cầu đường, hay xử lý nền đất yếu. Tiếp theo, sinh viên nên tham khảo các đề tài của những khóa trước, nghiên cứu các công trình thực tế đang được xây dựng để tìm kiếm ý tưởng. Điều quan trọng là phải đánh giá tính khả thi của đề tài: liệu có đủ số liệu kiến trúc, địa chất hay không, và phạm vi tính toán có phù hợp với thời gian cho phép hay không. Thảo luận cởi mở với giảng viên hướng dẫn về các ý tưởng sơ bộ sẽ giúp nhận được những góp ý quý báu để tinh chỉnh và chốt đề tài cuối cùng, đảm bảo đề tài vừa sức và có giá trị thực tiễn.

2.2. Xây dựng cấu trúc thuyết minh đồ án xây dựng logic

Một bản thuyết minh đồ án xây dựng được đánh giá cao phải có cấu trúc chặt chẽ và logic. Cấu trúc điển hình thường bắt đầu bằng chương giới thiệu tổng quan công trình, nêu rõ sự cần thiết và mục tiêu của đề tài. Các chương tiếp theo đi sâu vào các phần tính toán cốt lõi. Dựa trên tài liệu tham khảo "THUYẾT MINH ĐỒ ÁN TỐT NGHIỆP" của sinh viên Lê Huỳnh Quang (HUTECH), một cấu trúc chuẩn bao gồm: Phần 1: Giới thiệu kiến trúc công trình; Phần 2: Tính toán kết cấu phần thân (sàn, cầu thang, khung); Phần 3: Tính toán nền móng công trình. Mỗi phần lại được chia thành các chương nhỏ hơn, trình bày chi tiết về cơ sở tính toán, lựa chọn sơ bộ tiết diện, xác định tải trọng, phân tích nội lực và tính toán cốt thép. Việc lập một dàn ý chi tiết ngay từ đầu sẽ giúp quá trình viết thuyết minh diễn ra suôn sẻ và mạch lạc hơn.

III. Phương pháp tính toán kết cấu công trình trong đồ án HUTECH

Tính toán kết cấu là phần trọng tâm và chiếm khối lượng lớn nhất trong một đồ án tốt nghiệp kỹ sư xây dựng. Tại HUTECH, sinh viên được yêu cầu phải thể hiện năng lực phân tích và thiết kế các cấu kiện chịu lực chính của công trình một cách chi tiết và chính xác. Quá trình này bắt đầu từ việc lựa chọn giải pháp kết cấu hợp lý, xác định sơ bộ kích thước tiết diện của dầm, sàn, cột. Sau đó, sinh viên phải tiến hành tính toán tải trọng tác dụng lên công trình, bao gồm tĩnh tải và hoạt tải, theo các tiêu chuẩn hiện hành. Công cụ hỗ trợ không thể thiếu trong giai đoạn này là các phần mềm chuyên ngành xây dựng. Cụ thể, phần mềm SAP2000 hoặc Etabs được sử dụng rộng rãi để mô hình hóa hệ kết cấu không gian, tổ hợp tải trọng và phân tích nội lực. Kết quả nội lực từ phần mềm là cơ sở để tiến hành tính toán và bố trí cốt thép cho từng cấu kiện. Toàn bộ quá trình tính toán này phải được trình bày rõ ràng trong thuyết minh đồ án xây dựng, kèm theo các bảng kết quả và hình ảnh minh họa. Cuối cùng, các kết quả này được thể hiện một cách trực quan và chi tiết qua các bản vẽ kết cấu bằng phần mềm AutoCAD, đảm bảo tính chính xác và khả thi cho thi công sau này.

3.1. Phân tích và mô hình hóa bằng phần mềm chuyên ngành

Việc sử dụng các phần mềm chuyên ngành xây dựng như Etabs hay SAP2000 là kỹ năng bắt buộc. Quá trình này đòi hỏi sinh viên phải mô hình hóa chính xác hệ kết cấu của công trình, bao gồm việc định nghĩa vật liệu (bê tông, cốt thép), khai báo tiết diện dầm, cột, sàn, và gán các điều kiện biên (liên kết tại móng). Sau khi mô hình hoàn tất, các trường hợp tải trọng (tĩnh tải, hoạt tải, tải trọng gió) được định nghĩa và gán lên mô hình. Bước tiếp theo là thực hiện tổ hợp tải trọng theo các trạng thái giới hạn. Phần mềm sẽ tự động phân tích và xuất ra kết quả nội lực (moment, lực cắt, lực dọc) tại các vị trí nguy hiểm nhất, cung cấp dữ liệu đầu vào đáng tin cậy cho các bước tính toán cốt thép thủ công hoặc tự động.

3.2. Tính toán nội lực khung trục và dầm dọc bằng SAP2000

Trong đồ án mẫu "Thiết kế Tòa nhà văn phòng IDT", sinh viên đã sử dụng SAP2000 để tính toán nội lực cho khung phẳng trục 2. Tài liệu ghi rõ các bước "Mô hình hóa khung trục 2 lên chương trình Sap2000", "Tổ hợp tải trọng" và trích xuất "Kết quả tổ hợp nội lực khung trục 2". Các bảng kết quả chi tiết về nội lực dầm (M3, V2) và nội lực cột (P, V2, M3) cho các tổ hợp khác nhau (COMB1, COMB2,...) là minh chứng cho việc áp dụng phần mềm một cách bài bản. Ví dụ, bảng nội lực cho thấy giá trị lực dọc trong cột CA-2 có thể lên tới -3502.89 KN (COMB1). Những số liệu này là cơ sở không thể thiếu để kiểm tra khả năng chịu lực và thiết kế kết cấu thép hoặc cốt thép bê tông cho các cấu kiện, đảm bảo sự ổn định và an toàn cho toàn bộ công trình.

3.3. Thiết kế bản vẽ kết cấu chi tiết bằng phần mềm AutoCAD

Sau khi hoàn tất các bước tính toán, toàn bộ kết quả phải được thể hiện qua bản vẽ kết cấu. Phần mềm AutoCAD là công cụ tiêu chuẩn để thực hiện công việc này. Các bản vẽ cần thiết trong một đồ án tốt nghiệp bao gồm: mặt bằng kết cấu các tầng, chi tiết bố trí thép sàn, thép dầm, thép cột, và chi tiết các cấu kiện đặc biệt như cầu thang, bể nước. Bản vẽ phải được trình bày theo đúng quy cách kỹ thuật, rõ ràng, dễ đọc, với đầy đủ các ghi chú về vật liệu, kích thước, và số hiệu cốt thép. Một bộ bản vẽ kết cấu chuyên nghiệp không chỉ thể hiện kết quả tính toán mà còn phản ánh kỹ năng trình bày và sự cẩn thận của người kỹ sư, đây là một tiêu chí quan trọng được hội đồng chấm đồ án đánh giá cao.

IV. Bí quyết thiết kế nền móng công trình cho đồ án tốt nghiệp

Thiết kế nền móng công trình là một hạng mục tối quan trọng trong đồ án tốt nghiệp kỹ sư xây dựng, quyết định đến sự ổn định và an toàn của toàn bộ công trình. Phần này đòi hỏi sinh viên phải có kiến thức vững chắc về Cơ học đất và kỹ thuật nền móng. Quá trình thiết kế bắt đầu từ việc phân tích hồ sơ địa chất công trình để nắm được đặc điểm các lớp đất, chỉ tiêu cơ lý và mực nước ngầm. Dựa trên tải trọng từ phần thân truyền xuống và điều kiện địa chất, sinh viên phải đề xuất và lựa chọn phương án móng phù hợp. Các phương án phổ biến bao gồm móng đơn, móng băng, móng bè hoặc móng cọc. Đối với các công trình nhà cao tầng hoặc xây dựng trên nền đất yếu, móng cọc (cọc ép hoặc cọc khoan nhồi) thường là giải pháp được ưu tiên. Sinh viên cần tính toán sức chịu tải của cọc theo vật liệu và theo đất nền, xác định số lượng và bố trí cọc trong đài. Sau đó, tiến hành kiểm tra và tính toán cốt thép cho đài cọc và dầm móng. Toàn bộ quá trình này phải được trình bày chi tiết trong thuyết minh đồ án xây dựng, thể hiện rõ cơ sở lựa chọn và các bước tính toán kiểm tra.

4.1. Khảo sát địa chất và lựa chọn phương án nền móng

Bước đầu tiên và quan trọng nhất là nghiên cứu kỹ hồ sơ khảo sát địa chất. Các số liệu về chiều dày, trạng thái, và các chỉ tiêu cơ lý (lực dính c, góc ma sát trong φ, modul biến dạng E) của từng lớp đất là cơ sở để đánh giá sức chịu tải và độ lún của nền. Dựa vào đó và giá trị nội lực tại chân cột, sinh viên sẽ đề xuất các phương án nền móng công trình khả thi. Ví dụ, đồ án "Thiết kế Tòa nhà văn phòng IDT" đã dành riêng "CHƯƠNG 4: SO SÁNH 2 PHƯƠNG ÁN MÓNG" để phân tích ưu nhược điểm giữa móng cọc ép và móng cọc khoan nhồi, từ đó đưa ra lựa chọn tối ưu về kỹ thuật và kinh tế. Quá trình này thể hiện tư duy phân tích và khả năng ra quyết định của một kỹ sư.

4.2. Tính toán sức chịu tải của cọc ép và cọc khoan nhồi

Sau khi chọn phương án móng cọc, việc tính toán sức chịu tải (SCT) của cọc là bắt buộc. SCT của cọc được xác định theo hai điều kiện: SCT theo vật liệu và SCT theo đất nền. SCT theo vật liệu phụ thuộc vào cường độ của bê tông và cốt thép làm cọc. SCT theo đất nền được tính toán dựa trên sức kháng mũi và sức kháng bên của cọc, phụ thuộc vào đặc tính của các lớp đất mà cọc đi qua. Trong đồ án tham khảo, mục "Tính sức chịu tải của cọc ép" và "Tính sức chịu tải của cọc khoan nhồi" được trình bày rất chi tiết. Kết quả SCT của cọc là cơ sở để xác định số lượng cọc cần thiết cho mỗi đài móng, đảm bảo móng có thể chịu được tải trọng từ công trình một cách an toàn.

V. Kinh nghiệm bảo vệ đồ án tốt nghiệp trước hội đồng chấm án

Buổi bảo vệ đồ án tốt nghiệp là chặng cuối cùng và mang tính quyết định của cả quá trình. Đây là lúc sinh viên trình bày kết quả nghiên cứu của mình trước hội đồng chấm đồ án, bao gồm các giảng viên và chuyên gia trong ngành. Để có một buổi bảo vệ thành công, sự chuẩn bị kỹ lưỡng là yếu tố then chốt. Sinh viên cần xây dựng một bài trình bày (slide) súc tích, logic, tập trung vào những điểm nổi bật và quan trọng nhất của đồ án. Nội dung trình bày nên bao quát từ lý do chọn đề tài, giải pháp kiến trúc, kết cấu, nền móng cho đến các kết quả tính toán tiêu biểu. Kỹ năng thuyết trình tự tin, rõ ràng và mạch lạc đóng vai trò quan trọng trong việc truyền tải thông tin và thuyết phục hội đồng. Bên cạnh đó, việc chuẩn bị tâm lý để trả lời các câu hỏi phản biện từ hội đồng là vô cùng cần thiết. Các câu hỏi thường xoay quanh cơ sở lựa chọn giải pháp, tính hợp lý của các giả thiết tính toán, và khả năng ứng dụng thực tế. Sự am hiểu sâu sắc về đồ án của mình, cùng với sự hỗ trợ từ giảng viên hướng dẫn trong các buổi duyệt thử, sẽ giúp sinh viên tự tin và hoàn thành xuất sắc buổi bảo vệ, xứng đáng với công sức đã bỏ ra.

5.1. Chuẩn bị slide và kỹ năng trình bày hiệu quả

Một bài trình bày hiệu quả cần có cấu trúc rõ ràng: Giới thiệu, Nội dung chính, và Kết luận. Phần slide nên tập trung vào hình ảnh, sơ đồ, bản vẽ kết cấu và các bảng biểu quan trọng thay vì chứa quá nhiều chữ. Mỗi slide nên truyền tải một thông điệp chính. Trong quá trình trình bày, cần duy trì tốc độ nói vừa phải, sử dụng ngôn ngữ chuyên ngành chính xác và tương tác bằng mắt với các thành viên trong hội đồng chấm đồ án. Việc luyện tập trình bày nhiều lần, có thể tự ghi âm hoặc trình bày trước bạn bè và giảng viên hướng dẫn, sẽ giúp kiểm soát thời gian và cải thiện sự lưu loát, tự tin.

5.2. Các câu hỏi thường gặp từ hội đồng chấm đồ án

Trong buổi bảo vệ đồ án tốt nghiệp, hội đồng thường đặt các câu hỏi để kiểm tra mức độ hiểu biết sâu của sinh viên. Các câu hỏi phổ biến bao gồm: "Tại sao lại chọn giải pháp kết cấu/móng này mà không phải giải pháp khác?", "Cơ sở nào để chọn sơ bộ kích thước tiết diện dầm/cột?", "Giải thích cách tổ hợp tải trọng trong mô hình Etabs/SAP2000?", "Nếu điều kiện địa chất thay đổi, phương án nền móng công trình có bị ảnh hưởng không?". Để trả lời tốt, sinh viên cần nắm vững lý thuyết, hiểu rõ các tiêu chuẩn áp dụng và ghi nhớ các thông số quan trọng trong thuyết minh đồ án xây dựng của mình. Việc chuẩn bị trước câu trả lời cho các câu hỏi dự kiến sẽ giúp phản ứng nhanh và chính xác hơn.

Nội dung chính

Bối cảnh và nhiệm vụ thiết kế đồ án

Đồ án tốt nghiệp kỹ sư ngành Xây dựng Dân dụng và Công nghiệp với đề tài "Thiết kế Tòa nhà Văn phòng IDT" được thực hiện bởi sinh viên Lê Huỳnh Quang (Lớp 09 HXD1, Khóa 09 HXD), dưới sự hướng dẫn chuyên môn của Th.S Trương Quang Thành tại Khoa Xây dựng – Trường Đại học Kỹ thuật Công nghệ TP.HCM (hoàn thành vào tháng 05/2011).

Bối cảnh thực tiễn của đồ án xuất phát từ nhu cầu đầu tư xây dựng các công trình công cộng cao tầng phục vụ không gian làm việc, hành chính và thương mại tại các khu đô thị phát triển. Việc thiết kế một công trình văn phòng đòi hỏi tính đồng bộ giữa công năng kiến trúc, độ an toàn chịu lực của hệ kết cấu bên trên và tính ổn định bền vững của hệ thống nền móng dưới tác động của điều kiện địa chất, thủy văn thực tế.

Nhiệm vụ thiết kế kỹ thuật của đồ án được phân định cụ thể theo 3 giai đoạn chính:

1. Nhiệm vụ 1 (Kiến trúc): Tìm hiểu sự cần thiết đầu tư, phân tích giải pháp mặt bằng, hình khối kiến trúc, các đặc điểm khí hậu - khí tượng thủy văn và các giải pháp kỹ thuật bổ trợ cho công trình Tòa nhà Văn phòng IDT.
2. Nhiệm vụ 2 (Kết cấu bên trên): Xác lập cơ sở thiết kế, xác định tải trọng, mô hình hóa và tính toán cốt thép cho các cấu kiện sàn tầng, cầu thang bộ, bể nước mái, khung phẳng trục 2 (sử dụng phần mềm SAP2000) và dầm dọc trục E tầng điển hình.
3. Nhiệm vụ 3 (Nền móng): Phân tích, tổng hợp số liệu địa chất công trình; tính toán sức chịu tải và bố trí móng theo 2 phương án: móng cọc ép và móng cọc khoan nhồi (cho các đài móng M1, M2); so sánh lựa chọn phương án nền móng tối ưu.

Đối tượng nghiên cứu và thiết kế là toàn bộ hệ thống kết cấu chịu lực của công trình Tòa nhà Văn phòng IDT. Phạm vi tính toán không gian bao gồm hệ kết cấu phần thân nhiều tầng (từ tầng hầm, tầng 1 đến tầng 8, tầng lửng và sân thượng/mái) kết hợp hệ thống móng sâu tiếp xúc với nền địa chất công trình tại địa điểm xây dựng.

---

Cơ sở tính toán và phương pháp kỹ thuật

Đồ án vận dụng các nguyên lý cơ học kết cấu, lý thuyết tính toán kết cấu bê tông cốt thép và cơ học đất – nền móng công trình xây dựng. Các cơ sở tính toán và phương pháp kỹ thuật được triển khai bao gồm:

• Khung lý thuyết và mô hình tính:
  • Tính toán bản sàn và nắp/đáy bể nước theo mô hình ô bản đơn/bản kê chịu uốn theo chu vi.
  • Tính toán cầu thang bộ theo sơ đồ bản nghiêng và dầm chiếu nghỉ, dầm chiếu tới chịu tải trọng tĩnh - hoạt tải sử dụng.
  • Tính toán hệ chịu lực chính phần thân theo sơ đồ khung phẳng (khung phẳng trục 2) và sơ đồ dầm liên tục (dầm dọc trục E tầng điển hình).
  • Tính toán sức chịu tải của cọc nền móng theo chỉ tiêu cơ lý của đất nền từ số liệu khảo sát địa chất và vật liệu cọc.
• Phương pháp phân tích và công cụ tính toán:
  • Phương pháp phần tử hữu hạn (FEM) áp dụng trên phần mềm chuyên dụng SAP2000 để giải bài toán cơ học khung phẳng trục 2 và dầm dọc trục E dưới tác dụng của các trường hợp tải trọng độc lập và tổ hợp tải trọng.
  • Phương pháp giải tích và công thức thực hành để kiểm tra võng, nứt ô bản sàn và kiểm tra ổn định tổng thể của kết cấu khung.
  • Thiết lập 26 trường hợp tổ hợp tải trọng (COMB1 đến COMB26) đối với cấu kiện cột khung phẳng và tổ hợp bao (BAO Combination: giá trị cực đại Max, cực tiểu Min) đối với các cấu kiện dầm.
• Nguồn dữ liệu: Hồ sơ bản vẽ thiết kế kiến trúc Tòa nhà Văn phòng IDT, báo cáo kết quả khảo sát địa chất công trình tại hiện trường và bảng tổng hợp khí tượng thủy văn khu vực xây dựng.

---

Nội dung chi tiết theo từng phần và chương thuyết minh

Phần 1: Giới thiệu phần kiến trúc công trình tổng quan công trình

Nội dung phần này (trang 1 đến trang 5) tập trung trình bày các tiền đề quy hoạch và kỹ thuật tổng thể của dự án:

• Tổng quan về kiến trúc và sự cần thiết đầu tư: Phân tích vai trò công năng của tòa nhà văn phòng hiện đại trong bối cảnh phát triển đô thị.
• Giải pháp về kiến trúc và kết cấu: Đề xuất bố trí không gian mặt bằng các tầng, hệ trục lưới cột, giải pháp giao thông đứng (thang bộ, thang máy), hệ bao che và lựa chọn giải pháp kết cấu khung bê tông cốt thép toàn khối.
• Đặc điểm tự nhiên và giải pháp khác: Tổng hợp số liệu khí hậu, gió, lượng mưa, nhiệt độ, khí tượng thủy văn và hệ thống cấp thoát nước, phòng cháy chữa cháy của tòa nhà.

Phần 2: Tính toán kết cấu bên trên

Chương 1: Thiết kế sàn tầng (trang 18-19)

Trình bày quy trình lựa chọn sơ bộ kích thước tiết diện dầm sàn và chiều dày bản sàn cho các tầng điển hình. Xác định tĩnh tải (trọng lượng bản thân các lớp cấu tạo sàn, vữa trát, lát gạch) và hoạt tải sử dụng theo công năng văn phòng. Thực hiện chia ô bản, tính toán nội lực mô men uốn tại nhịp và tại gối theo sơ đồ bản kê, tính toán diện tích cốt thép yêu cầu và tiến hành kiểm tra độ võng cho các ô bản chịu lực nguy hiểm.

Chương 2: Thiết kế cầu thang bộ (trang 26-28)

Xác định thông số hình học của cầu thang (chiều rộng vế thang, bậc thang, độ dốc). Thiết lập sơ đồ tính, tải trọng tác dụng lên bản thang và bản chiếu nghỉ. Tiến hành tính toán nội lực mô men, lực cắt và diện tích cốt thép chịu lực cho bản thang, bản chiếu nghỉ, dầm chiếu nghỉ và dầm chiếu tới.

Chương 3: Thiết kế bể nước mái (trang 50-51)

Xác định dung tích và kích thước hình học bể nước đặt trên mái công trình. Xác định hệ kết cấu chịu lực gồm nắp, thành bể, đáy bể và hệ dầm đỡ. Tính toán các trường hợp tải trọng (áp lực nước tác dụng lên thành và đáy bể, trọng lượng bản thân, tải trọng sửa chữa trên nắp bể). Tính toán nội lực và bố trí cốt thép cho bản nắp, dầm nắp, bản thành, bản đáy và hệ dầm đáy bể nước.

Chương 4: Thiết kế khung phẳng trục 2 (trang 104-120)

Đây là nội dung trọng tâm của kết cấu chịu lực chính phần thân:

• Lựa chọn sơ đồ và tiết diện: Xác định sơ đồ hình học khung phẳng trục 2 cắt qua toàn bộ các tầng; chọn sơ bộ kích thước tiết diện dầm khung và các cột trục 2 (từ tầng hầm đến sân thượng).
• Tải trọng và mô hình hóa: Xác định tĩnh tải (trọng lượng kết cấu, tường xây truyền vào khung), hoạt tải đứng (chất đầy, chất lệch tầng, lệch nhịp) và tải trọng ngang (gió trái, gió phải). Mô hình hóa toàn bộ kết cấu khung trục 2 trên chương trình SAP2000.
• Tổ hợp nội lực và kiểm tra: Thiết lập các trường hợp tải trọng, tổ hợp nội lực (26 tổ hợp cho cột và tổ hợp bao cho dầm). Tiến hành kiểm tra ổn định tổng thể của hệ khung phẳng.
• Tính cốt thép: Tính toán cốt thép dầm khung trục 2 (trang 104-110) dựa trên bao mô men uốn và lực cắt; tính toán cốt thép cột khung trục 2 (trang 111-120) chịu nén uốn xiên/lệch tâm phẳng qua các trường hợp tổ hợp nguy hiểm nhất.

Chương 5: Thiết kế dầm dọc trục E tầng điển hình (trang 128-131)

Thiết lập sơ đồ tính dầm liên tục dọc trục E tại cao trình tầng điển hình. Xác định kích thước tiết diện, tải trọng phân bố từ sàn và tường truyền vào. Mô hình hóa dầm dọc trục E trên SAP2000, tiến hành tổ hợp tải trọng, trích xuất kết quả nội lực và tính toán cốt thép dọc, cốt thép đai.

Phần 3: Nền móng

Chương 1: Hồ sơ địa chất (trang 136)

Tổng hợp các chỉ tiêu cơ lý của các lớp đất nền từ kết quả khoan khảo sát địa chất tại vị trí xây dựng công trình. Đánh giá khả năng chịu lực của các địa tầng, phân tích mực nước ngầm và xác định các thông số tính toán cường độ đất nền phục vụ thiết kế móng. Khái quát và đề xuất phương án móng sâu. Trích xuất tải trọng chân cột từ kết cấu bên trên truyền xuống đáy đài để làm số liệu đầu vào tính toán móng.

Chương 2: Thiết kế móng cọc ép (trang 154-163)

Lựa chọn kích thước tiết diện và vật liệu cọc bê tông cốt thép đúc sẵn. Tính toán sức chịu tải của cọc đơn theo vật liệu và theo đất nền (sử dụng chỉ tiêu cơ lý của các lớp đất). Bố trí số lượng cọc, khoảng cách tim cọc và kích thước đài móng cho đài M1. Tiến hành kiểm tra lực truyền lên đầu cọc, kiểm tra chọc thủng đài móng và tính toán cốt thép đài móng M1.

Chương 3: Thiết kế móng cọc khoan nhồi (trang 180-188)

Lựa chọn đường kính cọc khoan nhồi và cao trình đặt mũi cọc vào tầng đất tốt. Tính toán sức chịu tải của cọc khoan nhồi theo đất nền và vật liệu bê tông. Thiết kế chi tiết kết cấu đài móng M1 và đài móng M2 (tính toán số lượng cọc trong đài, kiểm tra áp lực đáy đài, kiểm tra điều kiện chống đâm thủng và tính cốt thép đài móng).

Chương 4: So sánh 2 phương án móng (trang 188-190)

So sánh đối chiếu giữa 2 giải pháp móng cọc ép và móng cọc khoan nhồi dựa trên các tiêu chí: khối lượng thi công, tính khả thi kỹ thuật trong điều kiện địa chất công trình, khả năng chịu lực của móng đối với tải trọng lớn của tòa nhà cao tầng và mức độ an toàn cho các công trình lân cận.

Phần 4: Phụ lục kết quả nội lực và tổ hợp tải trọng

Phụ lục trình bày sơ đồ hình học gán nhãn phần tử dầm, cột và toàn bộ bảng dữ liệu xuất từ SAP2000:

• Bảng nội lực dầm khung trục 2: Trích xuất giá trị lực dọc ($P$), lực cắt ($V_2$), mô men uốn ($M_3$) theo đường bao tổ hợp (BAO Combination) cho từng phần tử dầm từ tầng 1 đến tầng 8, tầng lửng và sân thượng (D1-1 đến D1-4, D2-1 đến D2-5, D3-1 đến D3-5, D4-1 đến D4-5, D5-1 đến D5-5, D6-1 đến D6-5, D7-1 đến D7-5, D8-1 đến D8-5, DL-1 đến DL-5, DST-1 đến DST-5).
• Bảng nội lực cột khung trục 2: Trích xuất lực dọc ($P$), lực cắt ($V_2$), mô men uốn ($M_3$) tại các vị trí chân cột (CA-H, CA-2, CA-5, CA-8, CB-2, CB-5, CB-8) qua 26 tổ hợp tải trọng (COMB1 đến COMB26).

---

Kết quả tính toán và số liệu kỹ thuật chính

Thuyết minh và phụ lục đồ án cung cấp chi tiết các kết quả nội lực tính toán phần tử khung trục 2 bằng chương trình SAP2000.

1. Số liệu nội lực cột khung trục 2 dưới tác dụng của các tổ hợp tải trọng

Bảng dưới đây tổng hợp giá trị lực dọc nén lớn nhất ($P_{max}$), nhỏ nhất ($P_{min}$) và các tổ hợp tải trọng đại diện tại vị trí chân các cột khung trục 2:

Vị trí cột	Tầng / Cao trình	$P$ tại COMB1 (kN)	$P$ lớn nhất (kN) / Tổ hợp	$P$ nhỏ nhất (kN) / Tổ hợp	Mô men $M_3$ tiêu biểu (kNm)
CA-H	Chân cột tầng hầm	-4330.37	-4384.99 (COMB11)	-3456.54 (COMB10)	0.18 - 3.35
CA-2	Chân cột tầng 2	-3502.90	-3529.62 (COMB11)	-2818.65 (COMB10)	0.39 - 3.60
CA-5	Chân cột tầng 5	-2116.05	-2114.46 (COMB11)	-1731.33 (COMB10)	0.01 - 3.72
CA-8	Chân cột tầng 8	-774.28	-768.76 (COMB11)	-662.90 (COMB10)	0.38 - 3.94
CB-2	Chân cột tầng 2	-4280.23	-4211.13 (COMB12)	-3546.23 (COMB9)	0.54 - 3.59
CB-5	Chân cột tầng 5	-2610.75	-2568.73 (COMB12)	-2175.71 (COMB9)	0.30 - 3.93
CB-8	Chân cột tầng 8	-947.21	-934.03 (COMB11)	-806.91 (COMB10)	0.61 - 3.20

Ghi chú: Giá trị dấu âm (-) thể hiện trạng thái chịu nén của phần tử cột bê tông cốt thép. Lực nén dọc tăng dần tuyến tính từ tầng trên (tầng 8) xuống tầng dưới (tầng hầm CA-H đạt cực đại -4384.99 kN).

2. Số liệu nội lực dầm khung trục 2 theo đường bao tổ hợp (BAO Combination)

• Dầm tầng sân thượng (DST):
  • Phần tử DST-1: Lực cắt $V_2$ Max = 62.19 kN, Min = 55.00 kN.
  • Phần tử DST-2: Mô men $M_3$ Max = -32.33 kNm, Min = -52.36 kNm.
  • Phần tử DST-3: Mô men $M_3$ Max = -29.92 kNm, Min = -39.72 kNm.
  • Phần tử DST-4: Mô men $M_3$ Max = -34.01 kNm, Min = -45.70 kNm (tại trạm x = 4.25 m Min là -45.20 kNm).
  • Phần tử DST-5: Mô men $M_3$ Max = -30.42 kNm, Min = -52.00 kNm.
• Dầm các tầng điển hình (D2, D3, D4, D5, D6, D7, D8, DL):
  • Lực cắt $V_2$ tại các phần tử dầm biên nhịp 1 (D2-1, D3-1, D4-1, D5-1, D6-1, D7-1, D8-1, DL-1): Giá trị Max đạt 72.05 kN (tại trạm 0 m) và Min đạt 54.48 kN.
  • Phần tử D6-5: Mô men $M_3$ Max = 26.87 kNm, Min = -14.11 kNm.
  • Phần tử D7-5: Mô men $M_3$ Max = 1.62 kNm, Min = -44.35 kNm.
  • Phần tử D8-5: Mô men $M_3$ Max = -11.07 kNm, Min = -45.10 kNm.
  • Phần tử DL-2: Mô men $M_3$ Max = 7.61 kNm, Min = -29.73 kNm.

3. Đóng góp và giải pháp kỹ thuật

• Xây dựng hoàn chỉnh chu trình tính toán một công trình dân dụng nhiều tầng từ giai đoạn phân tích mặt bằng, xác định tải trọng, mô hình hóa giải nội lực đến bố trí chi tiết cốt thép cho toàn bộ các cấu kiện chịu lực chính và phụ.
• Thiết lập bảng tổ hợp nội lực gồm 26 trường hợp tải trọng phức hợp trên phần mềm SAP2000, hỗ trợ việc bao quát các trạng thái bất lợi nhất tác động lên kết cấu khung.
• Thực hiện tính toán và so sánh song song 2 phương án móng cọc sâu (cọc ép và cọc khoan nhồi) cho các đài móng đại diện M1, M2, đưa ra cơ sở số liệu kỹ thuật làm tiền đề lựa chọn phương án nền móng khả thi.

---

Hạn chế và phạm vi áp dụng

• Hạn chế về mô hình tính toán: Đồ án giải quyết bài toán chịu lực tổng thể phần thân dựa trên mô hình khung phẳng 2D (khung phẳng trục 2) và dầm dọc một trục (trục E) thay vì mô hình hóa không gian 3D toàn khối đa trục. Điều này giới hạn việc xét đến sự tương tác không gian phức tạp và hiệu ứng xoắn tổng thể khi công trình chịu tải trọng gió động hoặc động đất.
• Phạm vi dữ liệu địa chất và khí hậu: Số liệu tính toán móng và tải trọng gió phụ thuộc hoàn toàn vào điều kiện địa chất công trình và đặc điểm khí tượng thủy văn tại khu vực xây dựng công trình Tòa nhà Văn phòng IDT (năm 2011).
• Phạm vi áp dụng: Thuyết minh được thiết kế theo các tiêu chuẩn xây dựng hiện hành tại thời điểm thực hiện (năm 2011), phù hợp làm tài liệu mẫu học thuật phục vụ giảng dạy, học tập đồ án tốt nghiệp kỹ sư ngành Xây dựng Dân dụng và Công nghiệp.

---

Giá trị tham khảo

Thuyết minh đồ án tốt nghiệp này mang lại giá trị tham khảo kỹ thuật trong các khía cạnh:

• Đối tượng tham khảo: Sinh viên chuyên ngành Xây dựng Dân dụng và Công nghiệp, Kỹ thuật Công trình Xây dựng đang thực hiện đồ án môn học Bê tông cốt thép, Đồ án Nền móng hoặc Đồ án tốt nghiệp kỹ sư xây dựng.
• Nội dung giá trị nhất:
  • Quy trình tính toán cấu kiện phụ: Các bước chọn sơ đồ, tính toán tải trọng và bố trí cốt thép cho bản thang bộ và bể nước mái (bản thành, bản nắp, bản đáy, dầm đáy) được trình bày logic và mạch lạc.
  • Phương pháp mô hình hóa và xử lý nội lực khung: Quy trình thiết lập 26 tổ hợp tải trọng cột và bao nội lực dầm trên SAP2000, cách thức trích xuất và tra cứu dữ liệu phục vụ tính cốt thép cột lệch tâm và dầm chịu uốn.
  • Tài liệu so sánh móng: Quy trình tính toán kiểm tra song song giữa móng cọc ép và móng cọc khoan nhồi cho cùng một công trình với số liệu tải trọng chân cột thực tế.

---

Câu hỏi thường gặp

1. Đồ án Tòa nhà Văn phòng IDT do ai thực hiện và thuộc đơn vị đào tạo nào?
Đồ án do sinh viên Lê Huỳnh Quang (Lớp 09 HXD1, Khóa 09 HXD) thực hiện dưới sự hướng dẫn của Th.S Trương Quang Thành tại Khoa Xây dựng, Trường Đại học Kỹ thuật Công nghệ TP.HCM (hoàn thành tháng 05/2011).

2. Khung phẳng nào của công trình được lựa chọn để mô hình hóa và tính toán chi tiết?
Khung phẳng trục 2 được chọn để mô hình hóa trên phần mềm SAP2000, bao gồm các bước tính toán tải trọng, tổ hợp nội lực, kiểm tra ổn định và tính cốt thép cho toàn bộ dầm (trang 104-110) và cột (trang 111-120) của khung này.

3. Số lượng tổ hợp tải trọng được thiết lập để tính toán nội lực cột khung trục 2 là bao nhiêu?
Có tất cả 26 tổ hợp tải trọng (từ COMB1 đến COMB26) được thiết lập và tính toán để tìm ra các cặp nội lực nguy hiểm nhất ($P, M_3, V_2$) phục vụ thiết kế cốt thép cột.

4. Lực dọc nén lớn nhất tác dụng lên vị trí chân cột tầng hầm (CA-H) đạt giá trị bao nhiêu?
Theo bảng phụ lục xuất từ SAP2000, lực dọc nén lớn nhất tại chân cột CA-H là $-4384.99\text{ kN}$ xuất hiện ở trường hợp tổ hợp COMB11 (ở COMB1 là $-4330.37\text{ kN}$).

5. Trong Phần 3 (Nền móng), tác giả đã thiết kế và so sánh những phương án móng nào?
Tác giả đã tính toán thiết kế chi tiết 2 phương án móng sâu gồm: Móng cọc ép (tính toán cho đài M1 tại Chương 2) và Móng cọc khoan nhồi (tính toán cho đài M1, M2 tại Chương 3), sau đó thực hiện so sánh kỹ thuật ở Chương 4.

---

Kết luận

Thuyết minh đồ án tốt nghiệp "Thiết kế Tòa nhà Văn phòng IDT" của tác giả Lê Huỳnh Quang là một tài liệu thiết kế kỹ thuật hoàn chỉnh và đồng bộ cho công trình nhà nhiều tầng bê tông cốt thép. Bố cục thuyết minh bao quát trọn vẹn từ tổng quan kiến trúc, tính toán chi tiết các cấu kiện kết cấu phần thân thông qua phần mềm SAP2000 đến thiết kế so sánh các phương án móng cọc sâu. Toàn bộ số liệu nội lực, tổ hợp tải trọng và quy trình tính toán được trình bày nhất quán, mang lại giá trị học thuật và tài liệu tham khảo thực hành kỹ thuật cao cho sinh viên ngành xây dựng công trình.

Trích đoạn nội dung tài liệu

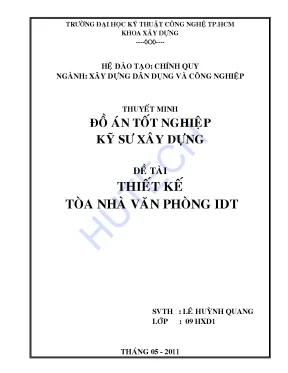

ÑAÏI HOÏC KYÕ THUAÄT COÂNG NGHEÄ TP.HCM KHOA XAÂY DÖÏNG -------- HEÄ ÑAØO TAÏO: CHÍNH QUY NGAØNH: XAÂY DÖÏNG DAÂN DUÏNG VAØ COÂNG NGHIEÄP THUYEÁT MINH ÑOÀ AÙN TOÁT NGHIEÄP KYÕ SÖ XAÂY DÖÏNG ÑEÀ TAØI THIEÁT KEÁ TOØA NHAØ VAÊN PHOØNG IDT SVTH : LEÂ HUYØNH QUANG LÔÙP : 09 HXD1 THAÙNG 05 - 2011 ÑAÏI HOÏC KYÕ THUAÄT COÂNG NGHEÄ TP.HCM KHOA XAÂY DÖÏNG -------- ÑOÀ AÙN TOÁT NGHIEÄP KYÕ SÖ XAÂY DÖÏNG PHAÀN KIEÁN TRUÙC PHAÀN KEÁT CAÁU GVHD GVHD Th.s TRÖÔNG QUANG THAØNH Th.s TRÖÔNG QUANG THAØNH PHAÀN MOÙNG GVHD Th.s TRÖÔNG QUANG THAØNH TP.HCM 05-2011 ÑAÏI HOÏC KYÕ THUAÄT COÂNG NGHEÄ TP.HCM KHOA XAÂY DÖÏNG -------- HEÄ ÑAØO TAÏO: CHÍNH QUY NGAØNH: XAÂY DÖÏNG DAÂN DUÏNG VAØ COÂNG NGHIEÄP PHUÏ LUÏC THUYEÁT MINH ÑOÀ AÙN TOÁT NGHIEÄP KYÕ SÖ XAÂY DÖÏNG ÑEÀ TAØI THIEÁT KEÁ TOØA NHAØ VAÊN PHOØNG IDT SVTH : LEÂ HUYØNH QUANG LÔÙP : 09 HXD1 THAÙNG 05 - 2011 aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH LÔØI CAÛM ÔN - Vôùi taát caû loøng chaân thaønh, em xin caûm ôn Ban Giaùm Hieäu nhaø tröôøng, vaø caùc thaày coâ trong khoa Xaây Döïng, ñaõ taïo moïi thuaän lôïi ñeå em coù theå hoïc hoûi nhieàu kieán thöùc quí baùu trong suoát 2 naêm qua. - Ñaëc bieät, em xin chaân thaønh caûm ôn thaày höôùng daãn Th.s Tröông Quang Thaønh ñaõ taän tình giuùp ñôõ, truyeàn ñaït cho em coù ñöôïc nhöõng kieán thöùc, kinh nghieäm vaø nhöõng lôøi khuyeân quí baùu ñeå em coù theå hoaøn thaønh ñoà aùn naøy. - Vôùi löôïng kieán thöùc vaø kinh nghieäm thöïc teá coøn haïn cheá, do vaäy khoâng theå traùnh khoûi nhöõng thieáu soùt trong quaù trình laøm ñeà taøi, em xin ñoùn nhaän nhöõng lôøi pheâ bình cuûa quyù thaày coâ cuøng caùc baïn, ñeå kieán thöùc cuûa em ngaøy caøng hoaøn thieän hôn. - Lôøi cuoái, em xin kính chuùc quí Thaày Coâ lôøi chuùc söùc khoûe vaø haïnh phuùc.

HCM thaùng 05/2011 Sinh Vieân Leâ Huyønh Quang SVTH: LEÂ HUYØNH QUANG aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH NHAÄN XEÙT CUÛA GIAÙO VIEÂN HÖÔÙNG DAÃN. Giaùo vieân höôùng daãn kyù teân. SVTH: LEÂ HUYØNH QUANG aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH MUÏC LUÏC PHAÀN 1: GIÔÙI THIEÄU PHAÀN KIEÁN TRUÙC COÂNG TRÌNH TOÅNG QUAN COÂNG TRÌNH .Toång quan veà kieán truùc .Söï caàn thieát phaûi ñaàu tö .Giaûi phaùp veà kieán truùc .Giaûi phaùp veà keát caáu .Toång quan veà ñaëc ñieåm khí haäu-khí töôïng thuûy vaên .Toång quan veà caùc giaûi phaùp khaùc. 5 PHAÀN 2: TÍNH TOAÙN KEÁT CAÁU BEÂN TREÂN CÔ SÔÛ THIEÁT KE Á.

6-8 CHÖÔNG 1: THIEÁT KEÁ SAØN TAÀNG. Choïn tieát dieän daàm –saøn. Tính taûi troïng taùc duïng leân caùc oâ baûn saøn. Tính noäi löïc cho töøng oâ baûn.

Tính coát theùp cho töøng oâ baûn. Kieåm tra ñoä voõng cho oâ baûn keâ. 18-19 CHÖÔNG 2: THIEÁT KEÁ CAÀU THANG BOÄ. Choïn kích thöôùc tieát dieän.

Tính baûn chieáu nghæ vaø baûn thang. Tính noäi löïc vaø coát theùp cho daàm chieáu nghæ. Tính noäi löïc vaø coát theùp cho daàm chieáu tôùi. 26-28 CHÖÔNG 3: THIEÁT KEÁ BEÅ NÖÔÙC MAÙI.

Heä chòu löïc vaø kích thöôùc beå nöôùc. Tính toaùn baûn thaønh. Tính toaùn baûn naép. Tính toaùn daàm naép.

Tính toaùn baûn ñaùy. Tính toaùn daàm ñaùy. 50-51 CHÖÔNG 4: THIEÁT KEÁ KHUNG PHAÚNG TRUÏC 2. Choïn sô ñoà tính.

Choïn kích thöôùc daàm. Choïn kích thöôùc coät. Moâ hình sô ñoà tính. Tính toaùn taûi troïng taùc duïng leân khung truïc 2.

Moâ hình hoùa khung truïc 2 leân chöông trình Sap2000. Caùc tröôøng hôïp taûi troïng taùc duïng leân moâ hình khung truïc 2. Toå hôïp taûi troïng. Keát quaû toå hôïp noäi löïc khung truïc 2.

Kieåm tra oån ñònh. Tính coát theùp daàm khung truïc 2. 104-110 SVTH: LEÂ HUYØNH QUANG aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH 4. Tính coát theùp coät khung truïc 2.

111-120 CHÖÔNG 5: THIEÁT KEÁ DAÀM DOÏC TRUÏC E TAÀNG ÑIEÅN HÌNH. Choïn sô ñoà tính. Choïn sô boä kích thöôùc tieát dieän. Tính toaùn taûi troïng taùc duïng leân daàm.

Moâ hình hoùa daàm doïc truïc E leân chöông trình Sap2000. Toå hôïp taûi troïng vaø keát quaû toå hôïp noäi löïc. Tính toaùn coát theùp. 128-131 PHAÀN 3: NEÀN MOÙNG CHÖÔNG1:HOÀ SÔ ÑÒA CHAÁT.

Toång hôïp vaø xöû lyù ñòa chaát tính toaùn moùng. Khaùi quaùt vaø choïn phöông aùn moùng. Noäi löïc tính toaùn moùng. 136 CHÖÔNG 2: THIEÁT KEÁ MOÙNG COÏC EÙP.

Kích thöôùc, vaät lieäu coïc. Tính söùc chòu taûi cuûa coïc eùp. Tính toaùn moùng M1. 154-163 CHÖÔNG 3: THIEÁT KEÁ MOÙNG COÏC KHOAN NHOÀI.

Tính söùc chòu taûi cuûa coïc khoan nhoài. Tính toaùn moùng M1. Tính toaùn moùng M2. 180-188 CHÖÔNG 4: SO SAÙNH 2 PHÖÔNG AÙN MOÙNG.

188-190 PHAÀN 4: PHUÏ LUÏC SVTH: LEÂ HUYØNH QUANG aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH PHAÀN 4 : PHUÏ LUÏC Sô ñoà tính khung truïc 2 SVTH: LEÂ HUYØNH QUANG trang 1 aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH NOÄI LÖÏC DAÀM KHUNG TRUÏC 2 Sô ñoà vaø kyù hieäu phaàn töû coät, daàm khung truïc 2 SVTH: LEÂ HUYØNH QUANG trang 2 aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH 1. Noäi löïc daàm khung truïc 2 TABLE: Frame Station OutputCase CaseType StepType P V2 M3 Text m Text Text Text KN KN KN-m D1-1 0 BAO Combination Max 14.25 BAO Combination Max 14.25 BAO Combination Max 14.5 BAO Combination Max 14.5518593 D1-1 0 BAO Combination Min -14.25 BAO Combination Min -14.25 BAO Combination Min -14.5 BAO Combination Min -14.174013 D1-2 0 BAO Combination Max 5.25 BAO Combination Max 5.25 BAO Combination Max 5.5 BAO Combination Max 5.3123636 D1-2 0 BAO Combination Min -13.25 BAO Combination Min -13.25 BAO Combination Min -13.5 BAO Combination Min -13.1977064 D1-3 0 BAO Combination Max 9.25 BAO Combination Max 9.25 BAO Combination Max 9.5 BAO Combination Max 9.4219803 D1-3 0 BAO Combination Min -11.25 BAO Combination Min -11.25 BAO Combination Min -11.5 BAO Combination Min -11.4202549 D1-4 0 BAO Combination Max 21.25 BAO Combination Max 21.25 BAO Combination Max 21.5 BAO Combination Max 21.3202617 D1-4 0 BAO Combination Min -2.25 BAO Combination Min -2.25 BAO Combination Min -2.5 BAO Combination Min -2.9620901 D2-1 0 BAO Combination Max 0 69.65 BAO Combination Max 0 71.3 BAO Combination Max 0 72.0521 D2-1 0 BAO Combination Min 0 51.65 BAO Combination Min 0 53.3 BAO Combination Min 0 54.4755 D2-2 0 BAO Combination Max 21.25 BAO Combination Max 21.25 BAO Combination Max 21.5 BAO Combination Max 21.4467307 D2-2 0 BAO Combination Min -16.25 BAO Combination Min -16.25 BAO Combination Min -16.5 BAO Combination Min -16.2200111 D2-3 0 BAO Combination Max 12.8 BAO Combination Max 12.8 BAO Combination Max 12.16734294 SVTH: LEÂ HUYØNH QUANG trang 3 aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH D2-3 4.25 BAO Combination Max 12.25 BAO Combination Max 12.5 BAO Combination Max 12.1333106 D2-3 0 BAO Combination Min -9.8 BAO Combination Min -9.8 BAO Combination Min -9.25 BAO Combination Min -9.25 BAO Combination Min -9.5 BAO Combination Min -9.4326393 D2-4 0 BAO Combination Max 12.25 BAO Combination Max 12.25 BAO Combination Max 12.7 BAO Combination Max 12.7 BAO Combination Max 12.5 BAO Combination Max 12.3756307 D2-4 0 BAO Combination Min -6.25 BAO Combination Min -6.25 BAO Combination Min -6.7 BAO Combination Min -6.7 BAO Combination Min -6.5 BAO Combination Min -6.2699218 D2-5 0 BAO Combination Max 22.25 BAO Combination Max 22.25 BAO Combination Max 22.5 BAO Combination Max 22.6859135 D2-5 0 BAO Combination Min -17.25 BAO Combination Min -17.25 BAO Combination Min -17.5 BAO Combination Min -17.6892262 D3-1 0 BAO Combination Max 0 69.65 BAO Combination Max 0 71.3 BAO Combination Max 0 72.0521 D3-1 0 BAO Combination Min 0 51.65 BAO Combination Min 0 53.3 BAO Combination Min 0 54.4755 D3-2 0 BAO Combination Max 15.25 BAO Combination Max 15.25 BAO Combination Max 15.5 BAO Combination Max 15.5206299 D3-2 0 BAO Combination Min -8.25 BAO Combination Min -8.25 BAO Combination Min -8.5 BAO Combination Min -8.861048 D3-3 0 BAO Combination Max 4.8 BAO Combination Max 4.8 BAO Combination Max 4.25 BAO Combination Max 4.25 BAO Combination Max 4.5 BAO Combination Max 4.6793941 D3-3 0 BAO Combination Min -4.8 BAO Combination Min -4.8 BAO Combination Min -4.25 BAO Combination Min -4.25 BAO Combination Min -4.5 BAO Combination Min -4.1686132 SVTH: LEÂ HUYØNH QUANG trang 4 aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH D3-4 0 BAO Combination Max 6.25 BAO Combination Max 6.25 BAO Combination Max 6.7 BAO Combination Max 6.7 BAO Combination Max 6.5 BAO Combination Max 6.6722599 D3-4 0 BAO Combination Min -0.25 BAO Combination Min -0.25 BAO Combination Min -0.7 BAO Combination Min -0.7 BAO Combination Min -0.5 BAO Combination Min -0.1064965 D3-5 0 BAO Combination Max 16.25 BAO Combination Max 16.25 BAO Combination Max 16.5 BAO Combination Max 16.0713684 D3-5 0 BAO Combination Min -5.25 BAO Combination Min -5.25 BAO Combination Min -5.5 BAO Combination Min -5.9029048 D4-1 0 BAO Combination Max 0 69.65 BAO Combination Max 0 71.3 BAO Combination Max 0 72.0521 D4-1 0 BAO Combination Min 0 51.65 BAO Combination Min 0 53.3 BAO Combination Min 0 54.4755 D4-2 0 BAO Combination Max -1.25 BAO Combination Max -1.25 BAO Combination Max -1.5 BAO Combination Max -1.3965427 D4-2 0 BAO Combination Min -27.25 BAO Combination Min -27.25 BAO Combination Min -27.5 BAO Combination Min -27.0299793 D4-3 0 BAO Combination Max -5.8 BAO Combination Max -5.8 BAO Combination Max -5.25 BAO Combination Max -5.25 BAO Combination Max -5.5 BAO Combination Max -5.5173022 D4-3 0 BAO Combination Min -17.8 BAO Combination Min -17.8 BAO Combination Min -17.25 BAO Combination Min -17.25 BAO Combination Min -17.5 BAO Combination Min -17.93835 D4-4 0 BAO Combination Max -7.25 BAO Combination Max -7.25 BAO Combination Max -7.7 BAO Combination Max -7.7 BAO Combination Max -7.5 BAO Combination Max -7.3123964 D4-4 0 BAO Combination Min -18.25 BAO Combination Min -18.25 BAO Combination Min -18.7422361 SVTH: LEÂ HUYØNH QUANG trang 5 aùn toát nghieäp Kyõ sö, Khoùa 09 HXD GVHD: Th.s TRÖÔNG QUANG THAØNH D4-4 6.7 BAO Combination Min -18.7 BAO Combination Min -18.5 BAO Combination Min -18.8186302 D4-5 0 BAO Combination Max -5.25 BAO Combination Max -5.25 BAO Combination Max -5.5 BAO Combination Max -5.1807621 D4-5 0 BAO Combination Min -29.25 BAO Combination Min -29.25 BAO Combination Min -29.5 BAO Combination Min -29.7971588 D5-1 0 BAO Combination Max 0 69.65 BAO Combination Max 0 71.3 BAO Combination Max 0 72.0521 D5-1 0 BAO Combination Min 0 51.65 BAO Combination Min 0 53.3 BAO Combination Min 0 54.4755 D5-2 0 BAO Combination Max 23.25 BAO Combination Max 23.25 BAO Combination Max 23.5 BAO Combination Max 23.5853352 D5-2 0 BAO Combination Min -16.25 BAO Combination Min -16.25 BAO Combination Min -16.5 BAO Combination Min -16.4445684 D5-3 0 BAO Combination Max 10.8 BAO Combination Max 10.8 BAO Combination Max 10.25 BAO Combination Max 10.25 BAO Combination Max 10.5 BAO Combination Max 10.3554944 D5-3 0 BAO Combination Min -6.8 BAO Combination Min -6.8 BAO Combination Min -6.25 BAO Combination Min -6.25 BAO Combination Min -6.5 BAO Combination Min -6.9812191 D5-4 0 BAO Combination Max 10.25 BAO Combination Max 10.25 BAO Combination Max 10.7 BAO Combination Max 10.7 BAO Combination Max 10.5 BAO Combination Max 10.2590533 D5-4 0 BAO Combination Min -6.25 BAO Combination Min -6.25 BAO Combination Min -6.7 BAO Combination Min -6.7 BAO Combination Min -6.5 BAO Combination Min -6.
