Thuyết minh đồ án tổ chức thi công Khu nhà ở Quốc phòng - ThS Trịnh Tuấn

Tìm hiểu thuyết minh đồ án tổ chức thi công dưới sự hướng dẫn của ThS Trịnh Tuấn. Hướng dẫn chi tiết về lập kế hoạch, quản lý tiến độ và kỹ thuật thi công.

• Người hướng dẫn: Giáo sư, PGS.TS. Nguyễn Hữu Đạt
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Xây dựng dân dụng và công nghiệp
• Đề tài: Thuyết minh đồ án tổ chức thi công công trình Khu nhà ở quốc phòng
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2022
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về thuyết minh đồ án tổ chức thi công

Thuyết minh đồ án tổ chức thi công là tài liệu quan trọng trong quản lý dự án xây dựng, cung cấp cơ sở pháp lý và kỹ thuật cho quá trình thi công công trình. Tài liệu này trình bày chi tiết các giải pháp thiết kế, kế hoạch tiến độ, bố trí mặt bằng thi công và nguồn lực cần thiết. Đối với dự án khu nhà ở quốc phòng tại Long Bình, thuyết minh bao gồm phân tích đặc điểm công trình, giải pháp kết cấu, hệ thống giao thông và yêu cầu an toàn lao động. Nội dung được xây dựng dựa trên tiêu chuẩn ngành, đảm bảo tính khả thi và hiệu quả kinh tế. Tài liệu đóng vai trò then chốt trong việc phối hợp giữa chủ đầu tư, đơn vị thi công và cơ quan quản lý.

1.1. Đặc điểm công trình khu nhà ở quốc phòng

Công trình có quy mô 6 tầng nổi, 1 tầng hầm và 1 tầng mái với diện tích xây dựng 737 m2. Kết cấu khung bê tông cốt thép toàn khối kết hợp vách cứng, sàn dầm, đảm bảo độ bền vững. Chiều cao tầng điển hình 3,2m, tầng kỹ thuật 3,4m. Hệ thống giao thông gồm ram dốc tầng hầm (độ dốc 18%) và cầu thang bê tông. Tường xây gạch ống dày 200mm, tường ngăn 100mm. Giải pháp kiến trúc sử dụng gạch ceramic sáng màu, tạo cảm giác thông thoáng và hài hòa cho không gian sống.

1.2. Các giải pháp thiết kế chính

Giải pháp kết cấu sử dụng khung bê tông cốt thép toàn khối, cột hình L/T kết hợp tường gạch 200mm. Dầm có nhiều kích thước (200x400mm đến 400x400mm) chịu tải trọng tường xây. Sàn dày 120mm (phòng kỹ thuật 200mm). Mặt bằng hình chữ nhật tối ưu diện tích sử dụng. Tầng hầm bố trí ram dốc thuận tiện, tầng 1 dành cho sảnh dịch vụ. Hệ thống chiếu sáng, thông gió và thoát nước được tích hợp trong thiết kế.

II. Phân tích tiến độ thi công và phân đợt sản xuất

Thuyết minh trình bày tiến độ thi công chi tiết theo từng phân đợt, đảm bảo tiến độ hoàn thành công trình. Dữ liệu khối lượng công tác được phân chia theo phân đoạn, bao gồm gia công lắp dựng cốp pha, lắp dựng cốt thép, đổ bê tông và tháo dỡ cốp pha. Phương thức sản xuất được lựa chọn dựa trên điều kiện thực tế, ưu tiên sử dụng công nghệ hiện đại. Bảng thông số thời gian thể hiện mối quan hệ giữa khối lượng công việc và nguồn lực. Phân đợt thi công được chia thành các giai đoạn như vách-cột, dầm-sàn, tường ngăn, đảm bảo tiến độ hợp lý.

2.1. Phân chia phân đợt thi công hợp lý

Phân đợt thi công được chia thành 23 đợt, tập trung vào từng hạng mục chính. Ví dụ, đợt 11 tập trung đổ bê tông dầm, sàn tầng 3; đợt 12 cho vách-cột tầng 3. Mỗi đợt có khối lượng công việc xác định, phối hợp nhân lực và thiết bị. Phương thức sản xuất sử dụng đổ bê tông tại chỗ kết hợp lắp dựng cốp pha. Tiến độ được tối ưu hóa để giảm thiểu thời gian chờ đợi, đảm bảo chất lượng thi công.

2.2. Đánh giá biểu đồ nhân lực và nguồn lực

Biểu đồ nhân lực thể hiện nhu cầu lao động theo từng giai đoạn thi công. Nhu cầu nhân lực cao nhất vào giai đoạn đổ bê tông và lắp dựng cốp pha. Máy móc thiết bị được bố trí hợp lý, bao gồm cần cẩu, máy trộn bê tông và thiết bị an toàn. Lán trại công nhân được thiết kế đủ diện tích, đảm bảo điều kiện sinh hoạt. Nguồn cung cấp vật liệu được lập kế hoạch chi tiết, tránh tình trạng thiếu hụt.

III. Giải pháp tổ chức thi công và quản lý chất lượng

Giải pháp tổ chức thi công bao gồm bố trí tổng mặt bằng thi công, quản lý chất lượng và an toàn lao động. Tổng mặt bằng thi công xác định vị trí kho bãi, lán trại, hệ thống giao thông nội bộ. Quản lý chất lượng thông qua kiểm soát vật liệu, nghiệm thu công tác thi công. An toàn lao động được đảm bảo bằng thiết bị bảo hộ, huấn luyện công nhân. Hệ thống quản lý tiến độ sử dụng phần mềm chuyên dụng, theo dõi sát sao tiến độ thực tế. Giải pháp này đảm bảo thi công đúng tiến độ, chất lượng và an toàn.

3.1. Bố trí tổng mặt bằng thi công khoa học

Tổng mặt bằng thi công được tính toán dựa trên nhu cầu nhân lực, vật tư và thiết bị. Kho bãi được bố trí gần vị trí thi công để thuận tiện vận chuyển. Lán trại công nhân có diện tích đủ, đảm bảo vệ sinh môi trường. Hệ thống giao thông nội bộ được thiết kế tránh ùn tắc. Khu vực thi công được phân chia rõ ràng, tránh xung đột giữa các hạng mục. Ánh sáng, nước sạch và hệ thống thoát nước được bố trí hợp lý.

3.2. Quản lý chất lượng và an toàn lao động

Quản lý chất lượng thông qua kiểm tra vật liệu đầu vào, nghiệm thu công tác thi công. An toàn lao động được đảm bảo bằng thiết bị bảo hộ cá nhân, huấn luyện công nhân. Hệ thống quản lý chất lượng ISO 9001 được áp dụng. Kiểm soát môi trường thi công, đảm bảo không gây ô nhiễm. Đánh giá rủi ro và lập kế hoạch ứng phó. Giải pháp này đảm bảo thi công an toàn, chất lượng, đúng tiến độ.

IV. Kết luận và ứng dụng trong thực tiễn xây dựng

Thuyết minh đồ án tổ chức thi công khu nhà ở quốc phòng là tài liệu quan trọng, cung cấp cơ sở pháp lý và kỹ thuật cho quá trình thi công. Tài liệu trình bày đầy đủ các giải pháp thiết kế, tiến độ thi công, bố trí mặt bằng và quản lý chất lượng. Áp dụng trong thực tiễn, thuyết minh giúp tối ưu hóa nguồn lực, đảm bảo tiến độ và chất lượng công trình. Đây là mô hình tổ chức thi công hiệu quả, có thể áp dụng cho các dự án xây dựng tương tự. Tài liệu đóng vai trò tham khảo quan trọng cho sinh viên ngành xây dựng.

4.1. Đánh giá hiệu quả tổ chức thi công

Tổ chức thi công hiệu quả nhờ phân đợt hợp lý, tiến độ rõ ràng. Quản lý chất lượng chặt chẽ, đảm bảo công trình đạt tiêu chuẩn. An toàn lao động được đảm bảo, giảm thiểu tai nạn. Nguồn lực được tối ưu hóa, tiết kiệm chi phí. Tiến độ thi công được theo dõi sát sao, điều chỉnh kịp thời. Đây là mô hình tổ chức thi công thành công, có thể nhân rộng.

4.2. Ứng dụng trong đào tạo ngành xây dựng

Thuyết minh đồ án tổ chức thi công là tài liệu tham khảo quan trọng cho sinh viên ngành xây dựng. Tài liệu cung cấp kiến thức thực tế về quản lý dự án, tổ chức thi công. Sinh viên có thể học hỏi phương pháp lập tiến độ, bố trí mặt bằng thi công. Áp dụng trong đồ án tốt nghiệp, nghiên cứu khoa học. Đây là cầu nối giữa lý thuyết và thực tiễn, nâng cao chất lượng đào tạo.

Trích đoạn nội dung tài liệu

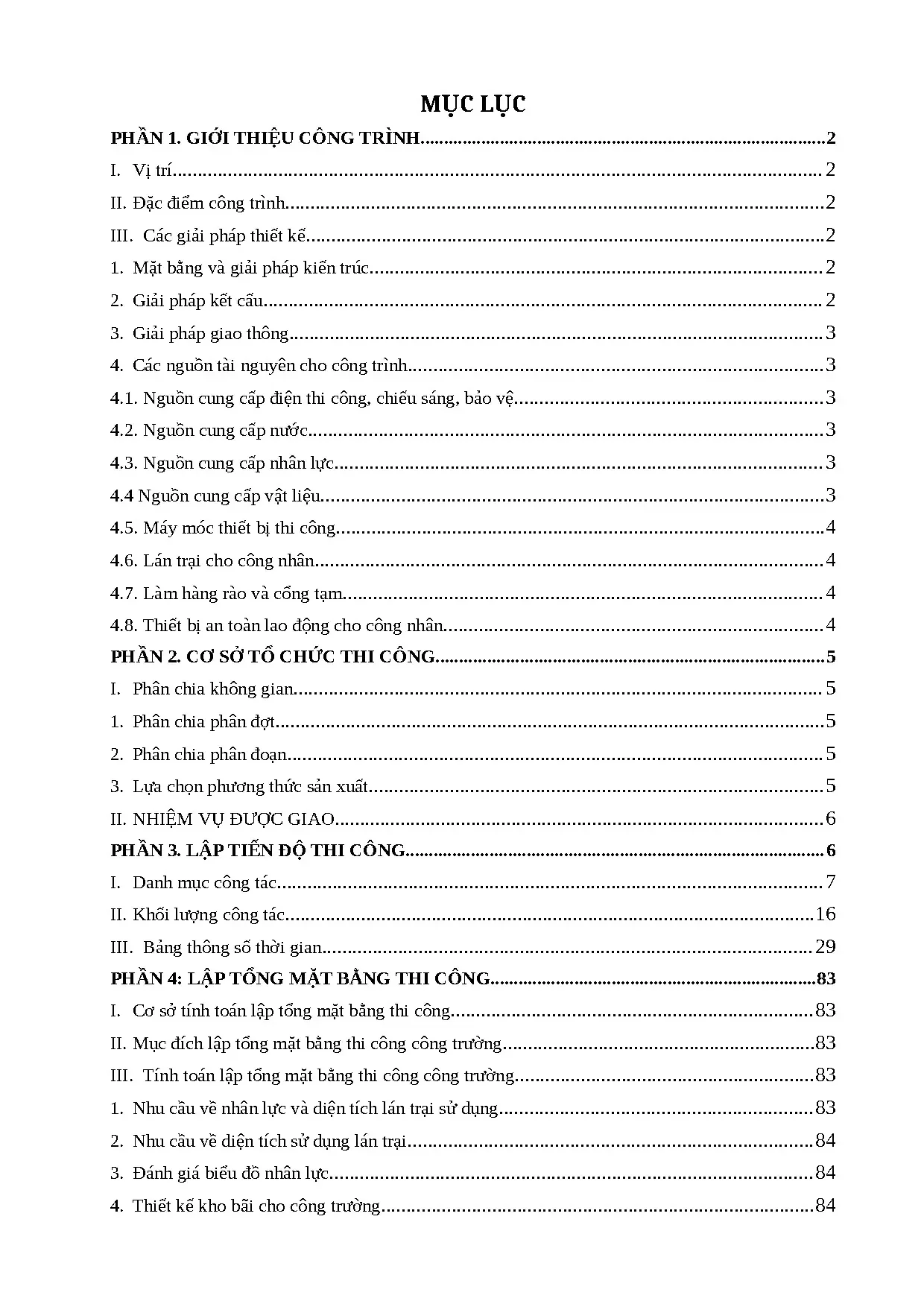

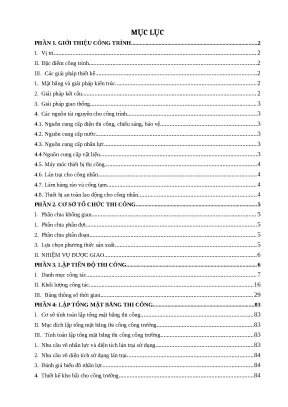

MỤC LỤC PHẦN 1. GIỚI THIỆU CÔNG TRÌNH. Đặc điểm công trình. Các giải pháp thiết kế.

Mặt bằng và giải pháp kiến trúc. Giải pháp kết cấu. Giải pháp giao thông. Các nguồn tài nguyên cho công trình.

Nguồn cung cấp điện thi công, chiếu sáng, bảo vệ. Nguồn cung cấp nước. Nguồn cung cấp nhân lực.4 Nguồn cung cấp vật liệu. Máy móc thiết bị thi công.

Lán trại cho công nhân. Làm hàng rào và cổng tạm. Thiết bị an toàn lao động cho công nhân. CƠ SỞ TỔ CHỨC THI CÔNG.

Phân chia không gian. Phân chia phân đợt. Phân chia phân đoạn. Lựa chọn phương thức sản xuất.

NHIỆM VỤ ĐƯỢC GIAO. LẬP TIẾN ĐỘ THI CÔNG. Danh mục công tác. Khối lượng công tác.

Bảng thông số thời gian. 29 PHẦN 4: LẬP TỔNG MẶT BẰNG THI CÔNG. Cơ sở tính toán lập tổng mặt bằng thi công. Mục đích lập tổng mặt bằng thi công công trường.

Tính toán lập tổng mặt bằng thi công công trường. Nhu cầu về nhân lực và diện tích lán trại sử dụng. Nhu cầu về diện tích sử dụng lán trại. Đánh giá biểu đồ nhân lực.

Thiết kế kho bãi cho công trường. GIỚI THIỆU CÔNG TRÌNH I. Vị trí Tên công trình: KHU NHÀ Ở QUỐC PHÒNG Địa điểm xây dựng: Khu công nghiệp Long Bình – Biên Hòa – Đồng Nai Chủ đầu tư: Tổng cục kĩ thuật II. Đặc điểm công trình Quy mô công trình Công trình cấp III.

Số tầng: 6 tầng nổi, 1 tầng hầm và 1 tầng mái. Diện tích xây dựng: 737 m2 Tổng diện tích sàn : 4548 m2 Chiều cao công trình 16,6m; chiều cao tầng 1 là 3,6m, tầng điển hình là 3,2m, chiều cao tầng kỹ thuật là 3,4m. Cao trình sàn tầng 1 ở vị trí +0,00m. Cao trình mặt đất tự nhiên -0,45m.

Các giải pháp thiết kế 1. Mặt bằng và giải pháp kiến trúc Mặt bằng có dạng hình chữ nhật. Tầng hầm: nằm ở code -2,7m được bố trí ram dốc từ mặt đất đến tầng hầm (độ dốc i = 18%), giúp cho việc thuận tiện lưu thông lên xuống tầng hầm. Tầng 1: nằm ở code 0,00m là sảnh, khu dịch vụ và phòng trực.

Tầng điển hình (tầng 2-4): đây là mặt bằng nhà ở chung, khu sinh hoạt tập thể. Tầng mái có phòng kĩ thuật dễ dàng sửa chữa về kĩ thuật của khối nhà ở. Các tầng đều sử dụng gạch ceramic màu sáng cho sàn và ốp chân tường; bậc thang, tam cấp được lát gạch granit màu nâu đỏ tạo cảm giác thông thoáng và hài hòa. Giải pháp kết cấu Dạng kết cấu của công trình là sử dụng khung bê tông cốt thép toàn khối.

Kết cấu khung chịu lực chính kết hợp với vách cứng, sàn có dầm. Toàn bộ công trình là một khối thống nhất. Khung gồm các cấu kiện có kích thước: - Vách cứng, cột : hình L, T kết hợp với tường gạch 200 giúp tối đa diện tích sử dụng - Dầm: có nhiều kích thước tùy theo bề rộng nhịp với các kích thước: 200x400 mm, 200x450 mm, 200x350mm, 200x500 mm, 200x600 mm, 200x650 mm, 300x400mm, 300x500mm, 400x400 mm. - Sàn cho các tầng dày 120 mm, đối với sàn phòng kĩ thuật là 200mm Tường bao dày 200, xây bằng gạch ống, cách nhiệt tốt, dễ kết hợp với nhau và nhẹ nhàng cho khối xây.

Tường ngăn giữa các phòng là 100. Cột, dầm, sàn được đổ bê tông tại chỗ. Hệ dầm dọc có tác dụng chia nhỏ các ô sàn, chịu tải trọng của tường xây trên nó, vừa tạo độ cứng không gian cho nhà. Chiều cao tầng điển hình là 3,2m.

Giải pháp khung BTCT với dầm đổ toàn khối, bố trí các dầm trên đầu cột và gác qua vách cứng. Giải pháp giao thông Được đặt tại phường Long Bình, thành phố Biên Hoà, tỉnh Đồng Nai, Việt Nam, Khu Công Nghiệp Long Bình (Loteco) chỉ cách thành phố Hồ Chí Minh 30km, sân bay quốc tế Tân Sơn Nhất 33km, Cảng Cát Lái 30km, Cảng Thị Vải – Cái Mép 49km. Nằm gần hệ thống sông Đồng Nai và hai Quốc Lộ lớn là Quốc lộ 1A và Quốc lộ 51 nối trực tiếp thành phố Biên Hòa với hệ thống cảng Thị Vải – nơi tập trung trung chuyển khoảng 40% container ở Việt Nam, tỉnh Bà Rịa Vũng Tàu. Với sự thuận tiện của giao thông đường bộ, đường thủy và hàng không.

Khu công nghiệp Long Bình thực sự có một vị trí lí tưởng, tiết kiệm chi phí và thời gian. Do công trình nằm trong thành phố và gần mặt đường giao thông chính nên việc vận chuyển vật tư được dễ dàng, máy thi công thuận lợi ra vào khu đất xây dựng. Tuy nhiên phải chấp hành thời gian lưu thông của xe vận chuyển trong khu dân cư (chỉ được phép chạy từ 22h đến 5h sáng hôm sau). Bên cạnh đó các xe vận chuyển cần phải có thiết bị che chắn tránh rơi rớt vật liệu trên đường vận chuyển.

Các nguồn tài nguyên cho công trình 4. Nguồn cung cấp điện thi công, chiếu sáng, bảo vệ Nguồn điện chính sử dụng trong công trình lấy từ tủ điện phía trước công trình của mạng lưới điện quốc gia và đảm bảo cung cấp liên tục cho công trường. Tuy nhiên, bên cạnh đó, công trường còn được trang bị thêm một máy phát điện riêng để đảm bảo nguồn điện luôn ổn định và liên tục cho công trường khi nguồn điện từ lưới điện quốc gia gặp sự cố. Đường dây cáp đến công trường được treo trên các cột điện hạ thế tạm bằng bằng tre gỗ.

Nguồn cung cấp nước Nước dùng trong công trường được thiết kế từ hệ thống cấp nước của thành phố và đàm bảo lưu lượng cần thiết trong suốt quá trình sử dụng. Đường thoát nước thải ra đường thoát nước chung của thành phố. Ta thiết lập các tuyến dẫn vào công trường nhằm sử dụng cho công tác thi công công trình, sinh hoạt tạm thời của công nhân và kỹ thuật. Nguồn cung cấp nhân lực Ngoài nguồn nhân công trong các tổ đội thi công của nhà thầu, thì vẫn phải thuê thêm nguồn nhân công từ bên ngoài.

Đặc biệt là những ngày đổ bê tông, số lượng công nhân tăng mạnh. Tuy nhiên, đặc thù công trình nằm ở TP. Biên Hòa tỉnh Đồng Nai, một trung tâm công nghiệp của miền Nam, nên nguồn nhân công khá dồi dào và có tính lưu động và chuyên môn hóa cao Bên cạnh đó ta cũng tổ chức các lớp huấn luyện về an toàn lao động cho công nhân trong công trình.4 Nguồn cung cấp vật liệu Do công trình xây dựng ở trung tâm thành phố, đường sá khu vực thuận lợi để vận chuyển vật liệu đến công trình, có thể lựa chọn nhiều nguồn cung cấp vật liệu với giá cả hợp lí, xe vận chuyển có thể chạy tới công trường xây dựng, vì thế chúng ta có thể tiết kiệm nhiều khoản so với vật liệu phải vận chuyển qua nhiều công đoạn. Tình hình giao thông thuận lợi nên chúng ta ưu tiên vận chuyển bằng đường ô tô với các loại tải trọng phù hợp.

4 Giả thiết nơi cung ứng vật tư xây dựng: Công ty TNHH Một Thành Viên Xây Dựng & Sản Xuất Vật Liệu Xây Dựng Biên Hòa. Địa chỉ: K4/79C Ấp Tân Bản, Quốc Lộ 1, P. Biên Hòa, Đồng Nai, Tân Mai, Thành phố Biên Hòa, Đồng Nai. Máy móc thiết bị thi công Có nhiều loại và số lượng để ta chọn cho phù hợp với quy mô công trình.

Một số máy cần thiết phục vụ cho công tác thi công phần thân công trình: - Cần trục tháp 25T: Vận chuyển vật liệu, tham gia vào đổ bê tông cột, sê nô theo bán kính hoạt động của cần trục. - Máy vận thăng 3T: vận chuyển con người và vật liệu lên cao. - Xe ô tô vận chuyển: Vận chuyển đất ra khỏi công trường, chuyên chở vật liệu cần thiết. - Máy bơm bê tông: Bơm bê tông theo phương đứng và ngang công trình - Máy đầm dùi: phục vụ công tác đổ bê tông - Xe chở bê tông tươi.

- Máy cắt, kéo, uốn thép và máy hàn phục vụ công tác cốt thép - Máy trộn vữa 150L: phục vụ công tác hoàn thiện 4. Lán trại cho công nhân Làm lán trại tạm cho công nhân ở lại công trường, nhà tạm cho các kỹ sư cán bộ Bố trí công nhân vệ sinh xung quanh công trình sau mỗi ngày làm việc. Làm hàng rào và cổng tạm Xung quanh khu vực thi công làm hàng rào tạm, làm cổng cho công trường để kiểm soát chặt chẽ vật tư, máy móc 4. Thiết bị an toàn lao động cho công nhân Cung cấp đầy đủ các dụng cụ bảo hộ lao động cho công nhân làm việc tại công trường.

Đồng thời cũng cung cấp tài liệu và kiến thức về an toàn lao động cho công nhân, thường xuyên mở các lớp tập huấn về an toàn lao động hoặc phổ biến kiến thức trước mỗi ca làm việc cho công nhân để họ luôn ý thức được tầm quan trọng của an toàn lao động, qua đó giúp nâng cao ý thức chấp hành nghiêm chỉnh nội qui an toàn lao động tại công trường. CƠ SỞ TỔ CHỨC THI CÔNG I. Phân chia không gian 1. Phân chia phân đợt Mặt dù cấp độ bền bê tông của cột, dầm, sàn là một khối thống nhất nhưng do công trình có vách nên việc thi công cột, vách, dầm, sàn chung là không khả thi và không đảm bảo.

Việc kiểm soát được chất lượng khi đổ bê tông tại vị trí giao giữa vách và dầm sàn khó vì mật độ cốt thép tại đó khá dày đặc Nên chia phân đoạn làm vách trước, sau đó làm dầm, sàn, cột Mạch ngừng của phân đợt được đặt tại vị trí cách đáy dầm có cao độ thấp nhất 50 mm. Nguồn nhân công được luân chuyển, cuốn chiếu, ổn định được nhân lực trong suốt quá trình thi công. Phân chia phân đoạn Cơ sở phân chia : Do khối lượng bê tông sàn khi đổ < 250 m 3 nên trong bài đồ án này chỉ chia một phân đoạn 3. Lựa chọn phương thức sản xuất Có 3 phương pháp tổ chức sản xuất: Phương pháp tuần tự: có ưu điểm – dễ tổ chức sản xuất và quản lý chất lượng, chế độ sử dụng tài nguyên thấp và ổn định.
