Đồ án về Kích Thước Khung Ngang trong Kết Cấu Thép

Khám phá đồ án thép kích thước khung ngang, hướng dẫn chi tiết về thiết kế và tính toán khung thép hiệu quả cho công trình xây dựng.

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Đồ Án Thép Kích Thước Khung Ngang
• Loại tài liệu: Đồ Án Tốt Nghiệp
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

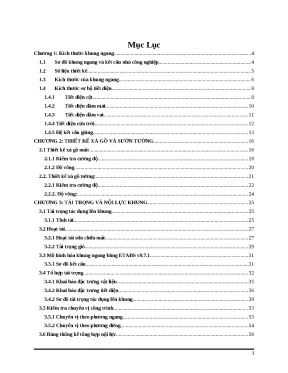

Mục lục chi tiết

• 1. CHƯƠNG 1: KÍCH THƯỚC KHUNG NGANG
• 1.1. Sơ đồ khung ngang và kết cấu nhà công nghiệp
• 1.2. Số liệu thiết kế
• 1.3. Kích thước của khung ngang
• 1.4. Kích thước sơ bộ tiết diện
• 1.4.1. Tiết diện cột
• 1.4.2. Tiết diện dầm mái
• 1.4.3. Tiết diện dầm vai
• 1.4.4. Tiết diện cửa trời
• 1.5. Hệ kết cấu giằng
• 1.5.1. Hệ giằng mái
• 1.5.2. Hệ giằng cột
• 2. CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG
• 2.1. Thiết kế xà gồ mái
• 2.1.1. Kiểm tra cường độ
• 2.2. Thiết kế xà gồ tường
• 2.2.1. Kiểm tra cường độ
• 3. CHƯƠNG 3: TẢI TRỌNG VÀ NỘI LỰC KHUNG
• 3.1. Tải trọng tác dụng lên khung
• 3.1.1. Tĩnh tải
• 3.1.2. Hoạt tải sửa chữa mái
• 3.1.3. Hoạt tải cầu trục
• 3.2. Tải trọng gió
• 3.3. Mô hình hóa khung ngang bằng ETABS v9.1
• 3.4. Tổ hợp tải trọng
• 4. CHƯƠNG 4: THIẾT KẾ CỘT
• 4.1. Kiểm tra tiết diện cột
• 4.1.1. Thông số chung
• 4.1.2. Kiểm tra điều kiện khống chế độ mảnh
• 4.1.3. Kiểm tra điều kiện độ bền
• 4.1.4. Kiểm tra điều kiện ổn định tổng thể
• 4.1.5. Kiểm tra điều kiện ổn định cục bộ bản cánh và bản bụng
• 4.2. Thiết kế liên kết bản cánh với bản bụng
• 5. CHƯƠNG 5: THIẾT KẾ XÀ NGANG
• 5.1. Tiết diện tại nách khung
• 5.2. Tiết diện tại đỉnh khung
• 5.3. Thiết kế liên kết hàn bản cánh và bản bụng dầm
• 6. CHƯƠNG 6: THIẾT KẾ LIÊN KẾT CỘT
• 6.1. Chi tiết chân cột
• 6.1.1. Thiết kế bản đế
• 6.1.2. Thiết kế dầm đế
• 6.1.3. Thiết kế sườn ngăn A
• 6.1.4. Thiết kế sườn ngăn B
• 6.1.5. Thiết kế bu lông neo
• 6.1.6. Thiết kế đường hàn liên kết cột vào bản đế
• 6.2. Chi tiết vai cột
• 6.2.1. Kiểm tra tiết diện vai cột
• 6.2.2. Kiểm tra ép mặt cục bộ tại bản bụng vai cột
• 6.2.3. Kiểm tra chuyển vị tại vị trí đặt lực
• 6.2.4. Thiết kế liên kết giữa dầm vai và cột
• 6.2.5. Thiết kế sườn ngang gia cường
• 6.3. Chi tiết liên kết xà với cột
• 6.3.1. Thiết kế bu lông liên kết
• 6.3.2. Thiết kế bản bích
• 6.3.3. Thiết kế đường hàn liên kết tiết diện xà ngang với mặt bích
• 6.4. Chi tiết xà ở đỉnh
• 6.4.1. Thiết kế bu lông liên kết
• 6.4.2. Thiết kế bản bích
• 6.4.3. Thiết kế đường liên kết tiết diện xà ngang với mặt bích
• 6.5. Liên kết chân cửa trời
• 6.5.1. Kiểm tra điều kiện bền
• 6.5.2. Kiểm tra bu lông tại vị trí cột cửa mái
• 6.5.3. Thiết kế bản bích
• 6.6. Thiết kế chi tiết nối xà ngang
• 6.6.1. Thiết kế bu lông liên kết
• 6.6.2. Tính toán mặt bích
• 6.6.3. Thiết kế liên kết mặt bích với cột và xà ngang
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về đồ án thép kích thước khung ngang

Đồ án thép kích thước khung ngang là một phần quan trọng trong thiết kế kết cấu nhà công nghiệp. Khung ngang thường được sử dụng để chịu tải trọng và đảm bảo tính ổn định cho công trình. Việc thiết kế khung ngang không chỉ yêu cầu tính toán chính xác mà còn cần phải tuân thủ các tiêu chuẩn kỹ thuật hiện hành.

1.1. Khung ngang thép và vai trò trong xây dựng

Khung ngang thép là cấu trúc chính trong các công trình công nghiệp, giúp phân phối tải trọng và duy trì sự ổn định. Việc lựa chọn vật liệu và kích thước khung ngang là rất quan trọng để đảm bảo an toàn cho công trình.

1.2. Các tiêu chuẩn thiết kế khung thép

Tiêu chuẩn thiết kế khung thép bao gồm các quy định về kích thước, vật liệu và phương pháp tính toán. Các tiêu chuẩn này giúp đảm bảo rằng khung ngang có thể chịu được các tải trọng tác động trong suốt vòng đời của công trình.

II. Vấn đề và thách thức trong thiết kế khung ngang

Thiết kế khung ngang gặp nhiều thách thức, bao gồm việc tính toán tải trọng, lựa chọn vật liệu và đảm bảo tính ổn định. Các yếu tố như tải trọng gió, tải trọng động và điều kiện môi trường cũng cần được xem xét kỹ lưỡng.

2.1. Tải trọng tác động lên khung ngang

Tải trọng tác động lên khung ngang bao gồm tải trọng tĩnh và tải trọng động. Việc xác định chính xác các loại tải trọng này là rất quan trọng để đảm bảo an toàn cho công trình.

2.2. Các yếu tố ảnh hưởng đến thiết kế khung ngang

Các yếu tố như điều kiện thời tiết, loại vật liệu và phương pháp thi công có thể ảnh hưởng đến thiết kế khung ngang. Cần phải xem xét tất cả các yếu tố này để đưa ra giải pháp thiết kế tối ưu.

III. Phương pháp tính toán khung thép hiệu quả

Phương pháp tính toán khung thép bao gồm việc sử dụng các phần mềm mô phỏng và các công thức tính toán truyền thống. Việc áp dụng công nghệ hiện đại giúp nâng cao độ chính xác và hiệu quả trong thiết kế.

3.1. Sử dụng phần mềm ETABS trong thiết kế

Phần mềm ETABS là công cụ mạnh mẽ giúp mô phỏng và phân tích khung ngang. Việc sử dụng phần mềm này giúp tiết kiệm thời gian và nâng cao độ chính xác trong tính toán.

3.2. Các công thức tính toán cơ bản

Các công thức tính toán cơ bản cho khung ngang bao gồm tính toán nội lực, mô men và lực cắt. Những công thức này cần được áp dụng đúng cách để đảm bảo an toàn cho công trình.

IV. Ứng dụng thực tiễn của khung ngang thép

Khung ngang thép được ứng dụng rộng rãi trong xây dựng nhà xưởng, kho bãi và các công trình công nghiệp khác. Việc sử dụng khung ngang thép giúp tăng cường tính ổn định và giảm chi phí xây dựng.

4.1. Ví dụ về ứng dụng khung ngang trong công trình

Nhiều công trình công nghiệp hiện nay sử dụng khung ngang thép để tối ưu hóa không gian và giảm chi phí. Các ví dụ điển hình bao gồm nhà máy sản xuất và kho chứa hàng.

4.2. Lợi ích của việc sử dụng khung ngang thép

Việc sử dụng khung ngang thép mang lại nhiều lợi ích như khả năng chịu lực tốt, độ bền cao và thời gian thi công nhanh chóng. Điều này giúp các nhà đầu tư tiết kiệm chi phí và thời gian.

V. Kết luận và tương lai của thiết kế khung ngang

Thiết kế khung ngang thép sẽ tiếp tục phát triển với sự tiến bộ của công nghệ và vật liệu mới. Các nhà thiết kế cần cập nhật các tiêu chuẩn và công nghệ mới để đảm bảo an toàn và hiệu quả cho các công trình.

5.1. Xu hướng phát triển trong thiết kế khung ngang

Xu hướng hiện nay là sử dụng các vật liệu nhẹ và bền hơn trong thiết kế khung ngang. Điều này không chỉ giúp giảm trọng lượng mà còn tăng cường độ bền cho công trình.

5.2. Tương lai của khung ngang thép trong xây dựng

Khung ngang thép sẽ tiếp tục là lựa chọn hàng đầu trong xây dựng công nghiệp. Sự phát triển của công nghệ sẽ mở ra nhiều cơ hội mới cho thiết kế và thi công khung ngang.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong lĩnh vực xây dựng công nghiệp, nhà xưởng một tầng sử dụng khung thép tiền chế là giải pháp kết cấu phổ biến nhờ khả năng vượt nhịp lớn, thời gian thi công nhanh và tối ưu hóa không gian sản xuất. Đề tài tập trung vào việc tính toán, thiết kế kết cấu khung chịu lực cho nhà xưởng công nghiệp một tầng, một nhịp bằng thép định hình kết hợp thép tổ hợp hàn, có trang bị hệ thống cầu trục hoạt động phục vụ dây chuyền nâng hạ hàng hóa.

Nhiệm vụ thiết kế kỹ thuật của đồ án được xác định theo các bước cụ thể:

1. Xác lập kích thước hình học sơ bộ của khung ngang, hệ thống cửa trời thông gió và bố trí hệ kết cấu giằng không gian.
2. Thiết kế, kiểm toán các cấu kiện bao che và chịu lực phụ bao gồm xà gồ mái và sườn tường.
3. Xác định các thành phần tải trọng tác dụng lên khung ngang (tĩnh tải, hoạt tải sửa chữa mái, hoạt tải cầu trục và tải trọng gió), mô hình hóa phân tích nội lực bằng phần mềm chuyên dụng và lập bảng tổ hợp nội lực nguy hiểm.
4. Kiểm tra khả năng chịu lực, điều kiện độ mảnh, độ bền, ổn định tổng thể và ổn định cục bộ của cột khung và xà ngang.
5. Thiết kế chi tiết các nút liên kết cấu kiện: liên kết chân cột với móng, vai cột đỡ dầm cầu trục, nách khung, đỉnh khung, liên kết chân cửa trời và các vị trí nối xà ngang.

Đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Kết cấu khung ngang chịu lực chính bằng thép tổ hợp tiết diện chữ I, hệ kết cấu bao che và hệ giằng nhà công nghiệp.
• Phạm vi không gian: Công trình nhà xưởng một tầng, một nhịp có nhịp khung $L = 24\text{ m}$, chiều dài toàn bộ nhà $B_{\text{tổng}} = 60\text{ m}$, bước cột $B = 6\text{ m}$ (gồm 10 bước gian), cao trình đỉnh ray cầu trục $H_r = 8.0\text{ m}$, độ dốc mái $i = 10%$ (góc nghiêng $\alpha \approx 6^\circ$).
• Phạm vi điều kiện tự nhiên và vận hành: Địa điểm xây dựng thuộc vùng áp lực gió II-B; sức trục nâng của cầu trục $Q = 10\text{ T}$ (nhịp cầu trục $L_k = 22\text{ m}$); cao trình mặt liên kết móng tại $\pm 0.000$.

---

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và tiêu chuẩn áp dụng

Đồ án xây dựng dựa trên phương pháp trạng thái giới hạn trong thiết kế kết cấu thép, kiểm soát trạng thái giới hạn về cường độ (khả năng chịu lực, ổn định) và trạng thái giới hạn về sử dụng (độ võng, chuyển vị đỉnh cột):

• Tiêu chuẩn tải trọng: Áp dụng TCVN 2737-1995 để xác định tải trọng gió, hoạt tải sửa chữa mái, hệ số tin cậy và nguyên tắc tổ hợp tải trọng cơ bản 1 và cơ bản 2.
• Lý thuyết ổn định và biến dạng kết cấu: Kiểm tra độ mảnh giới hạn $[\lambda]$, điều kiện ổn định tổng thể ngoài mặt phẳng và trong mặt phẳng uốn, điều kiện ổn định cục bộ của bản bụng ($h_w/t_w$) và bản cánh ($b_f/t_f$) chịu uốn - nén đồng thời.
• Lý thuyết đường ảnh hưởng: Sử dụng phương pháp xếp tải trên đường ảnh hưởng phản lực gối tựa để xác định áp lực đứng lớn nhất ($D_{\max}$), áp lực đứng nhỏ nhất ($D_{\min}$) và lực hãm ngang ($T$) do cầu trục truyền vào vai cột.

Phương pháp nghiên cứu và tính toán

• Phương pháp giải tích cơ học: Tính toán thủ công các hệ số khí động, áp lực gió phân bố, tải trọng tĩnh rải đều của tôn và xà gồ, độ võng của cấu kiện uốn xiên.
• Phương pháp phần tử hữu hạn (FEM): Sử dụng phần mềm ETABS v9.1 để mô hình hóa sơ đồ khung phẳng 2D, gán đặc trưng hình học tiết diện tổ hợp, gán các trường hợp tải trọng và giải bài toán tìm nội lực ($M, N, V$) tại các tiết diện đặc trưng.
• Phương pháp tổ hợp nội lực: Lập ma trận tổ hợp tải trọng nhằm tìm ra 3 cặp nội lực bất lợi nhất tại mỗi tiết diện kiểm tra: $(M_{\max}, N_{\text{tương ứng}}, V_{\text{tương ứng}})$, $(M_{\min}, N_{\text{tương ứng}}, V_{\text{tương ứng}})$, $(N_{\max}, M_{\text{tương ứng}}, V_{\text{tương ứng}})$.

Nguồn dữ liệu và thông số vật liệu

• Vật liệu thép: Thép kết cấu CCT34 có cường độ tính toán $f = 21\text{ kN/cm}^2$, mô đun đàn hồi $E = 2.1 \times 10^4\text{ kN/cm}^2$.
• Vật liệu hàn và liên kết: Que hàn N42 đường kính $d = 3 \div 5\text{ mm}$ (hoặc công nghệ hàn tự động tương đương); bu lông liên kết cường độ thường và bu lông neo móng.
• Bê tông móng: Cấp độ bền B20, cường độ chịu nén tính toán $R_b = 11.5\text{ MPa}$.
• Vật liệu bao che: Tôn múi tráng kẽm Hoa Sen dày $0.7\text{ mm}$ (trọng lượng $4.4\text{ kg/m}^2$).

---

Nội dung chính theo từng chương

Chương 1: Kích thước khung ngang

Chương 1 thiết lập các kích thước hình học chính của khung phẳng, tính toán kích thước bao che và lựa chọn sơ bộ kích thước tiết diện cho toàn bộ các bộ phận kết cấu:

• Kích thước cột khung: Chiều cao cột tính từ mặt móng đến đáy xà ngang đạt $H = H_1 + H_2 + H_3 = 8000 + 1300 + 0 = 9300\text{ mm}$, trong đó chiều cao phần cột trên (từ mặt trên vai đỡ dầm cầu trục đến đáy xà ngang) là $H_t = H_2 + h_{\text{dct}} + h_r = 1300 + 700 + 200 = 2200\text{ mm}$; chiều cao phần cột dưới từ mặt móng đến mặt vai cột là $H_d = H - H_t = 7100\text{ mm}$.
• Kích thước xà ngang và cửa trời: Xà ngang có độ dốc $i = 10%$, tiết diện thay đổi với đoạn vát mở rộng tại nách khung kéo dài $0.4$ chiều dài nửa xà; cửa trời bố trí thông gió chạy dọc mái có chiều rộng $L_{\text{ct}} = 4.0\text{ m}$ và chiều cao $2.0\text{ m}$.
• Kích thước sơ bộ tiết diện:
  • Cột khung: Thép chữ I tổ hợp có kích thước $h = 850\text{ mm}$, $b = 300\text{ mm}$, $t_w = 10\text{ mm}$, $t_f = 14\text{ mm}$ (ký hiệu I-$850\times 300\times 10\times 14$ hoặc I-$800\times 300\times 10\times 14$). Kiểm tra khoảng cách an toàn từ ray cầu trục đến mép trong cột đạt $Z = 200\text{ mm} > Z_{\min} = 180\text{ mm}$.
  • Xà ngang (dầm mái): Nách khung dùng tiết diện I-$800\times 250\times 10\times 12$ (hoặc I-$700\times 250\times 10\times 12$), đỉnh khung dùng tiết diện I-$450\times 250\times 10\times 12$.
  • Dầm vai: Tiết diện chữ I tổ hợp I-$500\times 200\times 8\times 10$ với chiều dài nhô ra của vai tính toán từ trục định vị $\lambda = (L - L_k)/2 = 1.0\text{ m}$.
  • Cột cửa trời: Tiết diện chữ I tổ hợp I-$200\times 100\times 8\times 10$.
• Hệ kết cấu giằng: Bố trí hệ giằng mái chữ thập tại hai gian đầu hồi dùng thanh tròn $\varnothing 20$ kết hợp giằng xà gồ thanh thép tròn $\varnothing 16$; hệ giằng cột dạng thanh giằng chéo chữ X và thanh chống dọc 2Z200 đảm bảo góc nghiêng từ $35^\circ$ đến $55^\circ$, khống chế độ mảnh thanh chống $\lambda \le 200$.

Chương 2: Thiết kế xà gồ và sườn tường

Chương 2 trình bày chi tiết quy trình tính toán cấu kiện xà gồ mái và sườn tường chịu uốn xiên dưới tác dụng của tĩnh tải tấm lợp và tải trọng gió:

• Xà gồ mái: Sử dụng thép dập hình C/Z, chịu tải trọng phân bố theo hai phương trục chính $x, y$. Kiểm tra hai tổ hợp: tổ hợp tĩnh tải + hoạt tải sửa chữa mái và tổ hợp tĩnh tải + áp lực gió hút/đẩy ($W_0 = 0.98\text{ kN/m}^2$, hệ số khí động lớn nhất $c = 0.8$, áp lực phân bố tính toán trên xà gồ $W_{\text{tc}} = 0.344\text{ kN/m}$).
• Kiểm toán cường độ và độ võng xà gồ: Ứng suất uốn xiên tổng cộng được kiểm soát thỏa mãn điều kiện: $$\sigma = \frac{M_x}{W_x} + \frac{M_y}{W_y} \le f \cdot \gamma_c$$ Độ võng phương $y$ do tải trọng vuông góc với mặt phẳng mái gây ra được kiểm tra nằm trong giới hạn cho phép $[f] = L/200$.
• Sườn tường: Sử dụng các thanh thép định hình gắn tôn bao che vách, chịu tải trọng gió phân bố tác dụng vuông góc lên bề mặt tường đón gió ($W_{\text{tc}} = 0.34\text{ kN/m}$) và tường khuất gió ($W_{\text{tc}} = 0.005\text{ kN/m}$). Kết quả kiểm tra đáp ứng điều kiện cường độ và độ võng giới hạn.

Chương 3: Tải trọng và nội lực khung

Chương 3 lượng hóa tất cả các loại tải trọng tác dụng lên mô hình khung phẳng 2D và tiến hành phân tích nội lực:

• Tĩnh tải (TT): Trọng lượng tôn lợp mái, trọng lượng xà gồ (tổng chiều dài xà gồ mái $1260\text{ m}$), trọng lượng hệ giằng mái (chiều dài giằng mái $231\text{ m}$, giằng xà gồ $300\text{ m}$), trọng lượng dầm cầu trục và dầm hãm. Trọng lượng bản thân cột và xà do phần mềm ETABS tự động tính toán.
• Hoạt tải mái: Hoạt tải người đi lại và sửa chữa mái quy đổi phân bố trên thanh dầm mái có nhân hệ số $\cos\alpha$. Tác dụng riêng biệt trên nửa mái trái (HTMT) và nửa mái phải (HTMP).
• Hoạt tải cầu trục: Cầu trục sức nâng $Q = 10\text{ T}$, nhịp $L_k = 22\text{ m}$, bề rộng cầu trục $B_k = 3900\text{ mm}$, khoảng cách hai bánh xe $K_k = 3200\text{ mm}$, trọng lượng cầu trục $G = 8.11\text{ T}$. Áp lực đứng $D_{\max}, D_{\min}$ đặt tập trung tại vai cột qua đường ảnh hưởng bánh xe; lực hãm ngang tiêu chuẩn của xe con $T_1$ đặt tại cao trình mặt trên dầm cầu trục hướng vào hoặc hướng ra ngoài khung ($T_{\text{MAXTD}}, T_{\text{MAXTA}}, T_{\text{MAXPD}}, T_{\text{MAXPA}}$).
• Tải trọng gió: Áp lực tiêu chuẩn vùng II-B, hệ số độ cao $k$ và hệ số khí động $c$ thay đổi từ chân cột ($+0.000\text{ m}$) đến đỉnh cửa trời ($+12.88\text{ m}$). Xét hai trường hợp: gió thổi từ trái sang (GT) và gió thổi từ phải sang (GP).
• Phân tích khung trên ETABS v9.1: Khai báo liên kết chân cột ngàm với móng, liên kết cột - xà ngang và xà ngang - đỉnh mái là nút cứng liên tục. Xuất biểu đồ mô men uốn $M$, lực dọc $N$ và lực cắt $V$ cho từng trường hợp tải trọng riêng biệt.

STT	Ký hiệu tải trọng	Tên thành phần tải trọng tác dụng
1	TT	Tĩnh tải bản thân kết cấu bao che, giằng, xà gồ, dầm cầu trục
2	HTMT / HTMP	Hoạt tải sửa chữa mái nửa bên trái / nửa bên phải
3	DMAXT / DMAXP	Áp lực đứng cầu trục lớn nhất lên cột bên trái / cột bên phải
4	TMAXTD / TMAXTA	Lực hãm ngang cầu trục tác dụng lên cột trái (hướng ra ngoài / hướng vào trong)
5	TMAXPD / TMAXPA	Lực hãm ngang cầu trục tác dụng lên cột phải (hướng ra ngoài / hướng vào trong)
6	GT / GP	Tải trọng gió thổi ngang nhà từ phía trái sang / từ phía phải sang

Chương 4: Thiết kế cột

Chương 4 thực hiện các bước kiểm tra tiết diện cột đặc chữ I dưới tác dụng của cặp nội lực bất lợi nhất:

• Kiểm tra độ mảnh: Xác định chiều dài tính toán của cột trong mặt phẳng khung ($l_{0x} = \mu_x H$) và ngoài mặt phẳng khung ($l_{0y} = \mu_y H_d$). Kiểm tra điều kiện khống chế độ mảnh giới hạn $\lambda_{\max} \le [\lambda] = 120 \div 150$.
• Kiểm tra điều kiện độ bền: Kiểm toán ứng suất pháp tại các thớ mép ngoài cùng của tiết diện cột chịu nén uốn đồng thời.
• Kiểm tra ổn định tổng thể: Kiểm tra ổn định trong mặt phẳng uốn theo công thức nén uốn lệch tâm và ổn định ngoài mặt phẳng uốn có xét đến hệ số giảm uốn dọc $\varphi$ và hệ số ảnh hưởng hình dáng tiết diện.
• Kiểm tra ổn định cục bộ: Bản cánh cột được khống chế tỷ số $b_0/t_f \le [b_0/t_f]$; bản bụng cột được khống chế độ mảnh quy ước $h_w/t_w \le [h_w/t_w]$ để tránh hiện tượng mất ổn định cục bộ trước khi vật liệu đạt giới hạn chảy.
• Thiết kế đường hàn liên kết: Tính toán chiều cao đường hàn góc nối giữa bản cánh và bản bụng cột chịu lực cắt trượt $V$.

Chương 5: Thiết kế xà ngang

Chương 5 tính toán kiểm tra khả năng chịu lực của thanh xà mái tiết diện chữ I thay đổi:

• Tiết diện nách khung (vị trí mô men uốn lớn nhất): Kiểm toán tiết diện I-$800\times 250\times 10\times 12$ chịu uốn nén kết hợp, kiểm tra điều kiện ứng suất tiếp do lực cắt lớn tại nách khung, kiểm tra ổn định bản bụng và bản cánh.
• Tiết diện đỉnh khung (giữa nhịp): Kiểm toán tiết diện I-$450\times 250\times 10\times 12$ dưới tác dụng của mô men uốn dương và lực dọc nén nhỏ.
• Thiết kế đường hàn liên kết bản cánh và bản bụng dầm: Xác định kích thước đường hàn đối đầu hoặc hàn góc đảm bảo truyền toàn bộ ứng suất tiếp trượt dọc theo chiều dài xà.

Chương 6: Thiết kế liên kết cột

Chương 6 triển khai cấu tạo và tính toán cơ học cho tất cả các nút liên kết trong hệ khung ngang:

• Chi tiết chân cột ngàm: Tính toán diện tích bản đế thép truyền áp lực nén xuống móng bê tông B20; thiết kế dầm đế, sườn ngăn gia cường A và B để phân phối phản lực uốn; tính toán đường kính và chiều dài neo của bu lông neo chịu kéo khi chân cột phát sinh mô men uốn lớn; thiết kế đường hàn liên kết thân cột vào bản đế.
• Chi tiết vai cột đỡ dầm cầu trục: Kiểm tra khả năng chịu mô men uốn và lực cắt tại tiết diện chân vai cột; kiểm tra ép mặt cục bộ của bản bụng vai cột dưới điểm đặt lực tập trung của dầm cầu trục; kiểm tra độ võng chuyển vị tại điểm đặt lực; tính toán liên kết hàn/bu lông giữa dầm vai và cột; bố trí sườn ngang gia cường vai cột.
• Chi tiết liên kết xà với cột (nách khung): Thiết kế liên kết mặt bích đặt nghiêng kết hợp hệ bu lông cường độ chịu kéo uốn và lực cắt; tính toán chiều dày bản bích chống uốn vênh; tính toán đường hàn góc liên kết tiết diện chữ I của xà ngang vào tấm mặt bích.
• Chi tiết liên kết đỉnh xà: Thiết kế mặt bích liên kết đối xứng tại đỉnh nóc nhà, tính toán số lượng bu lông liên kết và kiểm tra đường hàn nối.
• Chi tiết liên kết chân cửa trời và nối xà: Tính toán bu lông neo chân cột cửa trời vào xà mái; thiết kế chi tiết nối dầm mái tại vị trí thay đổi tiết diện (cách nách khung $0.4$ chiều dài nửa xà) bằng liên kết bản bích hoặc nối hàn trực tiếp.

---

Thiết kế và triển khai

Hệ thống kết cấu nhà xưởng công nghiệp được triển khai tính toán mô hình hóa theo quy trình kỹ thuật nghiêm ngặt:

[Số liệu thiết kế & Tải trọng]

Mô hình hóa kết cấu trên phần mềm ETABS v9.1

1. Thiết lập hình học và điều kiện biên: Mô hình khung phẳng 2D được định vị theo hệ trục gồm 2 cột chính khẩu độ $L = 24\text{ m}$, hai thanh xà ngang nghiêng $10%$ và hệ khung cửa trời nhịp $4\text{ m}$, cao $2\text{ m}$ trên đỉnh mái. Liên kết chân cột với móng là liên kết ngàm cứng hoàn toàn ($U_x = U_y = R_z = 0$); các nút khung (cột - xà, xà - đỉnh, chân cột cửa trời - xà) được khai báo liên kết cứng.
2. Khai báo đặc trưng vật liệu và tiết diện:
   • Thép CCT34: $E = 2.1 \times 10^5\text{ MPa}$, hệ số Poisson $\nu = 0.3$, khối lượng thể tích $\gamma = 7850\text{ kg/m}^3$.
   • Các tiết diện phần tử thanh (Frame Sections) được gán theo kích thước sơ bộ: cột I-$850\times 300\times 10\times 14$, dầm nách I-$800\times 250\times 10\times 12$, dầm đỉnh I-$450\times 250\times 10\times 12$, dầm vai I-$500\times 200\times 8\times 10$, cột cửa trời I-$200\times 100\times 8\times 10$.

Nguyên tắc và ma trận tổ hợp tải trọng

Tuân thủ TCVN 2737-1995 với hai nhóm tổ hợp chính:

• Tổ hợp cơ bản 1 (THCB 1): Tĩnh tải kết hợp với 1 hoạt tải (hệ số tổ hợp $n = 1.0$).
• Tổ hợp cơ bản 2 (THCB 2): Tĩnh tải kết hợp với từ 2 hoạt tải trở lên (hệ số tổ hợp hoạt tải lấy $n = 0.9$).
• Điều kiện ràng buộc cơ học: Tĩnh tải luôn hiện diện trong tất cả các trường hợp; tải trọng hãm ngang $T$ chỉ xuất hiện khi có áp lực đứng $D_{\max}$ và phải nằm cùng phía cột đặt $D_{\max}$; có thể xét $D_{\max}$ độc lập khi xe con đứng yên nâng tải. Toàn bộ 14 trường hợp tổ hợp cơ bản được thiết lập để quét toàn bộ giá trị nội lực cực trị dọc theo trục các phần tử.

---

Kết quả và đóng góp

Kết quả tính toán chính

Đồ án đã xác lập bộ thông số thiết kế hoàn chỉnh cho công trình nhà xưởng công nghiệp một tầng:

Bộ phận kết cấu	Tiết diện lựa chọn	Thông số hình học chính (mm)	Điều kiện kiểm toán đáp ứng
Cột khung	Chữ I tổ hợp hàn	$h=850, b=300, t_w=10, t_f=14$	Thỏa mãn độ bền, độ mảnh $[\lambda]$, ổn định phẳng và ngoài mặt phẳng
Xà ngang nách khung	Chữ I thay đổi tiết diện	$h=800, b=250, t_w=10, t_f=12$	Thỏa mãn ứng suất uốn nén, ổn định cục bộ bản cánh/bụng
Xà ngang đỉnh khung	Chữ I tổ hợp hàn	$h=450, b=250, t_w=10, t_f=12$	Thỏa mãn cường độ chịu mô men uốn dương giữa nhịp
Dầm vai đỡ cầu trục	Chữ I tổ hợp hàn	$h=500, b=200, t_w=8, t_f=10$	Thỏa mãn chịu cắt, ép mặt cục bộ bản bụng tại điểm đặt ray
Cột cửa trời	Chữ I tổ hợp hàn	$h=200, b=100, t_w=8, t_f=10$	Thỏa mãn tải trọng gió đỉnh mái và tải trọng bản thân
Hệ thanh giằng	Thép tròn $\varnothing 20$, $\varnothing 16$	Thép tròn đặc $\varnothing 20$, $\varnothing 16$; chống dọc 2Z200	Thỏa mãn điều kiện độ mảnh giới hạn $[\lambda] \le 200$

Đóng góp kỹ thuật của đồ án

• Xây dựng quy trình thiết kế hoàn chỉnh từ việc xác định tải trọng cầu trục di động bằng đường ảnh hưởng đến việc mô hình hóa số trên ETABS v9.1 cho nhà xưởng nhịp trung bình ($24\text{ m}$).
• Đưa ra giải pháp cấu tạo xà ngang tiết diện thay đổi (vát cánh nách khung $0.4$ nửa nhịp), giúp giảm thiểu đáng kể khối lượng thép tại khu vực giữa nhịp có mô men uốn nhỏ so với phương án xà tiết diện không đổi.
• Thiết kế chi tiết cấu tạo các nút liên kết cơ bản trong nhà công nghiệp chịu tải trọng nặng (chân cột ngàm, liên kết nách khung bằng bu lông cường độ cao, chi tiết vai cột đỡ dầm cầu trục $10\text{ T}$).

---

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

• Mô hình kết cấu được tính toán theo sơ đồ khung phẳng 2D tách biệt, chưa xét đến sự làm việc không gian tổng thể 3D tương tác giữa các khung ngang qua hệ xà gồ, hệ giằng và tấm lợp bao che.
• Các tính toán tải trọng gió và cầu trục mới chỉ dừng lại ở phân tích tĩnh tương đương theo TCVN 2737-1995, chưa phân tích động học dao động của khung khi cầu trục vận hành với gia tốc lớn hoặc chịu tác động của tải trọng động đất.

Hướng phát triển

• Ứng dụng mô hình không gian 3D toàn diện để khảo sát chính xác sự phân phối lực dọc nhà và độ cứng không gian của hệ kết cấu.
• Nghiên cứu tối ưu hóa tự động hóa kích thước các tiết diện thép tổ hợp nhằm giảm thiểu khối lượng vật liệu sử dụng dựa trên thuật toán tối ưu kết cấu.

---

Giá trị tham khảo

Đồ án là tài liệu tham khảo kỹ thuật cho:

• Sinh viên ngành Kỹ thuật Xây dựng (Chuyên ngành Xây dựng Dân dụng và Công nghiệp): Nắm vững các bước thực hiện Đồ án môn học Kết cấu thép 2 hoặc Đồ án tốt nghiệp Kỹ sư Xây dựng về chủ đề thiết kế khung nhà công nghiệp một tầng bằng thép.
• Kỹ sư thiết kế kết cấu thép: Tham khảo phương pháp tính toán đường ảnh hưởng áp lực cầu trục, quy trình tổ hợp tải trọng và chi tiết cấu tạo các nút liên kết bản bích, chân cột ngàm trong nhà xưởng công nghiệp.
• Các nội dung đáng tham khảo nhất: Phương pháp tính toán kích thước hình học khung ngang gắn với catalogue cầu trục, quy trình tổ hợp 14 trường hợp tải trọng trên phần mềm phân tích nội lực, và các công thức kiểm toán ổn định cục bộ, ổn định tổng thể cấu kiện thép nén uốn lệch tâm.

---

Câu hỏi thường gặp

1. Kích thước nhịp và bước cột của công trình nhà xưởng trong đồ án được thiết kế là bao nhiêu?

Công trình có nhịp khung ngang $L = 24\text{ m}$, chiều dài toàn nhà $60\text{ m}$ với bước cột $B = 6\text{ m}$ (gồm 10 bước cột).

2. Cầu trục trang bị trong nhà xưởng có sức nâng và thông số làm việc như thế nào?

Cầu trục có sức trục nâng $Q = 10\text{ T}$, nhịp ray cầu trục $L_k = 22\text{ m}$, cao trình đỉnh ray $H_r = 8.0\text{ m}$, bề rộng cầu trục $B_k = 3900\text{ mm}$, khoảng cách hai bánh xe $K_k = 3200\text{ mm}$, và trọng lượng bản thân $G = 8.11\text{ T}$.

3. Quy cách tiết diện của cột khung và xà ngang được lựa chọn là gì?

• Cột khung: Tiết diện chữ I tổ hợp hàn I-$850\times 300\times 10\times 14$ (hoặc I-$800\times 300\times 10\times 14$), chiều cao toàn bộ cột tính từ móng đến đáy xà ngang là $9.3\text{ m}$.
• Xà ngang: Tiết diện chữ I thay đổi, đoạn nách khung dùng tiết diện I-$800\times 250\times 10\times 12$ (hoặc I-$700\times 250\times 10\times 12$), đoạn đỉnh khung dùng tiết diện I-$450\times 250\times 10\times 12$.

4. Phần mềm và tiêu chuẩn nào được sử dụng để phân tích tải trọng và nội lực khung?

Đồ án sử dụng phần mềm ETABS v9.1 để mô hình hóa khung phẳng 2D và áp dụng tiêu chuẩn tải trọng TCVN 2737-1995 để xác định tĩnh tải, hoạt tải sửa chữa mái, tải trọng gió (vùng II-B) và tổ hợp tải trọng theo hai trường hợp cơ bản 1 và 2.

5. Những nút liên kết chính nào được tính toán chi tiết trong đồ án?

Đồ án tính toán chi tiết liên kết chân cột ngàm vào móng bê tông B20 (bản đế, dầm đế, sườn ngăn, bu lông neo), chi tiết dầm vai đỡ cầu trục, liên kết nút nách khung bằng mặt bích và bu lông, liên kết nút đỉnh khung, liên kết chân cột cửa trời và liên kết nối xà ngang.

---

Kết luận

Đồ án tốt nghiệp đã hoàn thành toàn diện việc tính toán và thiết kế kết cấu khung chịu lực nhà xưởng công nghiệp một tầng, một nhịp bằng thép với nhịp $24\text{ m}$ và sức trục $10\text{ T}$. Thông qua việc kết hợp tính toán giải tích theo các tiêu chuẩn kỹ thuật hiện hành với công cụ mô hình hóa số ETABS v9.1, các cấu kiện cột chữ I, xà ngang vát tiết diện, xà gồ và hệ giằng đều được kiểm toán đáp ứng đầy đủ các điều kiện an toàn về cường độ, độ võng và độ ổn định. Kết quả thiết kế chi tiết các nút liên kết cung cấp giải pháp cấu tạo rõ ràng, có tính khả thi kỹ thuật cao cho công trình nhà công nghiệp kết cấu thép.

Trích đoạn nội dung tài liệu

Chương 1: Kích thước khung ngang 1.1 Sơ đồ khung ngang và kết cấu nhà công nghiệp Khung ngang gồm cột đặc, xà ngang tiết diện chữ I. Cột có tiết diện không đổi liên kết ngàm với móng, liên kết cứng với xà. Theo yêu cầu cấu tạo thoát nước, chọn xà ngang có độ dốc với góc dốc = 60 (tương đương với i=10%). Do tính chất làm việc của khung ngang chịu tải trọng bản thân và tải trọng gió là chủ yếu, nên thông thường nội lực trong xà ngang ở vị trí nách khung thường lớn hơn nhiều nội lực tại vị trí giữa nhịp.

Cấu tạo xà ngang có tiết diện thay đổi, khoảng biến đổi tiết diện cách đầu cột một đoạn (0.4) chiều dài nửa xà. Tiết diện còn lại lấy không đổi. Cửa mái chạy dọc suốt chiều dài nhà, mang tính chất thông gió, sơ bộ chọn chiều cao cửa mái là 2m và chiều rộng cửa mái là 4m Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG.2 Số liệu thiết kế Thiết kế khung chịu lực nhà công nghiệp bằng kết cấu thép một tầng, một nhịp với các số liệu thiết kế như sau: Nhịp khung: L = 24 (m); Chiều dài nhà: B = 60 (m); bước cột B = 6 (m); Sức trục: Q = 10 (T); Cao trình đỉnh ray cầu trục: Hr = 8 (m); Vùng gió (G): IIB; Độ dốc của mái: i = 10%. Vât liệu: Thép CCT34; Hàn tự động, dùng que hàn N42 (d = 3÷ 5 mm) hoặc tương đương.

Bê tông móng cấp độ bền B20, Rb= 11.5 (MPa) Giả sử cột được liên kết với móng ở cao trình ±0. Mái và vách lợp bằng tôn. Thông số trọng lượng sơ bộ: Trọng lượng tấm lợp và xà gồ: 10-15 (daN/m2) Trọng lượng bản thân kết cấu và hệ giằng: 15-20 (daN/m2) Tra bảng: Khoảng cách giữa hai trục định vị (nhịp khung) xác định theo công thức: Trong đó: : nhịp của cầu trục, phụ thuộc vào yêu cầu sử dụng và công nghệ, lấy theo catalo cầu trục; : khoảng cách từ trục định vị đến trục ray cầu trục, với sức trục dưới 30 tấn, tùy thuộc bề rộng nhịp nhà.5 ) mm 5 Vậy chọn Lk = 22 mm Tra bảng Dữ liệu cầu trục ta được thông số: Bảng CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG. Thông số dầm cầu trục 20T THÔNG SỐ CỦA CẦU TRỤC 20T Trọng Trọng lượng Áp Áp Sức Nhịp Cầu K.cách Bề rộng K.cách lượng xe lực lực trục Lk trục Hk Zmin cầu trục bánh xe cầu trục con Pmax Pmin Q (T) (m) (mm) (mm) B (mm) K (mm) G (T) Gxc (T) (T) (T) 10 22 960 180 3900 3200 8.11  Sơ dồ mặt bằng cột Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG.

Hệ lưới cột trên mặt phẳng 1.3 Kích thước của khung ngang Chiều cao của cột, tính từ mặt móng đến đỉnh cột (đáy xà ngang): 6 Trong đó: - : cao trình đỉnh ray, là khoảng cách nhỏ nhất từ mặt nền đến mặt ray cầu trục, xác định theo yêu cầu sử dụng và công nghệ (Hr = 8m); - : chiều cao từ mặt ray cầu trục đến đáy xà ngang; - : phần cột chôn dưới nền, cột được liên kết với móng ở ±0.000 (H3 = 0); Trong đó: : chiều cao gabarit của cầu trục, là khoảng cách từ mặt ray đến điểm cao nhất của cầu trục, lấy theo catalogue cầu trục (Hk= 960 mm); bk: khe hở an toàn giữa cầu trục và xà ngang (bk = 300mm);  H 2 = H k + bk = 960+300 =1260 (mm) Chọn: H2 = 1300 (mm) Chiều cao của cột khung tính từ mặt móng đến đáy xà ngang: H = H1 + H2 + H3 = 8000 + 1300 + 0 = 9300 mm Chiều cao của phần cột trên, từ vai cột đỡ dầm cầu trục đến đáy xà ngang: Trong đó: - hdc: Chiều cao dầm cầu trục: hr : là chiều cao ray, lấy sơ bộ hr = 200 (m); Ht = H2 +hdct +hr= 1300 + 700 + 200 = 2200 (m) Chiều cao của phần cột tính từ mặt móng đên mặt trên của vai cột Hd = H – Ht = 9300 – 2200 = 7100 mm 7 Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG. Chiều cao cột 1.4 Kích thước sơ bộ tiết diện 1.1 Tiết diện cột Chiều cao tiết diện cột: h= ( 151 ÷ 101 ) × H = ( 151 ÷ 101 ) × 9300 = ( 620 ÷ 930 ) ( mm )  Chọn h = 850 mm Bề rộng tiết diện cột: b =( 0.5 )× 800 =( 240 ÷ 400 )  Chọn b = 300 mm Chiều dày bản bụng: 8 Để đảm bảo điều kiện chống gỉ, không nên chọn tw quá mỏng: tw > 6 (mm) Chọn: = 10 (mm) Chiều dày bản cánh: Chọn: = 14 (mm) Vậy tiết diện cột là : I-850x300x10x14 Kiểm tra lại khoảng cách an toàn từ ray cầu trục đến mép trong cột : L - Lk - 2 × h 24000 - 22000 - 2 × 800 z= = = 200 ( mm ) > z ( mm )min= 180 (mm) 2 2 Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG. Tiết diện cột 9 1.2 Tiết diện dầm mái Chiều cao tiết diện nách khung: 1 1 h1 ≥ × L = × 24 = 600( mm ) 40 40  Chọn: h1 = 800 (mm) Bề rộng tiết diện nách khung: b= ( 51 ÷ 12 ) × h = ( 51 ÷ 12 ) × 800 =(140 ÷ 350 ) ( mm ) 1 Và b ≥ 180mm, thường lấy bề rộng cánh dầm bằng bề rộng cột.  Chọn: b = 250 (mm) Chiều cao tiết diện đỉnh khung:  Chọn: =450 (mm) (1 1 ) (1 1 ) Chiều dày bản bụng: t w = 100 ÷ 70 × h1 = 100 ÷ 70 × 700 = ( 7 ÷ 10 ) ( mm ) Để đảm bảo điều kiện chống gỉ, không nên chọn quá mỏng: > 6 (mm)  Chọn: = 10 (mm) Chiều dày bản cánh:  Chọn: = 12 (mm) Vây: Tiết diện dầm mái tại nút khung là I-800x250x10x12 Tiết diện dầm mái tại đỉnh khung là I-450x250x10x12 10 Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG.

Tiết diện dầm mái 1.3 Tiết diện dầm vai Khoảng cách từ trục định vị tới trục ray cầu trục: L - Lk 24 - 22 λ= = =1 (m) 2 2 Chiều dài vai (từ mép trong cột đến cạnh ngoài cùng vai cột): Chọn hvai = 500 (mm) Bề rộng dầm vai: bvai = (0.5)×500 = (150÷250)(mm)  Chọn bvai= 200 (mm) Chọn bề dày bản cánh vai cột: 11  chọn tf =10 (mm) Để đảm bảo điều kiện chống gỉ, không nên chọn tw quá mỏng, tw> 6(mm)  chọn tw = 8 (mm) Tiết diện dầm vai: I – 500x200x8x10 Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG. Tiết diệm dầm vai 1.4 Tiết diện cửa trời Cửa trời có tác dụng thông gió cho nhà xưởng. Kích thước cửa trời phụ thuộc vào yêu cầu thông thoáng của nhà. Chiều rộng cửa trời theo phương ngang của công trình: Lct = ( 81 ÷ 41 ) × L = ( 81 ÷ 41 ) × 24 = ( 3 ÷ 6 ) ( m )  Chọn: Lct = 4 (m) Chiều cao cửa mái: 12  Chọn chiều cao tiết diện cột cửa trời: hc_ct = 200 (mm);  Chọn bề rộng tiết diện cột: bc_ct = 100 (mm);  Chọn chiều dày bản bụng: tw = 8 (mm);  Chọn chiều dày bản cánh: tf = 10 (mm).

Tiết diện cột cửa trời: I – 200x100x8x10 Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG. Tiết diện cột cửa trời 1.5 Hệ kết cấu giằng Hệ giằng là bộ phận kết cấu liên kết các khung ngang lại tạo thành hệ kết cấu không gian, có các tác dụng: Bảo đảm sự bất biến hình theo phương dọc nhà và độ cứng không gian cho nhà; Chịu các tải trọng tác dụng theo phương dọc nhà, vuông góc với mặt phẳng khung như gió thổi lên tường đầu hồi, lực hãm cầu trục, động đất…xuống móng; Bảo đảm ổn định (hay giảm chiều dài tính toán ngoài mặt phẳng) cho các cấu kiện chịu nén của kết cấu: thanh dàn, cột,… Tạo điều kiện thuận lợi, an toàn cho việc dựng lắp, thi công. Hệ giằng bao gồm hai nhóm: hệ giằng mái và hệ giằng cột.1 Hệ giằng mái Hệ giằng mái được bố trí theo phương ngang tại hai gian đầu hồi (hoặc gần đầu hồi), sao cho: Khoảng cách giữa các giằng bố trí không quá năm bước cột; Bản bụng của hai xà ngang cạnh nhau được nối bởi các thanh giằng chéo chữ thập. Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG.2 Hệ giằng cột Hệ giằng cột có tác dụng đảm bảo độ cứng dọc không gian và giữ ổn định cho cột, tiếp nhận và truyền xuống móng các tải trọng tác dụng theo phương dọc không gian như: tải trọng gió lên tường hồi, lực hãm dọc của cầu trục,…Do khung được tính theo phương ngang nhà nên độ cứng dọc nhà rất bé, có thể xem cột liên kết khớp với móng.

Vì vậy, muốn cả khối nhà đứng vững cần phải cấu tạo một miếng cứng bất biến hình để các cột khác tựa vào. Thường các thanh (cáp) giằng chéo nối hai cột giữa nhà hoặc những khe nhiệt độ để tạo thành miếng cứng. Ngoài ra ở đầu hồi, đầu khối nhiệt độ cũng bố trí hệ giằng để truyền tải trọng gió theo phương dọc nhà hoặc lực hãm dọc nhà của cầu trục nhanh chóng xuống móng. Góc nghiêng giữa các thanh giằng với phương ngang hợp lý từ 350 đến 550, vì vậy khi cột cao phải 14 chia ra nhiều khoảng và dùng thanh chống phụ.

Các thanh chống phụ này phải có độ mảnh λ ≤ 200. Ngoài hệ thanh (cáp) giằng dạng chữ X còn có hệ giằng dạng cổng. Kiểu giằng dạng cổng thường được sử dụng khi cần làm lối đi thông qua. Khi bố trí giằng cột không được vượt quá các kích thước giới hạn sau: khoảng cách từ đầu hồi đến hệ giằng gần nhất không lớn hơn 75 m, khoảng cách hệ giằng trong một khối nhiệt độ không lớn hơn 50m (Mục 11.

Chọn thanh giằng xiên tiết diện Ø20. Bố trí hệ giằng cột tại vị trí có giằng mái theo phương ngang, chọn các thanh chống dọc 2Z200. 15 Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG. Hệ giằng cột Hình CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG.

Kích thước khung ngang 16 CHƯƠNG 2: THIẾT KẾ XÀ GỒ VÀ SƯỜN TƯỜNG 2.1 Thiết kế xà gồ mái: - Chọn vách làm bằng tôn Hoa Sen dày 0.07 (m) có trọng lượng bằng 4.4 (kg/m), trọng lượng tôn trên m2 g - Dùng xà gồ có thông số kỹ thuật như sau: Diện Trọng Bán kính Moment quán tính tích lượng quán tính S P Jx Jy Wx Wy rx ry mm2 Kg/m cm4 cm4 cm3 cm3 cm cm 194.
