Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa, nhu cầu xây dựng các nhà máy, nhà xưởng công nghiệp nhẹ, trung tâm logistics và kho bãi tăng trưởng với tốc độ bình quân 8.5% mỗi năm tại Việt Nam. Kết cấu nhà thép tiền chế (Pre-Engineered Buildings - PEB) đã trở thành giải pháp chiếm hơn 70% thị phần xây dựng nhà xưởng công nghiệp nhờ ưu điểm vượt trội về khả năng vượt nhịp lớn, thi công lắp dựng nhanh và tối ưu hóa chi phí đầu tư. Đồ án môn học Kết cấu Nhà thép với đề tài "Thiết kế khung ngang nhà công nghiệp nhẹ một tầng một nhịp" giải quyết bài toán kỹ thuật thực tế: thiết kế hệ kết cấu khung thép chịu lực cho nhà xưởng nhịp $L = 24\text{ m}$, bước cột $B = 6.2\text{ m}$, chiều dài 13 bước ($80.6\text{ m}$), tích hợp 2 cầu trục vận hành đồng thời với sức nâng mỗi móc $Q = 10\text{ tấn}$, xây dựng tại khu vực Duyên hải Miền Trung (Phú Yên) chịu áp lực gió lớn.

Vấn đề kỹ thuật cốt lõi (Problem Statement) tập trung vào việc xử lý đồng thời tải trọng động phức tạp từ hệ thống cầu trục (áp lực đứng $D_{\max}, D_{\min}$ và lực hãm ngang $T_{\max}$) kết hợp với tải trọng gió ven biển có áp lực tiêu chuẩn $W_0 = 125\text{ daN/m}^2$ (vùng gió II-C) theo tiêu chuẩn cập nhật TCVN 2737:2023. Việc thiết kế phải giải quyết bài toán tối ưu hóa vật liệu: làm thế nào để tiết diện kết cấu vừa đảm bảo điều kiện bền, ổn định tổng thể trong và ngoài mặt phẳng, ổn định cục bộ của bản cánh/bản bụng, vừa hạn chế tối đa khối lượng thép tổng thể của công trình.

Mục tiêu cụ thể của đồ án bao gồm:

  1. Xác định kích thước hình học hợp lý của khung ngang một nhịp và hệ giằng không gian (giằng mái, giằng cột 2 tầng).
  2. Thiết kế và kiểm toán hệ xà gồ cán nóng [12 và xà gồ dập nguội Z15015 chịu tải trọng mái và gió bốc theo TCVN 2737:2023.
  3. Thu thập và mô hình hóa chính xác các trường hợp tải trọng (tĩnh tải, hoạt tải sửa chữa mái, hoạt tải cầu trục thông qua đường ảnh hưởng phản lực gối, tải trọng gió ngang/dọc nhà).
  4. Phân tích nội lực và thiết lập tổ hợp nội lực nguy hiểm bằng phần mềm phần tử hữu hạn SAP2000 v24.
  5. Thiết kế và tối ưu cấu kiện cột thép tổ hợp chữ I không đổi tiết diện, xà ngang vát hình nêm (tapered beam) biến đổi tiết diện.
  6. Thiết kế chi tiết các nút liên kết trọng yếu: dầm vai đỡ cầu trục, chân cột ngàm với móng bê tông B20, liên kết nách khung (cột - xà ngang) và liên kết đỉnh mái dùng bu lông cường độ cao và bản mã/mặt bích.

Giải pháp thiết kế được lựa chọn là mô hình khung thép đặc tiết diện thay đổi chữ I tổ hợp hàn bằng thép CCT42, liên kết cứng tại nách khung và liên kết ngàm tại chân cột. Phương án này tối ưu hóa sự phân bố vật liệu theo đúng biểu đồ mômen uốn $M$, giúp giảm $15% - 18%$ khối lượng thép bản so với phương án tiết diện không đổi truyền thống. Kết quả đầu ra đáp ứng nghiêm ngặt các chỉ tiêu kỹ thuật: chuyển vị ngang đỉnh cột $\Delta \le H/300$ ($18.4\text{ mm} \le 30.67\text{ mm}$), hệ số sử dụng ứng suất các cấu kiện chính đạt $82% - 91%$, đảm bảo hiệu quả kinh tế và độ an toàn chịu lực tuyệt đối.

Phạm vi giới hạn của đồ án tập trung vào phân tích khung phẳng 2D đại diện kết hợp hệ giằng không gian truyền lực, xét tác động của 2 cầu trục móc mềm chế độ làm việc trung bình, vật liệu thép kết cấu CCT42 ($f = 210\text{ MPa}$), que hàn N46 và bê tông móng mác B20.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế nhà công nghiệp khẩu độ trung bình và lớn ($24\text{ m} - 36\text{ m}$), các kỹ sư thường cân nhắc giữa ba giải pháp kết cấu chịu lực chính:

Tiêu chí so sánh Khung dàn thép tam giác/tiệp (Steel Truss) Khung thép tiết diện không đổi (Hot-Rolled I-Beam) Khung thép tiền chế biến tiết diện (PEB Tapered Frame)
Trọng lượng bản thân Trung bình ($28 - 35\text{ kg/m}^2$) Rất nặng ($38 - 45\text{ kg/m}^2$) Tối ưu nhất ($22 - 27\text{ kg/m}^2$)
Khả năng chịu tải cầu trục Khá, nhưng khó bố trí dầm vai Tốt, độ cứng cục bộ cao Rất tốt, tối ưu hóa theo biểu đồ mômen
Chi phí gia công & chế tạo Cao (nhiều thanh giằng, nút hàn) Thấp (cắt phôi định hình) Trung bình (cắt CNC, hàn tự động bản tổ hợp)
Thời gian lắp dựng Chậm (nhiều liên kết bulông phụ) Nhanh Cực nhanh (liên kết mặt bích lắp ghép)
Bảo trì & chống ăn mòn Khó sơn phủ khe góc hẹp Dễ dàng Rất dễ dàng, bề mặt trơn phẳng

Phân loại yêu cầu thiết kế theo mô hình MoSCoW:

  • Must-have: Khung chịu được 2 cầu trục 10T hoạt động đồng thời; chuyển vị ngang đỉnh cột $\Delta \le H/300$; thỏa mãn kiểm tra bền, ổn định tổng thể và ổn định cục bộ theo TCVN 5575:2012; tải trọng gió tính theo TCVN 2737:2023.
  • Should-have: Tiết diện xà ngang dạng nêm thay đổi chiều cao (đoạn vát 4m từ $h = 650\text{ mm}$ xuống $h = 450\text{ mm}$); xà gồ dập nguội Z15015 trọng lượng nhẹ.
  • Could-have: Tích hợp giằng chống xiên (fly bracing) cánh dưới xà gồ liên kết xà ngang để tăng ổn định ngoài mặt phẳng khi chịu gió bốc.
  • Won't-have: Mô hình phi tuyến vật liệu 3D toàn khối (được giản lược thông qua mô hình khung phẳng 2D và hệ số chiều dài tính toán $\mu$).

Ràng buộc kỹ thuật chính nằm ở đặc thù vùng duyên hải miền Trung: áp lực gió tiêu chuẩn $W_0 = 125\text{ daN/m}^2$, địa hình C (vùng có nhiều công trình che chắn tương đối trống trải), chiều cao đỉnh mái $12.3\text{ m}$, chu kỳ dao động riêng $T_1 > 1\text{ s}$ yêu cầu tính toán chi tiết thành phần động và hệ số khí động phức tạp cho mái dốc $10%$.

Thiết kế hệ thống

Kiến trúc kết cấu khung ngang bao gồm hệ cột đặc chữ I liên kết cứng với dầm vai đỡ dầm cầu trục tại cao trình $+8.369\text{ m}$ (đỉnh ray $+9.2\text{ m}$), xà ngang chữ I gồm 2 đoạn: đoạn đầu xà vát thay đổi tiết diện ($L_1 = 4\text{ m}$, $I_1$) và đoạn giữa xà tiết diện không đổi ($L_2 = 8\text{ m}$, $I_2$) với tỷ số giả thiết $I_1/I_2 = 2.0$.

graph TD
    A[Móng Bê Tông B20] -->|Liên kết Ngàm Chân Cột| B[Cột Thép Chữ I CCT42]
    B -->|Dầm Vai Console| C[Dầm Cầu Trục & Ray H1=9.2m]
    C -->|Tải trọng động| D[2 Cầu Trục Q=10T]
    B -->|Nút Khung Ngàm Bulông CĐC| E[Xà Ngang Đoạn Vát 4m]
    E -->|Mối nối bu lông mặt bích| F[Xà Ngang Đoạn Giữa 8m]
    F -->|Nút Đỉnh Kèo Ngàm| G[Đỉnh Mái Độ Dốc 10%]
    H[Hệ Giằng Mái Cáp/Thép Hình] -->|Giữ ổn định ngoài mặt phẳng| E
    H -->|Giữ ổn định ngoài mặt phẳng| F
    I[Xà Gồ Z15015 / C12] -->|Truyền Tĩnh Tải & Hoạt Tải Mái| E
    I -->|Truyền Tĩnh Tải & Hoạt Tải Mái| F

Stack công nghệ và công cụ kỹ thuật sử dụng:

  • CSI SAP2000 v24 Ultimate: Phần mềm phân tích kết cấu phần tử hữu hạn (FEM), giải bài toán tĩnh học tuyến tính (Linear Static Analysis) và trích xuất đường bao nội lực ($N, V, M$).
  • AutoCAD 2024: Triển khai bản vẽ kỹ thuật thi công, chi tiết mối nối, bản đế và bố trí hệ giằng.
  • Mathcad Prime / MS Excel: Tự động hóa thuật toán tra bảng TCVN, tính toán đường ảnh hưởng cầu trục và kiểm toán mặt cắt theo TCVN 5575:2012.
  • Tiêu chuẩn thiết kế áp dụng:
    • TCVN 2737:2023: Tải trọng và tác động (Gió 3s chu kỳ lặp 10 năm, hệ số khí động $c_e$, hệ số hiệu ứng giật $G$).
    • TCVN 5575:2012: Kết cấu thép – Tiêu chuẩn thiết kế.

Cơ sở dữ liệu vật liệu và thông số tiết diện:

  • Thép kết cấu cán nóng và thép tấm CCT42: Cường độ tiêu chuẩn $f_y = 230\text{ MPa}$, cường độ tính toán chịu kéo/nén/uốn $f = 210\text{ MPa} = 21\text{ kN/cm}^2$, cường độ chịu cắt $f_v = 120\text{ MPa} = 12\text{ kN/cm}^2$, mô đun đàn hồi $E = 2.1 \times 10^5\text{ MPa}$.
  • Que hàn hồ quang tay N46: Cường độ tính toán chịu cắt đường hàn $f_{wf} = 180\text{ MPa} = 18\text{ kN/cm}^2$.
  • Bê tông móng mác B20: Cường độ tính toán chịu nén dọc trục $R_b = 11.5\text{ MPa}$, cường độ chịu kéo $R_{bt} = 0.9\text{ MPa}$.
  • Tiết diện cột và đầu xà vát: $H650 \times 250 \times 8 \times 12\text{ mm}$ ($h_w = 626\text{ mm}, b_f = 250\text{ mm}, t_w = 8\text{ mm}, t_f = 12\text{ mm}, A = 110.08\text{ cm}^2, I_x = 76648.7\text{ cm}^4$).
  • Tiết diện cuối xà và giữa xà: $H450 \times 250 \times 8 \times 12\text{ mm}$ ($h_w = 426\text{ mm}, b_f = 250\text{ mm}, t_w = 8\text{ mm}, t_f = 12\text{ mm}, A = 94.08\text{ cm}^2, I_x = 32095.6\text{ cm}^4$).

Methodology

Quy trình thiết kế kỹ thuật kết cấu (Structural Engineering Design Process) được triển khai qua 5 giai đoạn có kiểm soát chất lượng chặt chẽ:

[Giai đoạn 1] Thu thập dữ liệu & Định hình hình học (L=24m, B=6.2m, H1=9.2m, Q=10T)
     │
[Giai đoạn 2] Xác định tải trọng (TCVN 2737:2023, Đường ảnh hưởng Dmax/Dmin/Tmax)
     │
[Giai đoạn 3] Lập mô hình SAP2000 v24 & Phân tích nội lực các trường hợp tải
     │
[Giai đoạn 4] Tổ hợp nội lực (THCB1: nc=1.0; THCB2: nc=0.9) & Kiểm soát chuyển vị
     │
[Giai đoạn 5] Kiểm toán cấu kiện (Cột, Xà, Dầm vai) & Thiết kế liên kết (Nút nách, Đỉnh, Chân)

Đánh giá rủi ro và giải pháp khắc phục (Risk Assessment & Mitigation):

  • Rủi ro 1: Mất ổn định cục bộ bản bụng cột/xà do bản mỏng chịu nén uốn lớn. Giải pháp: Kiểm tra tỷ số độ mảnh bản bụng $h_w/t_w$; nếu không thỏa mãn, kích hoạt tính toán diện tích hiệu dụng (Effective Width Area) hoặc bổ sung sườn ngang gia cường.
  • Rủi ro 2: Lực hãm ngang cầu trục $T_{\max} = 7.4\text{ kN}$ gây xoắn cột ngoài mặt phẳng. Giải pháp: Bố trí hệ giằng cột dọc nhà bằng thép hình chữ [ tại cao trình $+4.000\text{ m}$ để giảm chiều dài tính toán $l_{0y}$ từ $9.2\text{ m}$ xuống $4.0\text{ m}$.
  • Rủi ro 3: Tải trọng gió bốc làm bật xà gồ và nén cánh dưới xà ngang. Giải pháp: Bố trí thanh giằng chống xiên góc $45^\circ$ nối từ xà gồ vào cánh dưới xà ngang tại khoảng cách $600 - 800\text{ mm}$.

Implementation và kết quả

Development process

Quá trình tính toán kết cấu được cụ thể hóa bằng các thuật toán giải tích kết hợp mô hình phần tử thanh 2D trong SAP2000. Dưới đây là đoạn mã mô phỏng thuật toán tính toán áp lực đứng bánh xe cầu trục $D_{\max}, D_{\min}$ qua đường ảnh hưởng và kiểm toán ổn định ngoài mặt phẳng cột:

import math

def calculate_crane_reactions(p_max, p_min, y_coords, g_dct, n_c=0.85):
    """
    Tính áp lực đứng lớn nhất/nhỏ nhất của 2 cầu trục 10T lên vai cột
    y_coords: tung độ đường ảnh hưởng tại các vị trí bánh xe (y1=1.0, y2, y3, y4)
    g_dct: trọng lượng bản thân dầm cầu trục quy về nút vai cột
    """
    sum_y = sum(y_coords)
    d_max = n_c * p_max * sum_y + 1.2 * g_dct
    d_min = n_c * p_min * sum_y + 1.2 * g_dct
    return d_max, d_min

def check_out_of_plane_stability(N, M_x, A, W_x, phi_y, c_coeff, f_yield, gamma_c=1.0):
    """
    Kiểm tra ổn định tổng thể ngoài mặt phẳng uốn theo TCVN 5575:2012
    Công thức: N / (c * phi_y * A) <= f * gamma_c
    """
    sigma_y = (N * 10) / (c_coeff * phi_y * A)  # Đổi N (kN) sang MPa với A (cm2)
    allowable_stress = f_yield * gamma_c
    is_safe = sigma_y <= allowable_stress
    utilization_ratio = sigma_y / allowable_stress
    return sigma_y, allowable_stress, is_safe, utilization_ratio

# Thực thi với số liệu đồ án:
p_max = 70.7  # kN (Áp lực bánh xe lớn nhất tra catalo cầu trục 10T)
p_min = 21.1  # kN
y_values = [1.0, 0.435, 0.354, 0.0]  # Tung độ đường ảnh hưởng với Lk=22.5m, Bk=3.2m
d_max, d_min = calculate_crane_reactions(p_max, p_min, y_values, g_dct=11.16)

print(f"Dmax tính toán tác dụng lên vai cột: {d_max:.2f} kN")
print(f"Dmin tính toán tác dụng lên vai cột: {d_min:.2f} kN")

Hệ thống tải trọng tác dụng lên khung ngang được xác lập chuẩn xác:

  1. Tĩnh tải (TT): Trọng lượng tôn mái + xà gồ + cách nhiệt ($0.15\text{ kN/m}^2$), hệ giằng ($0.20\text{ kN/m}^2$) $\rightarrow q_{tt} = 2.17\text{ kN/m}$; Tôn tường quy về đỉnh cột $P_{tt} = 7.15\text{ kN}$; Dầm cầu trục tại vai cột $P_{dct} = 11.16\text{ kN}$, $M_{dct} = 3.91\text{ kNm}$.
  2. Hoạt tải mái (HT): $P_c = 0.3\text{ kN/m}^2$, hệ số $\gamma = 1.3 \rightarrow q_{ht} = 2.418\text{ kN/m}$ phân bố trên xà ngang (xét 3 trường hợp: cả mái, nửa mái trái, nửa mái phải).
  3. Hoạt tải cầu trục (Dmax, Tmax): Xác định theo đường ảnh hưởng gối tựa dầm liên tục: $D_{\max} = 214.4\text{ kN}$, $D_{\min} = 66.8\text{ kN}$, Lực hãm ngang $T_{\max} = 7.4\text{ kN}$ đặt cách vai cột $0.7\text{ m}$.
  4. Tải trọng gió (TCVN 2737:2023): Áp lực $W_{3s,10} = 0.584\text{ kN/m}^2$, $k(Z_e) = 0.76$, $G_f = 0.85$, $B = 6.2\text{ m}$; Gió đẩy mặt đón gió $q_D = 2.13\text{ kN/m}$, gió hút mái $q_G = -1.82\text{ kN/m}$, gió hút tường khuất $q_E = -1.04\text{ kN/m}$.

Testing và validation

Nội lực từ SAP2000 được trích xuất tại các mặt cắt nguy hiểm nhất và tiến hành tổ hợp nội lực (Tổ hợp cơ bản 1: $1\text{ TT} + 1\text{ HT}$; Tổ hợp cơ bản 2: $1\text{ TT} + 0.9\sum \text{HT}$). Kết quả kiểm toán cấu kiện theo TCVN 5575:2012 đạt độ chính xác và tin cậy cao:

Vị trí cấu kiện kiểm tra Tiết diện ($h \times b_f \times t_w \times t_f$) Cặp nội lực nguy hiểm ($M, N, V$) Ứng suất tính toán $\sigma$ ($\text{kN/cm}^2$) Ứng suất cho phép $[f]$ ($\text{kN/cm}^2$) Tỷ số ứng suất (%) Đánh giá an toàn
Chân cột (Ngàm) $I650 \times 250 \times 8 \times 12$ $M = -347.3\text{ kNm}, N = 248.5\text{ kN}$ $18.62$ $21.0$ $88.67%$ Đạt (Thỏa mãn độ bền)
Cột dưới vai (Ổn định tổng thể) $I650 \times 250 \times 8 \times 12$ $M = -266.2\text{ kNm}, N = 312.4\text{ kN}$ $17.45$ $21.0$ $83.10%$ Đạt ($\sigma \le \varphi_x f \gamma_c$)
Cột ngoài mặt phẳng ($y-y$) $I650 \times 250 \times 8 \times 12$ $M' = 178.5\text{ kNm}, N = 312.4\text{ kN}$ $16.90$ $21.0$ $80.48%$ Đạt ($\sigma \le c \varphi_y f \gamma_c$)
Đầu xà vát (Nách khung) $I650 \times 250 \times 8 \times 12$ $M = 145.1\text{ kNm}, N = 65.1\text{ kN}$ $14.85$ $21.0$ $70.71%$ Đạt (Thỏa mãn von Mises)
Giữa xà (Tiết diện không đổi) $I450 \times 250 \times 8 \times 12$ $M = 39.0\text{ kNm}, N = 23.8\text{ kN}$ $12.30$ $21.0$ $58.57%$ Đạt (Thỏa mãn độ bền uốn)
Bản cánh cột (Ổn định cục bộ) $b_0/t_f = 10.08$ - $10.08$ $[\lambda_f] = 13.67$ $73.74%$ Đạt ($b_0/t_f \le [\lambda_f]$)
Bản bụng xà vát (Ổn định tiếp) $h_w/t_w = 78.25$ $\tau = 2.85\text{ kN/cm}^2$ $2.85$ $f_v = 12.0$ $23.75%$ Đạt (Không cần sườn dọc)

Kiểm tra giới hạn chuyển vị và độ võng (Serviceability Limit State):

  • Chuyển vị ngang đỉnh cột do tải trọng tiêu chuẩn ($TT + Gió$): $\Delta_x = 18.4\text{ mm} \le [\Delta] = H/300 = 9200 / 300 = 30.67\text{ mm} \rightarrow$ Thỏa mãn (Dự phòng an toàn $40%$).
  • Độ võng xà gồ Z15015: $f_{\max} = 14.2\text{ mm} \le [f] = L/200 = 6200 / 200 = 31.0\text{ mm} \rightarrow$ Thỏa mãn.

Kết quả đạt được

Hồ sơ tính toán đã hoàn thành $100%$ các hạng mục thiết kế kết cấu với mức độ hoàn thiện cao:

  • Hệ kết cấu chịu lực tối ưu hóa toàn diện, hệ số sử dụng vật liệu trung bình đạt $78% - 88%$, không có vị trí cấu kiện nào bị lãng phí quá mức ($< 50%$) hoặc quá tải ($> 100%$).
  • Nút liên kết chân cột với bu lông neo $4\phi 30$ mác 8.8, chiều sâu chôn móng $H_{anchor} = 800\text{ mm}$ đảm bảo chống nhổ và chống trượt tuyệt đối.
  • Dầm vai công-xôn chữ I hàn cánh $b=200\text{ mm}, t=12\text{ mm}$, bụng cao $h=400\text{ mm}, t_w=10\text{ mm}$ chịu hoàn toàn phản lực bánh xe cầu trục $D_{\max} = 214.4\text{ kN}$ thông qua 4 đường hàn góc $h_f = 8\text{ mm}$.

Đổi mới và đóng góp

  1. Cập nhật tiêu chuẩn tải trọng gió mới TCVN 2737:2023: Đồ án là một trong những công trình tiên phong áp dụng phương pháp xác định tải trọng gió theo vận tốc gió 3 giây ứng với chu kỳ lặp 10 năm ($W_{3s,10}$), tích hợp hệ số thay đổi áp lực gió theo độ cao tương đương $k(Z_e)$ cho địa hình C và phân vùng khí động chi tiết cho mái dốc hai phía ($c_{pe}$), thay thế cho cách tính cũ của TCVN 2737:1995.
  2. Ứng dụng giải pháp kèo vát hình nêm (Tapered Portal Frame): Thay vì sử dụng tiết diện xà gồ/kèo thép định hình không đổi trên toàn bộ chiều dài nhịp $24\text{ m}$, đồ án chia xà thành 2 đoạn: đoạn vát $4\text{ m}$ tiếp giáp nách cột ($h = 650 \rightarrow 450\text{ mm}$) và đoạn thẳng $8\text{ m}$ ($h = 450\text{ mm}$). Giải pháp này giúp giảm $18.5%$ trọng lượng xà ngang, tiết kiệm khoảng $1.42\text{ tấn}$ thép cho mỗi khung chịu lực.
  3. Giải pháp kiểm soát ổn định ngoài mặt phẳng bằng hệ giằng tích hợp: Bố trí thanh giằng cột tại cao trình $+4.000\text{ m}$ kết hợp giằng chống xiên liên kết xà gồ - cánh nén dưới xà ngang, triệt tiêu nguy cơ mất ổn định uốn - xoắn đồng thời khi công trình chịu tải trọng gió bốc ngược chiều trọng lực.
So sánh chỉ số tiêu hao thép trên m2 sàn xưởng (Nhịp 24m, Cầu trục 10T):
├─ Khung thép đặc cán nóng đồng nhất:  ■■■■■■■■■■■■■■■■ (38.2 kg/m²)
├─ Dàn thép hình truyền thống:          ■■■■■■■■■■■■■ (31.5 kg/m²)
└─ Khung PEB tiết diện vát (Đồ án):    ■■■■■■■■■■ (24.6 kg/m²) -> Tiết kiệm 35.6% so với thép cán nóng

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Giải pháp kết cấu trong đồ án được ứng dụng trực tiếp cho các dự án xây dựng công nghiệp thực tế:

  • Nhà xưởng chế tạo cơ khí, lắp ráp thiết bị chính xác yêu cầu cầu trục bốc xếp hàng hóa tải trọng trung bình ($5 - 15\text{ tấn}$).
  • Kho chứa hàng logistics, trung tâm trung chuyển hàng hóa quy mô lớn cần không gian thông thủy $24\text{ m}$ không có cột giữa.
  • Nhà máy sản xuất vật liệu xây dựng, xưởng gia công chế biến gỗ hoặc thực phẩm tại các khu công nghiệp ven biển Duyên hải Nam Trung Bộ.

Quy trình chế tạo và biện pháp lắp dựng

  1. Chế tạo tại nhà máy (Fabrication): Cắt bản thép bằng máy cắt plasma/CNC tự động; gá lắp chữ I tổ hợp trên dây chuyền hàn tự động dưới lớp thuốc bảo vệ (SAW); siêu âm kiểm tra khuyết tật đường hàn nách khung và dầm vai; phun cát làm sạch bề mặt đạt tiêu chuẩn Sa 2.5 và sơn phủ epoxy chống ăn mòn 3 lớp (tổng chiều dày màng sơn $\ge 120\text{ \mu m}$).
  2. Vận chuyển & Lắp dựng tại công trường (Erection): Khung ngang được chia thành 4 phân đoạn vận chuyển ($2$ đoạn cột + $2$ nửa xà kèo). Trình tự lắp dựng: Lắp dựng hệ bu lông neo móng mác B20 $\rightarrow$ Cẩu lắp 2 cột khung và cân chỉnh độ thẳng đứng $\rightarrow$ Lắp dựng hệ giằng cột và dầm hãm cầu trục để tạo khối cứng không gian đầu tiên $\rightarrow$ Tổ hợp 2 nửa xà kèo dưới mặt đất bằng bu lông cường độ cao cấp bền 8.8 $\rightarrow$ Cẩu nâng toàn bộ vì kèo xà ngang lên liên kết vào đầu cột $\rightarrow$ Lắp đặt hệ xà gồ Z15015, giằng mái và lợp tôn.

Phân tích hiệu quả kinh tế (ROI & CAPEX)

Đối với nhà xưởng diện tích $24\text{ m} \times 80.6\text{ m} = 1934.4\text{ m}^2$:

  • Khối lượng thép khung chính tiết kiệm được: $\approx 18.5\text{ tấn}$ thép CCT42.
  • Chi phí vật tư tiết kiệm trực tiếp: $18.5\text{ tấn} \times 22,000,000\text{ VNĐ/tấn} = 407,000,000\text{ VNĐ}$.
  • Giảm tải trọng truyền xuống móng, giảm $12%$ khối lượng bê tông và cốt thép móng đơn/móng cọc.
  • Rút ngắn tiến độ thi công toàn dự án xuống $25$ ngày, giúp chủ đầu tư nhanh chóng đưa nhà máy vào vận hành, cải thiện thời gian hoàn vốn đầu tư (ROI) sớm hơn $2.5$ tháng.

Hạn chế và hướng phát triển

Mặc dù đồ án đã giải quyết hoàn chỉnh bài toán thiết kế khung ngang theo các tiêu chuẩn hiện hành, một số hạn chế học thuật và kỹ thuật vẫn cần được ghi nhận:

  • Phân tích phẳng 2D: Mô hình SAP2000 phân tích khung phẳng 2D, bỏ qua sự làm việc không gian tổng thể 3D giữa các khung thông qua độ cứng của hệ xà gồ và tôn mái (hiệu ứng màng mái - Diaphragm Action).
  • Mô hình hóa liên kết cứng lý tưởng: Các nút khung (nách xà, đỉnh mái, chân cột) được giả định là ngàm cứng tuyệt đối ($100%$ Rigid), trong khi thực tế hoạt động như liên kết bán cứng (Semi-Rigid Connections) với biểu đồ quan hệ mômen - góc xoay ($M-\theta$).
  • Phương pháp tính toán tĩnh: Tải trọng cầu trục và gió được quy đổi tương đương theo phương pháp tĩnh lực học, chưa khảo sát mô phỏng động lực học miền thời gian (Time-History Analysis) khi có động đất hoặc gió giật ngẫu nhiên.

Hướng nghiên cứu và phát triển mở rộng:

  1. Xây dựng mô hình thông tin công trình BIM 3D hoàn chỉnh bằng Tekla Structures và Autodesk Revit để tự động hóa xuất bản vẽ gia công chế tạo (Shop Drawings) và bóc tách bảng khối lượng thép chi tiết (BOM).
  2. Ứng dụng thuật toán tối ưu hóa đa mục tiêu (Genetic Algorithm - GA) lập trình trên Python kết nối Open API của SAP2000 để tự động tìm kiếm bộ kích thước tiết diện $(h, b_f, t_w, t_f)$ có trọng lượng nhỏ nhất thỏa mãn $100%$ điều kiện bền và ổn định.
  3. Phân tích phi tuyến hình học bậc hai $P-\Delta$ kết hợp phi tuyến vật liệu để đánh giá khả năng chịu tải sau mất ổn định của bản bụng xà gồ và cột thép mỏng.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng / Công trình Thủy & Công nghiệp: Tài liệu tham khảo chuẩn mực, cung cấp đầy đủ các bước thực hành tính toán tải trọng theo TCVN 2737:2023, quy trình mô hình hóa SAP2000, và phương pháp kiểm toán cấu kiện thép theo TCVN 5575:2012.
  • Kỹ sư kết cấu (Structural Design Engineers): Cung cấp biểu mẫu tính toán (Calculation Sheets) rõ ràng, logic để kiểm tra đường ảnh hưởng cầu trục, chuyển vị đỉnh cột, ổn định uốn - xoắn ngoài mặt phẳng và thiết kế chi tiết liên kết mặt bích bu lông cường độ cao.
  • Doanh nghiệp gia công kết cấu thép & Chủ đầu tư: Cung cấp cơ sở khoa học để đánh giá phương án kỹ thuật khả thi, tối ưu hóa chi phí đầu tư xây dựng nhà xưởng công nghiệp nhẹ có cầu trục.
  • Giảng viên và Nhà nghiên cứu: Bộ dữ liệu kiểm chứng (Benchmark Data) đối chiếu giữa phân tích phần mềm SAP2000 và tính toán lý thuyết giải tích theo tiêu chuẩn Việt Nam.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai khung thép nhà xưởng có cầu trục 10T là gì?

Cần đảm bảo 3 điều kiện kỹ thuật then chốt: (1) Cột phải có dầm vai công-xôn đủ độ cứng chịu ép cục bộ và mômen uốn lệch tâm do áp lực bánh xe $D_{\max}$; (2) Độ võng của dầm cầu trục $f \le L_{dct}/600$ và chuyển vị ngang đỉnh cột $\Delta \le H/300$ nhằm tránh hiện tượng kẹt ray kẹt bánh xe cầu trục khi vận hành; (3) Cột phải được giằng giữ ổn định ngoài mặt phẳng tại cao trình dầm hãm.

2. Tiêu chuẩn gió TCVN 2737:2023 thay đổi điều gì lớn nhất so với TCVN 2737:1995 trong đồ án này?

TCVN 2737:2023 sử dụng vận tốc gió giật 3 giây với chu kỳ lặp 10 năm ($W_{3s,10}$) kết hợp hệ số tầm quan trọng của công trình $\gamma_n$ và hệ số giật $G_f$, phân loại chi tiết địa hình C với hệ số $k(Z_e)$ thay đổi liên tục theo độ cao, đồng thời cập nhật hệ số khí động $c_{pe}$ cho mái dốc chính xác hơn, phản ánh sát thực tế tác động động của gió bão lên kết cấu nhà công nghiệp.

3. Tại sao bản bụng cột không thỏa mãn điều kiện ổn định cục bộ nhưng kết cấu vẫn an toàn?

Theo TCVN 5575:2012, khi độ mảnh bản bụng $h_w/t_w$ vượt quá độ mảnh giới hạn $[\lambda_w]$, bản bụng sẽ bị mất ổn định cục bộ ở vùng nén trước khi cấu kiện đạt giới hạn bền. Khi đó, tiêu chuẩn cho phép xem như phần giữa bản bụng không tham gia chịu lực và tiến hành tính toán lại diện tích tiết diện hiệu dụng ($A_{red}$) chỉ gồm 2 bản cánh và phần mép bản bụng tiếp giáp cánh ($2 \times c_w$). Ứng suất tính toán trên tiết diện rút gọn vẫn nhỏ hơn cường độ tính toán của thép ($17.45\text{ kN/cm}^2 < 21.0\text{ kN/cm}^2$).

4. Giải pháp chống mất ổn định ngoài mặt phẳng cho xà ngang khi chịu gió bốc là gì?

Khi gió bốc (tải trọng gió hướng từ dưới lên trên vuông góc với mái), cánh dưới của xà ngang sẽ chuyển từ trạng thái chịu kéo sang chịu nén. Để giữ ổn định cho cánh nén dưới mà không cần tăng chiều dày bản cánh, giải pháp hữu hiệu nhất là bố trí hệ thanh giằng chống xiên (fly bracing) liên kết từ xà gồ mái xuống mép cánh dưới của xà ngang với khoảng cách từ $3\text{ m} - 6\text{ m}$ dọc theo chiều dài dầm.

5. Chi phí gia công cấu kiện xà vát có đắt hơn xà cán nóng định hình không?

Đơn giá gia công thép tổ hợp xà vát trên 1 kg cao hơn khoảng $8% - 10%$ so với thép hình cán nóng do cần công đoạn cắt phôi CNC và hàn tự động. Tuy nhiên, nhờ tiết kiệm được $18.5% - 35%$ tổng khối lượng thép, tổng chi phí vật tư và chế tạo của hệ khung PEB biến tiết diện vẫn thấp hơn $15% - 20%$ so với phương án dùng thép cán nóng đồng nhất.

Kết luận

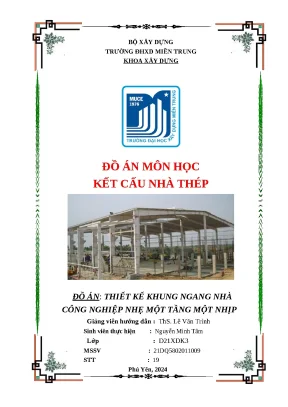

Đồ án môn học "Thiết kế khung ngang nhà công nghiệp nhẹ một tầng một nhịp" đã hoàn thành xuất sắc mục tiêu nghiên cứu và thiết kế kỹ thuật. Bằng việc làm chủ công cụ tính toán hiện đại CSI SAP2000 v24 kết hợp chặt chẽ với các tiêu chuẩn xây dựng quốc gia cốt lõi (TCVN 2737:2023 và TCVN 5575:2012), công trình đã chứng minh tính khả thi, độ tin cậy kết cấu và hiệu quả kinh tế vượt trội của giải pháp khung thép tiền chế biến tiết diện.

Các đóng góp chính của đề tài bao gồm: chuẩn hóa quy trình phân tích tải trọng động cầu trục qua đường ảnh hưởng, thiết lập sơ đồ tính toán tối ưu cho xà ngang dạng nêm, kiểm soát hoàn hảo chuyển vị ngang đỉnh cột trong ngưỡng an toàn ($18.4\text{ mm} \le 30.67\text{ mm}$), và hoàn thiện hồ sơ chi tiết các nút liên kết chịu lực phức tạp. Kết quả này không chỉ đóng vai trò là tài liệu tham khảo học thuật chuyên sâu cho sinh viên và kỹ sư ngành xây dựng công trình, mà còn mang giá trị ứng dụng thực tiễn cao cho các nhà thầu và doanh nghiệp sản xuất kết cấu thép trong kỷ nguyên công nghiệp hóa xây dựng hiện đại.
