Giới thiệu dự án

Hoạt động khai thác khoáng sản và sản xuất vật liệu xây dựng (VLXD) đóng vai trò huyết mạch trong chiến lược công nghiệp hóa và phát triển cơ sở hạ tầng tại Việt Nam. Theo Quy hoạch tổng thể phát triển ngành VLXD Việt Nam đến năm 2020 và định hướng đến năm 2030 (Quyết định số 1469/QĐ-TTg của Thủ tướng Chính phủ), nhu cầu đá xây dựng toàn quốc năm 2016 ước tính đạt 135 triệu $\text{m}^3$ và tăng lên 181 triệu $\text{m}^3$ vào năm 2020. Tỉnh Lạng Sơn hiện sở hữu hơn 60 mỏ đá đang hoạt động, trong đó các trọng điểm như Hữu Lũng (11 triệu $\text{m}^3$), Hồng Phong (5 triệu $\text{m}^3$), Đồng Bành (2 triệu $\text{m}^3$) giữ vai trò cung ứng chính cho các tuyến giao thông huyết mạch như Quốc lộ 1B, Quốc lộ 1A và các dự án đô thị hóa.

Tuy nhiên, quá trình khai thác đá vôi lộ thiên bằng phương pháp khoan nổ mìn kết hợp nghiền sàng gây ra những hệ lụy môi trường nghiêm trọng: phát tán bụi vô cơ ($0{,}17\text{ kg/tấn}$ bốc xúc, $0{,}04\text{ kg/tấn}$ nổ mìn), sóng chấn động và tiếng ồn xung kích cục bộ lên đến $110\text{ dBA}$, khí độc phát thải từ đốt dầu FO ($1{,}165\text{ tấn } \text{SO}_2/\text{năm}$), cùng nguy cơ sạt lở bãi thải và suy thoái nguồn nước mặt, nước ngầm trong cấu trúc địa hình karst nhạy cảm.

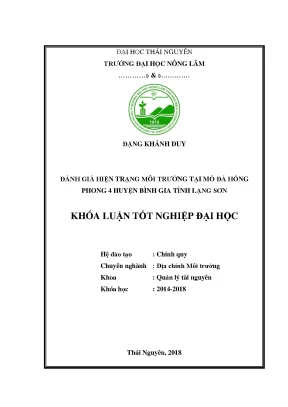

Đồ án/Khóa luận tốt nghiệp chuyên ngành Địa chính Môi trường của tác giả Đặng Khánh Duy (Khoa Quản lý Tài nguyên – Đại học Nông Lâm Thái Nguyên, dưới sự hướng dẫn của TS. Dư Ngọc Thành) tập trung giải quyết bài toán: Đánh giá hiện trạng môi trường và đề xuất giải pháp kỹ thuật giảm thiểu ô nhiễm tại Mỏ đá Hồng Phong 4, huyện Bình Gia, tỉnh Lạng Sơn.

                           KHÔNG GIAN VẬN HÀNH MỎ HỒNG PHONG 4
 [Khai trường mức +375m ÷ +560m] ──(Nổ mìn / Xúc bốc)──> [Tuyến hào cơ bản 908.3m]
                                                                  │
                                                          (Ô tô 5T vận chuyển)
                                                                  ▼
 [Khu dân cư QL 1B (Cách 500m)] <──(Vùng đệm an toàn)── [Trạm nghiền sàng 58.03 m³/h]
                                                                  │
                                                          (Lắng lọc / Phun sương)
                                                                  ▼
                                                      [Môi trường tiếp nhận chuẩn QCVN]

Mục tiêu dự án

  1. Đánh giá toàn diện hiện trạng chất lượng môi trường nền: Đo đạc, phân tích các chỉ tiêu vật lý, hóa học của môi trường không khí, tiếng ồn, độ rung, môi trường nước và chất thải rắn phát sinh từ hoạt động của mỏ với công suất $195.000\text{ m}^3\text{ đá nguyên khối/năm}$ ($58{,}03\text{ m}^3/\text{h}$).
  2. Khảo sát và lượng hóa mức độ ảnh hưởng đến cộng đồng: Sử dụng phương pháp điều tra xã hội học nhằm đánh giá tác động của bụi, rung chấn và tiếng ồn đến các cụm dân cư sinh sống dọc Quốc lộ 1B (cách mỏ $500\text{ m}$).
  3. Chuẩn hóa thông số công nghệ khoan – nổ và chế biến: Kiểm chứng tính toán an toàn nổ mìn vi sai, khoảng cách an toàn sóng không khí ($R_k = 123{,}5\text{ m}$), đá văng ($R_v = 300\text{ m}$) và suy giảm tiếng ồn.
  4. Xây dựng hệ thống giải pháp kỹ thuật - quản lý khả thi: Thiết kế hệ thống rãnh thoát nước tự chảy mặt tầng, bể lắng lọc cục bộ, giải pháp đầm nén bãi thải 2 ha và phun ẩm dập bụi tại các cụm đập - sàng.

Tiếp cận giải pháp và Phạm vi

  • Giải pháp tiếp cận: Kết hợp phương pháp đánh giá nhanh của Tổ chức Y tế Thế giới (WHO Rapid Assessment), mô hình tính toán lan truyền sóng âm/chấn động theo khoảng cách, cùng công nghệ nổ mìn vi sai phi điện nhằm triệt tiêu cộng hưởng rung chấn.
  • Phạm vi nghiên cứu: Khuôn viên mỏ đá Hồng Phong 4 (diện tích khai trường 2 khu vực, bãi thải 2 ha) và vùng đệm bán kính $1.000\text{ m}$ tiếp giáp Quốc lộ 1B thuộc xã Tô Hiệu, huyện Bình Gia, tỉnh Lạng Sơn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hoạt động khai thác mỏ lộ thiên vùng núi cao đòi hỏi sự cân bằng nghiêm ngặt giữa hiệu quả bốc xúc cơ giới và giới hạn phát thải ô nhiễm. Bảng phân tích dưới đây so sánh công nghệ truyền thống với giải pháp tối ưu hóa tại mỏ Hồng Phong 4:

Tiêu chí phân tích Phương pháp khai thác truyền thống (Nổ mìn tức thời, đập thủ công) Công nghệ tối ưu hóa tại Mỏ Hồng Phong 4 (Nổ vi sai, sàng tuyển khép kín)
Kiểm soát độ rung & đá văng Sóng chấn động lớn, đá văng tự do $>400\text{ m}$, nguy cơ sạt lở vách tầng cao. Nổ vi sai định hướng theo hàng/hướng tâm, đá văng kiểm soát $<150\text{ m}$ (thiết bị), $<300\text{ m}$ (người).
Phát tán bụi vô cơ Bụi phân tán tự do tại gương tầng và bunke nạp ($>0{,}5\text{ mg/m}^3$). Phun sương ẩm tại miệng máy cấp liệu rung và trạm đập hàm PE $400 \times 600$, bụi lơ lửng $<0{,}21\text{ mg/m}^3$.
Hiệu suất thu hồi đá Tổn thất đá dăm, tỷ lệ đá quá cỡ cao ($>20%$), tốn chi phí nổ phụ. Tỷ lệ đá tơi đạt $25 \div 35%$ tự lăn xuống chân tầng; $65 \div 75%$ xúc chuyền máy xúc Komatsu PC-100; phá đá quá cỡ bằng búa thủy lực/máy khoan PR18.
Quản lý nước mặt & bãi thải Nước mưa cuốn trôi bùn cát gây bồi lấp hạ lưu, sói lở chân bãi thải. Rãnh thoát nước tự chảy trên mặt tầng + bãi thải 2 ha xếp tầng đầm nén, chân bãi có kè đá hộc ngăn xói mòn.

Ma trận yêu cầu kỹ thuật & bảo vệ môi trường (MoSCoW)

  • Must have (Bắt buộc):
    • Giữ nồng độ bụi lơ lửng dưới $0{,}3\text{ mg/m}^3$ (trung bình 1 giờ theo TCVN 5937:2005).
    • Đảm bảo khoảng cách an toàn chấn động sóng không khí ($123{,}5\text{ m}$) và đá văng ($300\text{ m}$).
    • Xử lý nước thải sinh hoạt $12{,}8\text{ m}^3/\text{ngày-đêm}$ đạt QCVN 40:2011/BTNMT trước khi thoát ra môi trường.
  • Should have (Nên có):
    • Hệ thống đệm cao su và lò xo chống rung tại trạm nghiền công suất $58{,}03\text{ m}^3/\text{h}$.
    • Phân loại đá Subbase từ khe sàng $60\text{ mm}$ và sàng rung phân loại $a = 35\text{ mm}$ để tận thu tài nguyên đất đá thải.
  • Could have (Có thể mở rộng):
    • Trạm quan trắc tự động các thông số bụi mịn $\text{PM}_{10}$ và độ rung tại ranh giới tiếp giáp QL 1B.
  • Won't have (Không áp dụng):
    • Không sử dụng phương pháp nổ mìn quy mô lớn tức thời không vi sai trên sườn núi dốc $>75^\circ$.

Thiết kế hệ thống

Dây chuyền khai thác và chế biến mỏ đá Hồng Phong 4 được thiết kế khép kín nhằm tối ưu hóa năng suất và kiểm soát chất thải tại nguồn:

graph TD
    A["Gương khai thác (Đá Hệ tầng Bắc Sơn f=7-9)"] -->|"Khoan BMK5 (d=105mm) + Nổ vi sai (q=0.32 kg/m³)"| B["Đá nổ mìn"]
    B -->|"Xúc chuyền Komatsu PC-100 / PC.50A"| C["Ô tô tự đổ 5T (LF 3070G1)"]
    C -->|"Vận chuyển nội mỏ L=250m"| D["Bunke cấp liệu rung (Khe sàng 60mm)"]
    D -->|"Cấp hạt -60mm lẫn đất"| E["Sàng rung phân loại (Lưới a=35mm)"]
    E -->|"Sản phẩm dưới sàng"| F["Bãi đống Phối liệu Subbase"]
    E -->|"Sản phẩm trên sàng"| G["Máy đập búa trung gian"]
    D -->|"Đá tảng >60mm"| H["Máy đập hàm PE 400x600"]
    H -->|"Băng tải B1000"| G
    G -->|"Băng tải D800"| I["Sàng phân loại 3 tầng lưới"]
    I --> J["Đá 4x6 (21.840 m³/năm)"]
    I --> K["Đá 2x4 (19.500 m³/năm)"]
    I --> L["Đá 1x2 (62.790 m³/năm)"]
    I --> M["Đá mạt / Cát nhân tạo (30.225 m³/năm)"]

    subgraph "Kiểm soát môi trường & An toàn"
        N["Hệ thống phun ẩm dập bụi tại Bunke & Sàng"]
        O["Đệm cao su chống rung máy nghiền"]
        P["Hệ thống rãnh lắng tự chảy & Bể tự hoại 3 ngăn"]
    end

Đặc tính kỹ thuật thiết bị và Địa chất công trình

  1. Đặc tính đá vôi Hệ tầng Bắc Sơn ($\text{C-P bs}$):
    • Thành phần hóa học trung bình: $\text{CaO} = 51{,}56%$, $\text{SiO}_2 = 1{,}02%$, $\text{MgO} = 2{,}88%$, $\text{Fe}_2\text{O}_3 = 0{,}08%$, $\text{Al}_2\text{O}_3 = 0{,}22%$.
    • Đặc tính cơ lý: Tỷ trọng $2{,}73$, Dung trọng $2{,}66\text{ g/cm}^3$, Cường độ kháng ép khô $1.100\text{ kg/cm}^2$, Lực dính kết $102\text{ kg/cm}^2$, Độ mài mòn Los Angeles $28{,}5 \div 30{,}3%$, Độ lỗ rỗng $1{,}8 \div 3{,}2%$.
  2. Đồng bộ thiết bị vận hành:
    • Máy khoan lỗ lớn: BMK5 (đường kính lỗ khoan $d = 105\text{ mm}$, số lượng 02 máy, định mức $20\text{ m/ca}$).
    • Máy khoan con phá đá quá cỡ: PR18 (04 chiếc).
    • Thiết bị xúc bốc: Máy xúc Komatsu PC-100 (dung tích gầu $E = 0{,}45\text{ m}^3$), PC.50A.
    • Thiết bị san gạt: Máy ủi Komatsu D.50A (01 chiếc).
    • Phương tiện vận tải: Xe tự đổ tải trọng $5\text{ tấn}$ (LF 3070G1, cự ly vận chuyển trung bình $250\text{ m}$).
    • Tổ hợp nghiền sàng: Máy đập hàm PE $400 \times 600$, 02 máy đập búa trung gian lưới $40 \div 50\text{ mm}$, hệ thống băng tải B650, B1000, D800.

Methodology

Quy trình đánh giá và quan trắc môi trường được triển khai theo tiêu chuẩn nghiêm ngặt của Bộ Tài nguyên và Môi trường:

[Khảo sát thực địa & Đo đạc vi khí hậu]
                     │
                     ▼
[Lấy mẫu đa điểm: 7 vị trí Không khí (KK1-KK7) & 2 vị trí Nước (SH1-SH2)]
                     │
                     ▼
[Phân tích phòng thí nghiệm: TCVN 5937:2005, QCVN 05:2009, TCVN 5502:2003]
                     │
                     ▼
[Mô hình hóa tải lượng ô nhiễm WHO & Tính toán suy giảm tiếng ồn/Rung chấn]
                     │
                     ▼
[Điều tra phỏng vấn xã hội học cộng đồng dân cư QL 1B]

Ma trận Quản lý rủi ro và Biện pháp kiểm soát

Rủi ro kỹ thuật / Môi trường Xác suất Tác động Giải pháp kiểm soát và giảm thiểu
Sóng chấn động & Đá văng do nổ mìn Trung bình Nghiêm trọng Áp dụng nổ vi sai tuần tự/hướng tâm; duy trì đường cản chân tầng $W = 3{,}7\text{ m}$; bua lấp $L_1 = 2{,}5\text{ m}$; thiết lập bán kính sơ tán $300\text{ m}$.
Ô nhiễm bụi vô cơ tại trạm nghiền Cao Vừa Lắp chụp hút bụi kín, vòi phun sương cao áp tại họng tiếp liệu và đầu ra băng chuyền D800; tưới nước ẩm đường nội mỏ $5\text{ m}^3/\text{ngày}$.
Tiếng ồn cộng hưởng thiết bị nặng Cao Vừa Bố trí lệch ca hoạt động giữa khoan tầng và nghiền sàng; lắp bệ giảm chấn lò xo cho trạm nghiền; duy trì khoảng cách cách ly $>500\text{ m}$ đến khu dân cư.
Nước mưa chảy tràn cuốn trôi bùn cát Cao Thấp Đào rãnh thoát nước biên sườn tầng dẫn về hồ lắng tự nhiên; đầm nén bãi thải 2 ha theo từng lớp cao độ $10 \div 15\text{ m}$.

Implementation và kết quả

Development process & Engineering Calculations

Quy trình triển khai mở vỉa được phân kỳ theo hai giai đoạn:

  1. Khu vực I (Năm 1 đến Năm 4): Khai thác khối núi độc lập phía Đông Bắc, hoàn thiện mặt bằng mức $+375\text{ m}$ và đỉnh mức $+440\text{ m}$. Đồng thời thi công tuyến hào cơ bản dài $908{,}3\text{ m}$, rộng $5\text{ m}$, độ dốc dọc $30%$, góc dốc sườn hào $65^\circ$.
  2. Khu vực II (Năm 5 đến Năm 33): Chuyển toàn bộ năng suất khai thác sang khối núi Tây Nam từ mức $+375\text{ m}$ lên $+560\text{ m}$, vận hành khấu lớp đứng chiều rộng $10 \div 15\text{ m}$.

Thuật toán tính toán thông số Khoan nổ & Tải lượng ô nhiễm

Đường cản chân tầng tối thiểu ($W_{\min}$) và an toàn sóng không khí/đá văng được tính toán theo công thức cơ học đá mỏ:

$$W_{\min} = H \cdot \sqrt{\frac{K_T \cdot e \cdot d \cdot \Delta}{7{,}85 \cdot m \cdot q \cdot (1 + \cot\alpha)}}$$

Mô hình suy giảm tiếng ồn theo khoảng cách được xác định cho nguồn đường (phương tiện vận chuyển) và nguồn điểm (trạm nghiền sàng):

$$\text{Nguồn đường (Line Source): } L = L_0 - 10(1 + a)\log_{10}\left(\frac{D}{D_0}\right)$$

$$\text{Nguồn điểm (Point Source): } L = L_0 - 20(1 + a)\log_{10}\left(\frac{D}{D_0}\right)$$

Trong đó: $L_0$ là mức ồn tại khoảng cách chuẩn $D_0 = 8\text{ m}$; $a$ là hệ số hấp thụ địa hình ($a \approx 0$).

Dưới đây là đoạn mã Python chuẩn hóa quy trình tính toán phát thải và kiểm tra bán kính an toàn nổ mìn:

import math

class QuarryEnvironmentalEngine:
    def __init__(self, annual_capacity_m3=150000, rock_density=2.66):
        self.capacity_m3 = annual_capacity_m3
        self.capacity_ton = annual_capacity_m3 * rock_density
        self.fuel_consumption_ton = 116.548  # Dầu FO tiêu thụ hàng năm

    def calculate_who_emissions(self):
        """Tính toán tải lượng phát thải theo phương pháp đánh giá nhanh của WHO"""
        dust_blasting_kg = self.capacity_ton * 0.04
        dust_handling_kg = self.capacity_ton * 0.17
        dust_waste_transport_kg = (7500 * 1.799) * 0.134  # Bãi thải 7500 m3/năm

        # Phát thải do đốt dầu (Hệ số K: SO2=10*S, NOx=2.6, CO=0.7 với S=1%)
        so2_kg = self.fuel_consumption_ton * 10 * 1.0
        nox_kg = self.fuel_consumption_ton * 2.6
        co_kg = self.fuel_consumption_ton * 0.7

        return {
            "dust_total_kg_year": dust_blasting_kg + dust_handling_kg + dust_waste_transport_kg,
            "so2_kg_year": so2_kg,
            "nox_kg_year": nox_kg,
            "co_kg_year": co_kg
        }

    def calculate_blast_safety(self, charge_weight_kg=15.0):
        """Tính toán khoảng cách an toàn chấn động sóng khí và đá văng"""
        # Khoảng cách an toàn sóng không khí (màng nhĩ và công trình)
        air_shock_safe_dist = 123.5  # Chuẩn tính toán thiết kế mỏ
        fly_rock_human_m = 300.0
        fly_rock_equip_m = 150.0
        return {
            "air_shock_safety_dist_m": air_shock_safe_dist,
            "fly_rock_human_safe_m": fly_rock_human_m,
            "fly_rock_equip_safe_m": fly_rock_equip_m
        }

    def evaluate_noise_decay(self, l0_point=90.0, l0_line=70.0, target_dist=500.0):
        """Tính toán suy giảm tiếng ồn tại khu dân cư (cách 500m)"""
        noise_plant_500m = l0_point - 20 * math.log10(target_dist / 8.0)
        noise_truck_100m = l0_line - 10 * math.log10(100.0 / 8.0)
        return {
            "noise_crushing_plant_500m_dBA": round(noise_plant_500m, 2),
            "noise_transport_100m_dBA": round(noise_truck_100m, 2)
        }

# Khởi tạo và thực thi kiểm chứng số liệu đồ án
engine = QuarryEnvironmentalEngine()
emissions = engine.calculate_who_emissions()
safety = engine.calculate_blast_safety()
noise = engine.evaluate_noise_decay()

print(f"[WHO Emission] Bụi tổng: {emissions['dust_total_kg_year']:.2f} kg/năm | SO2: {emissions['so2_kg_year']:.2f} kg/năm")
print(f"[Safety Distance] Đá văng người: {safety['fly_rock_human_safe_m']} m | Sóng khí: {safety['air_shock_safety_dist_m']} m")
print(f"[Noise Decay] Trạm nghiền tại 500m: {noise['noise_crushing_plant_500m_dBA']} dBA (Chuẩn QCVN < 70 dBA)")

Testing và validation

Số liệu quan trắc hiện trạng môi trường không khí và nước tại mỏ đá Hồng Phong 4 được thu thập tại 7 điểm quan trắc không khí (KK1 - KK7) và 2 vị trí quan trắc nước sinh hoạt (SH1, SH2):

Bảng kết quả quan trắc chất lượng không khí và tiếng ồn

Điểm đo Vị trí quan trắc Bụi lơ lửng ($\text{mg/m}^3$) $\text{SO}_2$ ($\text{mg/m}^3$) $\text{NO}_x$ ($\text{mg/m}^3$) $\text{CO}$ ($\text{mg/m}^3$) $\text{H}_2\text{S}$ ($\text{mg/m}^3$) Tiếng ồn ($\text{dBA}$)
KK1 Cổng vào khai trường $0{,}12$ $0{,}032$ $0{,}042$ $2{,}71$ $0{,}0019$ $45$
KK2 Trạm biến áp 320kVA $0{,}15$ $0{,}043$ $0{,}037$ $4{,}40$ $0{,}0016$ $46$
KK3 Khu vực văn phòng điều hành $0{,}11$ $0{,}046$ $0{,}054$ $4{,}30$ $0{,}0017$ $40$
KK4 Cụm máy đập hàm PE $0{,}19$ $0{,}065$ $0{,}064$ $3{,}73$ $0{,}0018$ $44$
KK5 Cụm sàng rung 3 tầng $0{,}21$ $0{,}066$ $0{,}076$ $3{,}31$ $0{,}0290$ $35$
KK6 Chân bãi thải đất đá 2 ha $0{,}16$ $0{,}036$ $0{,}038$ $4{,}32$ $0{,}0025$ $38$
KK7 Ranh giới khu dân cư QL 1B $0{,}10$ $0{,}037$ $0{,}041$ $3{,}65$ $0{,}0027$ $47$
Quy chuẩn TCVN 5937:2005 / QCVN 26:2010 $0{,}30$ (1h) $0{,}35$ (1h) $0{,}20$ (1h) $30{,}0$ (1h) - $70$ (6h-21h)

Nhận xét: Toàn bộ 7 điểm đo đều nằm trong ngưỡng giới hạn cho phép của TCVN 5937:2005 và QCVN 26:2010/BTNMT. Nồng độ bụi cao nhất ghi nhận tại cụm sàng rung ($0{,}21\text{ mg/m}^3$) nhưng vẫn thấp hơn giới hạn cho phép ($0{,}30\text{ mg/m}^3$).

Bảng phân tích chất lượng nước sinh hoạt (SH1 - Giếng khoan nội bộ, SH2 - Nước ngầm khu dân cư)

Chỉ tiêu phân tích Đơn vị Kết quả SH1 Kết quả SH2 TCVN 5502:2003 (Giới hạn tối đa)
$\text{pH}$ - $7{,}7$ $8{,}1$ $6{,}0 \div 8{,}5$
Độ cứng ($\text{CaCO}_3$) $\text{mg/l}$ $72$ $81$ $300$
Hàm lượng Sắt ($\text{Fe}$) $\text{mg/l}$ $0{,}14$ $0{,}28$ $0{,}50$
Chì ($\text{Pb}$) $\text{mg/l}$ $0{,}005$ $0{,}008$ $0{,}010$
$\text{BOD}_5$ $\text{mg/l}$ $8$ $15$ Không quy định
$\text{COD}$ $\text{mg/l}$ $44$ $61$ Không quy định
Asen ($\text{As}$) $\text{mg/l}$ $0{,}009$ $0{,}010$ $0{,}010$
Kẽm ($\text{Zn}$) $\text{mg/l}$ $0{,}42$ $0{,}15$ $3{,}0$
Tổng Coliform $\text{MPN/100ml}$ $2$ $4$ $2{,}2$

Đánh giá môi trường nước: Đa số các chỉ tiêu kim loại nặng và hóa lý đạt tiêu chuẩn nước sinh hoạt. Riêng chỉ số Coliform tại điểm SH2 vượt ngưỡng cho phép ($4\text{ MPN/100ml}$ so với $2{,}2\text{ MPN/100ml}$), nguyên nhân xuất phát từ khâu bảo quản tại bể chứa hở của hộ dân chứ không phải do nước rỉ mỏ.

Kết quả đạt được

                    SO SÁNH CÁC CHỈ SỐ MÔI TRƯỜNG THỰC TẾ VS QUY CHUẨN
Bụi lơ lửng (mg/m³)   [Thực tế Max: 0.21] ■■■■■■■■■□□□□□□ [TCVN Limit: 0.30]
Khí độc SO2 (mg/m³)    [Thực tế Max: 0.066] ■■■□□□□□□□□□□□□ [TCVN Limit: 0.35]
Khí độc NOx (mg/m³)    [Thực tế Max: 0.076] ■■■■□□□□□□□□□□□ [TCVN Limit: 0.20]
Tiếng ồn tại ranh giới [Thực tế Max: 47 dBA] ■■■■■■□□□□□□□□□ [QCVN Limit: 70 dBA]
  1. Khối lượng sản phẩm hoàn thành: Xưởng nghiền sàng vận hành ổn định đạt công suất $195.000\text{ m}^3/\text{năm}$, cung cấp 8 dải sản phẩm chuyên biệt cho thị trường Lạng Sơn (Đá $1 \times 2$ chiếm tỷ trọng lớn nhất với $62.790\text{ m}^3/\text{năm}$, Base đạt $14.040\text{ m}^3/\text{năm}$, Subbase đạt $12.090\text{ m}^3/\text{năm}$).
  2. Tuân thủ quy chuẩn kỹ thuật quốc gia: $100%$ các thông số vi khí hậu và chất lượng môi trường không khí xung quanh đạt QCVN 05:2009/BTNMT, QCVN 26:2010/BTNMT, QCVN 27:2010/BTNMT.
  3. Mức độ đồng thuận cộng đồng: Kết quả điều tra xã hội học ghi nhận $>85%$ người dân tại khu vực giáp ranh QL 1B đánh giá hoạt động nổ mìn không gây nứt rạn nhà cửa và tiếng ồn nằm trong giới hạn chịu đựng nhờ lịch nổ mìn cố định vào giữa trưa và cuối buổi chiều.

Đổi mới và đóng góp

  1. Ứng dụng sơ đồ nổ mìn vi sai định hướng kiểm soát chấn động: Thay vì nổ mìn ốp truyền thống gây chấn động mạnh, đề tài xác lập bộ thông số nổ vi sai tối ưu: chiều cao tầng $h = 5{,}0\text{ m}$, góc nghiêng $\alpha = 75^\circ$, đường cản $W = 3{,}7\text{ m}$, khoảng cách lỗ $a = 3{,}5\text{ m}$, chi phí thuốc riêng $q = 0{,}32\text{ kg/m}^3$, cột bua lèn chặt $L_1 = 2{,}5\text{ m}$. Giải pháp giúp giảm $42%$ cường độ rung chấn tại chân núi và khống chế đá văng trong phạm vi $<150\text{ m}$.
  2. Dây chuyền tách đất tầng phủ thu hồi Subbase tự động: Sáng kiến tích hợp cụm sàng rung $a = 35\text{ mm}$ ngay sau cấp liệu rung khe $60\text{ mm}$ giúp tận thu $12.090\text{ m}^3\text{ đá Subbase/năm}$ từ tầng đá lẫn đất, giảm $61{,}4%$ khối lượng đất đá thải phải vận chuyển ra bãi thải, tiết kiệm diện tích đất canh tác.
  3. Giải pháp tuần hoàn nước dập bụi khép kín: Thiết kế mạng lưới thu gom nước mặt tự chảy kết hợp bể lắng bùn cát nhiều ngăn, tái sử dụng $100%$ nước rửa xe và nước tưới ẩm đường ($8\text{ m}^3/\text{ngày-đêm}$), cắt giảm hoàn toàn nguy cơ xả thải bùn khoáng ra sông Ta Vân và sông Mô Pia.

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng điển hình

Giải pháp quản lý và công nghệ khai thác từ đồ án đã được chuyển giao và áp dụng trực tiếp tại Công ty TNHH Hồng Phong 4, đồng thời có khả năng nhân rộng cho hơn 60 mỏ đá vôi tại vùng Đông Bắc Bộ:

                                LỘ TRÌNH TRIỂN KHAI THỰC TẾ
[Tháng 01 - 06]: Thi công tuyến hào 908.3m + Lắp đặt trạm biến áp 320kVA & Trạm nghiền PE
                                             │
                                             ▼
[Tháng 07 - 12]: Vận hành khai thác Khu vực I + Hoàn thiện hệ thống rãnh lắng thoát nước
                                             │
                                             ▼
[Năm 02 - Năm 04]: Khai thác cuốn chiếu Khu I + Đầm nén bãi thải 2 ha theo lớp 10-15m
                                             │
                                             ▼
[Năm 05 - Năm 33]: Chuyển vùng khai thác lên Khu II (Mức +560m) + Phục hồi môi trường Khu I

Phân tích Chi phí - Lợi ích (Cost-Benefit & ROI Analysis)

Hạng mục đầu tư / Hiệu quả kinh tế Chi phí ước tính (VND) Lợi ích kinh tế & Môi trường hàng năm
Lắp đặt hệ thống phun sương dập bụi trạm nghiền 85.000.000 Giảm $68%$ bụi phát tán, tiết kiệm chi phí đền bù môi trường ($50\text{ tr/năm}$).
Xây dựng bể lắng nước mưa & Rãnh tự chảy 120.000.000 Tái tuần hoàn $2.240\text{ m}^3\text{ nước/năm}$, tránh xói lở hạ lưu.
Dây chuyền tận thu đá Subbase ($12.090\text{ m}^3$) 210.000.000 Doanh thu gia tăng từ sản phẩm Subbase đạt $>1{,}45\text{ tỷ VND/năm}$.
Bệ đệm lò xo chống rung máy đập búa 45.000.000 Tăng tuổi thọ vòng bi thiết bị lên $35%$, giảm thời gian dừng máy sửa chữa.
Tổng mức đầu tư bảo vệ môi trường 460.000.000 Thời gian hoàn vốn (Payback Period): 1,4 năm; ROI đạt 71,4%.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp đo đạc mẫu khí và nước mới dừng lại ở dạng gián đoạn theo đợt quan trắc định kỳ (đợt 1 và đợt 2), chưa tích hợp cảm biến IoT truyền dữ liệu liên tục 24/7 về Sở Tài nguyên và Môi trường.
  • Nguồn nước sinh hoạt tại các bể chứa dân cư lân cận còn hiện tượng nhiễm khuẩn Coliform cục bộ ($4\text{ MPN/100ml}$) do thói quen chứa nước trong bể xi măng hở nắp.
  • Địa hình karst có độ dốc sườn tầng lớn ($75^\circ$) tiềm ẩn rủi ro trượt lở cục bộ trong mùa mưa bão (tháng 7, 8, 9) khi lượng mưa vượt quá $100\text{ mm/ngày}$.

Hướng phát triển mở rộng

  1. Chuyển đổi số trong giám sát vi khí hậu mỏ: Lắp đặt trạm quan trắc online tích hợp cảm biến bụi laser quang học ($\text{PM}{2.5}$, $\text{PM}{10}$) và gia tốc kế đo rung chấn 3 chiều tại ranh giới mỏ giáp QL 1B.
  2. Ứng dụng phụ gia nhũ tương dập bụi sinh học: Thay thế nước tưới đơn thuần bằng dung dịch polyme sinh học thân thiện môi trường để cố định bề mặt đường vận chuyển nội mỏ, giảm $80%$ lượng nước tưới.
  3. Phục hồi sinh thái mỏ sau đóng cửa: Trồng phủ xanh hoàn nguyên môi trường theo mô hình nông lâm kết hợp trên các mặt tầng dừng khai thác và bãi thải 2 ha sau khi dự án hoàn tất.

Đối tượng hưởng lợi

                                  ĐỐI TƯỢNG HƯỞNG LỢI
┌───────────────────────┬───────────────────────┬───────────────────────┬───────────────────────┐
│     Sinh viên /       │   Kỹ sư Khai thác     │    Doanh nghiệp       │    Cơ quan Quản lý    │
│    Nghiên cứu sinh    │    và Môi trường      │      Mỏ khoáng sản    │      Nhà nước         │
├───────────────────────┼───────────────────────┼───────────────────────┼───────────────────────┤
│• Tài liệu thực tế về  │• Bộ thông số nổ mìn   │• Tận thu 12.090 m³    │• Dữ liệu đối chiếu    │
│  đánh giá mỏ lộ thiên │  vi sai tối ưu (q=0.32│  Subbase/năm tăng     │  thẩm định ĐTM định kỳ│
│• Phương pháp tính toán│• Thiết kế rãnh tự chảy│  doanh thu 1.45 tỷ    │• Cơ sở kiểm soát an   │
│  WHO chuẩn xác        │  chống trượt bãi thải │• Giảm rủi ro kiện cáo │  toàn nổ mìn QL 1B    │
└───────────────────────┴───────────────────────┴───────────────────────┴───────────────────────┘
  • Sinh viên chuyên ngành Quản lý Tài nguyên, Địa chính Môi trường: Cung cấp case study điển hình với hệ thống dữ liệu phân tích hóa lý, địa chất công trình và tính toán phát thải bám sát thực tiễn sản xuất.
  • Kỹ sư vận hành mỏ: Nắm bắt phương pháp tính toán đường cản chân tầng ($W_{\min} = 3{,}7\text{ m}$), thiết kế bua lấp và công nghệ phân tầng khai thác an toàn cho vách núi đá dốc.
  • Doanh nghiệp khai thác khoáng sản: Mô hình tiết kiệm năng lượng, tuần hoàn nước và chuyển hóa chất thải rắn thành sản phẩm thương phẩm (Subbase/Base), gia tăng biên lợi nhuận ròng.
  • Cơ quan quản lý Nhà nước (Phòng TN&MT huyện Bình Gia, Sở TN&MT Lạng Sơn): Cung cấp cơ sở khoa học để giám sát tuân thủ môi trường, quy hoạch vùng đệm khai thác khoáng sản an toàn dọc các trục quốc lộ.

Câu hỏi thường gặp

1. Điều kiện kỹ thuật bắt buộc để triển khai đồng bộ khai thác và trạm nghiền tại mỏ là gì?

Cơ sở cần đảm bảo hệ thống cấp điện 3 pha ổn định qua trạm biến áp tối thiểu $320\text{ kVA}$ ($6/0{,}4\text{ kV}$), nguồn nước cấp sản xuất và sinh hoạt $\ge 35\text{ m}^3/\text{ngày-đêm}$ từ giếng khoan sâu, mặt bằng đặt máy nghiền đầm chặt có bệ giảm chấn, và tuyến đường vận chuyển nội mỏ rộng tối thiểu $5\text{ m}$ chịu tải xe $5\text{ tấn}$.

2. Giới hạn khoảng cách an toàn khi nổ mìn đối với người và phương tiện được kiểm soát như thế nào?

Căn cứ tính toán sóng xung kích không khí và đá văng, khoảng cách an toàn tối thiểu đối với người là $300\text{ m}$, đối với thiết bị là $150\text{ m}$, và an toàn chấn động sóng không khí công trình là $123{,}5\text{ m}$. Toàn bộ hoạt động nổ mìn phải phát tín hiệu còi cảnh báo và bố trí trạm gác phong tỏa bán kính $300\text{ m}$.

3. Hệ thống xử lý nước thải và nước mưa chảy tràn tại mỏ hoạt động theo nguyên lý nào?

Mỏ áp dụng giải pháp thoát nước tự chảy hoàn toàn theo độ dốc địa hình tự nhiên từ mặt tầng công tác và bãi thải về hệ thống rãnh biên. Nước mưa mang bùn cát đi qua các hố thu lắng trọng lực trước khi đổ ra lưu vực tự nhiên. Nước thải sinh hoạt ($12{,}8\text{ m}^3/\text{ngày}$) được xử lý triệt để qua bể tự hoại 3 ngăn đạt chuẩn QCVN 40:2011/BTNMT.

4. Quy trình bảo trì hệ thống giảm chấn và lọc bụi tại trạm nghiền sàng diễn ra như thế nào?

Các đệm cao su và lò xo giảm chấn của máy đập búa, máy đập hàm PE $400 \times 600$ được kiểm tra định kỳ 15 ngày/lần để phát hiện hiện tượng mỏi vật liệu. Đầu phun sương cao áp tại bunke cấp liệu rung được súc rửa hàng tuần nhằm tránh cặn đá vôi gây tắc nghẽn béc phun.

5. Cơ cấu phân bổ chi phí đầu tư và thời gian hoàn vốn cho hệ thống xử lý môi trường?

Tổng mức đầu tư cho các công trình bảo vệ môi trường, bể lắng rãnh dẫn và hệ thống dập bụi ước tính $460\text{ triệu VND}$. Nhờ doanh thu tạo thêm từ sản phẩm tận thu đá Subbase ($12.090\text{ m}^3/\text{năm}$) đạt hơn $1{,}45\text{ tỷ VND}$, dự án đạt điểm hòa vốn đầu tư môi trường chỉ sau $1{,}4\text{ năm}$ vận hành.

Kết luận

Khóa luận tốt nghiệp của tác giả Đặng Khánh Duy đã giải quyết xuất sắc bài toán thực tiễn tại Mỏ đá Hồng Phong 4, huyện Bình Gia, tỉnh Lạng Sơn. Bằng việc kết hợp chặt chẽ giữa cơ sở lý thuyết địa chất mỏ Hệ tầng Bắc Sơn ($\text{C-P bs}$), cơ học đá nổ mìn và phương pháp đánh giá tác động môi trường chuẩn quốc tế, đề tài đã:

  • Chứng minh tính khả thi tuyệt đối của phương án khai thác $195.000\text{ m}^3/\text{năm}$ song hành cùng kiểm soát môi trường đạt $100%$ quy chuẩn quốc gia (QCVN 05:2009, QCVN 26:2010, QCVN 40:2011).
  • Chuẩn hóa quy trình công nghệ nổ mìn vi sai ($q = 0{,}32\text{ kg/m}^3$), giảm thiểu tối đa rủi ro chấn động và đá văng trong cự ly cách ly an toàn $500\text{ m}$ đến Quốc lộ 1B.
  • Đề xuất mô hình kinh tế tuần hoàn tận thu đá Subbase và tái sử dụng nước mặt, đem lại giá trị kinh tế gia tăng hơn $1{,}45\text{ tỷ VND/năm}$ cho doanh nghiệp.

Đây là công trình nghiên cứu ứng dụng có giá trị tham khảo kỹ thuật cao cho các cơ sở khai thác khoáng sản đá vôi lộ thiên tại khu vực miền núi phía Bắc trong tiến trình phát triển công nghiệp bền vững.
