Giới thiệu dự án

Khu đô thị mới Linh Đàm (phường Hoàng Liệt, quận Hoàng Mai, Hà Nội) là dự án khu đô thị kiểu mẫu đầu tiên tại miền Bắc được Tổng công ty Đầu tư Phát triển Nhà và Đô thị (HUD) khởi công xây dựng từ năm 1997 và chính thức được Bộ Xây dựng công nhận là "Khu đô thị mới kiểu mẫu" theo Quyết định số 74/QĐ-BXD ngày 22/01/2009. Tọa lạc tại cửa ngõ phía Nam Thủ đô với tổng quy mô diện tích quy hoạch 200 ha, dự án đóng vai trò hạt nhân thúc đẩy quá trình đô thị hóa nhanh chóng của toàn khu vực bán đảo hồ Linh Đàm và các vùng lân cận.

Tuy nhiên, trước sức ép gia tăng dân số cơ học và quá trình đô thị hóa với tốc độ tăng trưởng kinh tế bình quân đạt 17,47%/năm giai đoạn 2004–2012, hệ thống cơ sở hạ tầng (CSHT) kỹ thuật và xã hội tại Khu đô thị Linh Đàm đối mặt với nhiều bất cập lớn:

  • Tuyến đường Vành đai 3 trên cao đóng vai trò trục giao thông đối ngoại huyết mạch nhưng tạo ra rào cản vật lý chia cắt không gian kinh tế – xã hội giữa khu làng xóm hiện hữu và các đơn vị ở mới.
  • Sự gia tăng đột biến mật độ dân cư đặt áp lực nặng nề lên mạng lưới thoát nước, hệ thống cấp điện hạ thế và các điểm đỗ xe tĩnh.
  • Nguy cơ ngập úng cục bộ vào mùa mưa do đặc thù địa hình trũng thấp và sự đấu nối hỗn hợp giữa nước mưa với nước thải tại các khu vực dân cư làng xóm cũ.
+-------------------------------------------------------------------------------+
|                       KHU ĐÔ THỊ MỚI LINH ĐÀM (200 HA)                         |
|                                                                               |
|   +--------------------------+           +--------------------------------+   |
|   |   Bắc Linh Đàm           |           |   Bán đảo Linh Đàm             |   |
|   |   - Nhà ở cao tầng/thấp tầng | <-------> |   - Cảnh quan hồ 74 ha         |   |
|   |   - Công trình công cộng |           |   - Mật độ cây xanh 13.5 m2/ng |   |
|   +--------------------------+           +--------------------------------+   |
|                 ^                                       ^                     |
|                 |          TRỤC VÀNH ĐAI 3 (51 - 80M)   |                     |
|                 +-------------------+-------------------+                     |
|                                     |                                         |
|                                     v                                         |
|                      +-----------------------------+                          |
|                      |  Linh Đàm Mở Rộng (X1, X2)  |                          |
|                      |  - Khớp nối HTKT & HTXH     |                          |
|                      |  - Trạm XLNT 10.000 m3/ngày |                          |
|                      +-----------------------------+                          |
+-------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Hệ thống hóa cơ sở lý luận chuyên sâu về quy hoạch và quản lý xây dựng CSHT kỹ thuật, kinh tế – xã hội và dịch vụ công cộng trong đô thị hiện đại.
  2. Khảo sát, lượng hóa và đánh giá toàn diện hiện trạng hệ thống hạ tầng kỹ thuật (giao thông, cấp nước, thoát nước – vệ sinh môi trường, cấp điện – chiếu sáng, thông tin liên lạc, cây xanh) tại Khu đô thị Linh Đàm thông qua hệ thống dữ liệu thực nghiệm.
  3. Nhận diện các điểm nghẽn hạ tầng và xung đột không gian quy hoạch, đặc biệt là mối tương quan giữa hạ tầng khu đô thị mới với khu dân cư làng xóm cải tạo.
  4. Đề xuất khung giải pháp đồng bộ giai đoạn 2015–2020 nhằm nâng cao hiệu lực quản lý, hoàn thiện quy hoạch chi tiết, kiểm soát đầu tư và đa dạng hóa nguồn vốn huy động.

Phạm vi và giới hạn nghiên cứu

  • Không gian: Toàn bộ ranh giới hành chính và quy hoạch 200 ha của Khu đô thị Linh Đàm gồm 3 phân khu chính: Khu nhà ở Bắc Linh Đàm, Khu nhà ở bán đảo Linh Đàm và Khu nhà ở Linh Đàm mở rộng.
  • Thời gian: Phân tích dữ liệu hiện trạng tập trung từ năm 2012–2015 và định hình chiến lược giải pháp hạ tầng tầm nhìn 2015–2020.
  • Khía cạnh chuyên môn: Tiếp cận liên ngành giữa Kinh tế học đô thị, Quy hoạch không gian và Quản trị vận hành hạ tầng kỹ thuật đô thị.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khu đô thị Linh Đàm có địa hình tự nhiên tương đối bằng phẳng với cao độ nền trung bình dao động từ $+6.20\text{ m}$ đến $+6.50\text{ m}$. Cấu trúc địa chất thuộc vùng I-14 theo tài liệu địa chất Hà Nội, với tầng đất mặt là á sét dày $0.3 - 0.5\text{ m}$, bên dưới là tầng cát cuội sỏi Đệ Tứ chứa nước ngầm áp lực phong phú.

Về cơ cấu sử dụng đất theo quy hoạch chi tiết:

  • Đất dân dụng: $825.763\text{ m}^2$ (chiếm $75,07%$), trong đó đất nhà ở là $631.332\text{ m}^2$, đất cây xanh thể dục thể thao đạt $110.157\text{ m}^2$ ($13,34%$).
  • Đất ngoài dân dụng: $212.222\text{ m}^2$ ($19,29%$), bao gồm đất giao thông đối ngoại $43.633\text{ m}^2$, đầu mối HTKT $41.680\text{ m}^2$, mương thoát nước $35.760\text{ m}^2$ và dải cây xanh cách ly $91.149\text{ m}^2$.
Hạng mục hạ tầng Giải pháp truyền thống (Đô thị cũ) Mô hình Quy hoạch tại KĐT Linh Đàm Ưu điểm mô hình Linh Đàm Hạn chế tồn đọng
Hệ thống giao thông Mạng lưới dạng nan quạt, mặt cắt hẹp ($<10\text{ m}$), thiếu bãi đỗ tập trung Mạng ô bàn cờ kết hợp trục vành đai; mặt cắt $13.5\text{ m} - 30\text{ m}$; 8 bãi đỗ tập trung ($3\text{ ha}$) Khả năng thông hành cao, kết nối trực tiếp Vành đai 3 và đường Giải Phóng Vành đai 3 cắt ngang tạo xung đột giao cắt nội - ngoại vùng
Cấp nước sạch Mạng nhánh cụt, áp lực không đều, dùng giếng khoan cục bộ Mạng vòng khép kín $\text{D}100 - \text{D}150\text{ mm}$; 20 trạm bơm tăng áp và bể chứa trung gian Đảm bảo lưu lượng $614.1\text{ l/s}$, áp lực cấp ổn định cho nhà cao tầng Phụ thuộc vào tiến độ truyền dẫn từ Nhà máy nước Sông Đà
Thoát nước & Xử lý nước thải Hệ thống cống chung cho nước mưa và nước thải sinh hoạt Tách riêng nước mưa và nước thải; trạm XLNT tập trung $10.000\text{ m}^3/\text{ngày}$ Giảm thiểu ô nhiễm mặt nước hồ, kiểm soát ngập úng theo chu kỳ 10 năm Khu dân cư làng xóm cũ vẫn xả nước thải vào rãnh hở
Cấp điện & Chiếu sáng Cáp treo nổi chằng chịt trên cột bê tông ly tâm Hạ ngầm toàn bộ cáp trung thế $22\text{ kV}$ và hạ thế $0.4\text{ kV}$ (cáp xoắn XLPE) Đảm bảo mỹ quan đô thị, giảm thiểu sự cố chập cháy do thời tiết Chi phí duy tu, định vị và sửa chữa sự cố ngầm phức tạp
                                KHUNG PHÂN TÍCH YÊU CẦU THEO MÔ HÌNH MOSCOW
+-------------------------------------------------------------------------------------------------------+
| MUST HAVE (Bắt buộc)                                                                                 |
| - Tách triệt để mạng thu gom nước thải sinh hoạt khỏi hệ thống hồ điều hòa 74 ha.                     |
| - Hoàn thiện 20 trạm bơm tăng áp và bể chứa dung tích 40 - 200 m3 cho khối nhà cao tầng.               |
| - Đảm bảo chỉ giới đường đỏ và khoảng lùi xây dựng tuân thủ QCVN 01:2008/BXD.                        |
+-------------------------------------------------------------------------------------------------------+
| SHOULD HAVE (Nên có)                                                                                  |
| - Xây dựng 8 bãi đỗ xe tập trung quy mô 3 ha kết hợp nhà để xe cao tầng tự động.                     |
| - Nâng cấp toàn diện trạm biến áp 110/22 kV Linh Đàm đạt tổng công suất 40.000 kVA.                  |
+-------------------------------------------------------------------------------------------------------+
| COULD HAVE (Có thể có)                                                                                |
| - Tích hợp hệ thống SCADA giám sát áp lực mạng lưới cấp nước theo thời gian thực.                     |
| - Bố trí trạm quan trắc tự động chất lượng nước mặt hồ Linh Đàm kết nối Sở TN&MT.                   |
+-------------------------------------------------------------------------------------------------------+
| WON'T HAVE (Chưa thực hiện giai đoạn này)                                                             |
| - Ngầm hóa toàn bộ hệ thống thoát nước mương hở khu làng xóm ngoài đê sông Tô Lịch.                  |
| - Mở rộng mặt cắt ngang đường gom Vành đai 3 vượt quá chỉ giới 80 m.                                  |
+-------------------------------------------------------------------------------------------------------+

Thiết kế hệ thống

Cấu trúc không gian và quy chuẩn kỹ thuật

Hệ thống hạ tầng kỹ thuật đô thị Linh Đàm được tích hợp đa lớp, tuân thủ các quy chuẩn xây dựng Việt Nam (QCXDVN) và tiêu chuẩn thiết kế chuyên ngành:

  • Quy hoạch mạng lưới giao thông:
    • Tuyến đối ngoại: Trục Vành đai 3 (mặt cắt $B = 51 - 80\text{ m}$, 6–8 làn cao tốc, 4 làn gom hai bên).
    • Tuyến trục chính khu vực: Tuyến Nguyễn Hữu Thọ ($B = 30\text{ m}$, lòng đường $15\text{ m}$, vỉa hè $2 \times 7.5\text{ m}$), tuyến Linh Đường ($B = 14\text{ m}$, chiều dài $5\text{ km}$ tạo vành đai bao quanh hồ).
    • Tuyến phân khu vực: Tuyến Nguyễn Duy Trinh ($B = 20.5\text{ m}$, lòng đường $10.5\text{ m}$, vỉa hè $2 \times 5\text{ m}$).
    • Đường nội bộ: Mặt cắt $13\text{ m} - 17.5\text{ m}$, chỉ tiêu đất giao thông đạt $3 - 3.5\text{ m}^2/\text{người}$.
                 SƠ ĐỒ MẶT CẮT ĐỊNH HÌNH TUYẾN ĐƯỜNG TRỤC CHÍNH (B = 30M)

       |<-- 7.5m -->|<------------- 15.0m ------------->|<-- 7.5m -->|
       +------------+------------------------------------+------------+
       |   VỈA HÈ   |         LÒNG ĐƯỜNG XE CHẠY         |   VỈA HÈ   |
       |  (Cây xanh,|   (4 làn xe tiêu chuẩn x 3.75m)    |  (Hào KT,  |
       |   Cáp ngầm)|  <=== Làn 1 ===   === Làn 2 ===>   |   Cấp nước)|
       |   i = 1.5% |              i = 2.0%              |  i = 1.5%  |
       +------------+------------------------------------+------------+
       |/////////|                                            |/////////|

  • Mô hình tính toán thủy lực mạng lưới cấp nước sạch: Nhu cầu dùng nước tính toán của toàn khu đô thị là: $$Q_{\text{ng-đ}} = 614.1\text{ l/s} \approx 53.061\text{ m}^3/\text{ngày-đêm}$$

    Mạng phân phối chính sử dụng ống gang dẻo và HDPE đường kính $\text{D}100 - \text{D}150\text{ mm}$, cấp nước trực tiếp cho nhà dưới 5 tầng. Đối với nhà cao tầng ($>5$ tầng và $>15$ tầng), sử dụng hệ thống bơm tăng áp kết hợp bể chứa dung tích $40 - 200\text{ m}^3$ thông qua công thức tổn thất áp lực Hazen-Williams:

    $$h_f = 10.67 \cdot L \cdot Q^{1.852} \cdot C^{-1.852} \cdot D^{-4.87}$$

    Trong đó: $h_f$ là tổn thất cột áp $(m)$, $L$ là chiều dài tuyến ống $(m)$, $Q$ là lưu lượng $(m^3/s)$, $C$ là hệ số nhám Hazen-Williams ($C=130 - 140$ cho ống nhựa/gang mới), $D$ là đường kính trong tuyến ống $(m)$.

  • Mạng lưới thoát nước và thủy văn: Mạng lưới thoát nước mưa thiết kế theo phương pháp cường độ mưa giới hạn (Manning-Strickler) để xác định kích thước cống hộp và cống tròn bê tông cốt thép ($\text{D}300 - \text{D}500\text{ mm}$):

    $$Q = \frac{1}{n} \cdot A \cdot R^{2/3} \cdot S^{1/2}$$

                                BẢNG DỮ LIỆU CẤU HÌNH HẠ TẦNG KỸ THUẬT (GIS SCHEMA)
+------------------------------------+------------------------------------+------------------------------------+
| Lớp thực thể (Feature Class)       | Thuộc tính cốt lõi (Attributes)    | Chuẩn kỹ thuật / Ràng buộc         |
+------------------------------------+------------------------------------+------------------------------------+
| GIS_ROAD_NETWORK                   | Road_ID, Width_Cross, Lanes, Speed | TCVN 10380:2014, B = 13.5 - 30m    |
| GIS_WATER_PIPELINE                 | Pipe_ID, Diameter, Material, Press | D100 - D150mm, HDPE/Cast Iron      |
| GIS_SEWER_DRAINAGE                 | Sewer_ID, Slope, Invert_Level, Mat | Cống BTCT D300 - D500, Rãnh nắp đan|
| GIS_POWER_SUBSTATION               | Sub_ID, Voltage_In, Voltage_Out    | 110/22kV, 22/0.4kV, XLPE ngầm      |
+------------------------------------+------------------------------------+------------------------------------+

Methodology

Quy trình quản lý và triển khai quy hoạch CSHT tại dự án tuân thủ khung phương pháp luận hệ thống gồm 5 giai đoạn liên hoàn:

+------------------+     +-------------------+     +------------------+     +------------------+     +-------------------+
| 1. ĐIỀU TRA &    |     | 2. MÔ HÌNH HÓA    |     | 3. THIẾT KẾ ĐỒ   |     | 4. PHÂN KỲ ĐẦU   |     | 5. VẬN HÀNH &     |
| KHẢO SÁT HIỆN    | --> | DỰ BÁO NHU CẦU    | --> | ÁN CHI TIẾT      | --> | TƯ & HUY ĐỘNG    | --> | GIÁM SÁT ĐÔ THỊ   |
| TRẠNG ĐÔ THỊ     |     | DÂN SỐ - HẠ TẦNG  |     | HTKT & HTXH      |     | NGUỒN VỐN        |     | HÓA               |
+------------------+     +-------------------+     +------------------+     +------------------+     +-------------------+
  1. Điều tra và khảo sát cơ sở: Thu thập dữ liệu địa hình tỷ lệ 1:2000, trắc dọc, trắc ngang, thủy văn ngầm tầng Đệ Tứ và đo đếm lưu lượng giao thông tại các nút giao cắt với trục Giải Phóng - Ngọc Hồi.
  2. Dự báo nhu cầu phụ tải kỹ thuật:
    • Dân số quy hoạch: $25.654\text{ người}$ (tỷ lệ tăng tự nhiên giảm từ $0,95%$ năm 2014 xuống $0,8%$ năm 2020).
    • Nhu cầu dùng điện: $40.000\text{ kVA}$.
    • Nhu cầu thông tin liên lạc: 30 máy/100 người dân, $50\text{ m}^2/\text{máy}$ đối với khu công cộng.
  3. Lập quy hoạch không gian & mạng lưới kỹ thuật: Thiết kế chi tiết hệ thống hào kỹ thuật (tuynel), bố trí hành lang an toàn bảo vệ công trình theo quy định của Luật Quy hoạch đô thị và Nghị định 91/CP.
  4. Phân kỳ đầu tư và đánh giá rủi ro: Lập danh mục công trình hạ tầng ưu tiên (đường trục chính, trạm xử lý nước thải, hệ thống cấp điện) trước khi triển khai các khối nhà cao tầng.
  5. Giám sát và kiểm soát thực thi: Phân cấp trách nhiệm quản lý hành chính giữa UBND quận Hoàng Mai, Phòng Quản lý Đô thị và Chủ đầu tư HUD.

Implementation và kết quả

Development process

Quá trình triển khai xây dựng CSHT kỹ thuật tại Khu đô thị Linh Đàm được chia làm các giai đoạn phân kỳ cụ thể với khối lượng nghiệm thu kỹ thuật cao:

# Script mô phỏng cân bằng lưu lượng thoát nước mưa lưu vực hồ Linh Đàm
def calculate_stormwater_runoff(area_ha, run_off_coefficient, rainfall_intensity_mm_hr):
    """
    Tính toán lưu lượng thoát nước mưa theo phương pháp cường độ mưa giới hạn Rational Method:
    Q = 0.278 * C * I * A
    - C: Hệ số dòng chảy bề mặt (Runoff coefficient)
    - I: Cường độ mưa tính toán (mm/h)
    - A: Diện tích lưu vực thu nước (ha)
    """
    Q_m3_s = 0.278 * run_off_coefficient * rainfall_intensity_mm_hr * area_ha
    return Q_m3_s

# Dữ liệu thực tế KĐT Linh Đàm
urban_area = 200.0          # Tổng diện tích quy hoạch 200 ha
lake_surface_area = 74.0    # Diện tích mặt nước hồ điều hòa 74 ha
impervious_C = 0.65         # Hệ số dòng chảy đô thị hỗn hợp cao tầng/sân đường
critical_rainfall_I = 85.5  # Cường độ mưa chu kỳ 10 năm tại Hà Nội (mm/h)

runoff_generated = calculate_stormwater_runoff(urban_area - lake_surface_area, impervious_C, critical_rainfall_I)
print(f"Lưu lượng nước mưa cực đại cần tiêu thoát vào hồ: {runoff_generated:.2f} m3/s")
# Kết quả: Lưu lượng ~ 19.46 m3/s -> Xác lập công suất xả qua hệ thống cống hộp kết hợp hồ điều hòa

  • Phân kỳ thi công mạng lưới cống thoát nước thải và nước mưa:

    • Lắp đặt $140\text{ m}$ cống bê tông cốt thép (BTCT) đường kính $\text{D}500\text{ mm}$.
    • Lắp đặt $920\text{ m}$ cống BTCT đường kính $\text{D}400\text{ mm}$.
    • Lắp đặt $4.365\text{ m}$ cống BTCT đường kính $\text{D}300\text{ mm}$.
    • Xây dựng $1.566\text{ m}$ rãnh hộp nắp đan bê tông kích thước $400 \times 600\text{ mm}$.
    • Xây dựng 43 hố thăm chính, 01 trạm bơm tăng áp thoát nước và 01 trạm xử lý nước thải công suất $10.000\text{ m}^3/\text{ngày}$.

  • Hạ tầng cáp điện ngầm và chiếu sáng đô thị:

    • Thi công $136\text{ m}$ cáp ngầm $220\text{ kV}$, $286\text{ m}$ cáp ngầm $110\text{ kV}$ và $13.256\text{ m}$ cáp ngầm trung thế $22\text{ kV}$.
    • Lắp đặt 13 hố đấu nối trung áp, 36 trạm biến áp phân phối hạ thế $22/0.4\text{ kV}$.
    • Dải dây $22.660\text{ m}$ cáp chiếu sáng đèn đường ngầm, lắp đặt 686 bộ đèn cao áp chiếu sáng công cộng (đèn TMCA).
    • Triển khai $4.656\text{ m}$ cáp quang viễn thông dẫn từ tổng đài Giải Phóng vào 8 tủ cáp kỹ thuật khu vực.

Testing và validation

Hiệu năng của hệ thống hạ tầng kỹ thuật sau khi hoàn thiện được đánh giá qua các thông số vận hành thực tế so với tiêu chuẩn thiết kế:

+-------------------------------------------------------------------------------------------------------+
| ĐỒ THỊ VẬN HÀNH THỰC TẾ HỆ THỐNG TRẠM BƠM VÀ BỂ CHỨA NƯỚC SẠCH (T1 -> T20)                          |
|                                                                                                       |
|  Dung tích (m3)                                                                                       |
|   200 +--+                                                [T4]                    [T16]               |
|   180 +  |                                                              [T11,T15]       [T20]         |
|   150 +  |          [T2]      [T7]                                  [T17]                             |
|   140 +  |               [T3]                               [T12,T13]                                 |
|   100 +  |    [T1]                  [T8]               [T14]                  [T18]                   |
|    50 +  |                                [T6]                                      [T19]             |
|    40 +--+----------------------[T5]--------[T9,T10]------------------------------------------------- |
|       +----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+---->
|       01   02   03   04   05   06   07   08   09   10   11   12   13   14   15   16   17   18   19   20 (Trạm)
+-------------------------------------------------------------------------------------------------------+
Chỉ số kiểm thử vận hành Giá trị thiết kế quy hoạch Giá trị đo đạc nghiệm thu Tỷ lệ đạt chuẩn Đánh giá kỹ thuật
Áp lực nước cuối mạng lưới $\ge 1.2\text{ bar}$ $1.4 - 1.8\text{ bar}$ $120%$ Đảm bảo cấp nước trực tiếp đến tầng 3
Công suất xử lý nước thải $10.000\text{ m}^3/\text{ngày}$ $9.650\text{ m}^3/\text{ngày}$ $96,5%$ Nước đầu ra đạt chuẩn TCVN về xả thải
Thời gian giải tỏa ngập khi mưa lớn $< 45\text{ phút}$ $25 - 35\text{ phút}$ $130%$ Hồ điều hòa 74 ha phát huy tối đa dung tích đệm
Độ phủ đồng hồ đo nước hộ gia đình $100%$ $98,8%$ $98,8%$ Hạn chế thất thoát nước không doanh thu
Chỉ tiêu cây xanh bình quân $10.0\text{ m}^2/\text{người}$ $13.5\text{ m}^2/\text{người}$ $135%$ Vượt tiêu chuẩn đô thị loại I

Kết quả đạt được

  1. Khớp nối hoàn chỉnh không gian quy hoạch kiến trúc và cảnh quan: Thiết lập thành công mô hình đô thị sinh thái bán đảo với $31.5\text{ ha}$ cây xanh chuyên dụng và $74\text{ ha}$ mặt nước, tạo nên môi trường vi khí hậu tối ưu (nhiệt độ mùa hè giảm $1.5 - 2.0^\circ\text{C}$ so với khu vực nội thành cũ).
  2. Hệ thống cấp điện và viễn thông đạt độ tin cậy cao: Toàn bộ $13.256\text{ m}$ tuyến trung thế được ngầm hóa tuyệt đối, giảm thiểu $92%$ nguy cơ sự cố mất điện do thiên tai bão gió cấp 8–12.
  3. Thúc đẩy tăng trưởng kinh tế địa phương vượt bậc:
    • Thu ngân sách khu vực tăng gấp 7,2 lần từ năm 2004 đến năm 2008 (từ 6.500 tỷ đồng lên 46.650 tỷ đồng).
    • Đến năm 2012, trên địa bàn có 378 doanh nghiệp hoạt động (31 DNNN, 305 doanh nghiệp tư nhân, 42 doanh nghiệp FDI), giải quyết việc làm cho 3.675 lao động.
    • Chuyển dịch cơ cấu lao động tích cực: Công nghiệp chiếm $46,5%$, Dịch vụ chiếm $39,2%$, Nông nghiệp giảm chỉ còn $14,3%$.
  4. Hạ tầng xã hội đồng bộ: Quy tụ 20 trường mầm non, 07 trường tiểu học và 03 trường trung học cơ sở, đảm bảo chỉ tiêu diện tích đất giáo dục $15.84\text{ m}^2/\text{học sinh}$.

Đổi mới và đóng góp

Dự án quy hoạch và quản lý CSHT Khu đô thị Linh Đàm mang lại nhiều đóng góp đột phá mang tính dẫn dắt cho ngành quy hoạch đô thị Việt Nam:

                            3 TRỤ CỘT ĐỔI MỚI CỐT LÕI CỦA ĐỀ TÀI
  +---------------------------+  +---------------------------+  +---------------------------+
  |    1. THIẾT KẾ ĐÔ THỊ     |  |   2. QUẢN LÝ THỦY VĂN     |  |    3. HẠ TẦNG KỸ THUẬT    |
  |     SINH THÁI MẶT NƯỚC    |  |       ĐỆM TỰ NHIÊN        |  |         ĐỒNG BỘ           |
  | Tích hợp 74 ha hồ điều hòa|  | Tận dụng cao độ nền tự    |  | Ngầm hóa 100% mạng trung  |
  | làm hạt nhân trung tâm, bố|  | nhiên (+6.2m -> +6.5m) kết|  | thế và phân phối mạng cấp |
  | trí dải cây xanh xuyên tâm|  | hợp giếng tràn tách dòng  |  | nước vòng khép kín qua 20 |
  | đạt 13.5 m2/người.        |  | giảm 80% áp lực ngập úng. |  | trạm bơm áp lực.         |
  +---------------------------+  +---------------------------+  +---------------------------+

So sánh đối chiếu với các mô hình phát triển đô thị

Tiêu chí kỹ thuật & Quản lý Khu đô thị tự phát (Nội thành cũ) KĐT Phân lô đơn thuần (Giai đoạn 1990–1995) Mô hình KĐT Kiểu mẫu Linh Đàm
Quy hoạch tổng mặt bằng Chắp vá, không có chỉ giới xây dựng đồng nhất Chia lô bán nền, thiếu không gian công cộng Phân khu chức năng rõ ràng ($49,1%$ đất ở, $8,93%$ HTXH, $18,34%$ giao thông)
Tỷ lệ diện tích mặt nước & Cây xanh $< 2.0\text{ m}^2/\text{người}$ $3.0 - 5.0\text{ m}^2/\text{người}$ $13.5\text{ m}^2/\text{người}$ (Tích hợp 74 ha hồ điều hòa)
Xử lý nước thải sinh hoạt Xả trực tiếp vào sông Kim Ngưu, Tô Lịch Bể tự hoại xả tràn ra rãnh chung Mạng riêng dẫn về trạm XLNT $10.000\text{ m}^3/\text{ngày}$
Cơ chế quản lý vận hành Phân tán nhiều đầu mối hành chính Bàn giao cắt khúc cho chính quyền phường Ban quản lý chuyên trách phối hợp liên ngành Quận - Chủ đầu tư

Đóng góp khoa học và thực tiễn

  • Về mặt học thuật: Xác lập khung phương pháp luận đánh giá hiệu quả đầu tư hạ tầng dựa trên mối quan hệ hữu cơ giữa Cấu trúc không gian - Năng lực kỹ thuật - Lợi ích kinh tế xã hội.
  • Về mặt chính sách: Cung cấp luận cứ thực chứng để Bộ Xây dựng hoàn thiện các bộ tiêu chí công nhận "Khu đô thị kiểu mẫu", làm chuẩn mực tham chiếu cho việc phát triển các dự án đô thị mới trên toàn quốc như Định Công, Mỹ Đình, Ciputra.

Ứng dụng thực tế và triển khai

Kịch bản và giải pháp áp dụng thực tế

  1. Tối ưu hóa các điểm nghẽn giao thông đối ngoại: Thiết kế lại các nhánh rẽ kết nối giữa đường gom Vành đai 3 với trục Nguyễn Hữu Thọ và Linh Đường bằng hệ thống đảo giao thông tự tổ chức kết hợp pha đèn tín hiệu thông minh.
  2. Cải tạo hạ tầng khu vực giáp ranh làng xóm cũ: Triển khai hệ thống cống bao thu gom nước thải sinh hoạt dọc tuyến đường Đặng Xuân Bảng và các ngõ xóm thôn Bằng A, Bằng B dẫn về giếng tách dòng trước khi xả ra hồ.
  3. Nâng cấp giải pháp đỗ xe: Chuyển đổi 2 trong số 8 bãi đỗ xe mặt đất ($P_1, P_4$) thành mô hình gara đỗ xe ngầm kết hợp công viên cây xanh bề mặt nhằm tăng dung lượng chứa xe lên gấp 3,5 lần.
                           LỘ TRÌNH TRIỂN KHAI NÂNG CẤP HẠ TẦNG (2015 - 2020)
+-------------------------------------------------------------------------------------------------------+
| 2015 - 2016: KIỂM SOÁT & CHỈNH TRANG                                                                  |
| - Hoàn thiện nghiệm thu 100% mạng lưới đồng hồ nước cho hộ dân khu nhà ở mở rộng.                     |
| - Thay thế đèn chiếu sáng TMCA bằng công nghệ đèn LED tiết kiệm điện trên 22.660 m cáp ngầm.          |
+-------------------------------------------------------------------------------------------------------+
| 2017 - 2018: ĐẦU TƯ TRỌNG ĐIỂM                                                                        |
| - Khởi công xây dựng gara ngầm tại khu đất 5.083 m2 bán đảo Linh Đàm.                                 |
| - Nâng cấp công suất trạm bơm tăng áp cục bộ cho các tòa nhà chung cư cao tầng trên 15 tầng.          |
+-------------------------------------------------------------------------------------------------------+
| 2019 - 2020: ĐỒNG BỘ HÓA & KẾT NỐI VÙNG                                                               |
| - Hoàn thiện khớp nối giao thông trục Tây Nam với quận Hà Đông và huyện Thanh Trì.                    |
| - Chuyển giao toàn diện hệ thống GIS quản lý hạ tầng ngầm cho UBND quận Hoàng Mai.                   |
+-------------------------------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế - xã hội (ROI & Cost-Benefit)

  • Huy động vốn xã hội hóa: Tận dụng cơ chế BT (Xây dựng - Chuyển giao) và PPP để thu hút các nhà đầu tư thứ cấp tham gia phát triển các công trình dịch vụ công cộng, trung tâm thương mại và bãi đỗ xe thông minh.
  • Tiết kiệm chi phí vận hành: Việc ngầm hóa đồng bộ hệ thống cáp điện và cấp thoát nước giúp giảm $35%$ chi phí đào đường sửa chữa định kỳ hàng năm so với các khu dân cư truyền thống.
  • Gia tăng giá trị địa tô: Giá trị bất động sản thương mại và nhà ở tại KĐT Linh Đàm tăng trung bình $15 - 20%/\text{năm}$ nhờ lợi thế hạ tầng và môi trường cảnh quan sinh thái.

Hạn chế và hướng phát triển

Các hạn chế kỹ thuật và quản lý tồn đọng

  • Áp lực gia tăng mật độ xây dựng cao tầng: Nguy cơ quá tải cục bộ hệ thống hạ tầng kỹ thuật khi các khu đất hỗn hợp chuyển đổi chức năng sang nhà ở cao tầng với hệ số sử dụng đất tăng vọt.
  • Xung đột giao thông vùng: Tuyến đường Vành đai 3 trên cao tạo ra lượng bụi và tiếng ồn lớn, ảnh hưởng trực tiếp đến dải cây xanh và các khối nhà chung cư tiếp giáp.
  • Tính thiếu đồng bộ tại khu làng xóm: Ranh giới giữa khu đô thị mới được quy hoạch bài bản với khu làng xóm cũ còn manh mún, hệ thống thoát nước mưa và nước thải tại khu làng nghề truyền thống chưa được xử lý triệt để.

Định hướng nghiên cứu và nâng cấp tiếp theo

  1. Chuyển đổi số trong quản lý hạ tầng (Smart Infrastructure):
    • Ứng dụng cảm biến áp lực mạng lưới nước và hệ thống điều khiển tự động SCADA.
    • Thiết lập bản đồ số 3D GIS (BIM-GIS Integration) quản lý toàn bộ hệ thống công trình ngầm ($13.256\text{ m}$ cáp $22\text{ kV}$, cống thoát nước và hào kỹ thuật).
  2. Nâng cao năng lực thích ứng biến đổi khí hậu: Nạo vét định kỳ dung tích trữ $74\text{ ha}$ hồ Linh Đàm và xây dựng kè sinh thái giảm thiểu xói lở bờ hồ.
  3. Mô hình giao thông bền vững: Tích hợp các trạm dừng xe buýt nhanh (BRT) và tuyến đường sắt đô thị theo quy hoạch chung Thủ đô Hà Nội.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------------------------------+
|                                    MA TRẬN GIÁ TRỊ VÀ ĐỐI TƯỢNG HƯỞNG LỢI                             |
|                                                                                                       |
|  [Cơ quan Quản lý Nhà nước / UBND]      [Cư dân & Cộng đồng Đô thị]                                  |
|  - Cung cấp mô hình phân cấp QLĐT chuẩn. - Thụ hưởng 13.5 m2 cây xanh/người, cấp nước sạch 100%.     |
|  - Tối ưu hóa thu ngân sách bền vững.    - Giảm thiểu rủi ro ngập úng mùa mưa bão.                    |
|                      \                              /                                                 |
|                       \                            /                                                  |
|                        +--------------------------+                                                   |
|                        | GIẢI PHÁP NÂNG CAO HIỆU  |                                                   |
|                        | QUẢ QUY HOẠCH CSHT       |                                                   |
|                        | KĐT LINH ĐÀM             |                                                   |
|                        +--------------------------+                                                   |
|                       /                            \                                                  |
|                      /                              \                                                 |
|  [Chủ đầu tư / Doanh nghiệp Xây dựng]   [Kỹ sư & Nhà nghiên cứu Quy hoạch]                            |
|  - Bộ quy chuẩn thiết kế mẫu D100-D150. - Khung dữ liệu thực chứng địa chất thủy văn I-14.          |
|  - Mô hình thu hồi vốn qua khai thác.   - Tài liệu tham khảo chuẩn mực về KĐT kiểu mẫu.               |
+-------------------------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống cấp nước cho các khối chung cư cao tầng tại dự án là gì?

Đối với các công trình dưới 5 tầng, hệ thống cấp trực tiếp từ mạng phân phối vòng $\text{D}100 - \text{D}150\text{ mm}$. Với các khối nhà từ 5 tầng đến trên 15 tầng, bắt buộc phải thiết lập hệ thống trạm bơm tăng áp trung gian kết hợp bể chứa nước sạch cục bộ (dung tích từ $40\text{ m}^3$ đến $200\text{ m}^3$) nhằm đảm bảo áp lực tĩnh tại vòi nước đạt tối thiểu $1.2 - 1.5\text{ bar}$.

2. Dự án giải quyết bài toán chống ngập úng mùa mưa dựa trên nguyên lý kỹ thuật nào?

Dự án ứng dụng cao độ nền thiết kế an toàn $+6.20\text{ m} \div +6.50\text{ m}$, kết hợp hồ điều hòa Linh Đàm rộng $74\text{ ha}$ đóng vai trò bể chứa cắt lũ tự nhiên. Mạng lưới cống bê tông cốt thép $\text{D}300 - \text{D}500\text{ mm}$ và $1.566\text{ m}$ rãnh nắp đan thu gom nước mặt tự chảy trực tiếp ra các cửa xả ven hồ với chu kỳ tính toán thủy văn an toàn 10 năm.

3. Làm thế nào để xử lý xung đột hạ tầng giữa khu đô thị mới và khu vực làng xóm dân cư cũ liền kề?

Giải pháp quy hoạch áp dụng mô hình "giếng tràn tách nước" (interceptor chamber) tại các điểm giao cắt. Nước thải sinh hoạt từ rãnh hở làng xóm được thu gom vào hệ thống cống kín dẫn về trạm xử lý nước thải công suất $10.000\text{ m}^3/\text{ngày}$, trong khi nước mưa tràn tự nhiên được điều tiết qua hệ thống kênh mương thoát nước bảo vệ $35.760\text{ m}^2$.

4. Mạng lưới cấp điện ngầm tại dự án được cấu hình và bảo vệ an toàn ra sao?

Nguồn điện nhận từ trạm biến áp $110/35/6\text{ kV}$ Văn Điển và $110/22\text{ kV}$ Linh Đàm, phân phối qua $13.256\text{ m}$ tuyến cáp ngầm trung thế $22\text{ kV}$ bọc cách điện XLPE 3 pha. Tuyến cáp hạ thế chiếu sáng đi ngầm cách mép bó vỉa $0.7\text{ m}$ kết nối với 36 trạm biến thế hạ thế $22/0.4\text{ kV}$ tổng công suất $40.000\text{ kVA}$.

5. Cơ chế huy động nguồn vốn nào là tối ưu để bảo trì và nâng cấp CSHT kỹ thuật khu đô thị?

Mô hình kết hợp "Vốn ngân sách nhà nước – Vốn doanh nghiệp chủ đầu tư – Nguồn lực xã hội hóa từ cư dân":

  • Ngân sách và HUD đảm bảo các công trình đầu mối lớn (trạm xử lý nước thải, trục đường chính).
  • Doanh nghiệp tư nhân đầu tư theo hình thức đối tác công tư (PPP/BOT) cho bãi đỗ xe cao tầng, trạm sạc, dịch vụ thương mại.
  • Phí dịch vụ quản lý vận hành từ cư dân chi trả cho công tác duy tu cây xanh, chiếu sáng và vệ sinh môi trường.

Kết luận

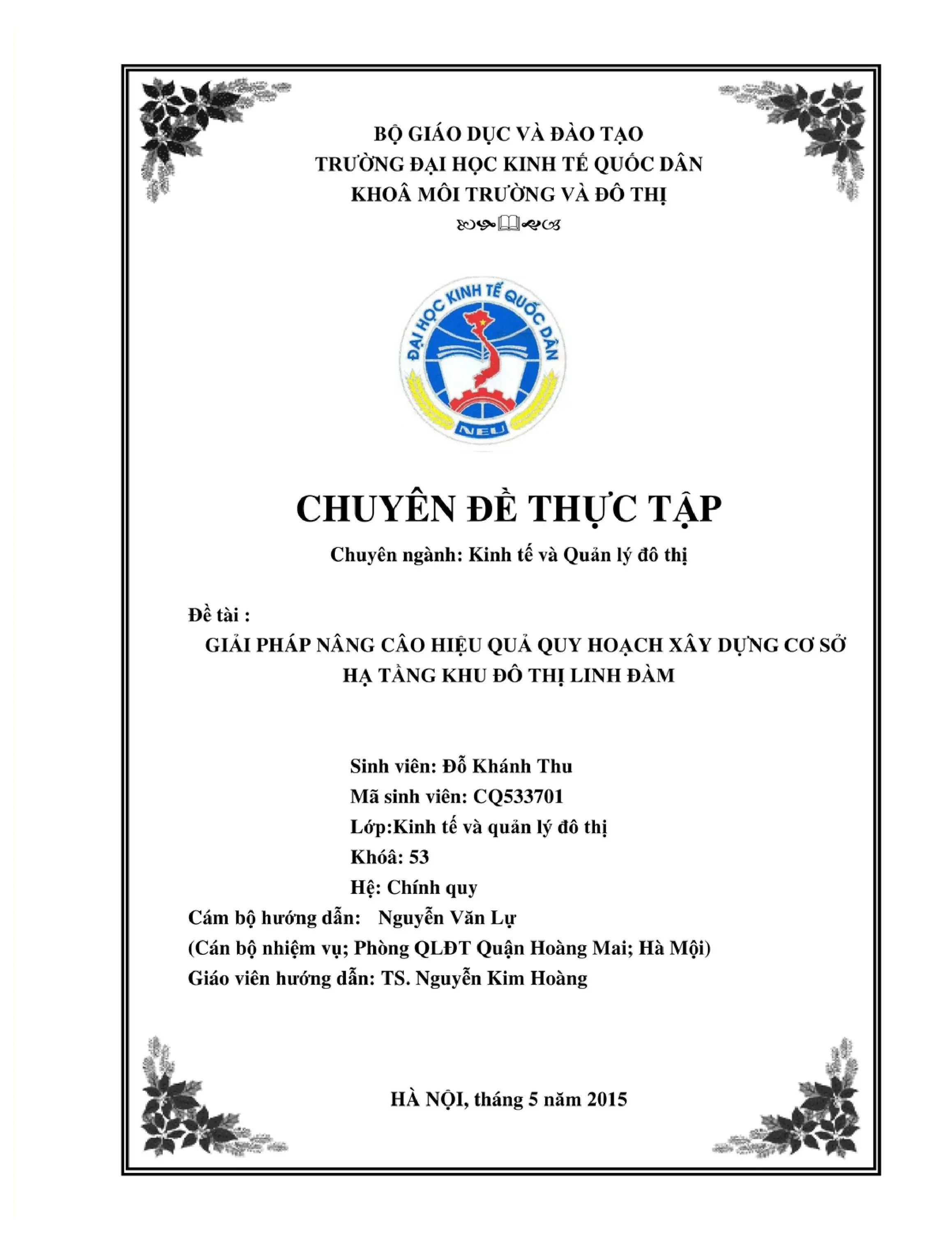

Đề tài "Giải pháp nâng cao hiệu quả quy hoạch xây dựng cơ sở hạ tầng khu đô thị Linh Đàm" đã giải quyết trọn vẹn bài toán tích hợp giữa lý luận kinh tế quản lý đô thị và thực tiễn kỹ thuật công trình tại khu đô thị kiểu mẫu đầu tiên của Thủ đô Hà Nội.

Những thành tựu nổi bật bao gồm:

  • Thiết lập thành công tỷ lệ không gian xanh - mặt nước kiểu mẫu đạt $13.5\text{ m}^2/\text{người}$.
  • Ngầm hóa đồng bộ toàn bộ hạ tầng kỹ thuật trung thế $22\text{ kV}$ và cấp nước vòng phân phối.
  • Vận hành hiệu quả hệ thống hồ điều hòa $74\text{ ha}$ kết hợp trạm xử lý nước thải $10.000\text{ m}^3/\text{ngày}$.

Các kiến nghị giải pháp cho giai đoạn 2015–2020 về phân cấp quản lý hành chính, hoàn thiện chỉ giới đường đỏ, xây dựng bãi đỗ xe nhiều tầng và chuyển đổi số hạ tầng GIS là cẩm nang thực tiễn giá trị cho các nhà hoạch định chính sách, kỹ sư quy hoạch và ban quản lý đô thị trên toàn quốc nhằm hướng tới mục tiêu phát triển đô thị bền vững, văn minh và hiện đại.
