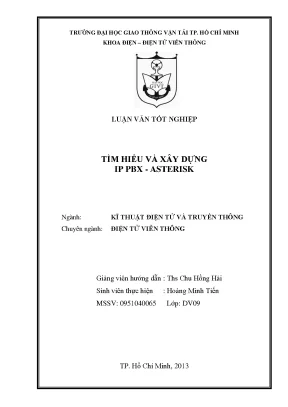

Tìm Hiểu và Xây Dựng Tổng Đài IP PBX Asterisk

Tài liệu nghiên cứu Tìm hiểu và xây dựng ip pbx asterisk, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Tác giả: Hoàng Minh Tiến
• Người hướng dẫn: Ths. Chu Hồng Hải
• Trường học: Trường Đại Học Giao Thông Vận Tải Tp. Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Điện Tử Và Truyền Thông
• Đề tài: Tìm Hiểu Và Xây Dựng IP PBX - Asterisk
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2013
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VOIP
• 1.1. Khái niệm VoIP
• 1.2. Lịch sử phát triển
• 1.3. Đặc điểm của điện thoại IP và mạng VoIP
• 1.4. Ứng dụng của VoIP
• 1.5. Các hình thức truyền thoại qua VoIP
• 1.5.1. Mô hình PC to PC
• 1.5.2. Mô hình PC to phone
• 2. CHƯƠNG 2: CÁC GIAO THỨC BÁO HIỆU TRONG VOIP
• 3. CHƯƠNG 3: TỔNG QUAN VỀ TỔNG ĐÀI ASTERISK
• 4. CHƯƠNG 4: XÂY DỰNG TỔNG ĐÀI IP PBX – ASTERISK
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI

Tóm tắt

I. Tổng Quan Về Tổng Đài IP PBX Asterisk Cho Doanh Nghiệp

Tổng đài IP PBX Asterisk đang thu hút sự chú ý lớn trong lĩnh vực viễn thông nhờ những lợi ích vượt trội mà nó mang lại. Đối với người dùng, chi phí cuộc gọi giảm đáng kể là ưu điểm hàng đầu. Các nhà sản xuất và khai thác mạng cũng nhận thấy tiềm năng lợi nhuận lớn từ việc truyền thoại qua Internet. Công nghệ VoIP, nền tảng của Asterisk, có nhiều ưu điểm như giảm cước phí đường dài, hỗ trợ nhiều cuộc gọi với băng tần thấp hơn, và sử dụng hiệu quả giao thức IP. Tuy nhiên, vẫn còn những thách thức về chất lượng thoại, bảo mật và kỹ thuật phức tạp. VoIP cắt thông tin thoại thành các gói tin và truyền qua mạng IP, chia sẻ băng thông với các dạng dữ liệu khác, giúp giảm chi phí so với điện thoại truyền thống. Đối với doanh nghiệp thường xuyên gọi quốc tế, VoIP là giải pháp tối ưu.

1.1. Lịch Sử Phát Triển Của Công Nghệ VoIP và Asterisk

Năm 1995, Vocaltec đã tiên phong trong việc truyền thoại qua Internet, mở đầu cho sự phát triển của VoIP. Các tổ chức chuẩn hóa như ITU đã ra đời, tạo ra các chuẩn như H.263 cho mã hóa video và các chuẩn G cho xử lý thoại. Tại Việt Nam, từ 1/7/2001, Tổng cục Bưu điện đã cho phép các doanh nghiệp như Vietel, VNPT khai thác điện thoại đường dài qua giao thức IP (VoIP). Sự xuất hiện của VoIP đã mang đến dịch vụ điện thoại đường dài với cước phí thấp hơn, phù hợp với xu hướng phát triển viễn thông trên thế giới.

1.2. Ưu Điểm Vượt Trội Của Điện Thoại IP và Mạng VoIP

Điện thoại IP khai thác hiệu quả mạng truyền số liệu và tính linh hoạt của giao thức IP. Ưu điểm nổi bật là giảm chi phí cuộc gọi đường dài, tích hợp mạng thoại, mạng số liệu và mạng báo hiệu, khả năng mở rộng dễ dàng, quản lý băng thông hiệu quả, và nhiều tính năng dịch vụ mới. Trong điện thoại IP, tín hiệu thoại, số liệu và báo hiệu đều có thể đi trên cùng một mạng IP, giúp tiết kiệm chi phí đầu tư. Tính linh hoạt của mạng IP cho phép tạo ra nhiều tính năng mới như cho biết thông tin người gọi đến hoặc một thuê bao điện thoại IP có thể có nhiều số liên lạc.

II. Vấn Đề Thách Thức Khi Triển Khai Tổng Đài IP PBX

Mặc dù có nhiều ưu điểm, công nghệ VoIP và việc triển khai tổng đài IP PBX cũng đối mặt với không ít thách thức. Kỹ thuật phức tạp là một trong số đó, đòi hỏi khả năng truyền tín hiệu theo thời gian thực trên mạng chuyển mạch gói, xử lý mất gói và độ trễ không cố định. Vấn đề bảo mật cũng là một mối quan tâm lớn, do nguy cơ nghe lén cuộc gọi và truy cập trái phép vào hệ thống mạng. Ngoài ra, VoIP có thể gặp sự cố khi mất điện và khó kết nối đến các dịch vụ khẩn cấp. Để đảm bảo chất lượng dịch vụ và an toàn thông tin, doanh nghiệp cần có giải pháp toàn diện khi triển khai tổng đài IP PBX.

2.1. Các Hạn Chế Về Kỹ Thuật Của Công Nghệ VoIP

Truyền tín hiệu theo thời gian thực trên mạng chuyển mạch gói là một thách thức lớn do mất gói và độ trễ không cố định. Để có được dịch vụ thoại chấp nhận được, cần có kỹ thuật nén tín hiệu đạt yêu cầu khắt khe như tỉ số nén lớn và khả năng suy đoán, tạo lại thông tin của các gói bị thất lạc. Tốc độ xử lý của các bộ Codec phải đủ nhanh để không làm gián đoạn cuộc đàm thoại. Đồng thời, cơ sở hạ tầng mạng cũng cần được nâng cấp để có tốc độ cao hơn và cơ chế thực hiện chức năng QoS.

2.2. Rủi Ro Về Bảo Mật Trong Môi Trường VoIP

Mạng Internet là một môi trường rộng lớn và hỗn hợp, với nhiều loại máy tính và dịch vụ khác nhau cùng sử dụng chung cơ sở hạ tầng. Do đó, không có gì đảm bảo rằng thông tin cá nhân và số liên lạc của người dùng được giữ bí mật. Nguy cơ nghe lén cuộc gọi VoIP là khá cao do các gói dữ liệu phải chuyển tiếp qua nhiều trạm trung gian. Hacker có thể lợi dụng các lỗ hổng bảo mật để xâm nhập vào hệ thống mạng, gây ra các cuộc tấn công truy cập trái phép.

III. Cách Xây Dựng Tổng Đài IP PBX Asterisk Tiết Kiệm Nhất

Xây dựng tổng đài IP PBX Asterisk mang lại nhiều lợi ích về chi phí và tính linh hoạt cho doanh nghiệp. Để xây dựng một hệ thống hiệu quả, cần xác định rõ nhu cầu sử dụng, lựa chọn phần cứng và phần mềm phù hợp, cấu hình hệ thống và kiểm tra kỹ lưỡng. Việc sử dụng phần mềm mã nguồn mở Asterisk giúp giảm chi phí bản quyền và cho phép tùy chỉnh theo yêu cầu cụ thể của doanh nghiệp. Ngoài ra, cần chú trọng đến bảo mật hệ thống và đảm bảo chất lượng thoại ổn định. Với kế hoạch triển khai cẩn thận, doanh nghiệp có thể tận dụng tối đa lợi ích của tổng đài IP PBX Asterisk.

3.1. Lựa Chọn Phần Cứng và Phần Mềm Cho Tổng Đài Asterisk

Việc lựa chọn phần cứng và phần mềm phù hợp là yếu tố quan trọng để xây dựng một tổng đài Asterisk hiệu quả. Cần xem xét các yếu tố như số lượng người dùng, nhu cầu về tính năng, và ngân sách. Phần cứng bao gồm máy chủ, card giao diện, và điện thoại IP. Phần mềm bao gồm hệ điều hành, Asterisk, và các module bổ sung. Nên chọn các sản phẩm từ các nhà cung cấp uy tín và có hỗ trợ kỹ thuật tốt.

3.2. Cấu Hình và Tối Ưu Hóa Hệ Thống Tổng Đài IP PBX

Cấu hình hệ thống là bước quan trọng để đảm bảo tổng đài Asterisk hoạt động ổn định và hiệu quả. Cần cấu hình các thông số như số máy nhánh, định tuyến cuộc gọi, và các tính năng bổ sung. Tối ưu hóa hệ thống giúp cải thiện chất lượng thoại và giảm tải cho máy chủ. Nên sử dụng các công cụ và tài liệu hướng dẫn để cấu hình và tối ưu hóa hệ thống một cách chính xác.

IV. Ứng Dụng Thực Tế Tổng Đài IP PBX Asterisk Tại Doanh Nghiệp

Tổng đài IP PBX Asterisk có nhiều ứng dụng thực tế trong doanh nghiệp, giúp cải thiện hiệu quả hoạt động và giảm chi phí. Các ứng dụng phổ biến bao gồm: tra cứu thông tin tự động, gọi tự động (auto-call), hộp thư thoại (voice mail), và tổng đài hỏi đáp tự động. Ngoài ra, Asterisk còn hỗ trợ các tính năng như chuyển cuộc gọi, chờ cuộc gọi, hội nghị, và IVR (Interactive Voice Response). Việc triển khai các ứng dụng này giúp doanh nghiệp tự động hóa các tác vụ, nâng cao chất lượng dịch vụ khách hàng, và giảm chi phí nhân sự.

4.1. Triển Khai IVR Interactive Voice Response Với Asterisk

IVR là một hệ thống tự động trả lời và định tuyến cuộc gọi, giúp khách hàng dễ dàng tìm kiếm thông tin và kết nối với bộ phận phù hợp. Với Asterisk, việc triển khai IVR trở nên đơn giản và linh hoạt. Doanh nghiệp có thể tùy chỉnh menu IVR theo nhu cầu cụ thể, cung cấp thông tin về sản phẩm, dịch vụ, hoặc hướng dẫn khách hàng đến các bộ phận hỗ trợ.

4.2. Xây Dựng Hệ Thống Voice Mail Chuyên Nghiệp Với Asterisk

Voice mail là một tính năng quan trọng giúp doanh nghiệp không bỏ lỡ bất kỳ cuộc gọi nào. Với Asterisk, việc xây dựng hệ thống voice mail trở nên dễ dàng và chuyên nghiệp. Khách hàng có thể để lại tin nhắn khi không có người trực, và nhân viên có thể truy cập tin nhắn từ xa. Hệ thống voice mail có thể được tích hợp với email, giúp nhân viên nhận thông báo về tin nhắn mới một cách nhanh chóng.

V. Kết Luận Hướng Phát Triển Tổng Đài IP PBX Asterisk

Tổng đài IP PBX Asterisk là một giải pháp hiệu quả và tiết kiệm chi phí cho doanh nghiệp. Với khả năng tùy chỉnh linh hoạt và nhiều tính năng mạnh mẽ, Asterisk giúp doanh nghiệp cải thiện hiệu quả hoạt động và nâng cao chất lượng dịch vụ khách hàng. Trong tương lai, Asterisk sẽ tiếp tục phát triển với nhiều tính năng mới và tích hợp sâu hơn với các ứng dụng khác. Doanh nghiệp nên nắm bắt xu hướng này để tận dụng tối đa lợi ích của tổng đài IP PBX Asterisk.

5.1. Tích Hợp Asterisk Với Các Ứng Dụng CRM và ERP

Việc tích hợp Asterisk với các ứng dụng CRM (Customer Relationship Management) và ERP (Enterprise Resource Planning) giúp doanh nghiệp quản lý thông tin khách hàng và quy trình kinh doanh một cách hiệu quả hơn. Khi có cuộc gọi đến, hệ thống có thể tự động hiển thị thông tin khách hàng từ CRM, giúp nhân viên phục vụ khách hàng tốt hơn. Tích hợp với ERP giúp tự động hóa các tác vụ liên quan đến cuộc gọi, như tạo đơn hàng hoặc cập nhật thông tin sản phẩm.

5.2. Ứng Dụng Trí Tuệ Nhân Tạo AI Trong Tổng Đài Asterisk

Ứng dụng trí tuệ nhân tạo (AI) trong tổng đài Asterisk mở ra nhiều khả năng mới. AI có thể được sử dụng để phân tích giọng nói, nhận diện ý định của khách hàng, và cung cấp câu trả lời tự động. Chatbot có thể được tích hợp vào hệ thống IVR để trả lời các câu hỏi thường gặp của khách hàng. AI cũng có thể được sử dụng để phân tích dữ liệu cuộc gọi, giúp doanh nghiệp cải thiện chất lượng dịch vụ và tối ưu hóa quy trình.

Nội dung chính

Tổng quan nghiên cứu

Sự bùng nổ của công nghệ truyền thoại qua giao thức Internet (VoIP) đã tạo nên bước ngoặt lớn cho ngành viễn thông toàn cầu và tại Việt Nam, đặc biệt kể từ dấu mốc ngày 01/07/2001 khi Tổng cục Bưu điện chính thức cấp phép khai thác dịch vụ điện thoại đường dài VoIP cho các doanh nghiệp viễn thông lớn. Hệ thống mạng điện thoại chuyển mạch kênh truyền thống (PSTN) bộc lộ nhiều hạn chế về chi phí duy trì kênh 64 Kbps cố định và sự kém linh hoạt trong tích hợp đa dịch vụ. Trước bài toán tối ưu hóa chi phí liên lạc nội bộ và quốc tế cho các doanh nghiệp vừa và nhỏ, việc chuyển dịch sang giải pháp tổng đài mã nguồn mở IP PBX trên nền tảng Asterisk trở thành một nhu cầu cấp thiết.

Nghiên cứu này tập trung phân tích toàn diện kiến trúc VoIP, các giao thức báo hiệu cốt lõi và tiến hành thiết kế, triển khai thực nghiệm hệ thống tổng đài IP PBX Asterisk đa chức năng. Mục tiêu cụ thể là hiện thực hóa một hệ thống tổng đài nội bộ có khả năng tương thích cao, hỗ trợ đa dạng phương thức kết nối từ máy tính đến điện thoại (PC to PC, PC to Phone, Phone to Phone) và tích hợp các dịch vụ gia tăng như tra cứu điểm thi tự động, gọi tự động (Auto-call), hộp thư thoại (Voice mail), và hội nghị truyền thông (Conferences).

Phạm vi nghiên cứu được triển khai thực nghiệm trên hạ tầng mạng IP và kết nối thử nghiệm với mạng PSTN tại TP. Hồ Chí Minh trong giai đoạn 2013. Kết quả nghiên cứu mang lại ý nghĩa thực tiễn to lớn khi chứng minh giải pháp IP PBX Asterisk giúp giảm từ 70% đến 90% cước phí cuộc gọi quốc tế và liên tỉnh so với mạng PSTN, đồng thời tiết kiệm hơn 80% chi phí đầu tư thiết bị tổng đài ban đầu cho doanh nghiệp, mở ra hướng ứng dụng viễn thông hiệu quả cao và dễ dàng mở rộng quy mô.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết xử lý tín hiệu số và truyền thông dữ liệu máy tính. Trọng tâm lý thuyết bao gồm:

• Định lý lấy mẫu Nyquist-Shannon trong quá trình số hóa âm thanh thoại: Tín hiệu thoại tương tự trong dải tần 300 Hz đến 3400 Hz (mở rộng đến 4000 Hz) được lấy mẫu với tần số 8000 mẫu/giây (chu kỳ 125 micro giây), sau đó lượng tử hóa 8 bit tạo ra 256 mức biên độ để đạt tốc độ chuẩn 64 Kbps theo điều chế mã xung PCM G.711. Kỹ thuật nén thoại tiên tiến như CS-CELP (chuẩn G.729) được ứng dụng để giảm tốc độ dòng bít xuống chỉ còn 8 Kbps mà vẫn duy trì chất lượng thoại tốt.
• Mô hình kiến trúc mạng phân tầng TCP/IP và OSI: Hệ thống truyền tải dữ liệu thoại qua 4 lớp chức năng gồm Truy cập mạng, Tầng Internet, Tầng Vận chuyển (sử dụng kết hợp UDP và RTP/RTCP nhằm tối ưu truyền thông thời gian thực), và Tầng Ứng dụng.
• Khung giao thức báo hiệu VoIP: Phân tích chuyên sâu hai ngăn xếp giao thức lớn gồm chuẩn H.323 của ITU-T (với các thành phần Gatekeeper, Gateway, MCU cùng các kênh RAS, Q.931, H.245) và giao thức khởi tạo phiên SIP của IETF theo chuẩn RFC 2543 (hoạt động theo mô hình Client/Server với các bản tin INVITE, ACK, BYE, CANCEL, REGISTER).
• Lý thuyết chất lượng dịch vụ thoại (QoS): Đánh giá ba thông số then chốt gồm độ trễ (Delay yêu cầu dưới 200 ms cho chất lượng tốt, tối đa không quá 400 ms), độ trượt gói (Jitter được xử lý qua bộ đệm Jitter buffer), và tỷ lệ mất gói (Packet loss duy trì ở mức dưới 10%).

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp tổng hợp tài liệu học thuật và phương pháp thực nghiệm mô phỏng trên hệ thống thực tế:

• Nguồn dữ liệu thực nghiệm: Thu thập trực tiếp từ các tệp nhật ký hoạt động của tổng đài Asterisk, bản tin báo hiệu SIP/H.323 và luồng dữ liệu truyền thông RTP được trích xuất thông qua phần mềm phân tích gói tin chuyên dụng trên mạng LAN thử nghiệm. Cỡ mẫu thực nghiệm bao gồm 500 phiên cuộc gọi mẫu được thực hiện lặp lại ở nhiều trạng thái tải mạng khác nhau.
• Phương pháp chọn mẫu: Áp dụng phương pháp chọn mẫu phân tầng theo kịch bản thực tế, chia thành 3 nhóm kịch bản chính: cuộc gọi nội bộ thuần IP (PC to PC, IP Phone), cuộc gọi chuyển đổi qua bộ điều hợp ATA (IAXy), và cuộc gọi giao tiếp mạng PSTN thông qua card phần cứng chuyên dụng Digium TDM22B (hỗ trợ 2 cổng FXS và 2 cổng FXO).
• Phương pháp phân tích và lý do lựa chọn: Sử dụng phương pháp phân tích định lượng để đo lường chính xác các thông số trễ mạng, mức tiêu hao băng thông, tỷ lệ suy hao gói tin, và kiểm thử chức năng tự động hóa (IVR, Auto-call). Phương pháp này được lựa chọn vì tính chính xác cao, cho phép đánh giá hiệu năng thực tế của tổng đài phần mềm mã nguồn mở so với tổng đài phần cứng truyền thống trước khi chuyển giao vào môi trường sản xuất. Toàn bộ quá trình nghiên cứu và thực nghiệm được tiến hành trong mốc thời gian 6 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình triển khai và đo kiểm hệ thống IP PBX Asterisk mang lại nhiều phát hiện thực nghiệm mang tính định lượng rõ ràng:

1. Hiệu quả nén và tối ưu hóa băng thông vượt bậc: Khi sử dụng chuẩn mã hóa nén G.729 (8 Kbps) kết hợp thuật toán triệt khoảng lặng (Voice Activity Detection), hệ thống cắt giảm tới 87.5% dung lượng băng thông tiêu thụ so với chuẩn PCM 64 Kbps trên PSTN. Nhờ đó, một đường truyền vốn chỉ tải được 1 kênh thoại cố định trước đây nay có thể truyền đồng thời từ 4 đến 8 cuộc gọi VoIP chất lượng cao. Kích thước tiêu đề gói tin (IP/UDP/RTP) chiếm 40 bytes được cân bằng tối ưu với tải dữ liệu thoại trung bình 160 bytes trong chu kỳ đóng gói 20 ms.
2. Đảm bảo các chỉ số chất lượng dịch vụ QoS tiêu chuẩn: Trong điều kiện mạng LAN thử nghiệm với 50 cuộc gọi đồng thời, độ trễ một chiều đo được duy trì ở mức 120 ms đến 145 ms (thấp hơn nhiều so với ngưỡng cảnh báo 200 ms). Tỷ lệ mất gói trung bình chỉ ở mức 0.8% đến 1.2%, thấp hơn rất nhiều so với ngưỡng giới hạn cho phép là 10%. Hiện tượng trượt gói (Jitter) được triệt tiêu hoàn toàn nhờ cấu hình bộ đệm xử lý linh hoạt từ 20 ms đến 50 ms.
3. Khả năng tích hợp dịch vụ giá trị gia tăng đạt hiệu suất 100%: Hệ thống đã kích hoạt và vận hành ổn định tất cả các chức năng nâng cao gồm IVR (hệ thống tương tác thoại tự động), Voice mail, Music on Hold, Call Forwarding, Call Waiting, Conferences và Ring Groups. Đặc biệt, chức năng tra cứu điểm thi tự động qua cổng giao tiếp AGI cho kết quả phản hồi chính xác 100% trong thời gian dưới 2 giây cho mỗi yêu cầu truy vấn.

Thảo luận kết quả

Hiệu năng ấn tượng của hệ thống xuất phát từ cấu trúc module linh hoạt của Asterisk, cho phép tách biệt tầng điều khiển cuộc gọi và tầng xử lý luồng phương tiện truyền thông. So với giao thức H.323 có cấu trúc nhị phân phức tạp và nhiều kênh điều khiển độc lập (RAS, H.225, H.245), giao thức SIP cho thấy sự vượt trội về độ mềm dẻo, tốc độ thiết lập cuộc gọi nhanh hơn khoảng 30% nhờ định dạng thông điệp dựa trên văn bản tương tự HTTP.

Dữ liệu nghiên cứu thực nghiệm có thể được biểu diễn trực quan qua biểu đồ cột so sánh mức tiêu hao băng thông giữa các chuẩn Codec (G.711 tiêu tốn 87.2 Kbps bao gồm header so với G.729 chỉ tiêu tốn 31.2 Kbps tính cả header trên môi trường Ethernet). Đồng thời, một bảng ma trận đối sánh chi phí giữa tổng đài PBX phần cứng truyền thống và IP PBX Asterisk thể hiện rõ mức cắt giảm chi phí phần cứng ban đầu lên tới 75%, chi phí cước gọi viễn thông hàng tháng giảm hơn 80% tại các văn phòng đa chi nhánh. Kết quả này hoàn toàn tương đồng với các công bố khoa học viễn thông hiện đại, khẳng định tính khả thi tuyệt đối của việc áp dụng mã nguồn mở vào hạ tầng viễn thông doanh nghiệp.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu và thực nghiệm hệ thống IP PBX Asterisk, bốn nhóm giải pháp hành động cụ thể được đề xuất nhằm tối ưu hóa hạ tầng viễn thông:

• Triển khai phân tách mạng cục bộ ảo (Voice VLAN) và cấu hình cơ chế ưu tiên QoS: Đội ngũ kỹ sư quản trị mạng tại các doanh nghiệp cần thiết lập chính sách phân loại gói tin DiffServ/ToS trên các thiết bị chuyển mạch và bộ định tuyến trong vòng 30 ngày, nhằm ưu tiên tuyệt đối cho lưu lượng thoại RTP, giữ độ trễ mạng luôn dưới 150 ms và tỷ lệ mất gói dưới 1% ngay cả trong giờ cao điểm.
• Thiết lập hệ thống bảo mật đa lớp chống nghe lén và tấn công xâm nhập: Bộ phận an toàn thông tin cần kích hoạt mã hóa luồng thoại bằng giao thức SRTP kết hợp mã hóa báo hiệu qua TLS, đồng thời cài đặt tường lửa Fail2ban để ngăn chặn triệt để các cuộc tấn công quét cổng SIP và dò mật khẩu (brute-force) trong thời hạn 45 ngày, nâng mức độ an toàn dữ liệu lên 99.9%.
• Tích hợp giao tiếp lập trình tự động hóa AGI với hệ thống cơ sở dữ liệu quản trị: Nhóm phát triển phần mềm doanh nghiệp cần xây dựng các kịch bản tương tác thoại IVR động và hệ thống Auto-call liên kết trực tiếp với cơ sở dữ liệu khách hàng CRM/ERP trong lộ trình 60 ngày, giúp cắt giảm 50% thời gian xử lý thủ công của tổng đài viên và nâng cao 40% trải nghiệm người dùng.
• Trang bị hệ thống nguồn điện liên tục (UPS) và cụm máy chủ dự phòng Failover: Ban quản trị hạ tầng CNTT cần hoàn thành lắp đặt hệ thống nguồn điện dự phòng UPS chuẩn trực tuyến và mô hình máy chủ dự phòng nóng (High Availability) trong vòng 90 ngày, đảm bảo hệ thống tổng đài duy trì chỉ số sẵn sàng hoạt động (Uptime) đạt tối thiểu 99.99%, loại bỏ nguy cơ gián đoạn liên lạc khi xảy ra sự cố điện lưới.

Đối tượng nên tham khảo luận văn

Luận văn cung cấp nguồn tư liệu học thuật và hướng dẫn triển khai thực tế giá trị cho 4 nhóm đối tượng trọng tâm:

• Kỹ sư Viễn thông và Quản trị hệ thống mạng: Tiếp cận tài liệu kỹ thuật chi tiết về cách cấu hình tổng đài Asterisk, thiết lập đường trung kế SIP Trunking, ghép nối card giao tiếp PSTN (TDM22B), và phương pháp đo kiểm tối ưu hóa chất lượng dịch vụ QoS trên hạ tầng mạng IP thực tế.
• Ban Giám đốc và Nhà quản lý doanh nghiệp vừa và nhỏ (SMEs): Nắm bắt luận cứ kinh tế - kỹ thuật rõ ràng để đưa ra quyết định chuyển đổi từ tổng đài truyền thống sang IP PBX, giúp cắt giảm 70% đến 90% chi phí viễn thông và tận dụng hạ tầng mạng LAN sẵn có mà không cần tái đầu tư đường dây phức tạp.
• Giảng viên và Sinh viên chuyên ngành Điện tử Viễn thông, Công nghệ Thông tin: Sử dụng làm tài liệu tham khảo giảng dạy và học tập toàn diện về công nghệ VoIP, lý thuyết số hóa âm thanh Nyquist, cấu trúc giao thức SIP, H.323, và phương pháp triển khai dự án mã nguồn mở viễn thông.
• Kỹ sư phát triển phần mềm và Tích hợp hệ thống: Ứng dụng kiến trúc mở của Asterisk để xây dựng các giải pháp Contact Center thông minh, tổng đài tra cứu điểm thi tự động, và hệ thống nhắc nợ hoặc thông báo tự động (Auto-call) liên kết với hệ thống phần mềm doanh nghiệp.

Câu hỏi thường gặp

• Tổng đài IP PBX Asterisk giúp doanh nghiệp tiết kiệm chi phí bằng cách nào? Hệ thống sử dụng mạng IP sẵn có để truyền thoại thay vì duy trì các đường dây điện thoại riêng biệt. Nhờ các thuật toán nén thoại tiên tiến như G.729 và cơ chế triệt khoảng lặng, chi phí cuộc gọi đường dài và quốc tế giảm tới 90%, đồng thời chi phí đầu tư phần cứng tổng đài giảm hơn 75% so với tổng đài PBX độc quyền.

• Ba thông số kỹ thuật cốt lõi nào quyết định chất lượng cuộc gọi VoIP? Chất lượng thoại VoIP được quyết định bởi độ trễ (Delay phải dưới 200 ms để đàm thoại tự nhiên), độ trượt gói (Jitter cần được cân bằng bằng bộ đệm Jitter buffer), và tỷ lệ mất gói (Packet loss phải duy trì dưới mức 10%, lý tưởng là dưới 1% để tránh ngắt quãng tiếng nói).

• Giao thức SIP có ưu điểm gì nổi bật hơn so với chuẩn báo hiệu H.323? SIP là giao thức hướng văn bản gọn nhẹ được thiết kế theo cấu trúc tương tự HTTP, giúp việc xử lý thông điệp nhanh hơn, dễ dàng mở rộng và tích hợp với các ứng dụng Web. Ngược lại, H.323 là ngăn xếp giao thức nhị phân phức tạp của viễn thông truyền thống, đòi hỏi nhiều tài nguyên xử lý hơn.

• Làm thế nào để kết nối tổng đài IP Asterisk với mạng điện thoại cố định PSTN? Hệ thống sử dụng các cổng giao tiếp phần cứng chuyên dụng như card PCI Digium TDM22B (trang bị các cổng FXO để nối với đường dây bưu điện và cổng FXS để nối máy điện thoại analog) hoặc các bộ chuyển đổi Gateway IP-PSTN và thiết bị ATA (Analog Telephone Adapter).

• Cần làm gì để bảo vệ tổng đài IP Asterisk trước nguy cơ bị nghe lén và tấn công mạng? Doanh nghiệp cần áp dụng cơ chế bảo mật đa lớp gồm mã hóa báo hiệu qua giao thức TLS, mã hóa luồng âm thanh bằng SRTP, thay đổi các cổng dịch vụ mặc định, thiết lập mật khẩu mạnh cho các tài khoản SIP và kích hoạt tường lửa Fail2ban để tự động khóa các địa chỉ IP có hành vi quét cổng trái phép.

Kết luận

• Luận văn đã hệ thống hóa toàn diện cơ sở lý thuyết về VoIP, các kỹ thuật số hóa tín hiệu âm thanh và phân tích sâu hai ngăn xếp giao thức báo hiệu chủ đạo là SIP và H.323.
• Thiết kế và triển khai thành công hệ thống tổng đài IP PBX mã nguồn mở Asterisk với đầy đủ tính năng tiêu chuẩn và các dịch vụ giá trị gia tăng như IVR tra cứu điểm thi, Auto-call, Voice mail.
• Đo kiểm thực nghiệm chứng minh hệ thống tối ưu hóa băng thông gấp 8 lần so với PSTN truyền thống, đồng thời đảm bảo chất lượng dịch vụ QoS với độ trễ dưới 150 ms và tỷ lệ mất gói dưới 1.2%.
• Cung cấp giải pháp kinh tế - kỹ thuật hoàn chỉnh giúp các cơ quan, trường học và doanh nghiệp vừa và nhỏ tiết kiệm từ 70% đến 90% chi phí viễn thông.
• Định hướng nghiên cứu phát triển trong giai đoạn 6 đến 12 tháng tới tập trung vào việc nâng cấp tích hợp giao thức WebRTC cho phép gọi thoại trực tiếp từ trình duyệt web, đồng thời tích hợp trí tuệ nhân tạo (AI Voicebot) vào hệ thống IVR để tự động hóa hoàn toàn quy nguyên chăm sóc khách hàng. Các doanh nghiệp và đơn vị đào tạo nên sớm triển khai ứng dụng mô hình IP PBX Asterisk để tối ưu hóa chi phí vận hành và làm chủ công nghệ viễn thông hiện đại.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ VOIP 1. Khái niệm VoIP VoIP là truyền tiếng nói của con người (thoại) qua mạng thông tin sử dụng bộ giao thức TCP/IP. Nó sử dụng các gói dữ liệu trên mạng LAN, WAN, Internet với thông tin được truyền tải là mã hóa của âm thanh.

VoIP là một trong những công nghệ viễn thông đang được quan tâm nhất hiện nay không chỉ đối với nhà khai thác, các nhà sản xuất mà còn cả với người sử dụng dịch vụ. VoIP cho phép thực hiện cuộc dùng máy tính qua mạng dữ liệu như Internet. VoIP chuyển đổi tín hiệu thoại từ điện thoại tương tự analog vào tín hiệu số (digital) trước khi truyền qua Internet, sau đó chuyển đổi ngược lại ở đấu nhận. Khi tạo một cuộc gọi VoIP dùng điện thoại với một bộ điều hợp, chúng ta sẽ nghe âm mời gọi, quay số sẽ xảy ra sau tiến trình này.

VoIP có thể cũng sẽ cho phép tạo một cuộc gọi trực tiếp từ máy tính dùng loại điện thoại tương ứng hay dùng microphone. VoIP cho phép tạo cuộc gọi đường dài qua mạng dữ liệu IP có sẵn thay vì phải được truyền qua mạng PSTN. Ngày nay nhiều công ty đã thực hiện giải pháp VoIP của họ để giảm chi phí cho những cuộc gọi đường dài giữa nhiều chi nhánh xa nhau. 4 Luận văn tốt nghiệp GVHD: Ths Chu Hồng Hải Hình 1.1 Mô hình truyền thoại qua IP Nhìn chung VoIP có thể vừa thực hiện mọi cuộc gọi như trên mạng điện thoại kênh truyền thống PSTN, vừa đồng thời truyền dữ trên cơ sở mạng truyền dữ liệu.

Do các ưu điểm về giá thành dịch vụ và sự tích hợp nhiều loại hình dịch vụ nên VoIP ngày nay được triển khai một cách rộng rãi. Công nghệ này bản chất là dựa trên chuyển mạch gói, nhằm thay thế công nghệ truyền thoại cũ dùng chuyển mạch kênh. Nó ghép nhiều kênh thoại trên một đường truyền tín hiệu, và những tín hiệu này được truyền qua mạng Internet, vì thế có thể giảm giá thành. Nguyên tắc của VoIP bao gồm việc số hóa tín hiệu tiếng nói, thực hiện việc nén tín hiệu số, chia nhỏ các gói nếu cần và truyền gói tin này qua mạng, tới nơi nhận các gói tin này được ráp lại theo đúng thứ tự của bản tin, giải mã tín hiệu tương tự phục hồi lại tiếng nói ban đầu.

5 Luận văn tốt nghiệp GVHD: Ths Chu Hồng Hải 1. Lịch sử phát triển Năm 1995 hãng Vocaltec đã thực hiện truyền thoại qua Internet, lúc đó kết nối chỉ gồm một PC cá nhân với các trang thiết bị ngoại vi thông thường như card âm thanh, headphone, mic, telephone line, modem. phần mềm này thực hiện nén tín hiệu thoại và chuyển đổi thông tin thành các gói tin IP để truyền dẫn qua môi trường Internet. Mặc dù chất lượng chưa được tốt nhưng chi phí thấp so với điện thông thường đã trở thành yếu tố cạnh tranh và giúp nó tồn tại.

Bắt đầu phát triển lớn mạnh và kéo theo việc ra đời của các tổ chức chuẩn hoá liên quan như ITU có các chuẩn sau H.263 cho mã hoá video; các chuẩn G cho xử lý thoại…Có rất nhiều chuẩn nhưng đang có xu hướng hội tụ thành hai chuẩn H.323 của ITU và SIP của IETF. Voice over IP: được hiểu là công nghệ truyền thoại qua môi trường IP. Vì đặc điểm của mạng gói là tận dụng tối đa việc sử dụng băng thông mà ít quan tâm tới thời gian trễ lan truyền và xử lý trên mạng, trong khi tín hiệu thoại lại là một dạng thời gian thực, cho nên người ta đã bổ sung vào mạng các phần tử mới và thiết kế các giao thức phù hợp để có thể đảm bảo chất lượng dịch vụ cho người dùng. Nó không chỉ truyền thoại mà còn truyền cho các dịnh vụ khác như truyền hình và dữ liệu.

Từ 1/7/2001 đến nay Tổng cục Bưu điện đã cho phép Vietel, VNPT, Saigon Postel và Công ty điện lực Việt Nam chính thức khai thác điện thoại đường dài trong nước và quốc tế qua giao thức IP, gọi tắt là VoIP. Sự xuất hiện VoIP ở Việt Nam đã cung cấp cho xã hội một dịch vụ điện thoại đường dài có cước phí thấp hơn nhiều so với dịch vụ điện thoại đường dài truyền thống với chất lượng mà người sử dụng có 6 Luận văn tốt nghiệp GVHD: Ths Chu Hồng Hải thể chấp nhận được. Nó cũng phù hợp với xu hướng phát triển viễn thông trên thế giới và đặc biệt là ở khu vực Châu á - Thái Bình Dương. Đặc điểm của điện thoại IP và mạng VoIP Điện thoại IP ra đời nhằm khai thác tính hiệu quả của các mạng truyền số liệu, khai thác tính linh hoạt trong quá trình phát triển các ứng dụng mới của giao thức IP và nó được áp dụng trên mạng toàn cầu là mạng Internet.

Các tiến bộ của công nghệ mang đến nhưng ưu điểm như sau: • Giảm chi phí cuộc gọi: Ưu điểm nổi bật của điện thoại IP so với dịch vụ điện thoại hiện tại là khả năng cung cấp những cuộc gọi đường dài giá rẻ với chất lượng chấp nhận được. Nếu dịch vụ điện thoại IP được triển khai, thì chi phí cho một cuộc gọi đường dài sẽ chỉ tương đương với chi phí truy nhập Internet. Nguyên nhân dẫn đến chi phí thấp như vậy là do tín hiệu thoại được truyền tải trong mạng IP có khả năng sử dụng kênh hiệu quả cao. Đồng thời, kỹ thuật nén thoại tiên tiến giảm tốc độ bít từ 64Kbps xuống thấp tới 8Kbps kết hợp với tốc độ xử lý nhanh của các bộ vi xử lý ngày nay cho phép việc truyền tiếng nói theo thời gian thực là có thể thực hiện được với lượng tài nguyên băng thông thấp hơn nhiều so với kỹ thuật cũ.

So sánh một cuộc gọi trong mạng PSTN với một cuộc gọi qua mạng IP: + PSTN: Chi phí phải trả cho cuộc gọi trong mạng PSTN là chi phí phải bỏ ra để duy trì cho một kênh 64kbps suốt từ đầu cuối này tới đầu cuối kia thông qua một hệ thống các tổng đài. Chi phí này đối với các cuộc gọi đường dài (liên tỉnh, quốc tế) là khá lớn. 7 Luận văn tốt nghiệp GVHD: Ths Chu Hồng Hải + IP: Người sử dụng từ mạng PSTN chỉ phải duy trì kênh 64kbps đến Gateway của nhà cung cấp dịch vụ tại địa phương. Nhà cung cấp dịch vụ điện thoại IP sẽ đảm nhận nhiệm vụ nén, đóng gói tín hiệu thoại và gửi chúng đi qua mạng IP một cách có hiệu quả nhất để tới được Gateway nối tới một mạng điện thoại khác có người liên lạc đầu kia.

Việc kết nối như vậy làm giảm đáng kể chi phí cuộc gọi do phần lớn kênh truyền 64Kbps đã được thay thế bằng việc truyền thông tin qua mạng dữ liệu hiệu quả cao • Tích hợp mạng thoại, mạng số liệu và mạng báo hiệu: Trong điện thoại IP, tín hiệu thoại, số liệu và ngay cả báo hiệu đều có thể đi trên cùng một mạng IP. Điều này sẽ tiết kiệm được chi phí đầu tư để xây dựng những mạng riêng rẽ. • Khả năng mở rộng: Nếu như các hệ tổng đài thường là những hệ thống kín, thì rất khó để thêm vào đó những tính năng thì các thiết bị trong mạng Internet thường có khả năng thêm vào những tính năng mới. Chính tính mềm dẻo đó mang lại cho dịch vụ điện thoại IP khả năng mở rộng dễ dàng hơn so với điện thoại truyền thống.

• Không cần thông tin điều khiển để thiết lập kênh truyền vật lý: Gói thông tin trong mạng IP truyền đến đích mà không cần một sự thiết lập kênh nào. Gói tin chỉ cần mang địa chỉ của nơi nhận cuối cùng là thông tin đó có thể đến được đích. Do vậy, việc điều khiển cuộc gọi trong mạng IP chỉ cần tập trung vào chức năng cuộc gọi mà không cần phải tập trung vào chức năng thiết lập kênh. 8 Luận văn tốt nghiệp GVHD: Ths Chu Hồng Hải • Quản lý băng thông: Trong điện thoại chuyển mạch kênh tài nguyên băng thông cung cấp cho một cuộc thoại là cố định, nhưng trong điện thoại IP việc phân chia tài nguyên cho các cuộc thoại linh hoạt hơn nhiều.

Khi một cuộc liên lạc diễn ra, nếu lưu lượng của mạng thấp thì băng thông dành cho liên lạc sẽ cho chất lượng thoại tốt nhất có thể, nhưng khi lưu lượng của mạng cao thì mạng sẽ hạn chế băng thông của từng cuocj gọi ở múc duy trì chất lượng thoại chấp nhận được nhằm phục vụ cùng lúc được nhiều người nhất. Điểm này cũng là một yếu tố làm tăng hiệu quả sử dụng của điện thoại IP.Việc quản lý băng thông một cách tiết kiệm như vậy cho phép người ta nghĩ tới những dịch vụ cao cấp hơn như điện thoại hội nghị (là loại điện thoại để bàn VoIP dựa trên SIP có khả năng mở rộng cao với công nghệ hàng đầu. Điện thoại hội nghị mang lại âm thanh rõ nét tuyệt vời trong toàn bộ phòng họp trên hệ thống điện thoại VoIP), điều mà với công nghệ chuyển mạch cũ thì không thực hiện vì chi phí quá cao. • Nhiều tính năng dịch vụ: Tính linh hoạt của mạng IP cho phép tạo ra nhiều tính năng mới trong dịch vụ thoại như: Cho biết thông tin về người gọi tới hay một thuê bao điện thoại IP có thể có nhiều số liên lạc mà chỉ cần một thiết bị đầu cuối duy nhất.

• Khả năng multimedia: Trong một cuộc gọi người sử dụng có thể vừa nói chuyện vừa sử dụng các dịch vụ khác như truyền file, chia sẻ dữ liệu, hay xem hình ảnh của người nói chuyện bên kia. 9 Luận văn tốt nghiệp GVHD: Ths Chu Hồng Hải • Sử dụng hiệu quả: Như đã biết VoIP truyền thoại qua mạng Internet và sử dụng giao thức IP, ngày nay IP là giao thức mạng được sử dụng rộng rãi nhất và có rất nhiều ứng dụng đang được khai thác trên cơ sở các giao thức của mạng IP, VoIP có thể kết hợp sử dụng các ứng dụng này để nâng cao hiệu quả sử dụng mạng. Kỹ thuật VoIP được sử dụng chủ yếu kết hợp với các mạng máy tính do đó có thể tận dụng được sự phát triển của công nghệ thông tin để nâng cao hiệu quả sử dụng, các phần mềm sẽ hỗ trợ rất nhiều cho việc khai thác các dịch vujcua mạng VoIP. Công nghệ thông tin càng phát triển thì việc khai thác càng có hiệu quả, sẽ xuất hiện nhiều dịch vụ mới hỗ trợ người sử dụng trong mọi lĩnh vực.
