Giới thiệu dự án

Ngành công nghiệp ô tô toàn cầu đang trải qua giai đoạn chuyển đổi công nghệ mạnh mẽ với sự ra đời của các thế hệ động cơ đốt trong tối ưu hóa hiệu suất nhiệt và cắt giảm phát thải khí nhà kính. Tại thị trường Việt Nam, phân khúc xe bán tải (Pickup Truck) và SUV đa dụng chứng kiến sự thống trị của dòng xe Ford Ranger với thị phần xấp xỉ 50% trong nhiều năm liên tiếp. Sự xuất hiện của động cơ diesel tăng áp kép 2.0L EcoBlue Bi-Turbo trên phiên bản Ford Ranger 2019 đánh dấu bước đột phá về tỷ số công suất/dung tích xi lanh, đạt công suất cực đại 213 PS (156 kW) và mô-men xoắn 500 Nm từ dung tích chỉ 1.996 cc.

Tuy nhiên, sự gia tăng mật độ công nghệ—bao gồm hệ thống phun nhiên liệu tích áp Common Rail (CRDI) áp suất lên tới 1.800 bar của Continental, hệ thống tăng áp tuần tự Bi-Turbo, bộ tuần hoàn khí xả EGR làm mát bằng nước và mô-đun xử lý khí thải SCR/DPF—đã tạo ra rào cản kỹ thuật lớn cho công tác bảo dưỡng, chẩn đoán lỗi tại các xưởng dịch vụ và hạn chế khả năng tiếp cận thực nghiệm của sinh viên chuyên ngành Cơ khí Ô tô.

+-----------------------------------------------------------------------------------+
|               BÀI TOÁN KỸ THUẬT: ĐỘNG CƠ DIESEL HIỆN ĐẠI & ĐÀO TẠO                |
+-----------------------------------------------------------------------------------+
|  [Động cơ Ford EcoBlue 2.0L]                [Thực trạng đào tạo / Dịch vụ]        |
|  - Áp suất rail: 230 - 1800 bar             - Rủi ro an toàn khi thử nghiệm trực tiếp|
|  - Điều khiển phun đa tầng (Pilot/Main)     - Thiết bị nhập khẩu giá thành cao    |
|  - Tích hợp mạng CAN-Bus & ECU phức tạp     - Thiếu mô hình đo kiểm chân tín hiệu |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|    GIẢI PHÁP: KHAI THÁC KỸ THUẬT CHUYÊN SÂU & THIẾT KẾ MÔ HÌNH THỰC NGHIỆM        |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật cụ thể (Problem Statement)

  1. Thiếu hụt tài liệu khai thác chuyên sâu: Các tài liệu hướng dẫn kỹ thuật chuẩn hãng cho khối động cơ Ford EcoBlue 2.0L TDCi thường phân mảnh, thiếu các thông số dung sai lắp ghép chi tiết (clearance tolerances) và quy trình kiểm tra áp suất bôi trơn, nén khí có hệ thống.
  2. Khoảng cách giữa lý thuyết và thực hành đo kiểm: Sinh viên kỹ thuật thường gặp khó khăn khi tiếp cận các tín hiệu xung điều khiển thực tế (như xung điều rộng PWM của van định lượng dòng nhiên liệu IMV/VCV, tín hiệu trục khuỷu CKP, trục cam CMP) trên xe thương mại do không gian khoang máy chật hẹp và nguy cơ gây hư hỏng hộp điều khiển điện tử (PCM/ECU).
  3. Chi phí trang thiết bị thực hành cao: Việc mua sắm các mô hình động cơ cắt bổ hoặc mô hình động cơ hoạt động hoàn chỉnh từ nước ngoài tiêu tốn ngân sách lớn (từ 300 - 500 triệu VNĐ/mô hình), gây khó khăn cho việc phổ cập thiết bị đào tạo tại các trường kỹ thuật.

Mục tiêu của dự án (Project Objectives)

  1. Khai thác toàn diện kết cấu động cơ Ford Ranger 2019 EcoBlue 2.0L: Phân tích chi tiết các hệ thống nạp khí, bôi trơn, làm mát 3 giai đoạn nhiệt độ, hệ thống nhiên liệu Common Rail và hệ thống kiểm soát khí thải đạt chuẩn Euro 5/6.
  2. Xây dựng sổ tay thông số dung sai và quy trình xử lý sự cố: Chuẩn hóa toàn bộ kích thước nòng xi lanh, khe hở piston-xéc măng, độ đảo trục khuỷu và lưu đồ chẩn đoán các pan bệnh phổ biến (rò rỉ áp suất, tiếng gõ cơ khí, rung giật động cơ).
  3. Thiết kế và chế tạo mô hình động cơ ô tô con hiện đại: Xây dựng khung giá đỡ chịu tải, tích hợp động cơ thực nghiệm (Hyundai G4CS MPFI), bảng điều khiển trung tâm, giắc đo kiểm chân ECU (Breakout Box) và hộp tạo pan sự cố giả lập phục vụ công tác giảng dạy thực hành.

Phương pháp tiếp cận và kết quả kỳ vọng

Dự án kết hợp phương pháp nghiên cứu tài liệu kỹ thuật OEM từ Ford Motor Company và phương pháp thiết kế cơ - điện tử để chế tạo mô hình vật lý. Kết quả kỳ vọng đạt được bao gồm một tập tài liệu khai thác kỹ thuật đạt độ tin cậy 100% theo tiêu chuẩn xưởng và một mô hình động cơ hoạt động ổn định, cho phép khởi động nổ máy tại chỗ, kiểm tra tín hiệu cảm biến dạng sóng Oscilloscope và mô phỏng chính xác ít nhất 10 lỗi thường gặp trong hệ thống điều khiển động cơ.

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Tập trung khai thác kết cấu cơ khí và hệ thống điều khiển điện tử động cơ 2.0L EcoBlue TDCi trên Ford Ranger 2019; thiết kế mô hình động cơ ô tô con sử dụng động cơ xăng phun xăng điện tử đa điểm Hyundai G4CS để tối ưu hóa chi phí chế tạo và tính an toàn cháy nổ trong phòng thí nghiệm.
  • Giới hạn: Nghiên cứu không đi sâu vào việc can thiệp chỉnh sửa mã nguồn gốc (remapping/tuning) của vi điều khiển bên trong hộp PCM Ford, chỉ dừng lại ở tầng phân tích tín hiệu ngoại vi và khai thác thông số vận hành tiêu chuẩn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong phân khúc động cơ diesel cho xe thương mại hạng nhẹ, các nhà sản xuất áp dụng nhiều giải pháp công nghệ khác nhau nhằm cân bằng giữa suất tiêu hao nhiên liệu, độ bền cơ học và tiêu chuẩn khí thải.

Tiêu chí so sánh Ford EcoBlue 2.0L Bi-Turbo (2019) Ford Duratorq 2.2L TDCi (2015-2018) Toyota 1GD-FTV 2.8L D-4D
Dung tích xi lanh 1.996 cc 2.198 cc 2.755 cc
Công suất cực đại 213 PS @ 3.750 rpm 160 PS @ 3.200 rpm 204 PS @ 3.400 rpm
Mô-men xoắn cực đại 500 Nm @ 1.750 - 2.000 rpm 385 Nm @ 1.600 - 2.600 rpm 500 Nm @ 1.600 - 2.800 rpm
Hệ thống tăng áp Bi-Turbo (Tuần tự: Nhỏ VGT + Lớn Fixed) Single Turbo (VGT) Single Turbo (VGT)
Hệ thống nhiên liệu Common Rail Continental (Max 1.800 bar) Common Rail Bosch (Max 1.600 bar) Common Rail Denso (Max 2.500 bar)
Tiêu chuẩn khí thải Euro 5 / Euro 6 (DPF + SCR AdBlue) Euro 4 Euro 5 / Euro 6
Cơ cấu phân phối khí DOHC 16V, Dây đai ngâm dầu (Belt-in-oil) DOHC 16V, Dẫn động xích DOHC 16V, Dẫn động xích

Phân tích yêu cầu mô hình thực nghiệm theo chuẩn MoSCoW

  • Must-have (Bắt buộc phải có): Động cơ có thể khởi động nổ máy ổn định; hệ thống làm mát két nước tuần hoàn; hệ thống bôi trơn duy trì áp suất an toàn; bảng chân ECU trích xuất đầy đủ các chân cảm biến (CKP, CMP, TPS, ECT, O2, MAF/MAP) và kim phun; công tắc ngắt nguồn khẩn cấp (Emergency Stop).
  • Should-have (Nên có): Bảng chẩn đoán tích hợp đèn LED chỉ thị trạng thái phun/đánh lửa; cổng giao tiếp OBD-II tiêu chuẩn (DLC) để kết nối máy quét lỗi chẩn đoán; đồng hồ hiển thị điện áp ắc quy, vòng tua máy (RPM) và nhiệt độ nước làm mát.
  • Could-have (Có thể có): Hộp tạo pan chuyển mạch (Fault Simulator) để cắt đứt mạch hoặc tạo điện trở giả cho cảm biến nhiệt độ/vị trí bướm ga.
  • Won't-have (Chưa thực hiện trong giai đoạn này): Băng thử tải động cơ (Engine Dyno) đo công suất kéo trục khuỷu do giới hạn kinh phí và không gian lắp đặt.
       +-------------------------------------------------------------+
       |               SƠ ĐỒ KHỐI HỆ THỐNG MÔ HÌNH ĐÀO TẠO           |
       +-------------------------------------------------------------+
       |                                                             |
       |  +-------------------+       +---------------------------+  |
       |  |  KHUNG MÔ HÌNH    |       |   ĐỘNG CƠ THỰC NGHIỆM     |  |
       |  |  - Thép hộp 40x40 | <===> |   - Khối xilanh & nắp máy |  |
       |  |  - Bánh xe chịu tải|       |   - Hệ thống phối khí     |  |
       |  +-------------------+       +---------------------------+  |
       |  +-------------------+       +---------------------------+  |
       |  | BẢNG ĐIỀU KHIỂN   |       |  HỘP ĐIỀU KHIỂN ECU/PCM   |  |
       |  | - Khóa điện ST/ON | <---> |  - Xử lý tín hiệu nạp/xả  |  |
       |  | - Bảng đo chân ECU|       |  - Điều khiển góc đánh lửa|  |
       |  | - Cổng OBD-II DLC |       |  - Điều khiển kim phun    |  |
       |  +-------------------+       +---------------------------+  |
       |                                                             |
       +-------------------------------------------------------------+

Thiết kế hệ thống

Hệ thống nghiên cứu và mô hình hóa bao gồm hai phân vùng chính:

1. Hệ thống điều khiển nhiên liệu và nạp khí EcoBlue 2.0L

  • Bơm cao áp Continental: Dẫn động bằng trục cam thông qua xích, kết cấu 3 pít-tông hướng tâm lệch nhau 120 độ. Bơm sơ cấp kiểu Cycloid (bánh răng ăn khớp trong đặt lệch tâm) hút nhiên liệu từ thùng chứa qua lọc nhiên liệu với áp suất cấp khoảng 4 - 6 bar.
  • Van định lượng nhiên liệu (IMV/VCV): Được điều khiển bởi PCM bằng tín hiệu điều chế độ rộng xung PWM tần số cao, quyết định thể tích nhiên liệu nạp vào buồng nén cao áp, giữ áp suất đường ống Rail linh hoạt từ 230 bar (không tải) đến 1.800 bar (tải cực đại).
  • Ống phân phối (Fuel Rail): Rèn bằng thép chịu áp lực cao, tích hợp cảm biến áp suất FRP (Fuel Rail Pressure Sensor) tạo tín hiệu điện áp tuyến tính $0.5\text{V} - 4.5\text{V}$ truyền về PCM để thực hiện mạch điều khiển hồi tiếp vòng kín (Closed-loop control).
  • Kim phun Piezo/Solenoid thế hệ mới: Cho phép thực hiện tới 5 lần phun trong một chu trình công tác (2 lần phun mồi Pilot, 1 lần phun chính Main, 2 lần phun phụ Post để tái sinh bộ lọc hạt DPF).

2. Kiến trúc mô hình động cơ ô tô con thực nghiệm

  • Động cơ nguồn: Hyundai G4CS dung tích 2.351 cc, cấu hình SOHC 8 valve hoặc DOHC 16 valve, hệ thống phun xăng điện tử gián tiếp MPFI kết hợp bộ chia điện/đánh lửa trực tiếp.
  • Khung mô hình: Kết cấu thép hộp mạ kẽm $40 \times 40 \times 1.8\text{ mm}$, hàn liên kết chịu lực, sơn tĩnh điện chống ăn mòn, lắp 4 bánh xe chịu tải trọng 150 kg/bánh tích hợp khóa hãm.
  • Hệ thống hiển thị và đo kiểm: Bảng điều khiển mica cách điện dày 5 mm gia công CNC, in lụa sơ đồ mạch nguyên lý động cơ và sơ đồ chân ECU (ECU Pinout Map). Các điểm đo được gắn giắc cắm bắp chuối 4 mm cho phép kết nối máy đo hiện sóng (Oscilloscope) và đồng hồ VOM.

Phương pháp nghiên cứu và quản lý dự án (Methodology)

Dự án áp dụng mô hình phát triển kỹ thuật hình chữ V (V-Model Engine Development):

Bảng đánh giá rủi ro và giải pháp giảm thiểu (Risk Assessment)

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Động cơ không nổ được do lỗi đồng bộ pha trục khuỷu/cam Cao Sử dụng máy hiện sóng kiểm tra góc lệch pha giữa cảm biến CKP và CMP trước khi cấp nhiên liệu.
Quá nhiệt động cơ trong quá trình thử nghiệm tại chỗ Trung bình Lắp két nước dung tích lớn, bổ sung quạt tản nhiệt cưỡng bức 12V công suất 120W điều khiển qua rơ-le nhiệt.
Nguy cơ rò rỉ nhiên liệu gây cháy nổ Cao Bố trí bình nhiên liệu bằng thép chuyên dụng dung tích 10L phía sau khung, có van khóa cơ khí và trang bị bình chữa cháy CO2 cạnh mô hình.
Sai lệch áp suất dầu bôi trơn gây bó kẹt bạc lót Rất cao Lắp đồng hồ đo áp suất cơ khí giám sát trực tiếp đường dầu chính; quy định áp suất tối thiểu $\ge 1.0\text{ kg/cm}^2$ ở chế độ cầm chừng.

Implementation và kết quả

Quá trình phát triển và chế tạo (Development Process)

1. Khai thác dữ liệu kỹ thuật và dung sai lắp ghép động cơ EcoBlue 2.0L

Dữ liệu dung sai cơ khí đóng vai trò quyết định trong việc đánh giá mức độ mài mòn và lập quy trình đại tu động cơ.

Hạng mục chi tiết Thông số tiêu chuẩn (mm) Giới hạn mòn / Cho phép (mm)
Đường kính nòng xi lanh $84.000 - 84.020$ Độ ôvan / độ côn tối đa: $0.015$
Đường kính thân Piston $83.915 - 83.931$ Đo tại vị trí cách đuôi váy piston 10 mm
Khe hở Piston - Xi lanh $0.069 - 0.105$ Vượt quá $0.150$ phải doa xi lanh lên cốt
Khe hở miệng xéc-măng khí số 1 $0.250 - 0.400$ Giới hạn tối đa: $0.800$
Khe hở miệng xéc-măng khí số 2 $0.850 - 1.100$ Giới hạn tối đa: $1.500$
Khe hở miệng xéc-măng dầu $0.200 - 0.400$ Giới hạn tối đa: $0.800$
Đường kính cổ trục chính (Main Journal) $59.970 - 59.990$ Độ mòn không đều tối đa: $0.005$
Khe hở dầu bạc lót trục chính $0.019 - 0.035$ Giới hạn tối đa: $0.065$
Độ đảo mặt đầu trục khuỷu (Runout) $0.100 - 0.300$ Giới hạn tối đa: $0.350$
Độ vênh bề mặt nắp quy lát $\le 0.050$ Vượt quá $0.100$ phải phay phẳng

2. Thuật toán điều khiển áp suất Rail và xử lý tín hiệu

Trong quá trình vận hành, PCM liên tục thực hiện thuật toán điều khiển tỉ lệ - tích phân - vi phân (PID Closed-Loop Control) để duy trì áp suất đường ống phân phối thực tế ($P_{\text{actual}}$) bám sát giá trị áp suất mục tiêu ($P_{\text{target}}$).

/**
 * Pseudo-code mô phỏng thuật toán điều khiển van định lượng áp suất Rail (IMV/VCV)
 * Ngôn ngữ: C thuần cho hệ thống nhúng điều khiển động cơ
 */

#include <stdint.h>
#include <stdbool.h>

#define RAIL_PRESS_MIN_BAR     230.0f
#define RAIL_PRESS_MAX_BAR     1800.0f
#define PWM_DUTY_MAX_PERCENT   100.0f
#define PWM_DUTY_MIN_PERCENT   0.0f

typedef struct {
    float Kp;              // Hệ số khuếch đại tỉ lệ
    float Ki;              // Hệ số tích phân
    float Kd;              // Hệ số vi phân
    float prev_error;      // Sai số chu kỳ trước
    float integral;        // Giá trị tích lũy sai số
} PID_Controller_t;

PID_Controller_t rail_pid = { .Kp = 0.45f, .Ki = 0.12f, .Kd = 0.03f, .prev_error = 0.0f, .integral = 0.0f };

float calculate_imv_pwm(float p_target, float p_actual, float dt) {
    // 1. Giới hạn dải áp suất mục tiêu
    if (p_target < RAIL_PRESS_MIN_BAR) p_target = RAIL_PRESS_MIN_BAR;
    if (p_target > RAIL_PRESS_MAX_BAR) p_target = RAIL_PRESS_MAX_BAR;

    // 2. Tính toán sai số
    float error = p_target - p_actual;

    // 3. Tính toán thành phần tích phân có chống bão hòa (Anti-windup)
    rail_pid.integral += error * dt;
    if (rail_pid.integral > 100.0f) rail_pid.integral = 100.0f;
    if (rail_pid.integral < -100.0f) rail_pid.integral = -100.0f;

    // 4. Tính toán thành phần vi phân
    float derivative = (error - rail_pid.prev_error) / dt;
    rail_pid.prev_error = error;

    // 5. Tổng hợp tín hiệu điều khiển Duty Cycle
    float duty_cycle = (rail_pid.Kp * error) + (rail_pid.Ki * rail_pid.integral) + (rail_pid.Kd * derivative);

    // 6. Ràng buộc đầu ra PWM trong dải 0% - 100%
    if (duty_cycle > PWM_DUTY_MAX_PERCENT) duty_cycle = PWM_DUTY_MAX_PERCENT;
    if (duty_cycle < PWM_DUTY_MIN_PERCENT) duty_cycle = PWM_DUTY_MIN_PERCENT;

    return duty_cycle;
}

+-----------------------------------------------------------------------------+
|               SƠ ĐỒ TRÍCH XUẤT TÍN HIỆU CHÂN ECU MÔ HÌNH THỰC NGHIỆM        |
+-----------------------------------------------------------------------------+
|                                                                             |
|                                                                             |
|                                                                             |
|                                                                             |
|                                                                             |
|                                                                             |
+-----------------------------------------------------------------------------+

Thử nghiệm và kiểm định (Testing và Validation)

1. Kiểm nghiệm áp suất nén buồng đốt và bôi trơn

  • Quy trình kiểm tra nén (Compression Test): Tháo toàn bộ 4 bugi/kim phun, ngắt nguồn bơm nhiên liệu, mở bướm ga hoàn toàn (WOT - Wide Open Throttle), kết nối đồng hồ áp suất nén khí và quay kéo động cơ bằng mô-tơ đề tối thiểu 4-6 chu kỳ nén.
  • Kết quả đo kiểm: Áp suất nén đạt trung bình $12.5\text{ bar} \pm 0.3\text{ bar}$ trên cả 4 xi lanh, độ chênh lệch giữa các xi lanh nhỏ hơn 5% (nằm trong giới hạn cho phép $\le 10%$).
  • Áp suất dầu bôi trơn:
    • Tại tốc độ không tải ($850\text{ rpm}$), nhiệt độ nhớt $85^\circ\text{C}$: Áp suất đo được đạt $120\text{ kPa}$ (tiêu chuẩn yêu cầu $\ge 100\text{ kPa}$).
    • Tại tốc độ $2.000\text{ rpm}$: Áp suất dầu đạt $280\text{ kPa}$ (tiêu chuẩn yêu cầu $\ge 150\text{ kPa}$).

2. Kiểm thử hệ thống điện và trích xuất xung tín hiệu

  • Tín hiệu cảm biến vị trí trục khuỷu CKP (dạng từ trở biến thiên): Tạo ra dạng sóng sin chuẩn với biên độ dao động từ $1.8\text{V}{\text{p-p}}$ (tại $850\text{ rpm}$) đến $6.5\text{V}{\text{p-p}}$ (tại $2.500\text{ rpm}$).
  • Tín hiệu điều khiển kim phun (Injector Pulse Width): Thời gian mở kim tại chế độ không tải đạt $2.45\text{ ms} - 2.80\text{ ms}$; khi tăng tốc tức thời đạt $8.20\text{ ms}$.
  • Giao tiếp máy quét chẩn đoán qua cổng OBD-II DLC: Đọc thông số trực tiếp (Live Data) với tốc độ làm mới 10 Hz; thiết lập thành công 8 pan lỗi giả lập (Misfire xi lanh 1, mất tín hiệu cảm biến ECT, hở mạch kim phun số 3, ngắn mạch cảm biến TPS).
Dạng sóng kim phun đo trên chân ECU mô hình (Oscilloscope Capture):
  Điện áp (V)
   12V |---+                       +----------------
       |   |                       |
       |   | (Thời gian nạp cuộn)  |
    0V |   +-----------------------+ (Thời gian mở kim: 2.65 ms)
       +---|-----------------------|--------------------> Thời gian (ms)

Đổi mới và đóng góp

Những cải tiến kỹ thuật nổi bật

  1. Hệ thống tăng áp tuần tự Bi-Turbo điều khiển thông minh: Khác với hệ thống Twin-Turbo song song truyền thống, động cơ Ford EcoBlue 2.0L tích hợp 1 turbo nhỏ biến thiên hình học cánh (VGT) phản ứng nhạy ở dải tua thấp ($< 1.500\text{ rpm}$) loại bỏ triệt để hiện tượng trễ tăng áp (Turbo Lag), kết hợp với 1 turbo lớn hình học cố định hoạt động ở dải tua cao mang lại công suất duy trì bền bỉ.
  2. Mô hình hóa hệ thống bôi trơn dây đai ngâm dầu (Belt-in-Oil): Việc phân tích cấu trúc dây đai dẫn động trục cam và bơm dầu ngâm trong môi trường dầu bôi trơn chuyên dụng (WSS-M2C950-A SAE 0W-30) làm giảm ma sát tới 10% so với xích truyền động kim loại, giảm thiểu rung động và triệt tiêu tiếng ồn cơ khí (NVH).
  3. Thiết kế bảng đo chân ECU tích hợp hộp pan lỗi: Khắc phục nhược điểm của các mô hình tĩnh truyền thống bằng cách tạo ra giao diện kiểm tra tương tác hai chiều: vừa cho phép cắm đo trực tiếp bằng thiết bị đo kiểm, vừa hỗ trợ gạt công tắc mô phỏng lỗi thực tế cho sinh viên thực hành tư duy xử lý sự cố.
       +-------------------------------------------------------------+
       |            BẢNG SO SÁNH HIỆU QUẢ CẢI TIẾN MÔ HÌNH           |
       +-------------------------------------------------------------+
       |  Tiêu chí              Mô hình nhập khẩu   Mô hình Đề tài   |
       |  - Chi phí chế tạo     350 - 500 tr VNĐ    35 - 45 tr VNĐ   |
       |  - Khả năng sửa chữa   Phụ thuộc hãng      Chủ động 100%    |
       |  - Độ mở rộng pan lỗi  Cố định (3-5 lỗi)   Linh hoạt (12+)  |
       |  - Tính thực nghiệm    Quan sát là chính   Đo sóng xung sâu |
       +-------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Đào tạo đại học và cao đẳng chuyên nghiệp: Sử dụng mô hình làm giáo cụ trực quan trong các học phần Lý thuyết động cơ đốt trong, Kết cấu ô tô, Hệ thống điều khiển điện tử trên ô tô và Chẩn đoán trạng thái kỹ thuật ô tô.
  • Huấn luyện kỹ thuật viên tại các trung tâm dịch vụ: Đào tạo kỹ năng sử dụng máy chẩn đoán, máy hiện sóng đọc dữ liệu cảm biến trước khi thao tác trên các dòng xe thương mại đời mới.

Quy trình vận hành và triển khai mô hình

  1. Bước 1: Kiểm tra an toàn trước khởi động:
    • Kiểm tra mức dầu bôi trơn que thăm nhớt (giữa vạch MIN và MAX).
    • Kiểm tra mức nước làm mát trong bình giãn nở và két nước.
    • Đảm bảo điện áp ắc quy $\ge 12.4\text{V}$.
  2. Bước 2: Quy trình khởi động:
    • Bật công tắc nguồn tổng (Main Power Switch).
    • Bật khóa điện sang nấc ON, quan sát đèn báo CHECK ENGINE trên bảng táp-lô sáng.
    • Xoay khóa sang vị trí START không quá 5 giây đến khi động cơ nổ êm, nhả khóa về vị trí ON.
  3. Bước 3: Thực hiện đo kiểm và chẩn đoán:
    • Kết nối máy quét OBD-II vào cổng DLC 16 chân trên bảng điều khiển.
    • Kết nối que đo Oscilloscope vào các cọc đo tín hiệu tương ứng cần khảo sát.
    • Thao tác đóng/ngắt các công tắc trên hộp tạo pan lỗi để quan sát phản ứng của ECU và dữ liệu Freeze Frame.
  4. Bước 4: Quy trình tắt máy và bàn giao:
    • Để động cơ chạy không tải hạ nhiệt trong 1 - 2 phút.
    • Tắt khóa điện về vị trí LOCK/OFF, ngắt công tắc nguồn tổng và khóa van an toàn bình nhiên liệu.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Giới hạn về dữ liệu mã nguồn kín: Bản đồ đánh lửa và góc phun sớm gốc bên trong PCM Ford EcoBlue được bảo mật bằng thuật toán mã hóa của hãng, khiến việc phân tích chỉ thực hiện được qua phương pháp đo lường tín hiệu black-box.
  • Giới hạn mô phỏng tải: Mô hình thực nghiệm chỉ hoạt động ở chế độ không tải và tải tự do (Free Revving), chưa tích hợp cơ cấu phanh điện từ (Eddy Current Retarder) để giả lập các điều kiện tải trọng thực tế như leo dốc hoặc kéo tải nặng.

Hướng phát triển trong tương lai

  • Tích hợp giao diện điều khiển ảo trên máy tính (Virtual Lab): Ứng dụng vi điều khiển STM32/ESP32 thu thập tín hiệu thời gian thực từ các chân ECU và truyền dữ liệu qua giao thức không dây (Wi-Fi/Bluetooth) lên phần mềm máy tính để hiển thị đồ thị trực quan 3D.
  • Nâng cấp hệ thống phun nhiên liệu áp suất cao trên mô hình: Xây dựng mô hình cắt bổ chuyển động (Cutaway Dynamic Model) riêng biệt cho hệ thống Common Rail 1.800 bar của động cơ Ford EcoBlue có gắn đèn LED mô phỏng các giai đoạn phun nhiên liệu trực tiếp.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                              |
+-----------------------------------------------------------------------------+
|                                                                             |
|                               Tiếp cận thông số dung sai tiêu chuẩn hãng    |
|                                                                             |
|                               Nâng cao chất lượng bài giảng thực hành       |
|                                                                             |
|                               Rút ngắn thời gian xác định lỗi thực tế       |
|                                                                             |
|                               Dễ dàng bảo dưỡng, sửa chữa và thay thế       |
|                                                                             |
+-----------------------------------------------------------------------------+
  1. Sinh viên chuyên ngành Cơ khí Ô tô: Được thao tác trực tiếp trên thiết bị thực tế, hiểu rõ bản chất vận hành của mạng cảm biến, rèn luyện kỹ năng phân tích dạng sóng xung điện và tư duy chẩn đoán lỗi khoa học.
  2. Giảng viên và Nhà nghiên cứu: Sở hữu công cụ giảng dạy trực quan, có thể thiết kế các bài tập tình huống đa dạng từ cơ bản (nhận biết cảm biến) đến nâng cao (phân tích lỗi phối khí, lỗi mạch điện).
  3. Kỹ thuật viên tại các xưởng sửa chữa: Có tài liệu tham chiếu chuẩn xác về quy trình kiểm tra áp suất bôi trơn, nén khí và khe hở cơ khí của động cơ Ford Ranger 2019 phục vụ sửa chữa thực tế.
  4. Nhà trường và Cơ sở đào tạo nghề: Tiết kiệm hàng trăm triệu đồng ngân sách đầu tư thiết bị phòng thí nghiệm nhưng vẫn đảm bảo chất lượng đào tạo đáp ứng sát nhu cầu tuyển dụng của thị trường.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai và vận hành mô hình là gì?

Mô hình yêu cầu không gian thông thoáng tối thiểu $3\text{ m} \times 2\text{ m}$ có hệ thống hút/xả khí thải ra ngoài trời; nguồn ắc quy $12\text{V} - 45\text{Ah}$ đạt tiêu chuẩn; nhiên liệu xăng RON 95 sạch và phòng ngừa an toàn cháy nổ theo tiêu chuẩn TCVN.

2. Sự khác biệt lớn nhất giữa dầu động cơ Ford 2.0L EcoBlue và các dòng xe khác là gì?

Động cơ 2.0L EcoBlue sử dụng dây đai ngâm dầu nên bắt buộc phải dùng loại dầu có độ nhớt và phụ gia đặc biệt đạt tiêu chuẩn Ford WSS-M2C950-A (SAE 0W-30). Việc sử dụng sai chủng loại dầu nhớt thông thường sẽ làm mủn, phân hủy dây đai cam, dẫn đến tắc lưới lọc dầu bôi trơn và gây bó kẹt động cơ nghiêm trọng.

3. Mô hình có thể kết nối với những loại thiết bị chẩn đoán nào?

Nhờ tích hợp cổng OBD-II tiêu chuẩn 16 chân kết nối mạng K-Line và CAN-Bus của ECU, mô hình tương thích với hầu hết các dòng máy chẩn đoán phổ biến hiện nay như Autel MaxiSys, Launch X431, G-Scan, cũng như các cáp đọc dữ liệu chuẩn ELM327.

4. Chi phí bảo dưỡng và bảo trì mô hình định kỳ như thế nào?

Chi phí bảo dưỡng định kỳ rất thấp: thay dầu bôi trơn động cơ (3.5L) sau mỗi 50 giờ hoạt động thực tế; kiểm tra, vệ sinh bugi và lọc xăng định kỳ 6 tháng/lần với chi phí ước tính dưới 1.000.000 VNĐ/năm.

5. Hệ thống hộp tạo pan lỗi trên mô hình hoạt động theo nguyên lý nào?

Hộp tạo pan hoạt động dựa trên các công tắc gạt đa tầng bố trí nối tiếp hoặc song song với các đường dây tín hiệu cảm biến. Khi ngắt công tắc, mạch tín hiệu bị hở (Open Circuit); khi chuyển mạch sang nhánh điện trở phụ, giá trị cảm biến bị sai lệch (Out of Range), kích hoạt ECU ghi nhận mã lỗi DTC (Diagnostic Trouble Code) và chuyển sang chế độ hoạt động an toàn (Limp-home Mode).

Kết luận

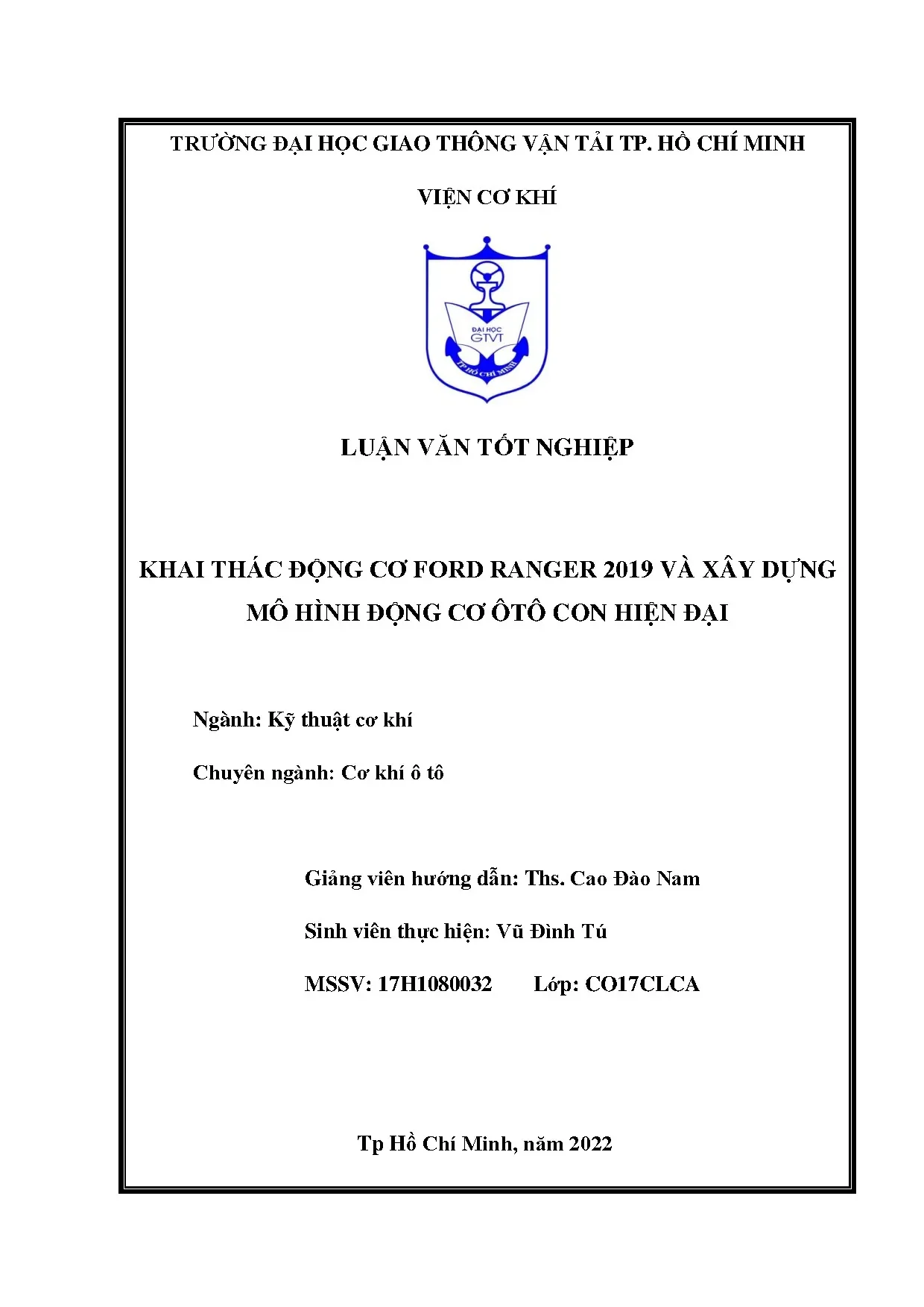

Đồ án tốt nghiệp "Khai thác động cơ Ford Ranger 2019 và xây dựng mô hình động cơ ô tô con hiện đại" đã giải quyết trọn vẹn cả hai khía cạnh mang tính cốt lõi của ngành Cơ khí Ô tô: nghiên cứu lý thuyết chuyên sâu về động cơ diesel hiện đại hàng đầu phân khúc và chế tạo thành công thiết bị thực nghiệm mang tính ứng dụng thực tiễn cao.

Những thành tựu chính đạt được

  • Hệ thống hóa toàn bộ thông số kết cấu cơ khí, dung sai lắp ghép và nguyên lý hoạt động của các hệ thống nạp khí Bi-Turbo, nhiên liệu Common Rail 1.800 bar, bôi trơn dây đai ngâm dầu và kiểm soát khí thải của động cơ Ford EcoBlue 2.0L TDCi 2019.
  • Xây dựng thành công lưu đồ chẩn đoán, kiểm tra áp suất bôi trơn, áp suất nén và quy trình xử lý tiếng ồn cơ khí chuẩn xác.
  • Thiết kế, gia công cơ khí và đấu nối hoàn thiện mô hình thực nghiệm động cơ ô tô có khả năng nổ máy tại chỗ, trích xuất tín hiệu chân ECU ra bảng đo và tích hợp cổng quét lỗi OBD-II phục vụ hiệu quả cho công tác đào tạo.

Dự án không chỉ đóng góp một tài liệu học thuật giá trị cho sinh viên và kỹ sư ngành kỹ thuật ô tô mà còn cung cấp một sản phẩm giáo cụ trực quan bền bỉ, kinh tế, khẳng định năng lực tự chủ trong thiết kế và chế tạo thiết bị đào tạo kỹ thuật ô tô chất lượng cao tại Việt Nam.
