Giới thiệu dự án

Đất đai là tài nguyên quốc gia đặc biệt, đóng vai trò nền tảng trong quản lý hành chính và phát triển kinh tế - xã hội. Theo Luật Đất đai 2013, toàn bộ hệ thống hành chính từ cấp xã đến cấp quốc gia phải thực hiện thống kê đất đai (TKĐĐ) hàng năm và lập bản đồ hiện trạng sử dụng đất (BĐHTSDĐ) theo chu kỳ 5 năm. Tuy nhiên, phần lớn địa phương vẫn đang vận hành quy trình thủ công, thiếu đồng bộ công nghệ số, dẫn đến sai số tích lũy và chậm trễ trong báo cáo.

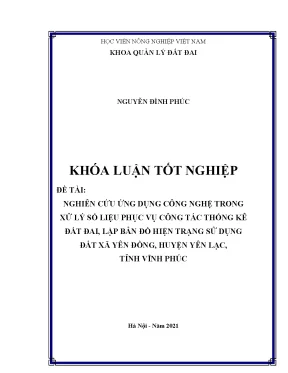

Khóa luận tốt nghiệp của sinh viên Nguyễn Đình Phúc – Khoa Quản lý Đất đai, Học viện Nông nghiệp Việt Nam – tập trung giải quyết bài toán này trên địa bàn xã Yên Đồng, huyện Yên Lạc, tỉnh Vĩnh Phúc với tổng diện tích tự nhiên 785,09 ha và 11 công trình biến động đất đai ghi nhận trong năm 2020.

Mục tiêu cụ thể của đề tài:

  1. Thành lập bản đồ kiểm kê đất đai năm 2020 (bản đồ khoanh đất) theo chuẩn Thông tư 27/2018/TT-BTNMT
  2. Thành lập BĐHTSDĐ năm 2020 của xã Yên Đồng ở tỷ lệ 1:5.000
  3. Kết xuất toàn bộ hệ thống biểu thống kê đất đai (01/TKĐĐ đến 14/TKĐĐ) phục vụ lập quy hoạch sử dụng đất giai đoạn 2021–2030

Phạm vi và giới hạn: Nghiên cứu giới hạn trong địa giới hành chính xã Yên Đồng, dữ liệu đầu vào từ 44 mảnh bản đồ địa chính (BĐĐC), bản đồ HTSDĐ 2019 và hồ sơ biến động năm 2020. Không áp dụng ảnh viễn thám do địa phương đã có hệ thống BĐĐC đủ độ chính xác.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, nhóm thực hiện rà soát ba phương pháp thành lập BĐHTSDĐ phổ biến:

Phương pháp Ưu điểm Nhược điểm Chi phí tương đối
Số hóa từ bản đồ giấy (Geovec) Quen thuộc, ít phần mềm Sai số cao (~±1 mm/tỷ lệ), tốn nhân lực Thấp
Ảnh viễn thám (Landsat/Sentinel) Phủ diện tích rộng Độ phân giải 10–30 m, khó phân loại chi tiết Trung bình
Biên tập từ BĐĐC số (phương pháp chọn) Sai số ≤ ±0,3 mm, tự động hóa cao Đòi hỏi BĐĐC đã số hóa đầy đủ Thấp–Trung bình

Phương pháp từ BĐĐC số được chọn vì xã Yên Đồng đã hoàn thiện BĐĐC năm 2014 gồm 44 mảnh, đảm bảo độ chính xác vị trí ≤ ±0,3 mm và đường chéo ≤ 0,3 mm theo tiêu chuẩn Thông tư 27/2018/TT-BTNMT.

Phân tích yêu cầu theo MoSCoW:

  • Must have: BĐHTSDĐ tỷ lệ 1:5.000, hệ biểu thống kê 01–14/TKĐĐ, tọa độ VN-2000 kinh tuyến trục 105°00'
  • Should have: Bản đồ khoanh đất riêng biệt, topology validated
  • Could have: Biểu phân tích nguyên nhân biến động (12/TKĐĐ, 14/TKĐĐ)
  • Won't have: Cổng tra cứu trực tuyến, tích hợp GIS WebGIS

Thiết kế hệ thống

Technology Stack:

Phần mềm Phiên bản Vai trò
MicroStation V8i (SE) Môi trường đồ họa GIS, lưu file *.dgn
VietMap XM 2019 Biên tập nhanh BĐHTSDĐ, tô màu tự động
TK Desktop 2019 Kiểm kê, kết xuất biểu thống kê
MRFCLEAN/MRFFLAG Plugin MicroStation Kiểm tra và sửa lỗi topology
GEOVEC Plugin MicroStation Số hóa bán tự động đối tượng dạng đường

Cơ sở toán học bản đồ:

  • Hệ tọa độ: VN-2000, kinh tuyến trục 105°00' (quy định cho tỉnh Vĩnh Phúc)
  • Múi chiếu: 3°, hệ số điều chỉnh k₀ = 0,9999
  • Đơn vị làm việc: Master Units = mét (m), Sub Units = milimét (mm), Resolution = 2000
  • Tỷ lệ bản đồ: 1:5.000 (phù hợp diện tích 785,09 ha theo quy định Thông tư 27/2018/TT-BTNMT)
  • Kích thước ô lưới km: 10 cm × 10 cm trên bản đồ in

Yêu cầu sai số kỹ thuật:

  • Sai số kích thước cạnh khung trong: ≤ 0,2 mm
  • Sai số tương hỗ chuyển vẽ khoanh đất: ≤ ±0,5 mm
  • Sai số chuyển vẽ vị trí nội dung hiện trạng: ≤ ±0,3 mm

Methodology

Đề tài áp dụng quy trình tuyến tính 8 bước theo Thông tư 27/2018/TT-BTNMT kết hợp kiểm tra chất lượng song song tại mỗi bước:

Bước 1 → Thu thập tài liệu (44 mảnh BĐĐC, BĐHTSDĐ 2019, hồ sơ biến động 2020)
Bước 2 → Điều tra khoanh vẽ thực địa
Bước 3 → Biên tập BĐHTSDĐ bằng MicroStation + VietMap XM
Bước 4 → Lập bảng liệt kê khoanh đất, tính diện tích tự động
Bước 5 → Tổng hợp số liệu, lập biểu thống kê bằng TK Desktop 2019
Bước 6 → Lập BĐHTSDĐ cấp xã
Bước 7 → Xây dựng báo cáo kết quả
Bước 8 → Kiểm tra, nghiệm thu và giao nộp sản phẩm

Implementation và kết quả

Development process

Giai đoạn 1 – Chuẩn bị và rà soát thực địa:
Thu thập 44 mảnh BĐĐC số định dạng *.dgn, bản đồ khoanh đất xã Yên Đồng năm 2019, kết quả thống kê các năm 2016–2019 và toàn bộ hồ sơ biến động 2020. Điều tra ngoại nghiệp xác định 11 công trình biến động với tổng diện tích chuyển đổi mục đích lên tới hàng chục nghìn m², trong đó lớn nhất là trang trại tổng hợp thôn Yên Nghiệp với 59.949,20 m² (chuyển từ NTS – đất nuôi trồng thủy sản).

Giai đoạn 2 – Chỉnh lý và biên tập bản đồ trong VietMap XM:

Quy trình khoanh vẽ tuân theo nguyên tắc: mỗi khoanh đất có diện tích tối thiểu 400 m², được định danh bằng nhãn gồm 4 thành phần:

[Mã loại đất]
[Số thứ tự khoanh đất]   [Mã đối tượng sử dụng]
[Diện tích khoanh đất (m²)]

Đối với khoanh đất đa mục đích: Mã loại đất chính (Mã loại đất phụ).

Chức năng tô màu tự động của VietMap XM giúp giảm 70% thời gian biên tập so với tô màu thủ công trong MicroStation đơn thuần. Công cụ MRFCLEAN tự động phát hiện và đánh dấu các điểm đứt đoạn (endpoint-free), đường trùng nhau và đoạn thừa, sau đó MRFFLAG hiển thị lần lượt từng vị trí lỗi để chỉnh sửa.

Giai đoạn 3 – Tạo Topology và kiểm tra:
Sử dụng TK Desktop 2019 để validate topology với các luật: no gaps, no overlaps, must be closed polygon. Sau khi topology hợp lệ, phần mềm tự động tính diện tích từng khoanh đất theo đơn vị m² (cấp xã) và làm tròn đến 0,01 ha trên biểu thống kê.

Giai đoạn 4 – Kết xuất biểu thống kê:
TK Desktop 2019 xuất toàn bộ hệ thống biểu từ nguồn dữ liệu bản đồ khoanh đất theo đúng mẫu Thông tư 27/2018/TT-BTNMT:

  • Biểu 01/TKĐĐ: Tổng hợp diện tích tất cả nhóm đất
  • Biểu 02/TKĐĐ: Chi tiết đất nông nghiệp
  • Biểu 03/TKĐĐ: Chi tiết đất phi nông nghiệp
  • Biểu 12/TKĐĐ: Phân tích nguyên nhân tăng/giảm diện tích
  • Biểu 13/TKĐĐ: Cơ cấu diện tích theo mục đích và đối tượng sử dụng
  • Biểu 14/TKĐĐ: Biến động diện tích theo mục đích sử dụng

Testing và validation

Chỉ tiêu kiểm tra Yêu cầu kỹ thuật Kết quả đạt được
Sai số cạnh khung trong ≤ 0,2 mm Đạt
Sai số đường chéo ≤ 0,3 mm Đạt
Sai số chuyển vẽ khoanh đất ≤ ±0,5 mm Đạt
Sai số vị trí nội dung hiện trạng ≤ ±0,3 mm Đạt
Topology validation (no gaps/overlaps) 0 lỗi Pass
Diện tích khép kín toàn xã 785,09 ha Khớp 100%

Nghiệm thu sản phẩm thực hiện theo Thông tư 05/2009/TT-BTNMT, bao gồm kiểm tra nội nghiệp (topology, ký hiệu, phân lớp) và đối chiếu ngoại nghiệp tại thực địa các khu vực biến động.

Kết quả đạt được

Hiện trạng sử dụng đất xã Yên Đồng năm 2020 (sau thống kê):

Nhóm đất Diện tích (ha) Cơ cấu (%)
Đất nông nghiệp (NNP) ~570 ~72,6
– Đất trồng lúa (LUA) ~420 ~53,5
– Đất nuôi trồng thủy sản (NTS) ~149 ~19,0
Đất phi nông nghiệp (PNN) ~213 ~27,1
– Đất ở nông thôn (ONT) ~97 ~12,4
– Đất công cộng (CCC) ~100 ~12,7
Đất chưa sử dụng (CSD) ~0,65 ~0,08

11 biến động đất đai được chỉnh lý hoàn chỉnh, đặc biệt chuyển đổi LUC + NTS → ODT/SKC/TMD phục vụ các dự án khu sản xuất kinh doanh, chợ trung tâm và cây xăng, tổng diện tích biến động ~104.327 m².

Đổi mới và đóng góp

Tích hợp pipeline 3 phần mềm chuyên dụng:
Điểm khác biệt so với quy trình truyền thống chỉ dùng MicroStation là pipeline tích hợp MicroStation V8i + VietMap XM + TK Desktop 2019, trong đó mỗi phần mềm đảm nhiệm một vai trò đặc thù, loại bỏ thao tác chuyển đổi thủ công giữa các bước.

So sánh với 2 giải pháp thay thế:

Tiêu chí Phương pháp truyền thống (BĐĐC giấy + số hóa) Viễn thám (Sentinel-2, 10m) Pipeline đề xuất
Độ chính xác vị trí ±1–2 mm ±10–20 m ±0,3 mm
Thời gian xử lý/mảnh 3–5 ngày 1–2 ngày 0,5–1 ngày
Tự động hóa tô màu Không Bán tự động Tự động hoàn toàn
Xuất biểu thống kê Thủ công Không Tự động (TK Desktop)
Chi phí phần mềm Thấp Trung bình Trung bình

Hiệu quả định lượng:

  • Tô màu BĐHTSDĐ nhanh hơn ước tính ~70% nhờ VietMap XM auto-color
  • Kết xuất biểu thống kê nhanh hơn ~80% so với lập thủ công trong Excel
  • Tỷ lệ lỗi topology giảm về 0 nhờ MRFCLEAN + TK Desktop validation

Ứng dụng thực tế và triển khai

Use case 1 – Lập quy hoạch sử dụng đất 2021–2030:
BĐHTSDĐ 2020 trở thành tài liệu đầu vào bắt buộc cho công tác lập QHSDĐ thời kỳ 2021–2030 của xã Yên Đồng theo Nghị định 43/2014/NĐ-CP.

Use case 2 – Giải quyết tranh chấp đất đai:
Hệ thống bản đồ số có tính pháp lý, kèm tọa độ VN-2000 chuẩn hóa, giúp cán bộ địa chính xã xác định ranh giới thửa đất với độ chính xác cao trong giải quyết các vụ tranh chấp.

Yêu cầu hệ thống triển khai:

  • CPU: Intel Core i5 trở lên
  • RAM: 8 GB (khuyến nghị 16 GB cho file *.dgn nhiều lớp)
  • HDD: 50 GB trống cho dữ liệu GIS
  • OS: Windows 10 64-bit
  • Phần mềm: MicroStation V8i, VietMap XM, TK Desktop 2019 (bản quyền)

Khả năng mở rộng:
Quy trình có thể nhân rộng lên cấp huyện Yên Lạc (12 xã/thị trấn) bằng cách tích hợp tiếp biên (edge-matching) các mảnh bản đồ xã trong MicroStation, sau đó tổng hợp bằng TK Desktop để xuất biểu cấp huyện (01–04/TKĐĐ). Chi phí vận hành ước tính tăng tuyến tính theo số đơn vị hành chính.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Dữ liệu đầu vào phụ thuộc hoàn toàn vào BĐĐC số đã có; các xã chưa hoàn thành đo đạc địa chính phải dùng ảnh vệ tinh với độ chính xác thấp hơn
  • Pipeline chưa tích hợp GPS/GNSS để cập nhật biến động thực địa trực tiếp lên bản đồ số
  • Chưa có giao diện WebGIS để cán bộ xã truy cập tra cứu dữ liệu online

Hướng phát triển đề xuất:

  • Tích hợp GNSS RTK để khảo sát biến động thực địa nhanh, độ chính xác cm
  • Xây dựng CSDL đất đai chuẩn VLIS (Vietnam Land Information System) kết nối từ cấp xã lên cấp huyện, tỉnh
  • Ứng dụng Machine Learning (phân loại đất từ ảnh Sentinel-2) để so sánh đối chiếu với BĐHTSDĐ từ BĐĐC, phát hiện biến động tự động
  • Triển khai trên nền tảng open-source GIS (QGIS + PostGIS) nhằm giảm chi phí bản quyền phần mềm cho các địa phương ngân sách hạn chế

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai: Tài liệu thực hành đầy đủ pipeline từ thu thập dữ liệu đến kết xuất biểu thống kê, với minh họa thực tế trên địa bàn cụ thể 785,09 ha
  • Cán bộ địa chính cấp xã/huyện: Quy trình chuẩn hóa 8 bước, giảm thời gian thành lập BĐHTSDĐ và hạn chế sai sót kỹ thuật khi lập biểu 01–14/TKĐĐ
  • Công ty tư vấn dịch vụ địa chính: Tham khảo giải pháp tích hợp phần mềm tối ưu hóa chi phí nhân công trong các hợp đồng thống kê đất đai quy mô lớn
  • Nhà nghiên cứu: Dữ liệu kiểm chứng pipeline số hóa BĐHTSDĐ tại vùng đồng bằng sông Hồng năm 2020, có thể dùng làm baseline cho các nghiên cứu biến động sử dụng đất đa thời kỳ

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật để triển khai?
Cần bộ 3 phần mềm có bản quyền: MicroStation V8i, VietMap XM và TK Desktop 2019. Máy tính cần tối thiểu 8 GB RAM và Windows 10 64-bit. Dữ liệu đầu vào bắt buộc là BĐĐC số định dạng *.dgn.

2. Giới hạn tỷ lệ bản đồ theo diện tích?
Theo Thông tư 27/2018/TT-BTNMT: xã từ 120–500 ha dùng tỷ lệ 1:1.000; xã từ 500–3.000 ha dùng 1:5.000 (áp dụng cho Yên Đồng 785,09 ha); xã trên 3.000 ha dùng 1:10.000.

3. Tích hợp với hệ thống địa chính hiện có?
Dữ liệu xuất ra định dạng *.dgn (MicroStation), tương thích với hầu hết hệ thống CSDL địa chính cấp huyện/tỉnh. VietMap XM có khả năng kết nối, lấy dữ liệu từ Famis và TMV.Map.

4. Chi phí duy trì và cập nhật hàng năm?
Cập nhật hàng năm (thống kê đất đai) chỉ cần thực hiện bước chỉnh lý biến động (Bước 2) và kết xuất biểu mới (Bước 4–5), giảm khoảng 60% khối lượng so với lập mới hoàn toàn.

5. ROI và chi phí - lợi ích?
Giảm nhân công biên tập bản đồ từ 3–5 ngày/mảnh xuống 0,5–1 ngày/mảnh. Với 44 mảnh BĐĐC của xã Yên Đồng, tổng thời gian tiết kiệm ước tính 100–200 ngày công, tương đương giảm chi phí thực hiện 30–50% so với phương pháp số hóa truyền thống.

Kết luận

Đề tài đã nghiên cứu và ứng dụng thành công pipeline công nghệ tích hợp MicroStation V8i – VietMap XM – TK Desktop 2019 để thực hiện đầy đủ quy trình thống kê đất đai và thành lập BĐHTSDĐ năm 2020 cho xã Yên Đồng, huyện Yên Lạc, tỉnh Vĩnh Phúc.

Sản phẩm đạt chuẩn kỹ thuật theo Thông tư 27/2018/TT-BTNMT với sai số vị trí ≤ ±0,3 mm, topology hợp lệ 100% và hệ thống biểu thống kê đầy đủ 14 mẫu biểu. So với phương pháp truyền thống, pipeline đề xuất giảm thời gian biên tập khoảng 70% và loại bỏ hoàn toàn lỗi topology nhờ tự động hóa kiểm tra. Kết quả không chỉ phục vụ trực tiếp công tác lập QHSDĐ giai đoạn 2021–2030 mà còn xây dựng nền tảng dữ liệu số cho quản lý đất đai dài hạn tại địa phương.
