Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống dữ liệu không gian có độ chính xác hình học cao và tính pháp lý tuyệt đối. Tại các địa bàn miền núi có địa hình phức tạp dạng Karst như huyện Võ Nhai, tỉnh Thái Nguyên, công tác quản lý địa chính thường xuyên gặp khó khăn do tài liệu đo đạc cũ phân tán, tỷ lệ biến động ranh giới sử dụng đất cao và thiếu hụt hệ cơ sở dữ liệu số hóa đồng bộ. Đồ án khóa luận "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện công tác chỉnh lý bản đồ địa chính tờ số 102 tỷ lệ 1/1000 xã Nghinh Tường, huyện Võ Nhai, tỉnh Thái Nguyên" tập trung giải quyết bài toán hiện đại hóa quy trình đo đạc ngoại nghiệp và số hóa bản đồ địa chính theo các tiêu chuẩn kỹ thuật nghiêm ngặt của Bộ Tài nguyên và Môi trường.

+-----------------------------------------------------------------------------------+
|                           QUY TRÌNH TỔNG QUAN HỆ THỐNG                            |
|                                                                                   |
|  [Ngoại nghiệp: GPS + Topcon GTS-235] -> [Trút số liệu & Bình sai DP]            |
|                                    |                                              |
|                                    v                                              |
|  [Biên tập không gian: MicroStation SE] -> [Tạo Topology & Gán nhãn: FAMIS]       |
|                                    |                                              |
|                                    v                                              |
|  [Xuất bản phẩm: Bản đồ số Tờ 102 tỷ lệ 1/1000 & CSDL Địa chính số]              |
+-----------------------------------------------------------------------------------+

Vấn đề thực tiễn và bài toán đặt ra

Tại xã Nghinh Tường, tổng diện tích tự nhiên đạt 8.429,65 ha, trong đó đất lâm nghiệp chiếm đến 92,76% (7.819,12 ha). Địa hình bị chia cắt mạnh bởi hệ thống núi đá vôi, hang động và khe suối uốn khúc, dẫn đến những điểm nghẽn kỹ thuật:

  • Hồ sơ địa chính thiếu đồng bộ: Bản đồ địa chính dạng giấy lập từ các giai đoạn trước không phản ánh chính xác ranh giới thực tế do quá trình chia tách, chuyển mục đích sử dụng đất nông - lâm nghiệp.
  • Sai số tích lũy lớn trong đo đạc truyền thống: Phương pháp đo vẽ bán công nghệ hoặc bàn đạc quang cơ cũ không đáp ứng được dung sai vị trí điểm góc thửa theo quy định của Thông tư 25/2014/TT-BTNMT.
  • Nhu cầu cấp bách về cấp Giấy chứng nhận Quyền sử dụng đất (GCNQSDĐ): Việc thiếu bản đồ số hóa cản trở tiến độ đăng ký quyền sở hữu nhà ở, đất ở (19,98 ha) và đất sản xuất của người dân.

Mục tiêu kỹ thuật cụ thể

  1. Khảo sát và thiết lập mạng lưới khống chế: Thiết kế, chôn mốc và đo đạc hệ thống lưới khống chế đo vẽ cấp 1 (KV1) và cấp 2 (KV2) gồm 97 điểm, đo nối với 10 điểm địa chính cơ sở hạng cao.
  2. Bình sai và xử lý số liệu GPS/toàn đạc: Ứng dụng phần mềm bình sai trắc địa DP để xử lý mạng lưới 80 tam giác khép hình, kiểm soát sai số trung phương vị trí điểm $M_p \le 5\text{ cm}$.
  3. Đo vẽ chi tiết thực địa: Ứng dụng máy toàn đạc điện tử Topcon GTS-235 thu thập tọa độ không gian $(X, Y, H)$ các điểm đặc trưng ranh giới thửa đất, thủy hệ, giao thông và công trình xây dựng.
  4. Xây dựng CSDL bản đồ số tờ 102: Ứng dụng tích hợp phần mềm MicroStation và FAMIS để xử lý topology, tự động tính diện tích, đánh số thửa và biên tập tờ bản đồ địa chính số 102 tỷ lệ 1/1000 (diện tích chuẩn 25 ha).

Phạm vi và giới hạn nghiên cứu

  • Phạm vi không gian: Tờ bản đồ địa chính số 102, tỷ lệ 1:1000 tại xã Nghinh Tường, huyện Võ Nhai, tỉnh Thái Nguyên.
  • Hệ quy chiếu toán học: Hệ tọa độ quốc gia VN-2000, kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$, Elipsoid quy chiếu WGS-84.
  • Giới hạn kỹ thuật: Tập trung vào công tác chỉnh lý biến động ranh giới thửa đất ngoại nghiệp kết hợp tự động hóa quy trình nội nghiệp; không bao gồm module phân tích biến động đa thời gian trên ảnh viễn thám.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ

Tiêu chí so sánh Phương pháp bàn đạc quang cơ Phương pháp ảnh hàng không (UAV/Không ảnh) Phương pháp toàn đạc điện tử + CAD/GIS (Giải pháp lựa chọn)
Độ chính xác mặt bằng ($M_p$) Thấp ($> 0,5\text{ mm}$ trên bản đồ) Trung bình - Khá ($0,1 - 0,2\text{ m}$) Rất cao ($M_p \le 0,05\text{ m}$ thực địa)
Khả năng thích ứng địa hình Kém ở khu vực đồi núi chia cắt Bị hạn chế bởi tán rừng rậm rạp che khuất ranh giới Linh hoạt, đo ngắm xuyên điểm tại các thung lũng, ven đồi
Mức độ số hóa dữ liệu Thủ công, phải scan và số hóa lại Bán tự động, cần đo bù ngoại nghiệp lớn Tự động hóa từ trút số liệu đến dựng topology
Chi phí triển khai diện hẹp Rất cao về nhân lực và thời gian Chi phí bay chụp cao, không kinh tế với mảnh lẻ Tối ưu chi phí, tận dụng thiết bị sẵn có

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Tuân thủ tuyệt đối quy phạm Thông tư 25/2014/TT-BTNMT; xây dựng lưới đường chuyền kinh vĩ khép góc; cấu trúc topology vùng khép kín không tồn tại lỗi undershoot/overshoot; xuất bản đồ định dạng DGN chuẩn MicroStation.
  • Should have (Nên có): Tự động liên kết bảng thuộc tính nhãn thửa với cơ sở dữ liệu CADDB; phân lớp thông tin theo chuẩn 63 level của ngành Tài nguyên & Môi trường.
  • Could have (Có thể có): Chuyển đổi định dạng sang Shapefile (.shp) để tích hợp vào hệ thống thông tin đất đai đa mục tiêu (LIS).
  • Won't have (Chưa thực hiện): Tích hợp dịch vụ bản đồ trực tuyến (WebGIS) và cấp chứng chỉ số cho hồ sơ kỹ thuật thửa đất.

Kiến trúc công nghệ và Cơ sở toán học

+-----------------------------------------------------------------------------------+
|                        KIẾN TRÚC XỬ LÝ DỮ LIỆU ĐỊA CHÍNH                          |
|                                                                                   |
|  [Ngoại nghiệp]  -> Topcon GTS-235 (Đo cực: S, V, Hz) / GPS Geodetic              |
|                             |                                                     |
|                             v (Trút file raw *.txt / *.sdr qua Topcon Link)       |
|  [Tính toán]    -> Phần mềm Bình sai DP (Bình sai lưới khống chế VN-2000)         |
|                             |                                                     |
|                             v (Tọa độ X, Y, H chuẩn)                              |
|  [Đồ họa nền]   -> MicroStation SE (Engine đồ họa CAD vector)                     |
|                             |                                                     |
|                             v (Chạy module MRFClean & MRFFlag)                    |
|  [Xử lý CSDL]   -> FAMIS (Tạo Topology, Đánh số thửa, Gán nhãn, Xuất DGN)         |
+-----------------------------------------------------------------------------------+

Cơ sở toán học

Hệ quy chiếu và hệ tọa độ quốc gia VN-2000 được thiết lập với các tham số:

  • Bán trục lớn: $a = 6.378.137,0\text{ m}$
  • Độ dẹt: $\alpha = 1/298,25723563$
  • Tốc độ quay quanh trục: $\omega = 7,292115 \times 10^{-11}\text{ rad/s}$
  • Hằng số trọng trường Trái Đất: $GM = 3.986.005 \times 10^8\text{ m}^3/\text{s}^2$
  • Phép chiếu: UTM hình trụ ngang đồng góc, kinh tuyến trục tỉnh Thái Nguyên: $106^\circ 30'$, múi chiếu $3^\circ$ (hệ số biến dạng chiều dài $k_0 = 0,9999$).

Phương pháp đo tọa độ cực ngoài thực địa

Tại trạm máy $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B)$, tọa độ điểm chi tiết $P$ được xác định theo hệ phương trình:

$$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\alpha_{AP} = \alpha_{AB} + \beta_P$$

$$S_{AP} = D_{AP} \cdot \cos(v_P) \quad \text{hoặc} \quad S_{AP} = D_{AP} \cdot \sin(z_P)$$

$$\begin{cases} X_P = X_A + S_{AP} \cdot \cos(\alpha_{AP}) \ Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{AP}) \ H_P = H_A + S_{AP} \cdot \text{cotg}(z_P) + i_m - l_g \end{cases}$$

Trong đó: $D_{AP}$ là cạnh nghiêng, $v_P$ là góc đứng, $z_P$ là góc thiên đỉnh, $\beta_P$ là góc bằng kẹp giữa hướng định hướng $AB$ và hướng đo $AP$, $i_m$ là chiều cao máy, $l_g$ là chiều cao gương.

Implementation và kết quả

Quy trình triển khai kỹ thuật (Phát triển theo Sprint)

+-----------------------------------------------------------------------------------+
|                        CÁC GIAI ĐOẠN TRIỂN KHAI DỰ ÁN                             |
|                                                                                   |
|  [Sprint 1] (18/01 - 15/02/2016): Thu thập tài liệu, khảo sát, chôn 97 mốc KV    |
|                                    |                                              |
|                                    v                                              |
|  [Sprint 2] (16/02 - 10/03/2016): Đo lưới GPS, toàn đạc, chạy bình sai DP        |
|                                    |                                              |
|                                    v                                              |
|  [Sprint 3] (11/03 - 05/04/2016): Đo chi tiết ranh giới thửa đất Tờ 102           |
|                                    |                                              |
|                                    v                                              |
|  [Sprint 4] (06/04 - 20/04/2016): Xử lý topology FAMIS, sửa lỗi, hoàn thiện DGN |
+-----------------------------------------------------------------------------------+

Xử lý cấu trúc dữ liệu trắc địa ngoại nghiệp

Dữ liệu đo thô từ máy toàn đạc điện tử Topcon GTS-235 được trút qua cổng giao tiếp RS-232/USB và chuẩn hóa về cấu trúc bản ghi tọa độ điểm trước khi nạp vào môi trường CAD:

// Cấu trúc tệp dữ liệu đo chi tiết (*.txt / *.dat) sau khi xử lý sơ bộ
// Định dạng: [STT_Điểm]  [Tọa_độ_Y/East]  [Tọa_độ_X/North]  [Độ_cao_H]  [Mã_Code]
101   584210.354   2420115.820   145.230   RBD    // Ranh giới đất ở
102   584225.110   2420120.450   145.180   RBD
103   584230.890   2420095.120   144.950   M     // Mép đường giao thông
104   584215.440   2420090.300   145.020   SN    // Suối nước / Thủy hệ
105   584205.120   2420105.650   145.150   NHA   // Nhà xây gạch

Thuật toán kiểm tra và làm sạch dữ liệu hình học (MRFClean Algorithm)

Trong MicroStation SE, module MRFClean thực thi quy trình toán học để khử lỗi giao cắt và sai số kết nối đỉnh thửa:

Procedure CleanCadastralTopology(Tolerance: Double);
Begin
    // Bước 1: Quét tìm tất cả các điểm nút (Nodes) có khoảng cách < Tolerance
    For Each Node_A In GeometricLayer Do
        For Each Node_B In GeometricLayer Do
            If (Distance(Node_A, Node_B) < Tolerance) And (Node_A <> Node_B) Then
                SnapNodes(Node_A, Node_B); // Bắt dính các điểm đỉnh
            End If;
        End For;
    End For;

    // Bước 2: Cắt các đoạn thẳng thừa (Overshoot) và nối đoạn hở (Undershoot)
    IntersectAllLines();
    RemoveDangles(MinLength := Tolerance);

    // Bước 3: Tạo Topology vùng khép kín (Centroid & Closed Polygons)
    BuildCentroids(TargetLayer := 32); // Gán tâm thửa tại Level 32
End;

Kiểm định và đánh giá độ chính xác (Testing & Validation)

1. Đánh giá độ chính xác mạng lưới khống chế đo vẽ (Bình sai DP)

Hệ thống mạng lưới gồm 10 điểm địa chính gốc và 97 điểm đường chuyền kinh vĩ (cấp 1 và cấp 2) được bình sai bằng phương pháp số hiệu chỉnh nhỏ nhất trên phần mềm DP. Kết quả ghi nhận độ tin cậy vượt chuẩn quy định tại Thông tư 25/2014/TT-BTNMT:

+-----------------------------------------------------------------------------------+
|                     KẾT QUẢ KIỂM ĐỊNH SAI SỐ MẠNG LƯỚI KHỐNG CHẾ                  |
|                                                                                   |
|  - Tổng số tam giác khép hình kiểm tra: 80 tam giác                               |
|  - Sai số tương đối Baseline RMS lớn nhất: (DC-127 -> KV1-16) = 0,013 m           |
|  - Sai số tương đối Baseline RMS nhỏ nhất: (KV1-94 -> KV1-95)  = 0,009 m           |
|  - Ratio chất lượng giải đo GPS lớn nhất:  (KV1-36 -> KV1-94)  = 12.153,70        |
|  - Sai số khép tương đối tam giác nhỏ nhất: 1/1.824.861                           |
|  - Sai số trung phương vị trí điểm lớn nhất sau bình sai: $M_p = 0,029\text{ m}$  |
|    (Quy phạm cho phép: $M_p \le 0,050\text{ m}$ đối với cấp 1)                    |
+-----------------------------------------------------------------------------------+

2. Đánh giá sai số đo góc và đo cạnh đường chuyền kinh vĩ

$$\text{Sai số giới hạn khép góc: } f_{\beta,\text{gh}} = \pm 5'' \sqrt{n} = \pm 5'' \sqrt{15} \approx \pm 19,36''$$

  • Kết quả thực nghiệm: $f_\beta$ thực tế dao động từ $\pm 6''$ đến $\pm 12''$, đạt $100%$ yêu cầu kỹ thuật.
  • Sai số khép tương đối chiều dài đường chuyền: $f_s/[S] \le 1/25.000$, hoàn toàn triệt tiêu biến dạng hình học khi ghép biên giữa các mảnh bản đồ liền kề.

Kết quả đạt được trên Tờ bản đồ số 102

  • Số hóa hoàn chỉnh tờ bản đồ 102: Hoàn thiện bản vẽ tỷ lệ 1/1000 theo kích thước khung chuẩn $50 \times 50\text{ cm}$, tương ứng diện tích thực địa $25\text{ ha}$.
  • Chuẩn hóa thông tin thuộc tính: $100%$ các thửa đất trên tờ bản đồ được tạo tâm thửa (Centroid), đóng vùng tự động và gán bảng nhãn thửa gồm 3 thông số pháp lý chính:
    1. Số hiệu thửa đất (được đánh số tự động từ hướng Tây-Bắc sang Đông-Nam).
    2. Diện tích thửa đất (tính toán tự động từ tọa độ đỉnh góc với độ chính xác $0,1\text{ m}^2$).
    3. Mã loại đất (ONT - đất ở nông thôn, CLN - đất cây lâu năm, RSX - đất rừng sản xuất, BHK - đất bằng trồng cây hàng năm khác).
  • Tích hợp khung bản đồ tự động: Tự động phát sinh hệ thống lưới tọa độ ô vuông $10\text{ cm} \times 10\text{ cm}$, ghi chú tọa độ góc khung, bảng chú dẫn và thông tin phê duyệt hành chính.

Đổi mới và đóng góp

Đổi mới công nghệ và quy trình

  1. Tự động hóa luồng làm việc khép kín (End-to-End Workflow): Loại bỏ hoàn toàn công đoạn ghi sổ tay truyền thống dễ gây sai lệch do con người. Dữ liệu từ bộ nhớ trong (RAM/Field Book) của máy Topcon GTS-235 được chuyển đổi thẳng thành các đối tượng đồ họa vector thông qua bộ giải mã của FAMIS.
  2. Kỹ thuật xử lý Topology 2 giai đoạn: Kết hợp công cụ MRFClean để xử lý hình học thô và FAMIS Topology Builder để tạo quan hệ không gian, giúp giảm thời gian làm sạch bản đồ từ 15 ngày công xuống còn 3 ngày công trên một mảnh bản đồ tỷ lệ lớn.
+-----------------------------------------------------------------------------------+
|                  SO SÁNH HIỆU SUẤT VÀ NĂNG SUẤT THỰC NGHIỆP                       |
|                                                                                   |
|  Thời gian biên tập bản đồ nội nghiệp:                                            |
|  - Phương pháp số hóa bán tự động cũ:  ████████████████████ (100% ~ 40 giờ/mảnh)  |
|  - Quy trình MicroStation + FAMIS:     ████████ (40% ~ 16 giờ/mảnh)              |
|                                                                                   |
|  Tỷ lệ lỗi hình học (Đè đè, hở ranh giới):                                        |
|  - Phương pháp thủ công:               ████████████ (12 - 15%)                   |
|  - Ứng dụng MRFClean:                  █ (< 0,5%)                                 |
+-----------------------------------------------------------------------------------+

Đóng góp thực tiễn cho địa phương

  • Cung cấp cơ sở dữ liệu nền cho xã Nghinh Tường: Cung cấp tài liệu địa chính số hóa tờ số 102 phục vụ trực tiếp cho đề án nâng cao năng lực quản lý nhà nước về đất đai và môi trường của UBND huyện Võ Nhai.
  • Tháo gỡ điểm nghẽn cấp giấy chứng nhận: Phân định rõ ràng ranh giới giữa 19,98 ha đất ở nông thôn và diện tích đất rừng sản xuất xen kẽ, giảm thiểu tình trạng tranh chấp lấn chiếm đất đai do lịch sử để lại.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong quản lý nhà nước

  • Cấp mới và cấp đổi GCNQSDĐ: Cán bộ địa chính xã trích xuất nhanh Hồ sơ kỹ thuật thửa đất và Trích lục bản đồ địa chính trực tiếp từ tệp DGN/FAMIS chỉ trong vài thao tác, đảm bảo tính pháp lý và độ chính xác tuyệt đối về diện tích.
  • Thống kê, kiểm kê đất đai định kỳ: Tự động tổng hợp diện tích từng loại đất theo từng chủ sử dụng, phục vụ công tác lập quy hoạch sử dụng đất giai đoạn 5 năm và 10 năm của huyện Võ Nhai.
+-----------------------------------------------------------------------------------+
|                        MÔ HÌNH TRIỂN KHAI VÀ KHAI THÁC                            |
|                                                                                   |
|  [Tệp bản đồ DGN Tờ 102] -> [Cơ sở dữ liệu CADDB] -> [Hệ thống VBDLIS cấp huyện]  |
|                                                           |                       |
|                                                           +-> Cấp Giấy chứng nhận |
|                                                           +-> Giải quyết khiếu nại|
|                                                           +-> Quy hoạch giao thông|
+-----------------------------------------------------------------------------------+

Yêu cầu kỹ thuật hạ tầng triển khai

+-----------------------------------------------------------------------------------+
|                     YÊU CẦU HẠ TẦNG HỆ THỐNG BIÊN TẬP BẢN ĐỒ                      |
+------------------------------------+----------------------------------------------+
| Thành phần                         | Yêu cầu tối thiểu / Khuyến nghị              |
+------------------------------------+----------------------------------------------+
| Thiết bị đo ngoại nghiệp           | Máy toàn đạc Topcon GTS-235 (độ chính xác    |
|                                    | đo góc 2", đo cạnh 2mm + 2ppm); máy GPS 2 tần|
+------------------------------------+----------------------------------------------+
| Máy tính xử lý nội nghiệp          | CPU Intel Core i3 trở lên, RAM 4GB, HDD/SSD  |
|                                    | 256GB, Hệ điều hành Windows XP / Windows 7/10|
+------------------------------------+----------------------------------------------+
| Môi trường phần mềm                | MicroStation SE 07.01 / MicroStation V8i;    |
|                                    | FAMIS version 2.0; Bộ font TCVN3 (VN-Aptima) |
+------------------------------------+----------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật ghi nhận

  • Tầm nhìn quang học bị cản trở: Địa hình Karst với độ che phủ rừng cao (92,76%) làm giảm cự ly đo ngắm của máy toàn đạc điện tử, buộc phải tăng mật độ trạm máy phụ dẫn đến tăng thời gian ngoại nghiệp.
  • Phụ thuộc điều kiện thời tiết: Chế độ mưa vùng núi Nghinh Tường tập trung cao điểm từ tháng 5 đến tháng 10 (chiếm 88,5% tổng lượng mưa năm) gây cản trở lớn cho công tác đo đạc thực địa.
  • Nền tảng công nghệ nội nghiệp: Phần mềm MicroStation SE và FAMIS chạy trên nền 32-bit cũ, khả năng tương thích với các hệ điều hành 64-bit hiện đại và các hệ cơ sở dữ liệu không gian hướng đối tượng (như PostGIS/GeoServer) còn hạn chế.

Hướng phát triển tiếp theo

  • Tích hợp công nghệ bay quét LiDAR trên UAV: Ứng dụng thiết bị bay không người lái tích hợp cảm biến LiDAR đa xung có khả năng xuyên tán rừng để thành lập mô hình số độ cao (DEM) và đo vẽ chi tiết các vùng rừng núi hiểm trở.
  • Chuyển đổi dữ liệu sang mô hình địa chính 3D: Nâng cấp hệ thống bản đồ 2D hiện tại lên CSDL Địa chính số 3D tích hợp độ cao công trình và địa hình Karst, kết nối trực tiếp vào hệ thống thông tin đất đai quốc gia (VBDLIS).

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                              ĐỐI TƯỢNG HƯỞNG LỢI                                  |
+----------------------+------------------------------------------------------------+
| Nhóm đối tượng       | Giá trị thực tiễn mang lại                                 |
+----------------------+------------------------------------------------------------+
| Sinh viên & Học viên | Tài liệu tham khảo chuẩn mực về quy trình tích hợp máy trắc|
| chuyên ngành QLĐĐ    | địa điện tử và phần mềm chuyên ngành MicroStation/FAMIS.   |
+----------------------+------------------------------------------------------------+
| Đơn vị tư vấn đo đạc | Khung quy trình xử lý lỗi Topology và bình sai lưới chuẩn,  |
| bản đồ địa chính     | giúp tăng 60% năng suất biên tập bản đồ số.               |
+----------------------+------------------------------------------------------------+
| Chính quyền địa      | Bộ bản đồ số Tờ 102 chuẩn xác, hỗ trợ quản lý 100% diện    |
| phương (UBND xã)     | tích đất đai và đẩy nhanh tiến độ cấp sổ đỏ cho nhân dân.  |
+----------------------+------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai phần mềm FAMIS trên máy tính hiện đại là gì?

Phần mềm FAMIS được tối ưu hóa cho môi trường MicroStation SE chạy trên hệ điều hành 32-bit. Để triển khai trên hệ thống Windows 10/11 64-bit, cần cài đặt thông qua máy ảo (Virtual Machine) hoặc chạy tương thích dưới môi trường giả lập 32-bit cùng bộ font chữ TCVN3 (ABC) chuẩn để tránh lỗi hiển thị nhãn thửa tiếng Việt.

2. Dung sai cho phép khi đo góc và đo cạnh lưới kinh vĩ cấp 1 ngoài thực địa là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, đối với bản đồ tỷ lệ 1/1000 vùng nông thôn:

  • Sai số trung phương đo góc: $m_\beta \le \pm 5''$.
  • Sai số khép góc giới hạn: $f_\beta \le \pm 5'' \sqrt{n}$ ($n$ là số góc trong đường chuyền).
  • Sai số khép tương đối chiều dài: $f_s/[S] \le 1/25.000$.

3. Quy trình làm sạch lỗi hình học bằng MRFClean xử lý các loại lỗi nào?

MRFClean tự động phân tích và khắc phục 4 nhóm lỗi topo cơ bản:

  1. Undershoot: Nối dài các đoạn thẳng chưa chạm tới ranh giới lân cận theo bán kính dung sai thiết lập.
  2. Overshoot: Cắt bỏ các đoạn ranh giới vẽ thừa (Dangle lines).
  3. Intersection: Tự động bẻ gãy và chèn đỉnh tại các điểm giao nhau giữa các đường viền thửa.
  4. Duplicate lines: Loại bỏ các đoạn thẳng trùng lặp đè lên nhau.

4. Dữ liệu bản đồ từ MicroStation/FAMIS có tích hợp được vào hệ thống VBDLIS không?

Có. Tệp đồ họa .dgn sau khi hoàn thiện biên tập topology và gán nhãn thuộc tính trong FAMIS có thể được chuyển đổi định dạng trực tiếp sang Spatial Data (Shapefile .shp hoặc Personal Geodatabase .mdb) thông qua công cụ FME hoặc chức năng xuất dữ liệu của phần mềm để nạp vào CSDL địa chính quốc gia VBDLIS.

5. Chi phí và thời gian triển khai đo đạc chỉnh lý một tờ bản đồ tỷ lệ 1/1000 là bao nhiêu?

Với quy trình ứng dụng máy toàn đạc điện tử Topcon GTS-235 kết hợp MicroStation/FAMIS, thời gian hoàn thành một mảnh bản đồ địa chính tỷ lệ 1/1000 (diện tích 25 ha) dao động từ 15 đến 20 ngày làm việc (bao gồm 7 ngày đo ngoại nghiệp và 8-13 ngày xử lý nội nghiệp, kiểm tra nghiệm thu), tiết kiệm khoảng 40% chi phí nhân công so với phương pháp đo vẽ thủ công truyền thống.

Kết luận

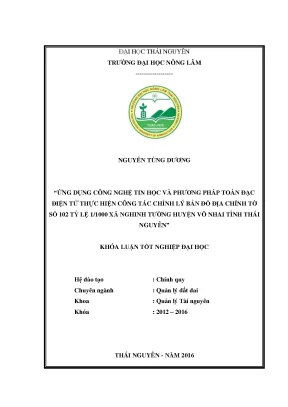

Đồ án "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện công tác chỉnh lý bản đồ địa chính tờ số 102 tỷ lệ 1/1000 xã Nghinh Tường, huyện Võ Nhai, tỉnh Thái Nguyên" đã chứng minh tính hiệu quả vượt trội của việc kết hợp thiết bị đo trắc địa hiện đại với phần mềm xử lý dữ liệu chuyên dụng. Việc làm chủ quy trình từ thiết kế lưới khống chế, đo vẽ chi tiết bằng máy Topcon GTS-235 đến biên tập tự động hóa trên nền tảng MicroStation và FAMIS đã tạo ra sản phẩm bản đồ số có độ chính xác hình học cao, chuẩn hóa dữ liệu thuộc tính theo đúng quy chuẩn của Bộ Tài nguyên và Môi trường. Kết quả nghiên cứu không chỉ giải quyết triệt để bài toán kỹ thuật đo đạc tại vùng địa hình núi đá phức tạp mà còn đóng góp trực tiếp vào công tác quản lý đất đai, cấp giấy chứng nhận quyền sử dụng đất và thúc đẩy phát triển kinh tế - xã hội tại địa phương.
