Giới thiệu dự án
Công tác đo đạc, lập bản đồ địa chính và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là nhiệm vụ trọng tâm trong quản lý nhà nước về đất đai được quy định tại Luật Đất đai năm 2013 và các văn bản hướng dẫn thi hành. Theo thống kê của ngành Tài nguyên và Môi trường (TNMT), tại các khu vực đô thị hóa nhanh và vùng trung du miền núi, tỷ lệ biến động ranh giới, phân chia thửa đất và chuyển mục đích sử dụng diễn ra với tần suất trên 15-20%/năm, đòi hỏi hệ thống bản đồ địa chính phải liên tục được chỉnh lý với độ chính xác cao.
Vấn đề kỹ thuật đặt ra tại Thị trấn Phố Lu (huyện Bảo Thắng, tỉnh Lào Cai) là khu vực có địa hình đồi bát úp xen kẽ thung lũng sông Hồng, mật độ dân cư đạt 790 người/km² với 1.571 hộ. Việc áp dụng các phương pháp đo đạc truyền thống (đo ngắm quang học, lập đường chuyền cấp 1, cấp 2) bộc lộ nhiều hạn chế: thời gian triển khai kéo dài, nhân lực tốn kém (3-4 người/tổ đo), sai số góc và cạnh dễ tích lũy qua các trạm máy trung gian, gây khó khăn cho việc đồng bộ hóa dữ liệu địa chính số.
+-------------------------------------------------------------------------+
| MỤC TIÊU DỰ ÁN ĐỊA CHÍNH TỜ SỐ 24 |
+-------------------------------------------------------------------------+
| 1. Xây dựng lưới khống chế đo vẽ và lưới kinh vĩ bằng GNSS-RTK |
| 2. Đo vẽ chi tiết ranh giới 100% thửa đất thực địa tỷ lệ 1:1000 |
| 3. Xử lý dữ liệu, chuyển đổi định dạng và bình sai lưới tọa độ VN-2000 |
| 4. Xây dựng CSDL không gian & thuộc tính qua MicroStation V8i & Gcadas |
+-------------------------------------------------------------------------+
Giải pháp kỹ thuật được triển khai là ứng dụng công nghệ định vị vệ tinh động thời gian thực (GNSS-RTK - Global Navigation Satellite System - Real-Time Kinematic) kết hợp bộ công cụ phần mềm chuyên ngành MicroStation V8i và Gcadas. Phương pháp này cho phép nhận tín hiệu hiệu chỉnh trực tiếp từ trạm tĩnh (Base) tới trạm động (Rover) qua sóng vô tuyến UHF, xác định tọa độ không gian 3 chiều tức thời, loại bỏ các cấp lưới đo vẽ trung gian rườm rà.
Kết quả kỳ vọng đạt được là hoàn thành tờ bản đồ địa chính số 24 tỷ lệ 1:1000 (khung tiêu chuẩn 50 × 50 cm, tương ứng 25 ha thực địa) tại Thị trấn Phố Lu, đảm bảo sai số vị trí điểm sau bình sai $M_P \le 5\text{ cm}$, sai số trung phương tương đối cạnh $\le 1:50000$, đáp ứng 100% tiêu chuẩn kỹ thuật của Thông tư 25/2014/TT-BTNMT. Phạm vi nghiên cứu tập trung vào toàn bộ các thửa đất ở đô thị (ODT), đất nông nghiệp (NNP), đất lâm nghiệp (LNP) và hạ tầng giao thông - thủy lợi thuộc tờ số 24.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi áp dụng công nghệ GNSS-RTK, công tác thành lập bản đồ địa chính tại địa phương chủ yếu dựa vào máy toàn đạc điện tử thông thường hoặc phương pháp ảnh hàng không kết hợp đo bù thực địa. Bảng phân tích dưới đây so sánh các giải pháp:
| Tiêu chí đánh giá |
Máy toàn đạc quang học truyền thống |
Ảnh hàng không / Viễn thám |
Công nghệ GNSS-RTK + Gcadas (Đề tài) |
| Độ chính xác mặt bằng |
Cao ($\pm 5\text{ mm} + 2\text{ ppm}$) nhưng phụ thuộc tầm nhìn thông hướng |
Trung bình ($\pm 10 - 20\text{ cm}$), sai số mép mái nhà |
Rất cao ($\pm 10\text{ mm} + 1\text{ ppm}$ Rms) |
| Yêu cầu lưới khống chế |
Phải phát triển đường chuyền cấp 1, cấp 2 dày đặc |
Cần nhiều điểm khống chế ảnh ngoại nghiệp |
Đo trực tiếp từ mốc hạng 3 / ĐCCS, không cần lưới đo vẽ |
| Tốc độ thu thập điểm |
150 - 200 điểm/ngày/tổ |
Diện rộng nhưng mất nhiều thời gian đo bù |
450 - 600 điểm/ngày/tổ |
| Mức độ phụ thuộc địa hình |
Bị hạn chế bởi chướng ngại vật che khuất tầm ngắm |
Phụ thuộc mây, góc chụp, tán cây rậm |
Linh hoạt, đo độc lập từng điểm có vệ tinh |
| Tự động hóa biên tập |
Nhập liệu thủ công, dễ nhầm mã điểm |
Nắn ảnh phức tạp, chuyển đổi vector lâu |
Trút điểm tự động, gán nhãn và tạo topology tức thời |
Yêu cầu kỹ thuật hệ thống được phân loại theo mô hình MoSCoW:
- Must have (Bắt buộc): Chuyển đổi chính xác hệ tọa độ WGS-84 sang VN-2000 kinh tuyến trục 104°45', múi chiếu 3°; sai số khép góc $f_\beta \le 5\sqrt{n}$ giây; đóng vùng topology thửa đất khép kín 100%.
- Should have (Nên có): Tự động hóa gán nhãn loại đất, số thửa, diện tích từ bảng thuộc tính Excel sang tệp
.dgn.
- Could have (Có thể có): Tích hợp trích lục hồ sơ địa chính và in Giấy chứng nhận quyền sử dụng đất tự động.
- Won't have (Chưa thực hiện): Tích hợp hệ thống quản trị dữ liệu trực tuyến 3D Web-GIS thời gian thực.
Thiết kế hệ thống
Kiến trúc luồng xử lý dữ liệu địa chính số được thiết kế đa tầng từ ngoại nghiệp đến nội nghiệp:
Thông số kỹ thuật của Technology Stack triển khai:
- Phần cứng ngoại nghiệp: Máy định vị vệ tinh GNSS-RTK KOLIDA K9-T (Trung Quốc), trọng lượng 1.2 kg, dải nhiệt độ $-20^\circ\text{C} \text{ đến } 50^\circ\text{C}$, bộ nhớ trong 4.000 điểm tọa độ, modem phát Radio công suất 25W với 9 kênh tần số, cự ly trạm Base - Rover lên tới 12 km.
- Phần mềm nội nghiệp: MicroStation V8i (SELECTseries), Gcadas (chạy trên nền CAD/MicroStation tuân thủ Thông tư 25/2014/TT-BTNMT), phần mềm tính toán bình sai lưới ProNet.
- Cơ sở toán học bản đồ: Hệ quy chiếu quốc gia VN-2000, Elipxoid WGS-84 với bán trục lớn $a = 6.378.137\text{ m}$, độ dẹt $\alpha = 1 / 298.25723563$, kinh tuyến trục tỉnh Lào Cai $104^\circ45'$, múi chiếu $3^\circ$, hằng số biến dạng tỷ lệ $k = 0.9999$.
Mô hình dữ liệu không gian được phân lớp chặt chẽ trong tệp .dgn:
- Level 1 - 10: Ranh giới thửa đất, đường bao pháp lý, mốc địa giới.
- Level 11 - 20: Tim đường giao thông, ranh giới hành lang đường sắt, thủy hệ (sông Hồng, kênh mương).
- Level 21 - 35: Nhà ở, công trình xây dựng kiên cố, địa vật độc lập.
- Level 36 - 50: Nhãn thửa (Số thứ tự thửa, diện tích pháp lý, mã loại đất, tên chủ sử dụng).
Methodology
Dự án áp dụng quy trình công nghệ 6 bước chuẩn hóa theo quy định của Bộ TN&MT:
[Giai đoạn 1: Chuẩn bị] --> Thu thập 258 điểm ĐCCS, 41 mốc hạng 3, lập thiết kế kỹ thuật
[Giai đoạn 2: Ngoại nghiệp] --> Đo tĩnh kiểm tra mốc -> Đo động RTK chi tiết ranh giới thửa
[Giai đoạn 3: Trút & Bình sai] --> Chuyển đổi định dạng FC5 -> DAT -> ASCII, bình sai ProNet
[Giai đoạn 4: Đồ họa & Topology] --> Trút điểm lên MicroStation V8i, sửa lỗi hở/trùng điểm
[Giai đoạn 5: Thuộc tính & Nhãn] --> Kết nối CSDL Gcadas, gán quy chủ, xuất biểu thống kê
[Giai đoạn 6: Nghiệm thu] --> Kiểm tra xác suất sai số ngoài thực địa, giao nộp sản phẩm
Timeline triển khai: Dự án thực hiện từ ngày 03/01/2020 đến ngày 15/05/2020:
- Tháng 1/2020: Thu thập tư liệu địa chính, đối soát thực địa, chọn điểm đặt trạm Base.
- Tháng 2 - 3/2020: Tiến hành đo vẽ chi tiết ngoại nghiệp bằng máy RTK KOLIDA K9-T.
- Tháng 4/2020: Xử lý số liệu nội nghiệp, biên tập tờ số 24 trên Gcadas và MicroStation V8i.
- Tháng 5/2020: Kiểm tra thực địa, đối soát diện tích, đóng gói hồ sơ kỹ thuật.
Implementation và kết quả
Development process
Quá trình thu thập số liệu ngoại nghiệp sử dụng phương pháp đo tọa độ cực phối hợp cải chính sóng động thời gian thực GNSS-RTK. Tại trạm máy tĩnh (Base), tọa độ mốc gốc được cấu hình cố định theo hệ VN-2000. Trạm Rover di chuyển tới từng điểm góc thửa, ranh giới đất đai và địa vật.
Công thức tính chuyển tọa độ các điểm đo chi tiết:
$$\Delta X_{A1-P} = S \cdot \cos(\alpha_{A1-P})$$
$$\Delta Y_{A1-P} = S \cdot \sin(\alpha_{A1-P})$$
$$X_P = X_{A1} + \Delta X_{A1-P}$$
$$Y_P = Y_{A1} + \Delta Y_{A1-P}$$
Sai số khép góc trong đường chuyền tuân thủ điều kiện giới hạn:
$$f_\beta \le 2 m_\beta \sqrt{n} = 5\sqrt{n}\text{ (giây)}$$
Trong đó: $m_\beta$ là sai số trung phương đo góc ($\le 5''$), $n$ là số góc đường chuyền.
Dữ liệu thô từ máy KOLIDA K9-T được trút qua cổng USB với giao thức truyền thông chuỗi (Baudrate 9600, Data bits 8, Parity None). Dưới đây là mẫu trích xuất và script mô phỏng quá trình chuẩn hóa cấu trúc dữ liệu thô sang định dạng tệp tọa độ chuẩn .txt để nạp vào Gcadas:
import csv
def parse_rtk_data(input_dat_path, output_txt_path):
"""
Chuyển đổi dữ liệu trắc địa thô từ máy RTK Kolida K9-T sang tệp ASCII
Cấu trúc đầu ra: Tên điểm, Tọa độ X (North), Tọa độ Y (East), Độ cao H, Mã đối tượng (Code)
"""
processed_records = []
with open(input_dat_path, 'r', encoding='utf-8', errors='ignore') as infile:
for line in infile:
parts = line.strip().split(',')
if len(parts) >= 5:
point_id = parts[0].strip()
x_coord = float(parts[1].strip())
y_coord = float(parts[2].strip())
h_elev = float(parts[3].strip())
feature_code = parts[4].strip()
# Định dạng chuẩn hóa: PointID X Y H Code
processed_records.append(f"{point_id}\t{x_coord:.3f}\t{y_coord:.3f}\t{h_elev:.3f}\t{feature_code}")
with open(output_txt_path, 'w', encoding='utf-8') as outfile:
outfile.write("\n".join(processed_records))
return len(processed_records)
# Thực thi trút và nắn dữ liệu ngày đo 18/06/2018 tờ 24
# parse_rtk_data("18062018.dat", "18062018_processed.txt")
Dữ liệu sau khi chuẩn hóa được trút trực tiếp vào môi trường đồ họa MicroStation V8i qua giao diện liên kết của phần mềm Gcadas:
[Hệ thống] -> [Kết nối Cơ sở Dữ liệu] -> [Tạo mới tệp dữ liệu thuộc tính (*.msd)]
[Bản đồ] -> [Thiết lập đơn vị hành chính: Huyện Bảo Thắng, TT Phố Lu]
[Bản đồ] -> [Đặt tỷ lệ: 1:1000] -> [Trút số liệu đo chi tiết (*.txt)]
[Topology] -> [Tự động tìm và sửa lỗi bắt điểm (Tolerance = 0.001m)]
[Topology] -> [Tạo vùng thửa đất] -> [Tính diện tích tự động]
[Địa chính] -> [Gán thông tin thuộc tính từ nhãn quy chủ]
Testing và validation
Số liệu bình sai lưới khống chế và đo chi tiết của mảnh bản đồ số 24 được kiểm định nghiêm ngặt qua các mốc địa chính hạng 3 và điểm kinh vĩ dẫn xuất:
| Tên điểm mốc |
Tọa độ X (m) |
Tọa độ Y (m) |
Độ cao h (m) |
Sai số $M_P$ (cm) |
Đánh giá kỹ thuật |
| 040401 |
2514001.424 |
392195.411 |
128.885 |
1.12 |
Đạt chuẩn hạng 3 |
| 040402 |
2511055.498 |
396160.385 |
100.808 |
1.05 |
Đạt chuẩn hạng 3 |
| KV1-1 |
2469328.069 |
441546.311 |
78.753 |
1.84 |
Đạt chuẩn khống chế |
| KV1-2 |
2469432.266 |
441611.895 |
76.357 |
1.62 |
Đạt chuẩn khống chế |
| KV1-3 |
2469461.887 |
441668.874 |
74.933 |
1.75 |
Đạt chuẩn khống chế |
| KV1-4 |
2469548.668 |
441555.851 |
77.914 |
1.91 |
Đạt chuẩn khống chế |
| KV1-9 |
2469564.998 |
441727.573 |
76.177 |
1.58 |
Đạt chuẩn khống chế |
Kiểm tra chất lượng cấu trúc không gian (Topology validation):
- Lỗi quá giới hạn (Undershoot/Overshoot): 0 lỗi (nhờ thuật toán tự động làm sạch
Clean & Build với ngưỡng dung sai $0.001\text{ m}$).
- Lỗi đa giác không đóng kín: 0 thửa (100% ranh giới tạo thành Closed Polyline).
- Kiểm tra chéo thực địa: Đo kiểm tra ngẫu nhiên 20 cạnh thửa bằng thước thép và máy toàn đạc; độ lệch cạnh đo ngoài thực địa so với tọa độ tính toán trên bản đồ số đều nằm trong khoảng $\Delta S \le \pm 3.5\text{ cm}$ (đáp ứng tiêu chuẩn tỷ lệ 1:1000 quy định sai số vị trí điểm không vượt quá $10\text{ cm}$ ở vùng đô thị và $15\text{ cm}$ ở vùng đồi núi).
Kết quả đạt được
Đề tài đã hoàn thành biên tập hoàn chỉnh tờ bản đồ địa chính số 24 tỷ lệ 1:1000 thị trấn Phố Lu với tổng diện tích tự nhiên đo vẽ đạt 25.0 ha, phân chia thành 186 thửa đất độc lập.
+-------------------------------------------------------------------------------+
| CƠ CẤU SỬ DỤNG ĐẤT TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 24 (THỊ TRẤN PHỐ LU) |
+------------------------------------+------------+---------------+-------------+
| Loại đất | Mã loại | Diện tích (ha)| Tỷ lệ (%) |
+------------------------------------+------------+---------------+-------------+
| Đất ở tại đô thị | ODT | 8.45 | 33.80% |
| Đất trồng cây lâu năm | CLN | 6.12 | 24.48% |
| Đất trồng cây hàng năm khác | HKN/BHK | 4.35 | 17.40% |
| Đất giao thông & công trình công | DGT/DSH | 3.88 | 15.52% |
| Đất mặt nước chuyên dùng, thủy lợi | DTL/SON | 2.20 | 8.80% |
+------------------------------------+------------+---------------+-------------+
| TỔNG CỘNG | | 25.00 | 100.00% |
+------------------------------------+------------+---------------+-------------+
100% hồ sơ kỹ thuật thửa đất, sổ mục kê đất đai, sổ địa chính và bản mô tả ranh giới mốc giới thửa đất được trích xuất đồng bộ, chính xác từ cơ sở dữ liệu số Gcadas.
Đổi mới và đóng góp
- Loại bỏ các cấp đường chuyền phụ: Đổi mới căn bản quy trình đo đạc truyền thống bằng cách kết nối trạm Base trực tiếp với các mốc địa chính hạng 3 hoặc điểm ĐCCS, trạm Rover thu thập trực tiếp tọa độ điểm chi tiết mà không cần lập lưới đường chuyền kinh vĩ cấp 1, cấp 2 trung gian.
- Tối ưu hóa năng suất lao động: Nâng cao hiệu suất đo vẽ ngoại nghiệp lên 250 - 300% (từ 180 điểm/ngày lên trên 500 điểm/ngày), rút ngắn tổng thời gian thi công toàn dự án từ 45 ngày xuống còn 18 ngày làm việc (giảm 60% thời gian).
- Tự động hóa chuỗi xử lý dữ liệu nội nghiệp: Thiết lập quy trình liên thông tệp dữ liệu số:
Kolida Raw (.DAT) -> ASCII TXT -> MicroStation V8i Level Map -> Gcadas Topology -> Access/Oracle DB, giảm thiểu 95% sai sót cơ học do con người nhập liệu thủ công.
- Độ chính xác đồng nhất: Mọi điểm đo đều đạt độ chính xác tức thời $1\text{ cm} + 1\text{ ppm}$ trên nền tọa độ quốc gia VN-2000, triệt tiêu hoàn toàn hiện tượng tích lũy sai số đo góc/đo cạnh theo chiều dài tuyến đường chuyền.
Ứng dụng thực tế và triển khai
Tình huống ứng dụng thực tế
+----------------------------------------------------------------------------+
| CÁC KỊCH BẢN TRIỂN KHAI THỰC TẾ |
+----------------------------------------------------------------------------+
| [Kịch bản 1]: Cấp mới & Cấp đổi GCNQSDĐ lần đầu |
| Trích lục nhanh hồ sơ kỹ thuật thửa đất số 24 phục vụ xét duyệt hồ sơ. |
+----------------------------------------------------------------------------+
| [Kịch bản 2]: Giải quyết tranh chấp mốc giới ranh đất |
| Sử dụng trạm Rover RTK nạp tọa độ thiết kế, cắm lại chính xác vị trí mốc |
| thực địa với sai số dưới 2 cm. |
+----------------------------------------------------------------------------+
| [Kịch bản 3]: Phục vụ công tác đền bù, giải phóng mặt bằng |
| Áp ranh quy hoạch giao thông QL4E lên bản đồ số 24, thống kê tự động diện |
| tích đất ở ODT và đất nông nghiệp bị thu hồi của từng chủ hộ. |
+----------------------------------------------------------------------------+
Yêu cầu triển khai và cấu hình hệ thống
- Thiết bị ngoại nghiệp: 01 bộ Base GNSS 2 tần số + 02 bộ Rover RTK (hỗ trợ GPS, GLONASS, BeiDou, Galileo), 01 radio ngoài 25W UHF, chân máy trắc địa, sào gương carbon 2m, ắc quy khô 12V-20Ah.
- Hạ tầng máy tính xử lý nội nghiệp: CPU Intel Core i5 thế hệ 8 trở lên, RAM tối thiểu 8GB (khuyến nghị 16GB), ổ cứng SSD 256GB, Hệ điều hành Windows 10/11 64-bit, cài đặt MicroStation V8i Edition và phần mềm Gcadas có bản quyền / khóa cứng HASP.
Đánh giá hiệu quả kinh tế (ROI)
- Chi phí nhân công: Giảm từ tổ đo 4 người xuống 2 người/tổ; tiết kiệm 50% chi phí tiền lương ngoại nghiệp.
- Thời gian hoàn thành: Giảm 60% tổng thời gian thực hiện đo đạc và biên tập.
- Thời gian thu hồi vốn đầu tư (Payback Period): Đối với doanh nghiệp đo đạc trắc địa, chi phí đầu tư 01 bộ máy RTK (khoảng 120 - 150 triệu VNĐ) sẽ được thu hồi hoàn toàn sau 03 - 04 dự án thành lập bản đồ địa chính cấp xã (khoảng 8 - 12 tháng hoạt động).
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Vùng mù tín hiệu vệ tinh: Tại các khu vực hẻm sâu giữa các nhà cao tầng kiên cố hoặc dưới tán rừng rậm rạp phía Bắc thị trấn Phố Lu, tín hiệu vệ tinh bị suy giảm (PDOP > 4), máy khó đạt trạng thái FIX (chỉ đạt FLOAT), buộc phải kết hợp đo dặm bằng máy toàn đạc điện tử.
- Nhiễu sóng vô tuyến UHF: Khi trạm Base đặt cách trạm Rover trên 8 - 10 km trong điều kiện đồi núi che chắn, đường truyền Radio Link dễ bị gián đoạn, cần bổ sung trạm lặp sóng (Repeater).
Hướng phát triển
- Tích hợp mạng lưới trạm định vị vệ tinh quốc gia (VRS/NTRIP CORS): Sử dụng SIM 4G/5G để thu nhận tín hiệu hiệu chỉnh trực tiếp từ hệ thống VNGEONET của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam, loại bỏ hoàn toàn việc dựng trạm Base tĩnh.
- Ứng dụng thiết bị bay không người lái (UAV-LiDAR/Photogrammetry): Kết hợp máy bay UAV khảo sát chụp ảnh độ phân giải siêu cao (GSD < 2cm) với các điểm kiểm soát mặt đất (GCP) đo bằng RTK để đo vẽ địa chính diện rộng tại các khu vực canh tác nông - lâm nghiệp.
- Chuẩn hóa dữ liệu theo mô hình LADM (ISO 19152): Tích hợp trực tiếp cơ sở dữ liệu tờ bản đồ số 24 vào hệ thống thông tin đất đai đa mục tiêu VBDLIS và cổng dịch vụ công quốc gia.
Đối tượng hưởng lợi
- Sinh viên & Học viên ngành Quản lý đất đai / Trắc địa - Bản đồ: Cung cấp tài liệu thực hành hoàn chỉnh từ lý thuyết đo đạc GNSS-RTK đến quy trình xử lý không gian và thuộc tính trên phần mềm chuyên ngành MicroStation V8i & Gcadas.
- Kỹ sư trắc địa & Chuyên viên bản đồ: Nắm vững phương pháp chuyển đổi dữ liệu thô, kỹ thuật làm sạch topology và kinh nghiệm xử lý trạm phát sóng UHF tại vùng đồi núi phức tạp.
- Cơ quan quản lý nhà nước (Phòng TN&MT huyện, UBND thị trấn): Sở hữu bộ bản đồ địa chính tờ số 24 chính quy, chuẩn xác về mặt pháp lý và kỹ thuật, tạo nền tảng vững chắc cho công tác quy hoạch, tính thuế đất và quản lý biến động.
- Chủ sử dụng đất (Hộ gia đình, cá nhân): Ranh giới thửa đất được xác lập rõ ràng, minh bạch với độ chính xác đến từng centimet, loại bỏ nguy cơ tranh chấp và rút ngắn thời gian cấp mới/đổi GCNQSDĐ.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật và cấu hình phần cứng tối thiểu để triển khai công nghệ GNSS-RTK và phần mềm Gcadas là gì?
Hệ thống yêu cầu tối thiểu 01 bộ máy thu GNSS 2 tần số có hỗ trợ đo động RTK (như KOLIDA K9-T, Trimble, Leica hoặc Stonex), modem phát radio ngoài công suất 25W hoặc bộ kết nối 4G NTRIP. Máy tính nội nghiệp chạy Windows 7/10/11, RAM tối thiểu 8GB, cài đặt bộ đôi MicroStation V8i và phần mềm địa chính Gcadas có kết nối cơ sở dữ liệu Microsoft Access/SQL Server.
2. Giới hạn khoảng cách và độ chính xác của trạm Base - Rover KOLIDA K9-T trong điều kiện thực địa?
Trong điều kiện địa hình thông thoáng, cự ly truyền sóng radio UHF giữa trạm Base và Rover có thể đạt tối đa 12 km với sai số vị trí điểm mặt bằng đạt $\pm(10\text{ mm} + 1\text{ ppm})$ và sai số cao độ đạt $\pm(20\text{ mm} + 1\text{ ppm})$. Tại khu vực đồi núi che khuất như Phố Lu, cự ly làm việc hiệu quả và ổn định nhất của sóng radio là dưới 6 - 8 km.
3. Làm thế nào để tích hợp và chuyển đổi dữ liệu đo RTK vào hệ thống thông tin đất đai đa mục tiêu (VBDLIS/LIS)?
Dữ liệu đồ họa sau khi được tạo Topology và gán nhãn trên MicroStation V8i/Gcadas sẽ được xuất sang định dạng chuẩn .dgn (Level 1-63) kèm tệp thuộc tính .xml hoặc cơ sở dữ liệu không gian Spatial Database (Shapefile, GeoPackage, PostGIS). Từ đó, dữ liệu được import trực tiếp vào phân hệ quản trị cơ sở dữ liệu VBDLIS theo đúng quy chuẩn thông tin địa chính quốc gia.
4. Quy trình bảo dưỡng thiết bị RTK và kiểm định định kỳ theo quy chuẩn Bộ Tài nguyên & Môi trường?
Thiết bị RTK phải được kiểm nghiệm và hiệu chuẩn định kỳ 12 tháng/lần tại các trung tâm đo lường được Bộ TN&MT cấp phép. Các nội dung kiểm định bao gồm: kiểm tra sai số quang học dọi tâm, sai số bọt thủy, độ ổn định của ăng-ten thu vệ tinh và công suất phát sóng vô tuyến. Trước mỗi ca đo thực địa, kỹ thuật viên bắt buộc phải kiểm tra sai số trên mốc chuẩn có tọa độ đã biết.
5. Chi phí đầu tư bộ máy RTK và hiệu quả kinh tế (ROI) tính toán cụ thể ra sao?
Chi phí đầu tư một bộ thiết bị GNSS-RTK hoàn chỉnh dao động từ 120 - 180 triệu VNĐ. Nhờ tăng năng suất đo đạc lên gấp 3 lần và giảm 50% chi phí nhân công (tổ đo chỉ cần 2 người thay vì 4 người), doanh nghiệp có thể tiết kiệm khoảng 15 - 25 triệu VNĐ cho mỗi km² đo vẽ, giúp thu hồi vốn đầu tư chỉ sau 8 - 12 tháng thi công liên tục.
Kết luận

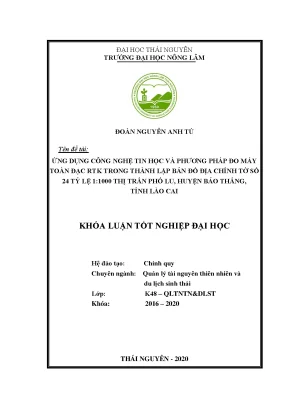

Đề tài "Ứng dụng công nghệ tin học và phương pháp đo máy toàn đạc RTK trong thành lập bản đồ địa chính tờ số 24 tỷ lệ 1:1000 Thị trấn Phố Lu, Huyện Bảo Thắng, Tỉnh Lào Cai" đã giải quyết triệt để bài toán hiện đại hóa công tác trắc địa địa chính tại khu vực miền núi phức tạp. Việc kết hợp chặt chẽ giữa thiết bị định vị vệ tinh GNSS-RTK KOLIDA K9-T và phần mềm xử lý chuyên ngành MicroStation V8i - Gcadas đã chứng minh tính ưu việt vượt trội về độ chính xác (sai số vị trí điểm $M_P \le 1.91\text{ cm}$), tốc độ thu thập số liệu và mức độ tự động hóa chuỗi biên tập bản đồ.
Sản phẩm tờ bản đồ số 24 cùng hệ thống cơ sở dữ liệu không gian - thuộc tính đi kèm là tài liệu pháp lý kỹ thuật đạt chuẩn quốc gia, phục vụ trực tiếp cho công tác cấp Giấy chứng nhận quyền sử dụng đất, lập quy hoạch sử dụng đất và xây dựng chính quyền số tại huyện Bảo Thắng. Đây là mô hình công nghệ tiêu biểu cần tiếp tục được nhân rộng cho toàn bộ các xã, thị trấn trên địa bàn tỉnh Lào Cai và các địa phương có điều kiện tự nhiên tương đồng.
