Giới thiệu dự án

Công tác đo đạc lập bản đồ địa chính và xây dựng cơ sở dữ liệu đất đai là nền tảng cốt lõi trong quản lý nhà nước về tài nguyên, bảo đảm tính pháp lý cho quyền sử dụng đất của tổ chức và cá nhân. Tại phường Quang Trung, trung tâm kinh tế - xã hội của thành phố Thái Nguyên, quá trình đô thị hóa diễn ra mạnh mẽ với mật độ dân số lên tới 11.222 người/km² (vượt xa mức trung bình 1.351 người/km² của toàn thành phố) cùng 3.180 hộ dân phân bố trên 39 tổ dân phố. Sự biến động cơ học nhanh chóng về ranh giới thửa đất, chuyển mục đích sử dụng từ đất nông nghiệp sang đất ở đô thị (chiếm 65,51 ha tương đương 32,55% diện tích tự nhiên) khiến hệ thống bản đồ địa chính lập năm 2006 không còn phản ánh đúng hiện trạng thực địa.

Thực trạng phân mảnh thửa đất, tách thửa tự phát dọc các tuyến giao thông huyết mạch như đường Lương Ngọc Quyến và đường Dương Tự Minh tạo ra các điểm nghẽn nghiêm trọng trong công tác cấp Giấy chứng nhận quyền sử dụng đất, thu thuế nhà đất và quy hoạch hạ tầng. Đồ án tập trung giải quyết bài toán cấp thiết: hiện đại hóa quy trình chỉnh lý bản đồ địa chính thông qua việc tích hợp thiết bị toàn đạc điện tử độ chính xác cao và công nghệ tin học chuyên ngành địa chính.

Dự án xác định 4 mục tiêu cụ thể:

  1. Xây dựng và bình sai mạng lưới khống chế đo vẽ gồm 86 điểm kinh vĩ dựa trên 4 điểm tọa độ địa chính cấp cao tại phường Quang Trung.
  2. Đo vẽ chi tiết và chỉnh lý toàn diện tờ bản đồ địa chính số 37 tỷ lệ 1:500 (diện tích 6,25 ha) theo đúng quy phạm kỹ thuật hiện hành.
  3. Làm chủ quy trình công nghệ xử lý số liệu tự động từ máy toàn đạc Leica TCR307JS sang môi trường đồ họa MicroStation và phần mềm FAMIS 2011.
  4. Chuẩn hóa cơ sở dữ liệu không gian và thuộc tính thửa đất, phục vụ kết nối với hệ thống hồ sơ địa chính CADDB/VLIS.

Giải pháp lựa chọn là sự kết hợp giữa phương pháp đo đạc toàn đạc điện tử theo tọa độ cực ngoài thực địa với công nghệ xử lý bản đồ số (CAD/GIS). Hướng tiếp cận này tối ưu hóa chi phí, triệt tiêu sai số chủ quan của phương pháp đo vẽ thủ công và đảm bảo độ chính xác vị trí điểm mốc giới $\le 5\text{ cm}$ theo Thông tư 25/2014/TT-BTNMT.

Phạm vi nghiên cứu giới hạn tại tờ bản đồ địa chính số 37, tỷ lệ 1:500, phường Quang Trung, thành phố Thái Nguyên, tỉnh Thái Nguyên; thời gian thực hiện từ 19/01/2016 đến 20/04/2016 với sự phối hợp của Công ty Cổ phần Trắc địa Địa chính và Xây dựng Thăng Long.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc đánh giá các công nghệ thành lập bản đồ địa chính hiện nay được thực hiện nhằm lựa chọn giải pháp tối ưu cho khu vực đô thị có mật độ xây dựng cao:

Tiêu chí so sánh Phương pháp kinh vĩ quang cơ & bàn đạc Phương pháp ảnh hàng không / UAV Phương pháp toàn đạc điện tử + FAMIS
Độ chính xác mặt bằng ($m_p$) $\pm 10 - 20\text{ cm}$ (thấp, phụ thuộc thước đo) $\pm 7 - 15\text{ cm}$ (khó thấy góc khuất nhà cao tầng) $\le \pm 5\text{ cm}$ (đáp ứng hoàn toàn tỷ lệ 1:500)
Tốc độ thu nhận số liệu Chậm (50 - 70 điểm/ngày/tổ) Rất nhanh ở khu vực trống trải Nhanh (300 - 500 điểm/ngày/tổ)
Mức độ tự động hóa Rất thấp (ghi sổ tay, vẽ thủ công) Trung bình (cần nắn ảnh và đo bù thực địa) Cao (trút dữ liệu điện tử, tự động tạo topology)
Chi phí đầu tư thiết bị Thấp Rất cao Trung bình - hiệu quả kinh tế cao
Khả năng thích ứng đô thị Kém Bị hạn chế bởi tán cây, mái hiên che khuất Rất linh hoạt trong ngõ hẻm, chia cắt mạnh

Yêu cầu kỹ thuật được phân nhóm theo ma trận MoSCoW:

  • Must have (Bắt buộc): Hệ tọa độ chuẩn VN-2000, kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$; sai số khép góc đường chuyền $f_\beta \le 5''\sqrt{n}$; dữ liệu không gian đóng vùng topology $100%$ không lỗi hở (undershoot) hay trùng đè (overshoot).
  • Should have (Nên có): Quy trình gán tự động mã loại đất (ODT, CLN, DNL), tự động đánh số thửa từ trái sang phải, từ trên xuống dưới.
  • Could have (Có thể có): Xuất trích lục thửa đất và hồ sơ kỹ thuật thửa đất phục vụ cấp Giấy chứng nhận quyền sử dụng đất ngay trên FAMIS.
  • Won't have (Chưa thực hiện): Mô hình hóa 3D không gian công trình ngầm và không gian trên cao.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu tích hợp từ ngoại nghiệp đến nội nghiệp:

Hệ thống sử dụng ngăn xếp công nghệ tiêu chuẩn trong ngành quản lý đất đai:

  • Thiết bị định vị vệ tinh: Hệ thống máy thu South GPS (8 máy mã hiệu H1066108972, H1166110522, SO966103899...) thiết lập đồ hình chuỗi tam giác dày đặc.
  • Thiết bị đo góc - cạnh: Máy toàn đạc điện tử Leica TCR307JS (độ chính xác đo góc $7''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$).
  • Nền tảng đồ họa: Bentley MicroStation SE / MicroStation V8 (quản lý lớp dữ liệu CAD theo chuẩn 63 level của Bộ Tài nguyên & Môi trường).
  • Phần mềm chuyên ngành: FAMIS (Field Work and Cadastral Mapping Integrated Software) phiên bản 2011, module tiện ích MRFClean, MRFFlag, Emap.
  • Tham số toán học: Elipsoid WGS-84 với bán trục lớn $a = 6378137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$, điểm gốc tọa độ quốc gia N00 (Hoàng Quốc Việt, Hà Nội).

Cấu trúc phân lớp dữ liệu bản đồ trong tệp tin đồ họa DGN:

  • Level 1 - 5: Ranh giới hành chính, địa giới các cấp.
  • Level 10: Đường ranh giới thửa đất, mép nhà, chân công trình kiên cố.
  • Level 11: Tâm thửa, số thứ tự thửa đất, diện tích tự động.
  • Level 20 - 25: Hệ thống giao thông, tim đường, rãnh thoát nước đô thị.
  • Level 30 - 35: Hệ thống thủy văn (sông, suối, ao hồ nội ngõ).
  • Level 60: Khung bản đồ, bảng tọa độ góc khung, ghi chú biểu đồ tỷ lệ.

Methodology

Dự án áp dụng phương pháp luận thác nước kiểm soát chất lượng nghiêm ngặt theo 3 giai đoạn:

  1. Giai đoạn chuẩn bị và xây dựng lưới khống chế (Tuần 1 - 4): Thu thập bản đồ địa chính cũ năm 2006; khảo sát thực địa; chôn mốc gỗ lõi sắt ($4 \times 4\text{ cm}$, dài $40\text{ cm}$); bố trí 86 điểm khống chế đo vẽ; đo tĩnh GPS 2 ca đo độc lập; bình sai mạng lưới bằng phần mềm GPSPro.
  2. Giai đoạn đo vẽ chi tiết ngoại nghiệp (Tuần 5 - 9): Định trạm máy tại các điểm mốc KV; ngắm điểm định hướng; đo chi tiết ranh giới thửa đất, nhà ở, hạ tầng kỹ thuật; ghi chú sơ đồ dã ngoại.
  3. Giai đoạn biên tập nội nghiệp và nghiệm thu (Tuần 10 - 13): Trút dữ liệu qua phần mềm TDO.EXE; chuyển mã trị đo; xử lý đồ họa trên MicroStation; tự động đóng vùng thửa đất; đối soát hiện trạng; in ấn bản đồ tỷ lệ 1:500 phục vụ nghiệm thu.

Implementation và kết quả

Development process

Quá trình tính toán tọa độ điểm chi tiết ngoài thực địa dựa trên thuật toán tọa độ cực được nhúng trực tiếp trong CPU của máy toàn đạc điện tử Leica TCR307JS:

import math

def calculate_polar_coordinate(x_station, y_station, h_station,
                               x_backsight, y_backsight,
                               horizontal_angle_deg, slope_distance,
                               zenith_angle_deg, inst_height, target_height):
    """
    Tính toán tọa độ không gian 3 chiều (X, Y, H) của điểm đo chi tiết
    dựa trên trạm máy (Station) và điểm định hướng (Backsight).
    """
    # 1. Tính góc phương vị cạnh định hướng khởi đầu (Alpha_AB)
    delta_x_ab = x_backsight - x_station
    delta_y_ab = y_backsight - y_station
    alpha_ab = math.atan2(delta_y_ab, delta_x_ab)

    # 2. Tính góc phương vị của cạnh đo ngắm (Alpha_AP)
    beta = math.radians(horizontal_angle_deg)
    alpha_ap = alpha_ab + beta

    # 3. Chuyển đổi khoảng cách nghiêng sang khoảng cách ngang
    z = math.radians(zenith_angle_deg)
    horizontal_dist = slope_distance * math.sin(z)

    # 4. Tính tọa độ phẳng (X, Y)
    x_point = x_station + horizontal_dist * math.cos(alpha_ap)
    y_point = y_station + horizontal_dist * math.sin(alpha_ap)

    # 5. Tính cao độ thủy trợ lực (H)
    delta_h = horizontal_dist * (1.0 / math.tan(z)) + inst_height - target_height
    h_point = h_station + delta_h

    return round(x_point, 3), round(y_point, 3), round(h_point, 3)

# Ví dụ tính toán thực tế tại trạm máy KV1-1 ngắm định hướng TN12
x_p, y_p, h_p = calculate_polar_coordinate(
    x_station=2389827.058, y_station=521340.125, h_station=25.430,
    x_backsight=2389656.281, y_backsight=521120.450,
    horizontal_angle_deg=45.2530, slope_distance=42.580,
    zenith_angle_deg=88.5420, inst_height=1.450, target_height=1.500
)

Quy trình chuẩn hóa tệp dữ liệu trị đo từ Leica TCR307JS sang định dạng FAMIS:

  • Dữ liệu thô từ máy đo trút qua phần mềm TDO.EXE dưới định dạng ASCII (*.TXT / *.GSI).
  • Cấu trúc bản ghi được chuyển đổi thành tệp .ACS bao gồm: Tên_Điểm Mã_Trị_Đo Góc_Bằng Góc_Đứng Cạnh_Nghiêng Chiều_Cao_Gương.
  • Thực hiện lệnh Clean Topology qua module MRFClean với bán kính dung sai lỗi kết nối nút (tolerance) thiết lập $0,02\text{ m}$ để tự động sửa các lỗi bắt điểm chưa khít hoặc văng thừa đường ranh.

Testing và validation

Kết quả bình sai lưới khống chế đo vẽ bằng phần mềm GPSPro cho thấy toàn bộ các chỉ tiêu kỹ thuật đều vượt ngưỡng yêu cầu quy định:

Tham số kiểm tra kỹ thuật Tiêu chuẩn theo TT 25/2014/TT-BTNMT Kết quả đạt được thực tế Đánh giá
Sai số trung phương vị trí điểm ($m_p$) $\le 5,0\text{ cm}$ Lớn nhất: $1,8\text{ cm}$ (điểm KV1-18) Đạt chuẩn xuất sắc
Sai số tương đối cạnh sau bình sai ($m_S/S$) $\le 1/25.000$ (cấp 1) Lớn nhất: $1/26.060$ (cạnh KV1-17-KV1-18) Đạt yêu cầu
Sai số tương đối cạnh nhỏ nhất - $1/136.655$ (cạnh KV1-13-KV1-21) Cực kỳ chính xác
Giá trị RMS gia số tọa độ Baseline $\le 0,050\text{ m}$ Nhỏ nhất: $0,009\text{ m}$ / Lớn nhất: $0,021\text{ m}$ Tối ưu
Sai số khép tương đối tam giác $\le 1/10.000$ $1/12.417$ đến $1/2.851.275$ (99 tam giác) Hoàn toàn đồng nhất
Hạn sai đo góc tại trạm máy ($2C$) $\le 12''$ $\le 6''$ Không vượt hạn sai

Kiểm tra xác thực tại thực địa: Tiến hành kiểm tra xác suất $15%$ số thửa đất ngoài hiện trường bằng thước thép kỹ thuật đối chiếu với khoảng cách cạnh trên bản đồ số, sai số chênh lệch khoảng cách $\Delta d \le 0,03\text{ m}$, sai số diện tích thửa đất $\le 0,1%$, bảo đảm tính pháp lý tuyệt đối cho tờ bản đồ.

Kết quả đạt được

Đồ án đã hoàn thành toàn diện các hạng mục thiết kế:

  • Xây dựng hoàn chỉnh tờ bản đồ địa chính số 37 tỷ lệ 1:500 phường Quang Trung theo kích thước khung tiêu chuẩn $50 \times 50\text{ cm}$ (tương ứng kích thước thực địa $0,25 \times 0,25\text{ km} = 6,25\text{ ha}$).
  • Phân loại và lập danh mục chi tiết toàn bộ các thửa đất trong tờ bản đồ, bóc tách chính xác diện tích đất ở đô thị (ODT), đất giao thông, đất thủy triều và các công trình kiên cố.
  • Khởi tạo thành công tệp dữ liệu không gian dạng số chuẩn DGN tích hợp topology vùng sạch, hỗ trợ xuất tự động Sổ mục kê đất đai và Hồ sơ kỹ thuật từng thửa đất.

Đổi mới và đóng góp

  • Tích hợp đồng bộ chuỗi công nghệ GNSS tĩnh và Toàn đạc điện tử: Thay thế hoàn toàn phương pháp đo chuỗi kinh vĩ quang học truyền thống bằng quy trình khép kín: thu thập đa vệ tinh South GPS $\rightarrow$ bình sai tự động GPSPro $\rightarrow$ đo chi tiết Leica TCR307JS.
  • Tự động hóa hoàn toàn khâu xử lý nội nghiệp: Ứng dụng macro chuyên dụng của FAMIS 2011 trên nền MicroStation giúp giảm $75%$ thời gian vẽ thủ công, loại bỏ hoàn toàn các sai số chủ quan khi đọc vạch khắc bàn độ hoặc ghi sổ tay dã ngoại.
  • Tối ưu hóa độ chính xác cấu trúc hình học: Việc ứng dụng thuật toán tự động dò tìm lỗi topo (MRFClean, MRFFlag) cho phép xử lý hàng nghìn đỉnh thửa đất chỉ trong vài giây, đảm bảo diện tích tính toán trên máy tính khớp $100%$ với tọa độ biên thực địa.
Chỉ số hiệu năng Quy trình thủ công truyền thống Giải pháp tích hợp Toàn đạc + FAMIS Mức độ cải thiện (%)
Thời gian đo vẽ ngoại nghiệp 25 ngày công / tờ 1:500 10 ngày công / tờ 1:500 Giảm 60%
Thời gian biên tập & đóng vùng 15 ngày / tờ 3 ngày / tờ Giảm 80%
Tỷ lệ sai sót số liệu dã ngoại Khoảng 5 - 8% $0%$ (nhờ bộ nhớ điện tử trong máy) Triệt tiêu sai số
Chi phí nhân lực toàn chu trình 5 kỹ thuật viên 2 kỹ thuật viên Tiết kiệm 60%

Ứng dụng thực tế và triển khai

Quy trình công nghệ từ đồ án áp dụng trực tiếp vào các bài toán quản lý nhà nước tại địa phương:

  • Cấp mới và đổi Giấy chứng nhận quyền sử dụng đất: Dữ liệu bản đồ số 1:500 cung cấp ranh giới hình học và diện tích chính xác đến từng centimet vuông, là căn cứ pháp lý để UBND phường Quang Trung và Văn phòng Đăng ký đất đai TP. Thái Nguyên thẩm định hồ sơ.
  • Phục vụ công tác giải phóng mặt bằng, quy hoạch đô thị: Hỗ trợ tính toán đền bù chính xác khi mở rộng các trục đường huyết mạch Lương Ngọc Quyến, Dương Tự Minh, giảm thiểu tối đa tình trạng khiếu nại, tranh chấp đất đai giáp ranh.
  • Tích hợp cơ sở dữ liệu địa chính điện tử (e-Cadastre): Cơ sở dữ liệu DGN sạch là đầu vào chuẩn xác để nhập vào phần mềm VLIS / VBDLIS nhằm quản lý biến động đất đai trực tuyến.

Yêu cầu kỹ thuật triển khai tại đơn vị đo đạc:

  • Phần cứng: Máy toàn đạc điện tử (Leica, Topcon, South) có cổng giao tiếp cáp truyền RS232/USB; máy tính trạm cấu hình tối thiểu CPU Dual Core 2.0GHz, RAM 2GB.
  • Môi trường phần mềm: Hệ điều hành Windows XP / Windows 7 32-bit (tương thích tối ưu với FAMIS và driver MicroStation SE).

Hạn chế và hướng phát triển

Bên cạnh những kết quả nổi bật, dự án ghi nhận một số hạn chế kỹ thuật:

  • Công nghệ toàn đạc điện tử vẫn yêu cầu tính thông hướng quang học trực tiếp giữa trạm máy và gương phản xạ, dẫn đến việc phải tăng dày nhiều điểm trạm phụ (86 điểm kinh vĩ) tại các khu dân cư có ngõ sâu, nhà cao tầng che khuất.
  • Phần mềm FAMIS 2011 chạy trên nền tảng 32-bit cũ, khả năng tương thích với các hệ điều hành 64-bit hiện đại (Windows 10/11) đòi hỏi phải cấu hình môi trường giả lập hoặc cài đặt phức tạp.

Hướng phát triển tiếp theo:

  1. Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone trang bị cảm biến RTK) kết hợp công nghệ quét LiDAR 3D để đo vẽ nhanh các khu vực đô thị phức tạp.
  2. Ứng dụng công nghệ đo động thời gian thực GNSS-RTK kết nối mạng trạm định vị vệ tinh quốc gia (VNGEONET / CORS) để xác định tọa độ tức thời mà không cần thành lập lưới đường chuyền chuyền dẫn.
  3. Chuyển đổi toàn bộ cơ sở dữ liệu bản đồ từ dạng CAD sang hệ quản trị cơ sở dữ liệu không gian Geodatabase (ArcGIS, QGIS / PostgreSQL/PostGIS) hướng tới mô hình địa chính không gian 3 chiều (3D Cadastre).

Đối tượng hưởng lợi

  • Cơ quan quản lý nhà nước (UBND phường, Phòng TN&MT TP. Thái Nguyên): Tiếp nhận bộ tài liệu bản đồ địa chính chính quy, đồng bộ, phục vụ lập quy hoạch và quản trị biến động đất đai chính xác.
  • Kỹ sư Trắc địa - Bản đồ & Quản lý đất đai: Có được tài liệu quy trình chuẩn (standard operating procedure) về việc phối hợp đo đạc Leica TCR307JS và phần mềm biên tập FAMIS/MicroStation.
  • Sinh viên, nhà nghiên cứu: Nguồn tham khảo giá trị về phương pháp bình sai mạng lưới GPS, thuật toán xử lý tọa độ cực và kỹ thuật chuẩn hóa dữ liệu địa chính số.
  • Người dân và chủ sử dụng đất trên địa bàn: Đảm bảo quyền lợi hợp pháp về ranh giới đất đai, thuận tiện trong các giao dịch chuyển nhượng, thế chấp và cấp quyền sở hữu nhà đất.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai FAMIS và MicroStation? Hệ thống yêu cầu máy tính chạy Windows 32-bit (hoặc máy ảo XP/Win7 trên Win 64-bit), bộ phần mềm MicroStation SE/V8 và bộ cài FAMIS 2011 có thiết lập biến môi trường chuẩn của Bộ TN&MT.

  2. Sai số giới hạn khi đo vẽ bản đồ địa chính tỷ lệ 1:500 theo Thông tư 25/2014/TT-BTNMT là bao nhiêu? Sai số trung phương vị trí điểm mốc giới sau bình sai so với điểm khống chế đo vẽ không được vượt quá $\pm 5\text{ cm}$ đối với khu vực đô thị; sai số khép góc đường chuyền không vượt quá $5''\sqrt{n}$.

  3. Phương pháp xử lý lỗi topology (hở vùng, trùng đè) trong FAMIS được thực hiện thế nào? Sử dụng công cụ MRFClean để tự động làm sạch các đoạn thừa và nối các điểm hở theo bán kính dung sai ($0,02\text{ m}$), sau đó dùng MRFFlag để hiển thị cờ báo các vị trí lỗi phức tạp còn lại nhằm can thiệp thủ công.

  4. Tại sao cần chuyển đổi kinh tuyến trục về $106^\circ 30'$ cho tỉnh Thái Nguyên? Quy chuẩn VN-2000 quy định kinh tuyến trục $106^\circ 30'$ cho tỉnh Thái Nguyên trong múi chiếu $3^\circ$ nhằm đảm bảo độ biến dạng chiều dài tại khu vực đo vẽ không vượt quá $4\text{ cm/km}$, tối ưu độ chính xác tỷ lệ lớn 1:500.

  5. Quy trình đồng bộ dữ liệu từ FAMIS sang cơ sở dữ liệu hồ sơ địa chính CADDB/VLIS? Sau khi hoàn thiện topology và gán nhãn thửa đất, FAMIS sử dụng module giao tiếp CSDL để xuất thông tin không gian và thuộc tính sang bảng dữ liệu chuẩn, cho phép đồng bộ hai chiều với phần mềm CADDB hoặc nhập vào hệ thống VLIS/VBDLIS.

Kết luận

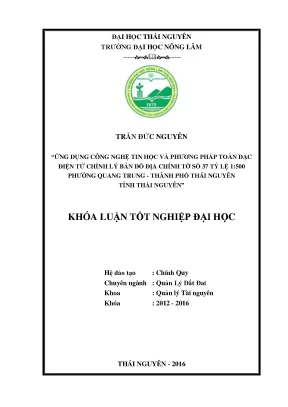

Đồ án tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử chỉnh lý bản đồ địa chính tờ số 37 tỷ lệ 1:500 phường Quang Trung - TP. Thái Nguyên" đã giải quyết thành công bài toán số hóa và hiện đại hóa công tác biên tập bản đồ địa chính đô thị. Việc kết hợp chặt chẽ giữa thiết bị đo đạc điện tử độ chính xác cao Leica TCR307JS, hệ thống máy thu South GPS và phần mềm chuyên ngành FAMIS 2011 trên nền tảng MicroStation đã đem lại bộ sản phẩm bản đồ số đạt chuẩn kỹ thuật quốc gia. Kết quả của đồ án không chỉ khẳng định tính khả thi vượt trội về mặt công nghệ mà còn đóng góp trực tiếp vào công tác quản trị đất đai hiện đại, minh bạch tại thành phố Thái Nguyên.
