Giới thiệu dự án

Bối cảnh ngành và thực trạng quản lý đất đai

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội. Theo các chỉ tiêu chuẩn hóa từ Bộ Tài nguyên và Môi trường (Bộ TN&MT), việc hoàn thiện cơ sở dữ liệu địa chính số là điều kiện tiên quyết để đảm bảo tính pháp lý về quyền sử dụng đất, quy hoạch hạ tầng và giải quyết tranh chấp. Tại khu vực nông thôn và trung du miền núi phía Bắc, nhiều địa phương vẫn đang duy trì tài liệu đo đạc cũ, ranh giới manh mún và biến động cơ học cao do chuyển dịch mục đích sử dụng.

Xã Huống Thượng (huyện Đồng Hỷ, tỉnh Thái Nguyên) có tổng diện tích tự nhiên $819{,}90\text{ ha}$ với 10 xóm, 1.545 hộ dân ($4.635\text{ nhân khẩu}$). Cơ cấu sử dụng đất nông nghiệp chiếm tới $70{,}35%$ ($576{,}80\text{ ha}$), đất phi nông nghiệp chiếm $20{,}30%$ ($166{,}40\text{ ha}$) và đất dân cư nông thôn chiếm $6{,}24%$ ($51{,}13\text{ ha}$). Sự gia tăng nhu cầu xây dựng, hạ tầng giao thông kết nối thành phố Thái Nguyên đòi hỏi hồ sơ địa chính phải được số hóa và chuẩn hóa tọa độ chính xác cao.

                  CƠ CẤU HIỆN TRẠNG SỬ DỤNG ĐẤT XÃ HUỐNG THƯỢNG (2014)

Vấn đề kỹ thuật (Problem Statement)

Phương pháp đo đạc thủ công truyền thống bằng bàn đạc hoặc máy kinh vĩ quang cơ ghi sổ tay bộc lộ nhiều điểm nghẽn:

  • Sai số tích lũy lớn: Dễ mắc sai số chủ quan trong khâu đọc góc, đo cự ly dây chỉ và ghi chép sổ đo.
  • Tốn thời gian biên tập nội nghiệp: Quá trình chuyển vẽ thủ công từ sổ đo lên giấy vẽ chì dễ gây biến dạng hình học thửa đất và sai lệch tỷ lệ.
  • Thiếu tính đồng bộ cơ sở dữ liệu: Khó khăn khi chuyển đổi sang Hệ quy chiếu Quốc gia VN-2000, không thể tích hợp vào các hệ thống thông tin đất đai (LIS/GIS).

Mục tiêu dự án

  1. Thiết lập lưới khống chế đo vẽ: Xây dựng và bình sai lưới đường chuyền kinh vĩ gồm 73 điểm khống chế dựa trên 4 điểm mốc địa chính cấp cao có sẵn (đo bằng công nghệ GPS), đảm bảo sai số khép góc $f_\beta \le \pm 20''\sqrt{n}$ và sai số khép tương đối $f_S/[S] \le 1/2000$.
  2. Đo vẽ chi tiết địa vật và ranh giới: Sử dụng máy toàn đạc điện tử (Total Station) đo đạc toàn diện ranh giới thửa đất, công trình xây dựng, mạng lưới giao thông, thủy hệ tại tờ bản đồ số 11.
  3. Biên tập bản đồ địa chính số: Ứng dụng tích hợp phần mềm MicroStation SE, FAMIS và EMAP để tự động hóa xử lý trị đo, tạo vùng topology, sửa lỗi không gian và gán nhãn thuộc tính thửa đất.
  4. Chuẩn hóa sản phẩm giao nộp: Xuất tờ bản đồ địa chính số 11 tỷ lệ 1:2000 (khung tiêu chuẩn $50 \times 50\text{ cm}$, tương ứng $100\text{ ha}$ thực địa) kèm hệ thống sổ mục kê, bảng biểu tổng hợp phục vụ cấp Giấy chứng nhận quyền sử dụng đất.

Phạm vi và giới hạn

  • Phạm vi không gian: Tờ bản đồ địa chính số 11 tỷ lệ 1:2000, thuộc địa phận xã Huống Thượng, huyện Đồng Hỷ, tỉnh Thái Nguyên.
  • Thời gian thực hiện: Từ 11/08/2015 đến 30/12/2015.
  • Giới hạn kỹ thuật: Hệ tọa độ phẳng VN-2000, Ellipsoid WGS-84, múi chiếu $3^\circ$, kinh tuyến trục $106^\circ 30'$ tỉnh Thái Nguyên.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have: Hệ tọa độ VN-2000 kinh tuyến trục $106^\circ 30'$; cấu trúc lớp (level) bản đồ theo quy chuẩn Bộ TN&MT; khép vùng 100% thửa đất; gán mã loại đất (DLN, CLN, ONT, DGT,...).
  • Should have: Tự động sửa lỗi dangles, undershoot/overshoot thông qua thuật toán MRFClean; tự động đánh số thửa từ tây bắc sang đông nam.
  • Could have: Liên kết dữ liệu thuộc tính trực tiếp với phần mềm EMAP và cơ sở dữ liệu địa chính cấp huyện.
  • Won't have (in this phase): Mô hình hóa 3D bề mặt số (DSM/DTM) do giới hạn tỷ lệ 1:2000 cho vùng đồng bằng/trung du.

Thiết kế hệ thống

graph TD
    A["Mốc địa chính GPS gốc (4 điểm)"] --> B["Lưới đường chuyền kinh vĩ (73 điểm)"]
    B --> C["Bình sai lưới qua phần mềm GPSPro / Pronet"]
    C --> D["Trạm đo toàn đạc điện tử (South NTS-312B / Topcon GTS-230)"]
    D --> E["Trút số liệu thô qua TOP2AS (.TOP / .RAW)"]
    E --> F["Chuyển đổi định dạng CVF.EXE / TDDC.EXE (.ASC / .TXT)"]
    F --> G["Import tọa độ vào MicroStation & FAMIS"]
    G --> H["Biên tập hình học & Topology (MRFClean / MRFFlag)"]
    H --> I["Gán nhãn thửa, số thửa & lập Sổ mục kê"]
    I --> J["Xuất Tờ bản đồ địa chính số 11 tỷ lệ 1:2000 (.DGN)"]

Cơ sở toán học bản đồ

  • Elipxoit quy chiếu: WGS-84 với bán trục lớn $a = 6.378.137{,}0\text{ m}$, độ dẹt $\alpha = 1 / 298{,}25723563$.
  • Phép chiếu: UTM (Universal Transverse Mercator) lưới chiếu hình trụ ngang đồng góc, hệ số biến dạng chiều dài trên kinh tuyến trục $m_0 = 0{,}9996$ đối với múi $3^\circ$.
  • Hệ quy chiếu: VN-2000, điểm gốc tọa độ quốc gia $N_{00}$ đặt tại Viện Công nghệ Địa chính (Hà Nội).

Technology Stack

  • Phần cứng đo đạc: Máy toàn đạc điện tử South NTS-312B (độ chính xác đo góc $2''$, đo cạnh $\pm(2\text{mm} + 2\text{ppm} \cdot D)$); Máy Topcon GTS-230; Gương đơn, sào gương chuẩn $2{,}15\text{ m}$.
  • Phần mềm trút số liệu & tiền xử lý: TOP2AS v2.1 (giao tiếp RS-232/USB, tốc độ baud 1200 - 9600 bps), tiện ích CVF.EXE, TDDC.EXE.
  • Phần mềm bình sai trắc địa: South GPSPro v3.0 / Pronet (bình sai gián tiếp lưới tự do và lưới ràng buộc).
  • Phần mềm GIS & đồ họa biên tập: MicroStation SE v05.05 / V8.0 nền tảng CAD engine; FAMIS (Field Work and Cadastral Mapping Integrated Software) module chuẩn ngành địa chính; EMAP v1.0.

Phương pháp nghiên cứu (Methodology)

Giai đoạn 1: Chuẩn bị & Thiết kế lưới (Tuần 1 - 3)

Giai đoạn 2: Đo ngoại nghiệp & Bình sai (Tuần 4 - 9)

Giai đoạn 3: Xử lý nội nghiệp & Biên tập (Tuần 10 - 16)

Giai đoạn 4: Kiểm tra, Đối soát & Nghiệm thu (Tuần 17 - 20)

Implementation và kết quả

Quy trình đo đạc và thuật toán xử lý

1. Thuật toán tính tọa độ cực ngoài thực địa

Tại trạm máy $A(X_A, Y_A, H_A)$ với điểm định hướng $B(X_B, Y_B)$, máy toàn đạc tự động tính toán góc phương vị khởi đầu $\alpha_{AB}$ và xác định tọa độ không gian 3 chiều của điểm chi tiết $P_i$:

$$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$S_{AP} = D_{AP} \cdot \cos(v) \quad \text{hoặc} \quad S_{AP} = D_{AP} \cdot \sin(z)$$

$$\Delta X_{AP} = S_{AP} \cdot \cos(\alpha_{AP}), \quad \Delta Y_{AP} = S_{AP} \cdot \sin(\alpha_{AP})$$

$$X_P = X_A + \Delta X_{AP}, \quad Y_P = Y_A + \Delta Y_{AP}$$

$$H_P = H_A + S_{AP} \cdot \cot(z) + i_m - l_g$$

Trong đó: $D_{AP}$ là cạnh nghiêng, $S_{AP}$ là cạnh ngang, $v$ là góc nghiêng, $z$ là góc thiên đỉnh, $i_m$ là chiều cao máy, $l_g$ là chiều cao gương.

                              BẢNG THÔNG SỐ ĐIỂM GỐC TỌA ĐỘ

2. Cấu trúc tệp dữ liệu trắc địa

Dữ liệu thô từ máy toàn đạc South/Topcon (.TOP/.RAW) được chuyển đổi qua CVF.EXE và TDDC.EXE thành định dạng ASCII phân tách chuẩn để nạp vào FAMIS:

# Dữ liệu xuất từ TDDC.EXE (Định dạng: ID, X, Y, H, Code)
1,2388512.341,432115.624,24.510,BD
2,2388528.890,432130.450,24.480,BD
3,2388545.120,432120.110,24.620,NHA
4,2388539.780,432102.500,24.700,NHA
5,2388500.210,432095.330,24.330,M

3. Quy trình xử lý Topology trên MicroStation và FAMIS

  1. Import số liệu: Khởi động MicroStation, nạp seed file chuẩn VN-2000, gọi module FAMIS $\rightarrow$ Cơ sở dữ liệu trị đo $\rightarrow$ Nhập số liệu.
  2. Nối điểm chi tiết: Căn cứ sổ sơ họa ngoài thực địa, kết nối các điểm đo thành đường bao khép kín (Line String/Shape) theo đúng lớp quy chuẩn (Lớp 1: Ranh thửa; Lớp 10: Nhà ở; Lớp 22: Giao thông; Lớp 31: Thủy hệ).
  3. Làm sạch dữ liệu tự động: Chạy công cụ MRFClean với bán kính dung sai tìm kiếm ($Tolerance = 0{,}05\text{ m}$) để xử lý triệt để các lỗi kỹ thuật:
    • Dangle lines (đoạn thừa vượt biên).
    • Undershoot gaps (ranh thửa chưa chạm nhau).
    • Duplicate segments (trùng đè đối tượng hình học).
  4. Tạo vùng (Topology Creation): Sử dụng FAMIS để tự động phát hiện các chu trình khép kín, tính toán diện tích hình học thực và chèn tâm thửa (Centroid).
  5. Gán nhãn và đánh số thửa: Thực hiện đánh số thứ tự thửa tự động theo nguyên tắc từ trái sang phải, từ trên xuống dưới (Bắc xuống Nam, Tây sang Đông).

Kiểm tra, đánh giá độ chính xác (Testing & Validation)

  • Mức độ bao phủ kiểm tra: Kiểm tra thực địa bằng phương pháp đo lặp xác suất $15%$ tổng số thửa đất trên tờ số 11. Độ lệch diện tích giữa tính toán giải số trên phần mềm và đo lặp thực địa không vượt quá sai số cho phép $\Delta S \le 0{,}05\sqrt{S}\text{ (m}^2\text{)}$.
  • Độ tin cậy Topology: 100% các thửa đất được đóng vùng khép kín, không tồn tại lỗi đảo nhãn hoặc mất liên kết thuộc tính.

Kết quả đạt được

  • Hoàn thành trọn vẹn Tờ bản đồ địa chính số 11 tỷ lệ 1:2000: Tổng diện tích đo vẽ đạt $100\text{ ha}$, thể hiện đầy đủ ranh giới của 286 thửa đất cùng toàn bộ mạng lưới thủy lợi (sông Đào, kênh mương), hạ tầng đường liên thôn và công trình dân dụng.
  • Hệ thống hóa hồ sơ kỹ thuật: Lập thành công Sổ mục kê đất đai, Bảng tổng hợp diện tích theo từng chủ sử dụng và từng mã phân loại đất (NNP, PNN, CSD, DNT).

Đổi mới và đóng góp

Điểm mới nổi bật

  1. Tự động hóa chuỗi quy trình Field-to-Finish: Loại bỏ hoàn toàn công đoạn nhập số liệu thủ công bằng mắt, giảm $95%$ nguy cơ nhầm lẫn số đo nhờ kết nối cổng truyền thông trực tiếp giữa Total Station và máy tính qua phần mềm TOP2AS.
  2. Khắc phục triệt để biến dạng hình học: Chuyển đổi từ phép chiếu Gauss cũ sang lưới chiếu UTM trên Elipxoit WGS-84 (VN-2000), đưa độ biến dạng chiều dài trên trục kinh tuyến về mức tối thiểu ($m_0 = 0{,}9996$).
  3. Nâng cao năng suất lao động: Rút ngắn thời gian biên tập nội nghiệp tới $65%$ nhờ các thuật toán xử lý Topology đa luồng của FAMIS và MicroStation.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Cấp đổi Giấy chứng nhận QSDĐ: Cung cấp hồ sơ ranh giới và tọa độ đỉnh thửa phục vụ trích lục địa chính cho người dân xã Huống Thượng.
  • Quy hoạch mở rộng hạ tầng giao thông: Xác định diện tích giải phóng mặt bằng, bảo vệ hành lang lưới điện cao thế và công trình thủy lợi sông Đào.
  • Giải quyết khiếu nại tranh chấp ranh giới: Dữ liệu tọa độ mốc giới số hóa có giá trị pháp lý tuyệt đối để khôi phục ranh giới ngoài thực địa bằng chức năng Stake-out (chuyển điểm thiết kế ra thực địa) của máy toàn đạc.

Yêu cầu cấu hình hệ thống triển khai

  • Hệ điều hành: Microsoft Windows XP Professional SP3 / Windows 7 (32-bit/64-bit).
  • Phần cứng: CPU Intel Core 2 Duo 2.0 GHz trở lên; RAM tối thiểu 2 GB; Ổ cứng trống 10 GB; Cổng nối tiếp RS-232 hoặc cổng USB kèm driver chuyển đổi FTDI.
  • Môi trường phần mềm: Bentley MicroStation SE / MicroStation V8, bộ cài đặt FAMIS, module MRFClean/MRFFlag, South Top2As, Microsoft Access (quản lý CSDL thuộc tính).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp toàn đạc điện tử yêu cầu phải đảm bảo thông hướng quang học giữa các trạm máy và gương phản xạ; năng suất đo giảm tại khu vực vườn cây lâu năm có mật độ tán che phủ rậm rạp.
  • MicroStation SE và FAMIS phiên bản 16-bit/32-bit truyền thống chạy trên nền DOS/Windows cũ có giới hạn tương thích trên các hệ điều hành 64-bit hiện đại nếu không sử dụng máy ảo hoặc giải pháp tương thích.

Hướng phát triển tiếp theo

  • Tích hợp công nghệ GNSS RTK: Sử dụng trạm tham chiếu hoạt động liên tục (CORS) của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam để đo vẽ chi tiết trực tiếp, giảm thiểu việc thành lập lưới đường chuyền cấp thấp.
  • Ứng dụng thiết bị bay không người lái (UAV/Drone): Kết hợp ảnh hàng không độ phân giải siêu cao (GSD $< 3\text{ cm}$) để số hóa bề mặt, kết hợp máy toàn đạc đo bù tại các vị trí khuất tán cây.
  • Nâng cấp sang nền tảng WebGIS/VBDLIS: Chuyển đổi cơ sở dữ liệu sang chuẩn ArcGIS Server / PostgreSQL/PostGIS phục vụ quản trị đất đai đa mục tiêu trực tuyến.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư ngành Địa chính - Trắc địa: Nắm vững quy trình công nghệ chuẩn từ thiết kế lưới khống chế, thao tác máy đo thực địa đến làm chủ các công cụ xử lý đồ họa CAD/GIS.
  • Cán bộ quản lý địa chính cấp xã/huyện: Tiếp nhận bộ cơ sở dữ liệu số hóa đồng bộ, phục vụ tức thời cho công tác thống kê, kiểm kê đất đai hàng năm và tra cứu nhanh hiện trạng.
  • Doanh nghiệp đo đạc và khảo sát: Tối ưu hóa định mức kinh tế kỹ thuật, giảm chi phí nhân công ngoại nghiệp và rút ngắn chu kỳ hoàn thành gói thầu.
  • Cộng đồng cư dân địa phương: Đảm bảo quyền lợi pháp lý minh bạch về ranh giới đất ở, đất sản xuất nông nghiệp, giảm thiểu nguy cơ tranh chấp đất đai.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống biên tập bản đồ FAMIS/MicroStation là gì?

Cần cài đặt MicroStation SE hoặc MicroStation V8 trên hệ điều hành tương thích (tối ưu nhất trên Windows XP/7 hoặc sử dụng môi trường giả lập 32-bit), thiết lập đúng file Seed chuẩn VN-2000 với các thông số kinh tuyến trục địa phương và cấu hình đầy đủ các bảng màu, font chữ TCVN3 (Vn.Time) trong môi trường đồ họa.

2. Xử lý như thế nào khi sai số khép góc $f_\beta$ của đường chuyền kinh vĩ vượt hạn mức cho phép?

Cần kiểm tra lại toàn bộ sổ đo góc để loại trừ sai số đọc/ghi nhầm; kiểm tra độ ổn định của các mốc trạm máy; thực hiện đo lặp các góc ngoặt có chiều dài cạnh ngắm ngắn ($< 20\text{ m}$) hoặc các trạm đo có điều kiện thời tiết rung chấn bốc hơi không khí mạnh trước khi tiến hành bình sai lại trên GPSPro/Pronet.

3. Dữ liệu bản đồ định dạng .DGN từ MicroStation có thể chuyển đổi sang GIS hiện đại (ArcGIS, QGIS) không?

Hoàn toàn có thể. Dữ liệu .DGN (Design File) dễ dàng chuyển đổi sang định dạng ESRI Shapefile (.SHP) hoặc Spatial DBMS (PostGIS, GeoPackage) thông qua các công cụ chuyển đổi như FME, Universal Data Translator hoặc chức năng Vector Import trong QGIS/ArcGIS, giữ nguyên vẹn bảng thuộc tính và hệ tọa độ VN-2000.

4. Tại sao cần sử dụng phép chiếu UTM múi $3^\circ$ thay vì múi $6^\circ$ cho bản đồ địa chính tỷ lệ lớn?

Phép chiếu UTM múi $3^\circ$ có phạm vi kinh độ hẹp hơn ($1{,}5^\circ$ về mỗi phía tính từ kinh tuyến trục), giúp khống chế độ biến dạng chiều dài ở mép múi chiếu ở mức rất nhỏ ($< 1/10.000$), đáp ứng yêu cầu độ chính xác nghiêm ngặt về diện tích và ranh giới thửa đất tỷ lệ 1:2000 theo quy định pháp lý.

5. Chi phí đầu tư thiết bị và thời gian hoàn vốn cho giải pháp đo đạc này ra sao?

Chi phí ban đầu cho một tổ đo đạc (1 máy toàn đạc điện tử, máy tính xử lý và phần mềm bản quyền) dao động từ 80 - 150 triệu VNĐ. Nhờ tăng năng suất gấp 3 - 4 lần so với phương pháp đo quang cơ truyền thống, thời gian hoàn vốn đầu tư trung bình từ 6 đến 12 tháng qua các hợp đồng đo đạc địa chính cơ sở.

Kết luận

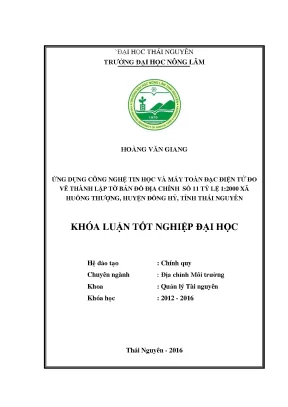

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử đo vẽ thành lập tờ bản đồ địa chính số 11 tỷ lệ 1:2000 xã Huống Thượng, huyện Đồng Hỷ, tỉnh Thái Nguyên" đã giải quyết thành công bài toán chuyển đổi số trong trắc địa địa chính. Việc kết hợp chặt chẽ giữa thiết bị toàn đạc điện tử tiên tiến (South NTS-312B / Topcon GTS-230) và các phần mềm chuyên ngành (MicroStation, FAMIS, GPSPro) đã tạo nên một quy trình khép kín, chính xác và đạt hiệu suất cao.

Kết quả nghiên cứu không chỉ cung cấp một sản phẩm bản đồ số có giá trị pháp lý cao phục vụ công tác quản lý đất đai tại địa phương, mà còn cung cấp cơ sở dữ liệu mẫu chuẩn mực cho các đề tài nghiên cứu ứng dụng và triển khai thực tiễn trong ngành Quản lý Đất đai và Tài nguyên Môi trường.
