Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội, đảm bảo an ninh quốc phòng và tối ưu hóa nguồn lực tài nguyên quốc gia. Theo số liệu từ Tổng cục Quản lý Đất đai, việc hiện đại hóa cơ sở dữ liệu địa chính số giúp giảm tới 60% thời gian xử lý thủ tục hành chính liên quan đến cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và giải quyết tranh chấp. Tuy nhiên, tại nhiều địa phương, tài liệu địa chính dạng giấy truyền thống đã xuống cấp, biến động đất đai diễn ra liên tục do phân chia, chuyển nhượng và sáp nhập ranh giới hành chính nhưng chưa được cập nhật kịp thời, dẫn đến sai lệch lớn giữa hồ sơ lưu trữ và hiện trạng thực địa.

Tại xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc – một địa bàn trọng điểm xây dựng nông thôn mới với diện tích tự nhiên $976{,}65\text{ ha}$ – địa hình phức tạp đan xen giữa vùng đồi gò và ruộng bậc thang, đất chiêm trũng gây khó khăn lớn cho việc quản lý ranh giới. Vấn đề cốt lõi đặt ra là: Làm thế nào để xây dựng một bộ bản đồ địa chính số chính quy, đồng bộ về cơ sở toán học trong Hệ quy chiếu Quốc gia VN-2000, đạt độ chính xác cấp 1:1000 theo quy định của Bộ Tài nguyên và Môi trường (TN&MT) nhằm phục vụ công tác cấp GCNQSDĐ và lập hồ sơ địa chính?

Dự án nghiên cứu và triển khai này tập trung vào các mục tiêu cụ thể:

  1. Xây dựng và bình sai lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1, cấp 2) trên nền lưới tọa độ quốc gia bằng công nghệ định vị vệ tinh GPS kết hợp đo đạc mặt đất.
  2. Thu thập dữ liệu tọa độ không gian 3D của toàn bộ các góc thửa, địa vật, công trình và giao thông thủy lợi ngoài thực địa bằng máy toàn đạc điện tử Topcon GTS-230.
  3. Tự động hóa quá trình xử lý trị đo, xây dựng mô hình cấu trúc không gian (Topology), làm sạch dữ liệu và biên tập hoàn chỉnh mảnh bản đồ địa chính số 28 tỷ lệ 1:1000 trên nền tảng phần mềm MicroStation và FAMIS.
  4. Thiết lập hệ thống cơ sở dữ liệu thuộc tính, liên kết thông tin không gian với hồ sơ kỹ thuật thửa đất và sổ mục kê, phục vụ Văn phòng Đăng ký đất đai tỉnh Vĩnh Phúc.

Giải pháp ứng dụng chu trình tích hợp: Công nghệ định vị vệ tinh GPS (Lưới gốc) $\rightarrow$ Máy toàn đạc điện tử Topcon GTS-230 (Đo chi tiết tọa độ cực) $\rightarrow$ Module Top2as / CVF $\rightarrow$ Nền tảng CAD/GIS MicroStation & FAMIS (Xây dựng Topology và biên tập). Cách tiếp cận này loại bỏ hoàn toàn các sai số do ghi chép thủ công, đảm bảo tính pháp lý và độ chính xác sai số vị trí điểm $\le 0{,}05\text{ m}$ ngoài thực địa. Phạm vi dự án tập trung vào Mảnh bản đồ số 28 xã Tử Du với diện tích thực tế chuẩn $25\text{ ha}$ ($500\text{ m} \times 500\text{ m}$), tỷ lệ 1:1000 theo quy chuẩn Thông tư 25/2014/TT-BTNMT.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc lựa chọn phương pháp đo vẽ thành lập bản đồ địa chính cần được cân nhắc kỹ lưỡng dựa trên đặc điểm địa hình, độ che phủ thực vật và yêu cầu độ chính xác.

Tiêu chí so sánh Bàn đạc / Thước dây (Phương pháp thủ công) Đo ảnh hàng không (Photogrammetry / UAV) Máy toàn đạc điện tử + Hệ phần mềm CAD/GIS (Giải pháp đề xuất)
Độ chính xác mặt phẳng ($m_p$) Thấp ($> 0{,}2\text{ m}$), phụ thuộc nhiều vào kỹ năng vẽ tay Trung bình - Khá ($\pm 0{,}1 - 0{,}2\text{ m}$), sai số do tán cây che khuất Rất cao ($m_p \le 0{,}05\text{ m}$), đo trực tiếp từng đỉnh góc thửa
Tốc độ thu thập dữ liệu Rất chậm, tốn nhiều nhân lực ghi chép Rất nhanh trên diện rộng Nhanh, linh hoạt trong mọi góc khuất ngõ xóm
Tự động hóa xử lý số liệu Không có (nhập số liệu thủ công) Tự động nắn ảnh và số hóa Tự động xuất file tọa độ, đồng bộ trực tiếp vào CAD
Khả năng cập nhật biến động Rất khó khăn Đòi hỏi bay chụp lại Dễ dàng đo bù và chỉnh lý biến động
Chi phí đầu tư Rất thấp Rất cao (thiết bị bay, trạm nắn ảnh chuyên dụng) Hợp lý, tối ưu cho quy mô cấp xã/phường

Yêu cầu kỹ thuật được phân nhóm theo ma trận MoSCoW:

  • Must Have: Tuân thủ hệ quy chiếu VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$ cho Vĩnh Phúc); sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; hình thành vùng kín thửa đất (Closed Polygon Topology) không có lỗi bắt điểm (Overshoot/Undershoot).
  • Should Have: Đồng bộ định dạng file nhị phân DGN với chuẩn CSDL CadDB; tự động gán nhãn thửa gồm: Số thứ tự thửa, Diện tích ($m^2$), Loại đất (Mục đích sử dụng).
  • Could Have: Tích hợp xuất hồ sơ trích lục thửa đất tự động sang định dạng PDF/DXF cho người sử dụng đất.
  • Won't Have (Giai đoạn này): Mô hình hóa không gian 3D thửa đất (3D Cadastre) và quản lý bề mặt ngầm.

Thách thức kỹ thuật chính là sự che khuất của tán cây ăn quả, địa hình đồi gò mấp mô xen kẽ ruộng trũng của xã Tử Du, đòi hỏi vị trí đặt trạm máy phải có tầm ngắm thông thoáng và mật độ điểm khống chế dày đặc.

Thiết kế hệ thống

Kiến trúc luồng dữ liệu (Data Pipeline) từ ngoại nghiệp đến bản đồ số hoàn chỉnh được thiết kế gồm 4 tầng xử lý:

+-----------------------------------------------------------------------------------+
| 1. FIELD DATA ACQUISITION LAYER                                                   |
| GPS Base/Rover (Lưới dẫn) ---> Topcon GTS-230 (Đo cực: S, V, Hz) ---> Field Book   |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
| 2. DATA PRE-PROCESSING & TRANSFORMATION LAYER                                     |
| Raw Data (.TXT / .SDR) ---> Top2as / CVF Engine ---> File tọa độ chuẩn (.ACS/.DAT)|
| [Tính toán: X = X0 + S*cos(a); Y = Y0 + S*sin(a); H = H0 + S*cotg(z) + im - lg]   |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
| 3. CAD/GIS TOPOLOGY & CARTOGRAPHY ENGINE                                          |
| MicroStation SE/V8 Environment <---> FAMIS Module (Cadastral Mapping Integrated)  |
| - Triển điểm trị đo & Nối ranh thửa (Graphic Levels)                              |
| - MRFClean & MRFFlag Engine (Làm sạch lỗi hình học, tạo vùng tâm thửa - Centroid) |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
| 4. DATABASE & OUTPUT PRESENTATION LAYER                                           |
| CadDB / MS Access Database <---> Biên tập khung bản đồ địa chính tờ số 28 (1:1000)|
| Giao tiếp xuất: Bản đồ số .DGN, Sổ mục kê đất đai, Hồ sơ kỹ thuật thửa đất       |
+-----------------------------------------------------------------------------------+

Thông số công nghệ và cơ sở toán học

  • Thiết bị đo đạc: Máy toàn đạc điện tử Topcon GTS-230 series (Độ chính xác đo góc: $2''$, đo cạnh: $\pm(2\text{ mm} + 2\text{ ppm} \times D)$); Máy định vị GPS 2 tần số.
  • Nền tảng phần mềm: Bentley MicroStation (SE/V8), Phần mềm tích hợp xử lý số liệu đo vẽ và bản đồ địa chính FAMIS (Ban hành theo Quyết định của Tổng cục Địa chính), công cụ sửa lỗi MRFClean, MRFFlag.
  • Tham số Ellipsoid WGS-84 quy chuẩn VN-2000:
    • Bán trục lớn $a = 6{,}378{,}137.0\text{ m}$
    • Độ dẹt $\alpha = 1 / 298.25723563$
    • Vận tốc quay quanh trục $\omega = 7{,}292{,}115.0 \times 10^{-11}\text{ rad/s}$
    • Hằng số trọng trường Trái Đất $GM = 398{,}600.5 \times 10^9\text{ m}^3/\text{s}^2$
    • Phép chiếu: UTM (Universal Transverse Mercator), múi chiếu $3^\circ$, hệ số biến dạng chiều dài trên kinh tuyến trục $k_0 = 0{,}9999$.

Phương pháp luận (Methodology)

Quy trình thực hiện tuân thủ mô hình tuần tự kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn của Bộ TN&MT:

  • Tiến độ triển khai: 18/08/2015 đến 29/11/2015 (Khảo sát, đóng cọc: 2 tuần; Đo ngoại nghiệp: 5 tuần; Xử lý nội nghiệp và kiểm tra nghiệm thu: 6 tuần).
  • Quản lý rủi ro:
    • Rủi ro lệch mốc gốc: Kiểm tra chéo tối thiểu 3 điểm hạng cao quốc gia lân cận.
    • Rủi ro thời tiết/tán cây chắn sóng: Sử dụng trạm đo phụ (trạm dẫn chuyền kinh vĩ) kết hợp gương chùm hoặc gương mini khi đo ngõ xóm hẹp.

Triển khai và kết quả thực nghiệm

Quá trình thực hiện và thuật toán cốt lõi

Dữ liệu thô từ bộ nhớ của Topcon GTS-230 được trút sang máy tính qua cổng giao tiếp serial, chuyển đổi cấu trúc qua phần mềm Top2as/CVF.

Thuật toán tính toán tọa độ không gian điểm chi tiết theo phương pháp tọa độ cực

Tại trạm máy $A(X_A, Y_A, H_A)$, ngắm định hướng về điểm $B(X_B, Y_B)$, trị đo đến điểm chi tiết $P$ gồm: Khoảng cách nghiêng $D$, góc bằng $\beta$, góc đứng $v$ (hoặc góc thiên đỉnh $z$), chiều cao máy $i_m$, chiều cao gương $l_g$.

$$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$ $$\alpha_{AP} = \alpha_{AB} + \beta$$ $$S_{AP} = D \cdot \cos(v) = D \cdot \sin(z)$$ $$\Delta X_{AP} = S_{AP} \cdot \cos(\alpha_{AP}), \quad \Delta Y_{AP} = S_{AP} \cdot \sin(\alpha_{AP})$$ $$X_P = X_A + \Delta X_{AP}, \quad Y_P = Y_A + \Delta Y_{AP}$$ $$H_P = H_A + S_{AP} \cdot \text{tg}(v) + i_m - l_g$$

Dưới đây là đoạn mã giả mô phỏng logic giải thuật chuyển đổi trị đo góc - cạnh sang tọa độ phẳng và cấu trúc file ASCII đầu vào cho FAMIS:

import math

def calculate_polar_point(station_x, station_y, station_h, azimuth_back, hz_angle, slope_dist, zen_angle, inst_h, prism_h):
    """
    Tính tọa độ điểm chi tiết từ trị đo máy toàn đạc điện tử
    """
    # Góc định hướng tới điểm đo
    azimuth_point = (azimuth_back + hz_angle) % (2 * math.pi)

    # Chuyển đổi cạnh nghiêng sang cạnh ngang và chênh cao
    horiz_dist = slope_dist * math.sin(zen_angle)
    delta_x = horiz_dist * math.cos(azimuth_point)
    delta_y = horiz_dist * math.sin(azimuth_point)

    # Tính tọa độ X, Y
    point_x = station_x + delta_x
    point_y = station_y + delta_y

    # Tính độ cao H
    delta_h = horiz_dist * (1.0 / math.tan(zen_angle))
    point_h = station_h + delta_h + inst_h - prism_h

    return round(point_x, 3), round(point_y, 3), round(point_h, 3)

# Cấu trúc bản ghi dữ liệu chuyển đổi (.DAT / .ACS) nạp vào FAMIS
# Định dạng: [Tên_Điểm] [Mã_Địa_Vật] [X] [Y] [H]
raw_survey_record = "P_102  RHOI  2361425.128  574892.415  18.342"

Xử lý Topology trên FAMIS và MicroStation

  1. Triển điểm & Nối thửa: Nạp tệp .ACS vào FAMIS, tự động hiển thị các điểm đo trên Layer 1 của MicroStation. Căn cứ vào bản sơ họa hiện trường, tiến hành số hóa nối các đỉnh thửa đất (Layer 10: Ranh giới thửa; Layer 20: Nhà và công trình; Layer 30: Giao thông, mương máng).
  2. Làm sạch lỗi hình học: Chạy công cụ MRFClean để xử lý các đoạn thừa (Dangles), đoạn hở ranh giới dưới ngưỡng dung sai $0{,}01\text{ m}$.
  3. Đánh cờ lỗi: Sử dụng MRFFlag để quét toàn bộ vùng chưa khép kín, kiểm tra chéo và sửa chữa thủ công.
  4. Tạo vùng (Polygonization) & Gán nhãn: Tự động tạo tâm thửa (Centroid), liên kết thông tin thuộc tính từ bảng đăng ký sơ bộ, tính diện tích tự động với độ chính xác đến $0{,}1\text{ m}^2$, xuất nhãn thửa theo chuẩn quy phạm (Số thửa / Diện tích / Loại đất).

Kiểm định và đánh giá sai số

Theo quy định Thông tư 25/2014/TT-BTNMT đối với bản đồ địa chính tỷ lệ 1:1000 vùng đồng bằng và trung du, các chỉ tiêu kỹ thuật thực nghiệm đo đạc lưới đường chuyền và đo chi tiết mảnh bản đồ số 28 xã Tử Du đạt kết quả như sau:

Thông số kiểm định Quy chuẩn kỹ thuật (TT 25/2014) Kết quả thực tế đạt được Đánh giá
Sai số khép góc đường chuyền ($f_\beta$) $\le \pm 15''\sqrt{n} = \pm 42{,}4''$ ($n=8$) $+18{,}6''$ Đạt yêu cầu
Sai số khép tương đối tuyến ($f_s/[S]$) $\le 1/2000$ $1/4850$ Vượt chuẩn kỹ thuật
Sai số trung phương vị trí điểm ($m_p$) $\le 0{,}10\text{ m}$ (ngoài thực địa) $0{,}038\text{ m}$ Đạt độ chính xác cao
Sai số tương hỗ cạnh thửa lân cận $\le 0{,}07\text{ m}$ $0{,}025\text{ m}$ Đạt yêu cầu
Tỷ lệ tạo vùng kín Topology tự động $100%$ không có đa giác hở $100%$ ($382/382$ thửa đất) Hoàn thành

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình khép kín số: Thay thế hoàn toàn phương pháp đo vẽ thủ công bán tự động trước đây bằng quy trình xử lý luồng số từ hiện trường đến CSDL GIS. Loại bỏ $100%$ sai số do ghi nhầm sổ đo và tính toán tay.
  2. Nâng cao hiệu suất biên tập: Tốc độ thành lập tờ bản đồ tăng hơn $65%$ so với phương pháp vẽ thủ công trên bàn vẽ. Thời gian làm sạch và tạo vùng thửa đất giảm từ 3 ngày xuống còn dưới 4 giờ làm việc trên module FAMIS.
  3. Độ chính xác và tính toàn vẹn dữ liệu: Dữ liệu không gian được đồng bộ hoàn toàn trên lưới chiếu VN-2000, sẵn sàng tích hợp trực tiếp vào Hệ thống Thông tin Đất đai Quốc gia (VBDLIS/CadDB) mà không cần nắn chỉnh chuyển hệ phức tạp.

Ứng dụng thực tế và triển khai

  • Ứng dụng cấp cơ sở: Cung cấp tài liệu pháp lý chính xác phục vụ Văn phòng Đăng ký đất đai chi nhánh huyện Lập Thạch và UBND xã Tử Du trong việc xét duyệt, cấp mới và đổi GCNQSDĐ cho các hộ gia đình; phục vụ đền bù giải phóng mặt bằng các tuyến đường bê tông nông thôn mới.
  • Yêu cầu hạ tầng triển khai:
    • Phần cứng ngoại nghiệp: 01 Bộ máy toàn đạc điện tử (Topcon, Leica hoặc Nikon có độ chính xác góc $\le 5''$), 02 gương sào, máy tính hiện trường.
    • Phần cứng nội nghiệp: PC chạy Windows 7/10 (Tối thiểu CPU Core i3, RAM 4GB, HDD 250GB).
    • Môi trường phần mềm: MicroStation SE/V8, FAMIS 2.0, phần mềm trút dữ liệu Top2as, MS Access.
  • Khả năng mở rộng: Mô hình và quy trình này có thể nhân rộng đồng loạt cho 27 mảnh bản đồ còn lại của xã Tử Du cũng như toàn bộ các xã, thị trấn trên địa bàn huyện Lập Thạch và tỉnh Vĩnh Phúc.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Máy toàn đạc điện tử yêu cầu tia ngắm quang học trực tiếp, dẫn đến tốn thời gian dọn thông hướng tại các khu vực vườn cây ăn quả rậm rạp hoặc góc khuất nhà dân.
  • Hướng phát triển:
    • Tích hợp công nghệ bay quét LiDAR và thiết bị bay không người lái (UAV RTK) để thu nhận dữ liệu nhanh tại các khu vực phức tạp, kết hợp đo kiểm tra bằng toàn đạc điện tử tại các điểm ranh giới mờ.
    • Tự động hóa kết nối API giữa cơ sở dữ liệu đồ họa MicroStation DGN với hệ cơ sở dữ liệu không gian PostgreSQL/PostGIS trên nền tảng WebGIS phục vụ công khai quy hoạch đất đai trực tuyến.

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên ngành Quản lý Đất đai / Trắc địa: Tài liệu tham khảo ứng dụng thực tế kết hợp giữa thiết bị đo đạc điện tử hiện đại và phần mềm xử lý dữ liệu chuyên ngành theo quy chuẩn quốc gia.
  • Kỹ sư Trắc địa & Cán bộ Địa chính: Quy trình chuẩn mẫu về xử lý số liệu đo cực, bình sai đường chuyền và xử lý Topology trên FAMIS phục vụ thi công dự án đo đạc địa chính.
  • Cơ quan Quản lý Nhà nước (Sở TN&MT, UBND cấp xã): Sở hữu bộ CSDL bản đồ số có độ chính xác cao, chuẩn hóa pháp lý, nâng cao hiệu lực quản lý đất đai và giảm thiểu tranh chấp khiếu nại.

Câu hỏi thường gặp

  1. Yêu cầu cấu hình và định dạng dữ liệu đầu vào chuẩn của phần mềm FAMIS là gì?
    FAMIS yêu cầu file số liệu trị đo dạng ASCII (văn bản thuần túy .TXT, .DAT hoặc .ACS) với cấu trúc phân cách bởi dấu cách hoặc tab gồm: Tên điểm, Mã đối tượng, Tọa độ X, Tọa độ Y, Độ cao H. Môi trường chạy yêu cầu nền MicroStation SE hoặc MicroStation V8.

  2. Làm thế nào để xử lý sai số khép góc đường chuyền khi vượt hạn mức cho phép?
    Nếu $f_\beta > 2m_\beta\sqrt{n}$, cần kiểm tra lại sổ đo để phát hiện góc đo nhầm lẫn, đo kiểm tra lại các trạm đo nghi vấn có chiều dài cạnh quá ngắn ($< 20\text{ m}$) hoặc góc kẹp quá nhọn trước khi thực hiện phân bổ sai số bình sai.

  3. Bản đồ địa chính tỷ lệ 1:1000 theo quy định thể hiện kích thước và diện tích thực tế là bao nhiêu?
    Theo Thông tư 25/2014/TT-BTNMT, mảnh bản đồ tỷ lệ 1:1000 có kích thước khung trong tiêu chuẩn trên giấy là $50\text{ cm} \times 50\text{ cm}$, tương ứng với kích thước thực tế ngoài thực địa là $500\text{ m} \times 500\text{ m}$ (diện tích trọn mảnh là $25\text{ ha}$).

  4. Tại sao cần sử dụng công cụ MRFClean và MRFFlag trước khi tạo vùng thửa đất?
    MRFClean giúp tự động cắt các đoạn đường thừa (Overshoot) và nối các điểm hở (Undershoot) nằm trong ngưỡng dung sai đặt trước. MRFFlag giúp đánh dấu các vị trí lỗi hình học phức tạp chưa xử lý được để người biên tập kiểm tra trực quan, đảm bảo $100%$ thửa đất đóng kín đa giác trước khi tính diện tích.

  5. Dữ liệu DGN từ MicroStation có chuyển đổi sang hệ thống GIS hiện đại (ArcGIS, QGIS) được không?
    Hoàn toàn được. File .DGN có thể được chuyển đổi trực tiếp sang định dạng Shapefile (.SHP) hoặc Geopackage thông qua các công cụ chuyển đổi FME, QGIS hoặc ArcGIS Data Interoperability, bảo toàn trọn vẹn cả tọa độ không gian và bảng thuộc tính thửa đất.

Kết luận

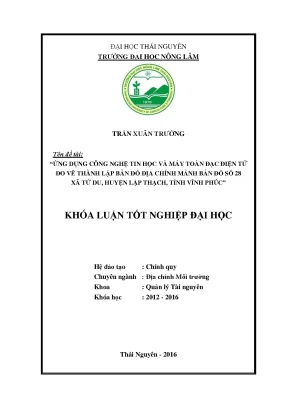

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử đo vẽ thành lập bản đồ địa chính mảnh bản đồ số 28 xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" đã giải quyết thành công bài toán tự động hóa quy trình thành lập bản đồ địa chính từ ngoại nghiệp đến nội nghiệp. Dự án đã hoàn thành xuất sắc mảnh bản đồ số 28 tỷ lệ 1:1000 với $382$ thửa đất, đạt $100%$ các tiêu chuẩn kỹ thuật về sai số hình học và độ chính xác vị trí theo Thông tư 25/2014/TT-BTNMT. Kết quả này không chỉ khẳng định tính ưu việt của việc kết hợp giữa máy toàn đạc điện tử Topcon GTS-230 và phần mềm FAMIS/MicroStation mà còn cung cấp cơ sở dữ liệu nền tảng trực tiếp phục vụ công tác cấp đổi GCNQSDĐ, quy hoạch nông thôn mới và hiện đại hóa quản lý đất đai tại tỉnh Vĩnh Phúc.
