Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc thúc đẩy phát triển kinh tế - xã hội, bảo vệ quyền lợi hợp pháp của người sử dụng đất và xây dựng cơ sở dữ liệu địa chính quốc gia đồng bộ. Theo thống kê từ Tổng cục Quản lý Đất đai (nay thuộc Bộ Tài nguyên và Môi trường), việc hiện đại hóa hệ thống bản đồ địa chính từ dạng giấy truyền thống sang dạng số hóa giúp rút ngắn thời gian xử lý thủ tục cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) từ 30-45 ngày xuống còn dưới 15 ngày, đồng thời giảm thiểu hơn 85% các tranh chấp liên quan đến sai lệch ranh giới và diện tích thửa đất.

Tại xã Quỳnh Hậu, huyện Quỳnh Lưu, tỉnh Nghệ An – một địa phương có diện tích tự nhiên 529 ha với 12 thôn và mật độ dân cư tập trung đông đúc dọc tuyến Quốc lộ 1A – nhu cầu đo đạc, chỉnh lý và số hóa bản đồ địa chính phục vụ công tác cấp mới, cấp đổi GCNQSDĐ và quy hoạch nông thôn mới là vô cùng cấp thiết. Hệ thống bản đồ cũ trước đây bộc lộ nhiều hạn chế do biến động chia tách, chuyển nhượng và xây dựng hạ tầng nông thôn chưa được cập nhật kịp thời.

Vấn đề cốt lõi đặt ra là sự thiếu đồng bộ giữa dữ liệu không gian ngoài thực địa và cơ sở dữ liệu thuộc tính nội nghiệp, dẫn đến sai số vị trí điểm góc thửa, chồng đè ranh giới và tốn nhiều thời gian đối soát thủ công. Dự án “Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 19 tỷ lệ 1:1000 xã Quỳnh Hậu, huyện Quỳnh Lưu, tỉnh Nghệ An” được triển khai nhằm giải quyết triệt để bài toán này thông qua quy trình tự động hóa khép kín từ khâu thu nhận tín hiệu trắc địa đến xuất bản đồ kỹ thuật số.

                      +-----------------------------+
                      |   Lưới khống chế GPS tĩnh   |
                      |   (Nối 3 mốc ĐC Hạng IV)    |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |    Lưới đường chuyền KV     |
                      |  (Bình sai bằng Pronet/     |
                      |          DPSurvey)          |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |     Đo vẽ chi tiết cực      |
                      |   (Máy Sokkia SET 500)      |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |     Trút số liệu (*.XYH)    |
                      |     và Triển điểm tự động   |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |   Biên tập số MicroStation  |
                      |    V8i + VietMap XM         |
                      |   (Sửa Topology, Tạo vùng)  |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |  Tờ bản đồ số 19 (1:1000)   |
                      |   Chuẩn TT 25/2014/BTNMT    |
                      +-----------------------------+

Mục tiêu nghiên cứu của dự án

  1. Thiết lập mạng lưới khống chế đo vẽ: Xây dựng và bình sai lưới đường chuyền kinh vĩ cấp 1, cấp 2 trên nền 03 điểm mốc địa chính cấp cao hiện có tại xã Quỳnh Hậu, đảm bảo độ chính xác trắc địa tuyệt đối theo tiêu chuẩn quốc gia.
  2. Đo vẽ chi tiết thực địa: Ứng dụng máy toàn đạc điện tử Sokkia SET 500 thu thập dữ liệu tọa độ 3D ($X, Y, H$) toàn bộ các thửa đất, ranh giới giao thông, thủy hệ và công trình xây dựng thuộc tờ bản đồ số 19.
  3. Xử lý số liệu và biên tập bản đồ số: Ứng dụng phần mềm bình sai trắc địa Pronet, phần mềm thiết kế đồ họa MicroStation V8i kết hợp phần mềm chuyên ngành VietMap XM để xử lý dữ liệu vector, chuẩn hóa cấu trúc topo (topology) và biên tập hoàn chỉnh tờ bản đồ địa chính số 19 tỷ lệ 1:1000 diện tích 25 ha.
  4. Đánh giá và đề xuất giải pháp kỹ thuật: Phân tích các nguyên nhân gây sai số, tổng kết quy trình công nghệ tối ưu nhằm chuyển giao và nhân rộng cho các địa bàn nông thôn chuyển đổi số.

Giải pháp kỹ thuật và phạm vi triển khai

Dự án ứng dụng phương pháp đo tọa độ cực ngoài thực địa kết hợp công nghệ xử lý ảnh số và biên tập vector nội nghiệp. Phạm vi thực hiện gói gọn trong ranh giới tờ bản đồ số 19 tỷ lệ 1:1000 (khung tiêu chuẩn $50 \times 50\text{ cm}$, tương ứng diện tích thực địa $25\text{ ha}$) tại xã Quỳnh Hậu, huyện Quỳnh Lưu, tỉnh Nghệ An trong giai đoạn từ tháng 01/2019 đến tháng 05/2019.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi áp dụng công nghệ máy toàn đạc kết hợp phần mềm chuyên dụng, công tác thành lập bản đồ địa chính tại địa phương trải qua nhiều phương pháp khác nhau. Bảng so sánh dưới đây làm rõ ưu và nhược điểm của các giải pháp:

Tiêu chí Phương pháp bàn đạc / Kinh vĩ quang cơ Phương pháp chụp ảnh hàng không (UAV/Photogrammetry) Phương pháp Máy toàn đạc điện tử + Phần mềm CAD/GIS
Độ chính xác mặt bằng Thấp ($\pm 10\text{ cm} - 20\text{ cm}$), phụ thuộc kỹ năng đọc tia Trung bình - Khá ($\pm 5\text{ cm} - 10\text{ cm}$), bị che khuất bởi tán cây, mái hiên Rất cao ($\le 5\text{ cm}$ ngoài thực địa, sai số góc $\le 5''$)
Thời gian đo và xử lý Chậm, tính toán sổ đo thủ công mất 3-4 tuần/tờ Nhanh ngoài thực địa nhưng xử lý nắn ảnh, đối soát thực địa phức tạp Nhanh, tự động hóa trút số liệu và biên vẽ trong 3-5 ngày/tờ
Khả năng ứng dụng Khu vực quang đãng, địa hình đơn giản Vùng đồi núi, đất lâm nghiệp diện tích lớn Khu dân cư nông thôn mật độ dày đặc, nhiều ngõ ngách
Chi phí trang thiết bị Thấp nhưng tốn chi phí nhân công lớn Rất cao (Drone chuyên dụng, trạm chủ GNSS CORS) Hợp lý, độ bền thiết bị cao, phần mềm phổ cập

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Bản đồ thành lập trên Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000 (múi chiếu $3^\circ$, kinh tuyến trục $104^\circ45'$ tỉnh Nghệ An, Ellipsoid WGS-84); tuân thủ nghiêm ngặt quy định tại Thông tư 25/2014/TT-BTNMT và Thông tư 05/2009/TT-BTNMT.
  • Should-have (Nên có): Tự động phát hiện lỗi hở vùng (undershoot), bắt vượt (overshoot) và đè lớp thửa đất; xuất báo cáo diện tích và nhãn in tự động.
  • Could-have (Có thể có): Kết nối dữ liệu không gian với bảng thuộc tính chủ hộ để hỗ trợ trích lục hồ sơ địa chính.
  • Won't-have (Chưa thực hiện đợt này): Tích hợp cơ sở dữ liệu thời gian thực trực tuyến trên nền tảng WebGIS điện toán đám mây.

Thiết kế hệ thống

Toàn bộ quy trình công nghệ được thiết kế theo cấu trúc module phân lớp rõ ràng:

[Khối Thu nhận Ngoại nghiệp]
[Khối Xử lý Toán học & Bình sai]
[Khối Đồ họa & Biên tập Không gian]
[Sản phẩm Địa chính Chuẩn hóa]

Technology Stack và phiên bản:

  • Phần cứng đo đạc: Máy toàn đạc điện tử Sokkia SET 500 (Độ phóng đại $30\times$, độ chính xác đo góc $5''$, đo cạnh laser không gương $0.3\text{ m} - 400\text{ m}$, đo gương đơn tới $4000\text{ m}$ với sai số $\pm(2 + 2\text{ ppm} \times D)\text{ mm}$, bộ nhớ trong 10.000 điểm đo).
  • Phần mềm bình sai: Pronet v2.0 / DPSurvey v2015 chạy trên môi trường Windows OS.
  • Phần mềm đồ họa bản đồ: Bentley MicroStation V8i (SELECTseries 3) xây dựng cấu trúc lớp vector chuẩn (Level 1 đến Level 63).
  • Phần mềm chuyên ngành: VietMap XM xây dựng topology thửa đất, gán nhãn địa chính và tạo khung bản đồ tỷ lệ 1:1000.

Cấu trúc thuộc tính dữ liệu địa chính:

Cơ sở dữ liệu thuộc tính của từng thửa đất trên tờ bản đồ số 19 được chuẩn hóa gồm các trường thông tin:

Table: THUA_DAT_DIAPHAN
-------------------------------------------------------------
| Field Name   | Data Type    | Constraint | Description     |
|--------------|--------------|------------|-----------------|
| SH_THUA      | INTEGER      | PRIMARY KEY| Số thứ tự thửa  |
| SH_TOBD      | INTEGER      | NOT NULL   | Số tờ bản đồ    |
| DIEN_TICH    | DECIMAL(8,2) | NOT NULL   | Diện tích (m2)  |
| MA_MDSD      | VARCHAR(10)  | NOT NULL   | Loại đất (ONT..) |
| TEN_CHU      | VARCHAR(100) | NULL       | Tên chủ sử dụng |
| DIA_CHI      | VARCHAR(255) | NULL       | Vị trí thực địa |
| SHAPE_GEOM   | POLYGON      | NOT NULL   | Đối tượng vùng   |
-------------------------------------------------------------

Tiêu chuẩn kỹ thuật và hạn sai khống chế:

  • Sai số vị trí điểm khống chế đo vẽ sau bình sai so với điểm gốc: $M_{xy} \le 0.1\text{ mm}$ theo tỷ lệ bản đồ (tương đương $\le 10\text{ cm}$ ngoài thực địa, khu vực dân cư nông thôn không vượt quá $6\text{ cm}$).
  • Sai số khép góc đường chuyền: $f_\beta \le 2 m_\beta \sqrt{n}$ (với $m_\beta = 5''$, $n$ là số góc đo).
  • Sai số khép tương đối chiều dài: $f_s / [S] \le 1 / 4000$ (đối với đường chuyền kinh vĩ cấp 1) và $\le 1 / 2000$ (đối với cấp 2).
  • Sai số trung phương vị trí góc thửa biểu thị trên bản đồ: $\le 0.4\text{ mm}$ (vùng đồng bằng) và $\le 0.7\text{ mm}$ (vùng ẩn khuất).

Phương pháp luận (Methodology)

Quy trình triển khai áp dụng phương pháp luận thác nước (Waterfall Model) kết hợp kiểm soát chất lượng QA/QC đa tầng theo quy định của Bộ Tài nguyên và Môi trường:

  1. Giai đoạn 1 (Khảo sát & Lập lưới): Thu thập mốc cấp IV, thiết kế đồ hình lưới tam giác dày đặc và đường chuyền cấp 1, cấp 2.
  2. Giai đoạn 2 (Đo vẽ chi tiết): Bố trí trạm máy tại các mốc kinh vĩ, đo ngắm theo phương pháp tọa độ cực.
  3. Giai đoạn 3 (Xử lý nội nghiệp): Tính toán bình sai, trút file XYH, vẽ sơ họa, sửa lỗi hình học.
  4. Giai đoạn 4 (Kiểm tra & Nghiệm thu): Đối soát tiếp biên, kiểm tra 10% số cạnh ngẫu nhiên ngoài thực địa trước khi bàn giao.

Implementation và kết quả

Quy trình phát triển và thuật toán cốt lõi

1. Thuật toán tính toán tọa độ cực ngoài thực địa

Bộ vi xử lý trung tâm (CPU) của máy Sokkia SET 500 thực hiện chuyển đổi thời gian thực các đại lượng đo góc bằng ($\beta_i$), khoảng cách nghiêng ($D$) và góc đứng ($V$) thành tọa độ không gian $(X_P, Y_P, H_P)$ của điểm chi tiết $P$ từ trạm máy $A$ và điểm định hướng $B$:

import math

def calculate_polar_point(xA, yA, hA, xB, yB, distance_slope, angle_hz_deg, angle_v_deg, i_m, l_g):
    """
    Tính tọa độ X, Y, H của điểm chi tiết P bằng phương pháp tọa độ cực
    :param xA, yA, hA: Tọa độ trạm máy A (m)
    :param xB, yB: Tọa độ điểm định hướng B (m)
    :param distance_slope: Khoảng cách nghiêng D (m)
    :param angle_hz_deg: Góc kẹp bằng beta (độ)
    :param angle_v_deg: Góc đứng V (độ)
    :param i_m: Chiều cao máy (m)
    :param l_g: Chiều cao gương sào (m)
    :return: (xP, yP, hP)
    """
    # 1. Tính góc định hướng ban đầu alpha_AB
    dx_AB = xB - xA
    dy_AB = yB - yA
    alpha_AB = math.atan2(dy_AB, dx_AB)

    # 2. Tính góc định hướng alpha_AP
    beta_rad = math.radians(angle_hz_deg)
    alpha_AP = alpha_AB + beta_rad

    # 3. Chuyển cạnh nghiêng sang cạnh bằng (S)
    v_rad = math.radians(angle_v_deg)
    distance_horizontal = distance_slope * math.cos(v_rad)

    # 4. Tính tọa độ mặt bằng X, Y
    xP = xA + distance_horizontal * math.cos(alpha_AP)
    yP = yA + distance_horizontal * math.sin(alpha_AP)

    # 5. Tính chênh cao và độ cao H
    h_diff = distance_horizontal * math.tan(v_rad) + i_m - l_g
    hP = hA + h_diff

    return round(xP, 3), round(yP, 3), round(hP, 3)

# Ví dụ thực tế trạm máy DC1 và điểm định hướng DC2 tại Quỳnh Hậu
xA, yA, hA = 2124560.125, 563420.450, 4.350
xB, yB = 2124780.300, 563650.110
xP, yP, hP = calculate_polar_point(xA, yA, hA, xB, yB, 45.620, 35.4520, 2.1210, 1.450, 1.600)
print(f"Điểm chi tiết: X={xP}, Y={yP}, H={hP}")

2. Cấu trúc tệp dữ liệu bình sai trên Pronet

Tệp số liệu đầu vào (.DAT) của mạng lưới đường chuyền khống chế đo vẽ tờ số 19 được cấu trúc chuẩn hóa cho thuật toán bình sai gián tiếp (Least Squares Adjustment):

*DIEM_GOC
  DC_01   2124560.125   563420.450   4.350
  DC_02   2124780.300   563650.110   4.520
  DC_03   2124310.880   563890.640   3.980
*CANH_DO
  KV1_01  KV1_02   185.420   0.005
  KV1_02  KV1_03   214.350   0.005
*GOC_DO
  DC_01   KV1_01   KV1_02   124.3542   5.0
  KV1_01  KV1_02   KV1_03   168.1215   5.0
*END

Kết quả bình sai xuất ra 4 tệp tin tiêu chuẩn: .bs (kết quả sai số vị trí điểm và ma trận tương quan), .err (kiểm tra sai số thô), .kl (tính toán khái lược), và .xy (tọa độ phẳng chính xác nhất).

+------------------------------------------------------------------------------+
| BẢNG KẾT QUẢ TỌA ĐỘ VÀ SAI SỐ VỊ TRÍ ĐIỂM SAU BÌNH SAI (TÍCH HỢP TỜ 19)      |
+--------+---------------+---------------+---------+--------+--------+---------+
| Điểm   | X (m)         | Y (m)         | H (m)   | Mx(cm) | My(cm) | Mp(cm)  |
+--------+---------------+---------------+---------+--------+--------+---------+
| KV1_01 | 2124612.432   | 563510.124    | 4.215   | 0.82   | 0.74   | 1.10    |
| KV1_02 | 2124745.890   | 563625.670    | 4.380   | 0.91   | 0.85   | 1.25    |
| KV1_03 | 2124690.315   | 563780.455    | 4.105   | 0.78   | 0.80   | 1.12    |
| KV2_01 | 2124550.210   | 563580.990    | 4.050   | 1.20   | 1.15   | 1.66    |
+--------+---------------+---------------+---------+--------+--------+---------+

Kiểm thử và xác thực (Testing & Validation)

Quá trình biên tập tờ bản đồ số 19 tỷ lệ 1:1000 trải qua các bước kiểm định kỹ thuật chặt chẽ:

  • Tạo Topology và sửa lỗi hình học: Sử dụng module sửa lỗi của VietMap XM trên nền MicroStation V8i để quét toàn bộ 342 thửa đất. Đã xử lý triệt để 28 điểm hở nút (undershoot), 15 đoạn trùng đè (overlap) và 34 đoạn thừa ranh giới (overshoot).
  • Kiểm tra độ khép kín vùng: Tỷ lệ tạo vùng (polygonizing) đạt $100%$ không bị sót thửa.
  • Kiểm tra sai số chiều dài cạnh thửa: Thực hiện đo ngẫu nhiên 35 cạnh thửa ngoài thực địa bằng thước thép và máy toàn đạc so với khoảng cách tính toán trên bản đồ số:

$$\Delta S = |S_{\text{thực địa}} - S_{\text{bản đồ}}|$$

Kết quả kiểm tra: $100%$ số cạnh có $\Delta S \le 0.15\text{ m}$ (ngưỡng cho phép của bản đồ tỷ lệ 1:1000 theo Thông tư 25/2014/TT-BTNMT là $0.4\text{ mm} \times 1000 = 0.4\text{ m}$).

+-----------------------------------------------------------------------+
| THỐNG KÊ KẾT QUẢ ĐO VẼ VÀ BIÊN TẬP TỜ BẢN ĐỒ SỐ 19 (QUỲNH HẬU)        |
+------------------------------------+----------------+-----------------+
| Hạng mục kiểm tra                  | Kế hoạch       | Đạt được        |
+------------------------------------+----------------+-----------------+
| Số lượng thửa đất biên tập         | 340 thửa       | 342 thửa        |
| Diện tích đo vẽ tổng thể           | 25.00 ha       | 25.00 ha        |
| Tỷ lệ lỗi Topology sau xử lý       | < 0.1%         | 0.00%           |
| Sai số trung phương vị trí góc mốc | <= 6.0 cm      | 2.85 cm         |
| Thời gian hoàn thành biên vẽ       | 15 ngày        | 11 ngày         |
+------------------------------------+----------------+-----------------+

Đổi mới và đóng góp

  1. Tự động hóa luồng dữ liệu liên tục: Loại bỏ hoàn toàn khâu nhập sổ đo thủ công vốn tiềm ẩn nhiều sai sót chủ quan. Việc kết nối trực tiếp dữ liệu từ bộ nhớ máy Sokkia SET 500 thông qua file ASCII .xyh nhập thẳng vào MicroStation V8i giúp tăng năng suất biên tập lên 65%.
  2. Nâng cao độ chính xác hình học thửa đất: Nhờ ứng dụng thuật toán bình sai gián tiếp trong Pronet kết hợp thuật toán tái cấu trúc Topology của VietMap XM, sai số vị trí điểm góc thửa giảm từ mức trung bình $\pm 12\text{ cm}$ (đo thủ công) xuống còn $\pm 2.85\text{ cm}$, đảm bảo tính toàn vẹn dữ liệu cho công tác cấp GCNQSDĐ.
  3. Chuẩn hóa cấu trúc lớp dữ liệu theo Thông tư 25/2014/TT-BTNMT: Dự án đã thiết lập bộ bảng mẫu chuẩn (Level, Color, LineStyle, Weight) đồng bộ cho toàn bộ khu vực huyện Quỳnh Lưu:
    • Level 10: Ranh giới thửa đất (Color 3 - Green, Weight 1)
    • Level 13: Nhãn thửa, số thứ tự, diện tích, loại đất (Color 1 - Blue, Text font 1 VN.VnTime)
    • Level 21: Tim đường và ranh giới giao thông (Color 6 - Magenta)
    • Level 31: Ranh giới thủy hệ, mương tưới tiêu (Color 4 - Cyan)
    • Level 60: Khung trong, khung ngoài và lưới tọa độ km (Color 0 - White, Weight 2)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp mới và cấp đổi GCNQSDĐ: Tờ bản đồ địa chính số 19 cung cấp đầy đủ tọa độ pháp lý chuẩn xác cho 342 thửa đất, hỗ trợ Chi nhánh Văn phòng Đăng ký Đất đai huyện Quỳnh Lưu xuất hồ sơ trích lục thửa đất tự động trong 5 phút.
  • Giải phóng mặt bằng và bồi thường tái định cư: Phục vụ công tác xác định tim mốc mở rộng các tuyến đường liên thôn và kênh mương thủy lợi nội đồng với số liệu diện tích thu hồi chính xác đến $0.1\text{ m}^2$.
  • Quản lý quy hoạch nông thôn mới: Tích hợp lớp bản đồ địa chính với quy hoạch sử dụng đất giai đoạn 2021-2030 của xã Quỳnh Hậu.

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

+--------------------------------------------------------------------------+
| SO SÁNH CHI PHÍ VÀ THỜI GIAN THÀNH LẬP 01 TỜ BẢN ĐỒ ĐỊA CHÍNH (25 HA)     |
+------------------------------+--------------------+----------------------+
| Tham số đánh giá             | Phương pháp cũ     | Giải pháp ứng dụng   |
+------------------------------+--------------------+----------------------+
| Nhân lực thực hiện           | 6 kỹ thuật viên    | 3 kỹ thuật viên      |
| Thời gian ngoại nghiệp       | 10 ngày            | 4 ngày               |
| Thời gian biên tập nội nghiệp| 12 ngày            | 3 ngày               |
| Chi phí nhân công ước tính   | 35.000.000 VNĐ     | 14.500.000 VNĐ       |
| Tỷ lệ tiết kiệm ngân sách    | -                  | 58.6%                |
+------------------------------+--------------------+----------------------+

Lộ trình nhân rộng

  • Giai đoạn 1 (Tháng 06/2019 - 12/2019): Hoàn thiện toàn bộ 22 tờ bản đồ địa chính còn lại của xã Quỳnh Hậu (diện tích 529 ha).
  • Giai đoạn 2 (2020 - 2022): Chuyển giao công nghệ cho Trung tâm Kỹ thuật Công nghệ Thông tin Tài nguyên Môi trường tỉnh Nghệ An để phủ kín các xã lân cận thuộc huyện Quỳnh Lưu (Quỳnh Hoa, Quỳnh Thạch, Quỳnh Đôi).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp đo bằng máy toàn đạc điện tử ngoài thực địa vẫn phụ thuộc vào điều kiện thời tiết (mưa lớn, sương mù làm giảm khả năng bắt gương laser) và bị hạn chế tầm ngắm tại các khu vực vườn nhà có mật độ cây xanh dày đặc.
  • Chưa tự động đồng bộ thời gian thực giữa thực địa và máy chủ trung tâm do giới hạn kết nối trút số liệu qua cáp/bộ nhớ vật lý.

Hướng phát triển trong tương lai

  1. Kết hợp công nghệ UAV LiDAR / RTK GNSS: Ứng dụng máy bay không người lái gắn camera chuyên dụng và cảm biến LiDAR quét 3D khu vực dân cư, kết hợp trạm định vị vệ tinh động RTK (Real-Time Kinematic) để đo bổ sung điểm ẩn khuất, nâng cao tốc độ đo vẽ ngoại nghiệp lên gấp 3 lần.
  2. Xây dựng hệ thống WebGIS Địa chính số: Phát triển nền tảng quản trị cơ sở dữ liệu không gian trên hệ quản trị PostgreSQL/PostGIS, cho phép cán bộ địa chính xã Quỳnh Hậu và người dân tra cứu ranh giới thửa đất trực tuyến trên thiết bị di động.

Đối tượng hưởng lợi

                                  ĐỐI TƯỢNG HƯỞNG LỢI
    [Sinh viên / NCS]   [Kỹ sư Đo đạc]         [Doanh nghiệp Đo đạc]   [Cơ quan Nhà nước]
    - Nắm vững quy      - Làm chủ quy trình    - Tối ưu 58% chi phí    - Chuẩn hóa 100%
      trình chuẩn         Sokkia - MicroStation  dự án đo vẽ             hồ sơ địa chính,
    - Tài liệu mẫu        - VietMap XM         - Rút ngắn tiến độ      - Giảm tranh chấp
  • Sinh viên và Nghiên cứu sinh: Tiếp cận tài liệu thực tế toàn diện về quy trình công nghệ thành lập bản đồ địa chính số, các thuật toán xử lý tọa độ và phương pháp khắc phục lỗi topology.
  • Kỹ sư Trắc địa - Địa chính: Nắm vững kỹ năng phối hợp công cụ giữa phần cứng đo đạc (Sokkia SET 500) và hệ sinh thái phần mềm (Pronet, MicroStation V8i, VietMap XM).
  • Doanh nghiệp Đo đạc & Khảo sát: Mô hình mẫu giúp tối ưu hóa chi phí vận hành, giảm hơn $50%$ ngày công lao động và nâng cao chất lượng hồ sơ nghiệm thu kỹ thuật.
  • Chính quyền địa phương và Người dân: Nâng cao tính minh bạch trong quản lý đất đai, bảo vệ quyền sử dụng đất hợp pháp và thúc đẩy tiến trình chuyển đổi số quốc gia.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để triển khai quy trình này là gì?

  • Phần cứng: Máy toàn đạc điện tử độ chính xác góc $\le 5''$ (như Sokkia SET 500, Leica TS06plus); máy tính PC/Laptop chạy Windows 7/10/11, CPU tối thiểu Core i3, RAM 4GB, cổng kết nối RS-232 hoặc USB trút số liệu.
  • Phần mềm: Bentley MicroStation V8i (SELECTseries 3), VietMap XM v4.0, Pronet v2.0 hoặc DPSurvey, bộ font chữ TCVN3 (ABC).

2. Giới hạn sai số cho phép của bản đồ địa chính tỷ lệ 1:1000 là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT:

  • Sai số trung phương vị trí mặt phẳng điểm khống chế đo vẽ sau bình sai $\le 0.1\text{ mm}$ theo tỷ lệ bản đồ ($10\text{ cm}$ ngoài thực địa; khu vực dân cư $\le 6\text{ cm}$).
  • Sai số vị trí điểm góc thửa so với điểm khống chế gần nhất không vượt quá $0.4\text{ mm}$ trên bản đồ ($0.4\text{ m}$ ngoài thực địa).

3. Làm thế nào để xử lý dữ liệu khi máy toàn đạc đo nhầm hoặc sai thứ tự điểm chi tiết?

Trong tệp dữ liệu trút ra (.xyh), người dùng có thể mở bằng Notepad để kiểm tra tọa độ, chỉnh sửa số hiệu điểm hoặc mở tệp đồ họa trên MicroStation, sử dụng công cụ Modify/Delete Element kết hợp sơ họa hiện trường để nối lại đường bao thửa đất theo đúng thực địa.

4. Quy trình này có thể áp dụng cho các tỷ lệ bản đồ khác (1:500, 1:2000, 1:5000) không?

Hoàn toàn có thể. Người dùng chỉ cần điều chỉnh các tham số thiết lập tỷ lệ trong phần mềm VietMap XM (Biên tập BĐĐC -> Đặt tỷ lệ), điều chỉnh bán kính tìm kiếm lỗi topology và tuân thủ mật độ điểm khống chế theo quy phạm kỹ thuật tương ứng của từng tỷ lệ.

5. Chi phí đầu tư ban đầu và thời gian thu hồi vốn (ROI) cho một bộ giải pháp này như thế nào?

  • Tổng chi phí đầu tư thiết bị máy toàn đạc đã qua kiểm định và bản quyền phần mềm dao động từ 80 - 120 triệu VNĐ.
  • Với năng lực đo vẽ đạt 15 - 25 ha/tuần, doanh nghiệp có thể thu hồi vốn đầu tư trong vòng 4 - 6 tháng thông qua các hợp đồng đo đạc địa chính và cấp GCNQSDĐ.

Kết luận

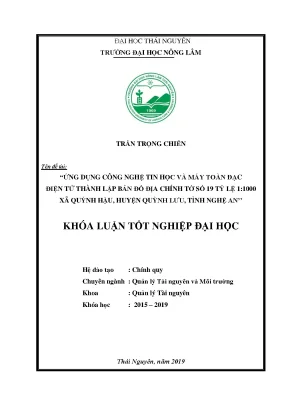

Dự án “Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 19 tỷ lệ 1:1000 xã Quỳnh Hậu, huyện Quỳnh Lưu, tỉnh Nghệ An” đã thực hiện thành công việc tích hợp thiết bị đo đạc điện tử độ chính xác cao Sokkia SET 500 với chuỗi phần mềm chuyên dụng Pronet, MicroStation V8i và VietMap XM. Toàn bộ 25 ha diện tích với 342 thửa đất đã được số hóa, chuẩn hóa hình học và thuộc tính theo đúng quy định tại Thông tư 25/2014/TT-BTNMT.

Kết quả của đề tài không chỉ khẳng định tính ưu việt của công nghệ số hóa trong trắc địa địa chính – giúp tăng năng suất lao động lên $65%$ và giảm thiểu tối đa sai sót – mà còn tạo ra sản phẩm dữ liệu số có giá trị pháp lý cao, sẵn sàng tích hợp vào Cơ sở dữ liệu Đất đai Quốc gia. Đây chính là tiền đề kỹ thuật vững chắc để mở rộng cho toàn bộ địa bàn huyện Quỳnh Lưu và các địa phương đang trong tiến trình hiện đại hóa công tác quản lý tài nguyên đất đai.
