Bối cảnh và vấn đề nghiên cứu

Sự phát triển kinh tế và tốc độ đô thị hóa nhanh chóng tại các thành phố lớn ở Việt Nam, đặc biệt là Thành phố Hồ Chí Minh, đã tạo ra áp lực lớn về nhu cầu nhà ở và không gian làm việc. Thực trạng gia tăng dân số dẫn đến quỹ đất nội thành ngày càng khan hiếm và giá đất tăng cao, khiến việc tiếp cận nhà ở của đại bộ phận người dân gặp nhiều khó khăn. Trong bối cảnh đó, giải pháp quy hoạch phát triển đô thị về các khu vực ngoại ô và xây dựng các khu chung cư cao tầng kết hợp thương mại – dịch vụ là hướng đi tất yếu nhằm tối ưu hóa hiệu quả sử dụng đất, nâng cao chất lượng an sinh xã hội và hoàn thiện cơ sở hạ tầng đô thị.

Đối với ngành kỹ thuật xây dựng, sự phát triển của các công trình cao tầng thúc đẩy việc ứng dụng các phương pháp tính toán tiên tiến, mô hình hóa kết cấu hiện đại và công nghệ thi công mới. Đồ án tốt nghiệp kỹ sư ngành Xây dựng Dân dụng và Công nghiệp với đề tài "Chung cư Sunview" được thực hiện nhằm giải quyết trọn vẹn quy trình thiết kế kỹ thuật công trình nhà cao tầng từ kiến trúc, kết cấu thân, các cấu kiện phụ trợ cho đến nền móng.

Nhiệm vụ thiết kế và nghiên cứu được xác lập bao gồm các nội dung chính:

  1. Nghiên cứu tổng quan kiến trúc, điều kiện tự nhiên, công năng sử dụng và giải pháp kỹ thuật hạ tầng của công trình.
  2. Phân tích, lựa chọn giải pháp kết cấu chịu lực không gian (phương đứng và phương ngang), sơ bộ kích thước các cấu kiện chịu lực chính (dầm, sàn, cột, vách).
  3. Xác định đầy đủ các loại tải trọng tác động (tĩnh tải, hoạt tải, tải trọng gió tĩnh, tải trọng gió động, tải trọng động đất) và thiết lập các tổ hợp tải trọng theo tiêu chuẩn hiện hành.
  4. Xây dựng mô hình tính toán 3D không gian tổng thể bằng phần mềm chuyên dụng, phân tích dao động riêng và kiểm tra các điều kiện an toàn chuyển vị (chuyển vị đỉnh, chuyển vị lệch tầng).
  5. Tính toán thiết kế chi tiết các cấu kiện bê tông cốt thép phần thân: sàn tầng căn hộ điển hình, khung chịu lực (dầm, vách trục 4).
  6. Tính toán thiết kế các cấu kiện phụ trợ: cầu thang bộ tầng điển hình và bể nước mái.
  7. Đánh giá điều kiện địa chất công trình, tính toán so sánh hai phương án móng sâu (móng cọc ép bê tông cốt thép và móng cọc khoan nhồi), từ đó lựa chọn phương án móng tối ưu.

Phạm vi thực hiện đề tài:

  • Không gian xây dựng: Quận Thủ Đức, Thành phố Hồ Chí Minh (khí hậu nhiệt đới gió mùa cận xích đạo, vùng áp lực gió II-A, dạng địa hình B).
  • Quy mô công trình: Công trình dân dụng cấp 2 (theo Phụ lục 1 – Thông tư số 10/2013/TT-BXD), gồm 17 tầng nổi, chiều cao tổng thể $60{,}10\text{ m}$ tính từ cao độ $\pm 0{,}000$.

Cơ sở lý thuyết và phương pháp

Đồ án được xây dựng dựa trên hệ thống các tiêu chuẩn thiết kế xây dựng hiện hành của Việt Nam, kết hợp các phương pháp giải tích truyền thống và phương pháp phần tử hữu hạn trên các phần mềm kỹ thuật chuyên dụng.

Hệ thống tiêu chuẩn thiết kế áp dụng

Lĩnh vực Ký hiệu tiêu chuẩn Tên tiêu chuẩn
Tải trọng & Tác động TCVN 2737:1995 Tải trọng và tác động – Tiêu chuẩn thiết kế
TCXD 229:1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo tiêu chuẩn TCVN 2737:1995
TCXD 9386:2012 Thiết kế công trình chịu động đất
Thiết kế kết cấu TCVN 5574:2018 Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế
TCXD 198:1997 Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối
TCVN 5575:2012 Kết cấu thép – Tiêu chuẩn thiết kế
Thiết kế nền móng TCXD 205:1998 Móng cọc – Tiêu chuẩn thiết kế
TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công trình
TCVN 10304:2014 Móng cọc – Tiêu chuẩn thiết kế
TCXD 195:1997 Nhà cao tầng – Tiêu chuẩn thiết kế cọc khoan nhồi
TCVN 7888:2014 Cọc bê tông ly tâm ứng lực trước
Kỹ thuật hạ tầng & Bản vẽ TCVN 33:2006 Cấp nước – Mạng lưới đường ống và công trình – Tiêu chuẩn thiết kế
TCVN 2622:1995 Phòng cháy, chống cháy cho nhà và công trình – Yêu cầu thiết kế
TCVN 6079:1995 Bản vẽ xây dựng và kiến trúc – Cách trình bày bản vẽ – Tỷ lệ
TCVN 6083:1995 Bản vẽ kỹ thuật – Bản vẽ xây dựng. Nguyên tắc chung về trình bày bản vẽ
TCVN 6203:2012 Cơ sở thiết kế kết cấu – Các ký hiệu – Ký hiệu quy ước chung

Thông số vật liệu sử dụng

Công trình sử dụng bê tông cấp độ bền B30 (tương đương M400), cốt thép dọc chịu lực dạng thép gân CB400-V (đường kính $d \ge 10\text{ mm}$) và cốt thép đai/cấu tạo dạng thép trơn CB240-T (đường kính $d < 10\text{ mm}$).

Thông số vật lý - cơ học Ký hiệu Bê tông B30 (M400) Cốt thép CB400-V ($d \ge 10$) Cốt thép CB240-T ($d < 10$) Đơn vị
Cường độ chịu nén tính toán (TTGH I) $R_b$ / $R_s$ 17,0 350 210 MPa
Cường độ chịu kéo tính toán (TTGH I) $R_{bt}$ / $R_{sc}$ 1,2 350 210 MPa
Cường độ chịu cắt của cốt thép ngang $R_{sw}$ — 280 170 MPa
Cường độ tiêu chuẩn chịu nén (TTGH II) $R_{b,ser}$ / $R_{s,ser}$ 22,0 400 240 MPa
Cường độ tiêu chuẩn chịu kéo (TTGH II) $R_{bt,ser}$ 1,75 — — MPa
Mô-đun đàn hồi $E_b$ / $E_s$ 32.500 200.000 200.000 MPa
Trọng lượng riêng $\gamma$ 25,0 78,5 78,5 $\text{kN/m}^3$
Hệ số điều kiện làm việc $n$ 1,0 1,0 1,0 —

Phương pháp nghiên cứu và công cụ hỗ trợ

  • Phương pháp phân tích lý thuyết và giải tích: Áp dụng phương pháp ô bản đơn, tra bảng giải tích đối với hệ sàn bản kê bốn cạnh và sàn dầm; tính toán sức chịu tải cọc đơn theo chỉ tiêu cơ lý đất nền và kết quả thí nghiệm xuyên tiêu chuẩn (SPT).
  • Phương pháp phần tử hữu hạn (FEM): Mô hình hóa kết cấu không gian 3D, phân tích nội lực, phân tích động lực học và thiết kế cốt thép.
  • Công cụ phần mềm chuyên ngành:
    • ETABS: Mô hình tổng thể 3D, xác định dạng dao động, chu kỳ dao động riêng, phân tích nội lực hệ khung và kiểm tra chuyển vị công trình.
    • SAFE: Mô hình hóa chi tiết và tính toán nội lực, bố trí cốt thép, kiểm tra võng và vết nứt sàn tầng điển hình; tính toán móng và hệ đài cọc.
    • SAP2000: Phân tích nội lực và tính toán các cấu kiện phụ trợ gồm cầu thang bộ 2 vế và bể nước mái.
    • Prokon: Thiết lập biểu đồ tương tác phục vụ thiết kế khả năng chịu lực của cấu kiện vách bê tông cốt thép.
    • AutoCAD & Microsoft Office: Thể hiện hệ thống bản vẽ kỹ thuật và văn bản thuyết minh tính toán.

Thiết kế và triển khai giải pháp kỹ thuật

Giải pháp kiến trúc và công năng

Công trình Chung cư Sunview có quy mô 17 tầng nổi, chiều cao đỉnh mái $60{,}10\text{ m}$. Bố trí công năng theo phương đứng được phân chia như sau:

  • Tầng trệt (chiều cao $3{,}8\text{ m}$): Bố trí khu vực để xe cho cư dân, kết hợp các phòng kỹ thuật, phòng quản lý điều hành tòa nhà.
  • Tầng 1 – Tầng 2: Khu trung tâm thương mại, dịch vụ tiện ích và không gian sinh hoạt cộng đồng.
  • Tầng 3 – Tầng 16: Khu căn hộ ở điển hình, được bố trí mặt bằng tối ưu hóa diện tích sử dụng, chiếu sáng tự nhiên qua hệ thống cửa kính ngoài và các giếng trời.
  • Tầng tum và tầng mái: Bố trí phòng kỹ thuật thang máy, hệ thống bể nước mái và khu vực thoát hiểm.
  • Hệ thống giao thông: Giao thông đứng gồm 6 buồng thang máy bố trí tập trung tại hai đầu khối nhà cùng với 2 thang bộ thoát hiểm; giao thông ngang sử dụng hệ hành lang giữa thông thoáng.

Hệ thống hạ tầng kỹ thuật

  • Hệ thống cấp điện: Sử dụng nguồn điện lưới Thành phố Hồ Chí Minh kết hợp máy phát điện dự phòng công suất $150\text{ kVA}$. Đường dây điện luồn trong gen kỹ thuật, đặt ngầm trong tường và sàn.
  • Hệ thống cấp – thoát nước: Nguồn nước cấp từ mạng lưới đô thị đưa vào bể ngầm, sau đó bơm tự động lên bể nước mái để phân phối tự chảy xuống các tầng. Thoát nước mưa sử dụng hệ thống ống đứng đường kính $d = 140\text{ mm}$; nước thải sinh hoạt được tách riêng dẫn về bể xử lý trước khi xả vào cống chung.
  • Hệ thống PCCC: Bố trí các họng cứu hỏa dọc hành lang, sảnh thang và trang bị đầy đủ bình chữa cháy cầm tay, hệ thống báo cháy tự động tuân thủ TCVN 2622:1995.
  • Hệ thống thu gom rác: Bố trí phòng thu rác tại từng tầng, rác thải theo đường ống đổ về buồng chứa rác tại chân công trình để vận chuyển ra ngoài.

Lựa chọn sơ bộ kích thước hình học cấu kiện

Hệ kết cấu chịu lực chính của công trình là hệ khung – vách bê tông cốt thép toàn khối kết hợp sàn sườn toàn khối.

  1. Chiều dày sàn ($h_b$): Áp dụng công thức kinh nghiệm: $h_b = \frac{D}{m} L$, trong đó nhịp lớn nhất $L = 8000\text{ mm}$, tỷ số cạnh $L_2 / L_1 = 8000 / 8000 = 1 \le 2$ (bản làm việc 2 phương). Với $D = 0{,}8$ đến $1{,}0$ và $m = 40 \div 45$, chiều dày tính toán $h_b = 142 \div 160\text{ mm}$. Tác giả chọn chiều dày sàn tầng điển hình là $150\text{ mm}$ (riêng bản thang bộ chọn dày $120\text{ mm}$).
  2. Kích thước dầm chính ($h_{dc} \times b_{dc}$):
    • Chiều cao: $h_{dc} = \left(\frac{1}{12} \div \frac{1}{8}\right) L = \left(\frac{1}{12} \div \frac{1}{8}\right) \times 8000 = 666 \div 1000\text{ mm}$, chọn sơ bộ $h_{dc} = 600\text{ mm}$.
    • Chiều rộng: $b_{dc} = \left(\frac{1}{4} \div \frac{1}{2}\right) h_{dc} = 150 \div 300\text{ mm}$, chọn $b_{dc} = 300\text{ mm}$.
    • Tiết diện dầm chính: $300 \times 600\text{ mm}$.
  3. Kích thước dầm phụ ($h_{dp} \times b_{dp}$):
    • Chiều cao: $h_{dp} = \left(\frac{1}{16} \div \frac{1}{12}\right) \times 8000 = 500 \div 666\text{ mm}$, chọn $h_{dp} = 500\text{ mm}$.
    • Chiều rộng: $b_{dp} = \left(\frac{1}{4} \div \frac{1}{2}\right) h_{dp} = 125 \div 250\text{ mm}$, chọn $b_{dp} = 200\text{ mm}$.
    • Tiết diện dầm phụ: $200 \times 500\text{ mm}$.

Nội dung chính theo từng chương

Chương 1: Tổng quan kiến trúc

Trình bày điều kiện tự nhiên tại khu vực xây dựng (Quận Thủ Đức, TP.HCM), nhu cầu phát triển dự án, các giải pháp mặt bằng kiến trúc, mặt đứng, phân chia công năng các tầng, giải pháp giao thông đứng – ngang và hệ thống hạ tầng kỹ thuật (cấp điện, cấp thoát nước, thông gió, PCCC, thoát rác). Tổng chiều cao công trình đạt $60{,}10\text{ m}$ với 17 tầng nổi.

Chương 2: Cơ sở thiết kế và lựa chọn giải pháp kết cấu

Phân tích ưu nhược điểm của các hệ kết cấu nhà cao tầng (hệ khung, hệ vách/lõi cứng, hệ khung – vách, hệ hình ống, hệ hình hộp). Lựa chọn phương án kết cấu chịu lực phương đứng là hệ khung – vách bê tông cốt thép toàn khối; phương án chịu lực phương ngang là hệ sàn sườn bê tông cốt thép toàn khối. Trình bày danh mục các tiêu chuẩn thiết kế Việt Nam áp dụng, chỉ tiêu cơ lý vật liệu bê tông B30, thép CB400-V, CB240-T, danh mục phần mềm ứng dụng và xác định sơ bộ tiết diện dầm, sàn.

Chương 3: Tải trọng tác động và tổ hợp tải trọng

Xác định cụ thể các thành phần tải trọng tác động vào công trình:

  • Tĩnh tải và tải hoàn thiện: Tải trọng hoàn thiện sàn căn hộ (tổng tải kể cả BTCT là $5{,}605\text{ kN/m}^2$, không kể BTCT là $1{,}855\text{ kN/m}^2$), sàn mái ($4{,}117\text{ kN/m}^2$), sàn vệ sinh/ban công ($5{,}317\text{ kN/m}^2$), tường gạch dày $100\text{ mm}$ ($1{,}98\text{ kN/m}^2$) và tường dày $200\text{ mm}$ ($3{,}96\text{ kN/m}^2$).
  • Hoạt tải sử dụng (TCVN 2737:1995): Phòng ngủ, khách, ăn, vệ sinh ($1{,}1625\text{ kN/m}^2$); ban công, logia ($2{,}20\text{ kN/m}^2$); sảnh, hành lang, cầu thang ($3{,}30\text{ kN/m}^2$).
  • Tải trọng gió (TCVN 2737:1995 và TCXD 229:1999): Vùng áp lực gió II-A với áp lực gió tiêu chuẩn $W_0 = 0{,}83\text{ kN/m}^2$, dạng địa hình B. Tần số dao động cơ bản $f_1 = 0{,}504\text{ Hz} < f_L = 1{,}3\text{ Hz}$, do đó phải tính toán thành phần động của tải trọng gió cho 2 dạng dao động đầu tiên (Mode 1 theo phương X, Mode 2 theo phương Y). Thành phần tĩnh gán tại tâm hình học, thành phần động gán tại tâm khối lượng.
  • Tải trọng động đất (TCXD 9386:2012): Gia tốc nền thiết kế $a_{gR} = 0{,}04g$, hệ số tầm quan trọng $\gamma_I = 1{,}0$, thuộc vùng động đất rất yếu nên chỉ áp dụng các giải pháp kháng chấn giảm nhẹ.
  • Tổ hợp tải trọng: Thiết lập các tổ hợp tải trọng tiêu chuẩn (phục vụ kiểm tra TTGH II: võng, nứt) và các tổ hợp tải trọng tính toán (phục vụ kiểm tra TTGH I: cường độ chịu lực).

Chương 4: Mô hình kết cấu công trình

Xây dựng mô hình 3D tổng thể trên ETABS. Kết quả tính toán chu kỳ dao động riêng và chuyển vị:

  • Mode 1 dao động thuần theo phương X ($T_1 \approx 1{,}98\text{ s}$, $f_1 = 0{,}504\text{ Hz}$).
  • Mode 2 dao động thuần theo phương Y ($T_2 \approx 1{,}92\text{ s}$, $f_2 = 0{,}520\text{ Hz}$).
  • Chênh lệch giữa tâm khối lượng ($X_{CM}, Y_{CM}$), tâm hình học ($X_{CCM}, Y_{CCM}$) và tâm cứng ($X_{CR}, Y_{CR}$) tại các tầng không vượt quá $5%$, không gây hiện tượng xoắn nguy hiểm.
  • Chuyển vị đỉnh lớn nhất theo phương Y tại tầng mái là $U_Y = 0{,}0237\text{ m}$, thỏa mãn điều kiện giới hạn $D / H \le 1/500$ (tương đương $0{,}0237\text{ m} \le 60{,}10 / 500 = 0{,}1202\text{ m}$).
  • Chuyển vị lệch tầng lớn nhất thỏa mãn quy định tại Phụ lục M – TCVN 5574:2018.

Chương 5: Thiết kế sàn tầng căn hộ điển hình (Tầng 3)

Phân loại các ô bản sàn từ S1 đến S10. Thực hiện tính toán so sánh giữa hai phương pháp: phương pháp giải tích ô bản đơn truyền thống và phương pháp phần tử hữu hạn bằng phần mềm SAFE 2016 (chia dải Strip Layer A theo phương X và Strip Layer B theo phương Y). Tính toán diện tích cốt thép lớp trên, lớp dưới; kiểm tra điều kiện võng và kiểm tra bề rộng vết nứt của sàn theo trạng thái giới hạn thứ hai.

Chương 6: Thiết kế khung trục 4

Khung phẳng trục 4 là khung ngang chịu lực điển hình đi qua lõi vách. Trích xuất biểu đồ mô-men uốn $M_{33}$ và lực cắt $V$ từ mô hình không gian ETABS cho các tổ hợp tải trọng. Tiến hành tính toán cốt thép dọc, cốt thép đai cho các nhịp dầm trục 4A-4C, 4C-4D, 4D-4F; tính toán cốt thép cấu kiện vách bê tông cốt thép tiết diện $1500 \times 300\text{ mm}$ bằng việc sử dụng biểu đồ tương tác trên phần mềm Prokon.

Chương 7: Thiết kế cầu thang bộ điển hình

Thiết kế kết cấu cầu thang bộ 2 vế dạng bản bê tông cốt thép toàn khối. Xác định tải trọng bản nghiêng, bản chiếu nghỉ và dầm chiếu nghỉ qua 3 trường hợp chất tải hoạt tải bất lợi. Mô hình hóa nội lực bằng SAP2000, xác định biểu đồ mô-men, lực cắt và bố trí cốt thép nhịp, gối cho bản thang và dầm thang.

Chương 8: Thiết kế bể nước mái

Xác định dung tích chứa nước dựa trên nhu cầu dùng nước sinh hoạt và lượng nước chữa cháy dự phòng. Lập mô hình tính toán 2D và 3D không gian trên SAP2000 chịu tác động của tĩnh tải bản thân, áp lực nước bên trong và áp lực gió đẩy/hút tác động lên thành bể. Tính toán bố trí cốt thép cho bản nắp, bản đáy, thành bể, hệ dầm bể và kiểm tra điều kiện nứt, chống thấm cho bản đáy bể.

Chương 9: Thông số đầu vào và điều kiện địa chất công trình

Đánh giá các chỉ tiêu cơ lý đất nền qua tài liệu khảo sát địa chất và số liệu thí nghiệm xuyên tiêu chuẩn SPT. Phân tích lựa chọn phương án móng sâu; tính toán sức chịu tải cọc đơn bê tông cốt thép đúc sẵn tiết diện vuông $350 \times 350\text{ mm}$ ($V350\times 350$) theo cường độ vật liệu, theo chỉ tiêu cơ lý đất nền và theo công thức SPT (Viện Kiến trúc Nhật Bản). Kiểm tra cọc trong điều kiện cẩu lắp và vận chuyển.

Chương 10: Tính toán thiết kế móng cọc ép

Tính toán chi tiết đài móng M1 và đài móng M2 sử dụng cọc ép $V350\times 350$. Xác định số lượng cọc, bố trí tim cọc trong đài, kiểm tra sức chịu tải cọc đơn trong nhóm, kiểm tra ứng suất dưới đáy khối móng quy ước theo TCXD 205:1998, tính độ lún móng bằng phương pháp cộng lún từng lớp, kiểm tra điều kiện xuyên thủng đáy đài và tính toán cốt thép đài móng bằng phần mềm SAFE.

Chương 11: Thiết kế phương án móng cọc khoan nhồi

Tính toán phương án móng cọc khoan nhồi đường kính $D = 600\text{ mm}$ ($D600$). Xác định sức chịu tải cực hạn và thiết kế của cọc đơn theo vật liệu, chỉ tiêu đất nền và số chùy SPT. Bố trí cọc cho các đài móng M1, M2; kiểm tra khả năng chịu lực nhóm cọc, ổn định nền dưới mũi cọc, lún khối móng quy ước ở độ sâu $40\text{ m}$, chống xuyên thủng và bố trí thép đài trên SAFE.

Chương 12: So sánh và lựa chọn phương án móng

Tổng hợp, thống kê khối lượng vật liệu (bê tông, cốt thép), đánh giá tính khả thi trong thi công, thời gian hoàn thành và hiệu quả kinh tế – kỹ thuật giữa phương án móng cọc ép $V350\times 350$ và phương án móng cọc khoan nhồi $D600$ để đưa ra quyết định lựa chọn phương án móng chính thức cho công trình.

Kết quả và đóng góp

Kết quả tính toán kết cấu và chuyển vị

Toàn bộ các cấu kiện phần thân và móng của công trình được kiểm tra đáp ứng đầy đủ hai trạng thái giới hạn (TTGH I về độ bền và TTGH II về độ võng, nứt) theo hệ thống tiêu chuẩn Việt Nam:

  1. Chu kỳ và tần số dao động: Tần số cơ bản $f_1 = 0{,}504\text{ Hz}$ và $f_2 = 0{,}520\text{ Hz}$, đáp ứng yêu cầu tính toán thành phần động của gió theo TCXD 229:1999.
  2. Kiểm tra chuyển vị ngang đỉnh: Chuyển vị đỉnh lớn nhất dưới tác dụng của tải trọng gió đạt $U_Y = 0{,}0237\text{ m}$, nhỏ hơn nhiều so với giới hạn cho phép: $$D_{\text{max}} = 0{,}0237\text{ m} \le \frac{H}{500} = \frac{60{,}10}{500} = 0{,}1202\text{ m}$$
  3. Kiểm tra chuyển vị lệch tầng: Chuyển vị lệch tầng lớn nhất $\Delta d_{s,\text{max}} = 0{,}000475\text{ m}$ tại Tầng 9 theo phương Y, hoàn toàn thỏa mãn giới hạn cho phép quy định tại Phụ lục M – TCVN 5574:2018.
  4. Kiểm tra hiện tượng xoắn: Tọa độ tâm khối lượng và tâm cứng tại tất cả các tầng có độ lệch nhỏ hơn $5%$ kích thước mặt bằng công trình, kết cấu không xuất hiện hiện tượng xoắn nguy hiểm.

Đóng góp kỹ thuật của đồ án

  • Cung cấp quy trình thiết kế hoàn chỉnh cho công trình chung cư cao tầng ($60{,}10\text{ m}$), tích hợp đồng bộ từ phân tích tải trọng gió động, mô hình hóa không gian 3D khung – vách đến chi tiết cấu kiện dầm, sàn, bể nước, cầu thang và móng.
  • Thực hiện so sánh đối chứng giữa phương pháp tính toán giải tích truyền thống (bản đơn) và phương pháp phần tử hữu hạn phân dải Strip (SAFE), chứng minh tính hợp lý trong phân phối mô-men và tiết kiệm lượng cốt thép thực tế.
  • Thiết lập chi tiết hai giải pháp móng sâu (cọc ép $V350\times 350$ và cọc khoan nhồi $D600$) kèm bảng tính lún khối móng quy ước và kiểm tra xuyên thủng, cung cấp cơ sở định lượng để lựa chọn giải pháp móng an toàn và kinh tế.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Thuyết minh tập trung vào bài toán thiết kế kết cấu đàn hồi tuyến tính dưới các tổ hợp tải trọng tĩnh và động lực học cơ bản (gió động, động đất mức độ thấp $0{,}04g$). Các hiệu ứng phi tuyến vật liệu, từ biến bê tông theo thời gian và tương tác động lực học phức tạp giữa kết cấu – nền đất chưa được khảo sát chi tiết.
  • Hướng mở rộng: Mở rộng nghiên cứu phân tích phi tuyến tĩnh (Pushover Analysis) hoặc phân tích lịch sử thời gian (Time-history Analysis) khi đặt công trình trong vùng có cấp động đất cao hơn; nghiên cứu ứng dụng công nghệ thi công Top-down hoặc móng bè cọc kết hợp nếu công trình có thêm các tầng hầm sâu.

Giá trị tham khảo

Đồ án là tài liệu tham khảo chuyên môn cho:

  • Sinh viên chuyên ngành Xây dựng Dân dụng và Công nghiệp trong quá trình thực hiện đồ án môn học (Bê tông cốt thép, Nền móng, Nhà cao tầng) và đồ án tốt nghiệp kỹ sư xây dựng.
  • Kỹ sư thiết kế kết cấu trẻ tham khảo phương pháp lập mô hình kết cấu trên phần mềm ETABS, SAFE, SAP2000, quy trình tính toán tải trọng gió động theo TCXD 229:1999 và thiết kế vách chịu lực bằng biểu đồ tương tác Prokon.

Câu hỏi thường gặp

1. Công trình Chung cư Sunview có quy mô tầng và chiều cao như thế nào? Công trình có quy mô 17 tầng nổi với tổng chiều cao $60{,}10\text{ m}$ tính từ cao độ mốc $\pm 0{,}000$, thuộc công trình dân dụng cấp 2 theo Thông tư số 10/2013/TT-BXD.

2. Vật liệu bê tông và cốt thép được lựa chọn trong đồ án có chỉ tiêu cơ bản nào? Công trình sử dụng bê tông cấp độ bền B30 (M400) có $R_b = 17\text{ MPa}$, $E_b = 32.500\text{ MPa}$; cốt thép dọc chịu lực dùng CB400-V ($d \ge 10\text{ mm}$) có $R_s = 350\text{ MPa}$; cốt thép ngang dùng CB240-T ($d < 10\text{ mm}$) có $R_s = 210\text{ MPa}$.

3. Tại sao công trình phải tính toán thành phần động của tải trọng gió? Theo TCXD 229:1999, công trình xây dựng tại Quận Thủ Đức thuộc vùng áp lực gió II-A có tần số dao động riêng cơ bản $f_1 = 0{,}504\text{ Hz}$ và $f_2 = 0{,}520\text{ Hz}$, đều nhỏ hơn tần số giới hạn $f_L = 1{,}3\text{ Hz}$, do đó bắt buộc phải tính toán thành phần động của tải trọng gió cho cả 2 dạng dao động đầu tiên.

4. Kết quả kiểm tra chuyển vị đỉnh công trình dưới tác dụng của gió có thỏa mãn tiêu chuẩn không? Chuyển vị ngang đỉnh công trình lớn nhất theo phương Y là $U_Y = 0{,}0237\text{ m}$, nhỏ hơn nhiều so với giá trị chuyển vị giới hạn cho phép theo TCVN 5574:2018 ($D_{\text{cp}} = H / 500 = 60{,}10 / 500 = 0{,}1202\text{ m}$), đảm bảo độ cứng và an toàn sử dụng.

5. Hai phương án nền móng nào được tác giả đưa ra tính toán so sánh? Tác giả đã tính toán chi tiết hai phương án móng sâu: phương án móng cọc ép bê tông cốt thép tiết diện vuông $350 \times 350\text{ mm}$ ($V350\times 350$) và phương án móng cọc khoan nhồi đường kính $D = 600\text{ mm}$ ($D600$), có kiểm tra đầy đủ sức chịu tải cọc, lún khối móng quy ước và chống xuyên thủng đài móng.

Kết luận

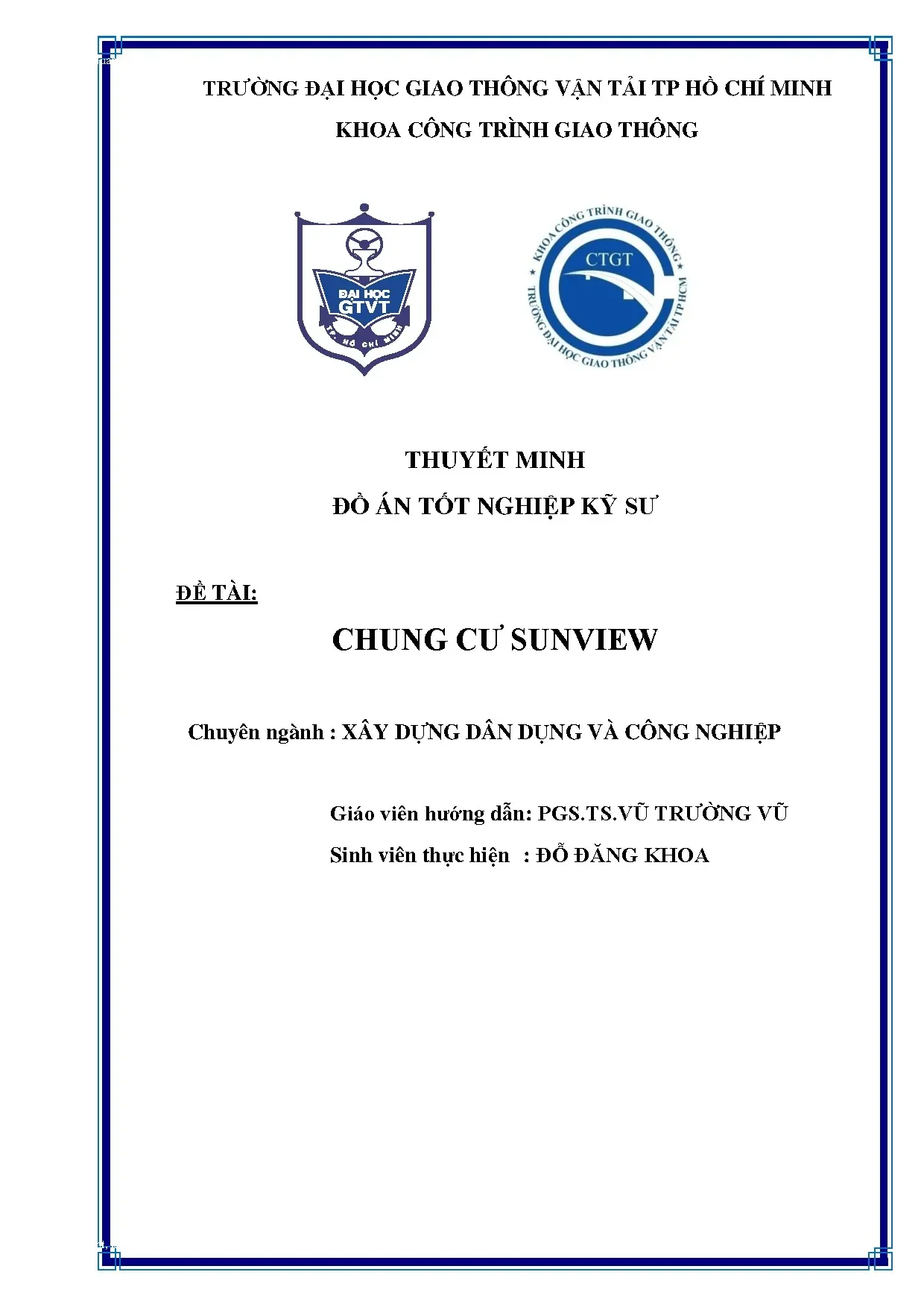

Đồ án tốt nghiệp kỹ sư "Chung cư Sunview" của sinh viên Đỗ Đăng Khoa là một công trình thiết kế kỹ thuật hoàn chỉnh, tuân thủ chặt chẽ hệ thống tiêu chuẩn xây dựng Việt Nam hiện hành. Tác giả đã kết hợp nhuần nhuyễn giữa phương pháp lý thuyết giải tích và các phần mềm mô hình hóa phần tử hữu hạn hiện đại (ETABS, SAFE, SAP2000, Prokon) để giải quyết bài toán chịu lực tổng thể của tòa nhà 17 tầng. Các kết quả kiểm tra chuyển vị, độ bền và tính toán hai giải pháp nền móng sâu thể hiện tính chính xác, tính khả thi và cung cấp tài liệu tham khảo có giá trị kỹ thuật cao trong lĩnh vực xây dựng dân dụng và công nghiệp.
