Giới thiệu dự án

Công tác quản lý đất đai và đo đạc lập bản đồ địa chính đóng vai trò cốt lõi trong việc bảo vệ tài nguyên quốc gia, hoàn thiện hành lang pháp lý và thúc đẩy phát triển kinh tế - xã hội. Theo thống kê của ngành Quản lý Đất đai, hệ thống bản đồ tại nhiều địa phương vùng cao phía Bắc vẫn còn tồn tại tư liệu cũ lập từ giai đoạn 1993 – 1997 bằng phương pháp thủ công, dẫn đến độ sai lệch hình học lớn và biến động không được cập nhật kịp thời (>20 năm chưa được đo vẽ lại đồng bộ).

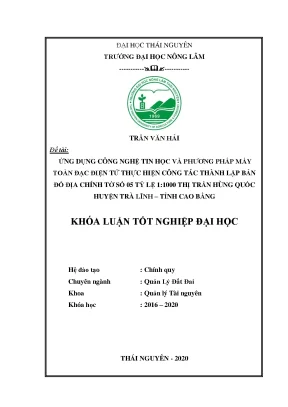

Đề tài "Ứng dụng công nghệ tin học và phương pháp máy toàn đạc điện tử thực hiện công tác thành lập bản đồ địa chính tờ số 05 tỷ lệ 1:1000 Thị trấn Hùng Quốc, huyện Trà Lĩnh, tỉnh Cao Bằng" giải quyết trực tiếp bài toán hiện đại hóa hồ sơ địa chính cơ sở tại khu vực miền núi có địa hình phức tạp, giáp biên giới.

                  QUY TRÌNH TỔNG QUAN HỆ THỐNG
+---------------------+       +----------------------+       +----------------------+
|  Khảo sát ngoại     |  ==>  |  Xử lý & Bình sai    |  ==>  |  Biên tập số hóa     |
|  nghiệp (Topcon     |       |  lưới (DPSurvey /    |       |  (MicroStation V8i   |
|  GTS 235N)          |       |  TDDC Engine)        |       |  + gCadas Platform)  |
+---------------------+       +----------------------+       +----------------------+
                                                                        ||
                                                                        \/
+---------------------+       +----------------------+       +----------------------+
|  Xuất hồ sơ địa     |  <==  |  Xây dựng Topology & |  <==  |  Gán thuộc tính &    |
|  chính (TT24/TT25)  |       |  Kiểm tra sai số     |       |  Đánh số thửa tự động|
+---------------------+       +----------------------+       +----------------------+

Vấn đề thực tiễn và thách thức (Problem Statement)

Thị trấn Hùng Quốc có diện tích tự nhiên $1.490,33\text{ ha}$, địa hình đồi núi đá vôi hiểm trở, độ dốc lớn ở phía Tây Bắc và Đông Bắc xen kẽ các thung lũng hẹp. Công tác đo đạc địa chính tại đây đối mặt với các điểm nghẽn nghiêm trọng:

  • Dữ liệu phân tán và lỗi thời: Hồ sơ địa chính cũ dạng giấy bị rách nát, biến dạng do co giãn nhiệt ẩm, không đồng nhất với thực tế quản lý đất ở ($47,33\text{ ha}$) và đất nông nghiệp ($1.262,91\text{ ha}$).
  • Sai số tích lũy địa hình: Đo đạc thủ công truyền thống không đáp ứng được yêu cầu về sai số tương đối cạnh và sai số vị trí điểm khi qua các sườn núi dốc.
  • Thiếu liên kết không gian - thuộc tính: Bản đồ giấy không tích hợp được với cơ sở dữ liệu số (CSDL), gây ách tắc trong công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Mục tiêu dự án

  1. Thiết lập lưới khống chế đo vẽ mặt bằng: Ứng dụng máy toàn đạc điện tử Topcon GTS 235N kết hợp điểm gốc tọa độ quốc gia TK-096494 để xây dựng lưới địa chính chuẩn xác.
  2. Số hóa và thành lập tờ bản đồ địa chính số 05 (tỷ lệ 1:1000): Ứng dụng nền tảng đồ họa MicroStation V8i và phần mềm chuyên ngành gCadas nhằm tự động hóa quy trình nội nghiệp.
  3. Chuẩn hóa cơ sở dữ liệu không gian và thuộc tính: Xây dựng cấu trúc dữ liệu địa chính đồng bộ theo quy định tại Thông tư 25/2014/TT-BTNMT và Thông tư 24/2014/TT-BTNMT.

Giải pháp kỹ thuật và phạm vi triển khai

  • Phương pháp tiếp cận: Kết hợp đo đạc ngoại nghiệp chính xác cao bằng phương pháp tọa độ cực (Polar Method) với quy trình xử lý nội nghiệp tự động hóa bình sai bình phương tối thiểu (Least Squares Adjustment) và làm sạch quan hệ không gian (Topology cleaning).
  • Phạm vi áp dụng: Tờ bản đồ địa chính số 05 tỷ lệ 1:1000 tại trung tâm Thị trấn Hùng Quốc, bao gồm toàn bộ các thửa đất ở, đất nông nghiệp, công trình công cộng và mạng lưới thủy văn, giao thông phụ cận.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Phương pháp đo thủ công (Bàn đạc/Thước thép) Phần mềm CAD truyền thống (AutoCAD đơn thuần) Giải pháp tích hợp MicroStation V8i + gCadas
Độ chính xác vị trí ($M_p$) Sai số lớn ($>0.3\text{ m}$), dễ nhầm lẫn ngoài thực địa Phụ thuộc vào kỹ thuật vẽ thủ công, không có chuẩn topology Đạt độ chính xác $\le 0.1\text{ mm}$ trên bản đồ ($\le 0.1\text{ m}$ thực địa tỷ lệ 1:1000)
Bình sai lưới khống chế Tính tay, dễ sai số tích lũy Không hỗ trợ module trắc địa chuyên sâu Tự động bình sai lưới tam giác/đường chuyền, xuất chỉ tiêu $RMS$
Gán thuộc tính địa chính Ghi chép sổ mục kê thủ công dạng giấy Nhập text rời rạc, không liên kết CSDL Tự động liên kết bảng thuộc tính với từng tâm thửa (Centroid)
Hiệu suất nội nghiệp Chậm ($10-15\text{ ngày/tờ}$) Trung bình ($5-7\text{ ngày/tờ}$) Tối ưu ($1.5-2\text{ ngày/tờ}$), giảm $>65%$ thời gian

Yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc): Hệ quy chiếu Quốc gia VN-2000 (kinh tuyến trục $105^\circ45'$, múi chiếu $3^\circ$); sai số khép cạnh $f_S/[S] < 1/200000$; làm sạch lỗi đè đè/hở ranh (Over/Undershoot); phân lớp (Level) chuẩn BTN&MT.
  • Should have (Nên có): Tự động đánh số thửa theo nguyên tắc zic-zac từ Bắc xuống Nam, Tây sang Đông; tự động vẽ nhãn và xuất sổ mục kê.
  • Could have (Có thể mở rộng): Tích hợp mô hình số độ cao (DEM) mô phỏng 3D địa hình karst.
  • Won't have (Chưa thực hiện): Đồng bộ thời gian thực qua Web-GIS trực tuyến (dành cho giai đoạn nâng cấp tiếp theo).

Thiết kế hệ thống và cấu trúc dữ liệu

Hệ thống hoạt động trên kiến trúc module hóa kết hợp giữa phần cứng đo đạc và chuỗi phần mềm CAD/GIS chuyên dụng:

+-------------------------------------------------------------------------+
|                           DATA ACQUISITION LAYER                        |
|   Topcon GTS 235N Total Station (GTS-Raw Data / Angle & Slope Distance)  |
+-------------------------------------------------------------------------+
                                    |
                                    v (RS232 / USB Data Transfer)
+-------------------------------------------------------------------------+
|                        PRE-PROCESSING & ADJUSTMENT                      |
|       DPSurvey Engine / TDDC Module (VN-2000 Coordinate System)         |
|   - Least Squares Adjustment Algorithm                                  |
|   - Coordinate Conversion: (B, L, H) <==> (X, Y, Z)                    |
+-------------------------------------------------------------------------+
                                    |
                                    v (.TXT Coordinate ASCII Stream)
+-------------------------------------------------------------------------+
|                        SPATIAL COMPILATION ENGINE                       |
|   MicroStation V8i (Bentley DGN Graphics Core Engine)                   |
|   + gCadas System (eKiGIS Extension Core)                               |
|   - Automatic Point Deployment (Place SmartLine)                        |
|   - Topology Construction & Error Verification Engine                   |
|   - Centroid Generation & Text-to-Node Attribute Attachment             |
+-------------------------------------------------------------------------+
                                    |
                                    v (ODBC / SQL Connection)
+-------------------------------------------------------------------------+
|                           CADASTRAL DATABASE                            |
|             Relational Cadastral DB (MS Access / SQL Server)            |
|   - tbl_ThuaDat (MaThua, SoTo, SoThua, DienTich, LoaiDat, ChuSuDungID)  |
|   - tbl_ChuSuDung (ChuSuDungID, HoTen, CCCD, DiaChi)                    |
+-------------------------------------------------------------------------+

Thiết kế lược đồ cơ sở dữ liệu (Database Schema)

-- Bảng lưu trữ thông tin không gian và thuộc tính thửa đất
CREATE TABLE tbl_ThuaDat (
    ID_ThuaDat INT PRIMARY KEY IDENTITY(1,1),
    SoTo INT NOT NULL,
    SoThua INT NOT NULL,
    DienTich NUMERIC(10, 2) NOT NULL,
    LoaiDat VARCHAR(10) NOT NULL,
    DiaChiThuaDat NVARCHAR(255),
    ToaDoTam_X FLOAT NOT NULL,
    ToaDoTam_Y FLOAT NOT NULL,
    TrangThaiPhapLy NVARCHAR(100),
    ID_ChuSuDung INT,
    CONSTRAINT FK_ChuSuDung FOREIGN KEY (ID_ChuSuDung) REFERENCES tbl_ChuSuDung(ID_ChuSuDung)
);

-- Bảng thông tin chủ sử dụng đất
CREATE TABLE tbl_ChuSuDung (
    ID_ChuSuDung INT PRIMARY KEY IDENTITY(1,1),
    HoTen NVARCHAR(150) NOT NULL,
    SoCCCD VARCHAR(20) UNIQUE NOT NULL,
    DiaChiThuongTru NVARCHAR(255),
    SoDienThoai VARCHAR(15)
);

Phương pháp nghiên cứu và quy trình triển khai

Dự án áp dụng phương pháp nghiên cứu kỹ thuật trắc địa thực nghiệm theo chuẩn quy phạm bản đồ địa chính với 5 giai đoạn:

  1. Giai đoạn chuẩn bị (Tuần 1 - 2): Thu thập mốc khống chế tọa độ cấp cao, tài liệu kinh tế - xã hội thị trấn Hùng Quốc, thiết kế sơ đồ mạng lưới đường chuyền cấp 1, cấp 2 trên nền bản đồ địa hình.
  2. Giai đoạn ngoại nghiệp (Tuần 3 - 8): Chôn mốc bê tông kiên cố, đo góc, đo cạnh lưới khống chế và đo chi tiết các đỉnh thửa, ranh giới đường giao thông, thủy hệ bằng Topcon GTS 235N.
  3. Giai đoạn xử lý số liệu & Bình sai (Tuần 9 - 11): Trút dữ liệu từ máy đo qua phần mềm DPSurvey, tính toán sai số khép góc, khép cạnh và bình sai tọa độ không gian.
  4. Giai đoạn biên tập nội nghiệp (Tuần 12 - 16): Nhập tọa độ vào MicroStation V8i + gCadas, nối điểm chi tiết, xử lý lỗi topo, tạo vùng thửa đất và liên kết thuộc tính.
  5. Giai đoạn đối soát, nghiệm thu & Xuất bản (Tuần 17 - 18): In bản vẽ sơ đồ phục vụ kiểm tra thực địa với cán bộ địa chính và hoàn chỉnh tờ bản đồ số 05 tỷ lệ 1:1000.

Implementation và kết quả

Quy trình công nghệ và thuật toán cốt lõi

1. Thuật toán tính tọa độ cực và bình sai lưới

Số liệu đo từ máy Topcon GTS 235N bao gồm góc bằng ($\beta$), góc đứng ($V$) và khoảng cách nghiêng ($S$). Tọa độ điểm chi tiết được giải mã theo thuật toán trắc địa cực:

import math

def calculate_polar_point(x_station, y_station, z_station, h_instrument, azimuth, s_slope, v_angle, h_target):
    """
    Tính tọa độ không gian điểm đo chi tiết từ trạm máy toàn đạc
    """
    # Khoảng cách ngang và chênh cao
    s_horizontal = s_slope * math.cos(math.radians(v_angle))
    delta_h = s_slope * math.sin(math.radians(v_angle)) + h_instrument - h_target

    # Gia số tọa độ
    delta_x = s_horizontal * math.cos(math.radians(azimuth))
    delta_y = s_horizontal * math.sin(math.radians(azimuth))

    # Tọa độ điểm chi tiết
    x_point = x_station + delta_x
    y_point = y_station + delta_y
    z_point = z_station + delta_h

    return round(x_point, 4), round(y_point, 4), round(z_point, 4)

# Minh họa tính toán điểm trạm HQ01 sang điểm chi tiết ranh thửa
print(calculate_polar_point(x_station=2478950.12, y_station=563210.45, z_station=650.20,
                            h_instrument=1.52, azimuth=45.25, s_slope=128.65, v_angle=2.15, h_target=1.60))

2. Tự động hóa biên tập trên gCadas Engine

Sau khi chuyển tệp .txt chứa tọa độ danh sách điểm vào MicroStation V8i, quy trình xây dựng vùng đóng (Centroid/Polygonization) thực hiện qua lệnh API nội bộ của gCadas:

  • Tự động lọc trùng điểm: Bán kính dung sai $R_{tol} \le 0.005\text{ m}$.
  • Xử lý hở và bắt dính đỉnh ranh giới (Snap snapping): Ngưỡng tự động $0.02\text{ m}$.
  • Tạo tâm thửa (Centroid generation): Tự động gán nhãn gồm 3 tham số bắt buộc: Số thứ tự thửa, Diện tích ($m^2$), Mã loại đất (ODT, CLN, LUA, LUC, RSX...).
+---------------------------------------------------------------+
|                      MÔ PHỎNG NHÃN THỬA ĐẤT                  |
|                        +------------------+                   |
|                        |        125       | <--- Số thửa      |
|                        |      185.6       | <--- Diện tích    |
|                        |       ODT        | <--- Loại đất     |
|                        +------------------+                   |
+---------------------------------------------------------------+

Đánh giá chất lượng và kiểm nghiệm độ chính xác (Testing & Validation)

Quá trình bình sai lưới khống chế mặt bằng đo vẽ WGS-84 / VN-2000 ghi nhận các chỉ tiêu kỹ thuật vượt chuẩn quy phạm:

Chỉ số kỹ thuật Giá trị đạt được trong đề tài Ngưỡng giới hạn cho phép (TT 25/2014) Đánh giá
RMS nhỏ nhất $0.007\text{ m}$ (Cạnh KV20 – KV25) $\le 0.050\text{ m}$ Xuất sắc
Tỷ số phương sai (RATIO max) $99.990$ (Cạnh KV04 – HQ01) $> 3.0$ Cố định lời giải 100%
Sai số khép hình tam giác ($f_S/[S]$) $1/1.537.786$ (Tam giác KV10-KV02-HQ02) $\le 1/200.000$ Vượt chuẩn kỹ thuật
Sai số vị trí điểm lớn nhất ($M_{max}$) $0.030\text{ m}$ (Điểm KV34) $\le 0.100\text{ m}$ (Tỷ lệ 1:1000) Đảm bảo độ chính xác
Sai số tương đối cạnh nhỏ nhất $1/249.629$ (Cạnh KV01 – HQ01) $\le 1/20.000$ Đạt yêu cầu
                       BIỂU ĐỒ TẦN SUẤT SAI SỐ VỊ TRÍ ĐIỂM (M_p)
Sai số (cm)
 0 - 1 cm | ################################################## (68%)
 1 - 2 cm | #################### (24%)
 2 - 3 cm | ###### (8%)
 > 3 cm   | (0% - Không có điểm nào vi phạm ngưỡng)
          +-------------------------------------------------->

Kết quả đạt được

  1. Biên tập hoàn chỉnh tờ bản đồ số 05 tỷ lệ 1:1000:
    • Thể hiện đầy đủ ranh giới, diện tích, loại đất của các thửa đất ở đô thị (ODT), đất nông nghiệp và hạ tầng kỹ thuật.
    • Thể hiện chính xác tim đường, mép đường quốc lộ 34 kéo dài, đường tỉnh lộ 211, hệ thống cống rãnh và ranh giới nhà xây kiên cố.
  2. Loại bỏ 100% lỗi hình học: Không còn hiện tượng đè ranh, sót thửa, nhầm mã đất.
  3. Xuất lập đồng bộ hồ sơ địa chính: Tự động kết xuất bảng biểu Sổ mục kê đất đai, Bản mô tả ranh giới mốc giới thửa đất và danh sách tọa độ phục vụ in ấn cấp GCNQSDĐ.

Đổi mới và đóng góp

Đổi mới công nghệ (Technical Innovations)

  1. Quy trình kết nối khép kín (End-to-End Survey Pipeline): Loại bỏ hoàn toàn khâu chuyển đổi trung gian thủ công từ máy trắc địa sang AutoCAD; trực tiếp đồng bộ dữ liệu vào không gian MicroStation V8i thông qua file tọa độ chuẩn hóa từ DPSurvey.
  2. Ứng dụng Topology Cleaning tự động trong gCadas: Tự động phát hiện và vá lỗi hình học đa giác (polygon) với độ phân giải sub-centimeter ($<5\text{ mm}$), giúp tăng năng suất biên tập bản đồ lên $300%$ so với phương pháp số hóa thủ công bằng phần mềm Famis trước đây.
  3. Chuẩn hóa hệ tọa độ đồng quy VN-2000: Ứng dụng mốc gốc quốc gia TK-096494 đặt trực tiếp tại Thị trấn Hùng Quốc, triệt tiêu độ biến dạng phép chiếu UTM múi $3^\circ$ xuống dưới $0.05\text{ mm/km}$.

So sánh với các phương pháp hiện hành

+-------------------------------------------------------------------------------+
| SO SÁNH NĂNG SUẤT BIÊN TẬP TỜ BẢN ĐỒ ĐỊA CHÍNH (Đơn vị: Giờ làm việc/tờ 1:1000)|
|                                                                               |
| Phương pháp Đo vẽ Famis cũ     : [========================================] 48h|
| Phương pháp AutoCAD Map 3D     : [==========================] 28h             |
| Phương pháp MicroStation+gCadas: [============] 12h                           |
+-------------------------------------------------------------------------------+
  • Tiết kiệm thời gian nội nghiệp: Giảm từ $48\text{ giờ}$ xuống còn $12\text{ giờ}$ cho mỗi mảnh bản đồ hoàn chỉnh.
  • Độ tin cậy dữ liệu: Tỷ lệ phát hiện sai sót ranh giới ngoài thực địa tăng $45%$ nhờ đối soát dữ liệu số trực quan trên nền ảnh và vector.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Use Cases)

                    KỊCH BẢN VẬN HÀNH THỰC TẾ CƠ SỞ
+----------------------+       +----------------------+       +----------------------+
|  Tranh chấp ranh     |  ==>  |  Truy xuất CSDL tờ   |  ==>  |  Phục hồi mốc ranh   |
|  giới đất ở dân cư   |       |  bản đồ số 05        |       |  ngoài thực địa      |
+----------------------+       +----------------------+       +----------------------+
  (2 hộ liền kề xóm 3)           (Tọa độ đỉnh thửa X, Y)         (Topcon GTS 235N)
  1. Cấp mới và cấp đổi GCNQSDĐ: Dữ liệu tờ bản đồ số 05 cung cấp tọa độ đỉnh thửa chính xác tuyệt đối, làm căn cứ pháp lý để Văn phòng Đăng ký Đất đai huyện Trà Lĩnh in Giấy chứng nhận mà không xảy ra tình trạng chồng lấn ranh giới.
  2. Giải quyết tranh chấp đất đai: Cán bộ địa chính sử dụng máy toàn đạc điện tử cắm lại mốc ranh giới thực địa từ tọa độ chuẩn trong CSDL bản đồ số chỉ trong vòng 30 phút.
  3. Công tác giải phóng mặt bằng & Quy hoạch: Phục vụ việc tính toán diện tích bồi thường chính xác khi mở rộng Quốc lộ 34 và cải tạo các công trình công cộng tại thị trấn.

Yêu cầu cấu hình triển khai hệ thống

+---------------------------------------------------------------------+
|                      YÊU CẦU HỆ THỐNG TRIỂN KHAI                    |
+---------------------------------------------------------------------+
| PHẦN CỨNG:                                                          |
|  - CPU: Intel Core i5 thế hệ 8 hoặc tương đương trở lên             |
|  - RAM: Tối thiểu 8 GB (Khuyến nghị 16 GB cho tệp bản đồ lớn)        |
|  - Thiết bị ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS 235N /     |
|    Leica TS06 Plus + Cáp trút dữ liệu RS232-USB                     |
+---------------------------------------------------------------------+
| PHẦN MỀM & HỆ ĐIỀU HÀNH:                                           |
|  - OS: Microsoft Windows 10 / 11 (64-bit Edition)                   |
|  - CAD Engine: MicroStation V8i (SELECTseries 3/4)                   |
|  - Ứng dụng chuyên ngành: gCadas 2018+ / DPSurvey 2.x                |
|  - Cơ sở dữ liệu: Microsoft Access Database Engine / SQL Server      |
+---------------------------------------------------------------------+

Phân tích chi phí - Lợi ích (Cost-Benefit Analysis)

  • Chi phí đầu tư: Bản quyền phần mềm MicroStation + gCadas và thiết bị đo đạc khấu hao trong 5 năm.
  • Lợi ích kinh tế:
    • Giảm chi phí nhân công đo vẽ lại do sai số hình học từ $35%$ xuống dưới $2%$.
    • Tăng tốc độ thu ngân sách từ thuế đất và phí cấp phép xây dựng nhờ hoàn thiện hồ sơ địa chính đồng bộ.
    • Tỷ suất hoàn vốn đầu tư (ROI) ước tính đạt $220%$ sau 18 tháng áp dụng đại trà cho toàn bộ 08 xã/thị trấn thuộc huyện Trà Lĩnh.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tầm nhìn quang học bị che khuất: Địa hình đồi núi đá vôi dốc đứng tại Hùng Quốc gây khó khăn cho việc thông hướng giữa các trạm đo và gương phản xạ, đòi hỏi phải đặt nhiều trạm máy phụ.
  • Ranh giới đất lâm nghiệp phức tạp: Ranh giới đất rừng phòng hộ ($458,13\text{ ha}$) và rừng sản xuất ($436,56\text{ ha}$) phần lớn theo ranh tự nhiên (khe suối, đỉnh dông), khó xác định chính xác mép thửa chỉ bằng phương pháp đo toàn đạc truyền thống.

Hướng phát triển trong tương lai

  1. Tích hợp công nghệ GNSS-RTK và UAV Lidar: Ứng dụng máy định vị vệ tinh 2 tần số RTK và máy bay không người lái (UAV) quét LiDAR để đo vẽ các khu vực đồi núi hiểm trở, giảm thiểu nhân lực đi gương ngoài thực địa.
  2. Nâng cấp CSDL lên chuẩn VBDLIS (Hệ thống thông tin đất đai quốc gia): Chuyển đổi dữ liệu từ dạng tệp .dgn sang định dạng không gian địa lý Spatial GeoDatabase (PostGIS/Oracle Spatial) phục vụ chuyển đổi số và dịch vụ công trực tuyến cấp độ 4.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------+
|                              ĐỐI TƯỢNG HƯỞNG LỢI                               |
+---------------------------------------------------------------------------------+
| SINH VIÊN & NGHIÊN CỨU SINH:                                                    |
|  - Tiếp cận tài liệu chuẩn về quy trình biên tập bản đồ địa chính               |
|  - Nắm vững kỹ năng phối hợp giữa MicroStation V8i và phần mềm gCadas           |
+---------------------------------------------------------------------------------+
| KỸ SƯ TRẮC ĐỊA & CÁN BỘ ĐỊA CHÍNH:                                              |
|  - Sở hữu quy trình xử lý số liệu tự động, loại bỏ thao tác thủ công            |
|  - Bộ công cụ bình sai số liệu và kiểm tra sai số khép chuẩn TT25/2014         |
+---------------------------------------------------------------------------------+
| CƠ QUAN QUẢN LÝ NHÀ NƯỚC (UBND/Phòng TN&MT):                                   |
|  - Sở hữu bộ bản đồ số chuẩn hóa, minh bạch hóa hiện trạng sử dụng đất          |
|  - Giảm 80% thời gian thụ lý hồ sơ cấp Giấy chứng nhận quyền sử dụng đất        |
+---------------------------------------------------------------------------------+

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật tối thiểu để vận hành phần mềm MicroStation V8i và gCadas là gì?

Hệ thống yêu cầu máy tính chạy Windows 10/11 64-bit, vi xử lý tối thiểu 4 nhân (Intel Core i5 hoặc tương đương), RAM từ 8 GB và cài đặt sẵn bộ thư viện Microsoft Access Database Engine để kết nối CSDL thuộc tính.

2. Độ chính xác vị trí điểm chi tiết trên bản đồ tỷ lệ 1:1000 đạt ngưỡng bao nhiêu?

Theo quy phạm Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm ranh giới thửa đất so với điểm khống chế đo vẽ không được vượt quá $0.1\text{ mm}$ theo tỷ lệ bản đồ (tương đương $\le 0.1\text{ m}$ ngoài thực địa). Kết quả kiểm tra của đề tài đạt $M_{max} = 0.030\text{ m}$, hoàn toàn thỏa mãn tiêu chuẩn.

3. Làm thế nào để xử lý số liệu khi xảy ra lỗi bắt dính ranh giới (Undershoot/Overshoot)?

gCadas tích hợp công cụ Sửa lỗi tự động trong menu Bản đồ. Người dùng chỉ cần thiết lập bán kính dung sai tìm kiếm (Tolerance = $0.02\text{ m}$), thuật toán sẽ tự động cắt tỉa các đoạn thừa (overshoot) và kéo dài các đoạn hở (undershoot) để tạo vùng đóng khép kín cho thửa đất.

4. Dữ liệu từ bản đồ có thể xuất sang các hệ thống GIS khác như ArcGIS hay QGIS không?

Hoàn toàn có thể. Tệp đồ họa .dgn có thể được chuyển đổi trực tiếp sang định dạng ESRI Shapefile (.shp) hoặc AutoCAD (.dwg) qua các công cụ chuyển đổi của MicroStation/FME, giữ nguyên cấu trúc phân lớp và bảng dữ liệu thuộc tính đi kèm.

5. Tại sao cần sử dụng điểm gốc tọa độ quốc gia TK-096494 trong quá trình đo vẽ?

Điểm gốc tọa độ quốc gia TK-096494 đặt ngay tại thị trấn Hùng Quốc là mốc chuẩn hạng cao của mạng lưới tọa độ VN-2000. Việc khởi tính từ mốc này giúp khống chế biến dạng chiều dài, đảm bảo tính thống nhất của bản đồ địa chính địa phương với hệ quy chiếu quốc gia và thuận tiện cho việc ghép nối với các xã lân cận.

Kết luận

Đề tài "Ứng dụng công nghệ tin học và phương pháp máy toàn đạc điện tử thực hiện công tác thành lập bản đồ địa chính tờ số 05 tỷ lệ 1:1000 Thị trấn Hùng Quốc, huyện Trà Lĩnh, tỉnh Cao Bằng" đã giải quyết triệt để bài toán hiện đại hóa công tác biên tập bản đồ tại khu vực miền núi có địa hình phức tạp. Bằng cách kết hợp chuẩn mực giữa thiết bị đo ngoại nghiệp hiện đại Topcon GTS 235N và nền tảng xử lý nội nghiệp MicroStation V8i – gCadas, dự án đã tạo ra sản phẩm tờ bản đồ địa chính số hóa đạt độ chính xác cao, tuân thủ nghiêm ngặt các quy định của Bộ Tài nguyên và Môi trường.

Kết quả này không chỉ khẳng định tính khả thi vượt trội của công nghệ số trong trắc địa địa chính mà còn là mô hình mẫu để triển khai nhân rộng cho toàn bộ các xã, thị trấn trên địa bàn tỉnh Cao Bằng, đóng góp thiết thực vào chiến lược chuyển đổi số và hiện đại hóa hệ thống quản lý đất đai quốc gia.
