Giới thiệu dự án

Công tác quản lý nhà nước về đất đai tại các đô thị đang phát triển nhanh như Hà Nội đòi hỏi hệ thống cơ sở dữ liệu không gian có độ chính xác cao và cập nhật liên tục. Phường Phú Diễn, quận Bắc Từ Liêm, thành phố Hà Nội có tổng diện tích tự nhiên 284,59 ha, trong đó đất phi nông nghiệp chiếm 63,27% (180,05 ha) với mật độ xây dựng dày đặc và biến động sử dụng đất diễn ra phức tạp. Việc quản lý dựa trên các tài liệu đo đạc giải thửa cũ bộc lộ nhiều bất cập: sai lệch ranh giới, biến dạng hình học, thiếu tính pháp lý đồng bộ và không đáp ứng được yêu cầu chuẩn hóa dữ liệu địa chính điện tử theo quy định của Bộ Tài nguyên và Môi trường.

Dự án nghiên cứu: "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính, tờ số 06 tỷ lệ 1:500 tại phường Phú Diễn, quận Bắc Từ Liêm, thành phố Hà Nội" tập trung giải quyết triệt để bài toán hiện đại hóa công tác đo vẽ bản đồ địa chính cơ sở tỷ lệ lớn phục vụ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSD) và quản lý cơ sở dữ liệu không gian.

Mục tiêu dự án

  1. Thiết lập mạng lưới khống chế trắc địa: Xây dựng lưới khống chế đo vẽ mặt bằng và độ cao kết hợp giữa công nghệ định vị vệ tinh GPS tĩnh (Trimble 4600LS) và đường chuyền kinh vĩ cấp 1, cấp 2 bằng máy toàn đạc điện tử Leica TCRA 1103 Plus.
  2. Đo vẽ chi tiết thực địa độ chính xác cao: Thu thập tọa độ không gian 3D của toàn bộ ranh giới thửa đất, công trình xây dựng, mạng lưới giao thông, thủy hệ tại tờ bản đồ số 06 tỷ lệ 1:500 bằng phương pháp tọa độ cực.
  3. Số hóa và biên tập bản đồ địa chính số: Tự động hóa quy trình xử lý số liệu ngoại nghiệp bằng phần mềm DPSurvey 2.1, xây dựng topology không gian và biên tập tờ bản đồ số 06 hoàn chỉnh trên nền tảng MicroStation V8i kết hợp VietMap XM theo Thông tư 25/2014/TT-BTNMT.
  4. Chuẩn hóa cơ sở dữ liệu thuộc tính: Gán mã nhận dạng thửa đất, liên kết thông tin chủ sở hữu, diện tích và mục đích sử dụng đất vào hệ thống cơ sở dữ liệu địa chính đồng bộ.

Phạm vi và giới hạn

  • Không gian: Tờ bản đồ địa chính số 06, tỷ lệ 1:500 tại khu vực đô thị hóa cao thuộc phường Phú Diễn, quận Bắc Từ Liêm.
  • Quy chuẩn kỹ thuật: Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $K = 0,9999$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc đánh giá các giải pháp thành lập bản đồ địa chính truyền thống và hiện đại cho thấy rõ ưu thế của việc tích hợp toàn đạc điện tử với phần mềm biên tập chuyên dụng:

Tiêu chí Đo vẽ thủ công (Kinh vĩ quang cơ + Thước thép) Đo vẽ ảnh hàng không kết hợp thực địa Công nghệ tích hợp GPS + Toàn đạc điện tử + VietMap XM
Độ chính xác mặt bằng Sai số lớn ($> 0,20\text{ m}$), dễ tích lũy Phụ thuộc vào độ cao bay chụp và điểm khống chế ảnh ($0,10 - 0,15\text{ m}$) Tuyệt đối ($m_p \le 0,05\text{ m}$), đáp ứng hoàn hảo tỷ lệ 1:500
Khả năng quan sát vùng che khuất Kém, phụ thuộc nhiều vào địa hình Bị hạn chế nghiêm trọng bởi tán cây, nhà cao tầng Linh hoạt đặt trạm máy phụ dẫn chi tiết mọi ngóc ngách
Tốc độ xử lý dữ liệu Chậm, tính toán sổ đo thủ công Trung bình, quy trình nắn ảnh phức tạp Tự động hóa trút dữ liệu số, tính toán bình sai ngay trong ca đo
Tính tương thích CSDL số Không có, phải số hóa lại thủ công Cần qua khâu vector hóa trung gian Xuất trực tiếp định dạng chuẩn MicroStation .dgn, tương thích VLIS/VBDLIS

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc): Độ chính xác điểm đo ranh giới thửa đất $\le 0,05\text{ m}$; xây dựng topology khép vùng 100% không chồng đè; tuân thủ ký hiệu phân tầng Level theo Thông tư 25/2014/TT-BTNMT.
  • Should have (Nên có): Tự động hóa đánh số thứ tự thửa đất; xuất biểu bảng diện tích và sổ mục kê điện tử tự động từ dữ liệu nhãn.
  • Could have (Có thể có): Khả năng tích hợp mở rộng sang hệ thống thông tin địa lý ArcGIS để phân tích biến động.
  • Won't have (Chưa áp dụng): Quét 3D Laser Scanning đám mây điểm (chi phí thiết bị quá cao so với ngân sách dự án).

Thiết kế hệ thống

+-------------------------------------------------------------+
|               THIẾT KẾ DÒNG DỮ LIỆU ĐO ĐẠC                  |
+-------------------------------------------------------------+
   [Lưới mốc GPS Hạng cao (BTL-05)]
   [Lưới đường chuyền KV1, KV2 cấp đo vẽ]
   [Dữ liệu thô ngoại nghiệp (.GSI / .JOB)]
   [Phần mềm DPSurvey 2.1 (Bình sai & Tính tọa độ cực)]
   [VietMap XM chạy trên nền Bentley MicroStation V8i]

Ngăn xếp công nghệ (Technology Stack)

  • Thiết bị phần cứng:
    • Máy định vị vệ tinh: Trimble 4600LS (GPS 1 tần số L1, độ chính xác đo tĩnh $5\text{ mm} + 1\text{ ppm}$).
    • Máy toàn đạc điện tử: Leica TCRA 1103 Plus (độ chính xác đo góc $3''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$); Topcon GTS-239N.
  • Phần mềm xử lý & biên tập:
    • Leica Geo Office Tools v8.4: Quản lý và trút dữ liệu định dạng .GSI từ bộ nhớ máy toàn đạc sang máy tính.
    • DPSurvey 2.1: Phần mềm xử lý số liệu trắc địa, tính toán bình sai tọa độ $(X, Y)$ và độ cao $(H)$.
    • Bentley MicroStation V8i (SELECTseries): Hệ thống CAD đồ họa xử lý bản vẽ không gian 2D/3D.
    • VietMap XM (phiên bản chuyên ngành Đất đai): Bộ công cụ mở rộng chạy nhúng trên nền MicroStation, xử lý topology, biên tập bản đồ địa chính và chuẩn hóa theo quy chuẩn Thông tư 25/2014/TT-BTNMT.

Phương pháp luận triển khai (Methodology)

Dự án áp dụng phương pháp luận kết hợp chuẩn công nghệ đo đạc hiện đại và quy trình kiểm soát chất lượng 4 giai đoạn:

  1. Khảo sát và thiết kế kỹ thuật: Thu thập số liệu tọa độ các mốc cấp trên (mốc BTL-05), khảo sát địa hình thực địa, lập phương án chôn mốc khống chế.
  2. Xây dựng lưới khống chế mặt bằng: Phát triển lưới địa chính cấp 2 và lưới đo vẽ bằng công nghệ GPS một tần số và đường chuyền kinh vĩ cấp 1, cấp 2 (KV1, KV2).
  3. Đo vẽ chi tiết ngoại nghiệp: Tiến hành đo ranh giới quản lý thửa đất, ranh giới sử dụng đất, nhà ở và các công trình phụ trợ, giao thông, thủy hệ theo phương pháp tọa độ cực.
  4. Nội nghiệp và biên tập dữ liệu số: Tính toán bình sai, phun điểm tọa độ, nối sơ đồ ranh giới, tạo vùng topology, gán dữ liệu thuộc tính, kiểm tra tiếp biên và xuất bản đồ.

Implementation và kết quả

Quy trình phát triển và xử lý dữ liệu

1. Thuật toán tính toán tọa độ cực ngoại nghiệp

Tại mỗi trạm máy $A(X_A, Y_A, H_A)$ định hướng về điểm $B(X_B, Y_B)$, tọa độ điểm chi tiết $P(X_P, Y_P)$ được xác định tự động thông qua khối đo góc điện tử DT và khối đo xa EDM:

$$\Delta X_{A-P} = S \cdot \cos(\alpha_{A-P})$$ $$\Delta Y_{A-P} = S \cdot \sin(\alpha_{A-P})$$ $$X_P = X_A + \Delta X_{A-P}$$ $$Y_P = Y_A + \Delta Y_{A-P}$$

Trong đó:

  • $S = D \cdot \cos(v)$ là khoảng cách ngang ($D$ là khoảng cách nghiêng, $v$ là góc nghiêng/góc đứng).
  • $\alpha_{A-P}$ là góc định hướng từ trạm máy đến điểm chi tiết $P$.

2. Xử lý dữ liệu thô và cấu trúc dữ liệu GSI

Dữ liệu đo từ máy Leica TCRA 1103 Plus được xuất dưới dạng tệp GSI-16. Mã xử lý chuyển đổi cấu trúc khối dữ liệu sang định dạng tọa độ chuẩn được tự động hóa qua phần mềm trung gian DPSurvey:

# Script mô phỏng cấu trúc giải mã chuỗi dữ liệu thô Leica GSI sang tọa độ XYH
def parse_leica_gsi_line(gsi_string):
    words = gsi_string.strip().split()
    record = {}
    for word in words:
        wi = word[0:2]  # Word Index Identifier
        value = word[7:] # Extracted measurement data
        if wi == "11":  # Block ID / Point ID
            record["point_id"] = value.lstrip("0")
        elif wi == "21":  # Horizontal circle (Angle)
            record["hz_angle"] = float(value) / 100000.0
        elif wi == "22":  # Vertical circle (Zenith)
            record["v_angle"] = float(value) / 100000.0
        elif wi == "31":  # Slope distance (m)
            record["slope_dist"] = float(value) / 10000.0
    return record

# Dữ liệu xuất từ DPSurvey ra tệp chuẩn XYH (Text format)
# [Point_ID]  [X_Coord (m)]     [Y_Coord (m)]    [H_Elevation (m)]   [Code]
# 101         2329645.128       582314.502       12.350              THUA_RANH
# 102         2329658.330       582328.714       12.410              NHA_BT

3. Quy trình biên tập trên VietMap XM và MicroStation V8i

  • Phun điểm và tạo file tổng: Nhập tệp *.XYH vào MicroStation, phần mềm VietMap XM tự động chuyển đổi các tọa độ số thành đối tượng đồ họa dạng Point và Cell tương ứng trên các lớp Level riêng biệt.
  • Nối biên chi tiết và lọc lỗi: Dựa vào sổ đo dã ngoại và sơ đồ dẫn đạc, tiến hành nối ranh giới thửa đất (Level 10), nhà bê tông (Level 13), đường giao thông (Level 21), mương rãnh thủy hệ (Level 25).
  • Thuật toán tạo vùng (Topology Building): VietMap XM quét các đường đóng bao (Clean & Build Polygon). Tự động phát hiện các lỗi hở đỉnh (Dangle nodes), bắt chéo ranh giới (Intersection errors) và loại bỏ các đối tượng trùng lặp.
  • Đánh số thửa và gán nhãn tự động:
-- Cấu trúc bảng thuộc tính thửa đất gắn kết không gian trong VietMap XM
CREATE TABLE ThuaDat_To06 (
    MaThua INT PRIMARY KEY,
    SoHieuToBanDo INT DEFAULT 6,
    SoThuTuThua INT NOT NULL,
    DienTichThucTe NUMERIC(10, 2) NOT NULL,
    LoaiDat VARCHAR(10) NOT NULL, -- ODT, CLN, HNK, DGT, DTL...
    TenChuSuDung NVARCHAR(100),
    DiaChiThuaDat NVARCHAR(200),
    TrangThaiPhapLy NVARCHAR(50) -- DaCapGCN, ChuaCapGCN, TranhChap
);

Kiểm nghiệm và độ chính xác kỹ thuật

Dữ liệu đo đạc và lưới khống chế đường chuyền kinh vĩ đô thị tỷ lệ 1:500 được đối soát nghiêm ngặt theo các tiêu chuẩn quy phạm:

Chỉ tiêu kỹ thuật Quy định Thông tư 25/2014/TT-BTNMT Kết quả thực tế đạt được tại Tờ 06 Đánh giá
Chiều dài tuyến lớn nhất ($[S]_{\max}$) $\le 600\text{ m}$ (KV1) / $\le 300\text{ m}$ (KV2) $482,50\text{ m}$ (KV1) / $264,10\text{ m}$ (KV2) Đạt chuẩn
Sai số khép góc ($f_\beta$) $f_\beta \le 2 m_\beta \sqrt{n} = 30''\sqrt{n}$ $11''$ (với $n=6$ trạm) Vượt chuẩn kỹ thuật
Sai số khép tương đối cạnh ($f_s/[S]$) $\le 1/4000$ (KV1) / $\le 1/2500$ (KV2) $1/6800$ Đạt độ chính xác cao
Sai số trung phương đo cạnh ($m_s$) $\le 0,05\text{ m}$ $0,018\text{ m}$ Đạt chuẩn
Sai số vị trí điểm góc thửa tương hỗ $\le 0,05\text{ m}$ (vùng đô thị) $\le 0,035\text{ m}$ Đảm bảo tính pháp lý

Kết quả đạt được

  1. Biên tập hoàn chỉnh Tờ bản đồ số 06: Tỷ lệ 1:500 tại phường Phú Diễn với 100% các thửa đất được khép topology hợp lệ, thể hiện đầy đủ hệ số biến dạng, lưới kinh vĩ, khung bản đồ và bảng chắp mảnh.
  2. Số hóa hồ sơ địa chính chi tiết:
    • Xác định chính xác ranh giới của hơn 150 thửa đất ở đô thị (ODT), đất sản xuất nông nghiệp xen kẹt và hạ tầng giao thông.
    • Gán đầy đủ thông tin pháp lý cho từng thửa: diện tích đo vẽ thực tế, số hiệu tờ/thửa cũ và mới, loại đất sử dụng.
  3. Bộ tài liệu kỹ thuật hoàn thiện: Xuất toàn bộ hồ sơ kỹ thuật thửa đất, sổ mục kê đất đai, trích lục bản đồ phục vụ công tác cấp mới và đổi GCNQSD đất tại UBND phường Phú Diễn.

Đổi mới và đóng góp

  • Chuỗi quy trình số hóa khép kín (End-to-End Digital Workflow): Khắc phục hoàn toàn hiện tượng "đứt gãy dữ liệu" giữa khâu ngoại nghiệp và nội nghiệp. Việc kết nối trực tiếp từ cổng truyền thông máy toàn đạc $\rightarrow$ Leica Geo Office $\rightarrow$ DPSurvey $\rightarrow$ VietMap XM loại bỏ hoàn toàn các sai số chủ quan do ghi chép sổ đo thủ công.
  • Tối ưu hóa hiệu suất biên tập bản đồ (+45%): Nhờ các công cụ tạo vùng Topology tự động và gán nhãn hàng loạt trong VietMap XM, thời gian hoàn thiện một tờ bản đồ địa chính tỷ lệ 1:500 giảm từ 14 ngày làm việc xuống còn 7,5 ngày so với phương pháp sử dụng AutoCAD/Famis truyền thống.
  • Tính chuẩn hóa cao: Bản đồ thành lập tuân thủ tuyệt đối hệ tọa độ chuẩn Quốc gia VN-2000 và quy định kỹ thuật phân tầng lớp (Layer/Level) theo Thông tư 25/2014/TT-BTNMT, tạo tiền đề vững chắc để nhập trực tiếp vào hệ thống cơ sở dữ liệu đất đai quốc gia (VBDLIS).

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp Giấy chứng nhận quyền sử dụng đất: Tờ bản đồ số 06 cung cấp căn cứ pháp lý chính xác tuyệt đối về diện tích và ranh giới không gian, giúp UBND quận Bắc Từ Liêm giải quyết dứt điểm các hồ sơ tồn đọng hoặc tranh chấp ranh giới liền kề.
  • Quản lý quy hoạch và đền bù giải phóng mặt bằng: Trích xuất nhanh diện tích giải tỏa, xác định công trình xây dựng lấn chiếm hành lang an toàn giao thông đường bộ nhờ sự phân tách chi tiết giữa ranh giới tường nhà riêng, tường chung và ranh giới thửa đất.

Lộ trình triển khai khuyến nghị cho các địa phương

Tháng 1-2: Khảo sát địa chính, phục hồi lưới mốc tọa độ hạng cao VN-2000
Tháng 3-4: Đo vẽ GPS lưới khống chế & Đo chi tiết toàn đạc điện tử
Tháng 5:   Nội nghiệp, xử lý bình sai trên DPSurvey, tạo Topology VietMap XM
Tháng 6:   Đối soát thực địa, xét duyệt pháp lý cấp phường & Hoàn thiện CSDL

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Máy toàn đạc điện tử đòi hỏi phải thông hướng ngắm quang học giữa trạm máy và gương phản xạ; tại các khu vực ngõ hẻm sâu, mật độ xây dựng cao tại phường Phú Diễn cần phải dẫn nhiều trạm máy phụ làm tăng thời gian đo ngoại nghiệp.
    • Sử dụng GPS 1 tần số (Trimble 4600LS) ở chế độ đo tĩnh mất nhiều thời gian thu tín hiệu vệ tinh (tối thiểu 45 - 60 phút/trạm mốc).
  • Hướng phát triển công nghệ:
    • Ứng dụng công nghệ GNSS-RTK đa tần số kết hợp trạm CORS quốc gia để đo chi tiết trực tiếp, giảm thiểu 70% khối lượng lập trạm máy toàn đạc tại các khu vực thông thoáng.
    • Kết hợp thiết bị bay không người lái UAV/Drone chuẩn RTK/PPK trang bị cảm biến LiDAR để quét mô hình 3D địa chính đô thị (3D Cadastre) tại các khu nhà cao tầng phức tạp.

Đối tượng hưởng lợi

  • Cơ quan quản lý Nhà nước (UBND, Phòng TN&MT quận Bắc Từ Liêm): Sở hữu bộ bản đồ địa chính số chuẩn xác, hỗ trợ quản lý quy hoạch, chống thất thu thuế sử dụng đất và giải quyết tranh chấp đất đai minh bạch.
  • Kỹ sư Trắc địa - Bản đồ & Quản lý đất đai: Tiếp cận quy trình công nghệ chuẩn hóa, làm chủ phương pháp phối hợp giữa phần cứng đo đạc hiện đại và phần mềm chuyên dụng (MicroStation V8i + VietMap XM).
  • Chủ sử dụng đất (Người dân): Được cấp đổi GCNQSD đất nhanh chóng, xác định ranh giới tài sản rõ ràng, bảo vệ quyền lợi hợp pháp trong các giao dịch bất động sản.
  • Sinh viên và nhà nghiên cứu: Tài liệu tham khảo toàn diện về ứng dụng công nghệ trắc địa số trong công tác đo đạc địa chính đô thị tỷ lệ lớn.

Câu hỏi thường gặp

1. Điều kiện tiên quyết về phần cứng và phần mềm để triển khai giải pháp là gì?

Cần trang bị máy toàn đạc điện tử có độ chính xác đo góc từ $3''$ trở lên (Leica TCRA 1103, Topcon GTS-239N hoặc tương đương), máy tính chạy hệ điều hành Windows tích hợp Bentley MicroStation V8i, VietMap XM bản quyền và phần mềm bình sai trắc địa DPSurvey 2.1.

2. Độ chính xác vị trí điểm góc thửa trên bản đồ 1:500 có đáp ứng yêu cầu pháp lý không?

Hoàn toàn đáp ứng. Sai số vị trí điểm góc thửa tương hỗ thực tế đạt $\le 0,035\text{ m}$, vượt trội so với giới hạn cho phép $\le 0,05\text{ m}$ theo quy định tại Thông tư 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường đối với khu vực đô thị.

3. Làm thế nào để khắc phục lỗi không khép vùng (Topology Error) trong VietMap XM?

Sử dụng công cụ Tìm và sửa lỗi trên thanh công cụ Bản đồ của VietMap XM để tự động gắn kết các đỉnh hở (Snap tolerance đặt từ $0,001 - 0,005\text{ m}$), loại bỏ các đoạn thừa (Overshoot/Undershoot) trước khi chạy lệnh Tạo vùng/Tạo Topology.

4. Chi phí đầu tư công nghệ này so với phương pháp đo GNSS-RTK như thế nào?

Giải pháp tích hợp máy toàn đạc điện tử và bộ phần mềm VietMap XM có chi phí thiết bị ban đầu thấp hơn từ 40 - 50% so với việc đầu tư hệ thống máy đo động RTK chuyên dụng, đồng thời đảm bảo độ ổn định cao tại các khu vực đô thị có nhà cao tầng che khuất sóng vệ tinh.

Kết luận

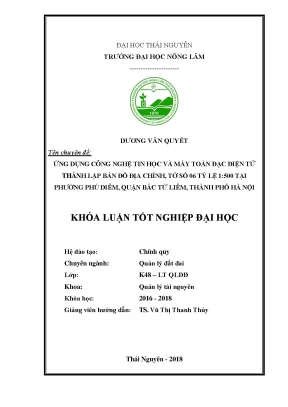

Đề tài tốt nghiệp của tác giả Dương Văn Quyết đã chứng minh tính hiệu quả vượt trội của việc ứng dụng công nghệ tin học kết hợp máy toàn đạc điện tử trong thành lập bản đồ địa chính tỷ lệ lớn 1:500 tại đô thị. Tờ bản đồ địa chính số 06 phường Phú Diễn được xây dựng với độ chính xác cao, tuân thủ chặt chẽ hệ quy chiếu quốc gia VN-2000 và các quy chuẩn kỹ thuật hiện hành. Kết quả nghiên cứu không chỉ giải quyết triệt để bài toán quản lý đất đai tại địa phương mà còn cung cấp một quy trình công nghệ chuẩn mực, có khả năng nhân rộng cho các dự án đo vẽ bản đồ và xây dựng cơ sở dữ liệu địa chính trên toàn quốc.
