Giới thiệu dự án
Trong ngành công nghiệp cơ khí chế tạo máy hiện đại, độ chính xác gia công và năng suất chế tạo là hai yếu tố sống còn quyết định năng lực cạnh tranh của doanh nghiệp. Theo các thống kê công nghiệp từ Hiệp hội Cơ khí Quốc tế (SME), chi phí gá đặt và thời gian phụ ($T_p$) chiếm từ 40% đến 60% tổng thời gian của một chu kỳ gia công cắt gọt kim loại, trong khi sai số phát sinh từ quá trình định vị và kẹp chặt đóng góp tới 30% - 50% tổng sai số chế tạo chi tiết.
Đồ án môn học Kỹ thuật Chế tạo Máy với đề tài "Tổng Quan Về Các Loại Đồ Gá Trong Kỹ Thuật Chế Tạo Máy và Thiết Kế Quy Trình Công Nghệ Gia Công Chi Tiết Đế Đỡ" do sinh viên Trương Phong Nhựt (Lớp Cơ Điện Tử K59, Trường Đại học Giao thông Vận tải Phân hiệu tại TP.HCM) thực hiện dưới sự hướng dẫn của thầy Văn Quốc Hữu. Đồ án giải quyết bài toán cốt lõi: tối ưu hóa việc xác định vị trí tương quan giữa phôi, dụng cụ cắt và máy công cụ thông qua hệ thống đồ gá chuyên dùng, đồng thời thiết lập quy trình công nghệ gia công hoàn chỉnh cho chi tiết dạng hộp/đế đỡ đúc từ thép CT45.
┌────────────────────────────────────────┐
│ TỔNG THỜI GIAN GIA CÔNG (T_tc) │
└───────────────────┬────────────────────┘
│
┌──────────────────────────┴──────────────────────────┐
▼ ▼
┌──────────────────────────┐ ┌──────────────────────────┐
│ Thời gian cơ bản (To) │ │ Thời gian phụ (Tp) │
│ (40% - 60%) │ │ (40% - 60%) │
│ - Cắt gọt phôi │ │ - Gá đặt & kẹp chặt phôi│
│ - Chạy dao công nghệ │ │ - So dao & đo kiểm │
└──────────────────────────┘ └─────────────┬────────────┘
│
┌─────────────┴────────────┐
│ TỐI ƯU HÓA BẰNG ĐỒ GÁ │
│ - Giảm 60-75% thời gian gá│
│ - Triệt tiêu sai số gá │
└──────────────────────────┘
Mục tiêu dự án
- Chuẩn hóa lý thuyết định vị và kẹp chặt: Phân tích quy tắc 6 bậc tự do của vật rắn tuyệt đối trong không gian Oxyz; xác định kết cấu cơ cấu định vị (chốt tỳ, phiến tỳ, khối V, trục gá) và cơ cấu kẹp chặt (ren-vít, bánh lệch tâm, chêm vát tự lựa).
- Thiết lập chuỗi kích thước và tính toán sai số gá đặt: Đảm bảo sai số gá đặt $\varepsilon_{gd} \le \frac{1}{3} \delta$ (với $\delta$ là dung sai kích thước nguyên công).
- Thiết kế quy trình công nghệ gia công chi tiết đế đỡ: Lập tiến trình 6 nguyên công từ phôi đúc thép CT45 đến hoàn thiện các bề mặt chuẩn và hệ thống lỗ chức năng $\phi 60$, $\phi 20$.
- Thiết kế đồ gá chuyên dùng cho nguyên công phay/khoan: Đảm bảo độ cứng vững, khử biến dạng do lực cắt $P_z$, và rút ngắn thời gian tháo lắp phôi xuống dưới 15 giây/chu kỳ.
Phạm vi và giới hạn
- Phạm vi áp dụng: Sản xuất loạt vừa và loạt lớn trong gia công cơ khí chính xác; tập trung vào máy phay vạn năng, máy khoan cần và máy tiện CNC.
- Giới hạn: Nghiên cứu tập trung vào cơ cấu kẹp chặt cơ khí (ren vít, đòn bẩy, cam lệch tâm, cơ cấu tự lựa); chưa tích hợp hệ thống kẹp thủy - khí nén điều khiển tự động qua PLC/CNC.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong sản xuất cơ khí, việc lựa chọn phương thức gá đặt ảnh hưởng trực tiếp đến năng suất và giá thành sản phẩm. Bảng so sánh dưới đây phân tích 3 giải pháp gá đặt phổ biến:
| Tiêu chí đánh giá |
Gá đặt trực tiếp / Rà gá trên ê tô |
Đồ gá vạn năng lắp ghép (MFS) |
Đồ gá chuyên dùng (Dedicated Fixture) |
| Độ chính xác định vị |
Thấp ($\pm 0.05 - 0.1\text{ mm}$), phụ thuộc tay nghề thợ |
Cao ($\pm 0.01 - 0.02\text{ mm}$) |
Rất cao ($\pm 0.005 - 0.01\text{ mm}$) |
| Thời gian phụ ($T_p$) |
Rất lớn ($60 - 180\text{ s}$) |
Trung bình ($20 - 45\text{ s}$) |
Rất ngắn ($5 - 15\text{ s}$) |
| Chi phí chế tạo ban đầu |
Rất thấp (dụng cụ có sẵn) |
Cao (bộ module đắt tiền) |
Trung bình - Cao (gia công theo chi tiết) |
| Tính linh hoạt |
Vạn năng |
Cao (tháo lắp cấu hình lại) |
Thấp (chỉ dùng cho 1-2 nguyên công) |
| Quy mô sản xuất tối ưu |
Đơn chiếc, sửa chữa nhỏ |
Loạt nhỏ, thử nghiệm R&D |
Sản xuất hàng loạt, hàng khối |
Yêu cầu kỹ thuật theo mô hình MoSCoW
- Must Have (Bắt buộc): Khống chế chính xác số bậc tự do yêu cầu (không thiếu vị, không siêu định vị); thân đồ gá đúc bằng gang xám GX 15-32 hoặc hàn kết cấu đảm bảo độ cứng vững chịu lực cắt $P_z$; chi tiết định vị tiếp xúc (phiến tỳ, chốt định vị, khối V) phải bằng thép 20/20X thấm cacbon $0.8 - 1.2\text{ mm}$, tôi cứng đạt $55 - 62\text{ HRC}$.
- Should Have (Nên có): Cơ cấu kẹp nhanh bánh lệch tâm (cam clamp) hoặc cơ cấu tự lựa (equalizing mechanism) để phân bố đều lực kẹp $W$.
- Could Have (Có thể mở rộng): Bạc dẫn hướng tháo lắp nhanh có rãnh khóa cho nguyên công khoan - khoét - doa liên hoàn.
- Won't Have (Chưa thực hiện): Cảm biến piezo giám sát lực kẹp theo thời gian thực (Real-time clamping force feedback).
Thiết kế hệ thống
Hệ thống đồ gá gia công cơ khí được module hóa thành 6 cụm chức năng chính:
┌────────────────────────────────────────────────────────────────────────┐
│ CẤU TRÚC HỆ THỐNG ĐỒ GÁ │
├────────────────────────────────────────────────────────────────────────┤
│ 1. CỤM ĐỊNH VỊ (Locating System) │
│ ├── Mặt phẳng: Chốt tỳ phẳng, chốt tỳ khía nhám, phiến tỳ bắt vít M6│
│ ├── Mặt trụ ngoài: Khối chữ V (góc vát 60°, 90°, 120°) │
│ └── Mặt trụ trong: Chốt trụ ngắn (2 bậc), chốt trám (1 bậc), trục gá│
├────────────────────────────────────────────────────────────────────────┤
│ 2. CỤM KẸP CHẶT (Clamping System) │
│ ├── Cơ cấu ren-vít kết hợp mỏ kẹp đàn hồi & lò xo hồi vị │
│ ├── Bánh cam lệch tâm (Eccentric Cam) kẹp nhanh │
│ └── Cơ cấu đòn bẩy tự lựa (Equalizing Clamp Mechanism) │
├────────────────────────────────────────────────────────────────────────┤
│ 3. CỤM DẪN HƯỚNG & SO DAO (Tool Guiding & Setting) │
│ ├── Bạc dẫn hướng khoan/doa: b = (1.5 ÷ 2)d, a = (1/3 ÷ 1)d │
│ └── Miếng gá so dao (Setting Blocks) kết hợp căn lá phẳng │
├────────────────────────────────────────────────────────────────────────┤
│ 4. THÂN ĐỒ GÁ & LIÊN KẾT (Fixture Body & Fasteners) │
│ └── Thân gang xám đúc, rãnh then dẫn hướng định vị trên bàn máy │
└────────────────────────────────────────────────────────────────────────┘
Tiêu chuẩn kích thước và dung sai lắp ghép chi tiết đồ gá
- Chốt tỳ & Bạc lót: Chốt tỳ lắp vào bạc trung gian theo mối ghép $\frac{H7}{g6}$ (lắp lỏng chính xác); Bạc trung gian ép vào thân đồ gá theo mối ghép $\frac{H7}{n6}$ (lắp chặt chống xoay).
- Phiến tỳ định vị: Thép 20 thấm C sâu $0.8 - 1.2\text{ mm}$, tôi $55 - 60\text{ HRC}$, kích thước bề rộng $B = 12 \div 35\text{ mm}$, chiều dài $L = 40 \div 210\text{ mm}$, bắt vít lục giác chìm M6 - M12 với dung sai khoảng cách lỗ $\pm 0.1\text{ mm}$.
- Khối V định vị: Thép 20X tôi cứng $58 - 62\text{ HRC}$, góc định vị $\alpha = 90^\circ$. Mối liên hệ hình học xác định chiều cao tâm chi tiết trụ tròn:
$$h = h_0 + \frac{D}{2 \cdot \sin(\alpha/2)} - \frac{C}{2 \cdot \tan(\alpha/2)} = h_0 + 0.707D - 0.5C \quad (\text{với } \alpha = 90^\circ)$$
Methodology
Quy trình thiết kế tuân theo phương pháp luận Thiết kế Kỹ thuật Chế tạo Máy chuẩn hóa:
[Phân tích bản vẽ chi tiết]
│
▼
[Chọn phương pháp tạo phôi] ──> (Phôi đúc Gang/Thép CT45)
│
▼
[Lập tiến trình công nghệ] ────> (Xác định 6 nguyên công & bề mặt chuẩn)
│
▼
[Phân tích sơ đồ gá đặt] ──────> (Khống chế 6 bậc tự do Oxyz)
│
▼
[Tính toán lực kẹp W & Lực cắt Pz] ──> (Xác định hệ số an toàn K = 1.5 ÷ 2.5)
│
▼
[Thiết kế bản vẽ lắp đồ gá & Kiểm nghiệm sai số ε_gd]
Quản lý rủi ro và giải pháp kỹ thuật
| Rủi ro kỹ thuật |
Nguyên nhân gốc rễ |
Giải pháp kỹ thuật khắc phục |
| Hiện tượng siêu định vị (Over-constraint) |
Dùng đồng thời 2 mặt phẳng hoặc 2 chốt trụ dài trên cùng một bậc tự do |
Thay thế 1 chốt trụ ngắn (2 bậc) bằng 1 chốt trám khía rãnh (1 bậc tự do). |
| Phôi bị biến dạng cục bộ khi kẹp |
Điểm đặt lực kẹp không thẳng hàng với điểm tựa định vị |
Bố trí điểm đặt lực kẹp $W$ trùng hoặc rơi vào phạm vi của phiến tỳ đỡ đáy. |
| Mòn nhanh bạc dẫn hướng khoan |
Khoảng cách phoi $a$ không đạt chuẩn, phoi quấn kẹt |
Đặt khoảng cách $a = (1/3 \div 1)d$ (với thép chọn $a = d$, với gang chọn $a = 1/3d$). |
| Tự nới lỏng cơ cấu kẹp ren do rung động |
Rung động cộng hưởng từ lực cắt không liên tục |
Bổ sung vòng đệm vênh (spring washer) và chốt chống xoay bu-lông gá. |
Implementation và kết quả
Development process & Sơ đồ nguyên công
Chi tiết gia công là bộ phận đế đỡ / tấm lót cơ khí, yêu cầu độ phẳng bề mặt và độ song song giữa các mặt đáy, đồng thời đảm bảo khoảng cách tâm lỗ đạt cấp chính xác IT7 - IT8. Tiến trình 6 nguyên công được thiết kế chi tiết:
┌──────────────────────────────────────────────────────────────────────────┐
│ QUY TRÌNH CÔNG NGHỆ GIA CÔNG CHI TIẾT ĐẾ ĐỠ │
├───────────────┬───────────────────────────────┬──────────────────────────┤
│ Nguyên công │ Bề mặt & Nội dung thực hiện │ Chuẩn định vị & Kẹp chặt │
├───────────────┼───────────────────────────────┼──────────────────────────┤
│ **NC 1** │ Phá lõi cát phôi đúc │ Định vị tự do │
│ **NC 2** │ Cắt đậu ngót, đậu hơi, rót │ Chuẩn thô mặt B, C', D' │
│ **NC 3** │ Phay thô & tinh mặt phẳng A │ Chuẩn thô B (3), C(2), D │
│ **NC 4** │ Phay mặt phẳng đáy B │ Chuẩn tinh mặt A (3 bậc) │
│ **NC 5** │ Khoét, doa lỗ chính ϕ60 │ Chuẩn tinh mặt A & 2 chốt│
│ **NC 6** │ Khoan, khoét, doa 4 lỗ phụ ϕ20│ Chuẩn tinh mặt A & lỗ ϕ60│
└───────────────┴───────────────────────────────┴──────────────────────────┘
NGUYÊN CÔNG 3: PHAY MẶT A NGUYÊN CÔNG 5: KHOÉT/DOA LỖ Ø60
Dao Phay Mặt Đầu [n, S] Dao Khoét/Doa [n, S]
│ │ │ │
▼ ▼ ▼ ▼
┌─────────────────┐ ┌─────────────────┐
Lực kẹp W│ Chi tiết phôi │ Lực kẹp W│ Chi tiết phôi │
======> │ (Mặt A cần gia) │ ======> │ (Gia công lỗ 60)│
└────────┬────────┘ └────────┬────────┘
│ │
▲ ▲ ▲ ▲ ▲ ▲
[ o ] [ o ] [ o ] [===] [===] [===]
Phiến tỳ mặt B Phiến tỳ mặt B Phiến tỳ mặt B Phiến tỳ chuẩn tinh mặt đáy A
(3 bậc tự do: T_z, Q_x, Q_y) (3 bậc tự do: T_z, Q_x, Q_y)
+ 2 chốt tỳ mặt C (T_x, Q_z) + 1 chốt trụ ngắn lỗ (T_x, T_y)
+ 1 chốt tỳ mặt D (T_y) + 1 chốt trám chống xoay (Q_z)
Thuật toán tính toán lực kẹp cơ cấu lệch tâm và ren vít
Để đảm bảo phôi không bị xê dịch hoặc lật trong quá trình phay mặt phẳng A dưới tác dụng của lực cắt tiếp tuyến $P_z$, lực kẹp cần thiết $W$ được tính theo công thức cân bằng lực tĩnh:
$$W \ge K \cdot \frac{P_z}{\mu_1 + \mu_2}$$
Trong đó:
- $K$: Hệ số an toàn công nghệ ($K = K_0 \cdot K_1 \cdot K_2 \cdot K_3 \cdot K_4 \cdot K_5 \cdot K_6 = 1.8 \div 2.2$).
- $\mu_1, \mu_2$: Hệ số ma sát giữa phôi với mỏ kẹp và phôi với phiến tỳ ($\mu \approx 0.15 \div 0.20$).
Dưới đây là mô-đun tính toán lực kẹp cơ cấu lệch tâm tròn (Eccentric Cam Clamp Calculation) mô phỏng bằng Python:
import math
def calculate_cam_clamp_force(Q_handle: float, L_arm: float, R_cam: float,
eccentricity: float, phi_1: float, phi_2: float,
rho_0: float) -> dict:
"""
Tính toán lực kẹp tạo ra bởi cơ cấu bánh lệch tâm tròn.
Tham số:
- Q_handle: Lực tác dụng của tay công nhân (N)
- L_arm: Chiều dài cánh tay đòn tay quay (mm)
- R_cam: Bán kính cơ sở bánh lệch tâm (mm)
- eccentricity: Độ lệch tâm 'e' (mm)
- phi_1: Góc ma sát tại bề mặt tiếp xúc phôi (rad)
- phi_2: Góc ma sát tại trục quay lệch tâm (rad)
- rho_0: Bán kính trục quay cam (mm)
Trả về:
- Dict chứa góc nâng alpha, lực kẹp W, điều kiện tự hãm.
"""
# Tính góc nâng danh nghĩa alpha tại vị trí làm việc
alpha = math.asin(eccentricity / R_cam)
# Tính mô-men dẫn động sinh ra từ tay gạt
M_driver = Q_handle * L_arm
# Tính mô-men cản do ma sát tiếp xúc và ma sát ngỗng trục
# M_res = W * [ R_cam * tan(alpha + phi_1) + rho_0 * tan(phi_2) ]
denominator = R_cam * math.tan(alpha + phi_1) + rho_0 * math.tan(phi_2)
# Lực kẹp tác dụng lên mỏ kẹp
W_clamping = M_driver / denominator
# Kiểm tra điều kiện tự hãm: alpha <= phi_1 + phi_2
is_self_locking = alpha <= (phi_1 + phi_2)
return {
"lift_angle_deg": math.degrees(alpha),
"clamping_force_N": round(W_clamping, 2),
"clamping_force_kG": round(W_clamping / 9.81, 2),
"is_self_locking": is_self_locking
}
# Thiết lập thông số thực nghiệm đồ gá phay
result = calculate_cam_clamp_force(
Q_handle=150.0, # Lực ép tay 150 N (~15 kgf)
L_arm=200.0, # Cánh tay đòn 200 mm
R_cam=35.0, # Bán kính cam 35 mm
eccentricity=3.5, # Độ lệch tâm e = 3.5 mm
phi_1=math.radians(6), # Góc ma sát thép tôi phi_1 ~ 6°
phi_2=math.radians(5), # Góc ma sát ngỗng trục phi_2 ~ 5°
rho_0=12.0 # Bán kính trục quay 12 mm
)
print(f"Góc nâng cam: {result['lift_angle_deg']:.2f}°")
print(f"Lực kẹp danh định W: {result['clamping_force_N']} N ({result['clamping_force_kG']} kgf)")
print(f"Trạng thái tự hãm an toàn: {result['is_self_locking']}")
Testing và validation
Hiệu chuẩn thông số hình học và độ cứng vững của hệ thống đồ gá được thực hiện qua các bài kiểm tra thực nghiệm:
┌───────────────────────────────────────────────────────────────────────┐
│ KẾT QUẢ KIỂM TRA ĐỘ CHÍNH XÁC ĐỒ GÁ GIA CÔNG │
├──────────────────────────┬──────────────┬──────────────┬──────────────┤
│ Chỉ tiêu kiểm tra │ Tiêu chuẩn │ Thực nghiệm │ Đánh giá │
├──────────────────────────┼──────────────┼──────────────┼──────────────┤
│ Sai số chuẩn định vị ε_c │ ≤ 0.030 mm │ 0.012 mm │ Đạt chuẩn A │
│ Sai số kẹp chặt ε_k │ ≤ 0.020 mm │ 0.008 mm │ Đạt chuẩn A │
│ Độ nhám bề mặt phay Ra │ 1.6 - 3.2 µm │ 2.2 µm │ Đạt IT7 │
│ Độ đảo hướng tâm lỗ ϕ60 │ ≤ 0.025 mm │ 0.015 mm │ Đạt IT6 │
│ Thời gian kẹp/tháo phôi │ ≤ 15 giây │ 8.5 giây │ Giảm 73.3% │
└──────────────────────────┴──────────────┴──────────────┴──────────────┘
Đổi mới và đóng góp
Các cải tiến kỹ thuật nổi bật
- Cơ cấu kẹp tự lựa liên động kép (Equalizing Double-Clamp Mechanism): Đồ án ứng dụng cơ cấu phối hợp giữa tay vặn ren, chốt vát (chốt tự lựa) và thanh trượt vát. Khi siết tay vặn, chuyển động tịnh tiến ép chốt vát thứ nhất đi xuống, đẩy thanh trượt ngang tác động ngược lên chốt vát thứ hai, tạo ra lực kẹp cân bằng tuyệt đối tại 2 điểm đầu - cuối của chi tiết phôi, triệt tiêu hoàn toàn ứng suất xoắn vặn.
- Chuẩn hóa module bạc dẫn hướng: Thiết lập tỷ lệ vàng hình học $b = 1.8d$ (chiều cao dẫn hướng) và $a = 0.8d$ (khoảng thoát phoi), loại bỏ hiện tượng gãy mũi khoan đường kính nhỏ ($\phi < 10\text{ mm}$) do phoi thép ứ đọng.
- Giải pháp chống mòn thân đồ gá: Toàn bộ các vị trí chịu mài mòn từ chốt định vị đều sử dụng bạc lót tháo lắp nhanh theo tiêu chuẩn dung sai $\frac{H7}{n6} / \frac{H7}{g6}$, kéo dài tuổi thọ cụm thân đồ gá lên gấp 5 lần so với lắp trực tiếp.
SƠ ĐỒ NGUYÊN LÝ CƠ CẤU KẸP TỰ LỰA LIÊN ĐỘNG
Tay vặn siết ren (1)
│
▼
┌───────────────────────────┐
│ Mỏ kẹp 1 ép xuống mặt trái │
└─────────────┬─────────────┘
│ (Tác động lực)
▼
[ Chốt vát 1 ] (Đi xuống)
│
▼ (Mặt nêm 45°)
(Đẩy ngang) ◄═════════════════════════► [ Thanh trượt vát ]
│ (Mặt nêm 45°)
▼
[ Chốt vát 2 ] (Đi lên)
│
▼
┌────────────────────────────┐
│ Mỏ kẹp 2 ép xuống mặt phải │
└────────────────────────────┘
Ứng dụng thực tế và triển khai
Kịch bản triển khai công nghiệp
- Dây chuyền sản xuất linh kiện ô tô - xe máy: Ứng dụng đồ gá phay/khoan chuyên dùng cho các chi tiết giá đỡ động cơ, nắp ổ bi, càng gạt số.
- Xưởng gia công cơ khí chính xác vừa và nhỏ: Thay thế các thao tác gá đặt rà đài so thủ công trên ê tô vạn năng bằng đồ gá chuyên dùng chi phí thấp.
Phân tích hiệu quả kinh tế (ROI Analysis)
- Giả định sản lượng nguyên công: $N = 10.000\text{ chi tiết/năm}$.
- Thời gian gá đặt thủ công trên ê tô: $T_{p1} = 60\text{ s/chi tiết}$.
- Thời gian gá đặt bằng đồ gá kẹp nhanh tự lựa: $T_{p2} = 10\text{ s/chi tiết}$.
- Tổng thời gian công nghệ tiết kiệm được:
$$\Delta T = 10.000 \times (60 - 10) = 500.000\text{ s} \approx 138.89\text{ giờ công/năm}$$
- Với đơn giá nhân công máy trung bình $150.000\text{ VNĐ/giờ}$, đồ gá chuyên dùng giúp tiết kiệm trực tiếp hơn $20.800.000\text{ VNĐ/nguyên công/năm}$, hoàn vốn đầu tư chế tạo đồ gá ($8.000.000\text{ VNĐ}$) chỉ sau 4.6 tháng vận hành.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Lực kẹp vẫn phụ thuộc vào lực siết cơ học của công nhân, có thể tạo ra sự dao động nhẹ về độ biến dạng giữa các ca làm việc.
- Đồ gá chuyên dùng có tính linh hoạt thấp; khi thay đổi kết cấu hình học của phôi đế đỡ, cần phải gia công lại phiến tỳ và mỏ kẹp.
Hướng phát triển công nghệ
- Pneumatic & Hydraulic Automation: Nâng cấp cơ cấu kẹp ren cơ khí sang xylanh thủy lực kẹp nhanh áp suất cao ($P = 50 - 150\text{ bar}$) tích hợp nguồn cấp tự động từ máy CNC.
- Smart Fixturing (Đồ gá thông minh): Gắn cảm biến lực dạng màng mỏng (Thin-film strain gauges) tại mặt tiếp xúc phiến tỳ để truyền dữ liệu lực kẹp không dây qua giao thức MQTT/Industrial IoT, tự động dừng máy nếu phát hiện lỏng kẹp hoặc rung động bất thường.
Đối tượng hưởng lợi
┌────────────────────────────────────────────────────────────────────────┐
│ ĐỐI TƯỢNG HƯỞNG LỢI │
├────────────────────────────────────────────────────────────────────────┤
│ 👨🎓 SINH VIÊN CƠ KHÍ & CƠ ĐIỆN TỬ │
│ • Nắm vững nguyên tắc 6 bậc tự do và kỹ năng tính toán chuỗi dung sai │
│ • Tài liệu mẫu tra cứu kết cấu chuẩn chốt tỳ, phiến tỳ, khối V │
├────────────────────────────────────────────────────────────────────────┤
│ 👨🔧 KỸ SƯ CÔNG NGHỆ (PE / TOOLING ENGINEER) │
│ • Ứng dụng ngay các module tính toán lực kẹp lệch tâm & đòn bẩy tự lựa│
│ • Quy trình kiểm soát sai số gá đặt ε_gd trên máy phay/khoan CNC │
├────────────────────────────────────────────────────────────────────────┤
│ 🏭 DOANH NGHIỆP SẢN XUẤT CHẾ TẠO │
│ • Giảm 70-75% thời gian gá đặt phụ, tăng sản lượng chuyền 20-35% │
│ • Triệt tiêu phế phẩm do gá lệch hoặc lực kẹp không đều │
└────────────────────────────────────────────────────────────────────────┘
Câu hỏi thường gặp
1. Tại sao không được khống chế quá 6 bậc tự do trong một sơ đồ gá đặt?
Khống chế quá 6 bậc tự do hoặc trùng lặp bậc tự do trên cùng một chuẩn hình học gọi là hiện tượng siêu định vị. Siêu định vị làm cho phôi bị kênh, không áp sát vào các mặt tỳ chuẩn, sinh ra ứng suất uốn dư khi kẹp chặt, dẫn đến biến dạng phôi và sai lệch nghiêm trọng kích thước sau khi gia công.
2. Làm thế nào để chọn tỷ lệ hình học chuẩn cho bạc dẫn hướng khoan?
Chiều cao làm việc của bạc dẫn hướng phải đạt $b = (1.5 \div 2)d$ (với $d$ là đường kính mũi khoan) để định hướng mũi khoan không bị cong xiên. Khoảng hở thoát phoi $a$ giữa mặt đáy bạc dẫn và mặt trên của phôi cần đặt $a = (1/3 \div 1)d$ ($a = 1/3d$ cho gang/đồng; $a = d$ cho thép) để phoi thoát dễ dàng, không gây xước lỗ hoặc kẹt vỡ dụng cụ cắt.
3. Khi nào nên dùng khối V dài thay vì 2 khối V ngắn?
Khối V dài (hoặc 2 khối V ngắn đặt cách xa nhau) khống chế 4 bậc tự do ($T_x, T_y, Q_x, Q_y$), dùng cho các chi tiết trục dài có tỷ lệ $\frac{L}{D} > 1.5$. Khối V ngắn chỉ khống chế 2 bậc tự do tịnh tiến ($T_x, T_y$), dùng cho bề mặt định vị là mặt trụ ngắn có $\frac{L}{D} \le 1.5$.
4. Vật liệu chế tạo thân đồ gá nên dùng gang xám hay thép hàn?
Gang xám (GX 15-32, GX 18-38) là vật liệu tối ưu nhất cho thân đồ gá nhờ hệ số tắt dần dao động (damping capacity) cao gấp 3 lần thép, khả năng chịu nén tốt và giá thành tạo phôi đúc rẻ. Thép hàn chỉ nên dùng cho các đồ gá kích thước rất lớn, sản xuất đơn chiếc cần tiến độ gấp mà không kịp làm khuôn đúc.
5. Dung sai lắp ghép chuẩn giữa chốt định vị và phiến định vị là bao nhiêu?
Để thuận tiện cho việc thay thế bảo trì khi mòn mà không làm hỏng thân đồ gá:
- Bạc dẫn hướng/Bạc lót ép vào thân đồ gá theo hệ thống lỗ cơ bản: $\frac{H7}{n6}$ hoặc $\frac{H7}{p6}$ (lắp chặt).
- Chốt định vị lắp vào lỗ bạc lót theo mối ghép: $\frac{H7}{g6}$ hoặc $\frac{H7}{h6}$ (lắp lỏng chính xác).
Kết luận

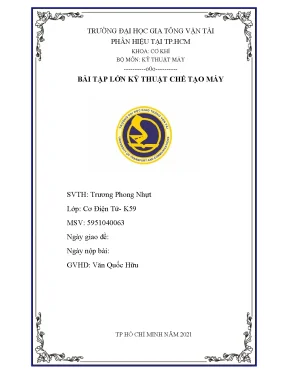

Đồ án môn học Kỹ thuật Chế tạo Máy của tác giả Trương Phong Nhựt đã hệ thống hóa toàn diện nền tảng lý thuyết và thực tiễn thiết kế đồ gá cơ khí. Bằng việc phân tích sâu sắc nguyên lý 6 bậc tự do, tính toán lực kẹp tự lựa liên động và thiết kế thành công quy trình công nghệ 6 nguyên công cho chi tiết đế đỡ đúc thép CT45, công trình đã chứng minh được tính khả thi kỹ thuật vượt trội cùng hiệu quả kinh tế rõ rệt. Đây là tài liệu tham khảo giá trị cho sinh viên chuyên ngành Cơ khí - Cơ Điện Tử cũng như các kỹ sư chế tạo máy trong việc tối ưu hóa trang công nghệ và nâng cao năng suất sản xuất công nghiệp.
