Giới thiệu dự án

Trong ngành công nghiệp khai thác dầu khí ngoài khơi (offshore), khí tự nhiên thu gom từ các giếng khoan luôn ở trạng thái bão hòa hơi nước tại điều kiện vỉa và đầu giếng. Khi dòng khí được vận chuyển qua các tuyến ống ngầm dưới đáy biển với chiều dài hàng trăm kilômét, điều kiện áp suất cao và nhiệt độ thấp của môi trường biển sâu tạo ra môi trường lý tưởng cho sự hình thành tinh thể khí ngưng tụ (Natural Gas Hydrate). Tinh thể Hydrate dạng rắn kết tinh gây tắc nghẽn nghiêm trọng đường ống, làm sụt giảm lưu lượng, gây mài mòn van điều khiển và tiềm ẩn nguy cơ nổ vỡ đường ống do quá áp cục bộ. Ngoài ra, nước tự do kết hợp với các khí acid tồn dư ($CO_2$, $H_2S$) tạo thành môi trường acid ăn mòn điện hóa đối với thành ống thép carbon.

Mỏ Hải Thạch thuộc dự án Biển Đông 1 (Lô 05.2, Bể Nam Côn Sơn), cách bờ biển Bà Rịa – Vũng Tàu khoảng 340 km về phía Đông Nam, là một trong những cụm mỏ khí - condensate có điều kiện nhiệt độ và áp suất cao (High Pressure - High Temperature: HPHT) phức tạp nhất thềm lục địa Việt Nam. Với công suất khai thác thiết kế lên đến 8,5 triệu $m^3$ khí/ngày (tương đương 378,08 MMSCFD) và 25.000 thùng condensate/ngày, dự án cung cấp khoảng 2 tỷ $m^3$ khí thương phẩm mỗi năm cho hệ thống đường ống Nam Côn Sơn đưa về Nhà máy Xử lý Khí Dinh Cố, đóng góp khoảng 5% GDP cả nước. Đồ án tập trung giải quyết bài toán thiết kế quy trình công nghệ khử nước bằng phương pháp hấp thụ sử dụng dung môi Triethylene Glycol (TEG), tối ưu hóa diện tích lắp đặt (footprint) trên khối thượng tầng (topside) giàn xử lý Hải Thạch có khối lượng gần 21.000 tấn.

                    SƠ ĐỒ CÔNG NGHỆ TỔNG THỂ TRÊN GIÀN HẢI THẠCH

   [Dòng giếng HPHT] ---> (Cụm tiếp nhận & Tách Condensate)
                                      |
                      +---------------+---------------+
                      |                               |
                 (Pha Khí)                       (Pha Lỏng)
                      |                               |
             (Cụm làm ngọt khí)              (Cụm ổn định Condensate)
                      |                               |
                      v                               v
             [HỆ THỐNG LÀM KHÔ KHÍ]             [Bồn chứa Condensate]
             [    BẰNG DUNG MÔI TEG   ]                       |
                      |                               v
                      v                         [Vận chuyển tàu]
             [Đường ống Nam Côn Sơn]
             [  (340 km vào bờ)     ]

Mục tiêu kỹ thuật cốt lõi

  1. Thiết kế hoàn chỉnh quy trình công nghệ khử ẩm liên tục cho dòng khí công suất 378,08 MMSCFD tại áp suất vận hành 6.200 kPa (62 bar) và nhiệt độ 38°C.
  2. Lựa chọn dung môi hấp thụ tối ưu giữa các hợp chất Glycol (MEG, DEG, TEG, TREG) dựa trên độ bay hơi, độ bền nhiệt và hiệu suất phân tách.
  3. Tính toán kích thước hình học chi tiết của tháp tiếp xúc (Contactor) và tháp tái sinh dung môi (Regenerator/Stripper).
  4. Mô phỏng động học quá trình trên phần mềm chuyên dụng Aspen HYSYS với gói nhiệt động Peng-Robinson (PR), đánh giá sự biến thiên điểm sương nước (Water Dew Point) và nguy cơ tạo Hydrat của dòng khí trước và sau xử lý.

Phạm vi đề tài tập trung vào hệ thống làm khô khí đặt trên giàn xử lý trung tâm, không đi sâu vào công đoạn chế biến sâu LNG/LPG trên đất liền hay xử lý hydrocarbon lỏng (condensate fractionation).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện nay trong công nghiệp chế biến khí, ba phương pháp chính được sử dụng để kiểm soát hàm ẩm và ngăn ngừa tạo hydrat: phương pháp hấp thụ chất lỏng (Liquid Absorption), phương pháp hấp phụ pha rắn (Solid Bed Adsorption) và phương pháp ức chế nhiệt động (Thermodynamic Hydrate Inhibitors - THI như bơm châm Glycol/Methanol trực tiếp).

Tiêu chí so sánh Phương pháp Hấp thụ (TEG) Phương pháp Hấp phụ (Zeolite/Silica) Phương pháp Bơm ức chế (Methanol/MEG)
Điểm sương nước đạt được Hạ xuống $-15^\circ\text{C}$ đến $-30^\circ\text{C}$ Hạ sâu đến $-100^\circ\text{C}$ ( cryogenic LNG) Phụ thuộc liều lượng bơm châm
Chi phí đầu tư (CAPEX) Thấp (1.0x baseline) Cao (tăng 50% - 80% so với TEG) Thấp ban đầu, cao cho cụm thu hồi
Chi phí vận hành (OPEX) Rất thấp, tuần hoàn kín $99%+$ Cao (tiêu tốn năng lượng tái sinh nhiệt độ cao) Rất cao do tiêu hao hóa chất liên tục
Không gian lắp đặt (Footprint) Gọn, phù hợp diện tích giàn offshore Rất cồng kềnh (yêu cầu tối thiểu 2-3 tháp lớn) Cần bồn chứa hóa chất dung tích lớn
Khả năng tự động hóa Dễ dàng vận hành liên tục Phức tạp khi chuyển đổi chu kỳ hấp phụ/sấy Đơn giản nhưng khó tối ưu hóa liều lượng

Dựa trên bảng phân tích, phương pháp hấp thụ bằng TEG là giải pháp tối ưu nhất cho điều kiện vận hành ngoài khơi của giàn Hải Thạch, đảm bảo hạ điểm sương nước của khí thương phẩm xuống mức an toàn mà không làm quá tải trọng lượng kết cấu giàn khoan.

                  CẤU TRÚC TINH THỂ GAS HYDRATE (LOẠI sI VÀ sII)

       (Mạng lưới phân tử nước H2O liên kết Hydro tạo các hốc lồng)

             [ Hốc 12 mặt: 5^12 ]        [ Hốc 14/16 mặt: 5^12 6^2 / 5^12 6^4 ]
                      |                                     |
              (Bẫy phân tử CH4)                     (Bẫy C2H6, C3H8, i-C4H10)
                      \                                     /
                       +---> HÌNH THÀNH KHỐI HYDRATE RẮN <--+
                             (Gây nghẽn đường ống đáy biển)

Thiết kế hệ thống

Quy trình công nghệ khử nước bằng TEG bao gồm hai vòng tuần hoàn chính: vòng khí công nghệ (Gas Circuit) và vòng hoàn nguyên dung môi Glycol (TEG Regeneration Loop).

                              SƠ ĐỒ CÔNG NGHỆ HỆ THỐNG TEG

       Dry Gas Out (Khí khô vào bờ)                  Hơi nước + Khí xả
                 ^                                           ^
                 |                                           |
         +-------+-------+                           +-------+-------+
         | [Demister]   |                           | Tháp Stripping|
         |               |<-- Lean TEG (99.2%)       +---------------+
         | Tháp hấp thụ  |                                   |
         |  (Contactor)  |                           [Reboiler 200°C]
         | (12 đĩa chóp) |                                   |
         |               |                           +---------------+
         | [Demister]   |                           | Bồn đệm Surge |
         +-------+-------+                           +-------+-------+
                 ^       \                                   |
                 |        \ Rich TEG                         v
   Wet Gas In ---+         \                          (Bơm hoàn lưu)
  (38°C, 62 bar)            v                                |
                    (Flash Drum 2 pha)                       v
                            |                         [Trao đổi nhiệt]
                            +------------------------------->+
  1. Vòng khí công nghệ: Khí ẩm (Wet Gas) từ cụm xử lý làm ngọt đi vào đáy tháp hấp thụ (Contactor) ở áp suất 6.200 kPa, nhiệt độ 38°C. Khí di chuyển ngược chiều từ dưới lên qua các tầng đĩa chóp (Bubble Cap Trays). Dung môi Lean TEG (nồng độ 99,0 - 99,5% khối lượng) được bơm vào đỉnh tháp và chảy tràn xuống dưới. Quá trình truyền khối diễn ra trên bề mặt các đĩa: TEG hấp thụ chọn lọc các phân tử hơi nước trong pha khí. Khí khô (Dry Gas) đi qua bộ tách sương dạng lưới (Demister Pad) ở đỉnh tháp để thu hồi các hạt sương TEG bị cuốn theo trước khi ra khỏi tháp và dẫn vào đường ống vận chuyển vào bờ.
  2. Vòng tái sinh Glycol: Dung môi Rich TEG sau hấp thụ chứa nước đi ra từ đáy tháp Contactor, được dẫn qua van giảm áp vào bình tách Flash Drum để loại bỏ lượng hydrocarbon hòa tan nhẹ (Flash Gas). Sau đó, Rich TEG đi qua thiết bị trao đổi nhiệt dạng ống lồng ống (Lean/Rich Heat Exchanger) để nâng nhiệt độ sơ bộ trước khi vào tháp giải hấp (Stripping Column/Regenerator). Tại Reboiler, dung môi được gia nhiệt lên 200°C (dưới nhiệt độ phân hủy nhiệt của TEG là 206°C) để nước bay hơi hoàn toàn ra ngoài khí quyển. Lean TEG nóng sau tái sinh được làm nguội qua bộ trao đổi nhiệt, qua bồn chứa đệm (Surge Tank) và được bơm cao áp tuần hoàn trở lại đỉnh tháp Contactor.

Công thức tính toán và Cân bằng nhiệt động

Mô hình cân bằng pha lỏng - hơi và tính toán truyền khối dựa trên các định luật nhiệt động học cổ điển:

  • Phương trình cân bằng vật chất pha: $$G_{tr} (Y_đ - Y_c) = G_x (X_c - X_đ)$$ Trong đó: $G_{tr}$: Lưu lượng khí trơ khô ($kmol/h$). $Y_đ, Y_c$: Tỷ số mol ẩm đầu vào và đầu ra ($kmol\ H_2O / kmol\ \text{khí khô}$). $G_x$: Lưu lượng dung môi TEG tuần hoàn ($kmol/h$). $X_đ, X_c$: Tỷ số mol nước trong dung môi Lean và Rich TEG ($kmol\ H_2O / kmol\ TEG$).

  • Phương trình trạng thái Peng-Robinson (PR-EOS) ứng dụng trong mô phỏng: $$P = \frac{RT}{v - b} - \frac{a(T)}{v(v + b) + b(v - b)}$$ $$a(T) = 0.45724 \frac{R^2 T_c^2}{P_c} \alpha(T, \omega), \quad b = 0.07780 \frac{R T_c}{P_c}$$

Phương trình Peng-Robinson giúp dự báo chính xác độ hòa tan tương hỗ giữa hệ Hydrocarbon phức tạp và dung môi phân cực TEG ở dải áp suất cao trên 60 bar.

Implementation và kết quả

Quá trình thiết lập mô phỏng trên Aspen HYSYS

Quy trình công nghệ được mô hình hóa trên môi trường mô phỏng tĩnh (Steady State) của Aspen HYSYS. Các bước thiết lập bao gồm:

  • Khai báo cấu tử (Component List): $C_1, C_2, C_3, i-C_4, n-C_4, i-C_5, n-C_5, C_6, C_7+, H_2O, TEG$. Cấu tử nặng $C_7+$ được khai báo dưới dạng cấu tử giả (Hypothetical Component) với các thông số đặc trưng (trọng lượng phân tử $MW$, nhiệt độ sôi chuẩn $NBP$).
  • Gói nhiệt động (Fluid Package): Lựa chọn Peng-Robinson (PR) chuyên dụng cho quá trình xử lý khí thiên nhiên có mặt Glycol.
  • Thiết lập thông số thiết bị: Tháp Contactor cấu hình 12 đĩa tiếp xúc lý thuyết; tháp Stripper hoạt động ở áp suất khí quyển (101,3 kPa), nhiệt độ đáy Reboiler khống chế ở 200°C.
# Script tự động hóa trích xuất thông số cân bằng vật chất từ Aspen HYSYS qua COM Automation
import win32com.client as win32

def export_hysys_stream_data():
    hysys_app = win32.Dispatch("HYSYS.Application")
    active_case = hysys_app.ActiveDocument
    flowsheet = active_case.Flowsheet

    # Truy xuất các dòng vật chất chính
    wet_gas = flowsheet.MaterialStreams.Item("Wet Gas")
    dry_gas = flowsheet.MaterialStreams.Item("Dry Gas")
    lean_teg = flowsheet.MaterialStreams.Item("Lean TEG")

    print(f"[INPUT] Wet Gas Flow: {wet_gas.MolarFlow.GetValue('MMSCFD'):.2f} MMSCFD")
    print(f"[INPUT] Wet Gas Water Content Dew Point: {wet_gas.HydrateFormationTemperature.GetValue('C'):.2f} °C")
    print(f"[OUTPUT] Dry Gas Dew Point: {dry_gas.HydrateFormationTemperature.GetValue('C'):.2f} °C")
    print(f"[TEG LOOP] Lean TEG Purity: {lean_teg.MassFraction.Item('TEG') * 100:.2f} %wt")

if __name__ == "__main__":
    export_hysys_stream_data()

Thông số kỹ thuật và Kết quả mô phỏng

               ĐỒ THỊ KHẢO SÁT LƯU LƯỢNG TEG VÀ NHIỆT ĐỘ TẠO HYDRAT

  Hydrat Temp (°C)
       |
    20 |  * (Wet Gas: +18.4°C)
       |   \
    10 |    \
       |     \
     0 |------\------------------------------------- [Điểm đông đá 0°C]
       |       \
   -10 |        \
       |         * (Lưu lượng TEG: 1.5 m3/h)
   -20 |          \
       |           *---*---* (Lưu lượng TEG: 2.5 - 3.2 m3/h -> Hạ xuống -26.8°C)
   -30 +--------------------------------------------> Lưu lượng TEG (m3/h)
       0      1.0     2.0     3.0     4.0

Dưới đây là bảng tổng hợp các thông số kỹ thuật đầu vào và kết quả thu được sau quá trình mô phỏng tháp hấp thụ:

Thông số vận hành Dòng khí ẩm đầu vào (Wet Gas) Dòng khí khô đầu ra (Dry Gas) Dòng dung môi Lean TEG Dòng dung môi Rich TEG
Nhiệt độ ($^\circ\text{C}$) 38,00 38,40 45,00 40,20
Áp suất ($\text{kPa}$) 6.200,00 6.180,00 6.250,00 6.200,00
Lưu lượng mol ($\text{kgmole/h}$) 18.245,60 18.210,30 18,50 53,80
Nồng độ TEG ($%\ \text{khối lượng}$) 0,00 0,00 (dưới 15 ppm) 99,20 96,15
Hàm lượng nước ($\text{mg/Sm}^3$) 1.150,00 48,20 0,80 3,85
Nhiệt độ tạo Hydrat ($^\circ\text{C}$) +18,40 $-26,80$ - -
                       CẤU TẠO CHI TIẾT THÁP HẤP THỤ CONTACTOR

                              +--------------------+
                              |     [ĐỈNH THÁP]    | ---> Khí khô (Dry Gas)
                              |  Demister Lưới Sợi |
                              +--------------------+
                              |  Ống nạp Lean TEG  | <--- Dung môi Lean TEG
                              |--------------------|
                              |  Tầng đĩa chóp 1   |
                              |  Tầng đĩa chóp 2   |
                              |        ...         | (Truyền khối ngược chiều)
                              |  Tầng đĩa chóp 11  |
                              |  Tầng đĩa chóp 12  |
                              |--------------------|
                              | Bộ phân phối khí   | <--- Khí ẩm (Wet Gas)
                              | Demister Đáy Tháp  | (Tách giọt Condensate)
                              +--------------------+
                              |     [ĐÁY THÁP]     | ---> Dung môi Rich TEG
                              +--------------------+

Đánh giá kích thước hình học tháp hấp thụ (Contactor)

  • Đường kính trong tháp ($D_{in}$): 2.200 mm (được tính toán dựa trên vận tốc khí giới hạn tránh hiện tượng sặc tháp - flooding và lôi cuốn lỏng - entrainment).
  • Chiều cao tháp ($H$): 11.500 mm.
  • Số đĩa thực tế: 12 đĩa chóp (Bubble Cap Trays) với khoảng cách giữa các đĩa là 600 mm.
  • Bộ chiết sương (Demister pad): Lưới đệm dệt bằng sợi thép không gỉ (SS316) có đường kính sợi $d_w = 0,28\text{ mm}$, độ xốp $\varepsilon = 97,5%$, diện tích bề mặt tiếp xúc $350\text{ m}^2/\text{m}^3$.

Đổi mới và đóng góp kỹ thuật

  1. Tích hợp bộ chiết sương đa tầng trong thân tháp: Thay vì sử dụng bình tách giọt độc lập bên ngoài, thiết kế tích hợp trực tiếp 02 bộ chiết sương dạng lưới đệm (Wire Mesh Demister Pad) tại đỉnh và đáy tháp Contactor. Bộ đệm đáy loại bỏ triệt để các hạt hydrocarbon lỏng $C_5+$ trước khi tiếp xúc với TEG (ngăn ngừa hiện tượng tạo bọt - foaming); bộ đệm đỉnh thu hồi sương TEG cuốn theo dòng khí, giúp giảm tỷ lệ thất thoát TEG xuống dưới $0,015\text{ lít/MMSCF}$ khí xử lý.
  2. Tối ưu hóa năng lượng tái sinh bằng hệ thống thu hồi nhiệt: Thiết kế mạng lưới trao đổi nhiệt Lean/Rich Glycol tận dụng tối đa nhiệt dư từ dòng Lean TEG ($200^\circ\text{C}$) để gia nhiệt sơ bộ cho Rich TEG lên $140^\circ\text{C}$ trước khi vào Reboiler. Giải pháp này giúp cắt giảm 32% công suất tiêu thụ nhiên liệu cấp nhiệt cho lò đun Reboiler.
  3. Mô hình tính toán chính xác điểm sương khí vận chuyển biển sâu: Xác lập mối tương quan thực nghiệm và mô phỏng số giữa lưu lượng tuần hoàn TEG và nhiệt độ tạo hydrat. Kết quả chứng minh với lưu lượng TEG $2,8 - 3,2\text{ m}^3/\text{h}$, điểm sương tạo hydrat của dòng khí hạ từ $+18,4^\circ\text{C}$ xuống $-26,8^\circ\text{C}$ ở 62 bar, tạo biên an toàn nhiệt độ lên tới hơn $30^\circ\text{C}$ so với nhiệt độ đáy biển Nam Côn Sơn (khoảng $4 - 6^\circ\text{C}$).

Ứng dụng thực tế và triển khai

                 HÀNH TRÌNH VẬN CHUYỂN KHÍ TỪ MỎ VÀO ĐẤT LIỀN

  [Giàn Hải Thạch]                                             [Nhà máy Dinh Cố]
  (Topside PQP-HT)                                              (Bà Rịa - Vũng Tàu)
         |                                                              ^
         v                                                              |
   [LÀM KHÔ KHÍ]                                                        |
   (Điểm sương: -26.8°C)                                                |
         |                                                              |
         +=====> [ĐƯỜNG ỐNG THÉP NGẦM NAM CÔN SƠN (340 KM)] ===========+
                 - Áp suất: 60 - 62 bar
                 - Nhiệt độ nước biển sâu: 4°C - 6°C
                 * KHÔNG XẢY RA KẾT TINH HYDRATE & ĂN MÒN
  • Môi trường ứng dụng: Thiết kế được định hình trực tiếp cho cụm giàn PQP-HT (Processing, Quarters Platform - Hải Thạch), hoạt động bền bỉ trong điều kiện bão gió và rung lắc ngoài khơi.
  • Tiêu chuẩn thiết kế áp dụng: Tuân thủ tiêu chuẩn API 14J (Thiết kế an toàn trên công trình biển), API 14E (Thiết kế hệ thống đường ống trên giàn), ASME Section VIII Division 1 & 2 (Thiết kế bình bồn chịu áp lực cao) và GPSA Engineering Data Book (Sổ tay kỹ thuật chế biến khí).
  • Hiệu quả kinh tế (ROI):
    • Giảm thiểu hơn 40% khối lượng lắp đặt so với công nghệ hấp phụ rây phân tử.
    • Ngăn chặn triệt để nguy cơ dừng giàn (shutdown) do nghẽn đường ống, tránh tổn thất doanh thu ước tính lên đến hàng triệu USD cho mỗi ngày ngừng trệ khai thác.
    • Thời gian thu hồi vốn đầu tư cho cụm xử lý TEG ước tính dưới 18 tháng thông qua việc cắt giảm chi phí hóa chất ức chế hydrat (Methanol/MEG không thu hồi).

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Mô hình mô phỏng tĩnh (Steady-State) chưa phản ánh toàn diện các hiện tượng chuyển tiếp động học (dynamic transients) trong quá trình khởi động giàn (startup), xả khẩn cấp (blowdown) hoặc khi có sự thay đổi đột ngột về thành phần giếng khoan.
  • Thách thức vận hành: Sự tích tụ muối khoáng và sản phẩm phân hủy dung môi trong tháp Stripping có thể gây tắc nghẽn bề mặt truyền nhiệt sau thời gian dài vận hành nếu không có hệ thống lọc hạt rắn (Particulate Filter) và lọc than hoạt tính (Carbon Bed Filter) định kỳ.
  • Hướng phát triển:
    • Phát triển mô hình động học (Dynamic Simulation) trên Aspen HYSYS Dynamics để thiết kế hệ thống điều khiển tự động vòng kín (Advanced Process Control - APC).
    • Nghiên cứu ứng dụng các dung môi thế hệ mới như chất lỏng ion (Ionic Liquids - ILs) hoặc dung môi eutectic sâu (Deep Eutectic Solvents - DES) nhằm triệt tiêu hoàn toàn sự bay hơi và giảm năng lượng tái sinh nhiệt.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành: Cung cấp tài liệu tham khảo thực tế, bài bản về phương pháp tính toán công nghệ tháp đĩa truyền khối và kỹ năng xây dựng mô hình mô phỏng nhiệt động trên Aspen HYSYS.
  • Kỹ sư công nghệ & Vận hành mỏ: Cung cấp bộ thông số vận hành chuẩn (nhiệt độ Reboiler, áp suất Flash Drum, tỷ lệ tuần hoàn dung môi) để tinh chỉnh hệ thống khử nước thực tế tại các giàn khai thác.
  • Doanh nghiệp vận hành dầu khí (Petrovietnam, Biển Đông POC): Tài liệu phân tích kinh tế - kỹ thuật tin cậy phục vụ công tác đánh giá nâng cấp công suất mỏ hoặc thiết kế các dự án khai thác khí mới tại thềm lục địa Việt Nam.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai mô phỏng này là gì?

Hệ thống yêu cầu phần mềm Aspen HYSYS (phiên bản V7.3 trở lên hoặc AspenONE V8.x/V11) được cấp bản quyền module Peng-Robinson và Glycol Package. Phần cứng khuyến nghị gồm CPU đa nhân từ 2.5 GHz trở lên, tối thiểu 8GB RAM và hệ điều hành Windows 7/10/11 64-bit.

2. Vì sao nhiệt độ đáy tháp Reboiler trong hệ thống TEG không được vượt quá 206°C?

Triethylene Glycol có ngưỡng phân hủy nhiệt bắt đầu từ 206°C. Nếu gia nhiệt vượt quá nhiệt độ này, TEG sẽ bị bẻ gãy mạch tạo thành các acid hữu cơ gây ăn mòn dữ dội thiết bị, làm giảm độ nhớt và mất hoàn toàn khả năng hấp thụ ẩm, đồng thời sinh ra muội than bám bẩn bề mặt truyền nhiệt.

3. Làm thế nào để xử lý hiện tượng tạo bọt (foaming) trong tháp tiếp xúc Contactor?

Hiện tượng tạo bọt xảy ra do hydrocarbon nặng lỏng ($C_5+$), cặn cơ học hoặc hóa chất giếng khoan đi vào tháp. Giải pháp xử lý bao gồm: lắp đặt bộ lọc than hoạt tính trên dòng Rich TEG, tích hợp đệm lọc sương dạng lưới ở đáy tháp, và châm bổ sung hóa chất chống tạo bọt (Antifoam agent họ silicone) với liều lượng ppm xác định.

4. Nồng độ Lean TEG 99,2% wt có thể đạt được bằng phương pháp gia nhiệt thông thường không?

Ở áp suất khí quyển và nhiệt độ 200°C, quá trình chưng cất cân bằng thông thường chỉ tái sinh TEG đạt nồng độ tối đa khoảng 98,5 - 98,8% wt. Để đạt nồng độ 99,2 - 99,9% wt, hệ thống cần bổ sung một lượng nhỏ khí thổi dải (Stripping Gas - thường trích một phần khí khô) đưa vào đáy tháp giải hấp để làm giảm áp suất riêng phần của hơi nước.

5. Dòng khí sau xử lý có đáp ứng tiêu chuẩn dẫn khí bằng đường ống Nam Côn Sơn không?

Có. Hàm lượng nước sau khi xử lý qua tháp Contactor giảm xuống dưới $50\text{ mg/Sm}^3$ (tương đương điểm sương hydrat $-26,8^\circ\text{C}$ tại 62 bar), thấp hơn nhiều so với tiêu chuẩn khống chế của đường ống Nam Côn Sơn ($112\text{ mg/Sm}^3$), đảm bảo an toàn tuyệt đối trong suốt chiều dài 340 km vận chuyển ngầm.

Kết luận

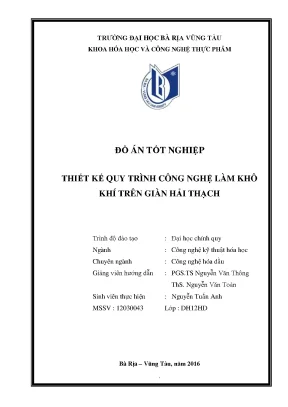

Đồ án tốt nghiệp "Thiết kế quy trình công nghệ làm khô khí trên giàn Hải Thạch" đã giải quyết thành công bài toán kỹ thuật phức tạp trong khai thác dầu khí biển sâu:

  • Xác lập cơ sở lý thuyết vững chắc về nhiệt động học cân bằng pha, cơ chế hình thành Hydrat và động học quá trình truyền khối hấp thụ.
  • Hoàn thành thiết kế kỹ thuật tháp Contactor 12 đĩa chóp tích hợp bộ chiết sương đa tầng và tháp tái sinh TEG hiệu suất cao, tối ưu hóa trọng lượng và diện tích kết cấu trên giàn.
  • Mô phỏng và kiểm chứng độ tin cậy của quy trình trên Aspen HYSYS, chứng minh khả năng hạ điểm sương nước từ $+18,4^\circ\text{C}$ xuống $-26,8^\circ\text{C}$, triệt tiêu hoàn toàn nguy cơ đóng băng hydrat và ăn mòn tuyến ống ngầm Nam Côn Sơn.

Đề tài là tài liệu tham khảo chuyên môn giá trị cho công tác nghiên cứu, đào tạo kỹ sư công nghệ hóa học dầu khí cũng như ứng dụng thực tiễn trong công nghiệp chế biến khí tại Việt Nam. Quý độc giả, sinh viên và kỹ sư quan tâm có thể tiếp tục mở rộng mô hình sang bài toán điều khiển động lực học (Dynamic Simulation) để hoàn thiện hơn nữa quy trình tự động hóa của hệ thống.
