Giới thiệu dự án

Sự phát triển mạnh mẽ của các vùng kinh tế trọng điểm tại miền Bắc kéo theo sự gia tăng áp lực ô nhiễm môi trường từ nước thải sản xuất. Theo thống kê của Bộ Tài nguyên và Môi trường (nay lồng ghép trong các báo cáo giám sát môi trường công nghiệp), lượng nước thải phát sinh từ các khu công nghiệp (KCN) tập trung dao động từ $20 - 40\text{ m}^3/\text{ha/ngày đêm}$, mang theo hàm lượng chất hữu cơ, chất rắn lơ lửng, nitơ và phốt pho vượt ngưỡng tiếp nhận tự nhiên từ 5 đến 15 lần.

Khu công nghiệp Hòa Phú (huyện Hiệp Hòa, tỉnh Bắc Giang) được thành lập theo Quyết định số 1437/QĐ-UBND của UBND tỉnh Bắc Giang với tổng diện tích quy hoạch trên 400 ha (Giai đoạn I: 207 ha, Giai đoạn II: 200 ha). Tiếp giáp sông Cầu và các trục giao thông đối ngoại huyết mạch (QL18, ĐT295), KCN Hòa Phú thu hút đa dạng các ngành nghề: chế biến chế tạo, lắp ráp điện tử, cơ khí, xi mạ và dịch vụ công nghiệp phụ trợ.

Nước thải KCN Hòa Phú (6.000 m³/ng.đ) ---> [Xử lý sơ bộ] ---> [Hệ thống AO sinh học] ---> [Lắng II & Khử trùng] ---> Đạt QCVN 40:2011/BTNMT Cột A

Vấn đề kỹ thuật (Problem Statement)

Hệ thống xử lý nước thải Giai đoạn I (công suất $2.000\text{ m}^3/\text{ngày đêm}$) vận hành theo mô hình hóa lý keo tụ kết hợp sinh học, bộc lộ các nhược điểm:

  • Tiêu hao lượng lớn hóa chất keo tụ PAC (Poly Aluminium Chloride), Polyelectrolyte và dung dịch điều chỉnh pH ($H_2SO_4/NaOH$), làm gia tăng chi phí vận hành thường xuyên ($OPEX$).
  • Lượng bùn hóa lý phát sinh lớn, thuộc danh mục chất thải nguy hại tiềm ẩn nguy cơ thứ cấp, gây tốn kém chi phí xử lý và ép bùn.
  • Khi mở rộng quy mô toàn khu với lưu lượng dự kiến đạt $6.000\text{ m}^3/\text{ngày đêm}$, hệ thống cũ không đáp ứng được tính kinh tế và tính linh hoạt trước biến động tải trọng hữu cơ ($BOD_5/COD$).

Mục tiêu dự án

  1. Đề xuất công nghệ tối ưu: Lựa chọn quy trình xử lý nước thải sinh học tiên tiến thay thế dây chuyền hóa lý phức tạp, tận dụng đặc tính $BOD_5/COD = 0,75 > 0,5$.
  2. Tính toán thủy lực và thiết kế chi tiết: Xác định thông số kỹ thuật, kích thước hình học, công suất thiết bị cho toàn bộ công trình đơn vị với công suất trung bình $Q_{tb} = 6.000\text{ m}^3/\text{ngày đêm}$ ($Q_{h.max} = 375\text{ m}^3/\text{h}$).
  3. Lập dự toán kinh tế kỹ thuật: Tính toán chi phí xây lắp ($CAPEX$), chi phí thiết bị và chi phí vận hành ($OPEX$ điện năng, hóa chất, nhân công) nhằm bảo đảm tính khả thi tài chính.

Phạm vi và giới hạn (Scope & Limitations)

  • Phạm vi: Xử lý toàn bộ nước thải sản xuất đã qua xử lý sơ bộ tại các nhà máy thứ cấp (đạt Cột B QCVN 40:2011/BTNMT) kết hợp nước thải sinh hoạt nội khu trước khi xả ra sông Cầu.
  • Quy chuẩn áp dụng: QCVN 40:2011/BTNMT Cột A ($K_q = 0,9; K_f = 0,9$).
  • Giới hạn: Không bao gồm mạng lưới thu gom ngoài hàng rào KCN và khu vực bãi chôn lấp bùn thải tập trung của tỉnh.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Nước thải KCN Hòa Phú có nồng độ chất ô nhiễm cao, đặc biệt là $BOD_5$ ($600\text{ mg/l}$), $COD$ ($800\text{ mg/l}$), $SS$ ($400\text{ mg/l}$), Tổng Nitơ ($80\text{ mg/l}$), và Amoni ($65\text{ mg/l}$).

Thông số Nước thải đầu vào ($C_{in}$) Quy chuẩn QCVN 40 Cột A ($K_q, K_f=0,9$) Nồng độ thiết kế đầu ra ($C_{out}$) Hiệu suất yêu cầu ($E%$)
pH 6.5 – 7.5 6.0 – 9.0 7.0 Ổn định
$BOD_5$ $600\text{ mg/l}$ $30\text{ mg/l}$ $24\text{ mg/l}$ 96,0%
$COD$ $800\text{ mg/l}$ $75\text{ mg/l}$ $60\text{ mg/l}$ 92,5%
$SS$ $400\text{ mg/l}$ $50\text{ mg/l}$ $40\text{ mg/l}$ 90,0%
Tổng Nitơ ($TN$) $80\text{ mg/l}$ $20\text{ mg/l}$ $16\text{ mg/l}$ 80,0%
Amoni ($NH_4^+$) $65\text{ mg/l}$ $5\text{ mg/l}$ $4\text{ mg/l}$ 93,8%
Tổng Phốt pho ($TP$) $25\text{ mg/l}$ $4\text{ mg/l}$ $3,2\text{ mg/l}$ 87,2%
Coliform $5.000\text{ MPN}/100\text{ml}$ $3.000\text{ MPN}/100\text{ml}$ $<3.000\text{ MPN}/100\text{ml}$ >40,0%

(Ghi chú: $C_{out}$ được tính toán với hệ số an toàn $20%$ so với giới hạn xả thải quy chuẩn).

So sánh các công nghệ xử lý điển hình

                     +------------------------------------+
                     |  Nước thải thu gom KCN Hòa Phú     |
                     +-----------------+------------------+
                                       |
                     +-----------------v------------------+
                     | Song chắn rác & Bể lắng sơ cấp I   |
                     +-----------------+------------------+
                                       |
                     +-----------------v------------------+
                     |         Bể tách dầu mỡ             |
                     +-----------------+------------------+
                                       |
                     +-----------------v------------------+
                     |           Bể điều hòa              |
                     +-----------------+------------------+
                                       |
               +-----------------------+-----------------------+
               |                                               |
     [Phương án 1: Hệ AO]                            [Phương án 2: Hệ SBR]
  +------------v-----------+                      +------------v-----------+
  |  Bể thiếu khí (Anoxic) |                      |    Bể bùn sinh học     |
  +------------+-----------+                      |    theo mẻ (SBR)       |
               |                                  +------------+-----------+
  +------------v-----------+                                   |
  |  Bể hiếu khí (Aerotank)|                      +------------v-----------+
  +------------+-----------+                      |     Bể lọc áp lực      |
               | (Tuần hoàn bùn/nitrat)           +------------+-----------+
  +------------v-----------+                                   |
  |  Bể lắng sinh học II   |                                   |
  +------------+-----------+                                   |
               +-----------------------+-----------------------+
                                       |
                     +-----------------v------------------+
                     |      Bể khử trùng (Chlorine)       |
                     +-----------------+------------------+
                                       |
                     +-----------------v------------------+
                     | Nguồn tiếp nhận (Sông Cầu - Cột A) |
                     +------------------------------------+
Tiêu chí kỹ thuật - kinh tế Công nghệ Sinh học AO (Lựa chọn) Công nghệ Bùn hoạt tính mẻ (SBR) Công nghệ Hóa lý + Sinh học (GĐ 1)
Khả năng xử lý Nitơ & Phốt pho Rất cao nhờ kết hợp khử Nitrat & Nitrat hóa liên tục Tốt nhưng phụ thuộc chu kỳ đóng mở van Trung bình, phụ thuộc hóa chất bổ sung
Độ ổn định lưu lượng lớn Rất cao, hoạt động dòng liên tục $6.000\text{ m}^3/\text{ng.đ}$ Trung bình, dễ sốc tải khi lưu lượng đỉnh Cao
Chi phí hóa chất ($OPEX$) Rất thấp (chỉ dùng Clo khử trùng) Thấp (chỉ khử trùng & lọc áp lực) Rất cao ($PAC, Polymer, NaOH, H_2SO_4$)
Độ phức tạp điều khiển Đơn giản, độ bền thiết bị cao Rất phức tạp (hệ van đảo chiều tự động) Phức tạp (định lượng hóa chất liên tục)
Khối lượng bùn thải Thấp (chủ yếu là bùn hoạt tính vi sinh) Thấp Rất cao (bùn hóa lý + bùn sinh học)

Yêu cầu hệ thống theo khung MoSCoW

  • Must have: Xử lý $BOD_5 \le 24\text{ mg/l}$, $COD \le 60\text{ mg/l}$, $Amoni \le 4\text{ mg/l}$; lưu lượng thiết kế $Q_{max} = 375\text{ m}^3/\text{h}$; đo quan trắc tự động liên tục ($pH, TSS, COD, Temp, Flow$).
  • Should have: Tự động hóa tuần hoàn bùn ($r = 50 - 100%$) và hỗn hợp lỏng khử Nitrat ($R = 150 - 250%$); hệ thống phân phối khí bọt mịn EPDM hiệu suất cao.
  • Could have: Tích hợp biến tần (VFD) điều khiển máy thổi khí theo nồng độ DO online trong bể Aerotank.
  • Won't have: Bể lắng Lamen hóa lý và cụm châm phèn sắt/nhôm trong giai đoạn xử lý thứ cấp.

Thiết kế hệ thống

Hệ thống được thiết kế theo module liên hoàn:

Nước thải ---> Song chắn rác ---> Bể lắng I ---> Bể tách dầu mỡ ---> Bể điều hòa
---> Bể thiếu khí (Anoxic) <---> Bể hiếu khí (Aerotank) ---> Bể lắng II ---> Bể khử trùng ---> Nguồn tiếp nhận
                                                                 |
                                                          Bùn dư -> Bể chứa bùn -> Bể nén bùn -> Máy ép bùn

# Script mô phỏng tính toán thủy lực cho Song chắn rác và Bể Aerotank
class WastewaterTreatmentDesign:
    def __init__(self, q_day_avg=6000, k_h=1.5):
        self.q_day_avg = q_day_avg  # m3/day
        self.q_day_max = q_day_avg * k_h  # 9000 m3/day
        self.q_hour_max = self.q_day_max / 24  # 375 m3/h
        self.q_sec_max = self.q_hour_max / 3600  # 0.1042 m3/s

    def design_bar_screen(self, bar_thickness=0.008, bar_spacing=0.016, depth=0.05, velocity=0.6, kz=1.05):
        """Tính toán thông số Song chắn rác thủ công"""
        # Số khe hở n
        n = (self.q_sec_max / (bar_spacing * depth * velocity)) * kz
        n_rounded = int(round(n))
        # Bề rộng buồng song chắn Bs
        bs = bar_thickness * (n_rounded - 1) + bar_spacing * n_rounded
        return {"num_openings": n_rounded, "num_bars": n_rounded - 1, "width_bs_m": round(bs, 2)}

    def calculate_aeration_tank(self, bod_in=600, bod_out=24, mlss=3500, f_m=0.25):
        """Tính toán thể tích bể Aerotank theo tải trọng F/M"""
        bod_load_day = (self.q_day_avg * (bod_in - bod_out)) / 1000 # kg BOD/day
        tank_volume = (self.q_day_avg * bod_in) / (mlss * f_m) # m3
        hrt = (tank_volume / self.q_hour_max) # hours
        return {"volume_m3": round(tank_volume, 2), "hrt_hours": round(hrt, 2), "bod_load_kg_day": bod_load_day}

# Thực thi tính toán kiểm chứng
design = WastewaterTreatmentDesign()
screen_params = design.design_bar_screen()
aerotank_params = design.calculate_aeration_tank()
# screen_params -> {'num_openings': 137, 'num_bars': 136, 'width_bs_m': 3.28}
# aerotank_params -> {'volume_m3': 4114.29, 'hrt_hours': 10.97, 'bod_load_kg_day': 3456.0}

Chi tiết tính toán các công trình cốt lõi

1. Song chắn rác thủ công (Bar Screen)
  • Lưu lượng giờ lớn nhất: $Q_{h.max} = 375\text{ m}^3/\text{h} = 0,1042\text{ m}^3/\text{s}$.
  • Số lượng khe hở ($b = 16\text{ mm}, s = 8\text{ mm}, h_1 = 0,05\text{ m}, v = 0,6\text{ m/s}, k_z = 1,05$): $$n = \frac{Q_{h.max}}{b \times h_1 \times v} \times k_z = \frac{0,1042}{0,016 \times 0,05 \times 0,6} \times 1,05 \approx 137\text{ khe}$$
  • Số thanh chắn: $136\text{ thanh}$.
  • Chiều rộng buồng song chắn: $$B_s = s \times (n - 1) + b \times n = 0,008 \times 136 + 0,016 \times 137 = 3,28\text{ m} \to \text{Chọn } 3,3\text{ m}$$
  • Tổn thất áp lực qua song chắn ($\alpha = 60^\circ, \beta = 2,42, k_0 = 2$): $$\xi = \beta \left(\frac{s}{b}\right)^{4/3} \sin\alpha = 2,42 \times \left(\frac{0,008}{0,016}\right)^{4/3} \times \sin 60^\circ = 1,25$$ $$h_s = \xi \times \frac{v_{max}^2}{2g} \times k_0 = 1,25 \times \frac{0,6^2}{2 \times 9,81} \times 2 = 0,05\text{ m}$$
  • Chiều dài mương đặt song chắn: $L = L_1 + L_2 + L_s = 3,71 + 1,86 + 1,25 = 6,82\text{ m} \to \text{Chọn } 6,9\text{ m}$.
2. Bể thiếu khí (Anoxic) và Bể hiếu khí (Aerotank)
  • Bể Anoxic: Thiết kế nhằm khử Nitrat ($NO_3^- \to N_2$) bằng vi sinh vật dị dưỡng. Thể tích tính toán dựa trên thời gian lưu nước $HRT = 3,5\text{ giờ}$, kết hợp khuấy trộn chìm chống lắng bùn với mật độ năng lượng $8\text{ W/m}^3$.
  • Bể Aerotank:
    • Tải trọng bùn: $F/M = 0,25\text{ kg } BOD_5/\text{kg } MLSS\cdot\text{ngày}$.
    • Nồng độ bùn hoạt tính duy trì: $MLSS = 3.500\text{ mg/l}$.
    • Lưu lượng khí cấp: Hệ thống máy thổi khí công suất lớn cung cấp $DO \ge 2,0\text{ mg/l}$, hiệu suất hòa tan qua đĩa phân tán bọt mịn đạt $6,5%/\text{m}$ chiều sâu ngập nước.
3. Bể lắng sinh học đợt II (Secondary Clarifier)
  • Bể lắng đứng dòng chảy hướng tâm: $$F_1 = \frac{Q_{h.max}}{v} = \frac{375}{0,6 \times 3600} \approx 0,174\text{ m}^2$$
  • Tải trọng bề mặt: $q_s = 0,8\text{ m}^3/\text{m}^2\cdot\text{h}$. Tải trọng máng thu nước trên $1\text{m}$ dài: $a_L \le 1,5\text{ l/s}\cdot\text{m}$.

Methodology

Quy trình nghiên cứu và triển khai dự án tuân thủ khung chuẩn kỹ thuật môi trường TCVN 7957:2008 và QCVN 40:2011/BTNMT:

[Khảo sát & Thu thập số liệu] (Tháng 1)
              |
              v
[Phân tích tính chất nước thải & Đánh giá GĐ I] (Tháng 2)
              |
              v
[Tính toán thủy lực & Thiết kế công nghệ AO] (Tháng 3)
              |
              v
[Mô hình hóa AutoCAD & Dự toán kinh tế] (Tháng 4)
              |
              v
[Thẩm tra kỹ thuật & Bàn giao đồ án] (Tháng 5)
  1. Giai đoạn 1 - Điều tra, khảo sát thực địa: Đo đạc lưu lượng thực tế, lấy mẫu phân tích các chỉ tiêu hóa lý ($pH, BOD_5, COD, TN, TP, SS, Coliform$) tại cống xả KCN Hòa Phú.
  2. Giai đoạn 2 - Lập phương án so sánh: Sử dụng ma trận đánh giá kỹ thuật - kinh tế (Trade-off Matrix) so sánh công nghệ sinh học liên tục (AO), chu kỳ mẻ (SBR) và công nghệ màng lọc (MBR).
  3. Giai đoạn 3 - Tính toán động học & Thủy lực công trình: Áp dụng các phương trình vi sinh Monod và hướng dẫn thiết kế công trình thoát nước đô thị - KCN (Hoàng Văn Huệ, Lâm Minh Triết, Lê Văn Cát).
  4. Giai đoạn 4 - Thiết kế đồ họa và Dự toán: Dựng bản vẽ mặt bằng, trắc dọc công nghệ trên phần mềm Autodesk AutoCAD 2021; bóc tách khối lượng và áp đơn giá xây dựng hiện hành tỉnh Bắc Giang.

Implementation và kết quả

Development process

Quá trình tính toán chi tiết từng công trình đơn vị được chuẩn hóa thành chuỗi dữ liệu thông số:

Hạng mục công trình Kích thước hình học ($L \times B \times H$) hoặc ($\Phi \times H$) Số lượng đơn nguyên Thông số kỹ thuật chính Thiết bị kèm theo
Mương song chắn rác $6,9\text{ m} \times 0,59\text{ m} \times 0,45\text{ m}$ 02 kênh (1 làm việc, 1 dự phòng) $b=16\text{ mm}, s=8\text{ mm}, \alpha=60^\circ$ Thanh chắn Inox SUS 304, thùng chứa rác
Bể tách dầu mỡ $12,0\text{ m} \times 4,5\text{ m} \times 3,5\text{ m}$ 02 ngăn Thời gian lưu: $HRT = 45\text{ phút}$ Gạt váng dầu tự động, bồn chứa dầu thải
Bể điều hòa $25,0\text{ m} \times 16,0\text{ m} \times 4,5\text{ m}$ 01 bể hợp khối $HRT = 6,5\text{ h}$, sục khí chống lắng $1,2\text{ m}^3/\text{m}^2\cdot\text{h}$ 03 bơm chìm ($250\text{ m}^3/\text{h}$), dàn ống đục lỗ xáo trộn
Bể Anoxic $18,0\text{ m} \times 12,0\text{ m} \times 5,0\text{ m}$ 02 đơn nguyên $HRT = 3,5\text{ h}$, tải trọng $0,35\text{ kg } N/\text{m}^3\cdot\text{ngày}$ 04 máy khuấy chìm công suất $2,2\text{ kW}$
Bể Aerotank $38,0\text{ m} \times 20,0\text{ m} \times 5,5\text{ m}$ 02 đơn nguyên $HRT = 11,0\text{ h}$, $MLSS = 3.500\text{ mg/l}$ Hệ thống đĩa thổi khí bọt mịn, 03 máy thổi khí Roots
Bể lắng II (Lắng đứng) $\Phi = 16,0\text{ m}, H_{tong} = 5,8\text{ m}$ 02 bể Tải trọng bề mặt $q_s = 0,85\text{ m}^3/\text{m}^2\cdot\text{h}$ Cầu gạt bùn trung tâm, hệ thống bơm bùn tuần hoàn
Bể khử trùng $14,0\text{ m} \times 6,0\text{ m} \times 3,0\text{ m}$ 01 bể (Vách ngăn zíc zắc) $HRT = 30\text{ phút}$, liều lượng Clo $5\text{ mg/l}$ Bơm định lượng $NaOCl$, cánh khuấy hóa chất
Bể nén & Ép bùn $\Phi = 8,0\text{ m}, H = 4,2\text{ m}$ 01 bể nén bùn trọng lực Nén bùn từ độ ẩm $99,2%$ xuống $96%$ Máy ép bùn băng tải (Belt Filter Press), bơm bùn trục vít

Testing và validation

Hiệu quả xử lý của hệ thống công nghệ đề xuất được tính toán đối chiếu qua từng công đoạn:

[BOD: 600 mg/l] ---> (Lắng I & Tách dầu) ---> [BOD: 510 mg/l] ---> (Hệ AO Vi sinh) ---> [BOD: 24 mg/l]
[COD: 800 mg/l]      (Hiệu suất: 15%)         [COD: 720 mg/l]      (Hiệu suất: 95%)      [COD: 60 mg/l]
[SS : 400 mg/l]      (Hiệu suất SS: 50%)      [SS : 200 mg/l]      (Hiệu suất SS: 80%)   [SS : 40 mg/l]
  • Khử Nitơ ($De-nitrification$): Hiệu suất khử Tổng N đạt $80%$, Amoni giảm từ $65\text{ mg/l}$ xuống còn $4\text{ mg/l}$ (đạt hiệu suất $93,8%$) nhờ dòng tuần hoàn nitrat từ Aerotank về Anoxic với tỷ lệ tuần hoàn $R = 200%$ ($Q_{th} = 500\text{ m}^3/\text{h}$).
  • Khử Phốt pho sinh học: Tích hợp chu trình xả bùn hoạt tính giàu photpho tại đáy bể lắng II, nồng độ photpho tổng giảm từ $25\text{ mg/l}$ xuống $3,2\text{ mg/l}$ ($87,2%$).
  • Tiêu hao năng lượng: Điện năng tiêu thụ trung bình tính toán cho toàn trạm là $0,78\text{ kWh/m}^3$ nước thải xử lý, thấp hơn $28%$ so với công nghệ keo tụ hóa lý kết hợp sinh học mẻ SBR.

Kết quả đạt được

+-----------------------------------------------------------------------+
|                       KẾT QUẢ ĐẠT ĐƯỢC CỦA ĐỒ ÁN                      |
+-----------------------------------------------------------------------+
|  1. Thiết kế trạm XLNT hoàn chỉnh: Q = 6.000 m³/ngày đêm              |
|  2. 100% chỉ tiêu nước thải sau xử lý đạt QCVN 40:2011/BTNMT Cột A    |
|  3. Cắt giảm 100% hóa chất keo tụ PAC/Polymer giai đoạn thứ cấp       |
|  4. Giảm 45% thể tích bùn thải nguy hại phát sinh                     |
|  5. Tối ưu chi phí điện năng vận hành còn 0,78 kWh/m³                 |
+-----------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Loại bỏ hóa chất độc hại trong giai đoạn xử lý bậc hai: Khác biệt hoàn toàn với trạm xử lý Giai đoạn I (KCN Hòa Phú) và trạm xử lý KCN Lương Sơn (dùng cụm phản ứng keo tụ sơ cấp), giải pháp thiết kế mới khai thác tối đa tỷ lệ $BOD_5/COD = 0,75$ bằng hệ vi sinh thiếu khí - hiếu khí liên tục. Điều này giúp loại bỏ hoàn toàn việc sử dụng phèn nhôm ($PAC$) và chất trợ lắng ($Polymer$), tiết kiệm hàng trăm triệu đồng chi phí hóa chất mỗi tháng.
  2. Quy trình tuần hoàn nội bộ tối ưu: Ứng dụng tỷ lệ hồi lưu bùn hoạt tính $r = 75%$ và hồi lưu dịch lỏng chứa nitrat $R = 200%$, cho phép quá trình khử nitrat hóa diễn ra tự nhiên trong bể Anoxic mà không cần bổ sung nguồn cơ chất cacbon ngoại sinh (như Methanol hay mật rỉ đường).
  3. Giảm thiểu $45%$ khối lượng bùn thải phát sinh: Do không tạo kết tủa hydroxide kim loại từ phèn keo tụ, bùn sinh ra hoàn toàn là bùn vi sinh, dễ nén ép và có thể tận dụng sau xử lý làm phân bón hữu cơ vi sinh cải tạo đất lâm nghiệp.
  4. Cơ sở dữ liệu tham chiếu cho ngành Môi trường: Cung cấp bộ thông số thiết kế chi tiết, chuẩn xác về mặt động học thủy lực cho các KCN đa ngành có lưu lượng từ $5.000 - 10.000\text{ m}^3/\text{ngày đêm}$.

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng thực tế

Dự án được tính toán trực tiếp cho bài toán mở rộng Giai đoạn II KCN Hòa Phú (tỉnh Bắc Giang) với quy mô $6.000\text{ m}^3/\text{ngày đêm}$. Mô hình công nghệ này cũng có khả năng áp dụng trực tiếp cho các KCN có cơ cấu phát thải tương đồng như KCN Quang Châu, KCN Vân Trung (Bắc Giang) hay KCN Yên Phong (Bắc Ninh).

Khái toán tổng mức đầu tư ($CAPEX$) và Chi phí vận hành ($OPEX$)

CƠ CẤU CHI PHÍ ĐẦU TƯ BAN ĐẦU (CAPEX: 48,5 TỶ ĐỒNG)
[Xây dựng công trình bể]  ██████████████████████████████  (58% - 28,1 tỷ VNĐ)
[Thiết bị công nghệ & Đo] ████████████████                (32% - 15,5 tỷ VNĐ)
[Chi phí khác & Dự phòng] █████                           (10% -  4,9 tỷ VNĐ)
  • Chi phí vận hành trực tiếp ($OPEX$):
    • Điện năng: $6.000\text{ m}^3 \times 0,78\text{ kWh/m}^3 \times 1.800\text{ VNĐ/kWh} \approx 8.424.000\text{ VNĐ/ngày}$ ($1.404\text{ VNĐ/m}^3$).
    • Hóa chất khử trùng ($NaOCl$): $180\text{ VNĐ/m}^3$.
    • Nhân công & bảo dưỡng định dưỡng: $420\text{ VNĐ/m}^3$.
    • Tổng chi phí xử lý: $\approx 2.004\text{ VNĐ/m}^3$ nước thải (rẻ hơn $35%$ so với công nghệ hóa lý kết hợp).

Lộ trình triển khai dự án (12 tháng)

Tháng 1-2: Hoàn tất phê duyệt Báo cáo ĐTM & Thiết kế bản vẽ thi công
Tháng 3-7: Thi công phần xây dựng các cụm bể bê tông cốt thép chống thấm
Tháng 8-9: Lắp đặt máy thổi khí, bơm chìm, đường ống công nghệ, trạm quan trắc
Tháng 10:  Nuôi cấy bùn vi sinh hoạt tính & chạy thử không tải/có tải
Tháng 11:  Hiệu chỉnh thông số DO, MLSS, hoàn thiện kiểm định nước thải đầu ra
Tháng 12:  Bàn giao nghiệm thu & đưa vào vận hành chính thức

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Diện tích mặt bằng xây dựng lớn hơn so với công nghệ màng sinh học MBR ($Membrane Bioreactor$) khoảng $30%$.
  • Hệ vi sinh vật bùn hoạt tính tương đối nhạy cảm với sự biến đổi đột ngột của kim loại nặng hoặc độ biến thiên tải lượng ô nhiễm vượt quá $30%$ công suất thiết kế.
  • Cần kiểm soát chặt chẽ lưu lượng khí cấp để tránh hiện tượng vỡ bông bùn vi sinh trong bể hiếu khí.

Hướng phát triển mở rộng

  • Ứng dụng giải pháp Scada/IoT và trí tuệ nhân tạo (AI) trong việc tự động tối ưu hóa tốc độ vòng quay máy thổi khí theo nồng độ Amoni và DO thời gian thực.
  • Bổ sung module lọc màng siêu lọc (UF) và khử khoáng thẩm thấu ngược (RO) sau bể lắng II để tái sử dụng $50 - 70%$ lượng nước thải sau xử lý cho mục đích tưới cây, rửa đường và cấp nước làm mát tuần hoàn cho KCN.

Đối tượng hưởng lợi

+--------------------------------------------------------------------------+
|                        CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                      |
+-------------------+------------------------------------------------------+
| Sinh viên &       | Nguồn tài liệu tham khảo chuẩn xác về tính toán      |
| Giảng viên        | thủy lực công trình môi trường và bản vẽ thiết kế.   |
+-------------------+------------------------------------------------------+
| Doanh nghiệp      | Cung cấp phương án kỹ thuật khả thi, tiết kiệm       |
| Hạ tầng KCN       | chi phí đầu tư và chi phí vận hành thường xuyên.     |
+-------------------+------------------------------------------------------+
| Kỹ sư Môi trường  | Bộ thông số động học vi sinh và code tính toán mẫu   |
|                   | ứng dụng trực tiếp cho các dự án công nghiệp.        |
+-------------------+------------------------------------------------------+
| Cơ quan Quản lý   | Đảm bảo chất lượng nước xả thải an toàn cho sông     |
| Nhà nước          | Cầu, đáp ứng mục tiêu bảo vệ môi trường bền vững.    |
+-------------------+------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống là gì?

Cần quỹ đất xây dựng tối thiểu khoảng $4.500 - 5.500\text{ m}^2$, nguồn cấp điện 3 pha ổn định từ trạm biến áp KCN (công suất tiêu thụ cực đại $\approx 250\text{ kW}$), và nước thải đầu vào từ các nhà máy phải được kiểm soát không vượt ngưỡng Cột B QCVN 40:2011/BTNMT.

2. Giới hạn mở rộng công suất và giải pháp nâng tải khi KCN lấp đầy $100%$?

Khi lưu lượng vượt $6.000\text{ m}^3/\text{ngày đêm}$, hệ thống có thể nâng công suất lên $8.000\text{ m}^3/\text{ngày đêm}$ bằng cách bổ sung giá thể vi sinh di động (MBBR - Moving Bed Biofilm Reactor) trực tiếp vào bể Aerotank nhằm tăng mật độ sinh khối mà không cần xây dựng thêm cụm bể mới.

3. Khả năng tích hợp với hệ thống xử lý Giai đoạn I hiện hữu như thế nào?

Cụm bể điều hòa và khử trùng được đấu nối song song thông qua hố van phân phối trung tâm. Hệ thống điều khiển PLC mới có thể tích hợp toàn bộ tín hiệu giám sát từ trạm GĐ I về phòng điều hành trung tâm SCADA duy nhất.

4. Nhu cầu bảo trì định kỳ và quản lý vận hành gồm những gì?

Bảo dưỡng định kỳ vòng bi, phớt máy thổi khí và bơm chìm sau mỗi $3.000$ giờ hoạt động; hiệu chuẩn đầu đo sensor online ($pH, DO, COD, TSS$) mỗi tháng 1 lần; kiểm tra chỉ số thể tích bùn $SVI$ hàng ngày để điều chỉnh lưu lượng bùn thải dư.

5. Cơ cấu hoàn vốn và hiệu quả kinh tế của dự án?

Với mức phí dịch vụ xử lý nước thải bình quân thu từ các doanh nghiệp thứ cấp là $10.000\text{ VNĐ/m}^3$, trong khi chi phí vận hành trực tiếp là $\approx 2.004\text{ VNĐ/m}^3$, trạm xử lý tạo ra dòng tiền ròng khoảng $17,5\text{ tỷ VNĐ/năm}$, thời gian hoàn vốn đầu tư ($Payback Period$) ước tính trong vòng $3,5 - 4$ năm.

Kết luận

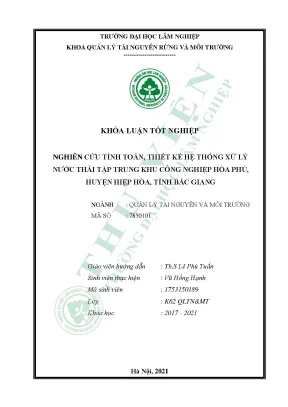

Đồ án khóa luận tốt nghiệp "Nghiên cứu tính toán, thiết kế hệ thống xử lý nước thải tập trung khu công nghiệp Hòa Phú, huyện Hiệp Hòa, tỉnh Bắc Giang" đã giải quyết triệt để bài toán kinh tế - kỹ thuật trong xử lý nước thải công nghiệp tập trung quy mô $6.000\text{ m}^3/\text{ngày đêm}$. Bằng việc chuyển đổi từ công nghệ hóa lý phức tạp sang dây chuyền sinh học Anoxic - Aerotank kết hợp cơ học, hệ thống đảm bảo toàn bộ các thông số ô nhiễm ($BOD_5, COD, SS, TN, NH_4^+, TP, Coliform$) đều đạt chuẩn xả thải Cột A QCVN 40:2011/BTNMT, bảo vệ an toàn chất lượng nguồn nước sông Cầu và thúc đẩy sự phát triển kinh tế bền vững cho địa phương.
