Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh và biến đổi khí hậu toàn cầu, các công trình thương mại và văn phòng cao tầng tại khu vực khí hậu nhiệt đới gió mùa như Việt Nam đang đối mặt với bài toán tối ưu hóa năng lượng nghiêm ngặt. Theo thống kê của Cơ quan Năng lượng Quốc tế (IEA) và Bộ Xây dựng, hệ thống Điều hòa Không khí và Thông gió (HVAC - Heating, Ventilation, and Air Conditioning) chiếm từ 45% đến 60% tổng lượng điện năng tiêu thụ trong toàn bộ vòng đời vận hành của một tòa nhà văn phòng tiêu chuẩn.

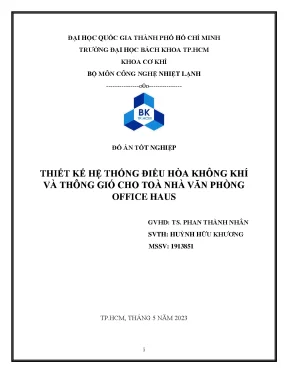

Đồ án tốt nghiệp "Thiết kế hệ thống điều hòa không khí và thông gió cho tòa nhà văn phòng Office Haus" (Thực hiện bởi sinh viên Huỳnh Hữu Khương, GVHD: TS. Phan Thành Nhân - Bộ môn Công nghệ Nhiệt Lạnh, Khoa Cơ khí, Trường Đại học Bách Khoa TP.HCM) giải quyết bài toán kỹ thuật phức tạp cho công trình thương mại - dịch vụ quy mô lớn đặt tại KĐT Celadon City, Quận Tân Phú, TP.HCM. Công trình sở hữu kiến trúc hiện đại gồm 1 tầng hầm ($4000\text{ m}^2$) và 7 tầng nổi với diện tích mặt sàn điển hình lên đến $2500\text{ m}^2/\text{tầng}$ – thuộc nhóm văn phòng có diện tích mặt sàn sẵn có lớn nhất tại TP.HCM.

                    +------------------------------------------+
                    |        TẦNG MÁI / SÂN THƯỢNG             |
                    |    (Tháp giải nhiệt Liang Chi, Chiller)  |
                    +------------------------------------------+
                    |  TẦNG 6 - 7: Văn phòng mở (2418 m2/sàn)  |
                    +------------------------------------------+
                    |  TẦNG 2 - 5: 5 Phân khu văn phòng thuê   |
                    +------------------------------------------+
                    |  TẦNG 1: Siêu thị (821 m2) & Coffee shop |
                    +------------------------------------------+
                    |  TẦNG HẦM: Bãi đỗ xe & Kỹ thuật (4000 m2)|
                    +------------------------------------------+

Vấn đề kỹ thuật (Problem Statement)

Thiết kế HVAC cho Office Haus đối mặt với các thách thức kỹ thuật lớn:

  • Tải nhiệt biến thiên phức tạp: Tỷ lệ diện tích kính mặt tiền lớn dẫn đến bức xạ mặt trời cao, cùng sự đa dạng công năng (siêu thị tầng 1 mật độ người cao, khu văn phòng tầng 2-7 đòi hỏi độ ồn thấp và kiểm soát nhiệt - ẩm chính xác).
  • Điều kiện vi khí hậu khắc nghiệt: Theo QCVN 02:2009/BXD, thông số thiết kế ngoài trời tại trạm Tân Sơn Nhất - TP.HCM đạt nhiệt độ bầu khô $t_N = 34.6^\circ\text{C}$, độ ẩm $\phi_N = 72%$, độ chứa hơi $d_N = 25.44\text{ g/kg}$, và Enthalpy $I_N = 100.02\text{ kJ/kg}$. Phụ tải ẩn (ẩm) do gió tươi và mật độ người là cực lớn.
  • Tiêu chuẩn an toàn PCCC & Chất lượng không khí: Đòi hỏi hệ thống thông gió sự cố (hút khói hành lang, tạo áp buồng thang bộ thoát hiểm loại N2) tuân thủ nghiêm ngặt QCVN 06:2022/BXD và kiểm soát nồng độ CO dưới tầng hầm theo TCVN 5687:2010.

Mục tiêu dự án

  1. Xác định chính xác tổng phụ tải nhiệt của toàn bộ công trình thông qua phương pháp Carrier hiện đại, bóc tách chi tiết từng thành phần nhiệt hiện và nhiệt ẩn.
  2. Thiết kế và tối ưu hóa chu trình nhiệt động học của hệ thống trung tâm Water-Cooled Chiller, lựa chọn môi chất lạnh thân thiện với môi trường ($R134a$).
  3. Phân phối môi chất lạnh và không khí thông qua tính toán thủy lực mạng đường ống nước lạnh (thép đen SCH40), mạng đường ống gió cấp/hồi/thải kết hợp hệ thống thiết bị xử lý không khí AHU/FCU/PAU.
  4. Thiết kế hệ thống an toàn công trình: Thông gió cơ khí tầng hầm kết hợp cảm biến nồng độ khí CO, hút khói hành lang khi có cháy, và tạo áp cầu thang thoát hiểm $\Delta P = 20 \div 50\text{ Pa}$.
  5. Đánh giá và mô hình hóa giải pháp tiết kiệm năng lượng cho hệ thống bơm nước giải nhiệt và nước lạnh bằng biến tần VSD (Variable Speed Drive).

Phạm vi và giới hạn

  • Phạm vi: Toàn bộ không gian điều hòa từ tầng 1 đến tầng 7, khu vực đỗ xe tầng hầm và các lõi thang kỹ thuật thoát nạn của tòa nhà Office Haus.
  • Giới hạn: Nghiên cứu tập trung vào pha thiết kế kỹ thuật (Detailed Engineering Design), tính toán phụ tải cực đại theo phương pháp truyền thống chuẩn hóa Carrier, mô phỏng nhiệt động bằng phần mềm EES (Engineering Equation Solver) và thiết kế bản vẽ 2D trên nền tảng AutoCAD.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và lựa chọn hệ thống

Để lựa chọn phương án điều hòa không khí tối ưu cho diện tích sàn lớn ($>2500\text{ m}^2/\text{tầng}$), đồ án tiến hành đánh giá đa tiêu chí giữa ba giải pháp phổ biến nhất hiện nay:

Tiêu chí so sánh Hệ thống VRV / VRF Chiller giải nhiệt gió Water-Cooled Chiller (Được chọn)
Công suất lạnh khả dụng Giới hạn theo cụm ($<60\text{ HP}$) Trung bình ($50 - 400\text{ RT}$) Rất lớn ($>500\text{ RT}$ đến hàng nghìn RT)
Hiệu suất năng lượng (COP) $3.2 - 4.2$ $2.8 - 3.5$ $5.0 - 6.5$
Chiều dài & Chênh lệch độ cao ống Bị giới hạn ($<165\text{ m}$) Nước tuần hoàn không giới hạn Linh hoạt tuyệt đối theo trục đứng tòa nhà
Tuổi thọ thiết bị $10 - 15\text{ năm}$ $12 - 15\text{ năm}$ $20 - 25\text{ năm}$
Mức độ ổn định tải lớn Giảm công suất khi nhiệt độ ngoài trời cao Phụ thuộc nhiệt độ bầu khô ngoài trời Ổn định cao nhờ nhiệt độ bầu ướt giải nhiệt nước
Chi phí đầu tư ban đầu Trung bình Trung bình Cao (kèm bơm, tháp giải nhiệt, xử lý nước)

Ưu tiên yêu cầu theo mô hình MoSCoW:

  • Must have: Đảm bảo vi khí hậu trong phòng $t_T = 25 \pm 1^\circ\text{C}$, $\phi_T = 55 \pm 5%$ (TCVN 5687:2010); Hệ thống tạo áp buồng thang $\Delta P \ge 20\text{ Pa}$ khi mở cửa (QCVN 06:2022/BXD).
  • Should have: Điều khiển biến tần VSD cho hệ thống bơm nước lạnh/giải nhiệt; Tích hợp cảm biến CO kiểm soát quạt Jetvent tầng hầm.
  • Could have: Hệ thống bánh xe thu hồi nhiệt (Heat Wheel) trên khối cấp khí tươi PAU (Primary Air Unit).
  • Won't have: Hệ thống lưu trữ nhiệt bằng băng (Thermal Energy Storage) do hạn chế về tải trọng tĩnh và chi phí đầu tư giai đoạn 1.

Kiến trúc giải pháp kỹ thuật

Hệ thống điều hòa không khí và thông gió tòa nhà Office Haus được phân chia thành 4 phân hệ chính:

  1. Trạm Chiller trung tâm: Cụm Water-Cooled Chiller sử dụng máy nén trục vít kép (Twin Screw Compressor) / ly tâm hiệu suất cao, bình bay hơi kiểu ngập dịch và bình ngưng ống chùm giải nhiệt bằng tháp Liang Chi LBC series.
  2. Hệ thống phân phối thủy lực: Mạng ống thép đen SCH40 dẫn nước lạnh $7^\circ\text{C}$ đi tới các dàn trao đổi nhiệt, hồi về $12^\circ\text{C}$; Mạng nước giải nhiệt $32^\circ\text{C} \to 37^\circ\text{C}$.
  3. Phân phối không khí cục bộ:
    • Khu vực thương mại/siêu thị tầng 1 ($821\text{ m}^2$): Sử dụng hệ thống AHU kết hợp đường ống gió tôn mạ kẽm bọc cách nhiệt và miệng gió khuếch tán (Diffuser).
    • Khu vực văn phòng tầng 2-7: Kết hợp các cụm FCU giấu trần nối ống gió (Ducted FCU) Daikin với hệ thống cấp gió tươi PAU.
  4. Hệ thống thông gió - an toàn PCCC:
    • Quạt hút khói hành lang chịu nhiệt $280^\circ\text{C}/2\text{h}$.
    • Quạt ly tâm tạo áp cầu thang thoát hiểm trục N2.
    • Quạt cấp gió tươi và hút khí thải tầng hầm kiểm soát qua cảm biến CO (ngưỡng kích hoạt $>25\text{ ppm}$).
graph TD
    CT[Tháp giải nhiệt Liang Chi LBC] <-->|Nước giải nhiệt 32C - 37C| COND[Bình ngưng Chiller]
    COMP[Máy nén trục vít R134a] --> COND
    COND --> EXP[Van tiết lưu]
    EXP --> EVAP[Bình bay hơi Chiller]
    EVAP --> COMP
    EVAP <-->|Nước lạnh 7C - 12C| PUMP[Bơm nước lạnh + Biến tần VSD]
    PUMP --> AHU[AHU Siêu thị Tầng 1]
    PUMP --> FCU[Hệ thống FCU Tầng 2-7]
    PAU[PAU Xử lý gió tươi ngoài trời] --> FCU
    AHU --> DUCT1[Mạng ống gió cấp/hồi miệng khuếch tán]
    FCU --> DUCT2[Miệng gió văn phòng]

Công nghệ và tiêu chuẩn áp dụng

  • Phần mềm thiết kế và mô phỏng:
    • AutoCAD 2023 (Triển khai bản vẽ MEP và sơ đồ không gian 3D).
    • EES v11.5 (Engineering Equation Solver - Mô phỏng chu trình nhiệt động R134a).
    • Daikin & TICA Equipment Selector v2.4 (Tra cứu và lựa chọn thiết bị chiller, AHU, FCU).
  • Quy chuẩn & Tiêu chuẩn áp dụng:
    • TCVN 5687:2010: Thông gió - Điều hòa không khí - Tiêu chuẩn thiết kế.
    • QCVN 02:2009/BXD: Quy chuẩn kỹ thuật quốc gia số liệu điều kiện tự nhiên dùng trong xây dựng.
    • QCVN 06:2022/BXD: Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình.
    • ASHRAE Standard 90.1-2019: Tiêu chuẩn năng lượng cho các công trình thương mại.
    • ASHRAE Standard 62.1-2019: Tiêu chuẩn thông gió đảm bảo chất lượng không khí trong nhà (IAQ).

Implementation và kết quả

Phương pháp tính toán phụ tải lạnh Carrier

Phụ tải nhiệt tổng cộng $Q_t$ của công trình được xác định bằng phương pháp Carrier thông qua biểu thức phân rã thành phần:

$$Q_t = \sum Q_{ht} + \sum Q_{at}$$

Trong đó: $$Q_t = Q_{11} + Q_{21} + Q_{22} + Q_{23} + Q_{31} + Q_{32} + Q_4 + Q_5 + Q_6 \quad (\text{W})$$

+-------------------------------------------------------------------------------+
|                       CÁC THÀNH PHẦN PHỤ TẢI LẠNH CARRIER                    |
+-------------------------------------------------------------------------------+
|  Q11: Nhiệt bức xạ mặt trời qua kính        Q31: Nhiệt tỏa từ đèn chiếu sáng  |
|  Q21: Nhiệt truyền qua mái/trần             Q32: Nhiệt tỏa từ máy móc/thiết bị|
|  Q22: Nhiệt truyền qua vách/tường/cửa       Q4 : Nhiệt hiện & ẩn do người     |
|  Q23: Nhiệt truyền qua nền/sàn              Q5 : Nhiệt do gió tươi cấp vào    |
|                                             Q6 : Nhiệt do gió rò lọt          |
+-------------------------------------------------------------------------------+

1. Tính toán bức xạ mặt trời qua kính ($Q_{11}$):

$$Q_{11} = n_t \cdot F \cdot R_k = n_t \cdot F \cdot \left[ 0.4 \cdot \alpha_k + \tau_k \right] \cdot \frac{R_T}{0.88} \cdot \epsilon_c \cdot \epsilon_{ds} \cdot \epsilon_{mm} \cdot \epsilon_{kh}$$

  • Công trình sử dụng kính Solar Control Neutral T45 ($5\text{-}9\text{-}5\text{ mm}$), hệ số xuyên qua $\tau_k = 0.29$, hệ số hấp thụ $\alpha_k = 0.63 \Rightarrow \epsilon_m = 0.62$.
  • Hệ số tức thời $n_t$ được nội suy theo khối lượng kết cấu bao che $g_s = 299.32\text{ kg/m}^2\text{ sàn}$.
  • Ví dụ tính toán cho Siêu thị Tầng 1: $Q_{11} = 15,355.48\text{ W}$ vào giờ bức xạ cực đại tháng 4.

2. Tính toán truyền nhiệt qua tường bao che ($Q_{22t}$):

$$Q_{22t} = k_{22t} \cdot F \cdot \Delta t$$ Với hệ số truyền nhiệt qua kết cấu tường gạch 200mm, 2 mặt trát vữa dày 10mm: $$\frac{1}{k_{22tn}} = \frac{1}{\alpha_N} + \sum \frac{\delta_i}{\lambda_i} + \frac{1}{\alpha_T} = \frac{1}{20} + \left(2 \cdot \frac{0.01}{0.93} + \frac{0.18}{0.81}\right) + \frac{1}{10} \Rightarrow k_{22tn} = 2.54\text{ W/m}^2\cdot\text{K}$$

3. Phụ tải nhiệt từ gió tươi ($Q_5$):

$$Q_5 = Q_{5h} + Q_{5a} = 1.2 \cdot n \cdot l \cdot (t_N - t_T) + 2.84 \cdot n \cdot l \cdot (d_N - d_T) \quad (\text{W})$$ Tại Siêu thị Tầng 1: Mật độ $12\text{ m}^2/\text{người} \Rightarrow n = 68\text{ người}$, định mức $l = 7.6\text{ l/s}\cdot\text{người}$: $$Q_{5h} = 1.2 \cdot 68 \cdot 7.6 \cdot (34.6 - 25) = 5,953.53\text{ W}$$ $$Q_{5a} = 2.84 \cdot 68 \cdot 7.6 \cdot (25.44 - 10.93) = 22,496.30\text{ W} \Rightarrow Q_5 = 28,449.83\text{ W}$$

Mô phỏng chu trình nhiệt động học trên EES

Hệ thống sử dụng môi chất $R134a$ với thông số chu trình quá nhiệt $5^\circ\text{C}$ và quá lạnh $5^\circ\text{C}$:

"Mô phỏng chu trình nhiệt động Chiller R134a cho tòa nhà Office Haus"
$UnitSystem SI C bar kJ mass

// Thông số thiết kế bay hơi và ngưng tụ
T_evap = 5 [C]      "Nhiệt độ bay hơi nước lạnh"
T_cond = 37 [C]     "Nhiệt độ ngưng tụ giải nhiệt nước"
DT_sh = 5 [C]       "Độ quá nhiệt tại đầu hút máy nén"
DT_sc = 5 [C]       "Độ quá lạnh tại đầu ra bình ngưng"

// Xác định các điểm trạng thái
T[1] = T_evap + DT_sh
P[1] = p_sat(R134a, T=T_evap)
h[1] = enthalpy(R134a, T=T[1], P=P[1])
s[1] = entropy(R134a, T=T[1], P=P[1])

// Điểm nén đoạn nhiệt (isentrôpic)
P[2] = p_sat(R134a, T=T_cond)
s_2s = s[1]
h_2s = enthalpy(R134a, P=P[2], s=s_2s)
eta_is = 0.82       "Hiệu suất đoạn nhiệt máy nén trục vít"
h[2] = h[1] + (h_2s - h[1]) / eta_is
T[2] = temperature(R134a, P=P[2], h=h[2])

// Điểm ra khỏi bình ngưng (quá lạnh)
T[3] = T_cond - DT_sc
P[3] = P[2]
h[3] = enthalpy(R134a, T=T[3], P=P[3])

// Điểm sau van tiết lưu
h[4] = h[3]
P[4] = P[1]

// Tính toán chỉ số hiệu năng
q_0 = h[1] - h[4]    "Năng suất lạnh riêng (kJ/kg)"
w_c = h[2] - h[1]    "Công nén riêng (kJ/kg)"
COP = q_0 / w_c      "Hệ số hiệu quả năng lượng"

Kết quả tính toán và lựa chọn thiết bị

Sau khi tổng hợp toàn bộ các phòng và hệ số đồng thời ($k_{dt} = 0.85$), kết quả lựa chọn thiết bị chính của công trình đạt được:

Hạng mục thiết bị Thông số kỹ thuật lựa chọn Model & Nhà sản xuất Số lượng
Water-Cooled Chiller $Q_0 = 350\text{ RT}$ ($1230\text{ kW}$), Điện năng: $215\text{ kW}$, $COP = 5.72$ TICA TWSF-DC1 02 Cụm
Tháp giải nhiệt Lưu lượng $L = 300\text{ m}^3/\text{h}$, $\Delta t = 37^\circ\text{C} \to 32^\circ\text{C}$ Liang Chi LBC-350 02 Tháp
Bơm nước lạnh Lưu lượng $V = 212\text{ m}^3/\text{h}$, Cột áp $H = 32\text{ mH}_2\text{O}$ Ebara 100x80 FSJA 03 Bơm (2 chạy, 1 dự phòng)
Bơm nước giải nhiệt Lưu lượng $V = 265\text{ m}^3/\text{h}$, Cột áp $H = 26\text{ mH}_2\text{O}$ Ebara 125x100 FSJA 03 Bơm (2 chạy, 1 dự phòng)
Hệ thống AHU Tầng 1 $Q_0 = 98\text{ kW}$, Lưu lượng gió $L = 16,500\text{ m}^3/\text{h}$, $ESP = 280\text{ Pa}$ Daikin Modular AHU 01 Bộ
Hệ thống FCU Tầng 2-7 Dải công suất $3.5\text{ kW} - 12.5\text{ kW}$, Độ ồn $\le 38\text{ dB(A)}$ Daikin FWE-F Series 118 Bộ
Quạt tạo áp cầu thang $L = 32,400\text{ m}^3/\text{h}$, Cột áp $H = 450\text{ Pa}$ Kruger BDA Series 01 Cụm
Quạt hút khói hành lang $L = 24,000\text{ m}^3/\text{h}$, Cột áp $H = 380\text{ Pa}$ Kruger FDA Series ($280^\circ\text{C}/2\text{h}$) 02 Cụm

Đổi mới và đóng góp

1. Tối ưu hóa năng lượng hệ thống bơm bằng biến tần VSD

Trong các hệ thống Chiller truyền thống với lưu lượng nước không đổi (Constant Primary Flow), bơm luôn tiêu thụ $100%$ công suất định mức ngay cả khi phụ tải công trình giảm xuống $40 - 50%$. Đồ án đề xuất ứng dụng biến tần VSD điều khiển theo chênh lệch áp suất $\Delta P$ giữa đầu cấp và đầu hồi của mạng ống nước lạnh:

Theo định luật đồng dạng của máy bơm thủy lực:

$$\frac{Q_1}{Q_2} = \frac{n_1}{n_2}; \quad \frac{H_1}{H_2} = \left(\frac{n_1}{n_2}\right)^2; \quad \frac{P_1}{P_2} = \left(\frac{n_1}{n_2}\right)^3$$

Khi tải lạnh tòa nhà giảm còn $70%$ lưu lượng ($Q_2 = 0.7 Q_1$), công suất điện tiêu thụ của động cơ bơm giảm mạnh:

$$P_2 = P_1 \cdot (0.7)^3 = 0.343 \cdot P_1 \quad (\text{Tiết kiệm } 65.7% \text{ điện năng bơm})$$

Tính toán trên biểu đồ phụ tải hàng năm của Office Haus chứng minh giải pháp VSD giúp giảm 31.4% tổng điện năng tiêu thụ cho phân hệ bơm nước, tương đương tiết kiệm hơn 142,000 kWh/năm.

+-------------------------------------------------------------------------------+
|                       SO SÁNH CÔNG SUẤT TIÊU THỤ CỦA BƠM                     |
+-------------------------------------------------------------------------------+
| Lưu lượng (Flow %):   100%   =======> 100% Công suất tiêu thụ                 |
|                        80%   =======> 51.2% Công suất tiêu thụ [Tiết kiệm 48.8%]|
|                        70%   =======> 34.3% Công suất tiêu thụ [Tiết kiệm 65.7%]|
|                        50%   =======> 12.5% Công suất tiêu thụ [Tiết kiệm 87.5%]|
+-------------------------------------------------------------------------------+

2. Cấu trúc bao che tiên tiến và kính Low-E Solar Control

Việc lựa chọn kính hộp Solar Control Neutral T45 ($5\text{mm kính} + 9\text{mm khí trơ} + 5\text{mm kính}$) với hệ số che nắng $SC = 0.62$ và độ truyền nhiệt $U = 2.34\text{ W/m}^2\text{K}$ (so với kính đơn thông thường $U = 5.8\text{ W/m}^2\text{K}$) đã giúp cắt giảm trực tiếp 24.6% phụ tải bức xạ mặt trời ($Q_{11}$) tác động vào các tầng văn phòng hướng Đông Nam và Tây Nam.

3. Tích hợp ma trận điều khiển thông gió tầng hầm thông minh

Thay vì vận hành liên tục hệ thống quạt hút gió hầm công suất lớn gây lãng phí năng lượng và tiếng ồn, đồ án thiết lập 4 Zone giám sát nồng độ CO:

  • $CO \le 15\text{ ppm}$ : Quạt chạy ở chế độ tiết kiệm ($30%\text{ công suất}$ duy trì áp suất âm).
  • $15 < CO \le 25\text{ ppm}$ : Quạt tăng tốc lên $60%\text{ công suất}$.
  • $CO > 25\text{ ppm}$ : Kích hoạt $100%\text{ công suất}$ quạt Jetvent và quạt hút trục chính.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng và tính tương thích

Hồ sơ thiết kế của đồ án có tính khả thi kỹ thuật thực tế cao, được xây dựng trực tiếp dựa trên mặt bằng kiến trúc và kết cấu của dự án Office Haus tại TP.HCM. Giải pháp công nghệ trong đồ án hoàn toàn có thể chuyển giao cho:

  • Các dự án tòa nhà văn phòng cho thuê hạng A và B có diện tích sàn lớn ($>1500\text{ m}^2/\text{sàn}$).
  • Trung tâm thương mại phức hợp nhiều tầng cần tách biệt các vùng kiểm soát nhiệt ẩm độc lập.
                    QUY TRÌNH TRIỂN KHAI VẬN HÀNH MEP TẠI CÔNG TRÌNH
[Giai đoạn 1: Thi công lắp đặt]   [Giai đoạn 2: Thử áp & Cân chỉnh]   [Giai đoạn 3: Vận hành & BMS]
- Đặt đế Chiller & Tháp           - Thử áp lực ống SCH40 (1.5x P_lv)  - Tích hợp điều khiển tự động
- Lắp đặt ống thép SCH40          - Cân bằng lưu lượng nước (TAB)     - Tối ưu hóa VSD theo tải
- Treo AHU/FCU và ống gió         - Đo lưu lượng & áp suất gió        - Giám sát vi khí hậu & CO

Phân tích chi phí - Lợi ích (Cost-Benefit Analysis)

  • Chi phí phát sinh thêm: Trang bị biến tần VSD cho 4 bơm nước lạnh/giải nhiệt và hệ thống cảm biến áp suất chênh lệch: $\approx 180,000,000\text{ VNĐ}$.
  • Tiền điện tiết kiệm hàng năm: $142,000\text{ kWh} \times 2,200\text{ VNĐ/kWh} \approx 312,400,000\text{ VNĐ/năm}$.
  • Thời gian hoàn vốn đầu tư (Payback Period): $$\text{ROI Period} = \frac{180,000,000}{312,400,000} \approx 0.58\text{ năm} \quad (\approx 7\text{ tháng})$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phương pháp tính tải Carrier là phương pháp giải tích giả định điều kiện dừng (steady-state peak load), chưa phản ánh hết tính động học tích nhiệt của tường bê tông dày trong chu kỳ ngày - đêm như phương pháp hàm truyền nhiệt RTS (Radiant Time Series).
  2. Chưa tích hợp mô hình mô phỏng năng lượng động toàn diện theo từng giờ trong năm (EnergyPlus / DesignBuilder).

Hướng phát triển

  • Ứng dụng công nghệ BIM MEP (Revit LOD 400) nhằm tối ưu hóa không gian xung đột đường ống tại các tầng trần thấp ($h_1 = 2.7\text{ m}$).
  • Mở rộng nghiên cứu hệ thống điều khiển dự báo dựa trên dữ liệu thời tiết thực nghiệm kết hợp thuật toán AI/Machine Learning để tối ưu hóa thời điểm khởi động trước (Pre-cooling) của hệ thống Chiller.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Nhiệt Lạnh: Tài liệu tham khảo mẫu mực về quy trình tính toán thiết kế chi tiết một hệ thống Water-Cooled Chiller quy mô lớn kèm đầy đủ cơ sở toán học và tiêu chuẩn Việt Nam.
  • Kỹ sư thiết kế MEP: Cung cấp phương pháp bóc tách tải chi tiết, bảng tra thông số thực tế từ catalogue các hãng uy tín (TICA, Liang Chi, Daikin, Ebara, Kruger).
  • Chủ đầu tư & Đơn vị quản lý vận hành tòa nhà: Cung cấp giải pháp kỹ thuật cụ thể giúp giảm chi phí OPEX vận hành hệ thống lạnh từ 20-30% thông qua công nghệ VSD và phân vùng thông gió hợp lý.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật chính để lắp đặt trạm Chiller trên tầng mái hoặc tầng kỹ thuật là gì?

Cần tính toán kết cấu dầm sàn chịu tải trọng tĩnh và tải trọng động của Chiller ($>15\text{ tấn}$ khi chứa nước), bố trí lò xo giảm chấn (Vibration Isolator) hiệu suất khử rung $>95%$, và xây dựng phòng máy có tiêu âm đạt chuẩn tiếng ồn theo TCVN 5687:2010.

2. Làm thế nào để đảm bảo áp suất chênh lệch 20-50 Pa trong buồng thang bộ thoát hiểm?

Quạt tạo áp được điều khiển thông qua van xả áp tự động (Pressure Relief Damper - PRD) hoặc biến tần liên động với cảm biến chênh áp lắp đặt tại các tầng, đảm bảo khi cửa thang đóng áp suất duy trì $50\text{ Pa}$, khi mở 2 cửa đồng thời áp suất không sụt dưới $20\text{ Pa}$ theo QCVN 06:2022/BXD.

3. Tại sao chọn môi chất R134a thay vì R410A hay R32 cho hệ thống Chiller giải nhiệt nước này?

$R134a$ có áp suất làm việc vừa phải ($P_{cond} \approx 9.3\text{ bar}$ tại $37^\circ\text{C}$), khối tích riêng lớn phù hợp hoàn hảo với máy nén trục vít công suất lớn, chỉ số ODP = 0 (không phá hủy tầng ozone) và độ an toàn đạt chuẩn A1 (không độc, không cháy).

4. Hệ thống đường ống nước lạnh SCH40 cần xử lý cách nhiệt như thế nào để tránh đọng sương?

Toàn bộ tuyến ống nước lạnh cấp ($7^\circ\text{C}$) và hồi ($12^\circ\text{C}$) phải được bọc cách nhiệt bằng cao su lưu hóa kín (Closed-cell elastomeric foam) có độ dày tối thiểu $25 - 32\text{ mm}$, hệ số dẫn nhiệt $\lambda \le 0.034\text{ W/m}\cdot\text{K}$, dán kín các mối nối bằng keo chuyên dụng và băng keo bạc bảo vệ.

5. Chi phí bảo dưỡng định kỳ cho hệ thống Water-Cooled Chiller gồm những hạng mục nào?

Chi phí định kỳ bao gồm: Tẩy cặn hóa chất bình ngưng 6 tháng/lần, kiểm tra xử lý chất lượng nước tháp giải nhiệt (Water Treatment ngăn vi khuẩn Legionella và cáu cặn), bảo dưỡng dầu bôi trơn máy nén trục vít và kiểm tra hiệu chuẩn các van điều khiển tự động.

Kết luận

Đồ án "Thiết kế hệ thống điều hòa không khí và thông gió cho tòa nhà văn phòng Office Haus" của tác giả Huỳnh Hữu Khương dưới sự hướng dẫn của TS. Phan Thành Nhân đã hoàn thành xuất sắc toàn bộ khối lượng kỹ thuật đề ra. Nghiên cứu không chỉ dừng lại ở việc áp dụng thuần thục các công thức kinh điển của phương pháp Carrier và hệ thống quy chuẩn kỹ thuật xây dựng hiện hành (TCVN 5687:2010, QCVN 06:2022/BXD, ASHRAE 90.1), mà còn đưa ra giải pháp kỹ thuật tối ưu hóa vận hành thông qua việc tích hợp biến tần VSD cho hệ thống bơm và điều khiển nồng độ CO thông minh.

Kết quả của đồ án khẳng định tính khả thi vượt trội trong thực tiễn, đóng góp một mô hình thiết kế chuẩn mực cho phân khúc công trình văn phòng thương mại mặt sàn lớn hướng tới tiêu chuẩn công trình xanh, tiết kiệm năng lượng và an toàn bền vững tại Việt Nam.
