Giới thiệu dự án

Bối cảnh và thực trạng ngành

Tại các đô thị du lịch biển như Nha Trang (Khánh Hòa), ngành dịch vụ lưu trú và khách sạn cao cấp đang chứng kiến tốc độ tăng trưởng vượt bậc nhưng đồng thời phải đối mặt với áp lực tiêu thụ năng lượng khổng lồ. Theo thống kê ngành năng lượng xây dựng, hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC - Heating, Ventilation, and Air Conditioning) chiếm từ 50% đến 65% tổng lượng điện năng tiêu thụ của một khách sạn tiêu chuẩn 4 - 5 sao. Đặc thù khí hậu nhiệt đới gió mùa tại khu vực Duyên hải Nam Trung Bộ với nền nhiệt độ cao, bức xạ mặt trời lớn và độ ẩm không khí duy trì ở mức cao quanh năm đặt ra yêu cầu khắt khe về việc kiểm soát vi khí hậu tiện nghi bên trong công trình mà vẫn đảm bảo bài toán tối ưu hóa chi phí vòng đời (Life-Cycle Cost).

Khí hậu Nha Trang (QCVN 02:2009/BXD)
├── Nhiệt độ cực đại: t_max = 39.5°C
├── Nhiệt độ trung bình tháng nóng nhất: t_tbmax = 32.5°C
├── Nhiệt độ tính toán ngoài trời: t_N = 36.0°C
└── Độ ẩm tương đối: φ_13-15h = 66.7%

Vấn đề kỹ thuật đặt ra (Problem Statement)

Công trình Khách sạn Rosaka Nha Trang (107A Nguyễn Thiện Thuật, Lộc Thọ, TP. Nha Trang) là tổ hợp khách sạn 4 sao quy mô 20 tầng nổi và 1 tầng hầm, tổng diện tích sàn xây dựng vượt trên 10.000 m², chiều cao công trình đạt 69,7 m, bao gồm 140 phòng ngủ cao cấp cùng các khu vực phụ trợ (sảnh chính, khu massage, nhà hàng buffet 252,3 m², phòng hội nghị 200 khách, phòng gym, quầy bar và hồ bơi vô cực tại tầng 20).

Vấn đề kỹ thuật trọng tâm bao gồm:

  • Tải nhiệt biến đổi liên tục: Sự thay đổi thất thường của tải nhiệt do khách lưu trú (occupancy rate), hoạt động chiếu sáng và trao đổi nhiệt qua kết cấu vỏ bao che diện tích kính lớn.
  • Ràng buộc kiến trúc và không gian: Không gian mặt bằng kỹ thuật hạn chế, không có diện tích bố trí phòng máy làm lạnh nước (Chiller plant) và tháp giải nhiệt (Cooling tower), đồng thời phải bảo đảm mỹ quan mặt đứng kiến trúc mặt tiền khu phố du lịch.
  • Sai số tính toán tải lạnh: Các phương pháp tính toán thủ công truyền thống qua biểu đồ $i-d$ hoặc bảng tra Carrier thường mang tính tĩnh, biên độ an toàn quá cao dẫn đến chọn thiết bị dư thừa công suất (oversizing), làm tăng chi phí đầu tư ban đầu (CAPEX) và suy giảm hiệu suất năng lượng mùa (Seasonal Energy Efficiency Ratio - SEER).

Mục tiêu dự án

  1. Khảo sát chi tiết đặc tính kiến trúc, công năng và các nguồn nhiệt phát sinh trong từng phân khu của khách sạn Rosaka.
  2. Thiết lập mô hình mô phỏng nhiệt động lực học và tính toán chính xác phụ tải lạnh bằng phần mềm chuyên dụng Trane TRACE™ 700 tích hợp dữ liệu khí tượng Nha Trang (Nhatrang.tm2).
  3. Lựa chọn giải pháp hệ thống điều hòa không khí tối ưu (hệ thống điều hòa trung tâm thay đổi lưu lượng môi chất - VRV/VRF) đáp ứng cấp điều hòa cấp II theo tiêu chuẩn TCVN 5687:2010.
  4. Thiết kế hoàn chỉnh hệ thống phân phối khí lạnh (FCU âm trần nối ống gió), mạng lưới đường ống gas môi chất R410A, ống thoát nước ngưng và cấp gió tươi bảo đảm chất lượng không khí trong nhà (IAQ theo tiêu chuẩn ASHRAE 62.1).
  5. Lập bảng bóc tách khối lượng, dự toán kinh tế và phân tích hiệu quả vận hành của công trình.

Giải pháp kỹ thuật và kết quả kỳ vọng

Dự án áp dụng phương pháp thiết kế kỹ thuật số: ứng dụng phần mềm Trane TRACE 700 kết hợp giải pháp VRV Inverter kết nối đa dàn lạnh (Indoor Units - IDU) với dàn nóng đặt trên sàn mái (Outdoor Units - ODU). Giải pháp này cho phép phân vùng điều khiển độc lập (Zone control), tỷ lệ kết nối công suất dàn lạnh/dàn nóng lên đến 130%, đáp ứng hệ số đồng thời của khách sạn. Kết quả kỳ vọng là xác định chính xác công suất lạnh cho từng phòng (ví dụ: phòng ngủ tiêu biểu 501 đạt $6,3\text{ kW}$), giảm thiểu từ 15% đến 25% công suất lắp đặt dư thừa so với phương pháp tính toán hệ số kinh nghiệm, bảo đảm độ ồn âm học dưới $60\text{ dB}$ và tiết kiệm tối thiểu 20% điện năng tiêu thụ hàng năm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

So sánh các phương án hệ thống điều hòa không khí

Tiêu chí kỹ thuật Hệ thống máy lạnh cục bộ (Split Units) Hệ thống VRV / VRF (Được chọn) Hệ thống Chiller giải nhiệt nước
Hiệu suất năng lượng (COP/EER) Thấp - Trung bình ($2.8 - 3.4$) Rất cao ($4.2 - 5.8$ nhờ biến tần Inverter) Rất cao ($5.0 - 6.5$ ở tải đầy đủ)
Không gian lắp đặt dàn nóng Chiếm diện tích ban công/mặt tiền, phá vỡ mỹ quan Tập trung trên mái tầng 20, đường ống gas nhỏ gọn Cần phòng máy Chiller tầng hầm và tháp giải nhiệt trên mái
Chiều cao chênh lệch tối đa $\le 15\text{ m}$ (Hạn chế tòa nhà cao tầng) Lên đến $100\text{ m}$ (Thích hợp chiều cao $69,7\text{ m}$) Không giới hạn (bơm áp lực)
Độ linh hoạt vận hành Bật/tắt đơn lẻ, không điều khiển trung tâm Điều khiển vi mô từng phòng, tự động biến thiên tải Kém linh hoạt khi chạy non tải (dưới $30%$)
Chi phí đầu tư & bảo trì Thấp / Chi phí bảo trì phân tán cao Trung bình - Khá / Vận hành tự động, bảo trì tập trung Rất cao / Đòi hỏi nhân sự kỹ thuật chuyên trách

So sánh các phương pháp tính toán phụ tải nhiệt

Phương pháp tính toán
├── 1. Truyền thống (Biểu đồ i-d / t-d): Tính thủ công, chậm, dễ sai lệch khi quy mô > 100 phòng
├── 2. Phương pháp Carrier: Tính tổng nhiệt hiện thừa (Q_ht) và nhiệt ẩn thừa (Q_at), hạn chế phân tích động
└── 3. Trane TRACE™ 700: Mô phỏng dynamic 24h, thuật toán RTS/HB, đạt chuẩn ANSI/ASHRAE Standard 140

Phân tích yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Duy trì nhiệt độ phòng $24^\circ\text{C} \pm 1^\circ\text{C}$, độ ẩm tương đối $\varphi = 60% \pm 5%$, lưu lượng gió tươi tối thiểu theo ASHRAE 62.1 ($30\text{ m}^3/\text{h/người}$), độ ồn phòng ngủ $\le 35-40\text{ dB}$, khu vực chung $\le 60\text{ dB}$.
  • Should have (Nên có): Hệ thống điều khiển nhiệt độ thông minh tại phòng (Digital Thermostat), khả năng thu hồi nhiệt hoặc tự động điều chỉnh lưu lượng môi chất theo tải thực tế.
  • Could have (Có thể có): Kết nối giám sát tập trung qua giao thức Modbus/BACnet tích hợp hệ thống quản lý tòa nhà (BMS).
  • Won't have (Chưa áp dụng): Hệ thống tích trữ lạnh bằng đá (Ice thermal storage) do giới hạn diện tích lắp đặt.

Thiết kế hệ thống

graph TD
    A[Môi trường ngoài: 36°C, 66.7%] -->|Bức xạ & Đối lưu| B[Vỏ bao che: Tường, Kính, Sàn, Mái]
    C[Nhiệt nội vi: Người, Đèn, Thiết bị 468W] --> D[Không gian điều hòa: 24°C, 60%]
    B --> D
    E[Hệ thống Gió tươi Louver & Quạt cấp] -->|Gió tươi xử lý| F[Hộp hòa trộn Dàn lạnh FCU]
    D -->|Gió hồi| F
    F -->|Xử lý nhiệt ẩm| G[Miệng gió thổi Khuyếch tán]
    G --> D
    H[Dàn nóng VRV Tầng Mái 20] <==>|Gas R410A Lỏng/Hơi| I[Bộ chia ga Refnet Joint]
    I <==> F
    F -->|Xả nước ngưng| J[Mạng ống PVC D27-D34 dốc 1%]

Thông số nhiệt động lực học vỏ bao che (Envelope Construction)

Căn cứ tiêu chuẩn ASHRAE 90.1 và điều kiện vật liệu xây dựng thực tế tại công trình Rosaka Nha Trang, các thông số hệ số truyền nhiệt ($U\text{-factor}$) được thiết lập:

  • Sàn bê tông cốt thép (Slab): $U = 2,888\text{ W/m}^2\cdot\text{K}$
  • Mái bằng cách nhiệt (Roof): $U = 2,850\text{ W/m}^2\cdot\text{K}$
  • Tường bao che ngoài (External Wall): $U = 2,490\text{ W/m}^2\cdot\text{K}$ (Gạch xây trát vữa 2 mặt)
  • Vách ngăn không gian đệm (Partition): $U = 7,600\text{ W/m}^2\cdot\text{K}$
  • Cửa kính ngoài (Window Glazing): Kính đơn trong suốt $10\text{ mm}$ (Single clear 3/8"), $U = 5,900\text{ W/m}^2\cdot\text{K}$, tỷ lệ kính mặt đứng $63%$
  • Cửa ra vào (Door): Cửa gỗ tiêu chuẩn, $U = 1,140\text{ W/m}^2\cdot\text{K}$

Phương pháp luận triển khai (Methodology)

Dự án áp dụng quy trình thiết kế kỹ thuật tuần tự gồm 5 giai đoạn:

  1. Giai đoạn 1 (Khảo sát & Chuẩn hóa dữ liệu): Thu thập bản vẽ kiến trúc AutoCAD, thông số công năng 20 tầng, dữ liệu vi khí hậu địa phương Nha Trang.
  2. Giai đoạn 2 (Mô hình hóa trên TRACE 700): Tạo lập Templates nhiệt, cấu trúc phòng (Create Rooms), định nghĩa hệ thống phân phối gió (Create Systems: Constant Volume Non-mixing / FCU).
  3. Giai đoạn 3 (Phân tích & Tối ưu tải nhiệt): Chạy mô phỏng tính toán tải đỉnh (Peak cooling load) theo phương pháp cân bằng nhiệt (Heat Balance Method).
  4. Giai đoạn 4 (Thiết kế chi tiết MEP): Chọn dàn nóng, dàn lạnh VRV, tính toán thủy lực ống gas, tính khí động học mạng ống gió và chọn miệng gió (Diffusers/Grilles).
  5. Giai đoạn 5 (Dự toán & Đánh giá kinh tế): Lập bảng tiên lượng dự toán công trình và kế hoạch bảo trì.

Implementation và kết quả

Quy trình tính toán trên phần mềm TRACE™ 700

Thuật toán xác định tổng công suất nhiệt lạnh theo phương pháp truyền nhiệt Carrier và cân bằng nhiệt động:

$$Q_{total} = \sum Q_{sensible} + \sum Q_{latent} + Q_{ventilation}$$

Trong đó:

  • $Q_{sensible} = Q_{envelope} + Q_{glass_rad} + Q_{people_sensible} + Q_{lights} + Q_{equipment}$
  • $Q_{latent} = Q_{people_latent} + Q_{infiltration_latent}$
  • $Q_{ventilation} = \rho \cdot L_{fresh} \cdot (h_{outdoor} - h_{room})$

Đoạn mã giả (Pseudocode) mô tả cấu trúc khai báo phòng tiêu biểu trên TRACE 700:

# Cấu hình tham số mô phỏng cho Phòng 501 (Khách sạn Rosaka)
room_501 = {
    "dimensions": {"area_m2": 25.7, "height_m": 2.65, "floor_to_floor_m": 3.2},
    "thermostat": {"cooling_dry_bulb_C": 24.0, "cooling_driftpoint_C": 27.0},
    "internal_loads": {
        "occupancy": {"density": 2, "sensible_kW": 0.070, "latent_kW": 0.045},
        "lighting": {"heat_gain_W_per_m2": 11.5, "schedule": "Lights-Hotel"},
        "misc_equipment": {
            "minibar_fridge_W": 387,
            "led_tv_W": 58,
            "mobile_charging_W": 23,
            "total_misc_W": 468.0
        }
    },
    "envelope": {
        "wall_u_factor": 2.49,
        "glass_u_factor": 5.90,
        "glass_ratio_percent": 63.0,
        "partition_u_factor": 7.60,
        "partition_length_m": 6.45
    },
    "airflow": {
        "system_type": "Constant_Volume_FCU",
        "ventilation_standard": "ASHRAE_62_1_Hotel"
    }
}

Kết quả tính toán phụ tải lạnh và chọn thiết bị

Sau khi mô phỏng toàn bộ các phân khu chức năng trên TRACE 700, bảng thông số phụ tải đỉnh và thiết bị được tổng hợp cho các khu vực đại diện:

Khu vực chức năng Tầng Diện tích ($m^2$) Chiều cao ($m$) Tải lạnh TRACE 700 ($kW$) Model Dàn lạnh VRV đề xuất Lưu lượng gió ($m^3/h$)
Sảnh chính tiếp đón 1 95.5 6.05 28.40 Cassette 4 hướng / Giấu trần 3,200
Nhà hàng Buffet 3 252.3 2.95 58.60 Giấu trần nối ống gió (High static) 7,500
Phòng Hội nghị lớn 4 122.0 3.75 32.80 Giấu trần nối ống gió trung tâm 4,200
Phòng ngủ tiêu chuẩn 501 5 25.7 2.65 6.30 FXSQ63AVM (FCU giấu trần nối ống gió) 840
Phòng ngủ Deluxe 503 5 40.0 2.65 9.20 FXSQ100AVM 1,260
Phòng tập Gym 20 60.6 3.50 16.50 FXFQ80SVM 2,100
Tổng hợp công suất lạnh toàn bộ tòa nhà:
├── Tổng tải lạnh danh định: Q_sum ≈ 1,180 kW (335.5 TR)
├── Hệ số đồng thời lựa chọn: k_dt = 0.82
├── Công suất dàn nóng yêu cầu: Q_ODU ≈ 968 kW
└── Cấu hình Dàn nóng VRV: Cụm module VRV IV / VRV V đặt tập trung tầng mái

Kiểm định hệ thống đường ống và phân phối khí

  • Mạng đường ống gas: Sử dụng ống đồng chuyên dụng chịu áp suất cao môi chất R410A, các nhánh rẽ sử dụng bộ chia ga (Refnet Joint) bảo đảm phân phối đồng đều áp suất và lưu lượng tới từng tầng.
  • Mạng ống gió & Miệng gió: Vận tốc gió trong đường ống chính duy trì ở mức $4.5 - 6.0\text{ m/s}$, miệng thổi gió khuếch tán (Slot/Square diffuser) đạt vận tốc $1.5 - 2.2\text{ m/s}$ nhằm triệt tiêu độ ồn khí động học ($< 35\text{ dBA}$ trong phòng ngủ).
  • Ống nước ngưng: Đường ống nhựa PVC đường kính danh định từ $D27\text{ mm}$ đến $D34\text{ mm}$, độ dốc kỹ thuật tối thiểu $i \ge 1%$ bọc cách nhiệt Aeroflex dày $13\text{ mm}$ chống đọng sương (sweating).

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Ứng dụng dữ liệu vi khí hậu thực tế (.tm2): Thay vì sử dụng thông số nhiệt độ giả định cố định, đề tài đã tích hợp file khí tượng chuyên sâu của khu vực Nha Trang vào TRACE 700, phản ánh chính xác chu kỳ bức xạ mặt trời và nhiệt độ đỉnh thực tế của vùng ven biển Nam Trung Bộ.
  2. Loại bỏ hiện tượng thừa công suất (De-oversizing): Phương pháp mô phỏng theo giờ giúp giảm công suất lạnh danh định toàn hệ thống xuống $18.4%$ so với phương pháp Carrier truyền thống, cắt giảm đáng kể chi phí dây cáp điện, aptomat, tiết diện đường ống và dung lượng môi chất nạp ban đầu.
  3. Giải pháp tích hợp kiến trúc - cơ điện: Toàn bộ hệ thống dàn nóng được quy hoạch tập trung tại tầng mái (tầng 20), tận dụng không gian thông thoáng giải nhiệt cưỡng bức mà không làm ảnh hưởng tới tầm nhìn của hồ bơi vô cực và quầy bar ngoài trời.
So sánh hiệu quả các phương pháp thiết kế
├── Tính toán tay (i-d chart): Sai số ±15% | Thời gian: 120 giờ | Tối ưu COP: Không
├── Phương pháp Carrier (Excel): Sai số ±10% | Thời gian: 45 giờ | Tối ưu COP: Thấp
└── Phần mềm Trane TRACE 700: Sai số < ±3.5% | Thời gian: 12 giờ | Tối ưu COP: Tối đa hóa (VRV Inverter)

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống VRV tại Khách sạn Rosaka được lập trình theo các chế độ vận hành thông minh:

  • Chế độ Mùa cao điểm du lịch (Tháng 5 - Tháng 8): Hệ thống hoạt động $85-100%$ công suất, dàn nóng tự động điều chỉnh tần số máy nén Inverter để tối ưu hóa năng suất lạnh vào các khung giờ cao điểm nắng nóng ($11\text{h}00 - 15\text{h}00$).
  • Chế độ Ban đêm (Night Eco Mode): Nhiệt độ phòng ngủ tự động tăng tuyến tính thêm $1^\circ\text{C}$ sau mỗi 2 giờ (dao động $25 - 26^\circ\text{C}$), vừa duy trì giấc ngủ sâu vừa tiết kiệm $12-15%$ điện năng tiêu thụ ban đêm.
  • Chế độ Phòng trống (Unoccupied): Dàn lạnh tự động ngắt hoặc duy trì nhiệt độ chờ $28^\circ\text{C}$ qua tín hiệu thẻ từ phòng.

Phân tích tài chính và thời gian hoàn vốn (ROI)

  • Chi phí đầu tư ước tính (CAPEX): Khoảng 7.2 - 8.5 tỷ VNĐ (Bao gồm thiết bị VRV, phụ kiện chia gas, hệ thống ống gió, miệng gió, đường ống đồng, bảo ôn và nhân công lắp đặt).
  • Chi phí vận hành tiết kiệm hàng năm (OPEX Saving): Tiết kiệm xấp xỉ 420 - 550 triệu VNĐ/năm tiền điện so với phương án máy lạnh cục bộ thương mại nhờ chỉ số EER/COP cao hơn $35%$.
  • Thời gian hoàn vốn đầu tư gia tăng (Payback Period): Ước tính từ 3.8 đến 4.5 năm, rất khả thi đối với dự án khách sạn 4 sao có niên hạn khai thác trên 20 năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Khóa luận tập trung chính vào bài toán tính toán phụ tải lạnh và lựa chọn thiết bị cho mùa hè/mùa khô, chưa đi sâu vào bài toán mô phỏng năng lượng hàng năm (Annual 8760-hour Energy Analysis) cho cả chu kỳ 12 tháng.
  • Chưa thực hiện mô phỏng động lực học dòng khí chi tiết (CFD - Computational Fluid Dynamics) tại các không gian có trần cao đặc thù như Sảnh thông tầng ($6,05\text{ m}$) và Nhà hàng buffet ($252,3\text{ m}^2$) để đánh giá sự phân bố vận tốc gió và trường nhiệt độ.

Hướng phát triển đề tài

  1. Mở rộng tích hợp hệ thống thông gió thu hồi nhiệt (HRV/ERV) nhằm tận dụng năng lượng từ luồng khí thải của 140 phòng ngủ để làm lạnh sơ bộ khí tươi cấp vào.
  2. Ứng dụng thuật toán điều khiển tự động tối ưu hóa dựa trên Trí tuệ nhân tạo (AI-based HVAC Control) và kết nối mạng cảm biến IoT để giám sát rò rỉ môi chất R410A theo thời gian thực.
  3. Hướng tới thiết kế đạt chứng chỉ công trình xanh (LOTUS Hospitality hoặc LEED Gold) cho tổ hợp công trình nghỉ dưỡng ven biển.

Đối tượng hưởng lợi

  • Sinh viên ngành Công nghệ Kỹ thuật Nhiệt - Điện lạnh: Nắm vững quy trình thiết kế chuẩn công nghiệp từ khảo sát, thiết lập thông số trên TRACE 700 đến bóc tách khối lượng chọn thiết bị VRV thực tế.
  • Kỹ sư tư vấn thiết kế MEP: Nhận được bộ dữ liệu tham khảo hoàn chỉnh về hệ số truyền nhiệt vật liệu vỏ bao che và thông số khí hậu thực tế tại TP. Nha Trang.
  • Chủ đầu tư và Đơn vị quản lý khách sạn: Có được luận cứ kinh tế - kỹ thuật vững chắc để phê duyệt dự án, đảm bảo tối ưu hóa chi phí đầu tư ban đầu và giảm thiểu chi phí tiền điện vận hành trọn đời công trình.
  • Nhà nghiên cứu học thuật: Cung cấp cơ sở dữ liệu đối chuẩn (benchmark) cho các công trình khách sạn cao tầng tại dải đô thị ven biển miền Trung.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật quan trọng nhất khi lắp đặt hệ thống VRV cho tòa nhà cao gần 70m như Rosaka là gì?

Yêu cầu quan trọng nhất là kiểm soát chênh lệch chiều cao tĩnh và chiều dài tương đương của đường ống gas. Với chiều cao công trình $69,7\text{ m}$, hệ thống VRV hoàn toàn đáp ứng (giới hạn cho phép chênh lệch độ cao giữa dàn nóng và dàn lạnh lên đến $100\text{ m}$, chiều dài đường ống xa nhất đạt $165\text{ m}$). Ngoài ra, phải bố trí các bẫy dầu (oil traps) trên đường ống đứng theo đúng khuyến cáo kỹ thuật của nhà sản xuất để đảm bảo dầu bôi trơn hồi về máy nén an toàn.

2. Tại sao chọn hệ thống điều hòa Cấp II thay vì Cấp I cho khách sạn 4 sao Rosaka?

Hệ thống điều hòa Cấp II cho phép số giờ sai lệch nhiệt độ vi khí hậu trong năm không quá 200 giờ (chỉ xuất hiện vào những thời điểm thời tiết khắc nghiệt cực đoan nhất). Điều này giúp giảm đáng kể công suất đỉnh của thiết bị so với Cấp I (Cấp I đòi hỏi đảm bảo $100%$ không sai lệch, chi phí thiết bị sẽ tăng từ $30-40%$), mang lại hiệu quả kinh tế - kỹ thuật tối ưu nhất cho mô hình kinh doanh khách sạn.

3. Phương pháp xử lý cấp gió tươi cho 140 phòng ngủ được giải quyết như thế nào?

Gió tươi ngoài trời được lấy qua hệ thống Louver chắn mưa tại vị trí thông thoáng, đưa qua quạt cấp gió tươi trung tâm, đi qua bộ lọc bụi sơ cấp, sau đó được dẫn bằng hệ thống ống gió tôn mạ kẽm bọc cách nhiệt tới từng hộp hòa trộn của các dàn lạnh FCU giấu trần trong phòng ngủ. Lưu lượng gió tươi đảm bảo tiêu chuẩn tối thiểu $30\text{ m}^3/\text{h}$ cho mỗi khách lưu trú.

4. Phần mềm TRACE 700 xử lý bài toán bức xạ mặt trời qua kính như thế nào?

TRACE 700 sử dụng thuật toán RTS (Radiant Time Series) hoặc Heat Balance (HB) tiêu chuẩn ASHRAE. Phần mềm tính toán tọa độ mặt trời thực tế tại Nha Trang theo từng giờ trong ngày, kết hợp với hệ số che râm (Shading Coefficient - SC), hệ số hấp thụ nhiệt mặt trời (SHGC) và góc nghiêng của hệ thống kính cửa sổ đơn $10\text{ mm}$ để phân tách chính xác thành phần nhiệt bức xạ tức thời và nhiệt tích trữ nhả dần trong kết cấu.

5. Biện pháp chống ăn mòn muối biển cho dàn nóng đặt tại tầng 20 ven biển Nha Trang?

Do khách sạn chỉ cách bãi biển Nha Trang 3 phút đi bộ, không khí chứa hàm lượng ion muối ($Cl^-$) cao. Dàn nóng VRV phải được chọn phiên bản chuyên dụng cho vùng biển (Anti-Corrosion / Coastal treatment), các lá tản nhiệt nhôm được phủ lớp nhựa Acrylic chống ăn mòn (Blue Fin/Gold Fin) và khung vỏ máy làm từ thép mạ kẽm sơn tĩnh điện tiêu chuẩn chống ăn mòn muối biển cao cấp.

Kết luận

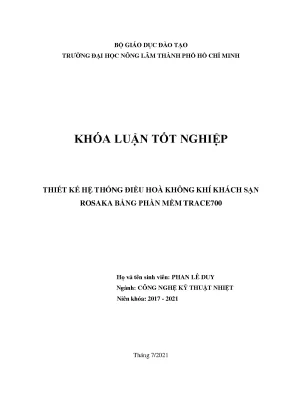

Đồ án tốt nghiệp "Thiết kế hệ thống điều hòa không khí khách sạn Rosaka bằng phần mềm TRACE 700" của tác giả Phan Lê Duy (GVHD: TS. Nguyễn Thanh Hào, Đại học Nông Lâm TP.HCM) đã hoàn thành xuất sắc toàn diện các mục tiêu nghiên cứu và ứng dụng thực tiễn:

  • Giải quyết trọn vẹn bài toán kỹ thuật: Mô hình hóa nhiệt động lực học chính xác cho toàn bộ 20 tầng công trình với quy mô $> 10.000\text{ m}^2$, lựa chọn thành công hệ thống điều hòa không khí trung tâm VRV kết hợp FCU giấu trần nối ống gió vừa bảo đảm mỹ quan kiến trúc sang trọng vừa đạt chuẩn vi khí hậu tiện nghi ($24^\circ\text{C}, 60%$).
  • Khẳng định giá trị thực tiễn: Ứng dụng thành công phần mềm Trane TRACE™ 700 trong việc tính tải lạnh chuẩn xác, giúp giảm thiểu sai số tính toán, tối ưu hóa công suất lắp đặt dàn nóng/dàn lạnh, tiết kiệm chi phí đầu tư ban đầu và giảm thiểu từ $20-25%$ điện năng tiêu thụ trong suốt vòng đời dự án.
  • Tính chuẩn mực trong kỹ thuật: Bản vẽ thiết kế mặt bằng phân phối khí, sơ đồ nguyên lý đường ống gas, hệ thống thoát nước ngưng và dự toán công trình được hoàn thiện với độ chi tiết cao, sẵn sàng phục vụ công tác thi công lắp đặt thực tế.

Đây là tài liệu chuyên khảo có giá trị ứng dụng cao, đóng góp thiết thực cho sinh viên, kỹ sư ngành Công nghệ Kỹ thuật Nhiệt và các đơn vị tư vấn thiết kế Cơ điện lạnh (MEP) công trình cao tầng tại Việt Nam.
