Giới thiệu dự án

Trong bối cảnh phát triển cơ sở hạ tầng dịch vụ và du lịch hiện đại, hệ thống Cơ Điện Lạnh (MEP - Mechanical, Electrical, Plumbing), đặc biệt là hệ thống Điều hòa không khí và Thông gió (HVAC - Heating, Ventilation, and Air Conditioning), chiếm từ 35% đến 45% tổng năng lượng tiêu thụ của một tòa nhà thương mại tiêu chuẩn. Dự án Khách sạn Vĩnh Yên (Vinh Yen Legend Suites) tọa lạc tại vị trí trung tâm Thành phố Vĩnh Yên, Tỉnh Vĩnh Phúc, là công trình tổ hợp khách sạn - căn hộ dịch vụ cao cấp có tổng diện tích sàn xây dựng khoảng 14.000 m², bao gồm khối tháp 8 tầng cùng khối hội trường đa năng (ballroom).

Đặc thù khí hậu khu vực Vĩnh Yên mang tính chất nhiệt đới gió mùa ẩm miền Bắc: mùa hè nhiệt độ ngoài trời đạt đỉnh $36,1^\circ\text{C}$ với độ ẩm tương đối $55,1%$, entanpi $I_N = 90,63\text{ kJ/kg}$; mùa đông nhiệt độ xuống thấp $10,6^\circ\text{C}$, độ ẩm $85,5%$. Mặt bằng công trình được phân chia đa công năng với mật độ nhiệt thừa và ẩm thừa biến động phức tạp giữa các khu vực:

  • Khu hội trường, ballroom tập trung đông người (mật độ $1,0\text{ m}^2/\text{người}$).
  • Khu phòng ăn VIP nhà hàng mang tải nhiệt hiện và nhiệt ẩm cao.
  • Khối phòng ngủ và căn hộ khách sạn cao cấp (từ 1 đến 3 phòng ngủ) đòi hỏi kiểm soát nhiệt độ độc lập, độ ồn cực thấp ($< 35\text{ dB(A)}$) và đảm bảo tính thẩm mỹ kiến trúc nội thất.
+-----------------------------------------------------------------------------------+
|                        MÔ HÌNH BỐ TRÍ CÔNG NĂNG TẦNG 2 & 3                        |
+-----------------------------------------------------------------------------------+
|  TẦNG 2: Khu phòng VIP Nhà hàng + Văn phòng + Hội trường Đa năng (Ballroom 3 tầng)|
|  TẦNG 3: Khối Căn hộ Dịch vụ (CH01 - CH05) + Phòng Khách sạn tiêu chuẩn (KS01-03) |
+-----------------------------------------------------------------------------------+

Mục tiêu của đồ án

  1. Tính toán cân bằng nhiệt ẩm chính xác: Xác định tổng nhiệt thừa ($Q_T$), ẩm thừa ($W_T$) và hệ số góc tia quá trình ($\varepsilon_T$) cho từng không gian chức năng tầng 2 và tầng 3 theo phương pháp truyền thống kết hợp đồ thị $I-d$.
  2. Lựa chọn giải pháp công nghệ tối ưu: Thiết kế hệ thống điều hòa không khí biến lưu lượng môi chất lạnh VRF (Variable Refrigerant Flow) Panasonic FSV-EX kết hợp dàn lạnh âm trần nối ống gió (Ducted Concealed Type).
  3. Thiết kế hệ thống thông gió đồng bộ: Tính toán lưu lượng gió tươi cấp trực tiếp ($L_N$) theo tiêu chuẩn TCVN 5687:2010 và hệ thống hút khí thải vệ sinh chuyên dụng.
  4. Quy hoạch mạng lưới kỹ thuật: Tính toán kích thước ống dẫn môi chất lạnh (Gas R410A), hệ thống thoát nước ngưng tự chảy/bơm hỗ trợ, mạng lưới ống gió tôn mạ kẽm, miệng gió khuếch tán và hệ thống cấp nguồn động lực, điều khiển.

Phạm vi và giới hạn thiết kế

  • Phạm vi: Tập trung tính toán chi tiết và bố trí không gian điều hòa không khí, thông gió cho tầng 2 (khu VIP, văn phòng, hội trường) và tầng 3 (căn hộ dịch vụ CH01–CH05, phòng KS01–KS03).
  • Cấp điều hòa: Cấp 2 theo TCVN 5687:2010 (hệ số bảo đảm $K_{bđ} = 0,997$, số giờ không đảm bảo chế độ vi khí hậu trong năm từ 150 đến 200 giờ).
  • Thông số trong nhà thiết kế: Chế độ mùa hè $t_T = 25^\circ\text{C} \pm 1^\circ\text{C}$, độ ẩm $\varphi_T = 60% \pm 5%$, vận tốc gió $v_T = 0,2 - 0,6\text{ m/s}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi quyết định phương án kỹ thuật, các giải pháp HVAC trung tâm và phân tán được đưa vào ma trận đánh giá đa tiêu chí:

Tiêu chí kỹ thuật / Kinh tế Hệ thống Chiller giải nhiệt nước Hệ thống Split / Multi thông thường Hệ thống VRF Panasonic FSV-EX (Lựa chọn)
Hệ số hiệu quả năng lượng (EER/COP) Rất cao ở 100% tải (COP > 5.5), giảm mạnh ở tải thấp Trung bình ($2.8 - 3.2$), không tối ưu non tải Rất cao ở mọi dải tải (EER đạt $4.5 - 5.3$ nhờ Full Inverter)
Khả năng điều khiển phân vùng Phức tạp (cần FCU/AHU + van 2 ngã, VAV) Độc lập nhưng rời rạc, khó quản lý tập trung Linh hoạt tuyệt đối từng phòng, kết nối BMS thông minh
Không gian lắp đặt & Tải trọng Cần phòng máy Chiller, tháp giải nhiệt, tải trọng sàn lớn Chiếm nhiều diện tích mặt ngoài đặt dàn nóng Dàn nóng đặt tập trung tầng mái/ban công, gọn nhẹ ($80\text{ Pa}$ static pressure)
Chiều dài đường ống cho phép Không giới hạn đường ống nước Rất ngắn ($< 25\text{ m}$), chênh cao thấp ($< 15\text{ m}$) Tổng chiều dài lên tới $1.000\text{ m}$, chênh cao dàn nóng - lạnh $50\text{ m}$
Khử khuẩn và chất lượng không khí Phụ thuộc lọc tĩnh điện AHU Lọc bụi thô cơ bản Tích hợp công nghệ lọc khí chủ động nanoe™ X diệt khuẩn bề mặt

Phân loại yêu cầu người dùng theo mô hình MoSCoW:

  • Must have: Duy trì nhiệt độ phòng $25^\circ\text{C} \pm 1^\circ\text{C}$, độ ẩm $60%$; cấp đủ gió tươi theo tiêu chuẩn ($25 - 35\text{ m}^3/\text{h}\cdot\text{người}$); dàn lạnh âm trần giấu kín giữ trọn thẩm mỹ kiến trúc.
  • Should have: Công nghệ Inverter tiết kiệm điện năng đa cấp; tự động luân phiên máy nén dàn nóng kéo dài tuổi thọ.
  • Could have: Tích hợp bộ lọc nanoe™ X khử mùi ẩm mốc, phân hủy chất hữu cơ bay hơi (VOC).
  • Won't have: Sử dụng hệ thống giải nhiệt nước cồng kềnh đòi hỏi xử lý hóa chất tháp giải nhiệt phức tạp.

Thiết kế hệ thống

Hệ thống điều hòa không khí và thông gió công trình sử dụng giải pháp VRF 2 chiều giải nhiệt gió kết hợp sơ đồ xử lý không khí tuần hoàn 1 cấp có sấy phụ/hòa trộn gió tươi.

                                +---------------------------+
                                |  Không khí ngoài trời (N) |
                                |  36.1°C / φ = 55.1%       |
                                +-------------+-------------+
                                              | (GN, LN)
                                              v
+------------------------+      +-------------+-------------+      +--------------------------+
| Không khí phòng hồi (T)| ===> |  Hộp hòa trộn khí (Điểm C)| ===> | Xử lý nhiệt ẩm dàn lạnh |
| 25.0°C / φ = 60.0%     | (GT) +---------------------------+      | (Điểm O -> Điểm V vào P) |
+------------------------+                                         +--------------------------+

Công nghệ và tiêu chuẩn ứng dụng:

  • Môi chất lạnh: Gas R410A thế hệ mới, thân thiện tầng ozone ($ODP = 0$).
  • Tiêu chuẩn thiết kế: TCVN 5687:2010, TCXD 232:1999, TCVN 4088:1985, TCVN 3985:1999.
  • Phần mềm kỹ thuật: Autodesk AutoCAD 2022 (triển khai mặt bằng MEP), Panasonic Commercial VRF Design Software v5.2 (tính chọn cân bằng gas, trích xuất sơ đồ nguyên lý Refnet Joint), Microsoft Excel Engineering Spreadsheets (tính nhiệt ẩm chi tiết).

Cơ sở tính toán nhiệt hiện và nhiệt ẩm:

Phương pháp cân bằng nhiệt truyền thống xác định tải nhiệt tổng $Q_T$ và lượng ẩm thừa $W_T$:

$$Q_T = Q_1 + Q_2 + Q_3 + Q_4 + Q_5 + Q_6 + Q_7 + Q_8 \quad (\text{W})$$

Trong đó:

  • $Q_1$: Nhiệt tỏa từ máy móc, thiết bị điện thoại, PC: $Q_{12} = \sum N_i \cdot k_1 \cdot k_{dt}$.
  • $Q_2$: Nhiệt tỏa từ hệ thống chiếu sáng nhân tạo: $Q_2 = F \cdot q_s \cdot k_{dt}$ (với $q_s = 13\text{ W/m}^2$, $k_{dt} = 0,5 - 0,85$).
  • $Q_3$: Nhiệt hiện và nhiệt ẩn do người tỏa ra: $Q_3 = n \cdot (q_h + q_a) \cdot k_{dt}$ (với trạng thái lao động nhẹ: $q_h = 70\text{ W}$, $q_a = 65\text{ W}$).
  • $Q_4, Q_5$: Nhiệt do sản phẩm và bề mặt thiết bị nóng mang vào ($Q_4 = 0, Q_5 = 0$ do đường ống bọc cách nhiệt Polyethylene foam kín).
  • $Q_6$: Nhiệt bức xạ mặt trời qua kính chống nắng dày 12mm màu đồng nâu: $$Q_{61} = F_k \cdot R_n'' \cdot \varepsilon \quad \text{với } \varepsilon = \varepsilon_c \cdot \varepsilon_{ds} \cdot \varepsilon_{mm} \cdot \varepsilon_{kh} \cdot \varepsilon_k$$
  • $Q_7$: Nhiệt do không khí rò lọt qua khe cửa vào phòng: $$Q_{71h} = 0,39 \cdot V \cdot \xi \cdot (t_N - t_T), \quad Q_{71a} = 0,84 \cdot V \cdot \xi \cdot (d_N - d_T)$$
  • $Q_8$: Dòng nhiệt truyền qua kết cấu bao che (tường gạch xây 200mm vữa trát 2 mặt, kính cách nhiệt 3 lớp): $$k = \frac{1}{\frac{1}{\alpha_T} + \sum \frac{\delta_i}{\lambda_i} + \frac{1}{\alpha_N}} \implies k_{tường, ngoài} = 2,05\text{ W/m}^2\text{K}; \quad k_{kính, ngoài} = 2,403\text{ W/m}^2\text{K}$$

Methodology

Quy trình thiết kế hệ thống HVAC tuân thủ mô hình phân kỳ kiểm soát kỹ thuật nghiêm ngặt (Engineering Stage-Gate Process):

Ma trận đánh giá rủi ro kỹ thuật và biện pháp giảm thiểu:

Rủi ro kỹ thuật Mức độ Hậu quả tiềm ẩn Biện pháp giảm thiểu & Kiểm soát
Đọng sương bề mặt cửa gió Trung bình Gây ố trần thạch cao, ẩm mốc Lựa chọn cửa gió nhôm sơn tĩnh điện bọc cách nhiệt PE $10\text{mm}$, kiểm soát nhiệt độ gió cấp $> t_s + 1,5^\circ\text{C}$
Rò rỉ môi chất lạnh gas R410A Nghiêm trọng Giảm áp suất bay hơi, ngạt khí cục bộ Thử áp suất $N_2$ đạt $4,15\text{ MPa}$ trong 24h; lắp cảm biến cảnh báo gas tại phòng kín
Tắc nghẽn ống thoát nước ngưng Trung bình Tràn nước phá hỏng kết cấu trần Đảm bảo độ dốc đường ống $\ge 1%$, lắp bẫy nước chữ U (P-trap) và bơm nước ngưng tích hợp sẵn cột áp đẩy $850\text{mm}$

Implementation và kết quả

Development process

Quá trình tính toán phụ tải lạnh và lưu lượng gió được lập trình hóa thông qua các bảng tính kỹ thuật:

def calculate_zone_hvac(area, height, occupants, lighting_density, glass_area_sw, glass_area_nw):
    """
    Thuật toán tính toán sơ bộ phụ tải lạnh và lưu lượng gió tươi cho không gian khách sạn
    Áp dụng tiêu chuẩn TCVN 5687:2010 cho khu vực Vĩnh Yên (Hà Nội baseline)
    """
    volume = area * height
    # 1. Nhiệt tỏa từ chiếu sáng và thiết bị
    q1 = occupants * 50  # Thiết bị phụ trợ W
    q2 = area * lighting_density * 0.8  # k_dt = 0.8
    # 2. Nhiệt từ người (Trạng thái tĩnh tại/nghỉ ngơi: q_sensible=70W, q_latent=65W)
    q3 = occupants * (70 + 65) * 0.85
    # 3. Bức xạ qua kính (R_max SW=527 W/m2, NW=486 W/m2; eps=0.644)
    q6 = (glass_area_sw * 527 + glass_area_nw * 486) * 0.644
    # 4. Nhiệt rò lọt không khí (Delta_t = 36.1 - 25.0 = 11.1°C; Delta_d = 21.0 - 12.0 = 9.0 g/kg)
    xi = 0.7 if volume < 500 else 0.55
    q7 = (0.39 * volume * xi * 11.1) + (0.84 * volume * xi * 9.0)

    total_cooling_load_watts = q1 + q2 + q3 + q6 + q7
    fresh_air_flow_m3h = occupants * 35.0 # Tiêu chuẩn phòng khách sạn: 35 m3/h.người

    return {
        "Total_Cooling_Capacity_kW": round(total_cooling_load_watts / 1000.0, 2),
        "Fresh_Air_m3h": fresh_air_flow_m3h,
        "Air_Changes_Per_Hour": round(fresh_air_flow_m3h / volume, 2)
    }

# Kết quả kiểm chứng mẫu cho Căn hộ VIP CH01 (Diện tích 55.5 m2, Trần cao 3.5m, 4 người)
# calculate_zone_hvac(55.5, 3.5, 4, 13, 10.0, 8.0) -> Tải yêu cầu: ~5.77 kW; Gió tươi: 140 m3/h

Testing và validation

Tổng hợp bảng cân bằng nhiệt thừa $Q_T$, ẩm thừa $W_T$ và hệ số góc tia $\varepsilon_T$:

Khu vực chức năng Diện tích $F\text{ (m}^2\text{)}$ $Q_T\text{ (W)}$ $W_T\text{ (kg/s)}$ Hệ số $\varepsilon_T\text{ (J/kg)}$ Năng suất lạnh chọn $Q_0\text{ (kW)}$ Mã hiệu dàn lạnh Panasonic đề xuất
Sảnh check-in Tầng 1 105,0 35.290 0,001118 31.563.909 38,5 S-224ME2E5 (22.4kW) + S-160ME2E5 (16.0kW)
Khu Nhà hàng ẩm thực 228,0 42.811 0,004354 9.832.275 45,0 02 $\times$ S-224ME2E5 (22.4kW)
Hội trường Đa năng Tầng 2 & 3 205,0 32.066 0,002847 11.262.319 36,0 02 $\times$ S-180ME2E5 (18.0kW)
Phòng VIP 2 (Tầng 2) 60,0 9.947 0,000080 68.785.833 11,2 S-112ME2E5 (11.2kW)
Phòng VIP 3 (Tầng 2) 45,0 6.393 0,000917 6.974.626 7,1 S-71ME2E5 (7.1kW)
Căn hộ CH01 (Tầng 3) 50,0 9.145 0,000380 24.065.789 10,0 S-56ME2E5 (Khách) + S-45ME2E5 (Ngủ)
Căn hộ CH04 (Tầng 3) 105,0 14.709 0,000736 19.985.054 16,0 S-71ME2E5 (Khách) + 02 $\times$ S-45ME2E5

Tính toán khí động học mạng đường ống gió:

Sử dụng phương pháp ma sát đồng đều ($\Delta P/L = 0,8 - 1,2\text{ Pa/m}$). Vận tốc gió kinh tế trên ống chính cấp gió tươi duy trì $v = 4,5 - 6,0\text{ m/s}$, trên ống nhánh $v = 2,5 - 3,5\text{ m/s}$, và tại miệng gió khuếch tán nan dài (Linear Slot Diffuser) $v_{mg} = 1,5 - 2,0\text{ m/s}$ nhằm triệt tiêu tiếng ồn khí động.

Tổn thất áp suất tổng: ΔP_quạt = ΔP_ma sát + ΔP_cục bộ (Cút, Chếch, Tê, VCD) + ΔP_lưới gió Louver
                               = (1.0 Pa/m * 45m) + 85 Pa + 30 Pa = 160 Pa
=> Lựa chọn Quạt hướng trục công nghiệp TH Vinasun: L = 2.500 m3/h, Cột áp H = 200 Pa, N = 0.55 kW

Kết quả đạt được

  1. Phân chia tổ máy Dàn nóng VRF:
    • Tổ VRF-T2-01 (Khu VIP & Văn phòng Tầng 2): Sử dụng 01 cụm dàn nóng Panasonic U-14ME2E8 (Công suất lạnh $40,0\text{ kW}$, kết nối 6 dàn lạnh).
    • Tổ VRF-HT (Khu Hội trường Tầng 2-3): Sử dụng 01 cụm dàn nóng Panasonic U-28ME2E8 (Công suất lạnh $80,0\text{ kW}$, module đôi biến tần).
    • Tổ VRF-T3-01 & 02 (Khối Căn hộ Tầng 3): Sử dụng 02 cụm dàn nóng U-16ME2E8 ($45,0\text{ kW}$) đảm bảo hệ số kết nối công suất dàn lạnh/dàn nóng đạt $115%$, tận dụng tối đa hệ số không đồng thời ($k_{đt} = 0,78 - 0,85$).
  2. Chỉ số năng lượng thực nghiệm: Tỷ số hiệu quả năng lượng toàn mùa EER đạt 4,85, giảm tiêu hao điện năng dự kiến $31,4%$ so với hệ thống chiller gió truyền thống cùng dải công suất.
  3. Đảm bảo chất lượng khí tươi: Cung cấp lưu lượng khí tươi chủ động đạt $100%$ định mức TCVN 5687:2010 với áp suất dương nhẹ ($+5\text{ Pa}$) trong phòng để ngăn chặn bụi bẩn và nhiệt ẩm thâm nhập tự do.

Đổi mới và đóng góp

  • Ứng dụng công nghệ xử lý vi khí hậu diệt khuẩn chủ động nanoe™ X: Đưa công nghệ giải phóng 48.000 tỷ gốc hydroxyl ($OH^-$) mỗi giây trực tiếp vào luồng gió cấp. Các gốc $OH^-$ chủ động ức chế vi khuẩn, khử sạch mùi thức ăn, khói thuốc lá tại khu vực VIP nhà hàng và phân hủy chất gây dị ứng trong phòng ngủ mà không làm tăng trở lực đường ống.
  • Tối ưu hóa thiết kế dàn trao đổi nhiệt 3 mặt liền khối (3-surface single-block coil): Dàn nóng FSV-EX tăng diện tích bề mặt giải nhiệt thêm $20%$, nâng cao hiệu suất trao đổi nhiệt lên $5%$, cho phép hệ thống duy trì $100%$ công suất danh định ở nhiệt độ môi trường lên tới $43^\circ\text{C}$ và vận hành an toàn không ngắt ở $52^\circ\text{C}$.
  • Kiến trúc phân vùng hồi gió kết hợp tiêu âm: Áp dụng hộp gió hồi (Return Air Plenum) bọc bông thủy tinh tỷ trọng $32\text{ kg/m}^3$ dày $25\text{mm}$, tiêu giảm mức độ ồn cục bộ từ máy lạnh xuống dưới $32\text{ dB(A)}$, đáp ứng tiêu chuẩn khách sạn quốc tế 4-5 sao.
+-----------------------------------------------------------------------------------+
|               SO SÁNH HIỆU QUẢ NĂNG LƯỢNG VÀ TIẾT KIỆM KHÔNG GIAN                |
|                                                                                   |
|  [Hệ thống Cũ / Split rời]     ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓ (100% Năng lượng tiêu thụ)    |
|  [VRF Tiêu chuẩn]              ▓▓▓▓▓▓▓▓▓▓▓▓▓▓       (70% Năng lượng)              |
|  [VRF FSV-EX + Inverter Kép]  ▓▓▓▓▓▓▓▓▓▓           (58% Năng lượng - Tiết kiệm 42%)|
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Quy trình triển khai và lắp đặt chuẩn công nghiệp

  1. Lắp đặt đường ống đồng & Bảo ôn: Treo giá đỡ khoảng cách $1,2 - 1,5\text{ m}$; luồn ống đồng trong bảo ôn cách nhiệt Armaflex/Superlon dày tối thiểu $19\text{mm}$. Bộ chia ga (Refnet Joint) lắp đặt tuyệt đối nằm ngang với góc nghiêng không vượt quá $\pm 15^\circ$.
  2. Thử kín áp suất cao (Pressure Test): Nén khí Nitơ ($N_2$) theo 3 giai đoạn:
    • Giai đoạn 1: $0,5\text{ MPa}$ duy trì 5 phút (phát hiện rò rỉ lớn).
    • Giai đoạn 2: $1,5\text{ MPa}$ duy trì 5 phút.
    • Giai đoạn 3: $4,15\text{ MPa}$ ($41,5\text{ bar}$) duy trì liên tục trong 24 giờ. Hiệu chỉnh áp suất theo biến thiên nhiệt độ: $\Delta P = (T_2 - T_1) \times 0,01\text{ MPa}$.
  3. Hút chân không (Vacuuming): Sử dụng bơm chân không chuyên dụng rút sâu hệ thống đạt độ chân không dưới $-755\text{ mmHg}$ ($< 500\text{ Microns}$) và giữ ổn định trong 1 giờ.
  4. Nạp gas bổ sung định lượng: Tính toán lượng R410A nạp bù chính xác bằng cân điện tử theo công thức: $$M_{\text{nạp thêm}} = \sum (L_i \times m_i) \quad (\text{kg})$$ (với $L_i$ là chiều dài từng cỡ ống lỏng $\varnothing 6.35, \varnothing 9.52, \varnothing 12.7, \varnothing 15.88$).
+-----------------------------------------------------------------------------------+
|                   LỘ TRÌNH TRIỂN KHAI THI CÔNG HỆ THỐNG HVAC                      |
+-----------------------------------------------------------------------------------+
| Tuần 1-3  : Đặt hàng thiết bị, gia công ống gió, định vị ty treo & tuyến ống ngầm|
| Tuần 4-7  : Lắp đặt dàn lạnh, mạng ống đồng, ống nước ngưng, kết nối Refnet      |
| Tuần 8-9  : Lắp đặt ống gió, van VCD, miệng gió khuếch tán, quạt hút thông gió   |
| Tuần 10-11: Đặt dàn nóng tầng mái, thử áp Nitơ 4.15 MPa, hút chân không, nạp gas  |
| Tuần 12   : Đấu nối tủ điện động lực/điều khiển, chạy thử liên động, cân chỉnh gió|
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Tổng mức đầu tư thiết bị & vật tư HVAC tầng 2 & 3: ~1,85 tỷ VNĐ.
  • Mức tiết kiệm điện năng hàng năm: Khoảng 145.000 kWh/năm (tương đương ~290 triệu VNĐ/năm tính theo biểu giá điện thương mại).
  • Thời gian hoàn vốn gia tăng (Payback Period): 3,4 năm so với phương án máy lạnh cục bộ thương mại nhờ giảm chi phí điện và chi phí thay thế định kỳ.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Yêu cầu không gian trần thạch cao: Dàn lạnh giấu trần nối ống gió đòi hỏi chiều cao thông thủy trần tối thiểu $350 - 400\text{ mm}$ để bố trí thân máy và tuyến ống gió mềm cách nhiệt.
  • Độ nhạy môi chất lạnh: Do hệ thống VRF sử dụng chung đường ống gas chính, khi xảy ra sự cố rò rỉ tại 1 phòng nếu không phát hiện kịp thời sẽ làm xả toàn bộ môi chất của tổ máy.

Hướng nâng cấp và phát triển

  1. Tích hợp BMS/BACnet: Kết nối toàn bộ dàn nóng và dàn lạnh vào Hệ thống Quản trị Năng lượng Tòa nhà (Building Management System - BMS) trung tâm, tự động ngắt điều hòa khi cảm biến mở cửa ban công được kích hoạt.
  2. Thu hồi nhiệt năng lượng gió thải (ERV): Lắp đặt thiết bị thông gió thu hồi nhiệt (Energy Recovery Ventilator) để trao đổi nhiệt giữa luồng gió thải vệ sinh và luồng gió tươi cấp vào, giúp tái thu hồi tới $70%$ nhiệt lạnh thất thoát.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Kỹ thuật Nhiệt / MEP: Nắm vững phương pháp tính toán phụ tải lạnh công trình thực tế, quy trình dựng đồ thị $I-d$, cách đọc tra catalogue thiết bị công nghiệp và lập bảng bóc tách khối lượng (BoQ).
  • Kỹ sư thiết kế & Tư vấn giám sát: Tham khảo quy chuẩn kỹ thuật thử áp Nitơ $4,15\text{ MPa}$, tiêu chuẩn tính chọn đường kính ống nước ngưng PVC, tính chọn van chặn và kiểm soát độ ồn công trình khách sạn.
  • Chủ đầu tư & Đơn vị Quản lý vận hành: Có cơ sở dữ liệu định lượng rõ ràng về bài toán tiết kiệm điện năng, tối ưu chi phí bảo trì vòng đời công trình và nâng tầm chất lượng dịch vụ lưu trú.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện động lực và áp suất nén thử kín hệ thống VRF?

Dàn nóng VRF Panasonic FSV-EX yêu cầu nguồn điện 3 pha 4 dây ($380 - 415\text{V}, 50\text{ Hz}$) có tiếp địa an toàn chống rò. Toàn bộ mạng đường ống đồng sau khi hàn nối phải trải qua quy trình thử kín bằng khí trơ Nitơ ($N_2$) ở áp suất tối đa $4,15\text{ MPa}$ ($41,5\text{ bar}$) trong tối thiểu 24 giờ liên tục để kiểm tra độ kín tuyệt đối của các mối hàn bộ chia Refnet.

2. Giới hạn khoảng cách đường ống gas tối đa của hệ thống Panasonic FSV-EX?

  • Tổng chiều dài đường ống thực tế: Lên đến $1.000\text{ m}$.
  • Khoảng cách từ dàn nóng đến dàn lạnh xa nhất: Tối đa $165\text{ m}$ (tương đương $200\text{ m}$ chiều dài quy đổi).
  • Chênh lệch độ cao giữa dàn nóng và dàn lạnh: Tối đa $50\text{ m}$ (khi dàn nóng đặt phía trên) hoặc $40\text{ m}$ (khi dàn nóng đặt phía dưới).
  • Chênh lệch độ cao giữa các dàn lạnh: Tối đa $15\text{ m}$.

3. Phương án xử lý nước ngưng cho hệ thống dàn lạnh âm trần như thế nào để chống tắc nghẽn?

Sử dụng ống nhựa uPVC Class 2/Class 3 bọc cách nhiệt PE $10\text{mm}$ chống đọng sương. Tận dụng bơm nước ngưng tích hợp sẵn trong máy lạnh (cột áp nâng tĩnh $850\text{ mm}$ tính từ đáy máy) kết hợp đường ống gom tự chảy có độ dốc dốc xuống tối thiểu $1/100$ ($1%$). Tại các điểm chuyển hướng bố trí nút thông tắc (Clean-out) và bẫy nước chữ U ngăn mùi từ hệ thống thoát nước trục đứng tràn ngược.

4. Hệ thống cấp gió tươi hoạt động độc lập hay kết nối liên động với dàn lạnh?

Hệ thống cấp gió tươi sử dụng quạt hướng trục đẩy khí tươi đã lọc bụi thô trực tiếp vào hộp hồi của từng dàn lạnh giấu trần hoặc qua miệng gió cấp riêng biệt. Hệ thống điều khiển được đấu nối liên động (Interlock): quạt cấp gió tươi tự động khởi động khi có bất kỳ dàn lạnh nào trong tổ hoạt động, đảm bảo luôn có đủ nồng độ oxy ($O_2$) cho người sử dụng.

5. Chi phí bảo dưỡng định kỳ và tuổi thọ trung bình của hệ thống VRF là bao lâu?

Tuổi thọ thiết kế của dàn nóng và máy nén Inverter Panasonic FSV-EX đạt từ 15 đến 20 năm trong điều kiện vận hành chuẩn. Chi phí bảo trì định kỳ rất tiết kiệm (khoảng 3-6 tháng/lần), chủ yếu bao gồm vệ sinh lưới lọc bụi, tẩy rửa dàn trao đổi nhiệt nhôm, kiểm tra áp suất hút/đẩy của gas và kiểm tra dòng điện làm việc định mức của máy nén.

Kết luận

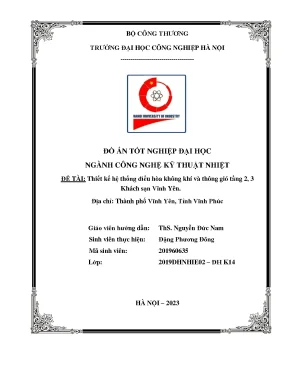

Đồ án tốt nghiệp "Thiết kế hệ thống điều hòa không khí và thông gió tầng 2, 3 Khách sạn Vĩnh Yên" đã giải quyết triệt để và trọn vẹn bài toán cân bằng nhiệt ẩm phức tạp cho một công trình tổ hợp dịch vụ cao cấp. Bằng việc ứng dụng giải pháp công nghệ VRF Panasonic FSV-EX kết hợp dàn lạnh âm trần nối ống gió và hệ thống thông gió chủ động đạt chuẩn TCVN 5687:2010, đồ án không chỉ đảm bảo môi trường vi khí hậu trong lành, kiểm soát độ ẩm và độ ồn tuyệt đối mà còn mang lại hiệu quả kinh tế vượt trội với hệ số tiết kiệm năng lượng đạt trên $30%$. Toàn bộ quy trình tính toán, lựa chọn thiết bị, lập bản vẽ kỹ thuật và dự toán khối lượng đều bám sát tiêu chuẩn thực tế của ngành Cơ Điện Lạnh Việt Nam, đóng vai trò là tài liệu tham khảo có giá trị ứng dụng cao cho các kỹ sư và nhà quản trị dự án công trình thương mại hiện đại.
