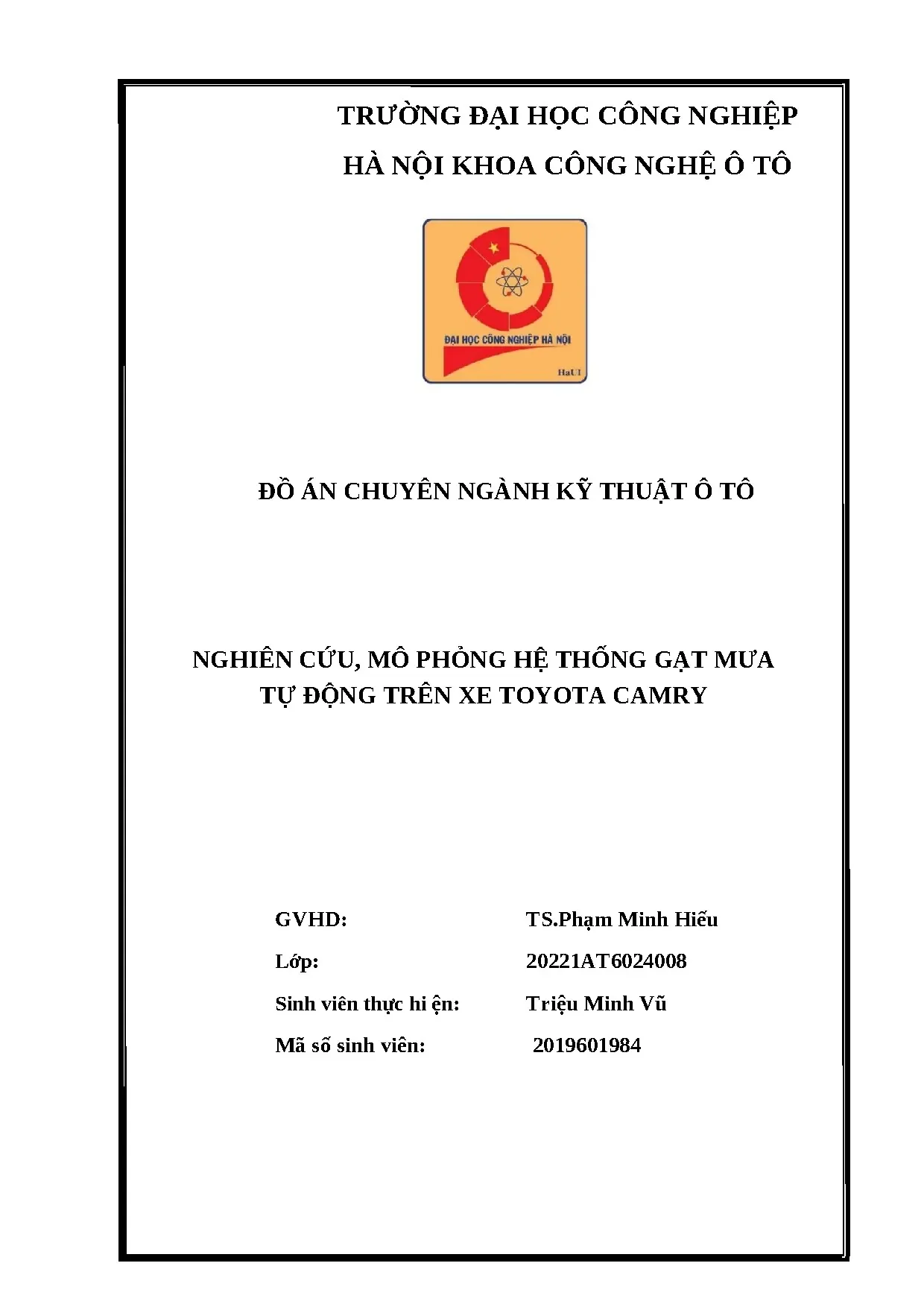

Đồ án kỹ thuật ô tô: Mô phỏng hệ thống gạt mưa tự động Toyota Camry

Đồ án kỹ thuật ô tô nghiên cứu mô phỏng hệ thống gạt mưa tự động trên xe Toyota Camry, phân tích cấu tạo, nguyên lý và mô hình điều khiển tối ưu.

• Tác giả: Triệu Minh Vũ
• Người hướng dẫn: TS. Phạm Minh Hiếu
• Trường học: Trường Đại học Công nghiệp Hà Nội
• Chuyên ngành: Công nghệ kỹ thuật ô tô
• Đề tài: Nghiên cứu, mô phỏng hệ thống gạt mưa tự động trên xe Toyota Camry
• Loại tài liệu: Đồ án chuyên ngành
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về hệ thống gạt mưa tự động trên Toyota Camry

Hệ thống gạt mưa tự động trên xe Toyota Camry là công nghệ tiên tiến giúp cải thiện tầm nhìn cho người lái trong điều kiện thời tiết xấu. Được tích hợp cảm biến mưa, hệ thống tự động phát hiện lượng mưa và điều chỉnh tốc độ gạt phù hợp. Toyota Camry trang bị hệ thống này nhằm nâng cao trải nghiệm lái xe, giảm thiểu nguy cơ tai nạn do tầm nhìn hạn chế. Ưu điểm chính bao gồm khả năng hoạt động tự động, tiết kiệm thời gian và năng lượng cho người lái. Hệ thống còn hỗ trợ chế độ rửa kính kết hợp, đảm bảo kính luôn sạch sẽ. Việc nghiên cứu mô phỏng hệ thống này giúp hiểu rõ nguyên lý hoạt động, tối ưu hóa thiết kế trước khi triển khai thực tế. Phân tích cấu trúc, linh kiện và thuật toán điều khiển là cơ sở quan trọng để phát triển hệ thống bền vững.

1.1. Nguyên lý hoạt động của hệ thống gạt mưa tự động

Hệ thống gạt mưa tự động hoạt động dựa trên cảm biến quang học hoặc siêu âm phát hiện giọt mưa trên kính chắn gió. Khi giọt mưa xuất hiện, cảm biến gửi tín hiệu đến bộ điều khiển trung tâm. Bộ điều khiển phân tích tín hiệu và điều khiển motor gạt hoạt động ở tốc độ phù hợp. Chế độ gạt có thể điều chỉnh tự động từ chậm (LOW) đến nhanh (HIGH) tùy thuộc vào cường độ mưa. Ngoài ra, hệ thống còn tích hợp chức năng rửa kính tự động khi cần thiết. Nguyên lý này đảm bảo kính luôn trong tình trạng sạch sẽ, tối ưu tầm nhìn cho người lái.

1.2. Cấu trúc cơ bản của hệ thống gạt mưa trên Camry

Hệ thống gạt mưa trên Toyota Camry gồm các thành phần chính: cảm biến mưa, bộ điều khiển, motor gạt, cần gạt và hệ thống rửa kính. Cảm biến mưa được lắp đặt phía sau kính chắn gió, có nhiệm vụ phát hiện giọt mưa. Bộ điều khiển trung tâm xử lý tín hiệu từ cảm biến và điều khiển motor gạt hoạt động. Motor gạt chuyển động qua lại nhờ cơ cấu truyền động, trong khi cần gạt làm sạch bề mặt kính. Hệ thống rửa kính sử dụng bơm nước và vòi phun để làm sạch kính trước khi gạt.

II. Phân tích vấn đề hệ thống gạt mưa truyền thống

Hệ thống gạt mưa truyền thống trên ô tô gặp nhiều hạn chế về hiệu suất và độ tin cậy. Vấn đề phổ biến nhất là tốc độ gạt cố định, không thích ứng với cường độ mưa thay đổi. Điều này dẫn đến tình trạng kính bị che khuất khi mưa lớn hoặc hoạt động không hiệu quả khi mưa nhẹ. Ngoài ra, hệ thống gạt mưa truyền thống tiêu thụ nhiều năng lượng do motor hoạt động liên tục. Vấn đề khác bao gồm độ ồn cao, tuổi thọ motor thấp do hoạt động quá tải. Toyota Camry với hệ thống gạt mưa tự động giải quyết những vấn đề này bằng cách tích hợp cảm biến thông minh và thuật toán điều khiển linh hoạt.

2.1. Hạn chế của hệ thống gạt mưa thủ công

Hệ thống gạt mưa thủ công phụ thuộc hoàn toàn vào hành động của người lái, dẫn đến sự bất tiện và nguy cơ mất tập trung. Người lái phải liên tục điều chỉnh tốc độ gạt, đặc biệt trong điều kiện mưa thay đổi. Điều này gây mệt mỏi và ảnh hưởng đến an toàn lái xe. Ngoài ra, hệ thống thủ công không thể điều chỉnh theo cường độ mưa, dẫn đến hiệu suất làm sạch kém. Việc quên tắt gạt khi trời tạnh mưa cũng là một vấn đề phổ biến, gây hao mòn motor không cần thiết.

2.2. Ảnh hưởng của điều kiện thời tiết đến hiệu suất gạt

Điều kiện thời tiết khắc nghiệt như mưa đá, tuyết hoặc sương mù ảnh hưởng nghiêm trọng đến hiệu suất của hệ thống gạt mưa. Mưa đá có thể làm hỏng lưỡi gạt hoặc motor do va đập mạnh. Tuyết bám trên kính khiến motor hoạt động quá tải, dẫn đến hỏng hóc. Sương mù làm giảm tầm nhìn, buộc hệ thống gạt phải hoạt động liên tục, tăng nguy cơ hao mòn. Hệ thống gạt mưa tự động trên Camry giải quyết những vấn đề này bằng cách tích hợp cảm biến thông minh và thuật toán điều khiển linh hoạt.

III. Phương pháp nghiên cứu mô phỏng hệ thống gạt mưa

Nghiên cứu mô phỏng hệ thống gạt mưa tự động trên Toyota Camry sử dụng phần mềm Proteus và Arduino IDE. Phương pháp này bao gồm xây dựng mô hình ảo, lập trình thuật toán điều khiển và kiểm tra hiệu suất thông qua mô phỏng. Proteus cho phép mô phỏng mạch điện tử, trong khi Arduino IDE hỗ trợ lập trình vi điều khiển. Mô hình mô phỏng bao gồm cảm biến mưa, bộ điều khiển, motor gạt và hệ thống hiển thị. Kết quả mô phỏng cung cấp dữ liệu về hiệu suất, độ tin cậy và khả năng thích ứng của hệ thống trước khi triển khai thực tế.

3.1. Công cụ mô phỏng Proteus trong nghiên cứu hệ thống

Proteus là phần mềm mô phỏng mạch điện tử mạnh mẽ, hỗ trợ vẽ sơ đồ nguyên lý, mô phỏng hoạt động và phân tích kết quả. Trong nghiên cứu hệ thống gạt mưa, Proteus được sử dụng để mô phỏng mạch điều khiển, motor gạt và cảm biến mưa. Phần mềm cung cấp các công cụ đo lường như vôn kế, ampe kế và máy dao động, giúp đánh giá hiệu suất hệ thống. Proteus còn hỗ trợ thiết kế mạch in PCB, thuận tiện cho việc triển khai thực tế.

3.2. Thuật toán điều khiển hệ thống gạt mưa tự động

Thuật toán điều khiển hệ thống gạt mưa tự động dựa trên tín hiệu từ cảm biến mưa. Cảm biến phát hiện giọt mưa và gửi tín hiệu đến bộ điều khiển trung tâm. Bộ điều khiển phân tích tín hiệu, xác định cường độ mưa và điều chỉnh tốc độ motor gạt phù hợp. Thuật toán còn tích hợp chức năng rửa kính tự động khi cần thiết. Việc lập trình thuật toán trên Arduino IDE giúp tối ưu hóa hiệu suất hệ thống, đảm bảo hoạt động ổn định trong mọi điều kiện thời tiết.

IV. Kết luận và ứng dụng thực tiễn nghiên cứu

Nghiên cứu mô phỏng hệ thống gạt mưa tự động trên Toyota Camry chứng minh hiệu quả vượt trội so với hệ thống truyền thống. Kết quả mô phỏng cho thấy hệ thống hoạt động ổn định, thích ứng linh hoạt với cường độ mưa thay đổi. Việc tích hợp cảm biến mưa và thuật toán điều khiển thông minh giúp tối ưu hóa hiệu suất, giảm thiểu nguy cơ tai nạn do tầm nhìn hạn chế. Ứng dụng thực tiễn của nghiên cứu bao gồm cải tiến hệ thống gạt mưa trên các dòng xe Toyota, nâng cao trải nghiệm lái xe. Ngoài ra, phương pháp mô phỏng còn hỗ trợ đào tạo sinh viên ngành kỹ thuật ô tô, phát triển công nghệ ô tô thông minh.

4.1. Đánh giá hiệu quả mô phỏng hệ thống gạt mưa

Hiệu quả mô phỏng hệ thống gạt mưa tự động được đánh giá thông qua các thông số như tốc độ gạt, độ ồn, tiêu thụ năng lượng và độ tin cậy. Kết quả cho thấy hệ thống hoạt động ổn định, tốc độ gạt thích ứng linh hoạt với cường độ mưa. Độ ồn thấp hơn đáng kể so với hệ thống truyền thống, cải thiện trải nghiệm lái xe. Tiêu thụ năng lượng cũng được tối ưu hóa nhờ thuật toán điều khiển thông minh. Độ tin cậy của hệ thống được xác nhận thông qua các thử nghiệm mô phỏng kéo dài.

4.2. Triển khai ứng dụng trong ngành công nghiệp ô tô

Kết quả nghiên cứu có thể áp dụng để cải tiến hệ thống gạt mưa trên các dòng xe Toyota, nâng cao tính cạnh tranh. Việc tích hợp cảm biến mưa và thuật toán điều khiển thông minh giúp tối ưu hóa hiệu suất, giảm chi phí sản xuất. Ngoài ra, phương pháp mô phỏng còn hỗ trợ đào tạo sinh viên ngành kỹ thuật ô tô, phát triển công nghệ ô tô thông minh. Các doanh nghiệp có thể ứng dụng kết quả nghiên cứu để phát triển sản phẩm mới, đáp ứng nhu cầu thị trường ngày càng cao.

Trích đoạn nội dung tài liệu

chương I của đề tài đã giúp chúng ta nhìn nhận vấn đề thực tiễn một cách tổng quát, qua đó đánh giá được sự cần thiết của việc phát triển công nghệ gạt mưua tự động trên xe. Thông qua việc tìm hiểu về ưu, nhược điểm của hệ thống gạt mưa và so sánh với giá thành sản xuất của một số hãng xe trên thị trường hiện nay, ta có thể lựa chọn việc nghiên cứu về hệ thống gạt mưa làm đề tài nghiên cứu là hoàn toàn hợp lý và đáp ứng nhu cầu thực tiễn về tính kinh tế và yêu cầu kĩ thuật. NGHIÊN CỨU TỔNG QUAN VỀ HỆ THỐNG GẠT MƯA RỬA KÍNH TRÊN XE TOYOTA CAMRY 2. Tổng quan về hệ thống gạt nước trên ô tô.

Gạt nước là bộ phận nhỏ nhưng lại hết sức quan trọng đối với xe hơi. Nó có nhiệm vụ loại bỏ nước và bụi bẩn ra khỏi kính chắn gió, giúp người lái có một tầm nhìn tốt hơn khi điều khiển xe. Ngày nay, gạt nước được xem như một tiêu chuẩn không chỉ trên trên tất cả những chiếc xe hơi mà còn được trang bị cho xe lửa, tàu biển và cả máy bay nữa. Một hệ thống cần gạt nước mưa cảm biến tự động, có thể phát hiện mưa trên kính chắn gió để bật cần gạt nước ô tô một cách phù hợp.

Khi hệ thống làm việc sẽ giảm thiểu thời gian người lái xe phải rời tay ra khỏi tay lái. Hệ thống này phát hiện những giọt mưa trên kính chắn gió, tự động bật và điều chỉnh hệ thống gạt nước tương ứng với mức độ mưa. Đôi nét về chiếc gạt nước đầu tiên trên xe hơi Hình 2-1 Bà Mary Anderson (1866-1953) Cần gạt nước ra đời lần đầu tiên vào năm 1903 được phát minh bởi một người phụ nữ mang tên Mary Anderson ở NewYork. Phát minh của bà đã giúp cho tất cả các 13 tài xế không phải mất thời gian để dừng lại lau kính chắn gió và bảo vệ sự an toàn của tài xế khi phải lái xe dưới mưa.

Sau nhiều nỗ lực thì đến năm 1905 bà đã nhận được bằng sáng chế của Mỹ. Cơ cấu hoạt động của thiết bị này rất đơn giản là dùng hai chiếc cần gắn vào thân xe và tiếp xúc với kính bằng lưỡi cao su, khi cần người lái xe quay tay nắm đạt trong cabin qua cơ cấu truyền động, hai chiếc cần gạt nước sẽ chuyển động lên xuống để gạt tuyết và hơi nước, tạo tầm nhìn cho người lái. Tuy nhiên phát minh này của bà không được hãng xe nào hưởng ứng. Mãi đến năm 1916, tức là 11 năm sau, cần gạt nước mới trở thành thiết bị tiêu chuẩn trên các ôtô của Mỹ.

Kể từ đó, bộ gạt nước liên tục được các thế hệ nhà phát minh tiếp theo cải tiến, bổ sung chức năng để cho đến ngày hôm nay, trở thành công cụ quan trọng và tiện lợi trên tất cả những chiếc xe hơi. Về hệ thống cảm biến mưa hiện tại sử dụng một bộ cảm biến quang học để phát hiện sự hiện diện của nước trên kính chắn gió và chuyển tiếp dữ liệu điều khiển cần gạt tới mô-đun điều khiển chính của xe (BCM). Nhưng các cảm biến mưa quang học chỉ cung cấp một diện tích cảm biến nhỏ, dễ dẫn đến các lỗi chủ động và quá đắt đỏ để được thêm vào như là thiết bị tiêu chuẩn trong hầu hết các loại xe. Nhiệm vụ, phân loại và yêu cầu của hệ thống gạt nước 2.

Nhiệm vụ • Hệ thống gạt nước trên ô tô là một hệ thống đảm bảo cho người lái nhìn được rõ ràng bằng cách gạt nước mưa trên kính trước và kính sau khi trời mưa. • Hệ thống có thể làm sạch bụi bẩn trên kính chắn gió phía trước nhờ thiết bị rửa kính. Vì vậy, đây là thiết bị cần thiết cho sự an toàn của xe khi tham gia giao thông. Phân loại - Motor gạt mưa được truyền động từ động cơ ô tô.

- Motor gạt mưa chạy bằng khí nén. - Motor gạt mưa được truyền từ động cơ điện (hiện nay tất cả các xe ô tô đều sử dụng loại này). Yêu cầu • Hệ thống gạt nước và rửa kính là một hệ thống đảm bảo cho người lái nhìn được rõ ràng bằng cách gạt nước mưa trên kính trước và kính sau khi trời mưa. • Hệ thống có thể làm sạch bụi bẩn trên kính chắn gió phía trước nhờ thiết bị rửa kính.

Vì vậy đây là thiết bị cần thiết cho sự an toàn của xe khi chạy. • Gần đây một số kiểu xe có thể thay đổi tốc độ gạt nước theo tốc độ xe và tự động gạt nước khi trời mưa. • Hệ thống gạt mưa trên ô tô phải hoạt động nhẹ nhàng, linh hoạt, ổn định và phù hợp với từng điều kiện trời mưa (mưa to hoặc mưa nhỏ). Cấu tạo của hệ thống gạt nước 2.

Cấu tạo chung Hệ thống gạt nước và rửa kính trên ô tô bao gồm các bộ phận sau: 1. Cần gạt nước phía trước/Lưỡi gạt nước phía trước. Motor và cơ cấu dẫn động gạt nước phía trước. Vòi phun của bộ rửa kính trước.

Bình chứa nước rửa kính (có motor rửa kính). Công tắc gạt nước và rửa kính (Có relay điều khiển gạt nước gián đoạn). Cần gạt nước phía sau/lưỡi gạt nước phía sau. Motor gạt nước phía sau.

Relay điều khiển bộ gạt nước phía sau. Bộ điều khiển gạt nước (ECU J/B phía hành khách). Cảm biến nước mưa. 15 Hình 2-2 Cấu tạo chung của hệ thống gạt nước Hình 2-3 Cấu tạo chung của hệ thống gạt nước 16 2.

Cần gạt nước/thanh gạt nước Cấu trúc của cần gạt nước là một lưỡi cao su được lắp vào thanh kim loại gọi là thanh gạt nước. Gạt nước được dịch chuyển tuần hoàn nhờ cần gạt. Hình 2-4 Cấu tạo cần gạt nước Ta có thể hình dung lưỡi gạt tương tự như những cái chổi cao su dài. Bề mặt tiếp xúc giữa lưỡi gạt và mặt kính chắn gió được phủ lên một lớp cao su mỏng.

Vì lưỡi gạt nước được ép vào kính trước bằng lò xo nên gạt nước có thể gạt được nước mưa nhờ dịch chuyển thanh gạt nước. Chuyển động tuần hoàn của gạt nước được tạo ra bởi motor và cơ cấu dẫn động. Vì lưỡi cao su lắp vào thanh gạt nước bị mòn do sử dụng và do ánh sáng mặt trời và nhiệt độ môi trường v.v… nên phải thay thế phần lưỡi cao su này một cách định kỳ. Gạt nước được che một nửa và gạt nước che hoàn toàn Hình 2-5 Gạt nước che một nửa và che hoàn toàn Gạt nước thông thường có thể nhìn thấy từ phía trước của xe.

Tuy nhiên để đảm bảo tính khí động học, bề mặt lắp ghép phẳng và tầm nhìn rộng nên những gạt nước gần đây được che đi dưới nắp ca-pô. Gạt nước có thể nhìn thấy một phần gọi là gạt nước che một nửa, gạt nước không nhìn thấy được gọi là gạt nước che hoàn toàn. Với gạt nước che hoàn toàn nếu nó bị phủ băng tuyết hoặc ở trong các điều kiện khác, thì gạt nước không thể dịch chuyển được. Nếu cố tình làm sạch tuyết bằng cách cho hệ thống gạt nước hoạt động cưỡng bức có thể làm hỏng motor gạt nước.

Để ngăn ngừa hiện tượng này, phần lớn các mẫu xe có cấu trúc chuyển chế độ gạt nước che hoàn toàn sang chế độ gạt nước che một phần bằng tay. Sau khi bật sang gạt nước che một nửa, cần gạt nước có thể đóng trở lại bằng cách dịch chuyển nó theo hướng mũi tên được chỉ ra trên hình vẽ. Một số cách bố trí lưỡi gạt nước thường gặp Hình 2-6: Một số cách bố trí của lưỡi gạt Phần lớn các mẫu xe hơi sẽ có hai lưỡi gạt. Khi hoạt động, hai lưỡi gạt sẽ cùng nhau di chuyển để làm sạch bề mặt kính.

Thật ra, hai lưỡi gạt được đặt tại hai điểm lệch về một bên của kính chắn gió (như hình minh họa). Cách sắp xếp này gọi là gạt nước theo kiểu tăng đem (tandem systems). Đây là kiểu được sử dụng rất phổ biến do có thể vệ sinh được diện tích rộng trên kính chắn gió và tạo ra tầm nhìn tốt nhất cho người lái. Ngoài ra còn có một số kiểu bố trí gạt nước khác như hai lưỡi đối diện nhau lệch về hai bên kính, kiểu một lưỡi gạt,.

Tuy nhiên, các cơ cấu này có cấu trúc phức tạp nhưng lại làm việc kém hiệu quả hơn. Công tắc gạt nước và Relay điều khiển gạt nước gián đoạn 2. Công tắc gạt nước Công tắc gạt nước được bố trí trên trục trụ lái, đó là vị trí mà người lái có thể điều khiển bất kỳ lúc nào khi cần. Công tắc gạt nước có các vị trí OFF (dừng), LO (tốc độ thấp) và HI (tốc độ cao) và các vị trí khác để điều khiển chuyển động của nó.

Một số xe có vị trí MIST (gạt nước chỉ hoạt động khi công tắc gạt nước ở vị trí MIST (sương mù), vị trí INT (gạt nước hoạt động ở chế độ gián đoạn trong một khoảng thời gian nhất định) và một công tắc thay đổi để điều chỉnh khoảng thời gian gạt nước. Trong nhiều trường hợp công tắc gạt nước được kết hợp với công tắc điều khiển đèn. Vì vậy, đôi khi người ta gọi là công tắc tổ hợp. 19 Ở những xe có trang bị gạt nước cho kính sau, thì công tắc gạt nước sau cũng nằm ở công tắc gạt nước và được bật về giữa các vị trí ON và OFF.

Một số xe có vị trí INT cho gạt nước kính sau. Ở những kiểu xe gần đây, ECU được đặt trong công tắc tổ hợp cho MPX (hệ thống thông tin đa chiều). Hình 2-7 Công tắc gạt nước 2. Relay điều khiển gạt nước gián đoạn Relay này kích hoạt các gạt nước hoạt động một cách gián đoạn.

Phần lớn các kiểu xe gần đây các công tắc gạt nước có relay này được sử dụng rộng rãi. Một relay nhỏ và mạch transistor gồm có tụ điện và điện trở cấu tạo thành relay điều khiển gạt nước gián đoạn. Dòng điện tới motor gạt nước được điều khiển bằng relay theo tín hiệu được truyền từ công tắc gạt nước làm cho motor gạt nước chạy gián đoạn. Công tắc rửa kính Hình 2-8: Công tắc rửa kính Công tắc bộ phận rửa kính được két hợp với công tắc gạt nước.

Khi bật công tắc này thì mootor rửa kính hoạt động và phun nước rửa kính. Motor gạt nước 2. Khái quát chung Motor gạt nước là dạng động cơ điện một chiều kích từ bằng nam chậm vĩnh cửu. Motor gạt nước gồm có motor và bộ truyền bánh răng để làm giảm tốc độ ra của motor.
