I. Tổng quan về thiết kế hộp giảm tốc trục vít bánh vít
Hộp giảm tốc trục vít - bánh vít là cơ cấu truyền động cơ khí quan trọng trong kỹ thuật. Bộ truyền này gồm trục vít (vít me) ăn khớp với bánh vít. Trục vít có dạng hình trụ với các ren xoắn ốc. Bánh vít dạng bánh răng có răng cong phù hợp với ren trục vít. Nguyên lý hoạt động dựa trên cặp ăn khớp xoắn ốc. Khi trục vít quay, các ren đẩy răng bánh vít tạo chuyển động quay. Tỷ số truyền phụ thuộc số đầu mối trục vít và số răng bánh vít. Bộ truyền có ưu điểm tỷ số truyền lớn trong một cấp. Cấu trúc nhỏ gọn, chiếm ít không gian lắp đặt. Hoạt động êm ái, ít rung động. Khả năng tự hãm khi góc nâng ren nhỏ hơn góc ma sát. Nhược điểm chính là hiệu suất truyền động thấp hơn so với bộ truyền bánh răng. Ma sát trượt lớn gây mòn nhanh. Yêu cầu vật liệu đặc biệt cho cặp ăn khớp. Bôi trơn tốt giúp kéo dài tuổi thọ làm việc.
1.1. Cấu tạo và nguyên lý hoạt động
Hộp giảm tốc trục vít - bánh vít gồm các bộ phận chính: vỏ hộp, trục vít, bánh vít, ổ lăn, then và các chi tiết phụ. Trục vít thường được chế tạo từ thép tôi cứng bề mặt. Bánh vít làm từ đồng thanh chịu mòn tốt. Nguyên lý hoạt động dựa trên nguyên tắc vít me - đai ốc. Trục vít quay truyền chuyển động đến bánh vít qua cặp ăn khớp xoắn. Tốc độ giảm theo tỷ số truyền bằng số răng bánh vít chia số đầu mối trục vít. Hệ thống bôi trơn bằng dầu nhớt đảm bảo vận hành ổn định.
1.2. Ưu nhược điểm của bộ truyền
Bộ truyền trục vít - bánh vít có nhiều ưu điểm nổi bật. Tỷ số truyền lớn trong một cấp, thường từ 10 đến 80. Cấu trúc nhỏ gọn, dễ bố trí trong không gian hạn chế. Hoạt động êm ái, ít tiếng ồn khi vận hành. Có khả năng tự hãm giúp an toàn cho hệ thống. Nhược điểm cần lưu ý gồm hiệu suất thấp hơn bộ truyền bánh răng. Ma sát trượt lớn dẫn đến sinh nhiệt nhiều. Yêu cầu vật liệu đặc biệt cho bánh vít. Chi phí chế tạo cao hơn so với một số loại hộp giảm tốc khác.
II. Phân tích các vấn đề trong thiết kế hộp giảm tốc
Thiết kế hộp giảm tốc trục vít - bánh vít đòi hỏi giải quyết nhiều vấn đề kỹ thuật phức tạp. Bài toán chọn động cơ là bước đầu tiên quan trọng. Cần xác định công suất, momen xoắn và tốc độ quay phù hợp. Phân phối tỷ số truyền hợp lý giữa các bộ truyền ảnh hưởng trực tiếp đến kích thước tổng thể. Thiết kế bộ truyền đai bên ngoài hộp cần tính toán chính xác đường kính bánh đai, chiều dài đai và số đai. Bộ truyền trục vít - bánh vít bên trong hộp yêu cầu chọn vật liệu phù hợp. Kiểm tra độ bền tiếp xúc và độ bền uốn răng là bắt buộc. Thiết kế trục phải đảm bảo độ bền mỏi dưới tải trọng phức tạp. Lựa chọn ổ lăn phù hợp với tải trọng và tuổi thọ yêu cầu. Thiết kế vỏ hộp cần tính toán khả năng tản nhiệt và chứa dầu bôi trơn. Dung sai lắp ghép ảnh hưởng đến chất lượng hoạt động của toàn bộ hệ thống. Mỗi bước tính toán đều tuân thủ tiêu chuẩn kỹ thuật quốc gia.
2.1. Bài toán chọn động cơ và phân phối tỷ số truyền
2.2. Vật liệu và điều kiện làm việc của bộ truyền
III. Giải pháp và phương pháp thiết kế hộp giảm tốc
Phương pháp thiết kế hộp giảm tốc trục vít - bánh vít tuân theo quy trình chuẩn hóa. Bước đầu tiên là tính toán chọn động cơ điện dựa trên công suất yêu cầu. Tiếp theo phân phối tỷ số truyền cho các bộ truyền trong hệ thống. Thiết kế bộ truyền đai gồm xác định đường kính bánh đai, chiều dài đai và số đai. Bộ truyền trục vít - bánh vít được thiết kế với các thông số: số đầu mối, số răng, module, đường kính chia. Kiểm tra độ bền tiếp xúc bằng công thức Hertz áp dụng cho bộ truyền xoắn. Kiểm nghiệm độ bền uốn răng đảm bảo ứng suất không vượt quá giới hạn cho phép. Thiết kế trục theo trình tự: xác định tải trọng, chọn vật liệu, tính đường kính sơ bộ, kiểm nghiệm bền mỏi. Lựa chọn ổ lăn dựa trên tải trọng động tương đương và tuổi thọ yêu cầu. Thiết kế vỏ hộp tính đến khả năng tản nhiệt, chứa dầu và dễ dàng bảo dưỡng. Các chi tiết phụ như then, chốt định vị, que thăm dầu cũng được thiết kế đầy đủ.
3.1. Thiết kế bộ truyền trục vít bánh vít
3.2. Thiết kế trục và lựa chọn ổ lăn
IV. Kết luận và ứng dụng của hộp giảm tốc trục vít bánh vít

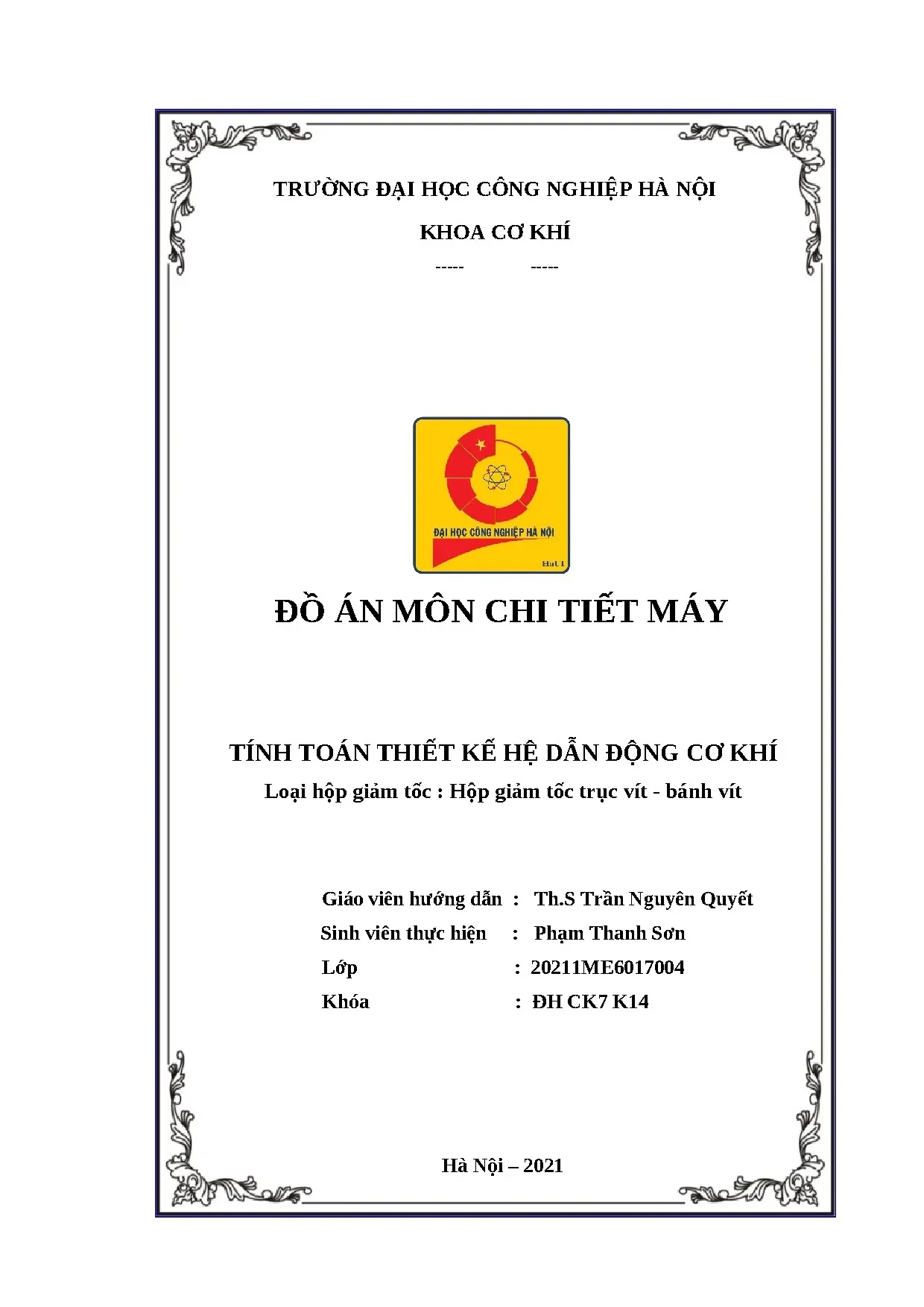

Đồ án thiết kế hộp giảm tốc trục vít - bánh vít hoàn thành đầy đủ các yêu cầu kỹ thuật. Kết quả tính toán cho thấy các chi tiết đều thỏa mãn điều kiện bền và ổn định. Tỷ số truyền tổng đạt giá trị yêu cầu với cấu hình hai cấp truyền. Bộ truyền đai hoạt động ổn định với 3 đai loại Б. Bộ truyền trục vít - bánh vít sử dụng trục vít thép 45 và bánh vít đồng thanh. Các trục được thiết kế với đường kính phù hợp, thỏa mãn bền mỏi. Ổ lăn được chọn có tuổi thọ đạt yêu cầu. Vỏ hộp đảm bảo khả năng chứa dầu và tản nhiệt. Hệ thống bôi trơn bằng dầu nhớt phù hợp với vận tốc trượt lớn. Hộp giảm tốc trục vít - bánh vít được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Các ứng dụng tiêu biểu gồm băng tải, máy khuấy, cổng trục, hệ thống nâng hạ. Ưu điểm tỷ số truyền lớn và khả năng tự hãm giúp bộ truyền này phù hợp với nhiều loại máy móc công nghiệp.
