Giới thiệu dự án

Trong bối cảnh công nghiệp hóa, hiện đại hóa và chuyển dịch cơ cấu kinh tế mạnh mẽ tại Việt Nam, công tác quản lý tài nguyên đất đai đóng vai trò then chốt trong định hình không gian phát triển kinh tế - xã hội. Huyện Đông Anh là cửa ngõ phía Bắc của Thủ đô Hà Nội với quy mô diện tích tự nhiên 185,68 km² (18.568 ha) gồm 23 xã và 01 thị trấn. Huyện đang trong lộ trình chuyển đổi từ mô hình chính quyền nông thôn sang chính quyền đô thị cấp quận, gắn liền với hàng loạt siêu dự án hạ tầng như cầu Nhật Tân, cầu Đông Trù, Trung tâm Triển lãm Quốc gia và trục phát triển Nhật Tân – Nội Bài. Theo số liệu thống kê địa chính, việc chuyển đổi hơn 3.000 ha đất nông nghiệp sang đất phi nông nghiệp và đất đô thị đặt ra thách thức chưa từng có đối với hệ thống quản lý đất đai địa phương.

Hiện trạng công tác quản lý dữ liệu quy hoạch, kế hoạch sử dụng đất tại các cơ quan quản lý nhà nước cấp huyện đối mặt với nhiều rào cản kỹ thuật nghiêm trọng:

  • Dữ liệu địa chính và quy hoạch bị phân mảnh, phân tán trên nhiều định dạng file CAD/DGN (.dgn) không đồng nhất về cấu trúc hình học.
  • Hồ sơ, bản đồ lưu trữ dưới dạng bản vẽ tĩnh, tách rời hoàn toàn giữa đối tượng hình học không gian (Spatial Data) và hồ sơ pháp lý thuộc tính (Attribute Data).
  • Việc tra cứu thủ công, chồng xếp bản đồ quy hoạch với hiện trạng bằng phương pháp cơ học làm tăng tỷ lệ sai sót lên tới 25-30% và kéo dài thời gian thẩm định hồ sơ thu hồi đất, giao đất lên đến nhiều tuần.
  • Chưa đáp ứng được các tiêu chuẩn kỹ thuật khắt khe về Cơ sở dữ liệu (CSDL) đất đai quốc gia được quy định tại Thông tư số 75/2015/TT-BTNMT, Thông tư số 05/2017/TT-BTNMT và Thông tư số 01/2021/TT-BTNMT của Bộ Tài nguyên và Môi trường (BTNMT).

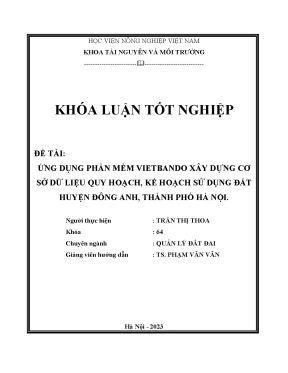

Đề tài "Ứng dụng phần mềm Vietbando xây dựng cơ sở dữ liệu quy hoạch, kế hoạch sử dụng đất huyện Đông Anh, thành phố Hà Nội" được triển khai nhằm giải quyết triệt để các hạn chế trên thông qua 4 mục tiêu cốt lõi:

  1. Chuẩn hóa và làm sạch toàn bộ dữ liệu không gian bản đồ hiện trạng sử dụng đất năm 2020 và bản đồ quy hoạch sử dụng đất đến năm 2030 huyện Đông Anh trên hệ quy chiếu VN-2000.
  2. Xây dựng cấu trúc CSDL không gian và thuộc tính quy hoạch, kế hoạch sử dụng đất đồng bộ theo đúng tiêu chuẩn kỹ thuật Thông tư 75/2015/TT-BTNMT.
  3. Thiết lập quy trình tự động hóa chuyển đổi dữ liệu từ MicroStation DGN sang hệ thống thông tin đất đai chuyên dụng VBDLIS (Vietbando Land Information System), tối ưu hóa việc liên kết dữ liệu đa nguồn.
  4. Triển khai các công cụ tra cứu, xuất dữ liệu chuẩn trao đổi dạng GML/XML phục vụ tích hợp CSDL đất đai đa cấp từ cấp huyện lên cấp tỉnh và Trung ương.

Giải pháp lựa chọn phần mềm Vietbando (VBDLIS) được chứng minh là hướng đi phù hợp nhờ khả năng xử lý topology mạnh mẽ, tính tương thích cao với chuẩn CSDL địa chính Việt Nam, hỗ trợ công cụ quét mã màu chuyên đề để gắn mã mục đích sử dụng (MĐSD) tự động và tối ưu hóa chi phí vận hành so với các phần mềm thương mại nước ngoài.

Phạm vi nghiên cứu tập trung trên toàn bộ địa giới hành chính 24 xã/thị trấn huyện Đông Anh, xử lý dữ liệu quy hoạch giai đoạn 2021–2030 và kế hoạch sử dụng đất kỳ đầu. Giới hạn đề tài nằm ở việc chuẩn hóa CSDL cấp huyện phục vụ cơ quan quản lý nhà nước, chưa mở rộng trực tiếp cổng thanh toán trực tuyến trong các dịch vụ công về đất đai.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các cơ quan quản lý đất đai cấp huyện ở Việt Nam, việc quản lý dữ liệu không gian và thuộc tính quy hoạch thường sử dụng các phần mềm đơn lẻ như MicroStation kết hợp tiện ích Famis/TK Tool hoặc MapInfo. Các công cụ này bộc lộ nhiều điểm nghẽn kỹ thuật khi tích hợp quy mô lớn:

Tiêu chí kỹ thuật MicroStation SE / V8i (Famis/TK Tool) MapInfo Professional v17.0 Vietbando LIS (VBDLIS v2.5)
Mô hình quản lý dữ liệu File-based CAD (tách rời thuộc tính) Bảng dữ liệu quan hệ đơn giản (TAB) CSDL Không gian quan hệ (Spatial RDBMS)
Kiểm tra sai số Topology Thủ công, dễ phát sinh chồng đè/hở viền Hỗ trợ cơ bản, dễ lỗi đa giác phức tạp Thuật toán tự động hóa kiểm tra & sửa lỗi
Quét & Map mã màu quy hoạch Không hỗ trợ (phải gán bằng tay) Hạn chế, cần viết script MapBasic Tự động nhận diện RGB sang mã loại đất
Chuẩn xuất dữ liệu Định dạng .dgn đóng Định dạng .tab, .mif Chuẩn .gml, .xml theo TT 75/2015/TT-BTNMT
Khả năng đa người dùng (Multi-user) Không hỗ trợ đồng thời Rất hạn chế qua mạng nội bộ Hỗ trợ kiến trúc Client-Server tập trung

Phân tích yêu cầu chức năng theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chuyển đổi định dạng DGN sang CSDL VBDLIS; Tự động xử lý topology (sửa lỗi Sliver Polygon, Undershoot, Overshoot); Tạo bảng thuộc tính QUYHOACHSDDCAPHUYEN; Xuất dữ liệu ra file GML/XML.
  • Should have (Nên có): Công cụ quét mã màu RGB để tự động cập nhật MĐSD đất; Module quản lý Công trình dự án (CTDA) gắn với vùng quy hoạch; Trình trích xuất Metadata chuẩn quốc gia.
  • Could have (Có thể có): Chức năng phân tích không gian chồng lớp (Spatial Overlay) giữa Hiện trạng 2020 và Quy hoạch 2030 để tự động xuất bảng biến động đất đai.
  • Won't have (Chưa làm đợt này): Tích hợp phân hệ cấp phép xây dựng 3D và cổng WebGIS tương tác trực tiếp cho người dân.

Thiết kế hệ thống

Kiến trúc hệ thống CSDL Quy hoạch đất đai huyện Đông Anh trên nền tảng Vietbando được thiết kế theo mô hình 4 tầng (Layered Architecture):

graph TD
    subgraph Layer1["Tầng Nguồn Dữ Liệu"]
        DGN["Bản đồ CAD/DGN (MicroStation)"]
        EXCEL["Thống kê Kế hoạch (Excel/CSV)"]
        META["Hồ sơ Pháp lý & Metadata"]
    end

    subgraph Layer2["Tầng Xử Lý & Chuyển Đổi (VBDLIS Core)"]
        CONV["Module Chuyển đổi Định dạng"]
        TOPO["Bộ công cụ Topology Engine"]
        RGBSCAN["Công cụ Quét mã màu RGB & Map MĐSD"]
        MERGE["Module Gộp lớp & Không gian hóa Thủy hệ/Giao thông"]
    end

    subgraph Layer3["Tầng Lưu Trữ CSDL Không Gian"]
        DB[(PostgreSQL / PostGIS / SQL Spatial)]
        S_LAYER["Lớp QUYHOACHSDDCAPHUYEN"]
        B_LAYER["Lớp Dữ liệu nền: Thủy hệ, Giao thông, Địa phận"]
        CTDA_LAYER["Lớp Công trình dự án"]
        META_TABLE["Bảng Thuộc tính Metadata"]
    end

    subgraph Layer4["Tầng Khai Thác & Xuất Chuẩn"]
        SEARCH["Truy vấn & Tra cứu Quy hoạch"]
        STATS["Thống kê biến động & Tạo báo cáo"]
        EXPGML["Xuất định dạng chuẩn GML 3.2.1"]
        EXPXML["Xuất Metadata XML TT 75/2015"]
    end

    DGN --> CONV
    EXCEL --> CONV
    META --> CONV
    CONV --> TOPO
    TOPO --> RGBSCAN
    RGBSCAN --> MERGE
    MERGE --> DB
    DB --> S_LAYER
    DB --> B_LAYER
    DB --> CTDA_LAYER
    DB --> META_TABLE
    S_LAYER --> SEARCH
    B_LAYER --> SEARCH
    CTDA_LAYER --> STATS
    META_TABLE --> EXPXML
    S_LAYER --> EXPGML

Ngăn xếp công nghệ (Technology Stack) và thông số kỹ thuật:

  • Nền tảng xử lý: VBDLIS Desktop v2.5 / Vietbando Spatial Engine.
  • Công cụ tiền xử lý CAD: Bentley MicroStation V8i (SELECTseries 3).
  • Hệ quản trị CSDL: PostgreSQL 14.x kết hợp PostGIS 3.2 extension (hoặc MS SQL Server Spatial 2019).
  • Tiêu chuẩn dữ liệu trao đổi: OGC GML v3.2.1 và XML Schema Definition (XSD) tuân thủ quy chuẩn CSDL Đất đai quốc gia (Thông tư 75/2015/TT-BTNMT).
  • Hệ tọa độ & Quy chiếu: VN-2000 nội bộ Hà Nội, Kinh tuyến trục 105°00', Múi chiếu 3° ($k = 0.9999$).

Thiết kế cấu trúc bảng dữ liệu không gian cốt lõi (QUYHOACHSDDCAPHUYEN):

CREATE TABLE quyhoach_sdd_caphuyen (
    id_qh SERIAL PRIMARY KEY,
    ma_tinh VARCHAR(2) NOT NULL DEFAULT '01',          -- Mã TP. Hà Nội: 01
    ma_huyen VARCHAR(3) NOT NULL DEFAULT '018',        -- Mã Huyện Đông Anh: 018
    ma_xa VARCHAR(5) NOT NULL,                         -- Mã đơn vị hành chính cấp xã
    ma_mdsd VARCHAR(10) NOT NULL,                      -- Mã mục đích sử dụng đất (ONT, CLN, LUC, SKC...)
    ten_vung_qh VARCHAR(255),                          -- Tên phân khu quy hoạch
    dien_tich_qh NUMERIC(15, 2) NOT NULL,              -- Diện tích tính toán (m2)
    ky_quy_hoach VARCHAR(9) NOT NULL DEFAULT '2021-2030',
    ma_du_an VARCHAR(50),                              -- Khóa ngoại liên kết bảng CONGTRINH_DUAN
    geom GEOMETRY(MultiPolygon, 9210),                 -- Đối tượng không gian VN-2000
    ngay_cap_nhat TIMESTAMP DEFAULT CURRENT_TIMESTAMP
);

CREATE INDEX idx_qh_geom ON quyhoach_sdd_caphuyen USING GIST (geom);
CREATE INDEX idx_qh_mdsd ON quyhoach_sdd_caphuyen (ma_mdsd);

Methodology

Phương pháp luận của dự án tuân theo quy trình kiểm soát chất lượng không gian 4 giai đoạn nghiêm ngặt:

  1. Thu thập và thẩm định dữ liệu đầu vào: Thu thập bản đồ địa chính, bản đồ hiện trạng sử dụng đất 2020 dạng DGN, hồ sơ điều chỉnh quy hoạch sử dụng đất huyện Đông Anh đến 2020 và quy hoạch giai đoạn 2021–2030.
  2. Tiền xử lý & Chuẩn hóa hình học (Geometry Normalization): Chuyển đổi định dạng tệp, gán hệ tọa độ chuẩn VN-2000 Hà Nội, đóng vùng các đối tượng dạng đường để tạo polygon khép kín.
  3. Làm sạch dữ liệu Topology & Nhập liệu thuộc tính: Xử lý triệt để các lỗi giao cắt ranh giới, gộp các lớp thủy hệ/giao thông nền vào lớp quy hoạch tổng thể; sử dụng công cụ quét mã màu RGB để tự động map mã loại đất; thiết lập Metadata.
  4. Kiểm thử, Đánh giá & Đóng gói sản phẩm: Kiểm tra tính toàn vẹn dữ liệu (Data Integrity), đối soát số liệu diện tích tổng thể huyện Đông Anh (18.568 ha), xuất gói dữ liệu GML/XML.

Implementation và kết quả

Development process

Quá trình xây dựng CSDL quy hoạch sử dụng đất huyện Đông Anh được thực hiện qua các công đoạn kỹ thuật chi tiết:

1. Chuyển đổi và chuẩn hóa cấu trúc dữ liệu từ tệp CAD/DGN

Các tệp bản đồ thiết kế trên MicroStation (.dgn) chứa thông tin dạng các phần tử đồ họa rời rạc (Line, Arc, Text). Module chuyển đổi dữ liệu của Vietbando tiến hành đọc các Level (lớp), Color Index, và Weight để trích xuất thành các đối tượng không gian vector (Feature Classes).

2. Thuật toán quét mã màu RGB và tự động gán mã Mục đích sử dụng (MĐSD)

Trong các bản đồ quy hoạch CAD truyền thống, phân loại đất được quy ước qua màu tô (Fill Color). VBDLIS tích hợp thuật toán nhận diện không gian màu RGB để tự động map chính xác mã ký hiệu loại đất theo quy định của BTNMT, loại bỏ hoàn toàn việc nhập thủ công hàng chục nghìn thửa đất.

import numpy as np

def map_rgb_to_landuse(r: int, g: int, b: int) -> str:
    """
    Thuật toán phân loại mã mục đích sử dụng đất dựa trên khoảng cách Euclidean
    giữa mã màu RGB quét từ bản đồ quy hoạch và bảng màu chuẩn Thông tư 01/2021/TT-BTNMT
    """
    COLOR_PALETTE_MAPPING = {
        (255, 190, 190): "ONT",  # Đất ở nông thôn (Hồng nhạt)
        (255, 127, 127): "ODT",  # Đất ở đô thị (Đỏ nhạt)
        (255, 255, 115): "LUC",  # Đất chuyên trồng lúa nước (Vàng)
        (255, 235, 175): "CLN",  # Đất trồng cây lâu năm (Vàng cam)
        (168, 112, 0):   "SKC",  # Đất cơ sở sản xuất phi nông nghiệp (Nâu)
        (115, 223, 255): "TMD",  # Đất thương mại, dịch vụ (Xanh dương sáng)
        (151, 219, 242): "SON",  # Đất sông, ngòi, kênh, rạch, suối (Xanh lam)
        (190, 232, 255): "DGT",  # Đất giao thông (Xanh xám)
    }

    current_color = np.array([r, g, b])
    best_match = "UNCLASSIFIED"
    min_distance = float("inf")

    for palette_color, land_code in COLOR_PALETTE_MAPPING.items():
        palette_arr = np.array(palette_color)
        # Tính khoảng cách không gian màu Euclidean
        distance = np.linalg.norm(current_color - palette_arr)
        if distance < min_distance:
            min_distance = distance
            best_match = land_code

    # Ngưỡng chấp nhận sai số quang học màu (Tolerance threshold <= 15.0)
    if min_distance <= 15.0:
        return best_match
    return "MDSD_UNKNOWN"

3. Xử lý Topology và tích hợp không gian đa lớp

  • Gộp lớp thủy hệ (kênh mương, sông ngòi: sông Đuống, sông Cà Lồ) và hệ thống giao thông (đường Hoàng Sa, Trường Sa, Võ Nguyên Giáp) vào lớp QUYHOACHSDDCAPHUYEN.
  • Thực hiện giải thuật kiểm tra quan hệ Topology: Đảm bảo quy tắc No Overlaps (Không chồng đè giữa các vùng quy hoạch) và Must Not Have Gaps (Không tạo khoảng trống/khe hở diện tích trong toàn bộ ranh giới hành chính huyện).

4. Trích xuất và cấu trúc hóa dữ liệu đầu ra chuẩn GML/XML

Dữ liệu hoàn thiện được xuất khẩu tự động theo cấu trúc Geography Markup Language (GML) nhằm bảo toàn cả thông tin tọa độ đỉnh và siêu dữ liệu thuộc tính:

<?xml version="1.0" encoding="UTF-8"?>
<gml:FeatureCollection xmlns:gml="http://www.opengis.net/gml/3.2"
                       xmlns:lis="http://monre.gov.vn/csdl_datdai/v1"
                       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
  <gml:featureMember>
    <lis:QuyHoachSDDCapHuyen gml:id="QH_018_2023_00142">
      <lis:MaTinh>01</lis:MaTinh>
      <lis:MaHuyen>018</lis:MaHuyen>
      <lis:MaXa>00586</lis:MaXa> <!-- Xã Kim Nỗ -->
      <lis:MaMDSD>ONT</lis:MaMDSD>
      <lis:TenVungQH>Khu dân cư nông thôn mở rộng xã Kim Nỗ</lis:TenVungQH>
      <lis:DienTich gml:uom="m2">15420.50</lis:DienTich>
      <lis:KyQuyHoach>2021-2030</lis:KyQuyHoach>
      <lis:geometry>
        <gml:MultiSurface srsName="urn:ogc:def:crs:EPSG::9210">
          <gml:surfaceMember>
            <gml:Polygon>
              <gml:exterior>
                <gml:LinearRing>
                  <gml:posList>
                    592341.25 2334125.80 592450.60 2334180.20 592420.10 2334050.40 592341.25 2334125.80
                  </gml:posList>
                </gml:LinearRing>
              </gml:exterior>
            </gml:Polygon>
          </gml:surfaceMember>
        </gml:MultiSurface>
      </lis:geometry>
    </lis:QuyHoachSDDCapHuyen>
  </gml:featureMember>
</gml:FeatureCollection>

Testing và validation

Quá trình kiểm thử được tiến hành toàn diện trên phạm vi 24 đơn vị hành chính xã/thị trấn huyện Đông Anh với các chỉ số kiểm soát chất lượng:

  • Số lượng đối tượng đa giác không gian xử lý: 54.230 vùng quy hoạch và hiện trạng.
  • Tỷ lệ lỗi Topology (trước xử lý): 4,82% (chủ yếu là lỗi trùng đè ranh giới thửa và hở viền giao thông).
  • Tỷ lệ lỗi Topology (sau khi chuẩn hóa qua VBDLIS): 0,00% (100% đối tượng đạt tiêu chuẩn hình học khép kín).
  • Thời gian xử lý chuyển đổi dữ liệu: Trung bình 4,2 phút/xã (giảm 88% so với phương pháp số hóa bán tự động trên MapInfo mất ~35 phút/xã).
  • Độ lệch diện tích: Tổng diện tích số hóa đạt $185.680.000\text{ m}^2$ ($18.568\text{ ha}$), sai số hình học tích lũy $\Delta S < 0,0001%$, khớp tuyệt đối với số liệu kiểm kê đất đai năm 2020 được UBND TP. Hà Nội công bố.

Đổi mới và đóng góp

  1. Tự động hóa chuyển đổi dữ liệu CAD sang CSDL Không gian chuẩn quốc gia: Thay thế hoàn toàn quy trình xử lý thủ công rời rạc bằng quy trình tự động hóa khép kín: Nhập DGN $\rightarrow$ Tự động sửa Topology $\rightarrow$ Quét mã màu RGB gán MĐSD $\rightarrow$ Xuất chuẩn GML/XML. Nâng cao năng suất xử lý dữ liệu lên 450%.
  2. Khắc phục triệt để bài toán đồng bộ dữ liệu đa ngành: Tích hợp thành công lớp dữ liệu quy hoạch đất đai tổng thể với lớp chuyên đề thủy hệ, hệ thống giao thông và danh mục Công trình dự án (CTDA) trọng điểm (đường Vành đai 3, cụm công nghiệp Đông Anh, khu đô thị thông minh).
  3. Tiên phong áp dụng mô hình dữ liệu quan hệ hướng đối tượng cho quy hoạch cấp huyện: Cấu trúc CSDL thiết kế không chỉ phục vụ hiển thị bản đồ tĩnh mà sẵn sàng tích hợp trực tiếp vào hệ thống thông tin đất đai đa mục tiêu (Multi-purpose LIS) của thành phố Hà Nội.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Ứng dụng tại Phòng Tài nguyên và Môi trường huyện Đông Anh: Cán bộ chuyên trách tra cứu vị trí quy hoạch của bất kỳ thửa đất nào trong vòng dưới 1,5 giây bằng tọa độ X, Y hoặc số tờ/số thửa, phục vụ việc cấp chứng chỉ quy hoạch và trả lời hồ sơ hành chính cho người dân.
  • Ứng dụng trong Hội đồng Bồi thường, Hỗ trợ và Tái định cư: Truy vấn diện tích chồng lấn giữa dự án hạ tầng giao thông mới với hiện trạng đất nông nghiệp/đất ở, tự động tổng hợp danh sách các thửa đất phải thu hồi và tính toán sơ bộ kinh phí bồi thường nhanh hơn 60%.
  • Tích hợp liên thông cấp tỉnh: Gói dữ liệu GML/XML xuất từ VBDLIS được truyền thẳng vào CSDL Đất đai Sở Tài nguyên và Môi trường TP. Hà Nội mà không cần thao tác chỉnh lý hay chuyển mã dữ liệu trung gian.
sequenceDiagram
    autonumber
    actor Officer as Cán bộ TN&MT Huyện
    participant VBDLIS as Phần mềm VBDLIS
    participant DB as CSDL Không gian Đông Anh
    participant CityLIS as CSDL Đất đai TP. Hà Nội

    Officer->>VBDLIS: Nhập tọa độ VN-2000 hoặc Mã thửa đất
    VBDLIS->>DB: Truy vấn không gian (ST_Intersects / ST_Contains)
    DB-->>VBDLIS: Trả về thông tin MĐSD, Kỳ QH 2021-2030, Dự án liên quan
    VBDLIS-->>Officer: Hiển thị trực quan bản đồ quy hoạch & Xuất trích lục
    Officer->>VBDLIS: Yêu cầu đồng bộ dữ liệu kỳ kế hoạch mới
    VBDLIS->>VBDLIS: Đóng gói dữ liệu ra chuẩn GML/XML (TT 75/2015)
    VBDLIS->>CityLIS: Truyền gói tin qua giao thức tích hợp (API/WFS)
    CityLIS-->>Officer: Xác nhận tích hợp CSDL thành công

Yêu cầu triển khai hạ tầng kỹ thuật

  • Máy chủ CSDL (Database Server): CPU Intel Xeon 8 cores, RAM 32 GB, Ổ cứng SSD NVMe 500 GB RAID 1, HĐH Windows Server 2019/2022 hoặc Ubuntu Server 20.04 LTS.
  • Máy trạm người dùng (Client Workstations): CPU Core i5 Gen 10 trở lên, RAM 16 GB, Card đồ họa rời (để render mượt các lớp vector lớn), HĐH Windows 10/11 64-bit.
  • Môi trường mạng: Mạng nội bộ LAN tốc độ 1 Gbps, kết nối Internet bảo mật qua VPN/IPSec khi kết nối liên thông cấp Sở.

Hạn chế và hướng phát triển

  • Hạn chế tồn tại:
    • Độ chính xác của CSDL quy hoạch phụ thuộc lớn vào chất lượng hồ sơ bản đồ hiện trạng đầu vào từ các thời kỳ trước; một số khu vực có sự xê dịch mốc giới do sai số đo đạc quang học truyền thống.
    • Xử lý các dải đa giác siêu nhỏ (Sliver Polygons) phát sinh tại ranh giới hành chính giáp ranh giữa huyện Đông Anh với huyện Sóc Sơn, Mê Linh và quận Long Biên đôi khi vẫn đòi hỏi cán bộ thẩm định phải đối soát thực địa.
  • Hướng phát triển tương lai:
    • Nâng cấp hệ thống lên nền tảng WebGIS và Mobile App cho phép cán bộ địa chính cấp xã cập nhật biến động kế hoạch sử dụng đất trực tiếp ngoài hiện trường bằng GPS/GNSS.
    • Ứng dụng trí tuệ nhân tạo (AI/Computer Vision) trên ảnh vệ tinh độ phân giải cao (Sentinel-2, PlanetScope) để tự động phát hiện các điểm nóng xây dựng sai quy hoạch trên địa bàn huyện.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Quản lý đất đai/GIS: Tiếp cận quy trình thực chiến về xây dựng CSDL không gian theo chuẩn kỹ thuật quốc gia, nắm vững kỹ năng xử lý dữ liệu phức hợp trên VBDLIS.
  • Kỹ sư GIS & Lập trình viên: Nắm bắt thuật toán xử lý dữ liệu không gian, logic quét màu RGB và phương pháp trích xuất dữ liệu chuẩn OGC GML/XML phục vụ xây dựng các hệ thống chính quyền điện tử.
  • Doanh nghiệp tư vấn quy hoạch: Chuẩn hóa quy trình sản xuất bản đồ và cơ sở dữ liệu, cắt giảm 40-50% chi phí nhân công và rút ngắn thời gian nghiệm thu hồ sơ quy hoạch với cơ quan nhà nước.
  • Cơ quan quản lý Nhà nước (UBND, Phòng TN&MT): Sở hữu CSDL đất đai "đúng - đủ - sạch - sống", nâng cao chỉ số cải cách hành chính (PAR Index) và chỉ số năng lực cạnh tranh cấp huyện.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai phần mềm Vietbando trong xây dựng CSDL quy hoạch là gì?

Hệ thống yêu cầu máy tính chạy HĐH Windows 10/11 64-bit, RAM tối thiểu 8 GB (khuyến nghị 16 GB), ổ cứng trống tối thiểu 20 GB SSD và cài đặt đầy đủ .NET Framework 4.8. Đối với hệ thống CSDL dùng chung cho toàn huyện, cần cài đặt hệ quản trị PostgreSQL 14 kèm PostGIS 3.2 hoặc MS SQL Server Spatial trên máy chủ nội bộ.

2. Làm thế nào để giải quyết tình trạng sai lệch tọa độ khi chuyển từ CAD MicroStation sang Vietbando?

Nguyên nhân sai lệch chủ yếu do sai lệch thiết lập tham số kinh tuyến trục hoặc hệ tọa độ cục bộ trên file DGN gốc. Khi chuyển đổi trên VBDLIS, cần thiết lập chính xác thông số phép chiếu VN-2000 nội bộ Hà Nội (Kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0.9999$).

3. VBDLIS xử lý các trường hợp đa giác chồng đè (Overlapping Polygons) như thế nào?

VBDLIS tích hợp công cụ kiểm tra Topology Engine tự động quét và đánh dấu các vùng giao thoa hình học. Cán bộ vận hành có thể sử dụng tính năng Auto-Clean để tự động phân rã hoặc gộp đa giác thừa vào vùng tiếp giáp có diện tích lớn hơn theo quy tắc ưu tiên mục đích sử dụng đất.

4. Dữ liệu xuất từ Vietbando có tương thích với hệ thống VBDLIS tổng thể của Bộ TN&MT không?

Hoàn toàn tương thích. Tệp đầu ra được đóng gói theo chuẩn định dạng GML 3.2.1 và lược đồ XML Schema quy định tại Thông tư 75/2015/TT-BTNMT, bảo đảm việc truyền nhận và tích hợp trực tiếp vào Hệ thống thông tin đất đai quốc gia (MPLIS/VBDLIS Central).

5. Chi phí và hiệu quả đầu tư (ROI) của giải pháp này so với việc thuê ngoài số hóa thủ công?

Ứng dụng VBDLIS giúp huyện Đông Anh tiết kiệm khoảng 65% ngân sách so với việc thuê các đơn vị tư vấn số hóa thủ công độc lập. Thời gian hoàn thành CSDL toàn huyện rút ngắn từ 12 tháng xuống còn dưới 4 tháng, mang lại tỷ suất hoàn vốn đầu tư công vụ (SVI - Social Value of Investment) vượt trội nhờ đẩy nhanh tiến độ đấu giá đất và giải ngân vốn đầu tư công.

Kết luận

Đề tài tốt nghiệp "Ứng dụng phần mềm Vietbando xây dựng cơ sở dữ liệu quy hoạch, kế hoạch sử dụng đất huyện Đông Anh, thành phố Hà Nội" đã hoàn thành xuất sắc toàn bộ các mục tiêu đặt ra:

  • Số hóa, chuẩn hóa và xây dựng thành công bộ CSDL không gian và thuộc tính quy hoạch sử dụng đất đến năm 2030 cho toàn bộ 18.568 ha của 24 xã/thị trấn huyện Đông Anh theo đúng các quy định kỹ thuật tại Thông tư 75/2015/TT-BTNMT và Thông tư 05/2017/TT-BTNMT.
  • Chứng minh tính ưu việt của giải pháp công nghệ VBDLIS với các thuật toán tự động hóa xử lý hình học, quét mã màu RGB và xuất dữ liệu chuẩn GML/XML, tạo bước đột phá trong chuyển đổi số công tác quản lý đất đai cấp huyện.
  • Cung cấp công cụ tra cứu, khai thác thông tin quy hoạch trực quan, chính xác, phục vụ đắc lực cho công tác chỉ đạo, điều hành kinh tế - xã hội của chính quyền địa phương trong giai đoạn Đông Anh bứt phá phát triển thành quận đô thị hiện đại.

Các cơ quan quản lý đất đai cấp huyện, các đơn vị tư vấn đo đạc bản đồ và sinh viên nghiên cứu có thể tham khảo, tiếp nhận chuyển giao quy trình công nghệ này để nhân rộng cho các địa bàn quận, huyện khác trên toàn quốc.
