GIỚI THIỆU VÀ PHÂN TÍCH HỌC THUẬT: GIÁO TRÌNH NGUYÊN LÝ THIẾT KẾ KIẾN TRÚC (MÃ MÔN HỌC: MH13)

Tổng quan về giáo trình (250-300 từ)

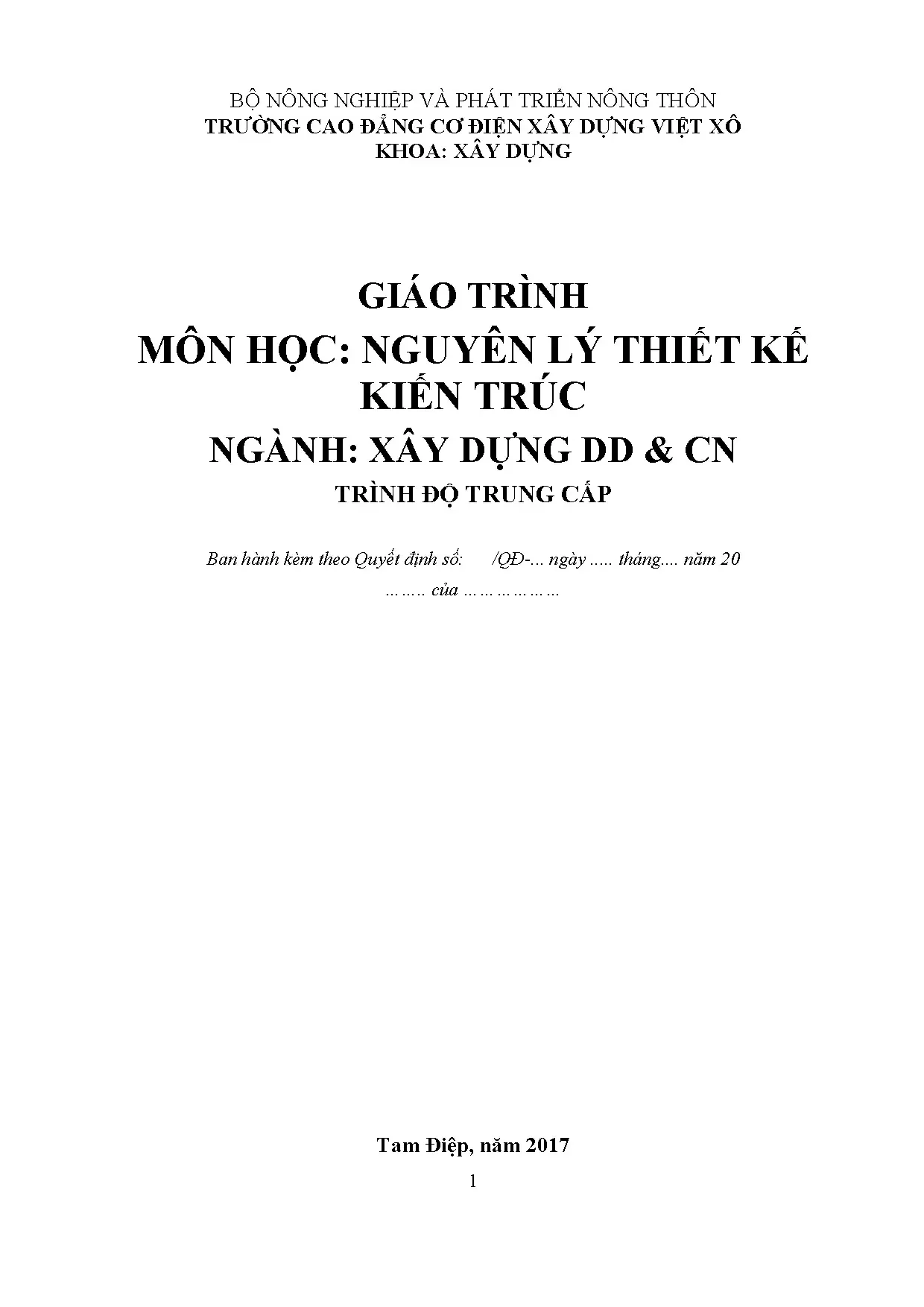

Giáo trình Nguyên lý thiết kế kiến trúc (Mã môn học: MH13) do Thạc sĩ Hoàng Thị Thanh Ngà chủ biên, được biên soạn theo khung chương trình đào tạo của Khoa Xây dựng thuộc Trường Cao đẳng Cơ điện xây dựng Việt Xô (Bộ Nông nghiệp và Phát triển Nông thôn), ban hành năm 2017 tại Tam Điệp, Ninh Bình. Trong chương trình đào tạo chuyên ngành Xây dựng Dân dụng và Công nghiệp (trình độ Trung cấp và Cao đẳng), môn học được bố trí giảng dạy vào đầu học kỳ 1 của năm thứ hai. Đây là môn học chuyên môn nền tảng, giữ vai trò tiền đề trực tiếp để học sinh - sinh viên tiếp thu các học phần thực hành tiếp theo như Thực tập thiết kế kiến trúc và Thực tập tốt nghiệp.

Mục tiêu đào tạo của giáo trình tập trung trang bị cho người học hệ thống lý thuyết về nguyên lý thiết kế các công trình kiến trúc dân dụng quy mô vừa và nhỏ (từ 1 đến 2 tầng, kết cấu đơn giản). Sau khi hoàn thành chương trình, người học có khả năng: trình bày các nguyên tắc cơ bản và phương pháp nghiên cứu tự thiết kế công trình; tra cứu, áp dụng đúng các tiêu chuẩn, quy phạm xây dựng hiện hành; khai thác hiệu quả các thiết kế mẫu, thiết kế điển hình; và thực hiện thiết kế kỹ thuật một số hạng mục công trình dưới sự hướng dẫn của cán bộ chuyên môn.

Cấu trúc giáo trình được tổ chức thành 3 chương chính theo tiến trình logic: từ các cơ sở lý luận đại cương, vật lý kiến trúc và quy luật tổ hợp không gian (Chương 1), đi vào nguyên lý thiết kế chuyên biệt cho công trình nhà ở (Chương 2), đến nguyên lý thiết kế các công trình công cộng điển hình (Chương 3). Điểm đặc thù của tài liệu là phương pháp biên soạn tinh gọn, gắn kết các chỉ số kỹ thuật, công thức tính toán vi khí hậu với hệ thống quy chuẩn hồ sơ xây dựng thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

  • Chương 1: Những vấn đề chung (Mã chương: MH13-01): Trình bày khái niệm cơ bản về kiến trúc và nguyên lý thiết kế kiến trúc; phân tích đặc điểm của tác phẩm kiến trúc (tính tổng hợp khoa học - nghệ thuật, tính tư tưởng phản ánh xã hội, tính thích ứng khí hậu và tính dân tộc); nêu rõ 4 phương châm thiết kế (thích dụng, bền vững, mỹ quan, kinh tế); 3 yếu tố công nghiệp hóa ngành xây dựng (điển hình hóa thiết kế, công xưởng hóa vật liệu, cơ giới hóa thi công); cung cấp kiến thức vật lý kiến trúc (kỹ thuật chiếu sáng tự nhiên và nhân tạo, thông gió, chống nắng, cách nhiệt, cách âm không khí và va chạm); quy luật tổ hợp mặt bằng (dạng tập trung, phân tán, liên hợp); quy luật tổ hợp hình khối (tương phản - dị biến, vần luật liên tục - tiệm tiến - giao nhau, chủ - thứ, cân bằng đối xứng và bất đối xứng); quy trình lập hồ sơ thiết kế (thiết kế 1 bước, thiết kế 2 bước) và các căn cứ lập đồ án.
  • Chương 2: Nguyên lý thiết kế kiến trúc nhà ở (Mã chương: MH13-02): Khái quát đặc điểm, tiêu chí phân loại nhà ở (theo chức năng, mặt bằng, số tầng, phương pháp xây dựng); phân tích chi tiết cấu tạo, yêu cầu dây chuyền công năng và thông số kỹ thuật của các bộ phận chức năng: bộ phận ở (phòng khách, phòng ngủ đôi, phòng ngủ đơn, phòng làm việc), bộ phận phục vụ (bếp, phòng ăn, khu vệ sinh), bộ phận giao thông (tiền phòng, hành lang, cầu thang); nguyên lý tổ chức mặt bằng các loại hình nhà ở thông dụng gồm nhà ở nông thôn, biệt thự đô thị và nhà ghép khối.
  • Chương 3: Nguyên lý thiết kế kiến trúc nhà công cộng: Phân tích đặc điểm, các bộ phận hợp thành và hình thức bố trí mặt bằng công trình công cộng; đi sâu vào nguyên lý thiết kế hai loại hình công trình thực tế điển hình là trường học phổ thông và trụ sở cơ quan.

Progression logic của nội dung đi từ cơ sở khoa học vật lý và quy luật tạo hình trừu tượng, chuyển sang áp dụng cụ thể vào quy mô không gian sinh hoạt gia đình, sau đó phát triển lên quy mô không gian công cộng có dây chuyền hoạt động phức tạp.

[Chương 1: Lý luận, Vật lý kiến trúc & Tổ hợp không gian]
[Chương 2: Nguyên lý thiết kế kiến trúc Nhà ở (Quy mô vi mô)]
[Chương 3: Nguyên lý thiết kế Nhà công cộng (Quy mô trung mô)]

Kiến thức nền tảng được xây dựng

  • Lý thuyết Vật lý kiến trúc: Định lượng ánh sáng qua hệ số rọi $K = S_1/S_2$ ($S_1$ là diện tích cửa sổ, $S_2$ là diện tích sàn; quy định phòng ngủ $K = 1/6 - 1/7$, phòng sinh hoạt chung $K = 1/5 - 1/6$, phòng học $K = 1/4 - 1/5$ trên mặt phẳng làm việc chuẩn cao $0{,}8,\text{m}$); lý thuyết âm học công trình với vận tốc truyền âm không khí $v = 340,\text{m/s}$, hệ số hút âm $\alpha = E_{ht}/E_{tới}$ (bê tông $\alpha = 0{,}01$, trát vữa $\alpha = 0{,}01$, sàn gỗ packê $\alpha = 0{,}07$ ở tần số $500,\text{Hz}$); cơ chế thông gió tự nhiên (xuyên phòng, giao góc, một mặt) và cách nhiệt qua kết cấu vỏ bao che.
  • Nguyên tắc tổ hợp kiến trúc: Phương pháp bố cục mặt bằng thỏa mãn dây chuyền công năng; ứng dụng ngôn ngữ hình khối cơ bản (khối vuông, chữ nhật, hình trụ, khối chóp); các quy luật thị giác về tỷ lệ, mảng đặc - rỗng, sáng - tối và chất cảm vật liệu.
  • Khung pháp lý và quy chuẩn hồ sơ đồ án: Cấu trúc thành phần hồ sơ thiết kế kỹ thuật (bản vẽ kiến trúc, bản vẽ kết cấu bê tông/thép/gỗ, bản vẽ cơ điện M&E, bản vẽ hạ tầng, thuyết minh tính toán và dự toán công trình).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán diện tích cửa lấy sáng theo hệ số $K$; xác định kích thước các vế thang, chiếu nghỉ và thông số bậc thang dựa trên công thức nhân trắc $2h + b = 600,\text{mm}$ (với $h/b = 170/260,\text{mm}$ hoặc $175/250,\text{mm}$); xử lý kỹ thuật giật cấp sàn vệ sinh thấp hơn $40 - 60,\text{mm}$ và gờ chống tràn $200,\text{mm}$.
  • Kỹ năng phân tích: Đánh giá dây chuyền sử dụng không gian (ví dụ dây chuyền bếp: kho chứa $\to$ gia công $\to$ bếp $\to$ soạn $\to$ phòng ăn); phân tích hướng công trình theo khí hậu (chọn hướng Nam, Đông Nam; bố trí không gian phụ hướng Tây).
  • Kỹ năng thiết kế và lập bản vẽ: Thể hiện các giải pháp mặt bằng, mặt cắt, mặt đứng cho công trình dân dụng cấp III và cấp IV quy mô $1 - 2$ tầng.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận sư phạm kết hợp giữa thuyết giảng lý thuyết quy chuẩn và phân tích dẫn chứng trực quan qua các đồ án, công trình kiến trúc thực tế trong và ngoài nước (như Bảo tàng nghệ thuật Milwaukee - Hoa Kỳ, Điện Kremlin - Nga, Nhà hát Sydney - Úc, Quảng trường Brussels - Bỉ, Tòa nhà Empire State - Hoa Kỳ, Đền An Dương Vương, kiến trúc nhà ở truyền thống vùng đồng bằng Bắc Bộ và Đồng bằng sông Cửu Long). Các nhận định lý luận được hỗ trợ bằng luận điểm từ các nhà lý luận và kiến trúc sư như Hegel ("Cuộc sống vươn lên phía trước và mang theo cái đẹp hiện thực của nó như dòng sông chảy mãi") hay Le Corbusier ("Sáng tạo nghệ thuật kiến trúc thực chất là việc sắp đặt hình khối dưới ánh sáng").

Hệ thống bài tập trong giáo trình gắn liền với việc tính toán định lượng các thông số vật lý và công năng. Tiêu biểu là dạng bài toán tính toán diện tích cửa sổ lấy sáng cho phòng chức năng:

Bài toán mẫu trích từ giáo trình:

  • Đề bài: Tính toán bố trí cửa sổ lấy sáng 1 phía cho phòng sinh hoạt chung kích thước $3900 \times 4600 \times 3600,\text{mm}$, tường dày $220,\text{mm}$, hệ số $K = 1/5$.
  • Lời giải quy chuẩn:
    • Diện tích sàn thực tế: $3{,}68 \times 4{,}38 = 16{,}118,\text{m}^2$.
    • Diện tích cửa sổ cần thiết: $S_1 = 16{,}118 \times (1/5) = 3{,}224,\text{m}^2$.
    • Quyết định kích thước cửa: Chọn kích thước cửa sổ rộng $2100,\text{mm} \times$ cao $1500,\text{mm}$ ($S = 3{,}15,\text{m}^2 \approx 3{,}22,\text{m}^2$).

Phương pháp đánh giá người học được thực hiện qua hai hình thức: kiểm tra lý thuyết (khái niệm, tiêu chuẩn kích thước, quy phạm hồ sơ) và chấm đồ án thiết kế kỹ thuật công trình quy mô nhỏ. Để tự học hiệu quả, người học cần nắm chắc kiến thức các môn học tiên quyết bao gồm Vẽ kỹ thuật, Cấu tạo kiến trúc và Cơ học kết cấu; đồng thời kết hợp đối chiếu các thông số lý thuyết với các tiêu chuẩn thiết kế xây dựng hiện hành.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình được cập nhật và chuẩn hóa vào năm 2017 nhằm thay đổi các nội dung giảng dạy trước đó cho phù hợp với thực tiễn sản xuất xây dựng tại Việt Nam. Điểm cập nhật trọng tâm là việc tích hợp định hướng công nghiệp hóa ngành xây dựng vào tư duy thiết kế thông qua 3 yếu tố nền tảng:

  1. Điển hình hóa thiết kế: Phân cấp điển hình hóa theo cấu kiện, bộ phận công trình, từng công trình và từng khu công trình nhằm rút ngắn thời gian lập hồ sơ và thi công.
  2. Công xưởng hóa vật liệu: Sử dụng các loại vật liệu sản xuất hàng loạt, vật liệu xốp cách nhiệt/cách âm (bê tông bọt, bê tông than xỉ, gạch rỗng, panen).
  3. Cơ giới hóa thi công: Ứng dụng thiết bị máy móc cơ giới thay thế phương pháp xây dựng thủ công nhỏ lẻ.

Bên cạnh đó, giáo trình cập nhật chi tiết các giải pháp kiến trúc thích ứng với điều kiện khí hậu nhiệt đới gió mùa tại Việt Nam. Các giải pháp kỹ thuật bao gồm: giải pháp vỏ bao che mái 2 lớp có tầng không khí lưu thông, bố trí ô văng và tấm chắn nắng đứng/xiên, tổ chức thông gió xuyên phòng và thông gió giao góc, cách nhiệt hướng Tây bằng tường dày hoặc kết cấu rỗng. Giáo trình cũng liên kết chặt chẽ với thực tiễn hành nghề thông qua việc làm rõ quy định phân biệt giữa thiết kế 1 bước (công trình đơn giản, chỉ lập thiết kế kỹ thuật) và thiết kế 2 bước (công trình phức tạp, gồm thiết kế kỹ thuật và thiết kế thi công).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học: Học sinh, sinh viên năm thứ hai (học kỳ 1) theo học trình độ Trung cấp và Cao đẳng ngành Xây dựng Dân dụng và Công nghiệp tại các trường đào tạo nghề kỹ thuật xây dựng.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành và nắm vững kiến thức các học phần:
    • Vẽ kỹ thuật: Kỹ năng đọc và thể hiện các hình chiếu, mặt cắt, ký hiệu vật liệu.
    • Cấu tạo kiến trúc: Cấu tạo các bộ phận móng, tường, sàn, mái, cửa, cầu thang.
    • Kết cấu công trình: Nguyên lý làm việc và khả năng chịu lực của kết cấu bê tông cốt thép, thép và gỗ.
  • Giảng viên: Sử dụng làm tài liệu giảng dạy chính thức cho môn học MH13; làm căn cứ giao đề tài, hướng dẫn học sinh thực hiện các bài tập đồ án môn học và chuẩn bị cho các đợt thực tập chuyên môn.
  • Cán bộ kỹ thuật và người tự học: Dùng làm tài liệu tra cứu nhanh các thông số nhân trắc học, quy chuẩn kích thước phòng chức năng (phòng khách $15 - 30,\text{m}^2$, phòng ngủ đôi $12 - 18,\text{m}^2$, bếp $4 - 12,\text{m}^2$, khu vệ sinh tối thiểu $1{,}4 \times 1{,}6,\text{m}$ đến $1{,}5 \times 1{,}8,\text{m}$), tỷ lệ chiếu sáng và quy trình triển khai hồ sơ thiết kế bản vẽ kỹ thuật.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên bậc Trung cấp và Cao đẳng ngành Xây dựng Dân dụng và Công nghiệp, cùng các kỹ thuật viên xây dựng cần tài liệu hướng dẫn thiết kế công trình dân dụng quy mô nhỏ ($1 - 2$ tầng).

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành 3 môn học tiên quyết: Vẽ kỹ thuật, Cấu tạo kiến trúc và Cơ học kết cấu để có đủ kỹ năng đọc hiểu kết cấu và thể hiện chính xác các bản vẽ kỹ thuật.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tinh giản tối đa các lý thuyết hàn lâm phức tạp, tập trung cung cấp trực tiếp các quy chuẩn kích thước nhân trắc, công thức tính toán vật lý kiến trúc thực dụng và các bảng tra cứu thông số phục vụ thiết kế kỹ thuật thực tế.

4. Làm sao để tự học hiệu quả?

Cần kết hợp việc học lý thuyết với việc giải các bài toán tính toán kỹ thuật (như tính diện tích cửa lấy sáng theo hệ số $K$, tính bậc cầu thang theo công thức $2h + b = 600,\text{mm}$) và vẽ thực hành phân tích dây chuyền mặt bằng công năng.

5. Có tài liệu bổ trợ nào kèm theo?

Học phần yêu cầu người học kết hợp tham khảo hệ thống Tiêu chuẩn Xây dựng Việt Nam (TCXDVN), các tập bản vẽ thiết kế mẫu, thiết kế điển hình và tài liệu hướng dẫn bóc tách khối lượng, lập dự toán xây dựng.

Kết luận (150 từ)

Giáo trình Nguyên lý thiết kế kiến trúc (MH13) của Trường Cao đẳng Cơ điện xây dựng Việt Xô cung cấp hệ thống kiến thức nền tảng và có tính ứng dụng thực tiễn cao cho đào tạo kỹ thuật viên xây dựng dân dụng. Tài liệu chuẩn hóa các nguyên tắc tổ hợp mặt bằng, hình khối, vật lý kiến trúc và quy cách lập hồ sơ đồ án thiết kế. Lộ trình học tập đề xuất cho người học là nghiên cứu tuần tự từ các nguyên lý đại cương (Chương 1), thực hành thiết kế công trình nhà ở gia đình (Chương 2), mở rộng sang công trình công cộng điển hình (Chương 3), từ đó ứng dụng trực tiếp vào các học phần Thực tập thiết kế kiến trúc và Thực tập tốt nghiệp. Tài liệu khuyến nghị người học kết hợp tra cứu các bộ Tiêu chuẩn - Quy chuẩn Xây dựng Việt Nam hiện hành để hoàn thiện kỹ năng chuyên môn.
