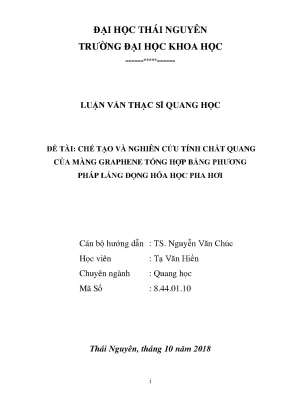

Luận văn thạc sĩ: Nghiên cứu và chế tạo màng graphene bằng phương pháp lắng đọng hóa học pha hơi

Luận văn thạc sĩ hóa học phân tích hay chế tạo và nghiên cứu tính chất quang của màng graphene tổng hợp bằng phương pháp lắng đọng hóa, đánh giá thực trạng, chỉ ra hạn chế, đề

• Tác giả: Tạ Văn Hiển
• Người hướng dẫn: TS. Nguyễn Văn Chúc
• Trường học: Trường Đại học Khoa Học - Đại học Thái Nguyên
• Chuyên ngành: Quang học
• Đề tài: Chế tạo và nghiên cứu tính chất quang của màng graphene tổng hợp bằng phương pháp lắng đọng hóa học pha hơi
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẬT LIỆU GRAPHENE
• 1.1. Cấu trúc vật liệu graphene
• 1.2. Một số tính chất của vật liệu graphene
• 1.3. Một số phương pháp chế tạo vật liệu graphene
• 1.3.1. Phương pháp tách cơ học
• 1.3.2. Phương pháp Epitaxi nhiệt
• 1.3.3. Phương pháp tách hóa học
• 1.3.4. Phương pháp tách pha lỏng
• 1.3.5. Phương pháp lắng đọng pha hơi hóa học (CVD)
• 1.4. Một số ứng dụng của vật liệu graphene
• 2. CHƯƠNG 2: PHƯƠNG PHÁP THỰC NGHIỆM
• 2.1. Lựa chọn phương pháp, thiết bị chế tạo vật liệu graphene
• 2.2. Hệ thiết bị CVD nhiệt
• 2.3. Lựa chọn vật liệu đế xúc tác
• 2.4. Quy trình chế tạo graphene
• 2.4.1. Chuẩn bị mẫu
• 2.4.2. Qui trình CVD
• 2.5. Các phương pháp phân tích tính chất quang của màng graphene
• 2.5.1. Kính hiển vi điển tử quét SEM
• 2.5.2. Kính hiển vi điện tử truyền qua TEM
• 2.5.3. Phổ tán xạ Raman
• 2.5.4. Phương pháp đo phổ hấp thụ UV-VIS
• 3. CHƯƠNG 3: KẾT QUẢ THỰC NGHIỆM VÀ KHẢO SÁT TÍNH CHẤT QUANG CỦA MÀNG GRAPHENE
• 3.1. Ảnh hưởng của nhiệt độ CVD tới chất lượng của màng graphene
• 3.2. Ảnh hưởng của thời gian CVD tới chất lượng của màng graphene
• 3.3. Ảnh hưởng của nồng độ khí phản ứng tới chất lượng của màng graphene
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu màng graphene và ứng dụng

Màng graphene là một trong những vật liệu có tiềm năng lớn trong lĩnh vực công nghệ nano. Được phát hiện vào năm 2004, graphene đã thu hút sự chú ý của nhiều nhà nghiên cứu nhờ vào những tính chất vượt trội như độ dẫn điện cao, độ bền cơ học và khả năng dẫn nhiệt tốt. Nghiên cứu và chế tạo màng graphene bằng phương pháp lắng đọng hóa học pha hơi (CVD) đã mở ra nhiều cơ hội ứng dụng trong các lĩnh vực như điện tử, quang học và cảm biến. Việc hiểu rõ về cấu trúc và tính chất của graphene là rất quan trọng để phát triển các ứng dụng thực tiễn.

1.1. Cấu trúc và tính chất của màng graphene

Màng graphene có cấu trúc lục giác, mỗi nguyên tử carbon liên kết với ba nguyên tử khác. Điều này tạo ra một mạng lưới chắc chắn và linh hoạt, giúp graphene có độ bền cao và khả năng dẫn điện tốt. Tính chất quang học của graphene cũng rất đặc biệt, với độ truyền qua lên tới 97%.

1.2. Ứng dụng của màng graphene trong công nghệ

Màng graphene được ứng dụng rộng rãi trong các thiết bị điện tử, cảm biến và pin mặt trời. Nhờ vào khả năng dẫn điện và dẫn nhiệt tốt, graphene hứa hẹn sẽ cải thiện hiệu suất của các thiết bị công nghệ cao.

II. Thách thức trong nghiên cứu và chế tạo màng graphene

Mặc dù có nhiều tiềm năng, việc chế tạo màng graphene chất lượng cao vẫn gặp nhiều thách thức. Các vấn đề như kiểm soát độ dày, chất lượng bề mặt và khả năng tách lớp từ đế xúc tác là những yếu tố quan trọng cần được giải quyết. Việc tối ưu hóa quy trình lắng đọng hóa học pha hơi cũng là một thách thức lớn trong nghiên cứu này.

2.1. Kiểm soát chất lượng màng graphene

Chất lượng của màng graphene phụ thuộc vào nhiều yếu tố như nhiệt độ, thời gian và lưu lượng khí trong quá trình CVD. Việc kiểm soát các yếu tố này là rất quan trọng để đạt được màng graphene có tính chất quang học và điện học tốt.

2.2. Thách thức trong việc tách lớp graphene

Quá trình tách lớp graphene từ đế xúc tác kim loại như đồng là một thách thức lớn. Việc phát triển các phương pháp tách lớp hiệu quả sẽ giúp nâng cao khả năng ứng dụng của graphene trong thực tiễn.

III. Phương pháp lắng đọng hóa học pha hơi CVD trong chế tạo graphene

Phương pháp lắng đọng hóa học pha hơi (CVD) là một trong những kỹ thuật hiệu quả nhất để chế tạo màng graphene chất lượng cao. Quy trình này cho phép tạo ra màng graphene với diện tích lớn và độ dày đồng nhất. CVD sử dụng khí phản ứng để tạo ra các nguyên tử carbon trên bề mặt đế xúc tác, từ đó hình thành màng graphene.

3.1. Quy trình lắng đọng hóa học pha hơi

Quy trình CVD bao gồm các bước chuẩn bị mẫu, lắp đặt thiết bị và điều chỉnh các thông số như nhiệt độ và áp suất. Việc tối ưu hóa quy trình này là rất quan trọng để đạt được màng graphene chất lượng cao.

3.2. Thiết bị và vật liệu sử dụng trong CVD

Hệ thiết bị CVD thường bao gồm lò nhiệt, hệ thống điều khiển khí và các cảm biến. Vật liệu đế xúc tác như đồng cũng đóng vai trò quan trọng trong việc hình thành màng graphene.

IV. Kết quả nghiên cứu và khảo sát tính chất quang của màng graphene

Nghiên cứu đã chỉ ra rằng màng graphene tổng hợp bằng phương pháp CVD có tính chất quang học vượt trội. Các phép đo như phổ tán xạ Raman và phổ truyền qua cho thấy màng graphene có độ truyền qua cao và độ dày đồng nhất. Kết quả này mở ra nhiều cơ hội ứng dụng trong các thiết bị quang điện tử.

4.1. Phân tích tính chất quang của màng graphene

Các phương pháp phân tích như kính hiển vi điện tử quét (SEM) và phổ tán xạ Raman cho thấy màng graphene có độ truyền qua cao và cấu trúc đồng nhất. Điều này chứng tỏ rằng phương pháp CVD là một lựa chọn hiệu quả để chế tạo màng graphene.

4.2. Ứng dụng thực tiễn của màng graphene

Màng graphene có thể được ứng dụng trong các thiết bị quang điện tử, cảm biến và pin mặt trời. Những tính chất vượt trội của graphene sẽ giúp cải thiện hiệu suất của các thiết bị này.

V. Kết luận và triển vọng tương lai của nghiên cứu graphene

Nghiên cứu và chế tạo màng graphene bằng phương pháp lắng đọng hóa học pha hơi đã đạt được nhiều thành tựu đáng kể. Tuy nhiên, vẫn còn nhiều thách thức cần được giải quyết để nâng cao chất lượng và khả năng ứng dụng của graphene. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều đột phá trong công nghệ nano.

5.1. Tương lai của nghiên cứu graphene

Với những tiến bộ trong công nghệ chế tạo và phân tích, nghiên cứu về graphene sẽ tiếp tục phát triển. Các ứng dụng mới trong lĩnh vực điện tử và quang học sẽ được khám phá.

5.2. Định hướng nghiên cứu tiếp theo

Các nghiên cứu tiếp theo sẽ tập trung vào việc tối ưu hóa quy trình chế tạo và phát triển các ứng dụng thực tiễn cho màng graphene. Việc giải quyết các thách thức hiện tại sẽ mở ra nhiều cơ hội mới cho graphene.

Nội dung chính

Tổng quan nghiên cứu

Vật liệu graphene sở hữu diện tích bề mặt lý thuyết lên tới 2630 m²/g, độ linh động điện tử đạt 200.000 cm²/(V·s), độ dẫn nhiệt vượt mức 5000 W/(m·K) và độ truyền qua quang học của màng đơn lớp đạt xấp xỉ 97,7%. Từ khi được phát hiện và công bố rộng rãi trên thế giới, graphene đã trở thành tâm điểm của ngành vật lý chất rắn và khoa học vật liệu nhờ tiềm năng thay thế các chất dẫn truyền thống trong linh kiện điện tử và quang điện tử thế hệ mới. Tuy nhiên, thách thức công nghệ cốt lõi hiện nay là làm chủ quy trình tổng hợp màng graphene diện tích lớn ở quy mô centimet vuông (cm²), kiểm soát chính xác số lớp từ 1 đến 5 lớp và bóc tách chuyển màng sang các chất nền trong suốt mà vẫn bảo toàn cấu trúc tinh thể nguyên vẹn.

Nghiên cứu này tập trung giải quyết bài toán tối ưu hóa công nghệ lắng đọng hóa học pha hơi (CVD) nhiệt để chế tạo màng graphene chất lượng cao trên đế xúc tác kim loại đồng (Cu). Mục tiêu cụ thể là xác lập hệ thông số công nghệ chuẩn (nhiệt độ, thời gian, nồng độ khí phản ứng), khảo sát hình thái học bề mặt và đánh giá chi tiết các tính chất quang học thông qua phổ tán xạ Raman và phổ truyền qua UV-Vis.

Nghiên cứu được tiến hành trong giai đoạn 2017 - 2018 tại Phòng Vật liệu Nano Cacbon thuộc Viện Khoa học Vật liệu (Viện Hàn lâm Khoa học và Công nghệ Việt Nam) phối hợp với Trường Đại học Khoa học - Đại học Thái Nguyên, dưới sự tài trợ của Quỹ Phát triển khoa học và công nghệ Quốc gia (NAFOSTED) theo đề tài mã số 103.19. Kết quả nghiên cứu tạo tiền đề vững chắc để phát triển điện cực trong suốt hiệu năng cao thay thế màng Indium Tin Oxide (ITO), nâng hiệu suất pin mặt trời lên trên 60% theo tính toán lý thuyết và ứng dụng trong các cảm biến quang học có độ nhạy vượt trội.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng lý thuyết cấu trúc điện tử của mạng tổ ong hai chiều (2D), trong đó các nguyên tử cacbon liên kết cộng hóa trị lai hóa sp² tạo thành khung lục giác phẳng với liên kết sigma cực kỳ bền vững, quyết định độ bền cơ học và tính trơ hóa học. Hệ điện tử pi tự do vuông góc với mặt phẳng hình thành cấu trúc dải năng lượng không có vùng cấm (zero-bandgap) với nón Dirac, quy định tính dẫn điện siêu việt và độ hấp thụ quang học độc lập với bước sóng đạt mức 2,3% cho mỗi đơn lớp nguyên tử.

Cơ chế mọc graphene bằng CVD nhiệt trên kim loại chuyển tiếp dựa trên nguyên lý xúc tác dị thể. Đồng (Cu) có độ hòa tan cacbon cực kỳ thấp (dưới 0,001% trọng lượng ở nhiệt độ 1000°C), khiến quá trình tổng hợp tuân theo cơ chế tự giới hạn bề mặt (surface-mediated growth). Khi khí metan (CH4) bị nhiệt phân trên bề mặt Cu nóng sáng, các nguyên tử cacbon lắng đọng, tạo mầm và liên kết thành màng đơn lớp hoặc vài lớp trước khi phản ứng tự dừng. Khung lý thuyết phân tích quang học sử dụng định luật Beer-Lambert cho phổ hấp thụ UV-Vis và lý thuyết tán xạ Raman không đàn hồi để phân tích các mode dao động mạng tinh thể, bao gồm dải D (sai hỏng mạng), dải G (dao động tiếp tuyến sp²) và dải 2D (họa ba bậc hai đặc trưng cho số lớp graphene).

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ 12 lô mẫu đế đồng lá (Cu tape độ dày 25 - 35 µm, diện tích 4 cm x 4 cm). Phương pháp chọn mẫu có kiểm soát nghiêm ngặt về độ phẳng và độ sạch bề mặt: đế Cu được ép phẳng cơ học, xử lý rung siêu âm trong axeton 20 phút, cồn isopropyl 30 phút, sấy khô bằng khí N2 và đánh bóng điện hóa trong dung dịch axit photphoric (H3PO4) dưới điện thế 0 - 20V để làm nhẵn bề mặt ở cấp độ vi mô.

Quá trình tổng hợp được thực hiện trên hệ thiết bị CVD nhiệt tự động gồm lò nhiệt UP 150 (dải nhiệt 25 - 1100°C, sai số ±1°C), ống phản ứng thạch anh đường kính 22 mm, dài 1200 mm và bộ điều khiển lưu lượng dòng khí điện tử GMC 1200. Quy trình CVD kéo dài 12 tháng bao gồm: ủ khử đế đồng ở 1000°C trong 30 phút dưới dòng H2/Ar (30/30 sccm) tại áp suất 60 Torr, dẫn khí nguồn CH4 để phản ứng, sau đó dịch chuyển lò 20 cm để hạ nhiệt nhanh có kiểm soát.

Lý do lựa chọn tổ hợp phương pháp phân tích gồm kính hiển vi điện tử quét (FE-SEM), kính hiển vi điện tử truyền qua độ phân giải cao (HRTEM), kính hiển vi lực nguyên tử (AFM), phổ tán xạ Raman và phổ hấp thụ UV-Vis Jasco V-600 là nhằm đánh giá đa chiều, toàn diện từ hình thái vi cấu trúc, khoảng cách mạng tinh thể 0,34 nm, số lớp nguyên tử cho đến độ truyền quang vĩ mô mà không làm sai lệch tính chất tự nhiên của màng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát thực nghiệm ghi nhận bốn phát hiện khoa học mang tính bước ngoặt về mối tương quan giữa điều kiện chế tạo và cấu trúc màng graphene:

Thứ nhất, nhiệt độ CVD là yếu tố quyết định tốc độ nhiệt phân CH4 và sự kết tinh màng. Ở 850°C, ảnh SEM chỉ ghi nhận các đảo graphene nhỏ phân tán với diện tích khoảng 100 - 1000 nm². Khi nhiệt độ tăng lên 900°C, diện tích các đảo tăng lên 1 - 5 µm² (tăng hơn 400%). Tại 950°C và đạt tối ưu ở 1000°C, màng graphene đã phủ kín 100% diện tích bề mặt đế đồng với các đường biên màng rõ nét và cấu trúc tinh thể trật tự cao.

Thứ hai, thời gian phản ứng quyết định mức độ bao phủ và tính liên tục của màng. Tại thời gian 3 phút, graphene chỉ tồn tại dưới dạng các đảo riêng rẽ. Khi kéo dài thời gian lên 30 phút ở 1000°C, màng phủ kín hoàn toàn bề mặt Cu. Phổ Raman tại nhiều vị trí khác nhau xác nhận tỷ lệ cường độ I2D/IG biến thiên từ 0,31 đến 1,67, tương ứng với cấu trúc màng đồng nhất từ 2 đến 4 lớp trên các vùng phẳng.

Thứ ba, nồng độ khí CH4 điều khiển trực tiếp số lớp của màng. Khi giảm lưu lượng CH4 từ 20 sccm xuống 10 sccm và 5 sccm (với lưu lượng Ar/H2 duy trì 30/30 sccm), tỷ lệ cường độ I2D/IG trên phổ Raman tăng mạnh từ 1,42 lên 2,36 và đạt cực đại 3,87 (tăng 172,5%). Điều này minh chứng việc giảm nồng độ khí phản ứng giúp chuyển dịch cấu trúc màng từ 2 - 3 lớp sang đơn lớp hoàn hảo với tỷ lệ sai hỏng ID/IG cực thấp (dưới 0,05).

Thứ tư, tính chất truyền qua quang học đạt hiệu suất vượt trội. Màng graphene kích thước 1 cm x 1 cm sau khi bóc tách hóa học và chuyển thành công sang đế thủy tinh đạt độ truyền qua 96,1% tại bước sóng 550 nm trong dải ánh sáng khả kiến, tương đương độ dày quang học từ 1 đến 2 lớp nguyên tử cacbon.

Thảo luận kết quả

Cơ chế hình thành màng chất lượng cao tại nhiệt độ 1000°C được giải thích do năng lượng nhiệt đã vượt qua rào cản phân ly liên kết C-H trong phân tử CH4, giải phóng nguyên tử cacbon tự do để khuếch tán và sắp xếp vào mạng tổ ong. Dữ liệu thực nghiệm được trực quan hóa rõ nét qua biểu đồ phổ Raman (trong dải số sóng từ 1000 đến 3000 cm⁻¹), thể hiện sự dịch chuyển đỉnh 2D từ 2665 cm⁻¹ ở mẫu 950°C về 2656 cm⁻¹ ở mẫu 1000°C, khẳng định sự hoàn thiện của mạng tinh thể.

Bảng tổng hợp dữ liệu đo tại 7 vị trí khác nhau trên bề mặt mẫu chỉ ra rằng các vùng màng mỏng sáng màu có tỷ lệ I2D/IG > 1 (đạt 1,67) và đỉnh D gần như biến mất (ID/IG = 0,05), trong khi vùng mép biên có tỷ lệ I2D/IG < 1 (từ 0,31 đến 0,61) do mầm tinh thể phát triển đa lớp tại các vi khuyết tật của đế đồng.

So sánh với các công bố quốc tế, độ truyền qua 96,1% của nghiên cứu này tiệm cận sát mức lý thuyết 97,7% của đơn lớp graphene tự do. Khoảng cách giữa các lớp đo được trên ảnh HRTEM là 0,34 nm và chiều dày đo trên AFM đạt 1,3 - 1,5 nm, hoàn toàn trùng khớp với cấu trúc tinh thể graphite chuẩn, khẳng định tính ưu việt của quy trình công nghệ CVD nhiệt được thiết lập.

Đề xuất và khuyến nghị

Nhằm hoàn thiện quy trình công nghệ và thúc đẩy ứng dụng thực tiễn của màng graphene quang học, các đề xuất cụ thể được xây dựng với lộ trình rõ ràng:

Thứ nhất, chuẩn hóa quy trình xử lý bề mặt đế xúc tác Cu. Các kỹ sư công nghệ cần áp dụng kỹ thuật đánh bóng điện hóa kết hợp ủ nhiệt trong môi trường H2 tinh khiết ở 1000°C trong 30 phút để giảm thiểu độ nhám bề mặt xuống dưới 5 nm, triệt tiêu hoàn toàn oxit đồng, giúp giảm thiểu các tâm tạo mầm đa lớp không mong muốn trong vòng 3 tháng đầu triển khai.

Thứ hai, tối ưu hóa hệ thống kiểm soát dòng khí phản ứng tự động. Nhóm kỹ thuật vận hành cần duy trì tỷ lệ dòng khí CH4 ở mức 3 - 5 sccm kết hợp pha loãng với Ar/H2 (30/30 sccm) tại áp suất ổn định 60 Torr, đặt mục tiêu nâng tỷ lệ bao phủ màng đơn lớp (I2D/IG > 2) lên trên 95% diện tích toàn đế trong thời gian 6 tháng.

Thứ ba, nâng cấp công nghệ bóc tách và chuyển màng không sử dụng polyme trung gian (polymer-free transfer). Các nhà nghiên cứu vật liệu cần nghiên cứu dung môi bóc tách mới nhằm loại bỏ hoàn toàn dư lượng PMMA trên bề mặt, hướng tới mục tiêu nâng độ truyền qua quang học tại bước sóng 550 nm từ 96,1% lên trên 97,0% và hạ điện trở mặt dưới 300 Ω/sq trong vòng 9 tháng.

Thứ tư, chuyển giao công nghệ và thử nghiệm tích hợp linh kiện quang điện tử quy mô lớn. Viện Khoa học Vật liệu cần phối hợp với các doanh nghiệp sản xuất linh kiện để mở rộng diện tích màng lên 10 cm x 10 cm, thử nghiệm ứng dụng thay thế màng dẫn điện ITO trong pin mặt trời và chế tạo cảm biến điện hóa với mục tiêu tăng độ nhạy phát hiện khí lên 25 - 30% trong giai đoạn 12 - 18 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị học thuật và ứng dụng thiết thực cho bốn nhóm đối tượng chuyên sâu:

Nhóm học viên cao học và nghiên cứu sinh chuyên ngành Quang học, Vật lý chất rắn và Khoa học vật liệu: Luận văn cung cấp tài liệu tham khảo chuẩn xác về phương pháp vận hành hệ CVD nhiệt, cơ chế mọc vật liệu hai chiều và kỹ thuật giải đoán quang phổ Raman, HRTEM, AFM.

Nhóm kỹ sư nghiên cứu và phát triển (R&D) tại các doanh nghiệp vi điện tử và quang điện tử: Tài liệu cung cấp quy trình công nghệ chi tiết để chế tạo màng dẫn điện trong suốt diện tích lớn, hỗ trợ thiết kế điện cực cho tấm pin mặt trời và màn hình cảm ứng thế hệ mới.

Nhóm giảng viên và nhà khoa học tại các trường đại học khối kỹ thuật: Luận văn đóng vai trò là học liệu chuyên khảo giá trị cho các học phần Vật liệu Nano, Quang tử học và Công nghệ màng mỏng, cung cấp chuỗi số liệu thực nghiệm tin cậy phục vụ giảng dạy.

Nhóm chuyên gia phát triển cảm biến y sinh và quan trắc môi trường: Tận dụng đặc tính diện tích bề mặt riêng 2630 m²/g và độ dẫn điện cao của màng graphene để chế tạo các điện cực biến tính nhạy khí và cảm biến sinh học phát hiện độc chất ở nồng độ cực thấp mức ppm.

Câu hỏi thường gặp

Tại sao đế đồng (Cu) lại được ưu tiên lựa chọn hàng đầu trong quá trình tổng hợp graphene bằng CVD nhiệt? Đồng có độ hòa tan cacbon cực kỳ thấp (dưới 0,001% trọng lượng ở 1000°C), giúp quá trình mọc graphene diễn ra theo cơ chế tự giới hạn trên bề mặt thay vì khuếch tán ồ ạt vào thể tích như trên niken (Ni). Điều này cho phép kiểm soát chính xác cấu trúc màng từ 1 đến 2 lớp với độ đồng nhất cao trên diện tích lớn 4 cm x 4 cm.

Tỷ lệ cường độ I2D/IG trong phổ tán xạ Raman phản ánh cấu trúc màng graphene như thế nào? Trong phổ Raman, tỷ lệ I2D/IG > 2 khẳng định cấu trúc màng đơn lớp (mẫu ở lưu lượng 5 sccm CH4 đạt I2D/IG = 3,87). Khi tỷ lệ này nằm trong khoảng 1 đến 2, màng có cấu trúc 2 - 3 lớp; còn tỷ lệ < 1 (từ 0,31 đến 0,61) đặc trưng cho màng đa lớp từ 4 đến 10 lớp với mật độ sai hỏng tăng dần.

Vai trò của công đoạn ủ nhiệt trong môi trường khí H2 trước khi dẫn khí CH4 là gì? Quá trình ủ mẫu ở 1000°C trong 30 phút với lưu lượng H2 30 sccm giúp khử sạch hoàn toàn lớp màng oxit đồng tự nhiên (Cu2O, CuO) và tái kết tinh bề mặt đế. Kết quả phân tích SEM cho thấy bề mặt đồng trở nên phẳng mịn, loại bỏ các vết xước cơ học, tạo điều kiện tối ưu để mầm graphene phát triển đồng đều.

Độ truyền qua quang học 96,1% tại bước sóng 550 nm mang lại lợi thế ứng dụng gì? Mức truyền qua 96,1% tại bước sóng 550 nm chứng minh màng chỉ dày từ 1 đến 2 lớp nguyên tử (mỗi lớp hấp thụ khoảng 2,3% ánh sáng). Thông số này đáp ứng hoàn hảo yêu cầu quang học khắt khe của điện cực trong suốt, mở ra khả năng thay thế màng ITO đắt đỏ và nâng cao hiệu suất pin quang điện lên trên 60%.

Làm thế nào để kiểm soát tốc độ làm nguội lò nhằm hạn chế khuyết tật màng graphene? Sau khi kết thúc quá trình CVD, lò nhiệt được kéo dịch chuyển khoảng 20 cm dọc theo thanh ray để làm nguội nhanh mẫu. Tốc độ dịch chuyển phù hợp giúp các nguyên tử cacbon khuếch tán vừa đủ lên bề mặt mà không bị phân tán ngược ra môi trường khí, đồng thời dòng H2 được duy trì 10 phút để loại bỏ triệt để cacbon vô định hình.

Kết luận

• Thiết lập thành công quy trình công nghệ CVD nhiệt tự động chế tạo màng graphene diện tích lớn 4 cm x 4 cm trên đế đồng với bộ thông số tối ưu: nhiệt độ 1000°C, áp suất 60 Torr, thời gian 30 phút và lưu lượng CH4 5 sccm.
• Kiểm soát hiệu quả số lớp màng từ 1 đến 4 lớp, khoảng cách giữa các lớp tinh thể đạt chuẩn 0,34 nm và chiều dày màng đạt 1,3 - 1,5 nm theo kết quả HRTEM và AFM.
• Đạt độ truyền qua quang học ấn tượng 96,1% tại bước sóng 550 nm trên đế thủy tinh diện tích 1 cm x 1 cm, tiệm cận độ truyền qua lý thuyết của graphene đơn lớp.
• Phổ Raman khẳng định độ hoàn thiện tinh thể vượt trội với tỷ lệ I2D/IG đạt 3,87 và tỷ lệ sai hỏng ID/IG ở mức cực thấp (dưới 0,05).
• Làm chủ kỹ thuật bóc tách hóa học và chuyển màng nguyên vẹn sang các chất nền trong suốt, mở ra hướng ứng dụng thực tế cho pin mặt trời và cảm biến.

Kế hoạch phát triển tiếp theo tập trung vào mở rộng diện tích màng lên trên 10 cm x 10 cm và tối ưu hóa quy trình chế tạo linh kiện quang điện tử trong giai đoạn 2024 - 2026. Các đơn vị nghiên cứu và doanh nghiệp công nghệ quan tâm hãy liên hệ để tiếp nhận chuyển giao công nghệ và đồng hành phát triển các ứng dụng thương mại.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ VẬT LIỆU GRAPHENE 1. Cấu trúc vật liệu graphene Graphene là một dạng thù hình của cácbon bên cạch các dạng thù hình khác như nanotube carbon, graphite, fullerene … được tìm ra vào năm 2004 bởi Geim và Novoselov. Về cấu trúc, màng graphene được tạo thành từ các nguyên tử cácbon sắp xếp theo hình lục giác trên mặt phẳng. Trong nguyên tử cácbon khi liên kết chúng bỏ ra các điện tử ở lớp 2s và 2p lai hóa sp2 trong không gian tạo thành 3 điện tử lai hóa giống hệt nhau định hướng theo ba phương lệch nhau góc 1200.

Sự liên kết của các trạng thái sp2 của nguyên tử cácbon này với trạng thái sp2 của nguyên tử cácbon khác là sự xen phủ trục tạo thành liên kết sigma bền vững. Chính những liên kết sigma này quy định cấu trúc tinh thể của của graphene và lý giải tại sao vật liệu graphene bền về mặt cơ học và trơ về mặt hóa học [20].1: Màng graphene chụp bằng kính hiển vi điện tử phân giải cao [Hình ảnh từ Science] Ngoài các liên kết sigma, giữa các nguyên tử cácbon lân cận còn tồn tại một liên kết pi khác kém bền vững do sự xen phủ của các obitan pz không bị 4 LUAN VAN CHAT LUONG download : add [e-mail] lai hóa với obitan s. Liên kết pi yếu và có định hướng không gian vuông góc với các obitan sp nên các điện tử tham gia liên kết này rất linh động và quyết định tính chất điện và quang của vật liệu graphene. Việc chế tạo thành công vật liệu hai chiều (2D) graphene đã bổ sung đầy đủ hơn về các dạng thù hình tồn tại trước đó của cácbon là than chì ba chiều (3D), CNTs một chiều (1D) và fullerene không chiều (0D).

Tuy nhiên, vật liệu graphene có những tính chất cơ, nhiệt, quang đặc biệt tốt hơn hẳn các dạng hình thù khác của cácbon. Những tính chất ưu việt này đã và đang mở ra những hướng nghiên cứu mới hứa hẹn nhiều tiềm năng ứng dụng trong tương lai như linh kiện điện tử, quang điện tử, tích trữ năng lượng, v.v… Graphene là một vật liệu phẳng đơn lớp, hai chiều có cấu trúc lục giác như hình dạng tổ ong. Mỗi nguyên tử cácbon tham gia liên kết cộng hoá trị với ba nguyên tử carbon khác bên cạnh. Do đó, mỗi nguyên tử carbon trong mạng còn thừa một electron, các electron còn lại này có thể chuyển động tự do bên trong mặt phẳng graphene.

Với cấu trúc như thế, graphene có những tính chất vật lý tuyệt vời. Nó là chất liệu kết tinh hai chiều thật sự đầu tiên và nó là đại diện của một họ hàng hoàn toàn mới của các chất liệu 2D, bao gồm chẳng hạn các đơn lớp Boron-Nitride (BN) và Molybdenum-disulphite (MoS2), cả hai chất đều được chế tạo sau năm 2004. Tính chất điện tử của graphene hơi khác với các vật liệu ba chiều thông thường. Mặt Fermi của nó được đặc trưng bởi sáu hình nón kép.

Trong graphene thuần (chưa pha tạp), mức Fermi nằm ở giao điểm của những hình nón này. Vì mật độ các trạng thái của chất liệu bằng không tại điểm đó, nên độ dẫn điện của graphene thuần khá thấp và vào cỡ lượng tử độ dẫn s ~ e2/h; hệ số tỉ lệ chính xác thì vẫn còn tranh cãi. Tuy nhiên, mức Fermi đó có thể thay đổi bởi một điện trường để cho chất liệu trở thành hoặc là chất pha tạp loại n (với electron) hoặc pha tạp loại p (với lỗ trống) tùy thuộc vào sự phân cực của điện trường đặt vào. Graphene còn có thể pha tạp bằng cách cho hấp thụ, chẳng hạn, nước hoặc amonia trên bề mặt của nó.

Độ dẫn điện của graphene pha tạp khá cao, ở nhiệt độ phòng nó có thể còn cao hơn cả độ dẫn của đồng [5]. 5 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Một số tính chất của vật liệu graphene Graphene là vật liệu mỏng nhất trong tất cả các vật liệu hiện nay. Graphene là vật liệu rất mỏng, có bề dày vào cỡ 0,34 nm, chỉ bằng một phần triệu của loại giấy in báo thông thường.

Theo các nghiên cứu của Geim, chúng ta không thể nhìn thấy bằng mắt thường mà phải sử dụng kính hiển vi tối tân nhất. Dưới kính hiển vi, mảnh graphite dày gấp 100 lần nguyên tử cacbon có màu vàng, 30-40 lớp màu xanh lơ, 10 lớp có màu hồng và graphene thì mang màu hồng rất nhạt, một màng graphene trong suốt chỉ dày một nguyên tử. Bên cạnh đó, graphene còn là vật liệu có diện tích bề mặt lớn nhất [4, 5]. Graphene có khả năng dẫn điện và dẫn nhiệt tốt nhất trong tất cả các vật liệu hiện nay.

Ở dạng tinh khiết, graphene dẫn điện nhanh hơn bất cứ chất nào khác ở nhiệt độ thường. Chuyển động của các điện tử dường như không có khối lượng và với tốc độ gần bằng tốc độ ánh sáng. Điện tử trong graphene có tốc độ gấp 100 lần só với điện tử trong silicon. Chuyển động các điện tử trong graphene không tuân theo phương trình Schodinger mà tuân theo phương trình Dirac cho các hạt không khối lượng như neutrino.

Graphene có thể truyền tải điện năng tốt hơn đồng gấp 1 triệu lần, độ dẫn điện của graphene là 108 (S/m) cao hơn cả bạc. Hơn nữa, các electron đi qua graphene hầu như không gặp điện trở nên ít sinh nhiệt. Tại nhiệt độ phòng, điện trở suất của graphene cỡ 10-6  .cm, nhỏ hơn đồng đến 35% và là điện trở suất thấp nhất tại nhiệt độ phòng. Điện tử tự do trong graphene có độ linh động cao hơn rất nhiều so với các bán dẫn thông thường, có giá trị vào khoảng 200.000 cm2/Vs tại nhiệt độ phòng, trong khi indium khoảng 77.000 cm2/Vs, silicon khoảng 1.

Với cấu trúc đặc biệt, graphene được xem là vật liệu có độ rộng giữa vùng cấm và vùng hóa trị bằng không[4]. Bản thân graphene cũng là chất dẫn nhiệt, độ dẫn nhiệt của nó ở nhiệt độ phòng khoảng 4.K), cho phép nhiệt đi qua và phát tán rất nhanh. Độ dẫn nhiệt trên cao hơn các dạng cấu trúc khác của cácbon như CNTs, than 6 LUAN VAN CHAT LUONG download : add [e-mail] chì, kim cương cũng như các vật liệu khác như vàng, bạc, đồng. Graphene dẫn nhiệt gần như đẳng hướng theo chiều song song với mặt.

Tuy nhiên, không đẳng hướng trong không gian, tính dẫn nhiệt theo mặt song song kém theo chiều vuông góc với mặt phẳng. Với khả năng dẫn nhiệt tốt, graphene sẽ trở thành vật liệu tiềm năng cho các ứng dụng trong nghệ [4]. Graphene được xem là vật liệu có độ bền, độ dẻo và cứng nhất hiện nay. Các số liệu nghiên cứu cho thấy, các tính chất cơ học của graphenen như ứng suất Young, độ đàn hồi, độ dẻo đều rất lớn, mạnh hơn thép vào khoảng 200-300 lần.

Các tấm graphene kích thước 2 – 8 nm có hệ số đàn hồi 1-5 N/m và ứng suất Young 0,5 TPa. Graphene không chỉ bền mà còn rất nhẹ với tỷ trọng 0,77 mg/m2 nhẹ hơn 1000 lần so với 1 m2 giấy. Graphene có cấu trúc mềm dẻo có thể bẻ cong, gập hay cuộn lại [2, 5]. Graphene hoàn toàn không để cho không khí lọt qua.

Lớp màng graphene ngăn cản được cả những phân tử khí nhỏ nhất, không cho chúng lọt qua. Phiến màng đơn ở cấp độ phân tử này có thể kết hợp với những cấu trúc giả vi mô tạo thành lớp vảy cỡ nguyên tử dùng làm lớp màng che phủ thiết bị electron, kích thước lỗ hổng trên bề mặt tấm graphene là 0,64Å [5]. Graphene dễ chế tạo và dễ thay đổi hình dạng và rất trong suốt. Graphene có cấu trúc mềm dẻo như màng chất dẻo và có thể bẻ cong, gập hay cuộn lại.

Nó có nhiều đặc tính của ống nano, nhưng graphene dễ chế tạo và dễ thay đổi hơn ống nano, vì thế có thể được sử dụng nhiều hơn trong việc chế tạo các vật dụng cần các chất liệu tinh vi, dẻo, dễ uốn nắn. Graphene là vật liệu rất trong suốt với độ truyền qua đạt đến 97,7% (đơn lớp). Graphene hầu như trong suốt, nó hấp thụ chỉ 2,3% cường độ ánh sáng, độc lập với bước sóng trong vùng quang học. Như vậy, miếng graphene lơ lửng không có màu sắc [5].

Graphene có nhiều tính chất hóa học ưu việt Graphene có diện tích bề mặt cực lớn (2630 m2/g. tức là 1 g graphene 7 LUAN VAN CHAT LUONG download : add [e-mail] có thể phủ kín bề mặt có diện tích 2630 m2) và bề mặt của graphene có thể hấp thụ, giải hấp thụ các nguyên tử và các phân tử khác nhau (như NO2, NH3, K, v. Điều này cho thấy graphene có tiềm năng rất lớn trong các ứng dụng về cảm biến sinh học, cảm biến hóa học. Sự gắn kết một số lượng lớn các chất hấp thụ, các phần tử sinh học, v.v…trên một đơn vị diện tích, do đó làm tăng độ nhạy, thời gian hồi đáp và độ lọc lọc lựa của các cảm biến[19].

Một số phương pháp chế tạo vật liệu graphene 1. Phương pháp tách cơ học Năm 2004, K. Geim tiến hành thử nghiệm tách graphene từ những tấm graphite nhiệt phân định hướng cao (Highly Oriented Pyrolytic Graphene - HOPG). Nguyên lý của phương pháp này là phá vỡ lực liên kết Van Der Waals tương đối yếu giữa các lớp graphit để tách lấy lớp màng mỏng gồm một vài đơn lớp graphene bằng băng dính.

Ban đầu, tấm graphit được nghiền thành những mảng nhỏ, sau đó được gắn lên bề mặt miếng băng dính “Scotch”, việc này được lặp đi lặp lại nhiều lần nhằm mục đích bóc mỏng dần những lớp graphit cho đến khi chỉ còn lại vài lớp cácbon (graphene). Màng mỏng graphene này được chuyển lên bề mặt đế SiO2 để có thể tiến hành một số phép đo xác định chính xác độ dày của nó. Phương pháp bóc tách cơ học có hạn chế đó là chất lượng màng graphene không đồng đều, ảnh hưởng đến tính chất điện tử, đồng thời không phù hợp trong việc chế tạo màng graphene diện tích lớn. Tuy nhiên phương pháp này gợi mở cho các tiếp cận công nghệ khác nhằm chế tạo graphene số lượng lớn bằng các bóc tách cơ học[5, 12].

Phương pháp Epitaxi nhiệt Ở phương pháp này, người ta sử dụng vật liệu nguồn là silicon carbide (SiC) và thực hiện ở nhiệt độ cao 12500C trong điều kiện chân không siêu cao (UHV) hoặc trong môi trường khí Argon (Ar). Do nhiệt độ cao Si trong tinh thể SiC bốc hơi khỏi bề mặt kéo theo sự phá vỡ cấu trúc SiC ở hai bên, còn lại đơn lớp graphene bên trong. Hạn chế của phương pháp epitaxi là chi phí 8 LUAN VAN CHAT LUONG download : add [e-mail] thiết bị, vận hành cao, sự tương tác mạnh giữa graphene và SiC làm cho việc tách chuyển nó lên bề mặt vật liệu khác rất khó khăn[7, 16].
