Tóm tắt nghiên cứu

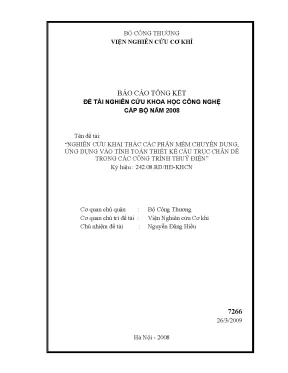

Nghiên cứu “Nghiên cứu khai thác các phần mềm chuyên dụng, ứng dụng vào tính toán thiết kế cầu trục chân dê trong các công trình thuỷ điện” (Mã số đề tài: 242.RD/HĐ-KHCN) do Viện Nghiên cứu Cơ khí (Bộ Công Thương) chủ trì và Kỹ sư Nguyễn Đăng Hiếu làm chủ nhiệm. Đề tài tập trung giải quyết câu hỏi nghiên cứu cốt lõi: Làm thế nào để làm chủ và tích hợp đồng bộ chuỗi phần mềm kỹ thuật chuyên dụng nhằm tối ưu hóa quá trình tính toán, thiết kế kết cấu và cơ cấu của cầu trục chân dê thủy điện thay thế các phương pháp giải tích truyền thống vốn gây lãng phí vật tư?

Nhóm tác giả đã thiết lập quy trình tích hợp đa công cụ mô phỏng số: SAP2000 (phân tích kết cấu thép không gian), Autodesk Inventor & COSMOS DesignStar (mô hình hóa 3D tham số, tính toán chi tiết máy và phân tích phần tử hữu hạn - FEA), cùng MSC.visualNastran (mô phỏng động lực học và kiểm tra ổn định chống lật). Quy trình được xây dựng dựa trên phương pháp tính toán theo trạng thái giới hạn và tuân thủ các hệ thống tiêu chuẩn quốc tế nghiêm ngặt như FEM, DIN 19704, TCXDVN 285:2002.

Kết quả nghiên cứu đã được áp dụng thành công trong việc tính toán, kiểm nghiệm và hoàn thiện toàn bộ bộ bản vẽ thiết kế kỹ thuật cho Cầu trục chân dê Cửa nhận nước (tải trọng 2x50 + 2x10 + 5 tấn, khẩu độ 19 m, chiều cao nâng 72 m) tại công trình Thủy điện Bản Chát. Thành công này tạo tiền đề vững chắc cho việc nâng cao tỷ lệ nội địa hóa thiết bị cơ khí thủy công tại Việt Nam, rút ngắn thời gian và giảm thiểu chi phí thiết kế chế tạo.

Bối cảnh và tầm quan trọng

Trong chiến lược công nghiệp hóa và hiện đại hóa, chương trình nội địa hóa thiết bị cho các nhà máy thủy điện tại Việt Nam đóng vai trò then chốt nhằm giảm phụ thuộc vào ngoại tệ, nâng cao năng lực tự chủ công nghệ của ngành cơ khí chế tạo trong nước. Trong hệ thống thiết bị cơ khí thủy công, cầu trục chân dê là một trong những hạng mục phức tạp và quan trọng bậc nhất, chịu trách nhiệm nâng hạ cửa van sửa chữa sự cố, lưới chắn rác, gầu vớt rác và lắp đặt các thiết bị siêu trường siêu trọng ở cửa nhận nước.

Tuy nhiên, thực trạng công tác thiết kế thiết bị nâng hạ thủy công ở Việt Nam thời điểm trước đề tài còn tồn tại nhiều rào cản kỹ thuật lớn:

  • Phương pháp tính toán lạc hậu: Đa phần các đơn vị tư vấn và nhà máy cơ khí chủ yếu áp dụng các công thức kinh nghiệm giải tích cổ điển từ tài liệu Liên Xô cũ. Các phương pháp này buộc phải đơn giản hóa hình học và điều kiện biên, không thể tính toán tổ hợp tải trọng không gian phức tạp, dẫn đến hệ số an toàn bị phóng đại quá mức, kết cấu thừa bền và khối lượng thép tự trọng rất lớn.
  • Thiếu đồng bộ trong ứng dụng công nghệ: Việc ứng dụng các phần mềm CAD/CAE hiện đại trên thế giới diễn ra manh mún, rời rạc; nhân lực cơ khí thuần túy thường thiếu kỹ năng tin học chuyên sâu và ngược lại. Việc phụ thuộc vào thử nghiệm mô hình thu nhỏ truyền thống gây tốn kém chi phí, kéo dài thời gian lặp thiết kế.

Đề tài xuất hiện kịp thời khi hàng loạt dự án thủy điện trọng điểm quốc gia (như Bản Chát, Sơn La, Lai Châu...) bước vào giai đoạn thiết kế và thi công. Việc nghiên cứu làm chủ mô hình phát triển ảo (Virtual Prototyping) thông qua các phần mềm chuyên dụng tạo bước đột phá trong việc nâng cao độ tin cậy, giảm giá thành thiết bị và thúc đẩy sự hội nhập quốc tế của ngành cơ khí Việt Nam.

Methodology và approach

Nhóm nghiên cứu xây dựng một cách tiếp cận khoa học toàn diện, kết hợp chặt chẽ giữa lý thuyết cơ học kết cấu, phương pháp giải tích số và mô phỏng số học 3D đa vật thể.

       [Thông số đầu vào]
[Kiểm chứng & Xuất hồ sơ kỹ thuật]

Phương pháp luận của đề tài bao gồm các bước tiếp cận sau:

  1. Chuẩn hóa khung tiêu chuẩn tính toán: Đề tài áp dụng triệt để Phương pháp Trạng thái Giới hạn (Limit State Design) theo tiêu chuẩn xây dựng TCXDVN 285:2002, tiêu chuẩn thiết bị thủy công DIN 19704, kết hợp với quy chuẩn thiết bị nâng Châu Âu FEM (Federation Europeenne de la Manutention) và TCVN 4244-2005. Kết cấu được kiểm soát qua hai nhóm trạng thái: Trạng thái giới hạn thứ nhất (cường độ, ổn định cục bộ và ổn định tổng thể dưới các tổ hợp tải trọng cơ bản/đặc biệt có xét tới gió bão $28\text{ m/s}$ và động đất) và Trạng thái giới hạn thứ hai (độ võng, chuyển vị đàn hồi $\Delta \le \Delta_{gh}$).
  2. Kỹ thuật mô hình hóa tham số và phân tích chi tiết (CAD/FEA):
    • Sử dụng Autodesk Inventor với công nghệ thiết kế tham số (Parametric Design) và mô-đun Design Accelerator để tự động hóa tính toán các chi tiết máy điển hình (tang quấn cáp, trục truyền, cụm bánh răng hở, ổ lăn, chốt then, mối hàn).
    • Tích hợp COSMOS DesignStar để chia lưới phần tử hữu hạn hỗn hợp (Solid & Shell Mesh), phân tích tập trung ứng suất, bài toán tiếp xúc bề mặt và đánh giá độ bền mỏi dưới tải trọng chu kỳ.
  3. Phân tích kết cấu khung không gian bằng SAP2000: Xây dựng mô hình 3D dầm hộp liên kết hàn và hệ thanh giàn, gán đầy đủ 6 bậc tự do tại các nút, thiết lập các ma trận độ cứng kéo-nén, uốn, cắt, xoắn và khai báo các trường hợp tổ hợp tải trọng bất lợi nhất.
  4. Mô phỏng động lực học đa vật thể với MSC.visualNastran: Thiết lập các ràng buộc động học (Constraints), tọa độ tiếp xúc (Coords), mô phỏng cơ cấu tời nâng khi mở van, phanh hãm đột ngột và đánh giá phản lực động lên hệ đường ray di chuyển.
  5. Kiểm chứng chéo và đánh giá độ tin cậy: So sánh đối chiếu kết quả mô phỏng số với phương pháp giải tích truyền thống và các số liệu kiểm chứng từ đề tài cầu trục tương đương ($2\times63/2\times10\text{ tấn}$ Thủy điện A) nhằm bảo đảm sai số nằm trong giới hạn cho phép của quy phạm.

Phát hiện chính

Nghiên cứu mang lại nhiều phát hiện kỹ thuật và giá trị thực nghiệm quan trọng đối với kỹ nghệ thiết kế cầu trục chân dê:

  • Tối ưu hóa khối lượng và phân bố ứng suất vượt trội: So với phương pháp tính toán giải tích cổ điển vốn thường tạo ra các tiết diện dầm quá khổ, việc phân tích phần tử hữu hạn trên SAP2000 cho thấy sự phân bố nội lực thực tế không đồng đều. Nhờ đó, các kỹ sư có thể tối ưu bề dày tấm thép của dầm hộp chịu lực, giảm đáng kể khối lượng thép chế tạo khung dầm mà vẫn đảm bảo hệ số an toàn theo tiêu chuẩn FEM.
  • Xác định chính xác các điểm tập trung ứng suất nguy hiểm bằng COSMOS: Tại các vị trí chuyển tiếp tiết diện phức tạp như móc treo tải, tai treo xilanh, cụm ổ đỡ tang cáp và mối ghép then, ứng suất tập trung cục bộ cao hơn đáng kể so với tính toán trung bình theo công thức kinh nghiệm. COSMOS DesignStar đã giúp nhận diện chính xác các "điểm nóng" (hot-spots) này để gia cường cục bộ thay vì tăng kích thước toàn bộ cụm chi tiết.
  • Độ chính xác cao trong đánh giá ổn định lật và tải trọng động: Thông qua mô phỏng trên MSC.visualNastran, đề tài chỉ ra rằng dưới tác động của vận tốc gió làm việc ($20\text{ m/s}$) và gió bão cực đại ($28\text{ m/s}$ khi dừng hoạt động), phản lực bánh xe lên ray có sự thay đổi đột ngột. Việc mô phỏng chính xác trạng thái động lực học giúp tính toán chính xác lực giữ của hệ thống kẹp ray chống trôi tự động.
  • Tính khả thi của quy trình thiết kế "ảo" khép kín: Khẳng định sự tương thích dữ liệu hoàn hảo giữa Autodesk Inventor, COSMOS và SAP2000 giúp giảm tới $60%$ thời gian hiệu chỉnh mô hình. Khi có sự thay đổi về kích thước lắp ghép, công nghệ thích nghi (Adaptive Design) tự động cập nhật các chi tiết liên quan, loại bỏ các lỗi xung đột hình học trước khi đưa vào chế tạo thực tế.
  • Hiện thực hóa thành công trên thiết bị thực tế: Đề tài đã hoàn thành bộ hồ sơ tính toán và bản vẽ thiết kế chi tiết cho Cầu trục chân dê Cửa nhận nước Thủy điện Bản Chát với các thông số ấn tượng: tải trọng nâng móc chính $2\times50\text{ tấn}$, móc phụ $2\times10\text{ tấn}$, palăng monoray $5\text{ tấn}$, chiều cao nâng hạ tới $72\text{ m}$, công suất tiêu thụ $159\text{ kW}$.

Đóng góp khoa học

1. Đóng góp về mặt lý thuyết và phương pháp luận

  • Chuẩn hóa quy trình thiết kế CAE cho thiết bị nâng hạ hạng nặng: Đề tài là công trình tiên phong tại Việt Nam tích hợp đầy đủ chuỗi công cụ CAD/CAE/FEM vào thiết kế cầu trục chân dê thủy điện theo phương pháp trạng thái giới hạn.
  • Hoàn thiện phương pháp mô hình hóa liên kết hỗn hợp: Đưa ra phương pháp luận chuẩn xác trong việc chuyển đổi từ bài toán kết cấu thực tế sang sơ đồ phần tử hữu hạn (kết hợp phần tử thanh Frame, phần tử tấm vỏ Shell, và phần tử khối Solid).

2. Đóng góp về mặt thực tiễn và công nghệ

  • Sản phẩm ứng dụng trực tiếp: Cung cấp bộ hồ sơ thuyết minh tính toán và bản vẽ thiết kế chung đạt chuẩn quốc tế cho Cầu trục chân dê Thủy điện Bản Chát, sẵn sàng đưa vào chế tạo trong nước.
  • Tiết kiệm chi phí đầu tư: Giúp các viện nghiên cứu và doanh nghiệp cơ khí trong nước tiết kiệm hàng trăm nghìn USD chi phí thuê chuyên gia nước ngoài và chi phí mua các gói phần mềm không đồng bộ.

3. Ý nghĩa đối với chính sách và công nghiệp

  • Đóng góp trực tiếp vào mục tiêu nâng cao tỷ lệ nội địa hóa thiết bị cơ khí thủy công lên trên $60 - 70%$, nâng cao vị thế và năng lực cạnh tranh của ngành cơ khí chế tạo Việt Nam trong giai đoạn hội nhập.

Đối tượng quan tâm

Báo cáo nghiên cứu này mang lại giá trị tham khảo chuyên môn sâu sắc cho nhiều nhóm đối tượng:

  • Kỹ sư thiết kế cơ khí và kết cấu: Các kỹ sư làm việc trong lĩnh vực thiết kế thiết bị nâng chuyển, cầu trục, cổng trục, kết cấu thép công trình thủy lợi - thủy điện, khai thác khoáng sản và cảng biển.
  • Các doanh nghiệp chế tạo cơ khí: Các nhà máy, tổng công ty chế tạo thiết bị cơ khí thủy công (như NARIME, Cơ khí Quang Trung, Lilama, Vinashin...) cần áp dụng quy trình tính toán tối ưu nhằm hạ giá thành sản phẩm và nâng cao năng lực đấu thầu.
  • Viện nghiên cứu và Trường đại học: Giảng viên, nhà nghiên cứu, học viên cao học và sinh viên các chuyên ngành Cơ kỹ thuật, Kỹ thuật Cơ khí, Máy xây dựng - Xây dựng Thủy điện sử dụng làm tài liệu tham khảo giảng dạy về ứng dụng FEM/CAE trong thiết kế máy.
  • Chủ đầu tư và Ban quản lý dự án thủy điện: Cung cấp cơ sở khoa học để thẩm định thiết kế, kiểm tra tính an toàn và độ bền của thiết bị cơ khí thủy công trước khi nghiệm thu, vận hành.

FAQ (Câu hỏi thường gặp)

1. Phát hiện quan trọng nhất của đề tài là gì?

Phát hiện quan trọng nhất là việc chứng minh tính ưu việt của phương pháp tính toán trạng thái giới hạn thông qua mô hình số (FEM) so với phương pháp giải tích truyền thống, giúp loại bỏ lượng kết cấu "thừa bền", giảm đáng kể khối lượng vật liệu thép mà vẫn đảm bảo tuyệt đối an toàn chịu lực và ổn định động học dưới mọi điều kiện thời tiết khắc nghiệt.

2. Phương pháp nghiên cứu của đề tài có điểm gì đặc biệt?

Đề tài xây dựng một quy trình làm việc tích hợp đa nền tảng liên hoàn: Sử dụng Autodesk Inventor để thiết kế tham số 3D, COSMOS DesignStar để phân tích ứng suất chi tiết máy, SAP2000 để giải bài toán kết cấu khung không gian và MSC.visualNastran để mô phỏng chuyển động thực tế.

3. Kết quả nghiên cứu có thể khái quát hóa (generalize) cho các công trình khác không?

Có. Quy trình và thuật toán tính toán thiết kế trong đề tài có thể áp dụng trực tiếp cho tất cả các loại cầu trục, cổng trục chân dê, cần trục tháp, cổng trục container tại các công trình thủy lợi, thủy điện, nhiệt điện, cảng biển và đóng tàu trên toàn quốc.

4. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Các bước tiếp theo bao gồm: mở rộng nghiên cứu sang phân tích độ bền mỏi dưới tải trọng địa chấn phức tạp, tự động hóa tối ưu hóa kích thước mặt cắt dầm bằng thuật toán di truyền (Genetic Algorithm), và tích hợp cảm biến đo kiểm thực tế (Strain Gauge) trên công trình để hiệu chỉnh mô hình số theo thời gian thực (Digital Twin).

5. Lợi ích thực tế lớn nhất mang lại cho doanh nghiệp là gì?

Rút ngắn hơn $50%$ thời gian thiết kế, giảm chi phí chế tạo mẫu thử, tối ưu hóa khối lượng nguyên vật liệu kim loại và hoàn toàn tự chủ công nghệ thiết kế, không còn phụ thuộc vào việc chuyển giao kỹ thuật đắt đỏ từ nước ngoài.

Kết luận

Đề tài nghiên cứu khoa học cấp Bộ của Viện Nghiên cứu Cơ khí do KS. Nguyễn Đăng Hiếu chủ nhiệm đã làm chủ thành công hệ thống phần mềm chuyên dụng hàng đầu thế giới (SAP2000, Inventor, COSMOS, MSC.visualNastran) trong tính toán, thiết kế cầu trục chân dê thủy điện. Báo cáo không chỉ giải quyết triệt để bài toán tối ưu hóa kết cấu và nâng cao độ an toàn chịu lực theo tiêu chuẩn quốc tế mà còn trực tiếp tạo ra bộ sản phẩm thiết kế chất lượng cao cho Thủy điện Bản Chát. Đây là tài liệu khoa học - công nghệ có giá trị ứng dụng thực tiễn to lớn, mở ra hướng đi bền vững cho tiến trình tự chủ thiết kế và nội địa hóa thiết bị công nghiệp nặng tại Việt Nam.
