Tổng quan luận án

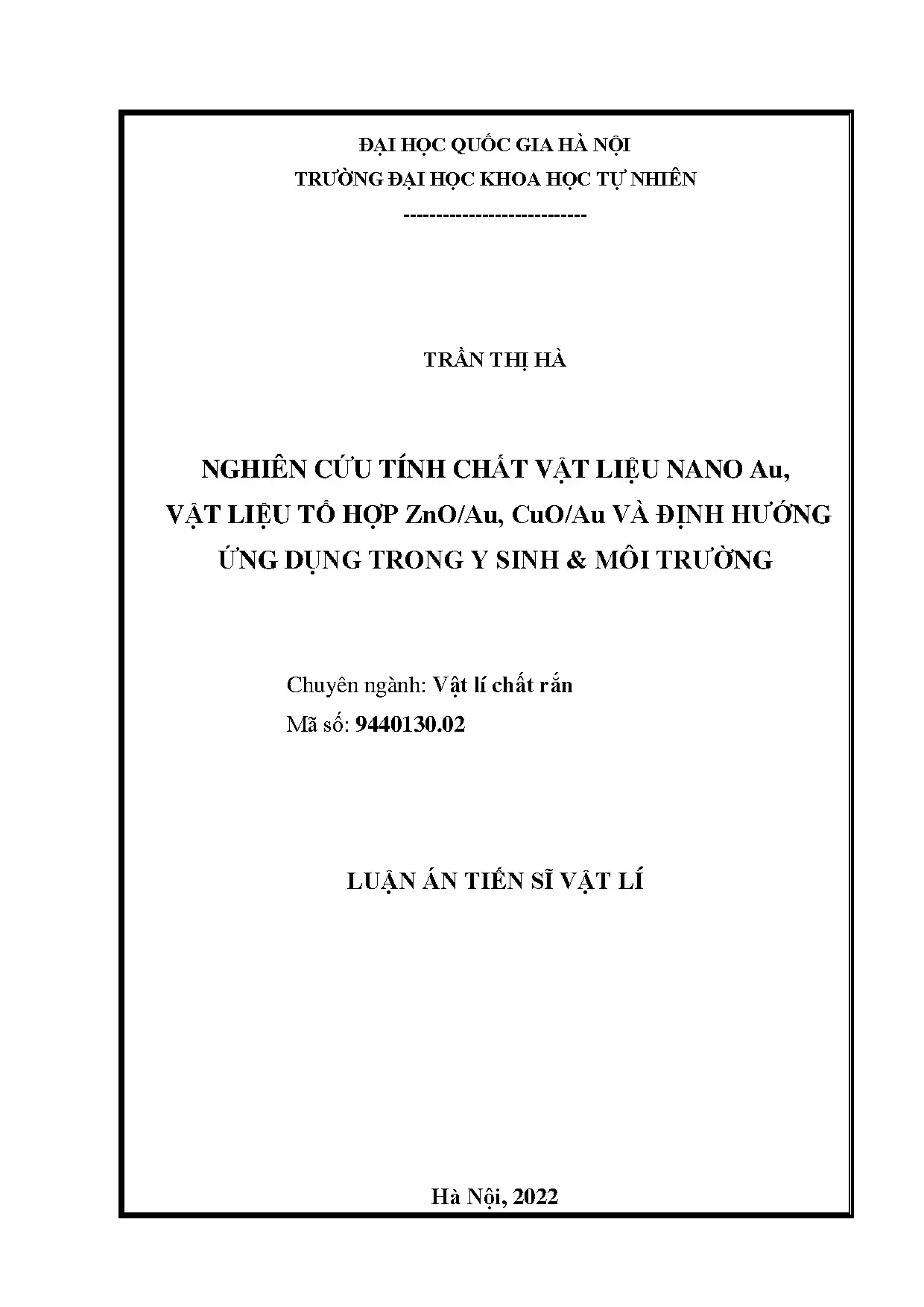

Luận án tiến sĩ với đề tài "Nghiên cứu tính chất vật liệu nano Au, vật liệu tổ hợp ZnO/Au, CuO/Au và định hướng ứng dụng trong y sinh & môi trường" được thực hiện bởi nghiên cứu sinh Trần Thị Hà, dưới sự hướng dẫn khoa học của GS. Bạch Thành Công và TS. Phạm Nguyên Hải tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội (chuyên ngành Vật lí chất rắn, mã số 9440130.02, bảo vệ năm 2022).

Tính cấp thiết và khoảng trống nghiên cứu

Quang phổ tán xạ Raman là phương pháp phân tích quang học dựa trên các mode dao động đặc trưng của phân tử, sở hữu nhiều ưu điểm như không phá hủy mẫu, thời gian đo nhanh và độ chọn lọc cao đối với các hợp chất hữu cơ. Tuy nhiên, cường độ tán xạ Raman tự nhiên có tiết diện rất nhỏ (chỉ khoảng 1 photon bị tán xạ trong $10^6$–$10^8$ photon chiếu tới), gây khó khăn khi phát hiện các chất ở nồng độ vết. Kỹ thuật tán xạ Raman tăng cường bề mặt (SERS - Surface Enhanced Raman Scattering) ra đời nhằm khắc phục hạn chế này bằng cách khuếch đại tín hiệu lên nhiều bậc độ lớn.

Các đế SERS truyền thống dựa trên hạt nano kim loại quý (Au, Ag) phân tán ngẫu nhiên trên bề mặt phẳng thường gặp hiện tượng kết tụ hạt khi nhỏ giọt dung dịch phân tích, dẫn đến mật độ điểm tăng cường (hot spot) không đồng đều, độ lặp lại thấp và hạn chế phân tích định lượng. Mặt khác, các phương pháp chế tạo đế nano trật tự bằng kỹ thuật quang khắc chùm điện tử (electron beam lithography) tuy có độ lặp lại cao nhưng quy trình phức tạp và chi phí đắt đỏ. Nhằm giải quyết các thách thức trên, luận án tập trung phát triển các hệ vật liệu nanocomposite dị thể giữa chất bán dẫn cấu trúc một chiều (1D) như thanh nano ZnO, dây nano CuO và kim loại plasmonic Au thông qua các phương pháp vật lý và hóa - lý đơn giản, giá thành thấp, cho phép kiểm soát trật tự hình thái, tăng mật độ hot spot, nâng cao độ lặp lại của tín hiệu SERS và tận dụng tính chất quang xúc tác của bán dẫn để tái sử dụng đế.

Mục tiêu nghiên cứu

Luận án xác định 4 mục tiêu nghiên cứu cụ thể:

  1. Chế tạo hệ vật liệu nano vàng trên đế kính và nano vàng phân bố trên màng bán dẫn ZnO.
  2. Chế tạo một số vật liệu nanocomposite bán dẫn (ZnO, CuO) và kim loại vàng.
  3. Nghiên cứu mối liên hệ giữa điều kiện chế tạo và tính chất vật lý của vật liệu đã chế tạo.
  4. Sử dụng đế Raman tăng cường bề mặt trên cơ sở vật liệu đã chế tạo để phát hiện một số chất ở nồng độ thấp (Methylene Blue, Amoxicillin, Glucose) nhằm định hướng ứng dụng trong y sinh và môi trường.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu:
    • Hệ màng nano Au trên đế thủy tinh và cấu trúc nano Au phân bố trên màng mỏng ZnO.
    • Hệ thanh nanocomposite ZnO/Au chế tạo trên đế mạch in (PCB) phủ đồng.
    • Hệ dây nano lõi/vỏ CuO/Au chế tạo từ lá đồng.
    • Các phân tử thử nghiệm đánh giá hiệu ứng SERS: chất màu hữu cơ Methylene Blue (MB), thuốc kháng sinh Amoxicillin (AMX), và phân tử sinh học Glucose.
  • Phạm vi nghiên cứu:
    • Về không gian thực nghiệm: Nghiên cứu thực nghiệm chế tạo và phân tích đặc trưng quang - điện tử, hình thái cấu trúc tại các phòng thí nghiệm thuộc Khoa Vật lý, Trung tâm Khoa học Vật liệu – Trường Đại học Khoa học Tự nhiên, Đại học Quốc gia Hà Nội.
    • Về phương pháp tiếp cận: Hướng tiếp cận thực nghiệm vật lý kết hợp phân tích mô hình điện từ học và truyền điện tích.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trong nước và quốc tế

Hiện tượng SERS được Fleischman và cộng sự phát hiện lần đầu vào năm 1974 trên điện cực bạc được làm nhám bằng chu kỳ oxi hóa - khử đối với phân tử pyridin. Ngay sau đó, Jeanmarie và Van Duyne (1977), Albrecht và Creighton (1977) đã chỉ ra rằng hệ số tăng cường tín hiệu có thể đạt tới bậc $10^6$, không thể giải thích đơn thuần bằng sự gia tăng diện tích tiếp xúc mà do các cơ chế tăng cường trường điện từ (Electromagnetic Enhancement - EM) và tăng cường hóa học (Chemical Enhancement/Charge Transfer - CT).

Tại Việt Nam, các nhóm nghiên cứu đã triển khai SERS trên nhiều cấu trúc đế khác nhau:

  • Nhóm GS. Đào Trần Cao nghiên cứu hạt nano Ag, Au lắng đọng trên đế silicon để nhận biết Rhodamine B và thuốc trừ sâu paraquat ở nồng độ thấp.
  • Nhóm PGS. Lê Văn Vũ nghiên cứu cấu trúc dây micro/nano Si đính kim loại quý bằng phương pháp ăn mòn để phát hiện thuốc bảo vệ thực vật (carbendazim) và thuốc diệt cỏ.
  • Nhóm PGS. Nguyễn Thế Bình nghiên cứu phát hiện dư lượng kháng sinh tetracycline trong thực phẩm.
  • Nhóm tác giả Nguyễn Thị Thái An chế tạo đế SERS bằng hạt nano kim loại phủ trên đế Si.

Trên thế giới, các tiếp cận đối với phân tử có tiết diện tán xạ nhỏ và ái lực yếu như glucose đã được Van Duyne và cộng sự (2006) đề xuất; Shafer-Peltier đưa ra giải pháp chức năng hóa bề mặt kim loại bằng các gốc thiol kiềm; nhóm Torul (2015) sử dụng màng giấy gắn hai đơn lớp tự tổ hợp decanethiol/mercaptohexanol để nhận biết glucose ở nồng độ $10^{-3}$ đến $10^{-4}$ M. Đối với vật liệu nanocomposite dị thể bán dẫn/kim loại quý, Jiang và cộng sự (2017) chế tạo tổ hợp $\text{Au-TiO}_2$ nhận biết 4-ATP có khả năng tái sử dụng. Năm 2022, các công bố quốc tế ghi nhận tấm nano ZnO đính hạt Ag nhận biết MB ở $10^{-9}$ M, Rhodamine B ở $10^{-11}$ M, và nhóm Yang nghiên cứu dây nano CuO/Ag phát hiện MB ở nồng độ $10^{-9}$ M.

Khoảng trống luận án lựa chọn giải quyết

Mặc dù đã có nhiều công trình nghiên cứu về đế SERS kim loại và composite, các hạn chế lớn về độ suy giảm tín hiệu do chất hoạt động bề mặt, sự thiếu ổn định hình thái, chi phí chế tạo cao và độ lặp lại chưa đồng đều giữa các điểm đo vẫn tồn tại. Luận án lựa chọn giải quyết khoảng trống này bằng cách:

  1. Phát triển quy trình chế tạo thanh nano ZnO bằng phương pháp thủy nhiệt kết hợp hiệu ứng pin điện hóa galvanic giúp định hướng và tăng mật độ mọc thẳng đứng với chi phí thấp.
  2. Ứng dụng phương pháp oxi hóa nhiệt đơn giản trên lá đồng để tạo dây nano CuO mật độ cao, sau đó phủ vỏ Au đồng đều bằng phún xạ dòng điện một chiều (DC sputtering) nhằm tạo cấu trúc lõi/vỏ 1D.
  3. Làm rõ sự tương quan giữa thông số phún xạ/ủ nhiệt với kích thước hạt, khoảng cách khe hở (nanogap), độ dày lớp vỏ kim loại đối với hiệu ứng cộng hưởng plasmon bề mặt định xứ (LSP) và quá trình truyền điện tích (CT).

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và khung phân tích

Luận án sử dụng nền tảng lý thuyết quang phổ dao động phân tử kết hợp lý thuyết plasmonic bề mặt và tiếp xúc dị thể kim loại - bán dẫn:

  • Tán xạ Raman cổ điển và lượng tử: Mô hình hai quả cầu liên kết đàn hồi tuân theo định luật Hooke với khối lượng rút gọn $\mu = \frac{m_1 m_2}{m_1 + m_2}$ và tần số dao động $\nu_m = \frac{1}{2\pi}\sqrt{\frac{K}{\mu}}$. Sự tán xạ Stokes xuất hiện khi photon tới tương tác với đám mây điện tử tạo trạng thái ảo và truyền năng lượng làm phân tử chuyển lên trạng thái dao động kích thích cao hơn.
  • Mô hình điện tử tự do Drude và Plasmon: Tần số plasma khối $\omega_p$ được xác định bởi công thức $\omega_p = \sqrt{\frac{n e^2}{\varepsilon_0 m_e}}$.
Vật liệu Nồng độ electron $n$ ($\text{cm}^{-3}$) Năng lượng $\hbar\omega_p$ (eV) Bước sóng $\lambda_p$ ($\mu\text{m}$)
Au $5,9 \times 10^{22}$ 9,0 0,14
Ag $5,9 \times 10^{22}$ 9,0 0,14
Al $1,8 \times 10^{23}$ 15,6 0,08
Cu $8,5 \times 10^{22}$ 7,9 0,16
GaAs $1,0 \times 10^{16}$ 14,0 86,0
Si $1,0 \times 10^{16}$ 8,0 150,0
AZO $1,0 \times 10^{21}$ 1,9 0,7
  • Cơ chế tăng cường trường điện từ (EM): Dựa trên nghiệm giải tích và xấp xỉ tĩnh điện của phương trình Maxwell đối với hạt hình cầu và hình trụ khi kích thước hạt nhỏ hơn nhiều bước sóng kích thích ($d \ll \lambda$). Điều kiện cộng hưởng plasmon bề mặt định xứ đạt được khi phần thực của hằng số điện môi thỏa mãn $\text{Re}(\varepsilon) = -\varepsilon_M$ (đối với hình trụ) hoặc $\text{Re}(\varepsilon) = -2\varepsilon_M$ (đối với hình cầu). Hiệu ứng khoảng trống (gap effect) giữa hai cấu trúc nano liền kề tạo ra hệ số tăng cường cường độ trường nội tại (LFIEF) có thể đạt bậc $10^5$ ở khoảng cách $\sim 1\text{ nm}$.
  • Cơ chế tăng cường hóa học (CT): Sự dịch chuyển điện tích qua lại giữa mức năng lượng xen phủ của chất bán dẫn (ZnO, CuO), kim loại quý (Au) và các orbital phân tử (HOMO, LUMO) của chất phân tích, hỗ trợ bởi hiệu ứng bẫy ánh sáng và cộng hưởng Mie trong cấu trúc nano bán dẫn.

Phương pháp nghiên cứu thực nghiệm

Luận án là công trình nghiên cứu thuần túy theo phương pháp thực nghiệm vật lý, bao gồm các quy trình công nghệ và kỹ thuật đo đạc:

Nhóm phương pháp Kỹ thuật / Thiết bị cụ thể Mục đích sử dụng trong luận án
Tổng hợp vật liệu Thủy nhiệt hỗ trợ pin Galvanic Phát triển thanh nano ZnO định hướng trên đế Cu với điện cực đối (Al, In, Sn)
Oxi hóa nhiệt (Lò nung kiểm soát XMTD-6006) Phát triển dây nano CuO trên lá Cu ở 500 °C trong môi trường không khí
Phún xạ DC (JEOL JFC-1200) Lắng đọng màng mỏng Au và lớp vỏ Au lên cấu trúc ZnO, CuO
Xử lý nhiệt / Ủ nhiệt Tạo đảo hạt nano Au từ màng liên tục trên đế kính và màng ZnO
Phân tích cấu trúc & hình thái Nhiễu xạ tia X - XRD (Siemens D5005) Xác định cấu trúc tinh thể, pha vật liệu và định hướng tinh thể học
FESEM (Nova NanoSEM 450) & EDS Quan sát hình thái bề mặt, kích thước cấu trúc và phân bố nguyên tố
HRTEM & TEM Khảo sát chi tiết cấu trúc vi mô, cấu trúc lõi/vỏ và khoảng cách mặt mạng
Quang phổ XPS Phân tích trạng thái liên kết hóa trị và mức năng lượng Cu 2p, Au 4f
Phân tích quang học & SERS Hệ tán xạ Raman (LabRAM HR800) Đo phổ Raman, đánh giá hệ số tăng cường SERS của MB, AMX, Glucose
Quang phổ huỳnh quang PL (FL3-22) Khảo sát phổ phát xạ bờ vùng và sai hỏng mạng trong ZnO/Au
Quang phổ UV-Vis & Phản xạ khuếch tán Xác định vùng hấp thụ plasmon và bờ hấp thụ của bán dẫn

Nội dung chính theo từng chương

Chương 1: Tổng quan về vật liệu nanocomposite bán dẫn/kim loại quý và hiệu ứng tán xạ Raman tăng cường bề mặt

Chương này tổng kết lý thuyết cơ bản về tán xạ ánh sáng, tán xạ Rayleigh, tán xạ Raman Stokes và Anti-Stokes. Luận án phân tích sâu hai cơ chế tăng cường tín hiệu SERS:

  1. Cơ chế điện từ (EM): Dựa trên cộng hưởng plasmon bề mặt định xứ của các hạt nano kim loại đơn lẻ và hệ hạt tương tác. Phân tích chi tiết hiệu ứng kích thước hạt, hiệu ứng hình dạng (hiệu ứng cột thu lôi tại các góc nhọn của hạt tam giác làm LFIEF tăng hơn 4 bậc) và hiệu ứng khoảng cách (khi khoảng cách giữa hai hạt giảm từ 20 nm xuống 1 nm, cộng hưởng plasmon liên kết bị dịch đỏ và LFIEF tại tâm tăng vọt).
  2. Cơ chế hóa học (CT): Sự chuyển dịch điện tích giữa bán dẫn, kim loại và phân tử hấp phụ dưới tác dụng của bức xạ kích thích. Chương 1 cũng tổng quan tính chất vật lý của vật liệu bán dẫn ZnO (cấu trúc lục giác wurtzite, vùng cấm thẳng rộng $E_g \approx 3,37\text{ eV}$), CuO (cấu trúc đơn tà monoclinic, bán dẫn loại p, $E_g \approx 1,2\text{ eV}$) và các kim loại quý plasmonic (Au, Ag).

Chương 2: Các phương pháp thực nghiệm

Chương 2 trình bày chi tiết quy trình chế tạo 4 hệ mẫu vật liệu khảo sát:

  1. Nano Au trên đế phẳng: Phún xạ màng Au lên đế thủy tinh với các mốc thời gian từ 10 s đến 70 s, sau đó ủ nhiệt trong lò để tạo các đảo hạt nano.
  2. Nano Au trên màng ZnO: Lắng đọng màng mỏng ZnO lên đế thủy tinh, phún xạ Au (thời gian 30 s và 40 s) và ủ nhiệt.
  3. Thanh nanocomposite ZnO/Au: Sử dụng cơ chế pin galvanic tự cấp thế giữa đế bảng mạch in (PCB) phủ Cu và điện cực đối (Al, In, hoặc Sn) đặt trong dung dịch muối kẽm ở 90 °C trong 3 giờ để tạo mảng thanh nano ZnO, sau đó phún xạ Au lên bề mặt thanh với các thời gian 10 s, 30 s, 60 s, 120 s.
  4. Dây nano lõi/vỏ CuO/Au: Oxi hóa nhiệt lá đồng ở nhiệt độ 500 °C trong các khoảng thời gian 30, 60, 120, 150 phút để tạo mạng lưới dây nano CuO đồng đều. Sau đó phún xạ vỏ Au với độ dày kiểm soát từ 20 nm đến 240 nm. Chương này cũng mô tả chi tiết nguyên lý và thông số kỹ thuật của các thiết bị đo đạc đặc trưng: Siemens D5005 (XRD), Nova NanoSEM 450 (SEM/EDS), LabRAM HR800 (Raman), FL3-22 (PL) và hệ phổ hấp thụ quang học.

Chương 3: Tính chất và khả năng tăng cường Raman của cấu trúc nano vàng trên đế phẳng

  • Khảo sát hệ nano Au trên đế thủy tinh: Ảnh SEM cho thấy khi thời gian phún xạ tăng từ 10 s đến 70 s, sau khi ủ nhiệt màng mỏng chuyển thành các đảo hạt nano Au phân bố đều. Thời gian phún xạ 30 s và 40 s tạo ra mật độ hạt và kích thước khe hở tối ưu cho cộng hưởng LSP. Phổ hấp thụ UV-Vis xuất hiện đỉnh cộng hưởng plasmon bề mặt đặc trưng của Au.
  • Khảo sát khả năng tăng cường Raman: Thử nghiệm với chất màu chuẩn Methylene Blue (MB) nồng độ $10^{-7}\text{ M}$. Cường độ các đỉnh dao động Raman đặc trưng của MB tại $1622\text{ cm}^{-1}$ và $1390\text{ cm}^{-1}$ đạt giá trị cao nhất tại mẫu có thời gian phún xạ 30 s và 40 s.
  • Khảo sát hệ nano Au trên màng ZnO: Giản đồ XRD xác nhận sự tồn tại của pha tinh thể ZnO và Au. Phổ Raman của MB $10^{-7}\text{ M}$ đo trên đế $\text{ZnO/Au}$ cho cường độ tăng cường cao hơn so với đế Au trên thủy tinh ở cùng điều kiện chế tạo, minh chứng cho sự đóng góp bổ trợ của màng bán dẫn ZnO trong việc tăng cường tín hiệu.

Chương 4: Tính chất và khả năng tăng cường Raman của thanh nanocomposite ZnO/Au

  • Cấu trúc thanh nano ZnO: Phương pháp pin galvanic cho phép điều khiển hình thái thanh ZnO thông qua việc lựa chọn điện cực đối. Sử dụng điện cực Al cho mật độ và độ định hướng thanh nano đồng đều nhất. Giản đồ XRD xác nhận cấu trúc tinh thể wurtzite mọc ưu tiên theo trục c dọc theo hướng (002).
  • Cấu trúc tổ hợp ZnO/Au: Ảnh TEM và phổ EDS xác nhận các hạt nano Au bám đều dọc theo thân và đỉnh thanh nano ZnO. Phổ huỳnh quang (PL) cho thấy khi phủ nano Au, cường độ phát xạ bờ vùng tử ngoại của ZnO được tăng cường mạnh trong khi phát xạ sai hỏng vùng khả kiến bị dập tắt, chứng minh quá trình truyền điện tử hiệu quả giữa kim loại và bán dẫn.
  • Khả năng tăng cường Raman và tái sử dụng:
    • Đế thanh nano $\text{ZnO/Au}$ phún xạ Au trong 30 s cho tín hiệu SERS đối với MB nồng độ $10^{-7}\text{ M}$ mạnh nhất. Khảo sát dải nồng độ MB cho thấy đế có độ nhạy cao và đường chuẩn tuyến tính tốt.
    • Khảo sát chu trình tái sử dụng: Nhờ hoạt tính quang xúc tác của thanh nano ZnO dưới bức xạ ánh sáng, đế $\text{ZnO/Au}$ có khả năng tự làm sạch hoàn toàn các phân tử MB bám trên bề mặt sau chu trình chiếu sáng, cho phép tái sử dụng đế nhiều lần mà vẫn duy trì cường độ tín hiệu SERS ổn định.

Chương 5: Tính chất và khả năng tăng cường Raman của dây nano lõi/vỏ CuO/Au

  • Tối ưu hóa chế tạo dây nano CuO và CuO/Au: Quá trình oxi hóa nhiệt lá đồng ở 500 °C trong 120 phút (2 giờ) tạo ra mạng lưới dây nano CuO có chiều dài, mật độ và độ che phủ tối ưu. Ảnh SEM, HRTEM, phân tích mapping EDS và phổ XPS (vùng Cu 2p và Au 4f) xác nhận cấu trúc lõi/vỏ liên tục với lớp vỏ Au bao bọc đồng đều xung quanh lõi dây CuO.
  • Khả năng tăng cường Raman của đế CuO/Au:
    • Khảo sát các độ dày vỏ Au (20, 40, 80, 160, 240 nm) cho thấy độ dày vỏ tối ưu là 120 nm (đạt được khi nung CuO ở 500 °C trong 2 giờ và phún xạ Au).
    • Đế $\text{CuO/Au}$ phát hiện MB ở nồng độ cực thấp $10^{-10}\text{ M}$ (trong khi dây CuO nguyên bản chỉ đo được ở nồng độ cao $10^{-3}\text{ M}$). Đồ thị biểu diễn cường độ đỉnh $1624\text{ cm}^{-1}$ theo logarit nồng độ MB cho độ tuyến tính cao. Phép đo SERS tại 15 điểm ngẫu nhiên trên bề mặt đế cho độ lệch chuẩn tương đối (RSD) rất nhỏ, chứng minh độ lặp lại và độ đồng nhất cao của đế SERS 1D.
  • Định hướng ứng dụng y sinh và môi trường:
    • Nhận biết kháng sinh Amoxicillin (AMX): Đế $\text{CuO/Au}$ phát hiện rõ ràng các đỉnh dao động đặc trưng của AMX trong dải nồng độ từ $10^{-5}\text{ M}$ xuống đến $10^{-8}\text{ M}$.
    • Nhận biết Glucose: Luận án tiến hành đo phổ Raman của glucose trên đế $\text{CuO/Au}$. Kết quả chỉ ra khi kết hợp quá trình kích thích điện hóa, tín hiệu Raman của phân tử glucose được tăng cường rõ rệt, khắc phục hạn chế về tiết diện tán xạ nhỏ và ái lực yếu của phân tử đường trên bề mặt kim loại.

Kết quả và những đóng góp mới

Những đóng góp mới về mặt khoa học và thực tiễn

  1. Chế tạo thành công cấu trúc nano Au trên đế phẳng và màng ZnO: Đã xác lập quy trình công nghệ kết hợp phún xạ và ủ nhiệt để tạo mảng hạt nano Au có kích thước, mật độ và khoảng cách khe hở điều khiển được; làm rõ ảnh hưởng của điều kiện công nghệ đến hiệu ứng cộng hưởng plasmon bề mặt định xứ và khả năng tăng cường tín hiệu Raman của chất màu MB.
  2. Phát triển đế SERS thanh nanocomposite ZnO/Au đa chức năng: Đã làm chủ phương pháp thủy nhiệt kết hợp hiệu ứng pin galvanic với các điện cực đối khác nhau để tổng hợp thanh nano ZnO định hướng cao, chi phí thấp; chứng minh cơ chế truyền điện tích tại mặt phân giới $\text{ZnO/Au}$ qua phổ huỳnh quang PL; tạo ra đế SERS có độ nhạy cao và khả năng tự làm sạch để tái sử dụng thông qua xúc tác quang.
  3. Chế tạo thành công đế SERS dây nano lõi/vỏ CuO/Au hiệu năng cao: Xác định các thông số tối ưu của quá trình oxi hóa nhiệt lá đồng (500 °C, 120 phút) và độ dày lớp vỏ Au; chế tạo thành công cấu trúc lõi/vỏ có mật độ hot spot cao dọc theo thân dây 1D, đạt giới hạn phát hiện MB tới $10^{-10}\text{ M}$ với độ lặp lại tốt trên 15 điểm đo.
  4. Định hướng ứng dụng thực tế trong y sinh và môi trường: Ứng dụng thành công đế $\text{CuO/Au}$ để phát hiện vết dư lượng kháng sinh Amoxicillin ở nồng độ $10^{-8}\text{ M}$ và phân tử Glucose khi kết hợp phương pháp điện hóa.

Kiến nghị và giải pháp đề xuất

  • Ứng dụng quy trình chế tạo thủy nhiệt pin galvanic và oxi hóa nhiệt kết hợp phún xạ kim loại quý để sản xuất các đế cảm biến SERS diện tích lớn với chi phí thấp thay thế các quy trình quang khắc đắt tiền.
  • Kết hợp kỹ thuật SERS trên đế nano dị thể 1D với các buồng đo vi lưu (microfluidic) và hệ điện hóa tích hợp nhằm phát triển các thiết bị cảm biến quang học xách tay, phục vụ kiểm định an toàn thực phẩm tại chỗ và chẩn đoán y sinh nhanh.

Hạn chế và hướng nghiên cứu tiếp

Dựa trên phạm vi và nội dung thực nghiệm được trình bày trong luận án:

  • Hạn chế:
    • Đối với phép đo phân tử sinh học Glucose, tín hiệu Raman trực tiếp vẫn còn yếu do ái lực tự nhiên của glucose với kim loại quý thấp, đòi hỏi bắt buộc phải kết hợp kích thích điện hóa hỗ trợ trong quá trình đo.
    • Các thử nghiệm phân tích nồng độ vết (MB, Amoxicillin, Glucose) chủ yếu được tiến hành trên nền dung dịch mẫu chuẩn trong điều kiện phòng thí nghiệm, chưa khảo sát trên các nền mẫu sinh học thực tế phức tạp (như huyết thanh, nước tiểu) hoặc mẫu nước thải môi trường chứa nhiều tạp chất cạnh tranh hấp phụ.
    • Độ bền lâu dài và số chu kỳ tái sử dụng tối đa của đế $\text{ZnO/Au}$ trong các điều kiện môi trường hóa chất khác nhau cần được đánh giá chi tiết hơn.
  • Hướng nghiên cứu tiếp:
    • Mở rộng chức năng hóa bề mặt cấu trúc nano $\text{CuO/Au}$ bằng các phối tử liên kết chọn lọc (như aptamer, kháng thể hoặc gốc thiol) để tăng ái lực bắt giữ phân tử glucose và các chất kháng sinh khác mà không cần phụ thuộc nhiều vào hỗ trợ điện hóa.
    • Thử nghiệm kiểm tra độ nhạy và độ chọn lọc của đế SERS trên các mẫu phân tích thực tế thu nhận từ môi trường nước thải y tế và thực phẩm chăn nuôi.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên khảo có giá trị cao cho nhiều đối tượng:

  • Nghiên cứu sinh, học viên cao học, sinh viên: Thuộc các chuyên ngành Vật lí chất rắn, Khoa học vật liệu, Quang học - Quang phổ, Hóa lý và Công nghệ Nano; cung cấp tài liệu chi tiết về cơ chế plasmonics, hiệu ứng SERS, truyền điện tích tại mặt phân giới dị thể kim loại - bán dẫn và phương pháp giải tích/gần đúng tĩnh điện của phương trình Maxwell.
  • Giảng viên và nhà nghiên cứu: Tham khảo quy trình thực nghiệm tổng hợp vật liệu nano 1D đơn giản, giá rẻ (thủy nhiệt pin galvanic, oxi hóa nhiệt) và các phương pháp phân tích đặc trưng quang học (Raman, PL, UV-Vis, phản xạ khuếch tán, XRD, XPS, HRTEM).
  • Kỹ thuật viên và chuyên viên phân tích: Ứng dụng các quy trình phát hiện nồng độ thấp của phẩm màu hữu cơ, dư lượng thuốc kháng sinh (Amoxicillin) và chất chỉ điểm sinh học (Glucose) trong lĩnh vực kiểm nghiệm dược phẩm, an toàn thực phẩm và quan trắc môi trường.

Câu hỏi thường gặp

1. Vai trò của hiệu ứng pin galvanic trong quá trình chế tạo thanh nano ZnO là gì?

Hiệu ứng pin galvanic được tạo ra giữa đế đồng (PCB) và điện cực đối (Al, In, Sn) khi nhúng trong dung dịch muối kẽm ở 90 °C. Sự chênh lệch điện thế điện hóa tự phát sinh dòng điện cục bộ, cung cấp điện tử thúc đẩy quá trình khử và định hướng các mầm tinh thể ZnO bám trên bề mặt đế đồng, giúp thanh nano ZnO phát triển với mật độ dày, định hướng thẳng đứng dọc theo trục c (002) mà không cần cấp nguồn điện ngoài.

2. Nhiệt độ và thời gian tối ưu để tạo dây nano CuO bằng phương pháp oxi hóa nhiệt là bao nhiêu?

Nhiệt độ tối ưu là 500 °C và thời gian ủ nhiệt tối ưu là 120 phút (2 giờ) trong môi trường không khí. Điều kiện này tạo ra mạng lưới dây nano CuO có chiều dài, độ đồng đều và mật độ bề mặt cao nhất, thích hợp làm khung cấu trúc 1D để phún xạ lớp vỏ Au.

3. Đế SERS dây nano CuO/Au đạt giới hạn phát hiện Methylene Blue (MB) ở nồng độ nào và độ lặp lại ra sao?

Đế dây nano lõi/vỏ $\text{CuO/Au}$ (với độ dày vỏ Au tối ưu 120 nm) đạt giới hạn phát hiện phân tử MB ở nồng độ $10^{-10}\text{ M}$. Phép đo SERS tại 15 điểm phân bố ngẫu nhiên trên đế cho thấy phổ tín hiệu rất đồng đều với độ lệch chuẩn tương đối (RSD) nhỏ, khẳng định độ lặp lại cao của phép đo.

4. Giới hạn phát hiện kháng sinh Amoxicillin (AMX) trên đế CuO/Au đạt mức nào?

Đế dây nano lõi/vỏ $\text{CuO/Au}$ phát hiện rõ ràng các đỉnh dao động tán xạ Raman đặc trưng của phân tử kháng sinh Amoxicillin ở dải nồng độ từ $10^{-5}\text{ M}$ xuống tới mức $10^{-8}\text{ M}$.

5. Luận án giải quyết khó khăn khi đo tín hiệu SERS của phân tử Glucose như thế nào?

Do phân tử glucose có tiết diện tán xạ Raman nhỏ và ái lực hấp phụ kém trên bề mặt kim loại quý, luận án áp dụng giải pháp kết hợp quá trình kích thích điện hóa trong khi đo SERS trên đế dây nano $\text{CuO/Au}$. Kỹ thuật này làm gia tăng mật độ phân tử glucose tiếp cận và tương tác tại các hot spot bề mặt, giúp ghi nhận rõ nét phổ Raman của glucose.


Kết luận

Luận án tiến sĩ của tác giả Trần Thị Hà đã nghiên cứu thực nghiệm toàn diện quy trình chế tạo, tính chất vật lý và cơ chế tăng cường tán xạ Raman của các hệ vật liệu nano Au trên đế phẳng, thanh nanocomposite $\text{ZnO/Au}$ và dây nano lõi/vỏ $\text{CuO/Au}$. Công trình đã thành công trong việc tận dụng các phương pháp vật lý và hóa - lý chi phí thấp (phún xạ, thủy nhiệt hỗ trợ pin galvanic, oxi hóa nhiệt) để tạo ra các cấu trúc nano 1D dị thể có mật độ điểm tăng cường quang học cao, độ lặp lại tốt và khả năng tái sử dụng nhờ hoạt tính quang xúc tác. Các kết quả thực nghiệm phát hiện thành công chất màu Methylene Blue ở nồng độ $10^{-10}\text{ M}$, thuốc kháng sinh Amoxicillin ở $10^{-8}\text{ M}$ và phân tử sinh học Glucose đã chứng minh tính khả thi và tiềm năng ứng dụng thực tế của các hệ đế SERS này trong lĩnh vực y sinh và kiểm soát môi trường.
