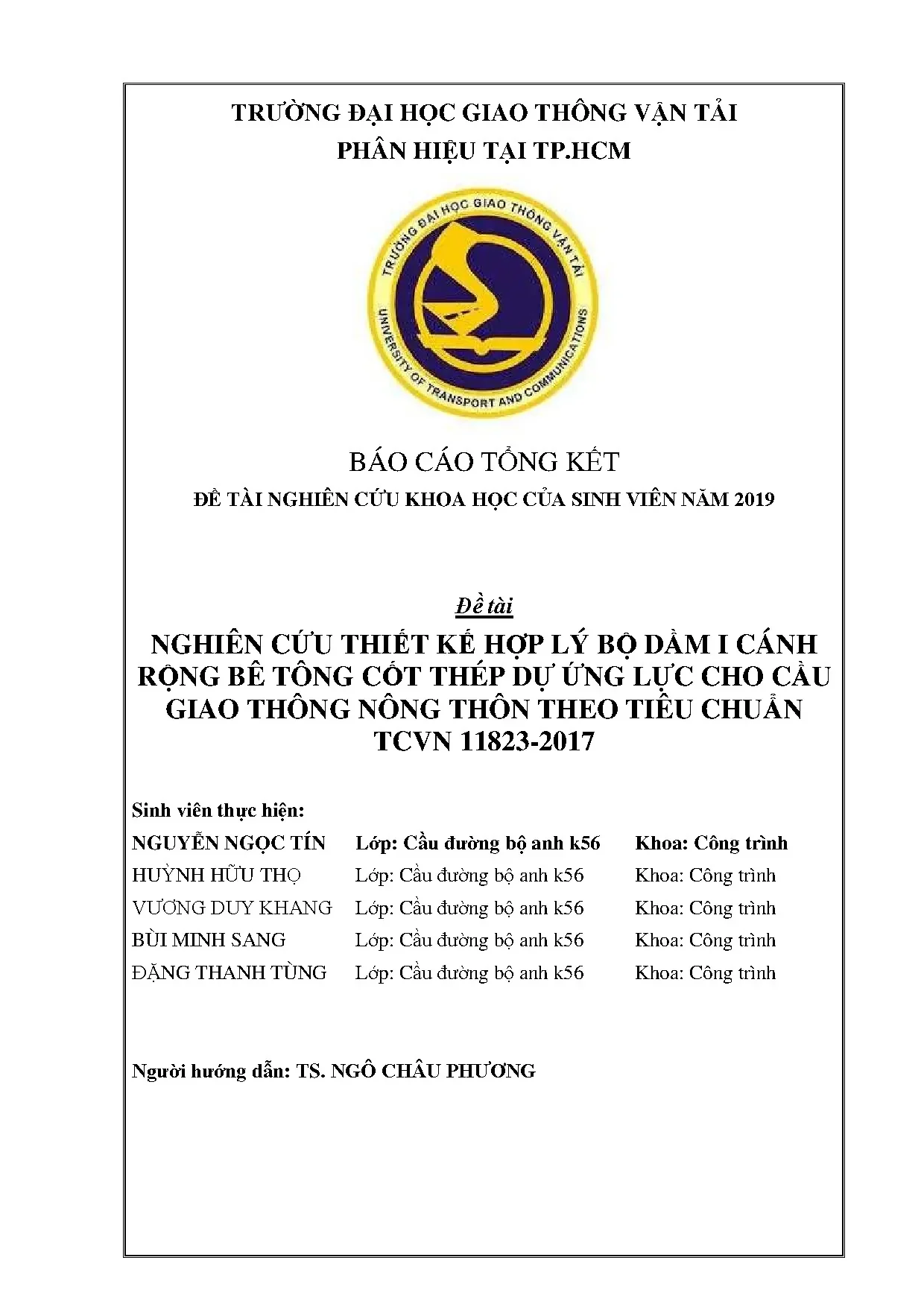

Nghiên Cứu Thiết Kế Hợp Lý Bộ Dầm I Cánh Rộng Bê Tông Cốt Thép Dự Ứng Lực Cho Cầu Giao Thông Nông Thôn Theo Tiêu Chuẩn TCVN 11823-2017

Tóm tắt nghiên cứu (Research Summary)

Nghiên cứu tập trung giải quyết câu hỏi trọng tâm: Làm thế nào để cải tiến hình học tiết diện và nâng cao hiệu quả làm việc của dầm I bê tông cốt thép dự ứng lực (BTCT DƯL) nhịp ngắn (15–18 m) phục vụ giao thông nông thôn Việt Nam, phù hợp với tiêu chuẩn thiết kế cầu mới TCVN 11823-2017?

Đề tài áp dụng phương pháp phân tích lý thuyết kết hợp mô hình hóa tính toán và kiểm toán kết cấu theo hệ số tải trọng và sức kháng (LRFD). Nhóm tác giả đã tiến hành khảo sát các tồn tại của bộ dầm I truyền thống (theo quy trình cũ 22 TCN 272-05), từ đó đề xuất thiết kế mặt cắt dầm I cánh rộng mới ($B = 0{,}6\text{ m}$, $H = 0{,}5\text{--}0{,}65\text{ m}$) kết hợp bê tông cường độ cao ($f'_c = 60\text{--}70\text{ MPa}$) và công nghệ kéo trước.

+-------------------------------------------------------------------------+
|                           MẶT CẮT DẦM CẢI TIẾN                          |
|         +------------------------------------------------------+        |
|         \____ (Góc lượn bo tròn - Triệt tiêu ứng suất cục bộ) _/        |
|                              |        |                                 |
|                              | Sườn   |  Bê tông HPC fc' = 60-70 MPa    |
|                              | dầm    |  (Chiều dày không đổi L=15-18m) |
|                              | 125 mm |                                 |
|          ____                |        |                ____             |
|         /    \_______________|        |_______________/    \            |
|         +--------------------------------------------------+            |
+-------------------------------------------------------------------------+

Kết quả nghiên cứu khẳng định:

  1. Việc mở rộng bản cánh kết hợp bo tròn các góc lượn giúp loại bỏ ứng suất cục bộ, tạo điều kiện thuận lợi cho công tác đổ bê tông đầm lèn.
  2. Cấp bê tông $60\text{ MPa}$ là lựa chọn tối ưu về mặt kinh tế – kỹ thuật, đảm bảo toàn bộ khả năng chịu uốn, cắt và khống chế võng nứt mà không cần mở rộng sườn dầm ở vùng đầu gối.
  3. Giải pháp này giúp giảm số lượng dầm chủ trên mặt cắt ngang cầu khổ $6{,}5\text{ m}$, tận dụng cánh dầm làm ván khuôn bán lắp ghép, tiết kiệm đáng kể chi phí xây dựng hạ tầng nông thôn.

Bối cảnh và tầm quan trọng (Context & Significance)

Hệ thống hạ tầng giao thông nông thôn, đặc biệt tại khu vực Đồng bằng sông Cửu Long và Đồng bằng sông Hồng với mạng lưới kênh rạch chằng chịt, giữ vai trò huyết mạch trong việc kết nối giao thương và phát triển kinh tế vùng. Trong nhiều thập kỷ, các công trình cầu nhịp nhỏ từ $15\text{ m}$ đến $18\text{ m}$ chủ yếu sử dụng bộ định hình dầm I BTCT DƯL đúc sẵn sản xuất bởi các đơn vị như BETON6, Bê tông 620 Châu Thới, HAMACO... được thiết kế theo tiêu chuẩn cũ 22 TCN 272-05.

Tuy nhiên, thực tiễn khai thác và thi công đã bộc lộ nhiều điểm hạn chế mang tính cố hữu:

  • Kích thước bản cánh quá hẹp ($220\text{--}250\text{ mm}$): Dẫn đến độ ổn định ngang kém khi cẩu lắp, nguy cơ lật đổ dầm cao trong quá trình thi công.
  • Hình học mặt cắt gãy khúc: Các vị trí vút góc cạnh ở nách dầm gây tập trung ứng suất lớn dưới tác dụng của tải trọng xe, đồng thời gây khó khăn cho việc đầm dùi bê tông, dễ phát sinh rỗ tổ ong ở đáy dầm.
  • Phải bố trí mật độ dầm dày đặc: Do cánh hẹp và giới hạn nhịp bản mặt cầu, cự ly giữa các dầm chủ thường chỉ từ $0{,}7\text{ m}$, làm tăng số lượng phiến dầm và khối lượng gối cầu.
  • Tải trọng ván khuôn lớn: Quá trình thi công bản mặt cầu phải dùng ván khuôn cốp pha bỏ lại, làm gia tăng tĩnh tải vô ích và đội giá thành công trình.

Năm 2017, Bộ Khoa học và Công nghệ ban hành TCVN 11823-2017 (biên soạn dựa trên tiêu chuẩn AASHTO LRFD), thay thế hoàn toàn 22 TCN 272-05. Việc nghiên cứu một bộ định hình dầm I cánh rộng mới, ứng dụng bê tông chất lượng cao (HPC), đồng bộ với triết lý thiết kế hiện đại là yêu cầu kỹ thuật vô cùng cấp thiết nhằm hiện đại hóa hệ thống cầu đường nông thôn.

Methodology và Phương pháp tiếp cận (Methodology & Approach)

Nghiên cứu kết hợp cơ sở lý thuyết chuẩn hóa, mô hình hóa số trị và phân tích so sánh đối chứng (Comparative Parametric Analysis).

                      QUY TRÌNH PHÂN TÍCH & THIẾT KẾ

  [Tiêu chuẩn TCVN 11823-2017]       [Tồn tại thực tế 22 TCN 272-05]
                 [Đề xuất Hình học & Cấp Bê tông]
                 - Chiều cao H = 0.50m (L=15m) & 0.65m (L=18m)
                 - Bề rộng cánh B = 600 mm, bo tròn góc
                 - Cấp bê tông HPC: 60 MPa & 70 MPa
             [Tính toán Nội lực & Dự ứng suất Căng trước]
             - Tải trọng xe HL-93 (điều chỉnh cho đường cấp thấp)
             - Tính toán mất mát ứng suất theo thời gian
             [Kiểm toán Đa Trạng thái Giới hạn (LRFD)]
             - TTGH Cường độ I (Sức kháng Uốn Mr, Sức kháng Cắt Vr)
             - TTGH Sử dụng (Khống chế ứng suất nén/kéo thớ biên)
             - Đánh giá hệ số hiệu quả mặt cắt (r)
             [Lựa chọn Cấu hình Tối ưu Kỹ thuật - Kinh tế]

1. Cơ sở chuẩn vi mô và tải trọng thiết kế

Nghiên cứu áp dụng quy trình tính toán theo TCVN 11823-2017:

  • Mô hình hoạt tải: Tổ hợp xe tải thiết kế hoặc xe hai trục thiết kế phối hợp cùng tải trọng làn $9{,}3\text{ N/mm}$, có xét hệ số xung kích $\text{IM} = 33%$ cho các trạng thái giới hạn uốn và cắt.
  • Vật liệu: Bê tông cường độ cao với $f'_c = 60\text{ MPa}$ và $70\text{ MPa}$, khối lượng thể tích $\gamma_c = 2240 + 2{,}29 f'c\text{ (kg/m}^3\text{)}$. Cáp dự ứng lực loại 7 sợi độ tự chùng thấp ($f{pu} = 1860\text{ MPa}$, $E_p = 197000\text{ MPa}$).

2. Mô hình phân tích trạng thái giới hạn

  • Mất mát dự ứng suất: Xác định chi tiết từng giai đoạn gồm co ngắn đàn hồi ($\Delta f_{pES}$) và mất mát theo thời gian do từ biến, co ngót, tự chùng của thép ($\Delta f_{pLT}$).
  • Kiểm toán sức kháng uốn danh định ($M_n$) và tính toán ($M_r = \phi M_n$): Áp dụng mô hình khối ứng suất hình chữ nhật tương đương với hệ số $\alpha_1 = 0{,}85$, $\beta_1$ phụ thuộc vào cấp cường độ bê tông.
  • Kiểm toán sức kháng cắt ($V_r = \phi V_n$): Dựa trên lý thuyết trường nén cải biên (MCFT), xác định góc nén $\theta$ và hệ số bê tông tham gia chịu cắt $\beta$.

3. Tiêu chí đánh giá hiệu quả mặt cắt

Độ hợp lý của hình học tiết diện được định lượng thông qua hệ số hiệu quả mặt cắt $r$: $$r = \frac{I_g}{A_g \cdot y_t \cdot y_b}$$ Trong đó: $I_g$ là mômen quán tính, $A_g$ là diện tích tiết diện, $y_t$ và $y_b$ lần lượt là khoảng cách từ trục trung hòa đến thớ trên cùng và thớ dưới cùng.

Phát hiện chính (Key Findings)

Qua quá trình mô phỏng, tính toán trên các khẩu độ nhịp $15\text{ m}$ và $18\text{ m}$ đối với mặt cầu khổ rộng $6{,}5\text{ m}$, nghiên cứu đã chỉ ra các kết quả quan trọng:

SO SÁNH CÁC CHỈ SỐ KỸ THUẬT CHÍNH (NHỊP L = 18m)

1. Tối ưu hóa cấp cường độ bê tông: Cấp 60 MPa vượt trội về kinh tế

Khi nâng cấp bê tông từ $60\text{ MPa}$ lên $70\text{ MPa}$, mô men uốn tính toán danh định $M_n$ chỉ tăng nhẹ từ $852{,}2\text{ kN}\cdot\text{m}$ lên $853{,}8\text{ kN}\cdot\text{m}$ (tăng chưa tới $0{,}2%$), do sức kháng uốn vùng kéo bị khống chế chủ yếu bởi số lượng tao cáp dự ứng lực bố trí. Ngược lại, bê tông $70\text{ MPa}$ làm tăng tỷ trọng bản thân và chi phí phụ gia cấp phối. Vì vậy, bê tông cấp 60 MPa là giải pháp hợp lý nhất.

2. Thiết kế mặt cắt không đổi dọc chiều dài dầm

Nhờ sử dụng bê tông cường độ cao ($60\text{ MPa}$), khả năng chịu cắt danh định của bê tông $V_c$ tăng lên rõ rệt. Kết quả kiểm toán cho thấy sườn dầm dày $125\text{ mm}$ phẳng đồng nhất từ giữa nhịp đến gối dầm hoàn toàn thỏa mãn trạng thái giới hạn cường độ chịu cắt khi bố trí bước cốt đai hợp lý ($s = 200\text{ mm}$ vùng đầu dầm, dãn rộng $s = 350\text{--}500\text{ mm}$ vùng giữa dầm). Việc loại bỏ đoạn bầu mở rộng ở đầu gối giúp đơn giản hóa gia công ván khuôn định hình.

3. Cải thiện toàn diện ứng suất làm việc và chuyển vị

  • Giai đoạn truyền lực ban đầu: Ứng suất nén và kéo tại thớ ngoài cùng của dầm đều nằm trong giới hạn cho phép theo TCVN 11823-2017 ($f_{ct} \le 0{,}24\sqrt{f'{ci}}$, $f{cd} \le 0{,}60 f'_{ci}$).
  • Giai đoạn khai thác: Giới hạn ứng suất kéo uốn dưới tổ hợp tải trọng Sử dụng III triệt tiêu hoàn toàn nguy cơ nứt bê tông thớ đáy.
  • Mất mát ứng suất dài hạn: Tổng mất mát dự ứng suất được kiểm soát ở mức $234{,}45\text{ MPa}$ (chiếm $\approx 16{,}8%$ ứng suất kéo căng ban đầu), thấp hơn đáng kể so với mức mất mát của các dầm truyền thống cấp bê tông thấp.

4. Nâng cao độ an toàn thi công lắp ghép

Bản cánh trên rộng $600\text{ mm}$ tăng độ cứng chống xoắn và mômen quán tính quanh trục đứng $I_y$, loại bỏ nguy cơ lật ngang trong quá trình vận chuyển, cẩu lắp và cho phép công nhân di chuyển trực tiếp an toàn trên mặt dầm trước khi đổ bê tông bản mặt cầu.

Đóng góp khoa học và Giá trị thực tiễn (Contributions)

                            GIÁ TRỊ ĐÓNG GÓP CỦA ĐỀ TÀI

Đóng góp về mặt lý thuyết và học thuật

  • Xây dựng quy trình hoàn chỉnh tính toán kiểm toán kết cấu nhịp dầm I căng trước cánh rộng khẩu độ ngắn ($15\text{--}18\text{ m}$) theo trường phái tiêu chuẩn xác suất LRFD hiện hành của Việt Nam.
  • Cung cấp tập dữ liệu thực nghiệm tính toán về sự phân bố ứng suất, mất mát dự ứng suất chi tiết theo thời gian cho bê tông cường độ cao trong điều kiện khí hậu nóng ẩm nhiệt đới.

Đóng góp thực tiễn kỹ thuật & kinh tế

  • Tiết kiệm vật tư và phụ trợ thi công: Cánh rộng cho phép kết hợp giải pháp bản mặt cầu bán lắp ghép, loại bỏ hệ ván khuôn treo phức tạp và ván khuôn cố định bỏ lại.
  • Đơn giản hóa dây chuyền đúc sẵn: Cắt giảm chi phí gia công cốp pha đầu dầm nhờ mặt cắt phẳng xuyên suốt.
  • Tăng tuổi thọ công trình: Bê tông cấp $60\text{ MPa}$ có cấu trúc đặc chắc, chống thấm ion clorua tốt, kéo dài độ bền khai thác trong môi trường xâm thực mặn/phèn tại các vùng cửa sông miền Tây Nam Bộ.

Đối tượng hưởng lợi và Ứng dụng (Target Audience)

  1. Các kỹ sư thiết kế và tư vấn giao thông: Có được tập thông số hình học, biểu đồ bố trí cáp và quy trình kiểm toán mẫu để ứng dụng ngay vào hồ sơ thiết kế bản vẽ thi công cầu nông thôn mới.
  2. Các nhà máy bê tông đúc sẵn (Precast Plants): Có cơ sở khoa học để chế tạo bộ cốp pha thép định hình chuẩn hóa mới cho phân khúc dầm $15\text{--}18\text{ m}$, thay thế bộ ván khuôn 22 TCN 272-05 đã lạc hậu.
  3. Cơ quan quản lý nhà nước (Sở GTVT, Ban QLDA các tỉnh): Có luận cứ kỹ thuật để thẩm định dự án, chuẩn hóa danh mục thiết kế mẫu phục vụ chương trình mục tiêu quốc gia xây dựng Nông thôn mới.
  4. Cơ sở đào tạo và nghiên cứu: Tài liệu tham khảo hữu ích cho sinh viên, học viên cao học ngành Xây dựng Công trình Giao thông trong việc tiếp cận tiêu chuẩn TCVN 11823-2017.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của đề tài này là gì?

Nghiên cứu chứng minh rằng dầm I cánh rộng ($B = 0{,}6\text{ m}$) sử dụng bê tông cường độ cao $60\text{ MPa}$ có thể giữ nguyên tiết diện sườn thẳng $125\text{ mm}$ trên toàn bộ chiều dài dầm mà vẫn đảm bảo sức kháng cắt và uốn theo TCVN 11823-2017, mang lại hiệu quả vượt trội so với việc tăng cấp bê tông lên $70\text{ MPa}$.

2. Thiết kế dầm I cánh rộng có gây khó khăn cho việc chế tạo ván khuôn không?

Các góc lượn bo tròn đòi hỏi chi phí đầu tư ban đầu cho ván khuôn thép định hình cao hơn một chút so với ván khuôn gập góc truyền thống. Tuy nhiên, do dầm không cần mở rộng khối đặc ở đầu dầm và có độ bền lặp lại rất cao, chi phí bình quân trên mỗi mét dài cấu kiện thực tế giảm đi.

3. Kết quả nghiên cứu có thể áp dụng rộng rãi (Generalize) cho các khẩu độ khác không?

Có. Nguyên lý tỷ lệ hình học $H/B \approx 1{,}0\text{--}1{,}2$ và việc sử dụng bê tông cường độ cao $60\text{ MPa}$ hoàn toàn có thể mở rộng áp dụng cho các nhịp dầm lớn hơn từ $21\text{ m}$ đến $33\text{ m}$ trong các công trình cầu liên huyện hoặc quốc lộ.

4. Tại sao không chọn công nghệ dầm căng sau mà chọn căng trước?

Với các dầm khẩu độ ngắn $15\text{--}18\text{ m}$ chiều cao thấp ($0{,}5\text{--}0{,}65\text{ m}$), công nghệ căng trước theo phương pháp kéo thẳng trong nhà máy mang lại độ chính xác cao, loại bỏ chi phí ống ghen, đầu neo chuyên dụng và vữa bơm bù lấp lòng ống, phù hợp tối đa với sản xuất hàng loạt giá rẻ.

5. Khả năng chống chịu ăn mòn của dầm này tại vùng ven biển, đất phèn như thế nào?

Việc sử dụng bê tông cấp cường độ cao $f'_c \ge 60\text{ MPa}$ (tỷ lệ N/X thấp, sử dụng muội silic/tro bay) tạo ra cấu trúc vi mô vô cùng đặc khít, hạn chế nứt tế vi, giúp bảo vệ cốt thép DƯL vượt trội trước sự thâm nhập của ion $\text{Cl}^-$ và $\text{SO}_4^{2-}$.

Kết luận (Conclusion)

Đề tài nghiên cứu đã hoàn thành xuất sắc mục tiêu hiện đại hóa bộ dầm I BTCT DƯL cho cầu giao thông nông thôn Việt Nam. Bằng việc kết hợp hài hòa giữa hình học cánh rộng bo tròn thẩm mỹ, công nghệ bê tông cường độ cao $60\text{ MPa}$ và hệ thống kiểm toán chuẩn xác theo tiêu chuẩn mới TCVN 11823-2017, giải pháp mở ra hướng đi bền vững, nâng cao chất lượng và giảm giá thành xây dựng cầu dân sinh. Hướng nghiên cứu tiếp theo có thể mở rộng sang việc tối ưu hóa cáp căng lệch tâm hoặc kết hợp bê tông tính năng siêu cao (UHPC) để giảm sâu hơn nữa trọng lượng kết cấu nhịp.
