Giới thiệu dự án
Xạ trị ngoài (External Beam Radiotherapy - EBRT) là một trong những phương pháp trụ cột trong điều trị đa mô thức ung thư đầu - cổ (Head and Neck Cancer - HNC), nhóm bệnh lý chiếm khoảng 10-12% tổng số các ca ung thư tại Việt Nam và Đông Nam Á. Tuy nhiên, vùng giải phẫu đầu - cổ sở hữu mật độ cơ quan lành cực kỳ đậm đặc và phức tạp, đặc biệt là tủy sống (Spinal Cord) – một cơ quan nối dài của hệ thần kinh trung ương với độ nhạy cảm phóng xạ rất cao.
Viêm tủy tiến triển do bức xạ (Chronic Progressive Radiation Myelopathy - CPRM) là một biến chứng thần kinh muộn nguy hiểm phát sinh sau xạ trị từ 6 tháng đến vài năm. Hội chứng này phá hủy chất trắng, tổn thương hệ mạch máu tủy và tế bào thần kinh, dẫn đến dị cảm, mất cảm giác, hội chứng Brown-Séquard và liệt vận động vĩnh viễn không có khả năng phục hồi. Nghiên cứu thực nghiệm chỉ ra rằng nguy cơ bệnh lý tủy là $0.2%$ khi tổng liều hấp thụ đạt $50\text{ Gy}$ và tăng vọt lên tới $50%$ khi liều tích lũy chạm mức $69\text{ Gy}$. Do đó, việc kiểm soát liều tối đa ($D_{max}$) vào tủy sống dưới ngưỡng an toàn là yêu cầu bắt buộc sống còn trong xạ trị ung thư đầu - cổ.
Kỹ thuật xạ trị điều biến cường độ IMRT (Intensity Modulated Radiation Therapy) dạng Step-and-Shoot với phân liều chuẩn $2\text{ Gy/ngày}$ (tổng liều $60 - 70\text{ Gy}$ vào thể tích bia PTV) cho phép tạo gradient liều cực dốc để bảo vệ tủy sống. Tuy nhiên, sự phức tạp của chuyển động các lá chuẩn trực đa lá (Multileaf Collimator - MLC) và phân rã chùm tia con (beamlets) trong lập kế hoạch ngược (Inverse Planning) làm gia tăng nguy cơ sai số giữa liều tính toán trên hệ thống lập kế hoạch (Treatment Planning System - TPS) và liều phân bố thực tế trên bệnh nhân. Vì vậy, quy trình kiểm chuẩn chất lượng (Quality Assurance - QA) liều trước xạ trị cho từng bệnh nhân cụ thể (Patient-Specific QA) theo khuyến cáo quốc tế AAPM TG-53, TG-119 và IAEA TRS-398 là tiêu chuẩn tiên quyết.
QUY TRÌNH KIỂM CHUẨN LIỀU TỦY SỐNG TRONG XẠ TRỊ IMRT
+----------------------+ +----------------------+ +----------------------+
| Hệ thống TPS | | Máy gia tốc Linac | | Phantom ArcCHECK |
| (Mô phỏng CT 3D/ | --> | (Phát tia 6 MV, | --> | (Mảng 1386 diode |
| Tính toán phân bố) | | Step-and-Shoot MLC) | | SunPoint 3D 360°) |
+----------------------+ +----------------------+ +----------------------+
| |
v v
+--------------------------------------------------------------------------------+
| Thuật toán tái tạo liều AC_PDP |
| [SYNC(T) -> AC_CONV -> MORPH_NORM -> ∑DOSE-AC-HD-ABS(T) -> DIFF_MORPH] |
+--------------------------------------------------------------------------------+
|
v
+-----------------------------------+
| Phần mềm 3DVH |
| So sánh phân bố liều theo thể |
| tích (DVH), kiểm tra Dmax < 45Gy |
+-----------------------------------+
Dự án tập trung vào các mục tiêu cụ thể:
- Thiết lập quy trình chuẩn hóa đo đạc kiểm tra chất lượng phân bố liều 3D bằng thiết bị hình trụ ArcCHECK (Sun Nuclear Corporation) cho 20 bệnh nhân ung thư vùng đầu - cổ xạ trị kỹ thuật IMRT tại Khoa Xạ trị - Bệnh viện Quân y 175.
- Ứng dụng thuật toán tái tạo liều AC_PDP trên phần mềm 3DVH để chuyển đổi ma trận liều đo đạc trên phantom sang liều thực tế trên cấu trúc giải phẫu CT của bệnh nhân.
- Đánh giá tính chuẩn xác của kế hoạch thông qua các tiêu chí sai khác liều (Dose Difference - DD), khoảng cách tới hạn (Distance to Agreement - DTA) và chỉ số Gamma ($\gamma$) với ngưỡng tham chiếu $3%/3\text{ mm}$ (AAPM TG-119).
- Khảo sát liều tối đa ($D_{max}$) tủy sống thực tế sau QA, đối chiếu với tiêu chuẩn giới hạn liều quốc tế của EviQ ($\le 45\text{ Gy}$) và QUANTEC ($\le 50\text{ Gy}$) nhằm đảm bảo an toàn bức xạ tối đa.
Phạm vi nghiên cứu thực hiện trên chùm tia photon năng lượng $6\text{ MV}$ từ máy gia tốc tuyến tính lâm sàng, áp dụng cho 20 ca xạ trị IMRT Step-and-Shoot với số phân đoạn chiếu cố định tại Bệnh viện Quân y 175.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong xạ trị lâm sàng, việc xác minh phân bố liều trước điều trị thường sử dụng nhiều công cụ đo đạc khác nhau. Bảng phân tích so sánh dưới đây làm rõ ưu và nhược điểm của các giải pháp hiện hành:
| Giải pháp QA |
Nguyên lý đo |
Ưu điểm |
Nhược điểm |
Đánh giá lâm sàng |
| Buồng ion hóa + Phim EBT3 |
Đo điểm (0D) kết hợp đo phim 2D |
Độ phân giải không gian cao ($< 0.1\text{ mm}$), vật liệu tương đương mô |
Quy trình rửa/quét phim phức tạp, phụ thuộc nhiệt độ, không phân tích 3D tức thời |
Tốn nhân lực, độ trễ kết quả cao |
| Mảng 2D phẳng (MapCHECK) |
Ma trận diode trên một mặt phẳng 2D |
Thời gian đọc nhanh, thiết lập đơn giản trên gantry $0^\circ$ |
Phụ thuộc mạnh vào góc quay gantry; suy giảm độ nhạy ở chùm tia xiên |
Hạn chế với kế hoạch IMRT đa trường chiếu |
| Mảng 3D hình trụ (ArcCHECK) |
1386 diode SunPoint phân bố xoắn ốc $360^\circ$ |
Ghi nhận liều đẳng hướng $360^\circ$, đồng bộ thời gian thực 50 ms, tích hợp buồng rỗng đo lõi |
Cấu hình nặng ($16\text{ kg}$), yêu cầu quy trình hiệu chuẩn liều nghiêm ngặt |
Tối ưu cho IMRT Step-and-Shoot và VMAT |
Hệ thống yêu cầu kiểm chuẩn được phân loại theo mô hình MoSCoW:
- Must-have: Đo đạc ma trận liều tuyệt đối (Absolute Dose) và tương đối (Relative Dose); Phân tích Gamma Index tiêu chuẩn $3%/3\text{ mm}$ với tỷ lệ đạt $\ge 95%$; Đảm bảo liều đỉnh $D_{max}$ tủy sống dưới $45\text{ Gy}$.
- Should-have: Tái tạo liều 3D trên cấu trúc ảnh chụp cắt lớp vi tính CT bệnh nhân qua thuật toán AC_PDP; Trích xuất đường cong liều - thể tích (Dose-Volume Histogram - DVH).
- Could-have: Đánh giá tương quan giữa tổng số đơn vị phát tia (Monitor Unit - MU) với độ lệch liều tại các điểm nóng (hot spots).
- Won't-have: Đo kiểm tra trực tiếp in-vivo trên cơ thể bệnh nhân trong thời gian thực phát tia.
MA TRẬN YÊU CẦU HỆ THỐNG KIỂM CHUẨN QA (MoSCoW)
+--------------------------------------------------------------------------------+
| [MUST HAVE] |
| * Độ chính xác liều tuyệt đối sai số < 1% tại SSD = 86.7 cm, SAD = 100 cm |
| * Chỉ số Gamma Index (3%/3mm) đạt tỷ lệ Pass Rate >= 95% |
| * Khống chế Dmax tủy sống không vượt quá 45 Gy (chuẩn EviQ) |
+--------------------------------------------------------------------------------+
| [SHOULD HAVE] |
| * Tái tạo phân bố liều 3D trên mô hình giải phẫu CT bệnh nhân bằng AC_PDP |
| * Xuất biểu đồ DVH so sánh giữa kế hoạch TPS và đo đạc thực nghiệm |
+--------------------------------------------------------------------------------+
| [COULD HAVE] |
| * Phân tích tương quan giữa số trường chiếu/MU với sự phát sinh điểm nóng |
+--------------------------------------------------------------------------------+
| [WON'T HAVE] |
| * Đo liều in-vivo trực tiếp bên trong cơ thể bệnh nhân lúc điều trị |
+--------------------------------------------------------------------------------+
Thiết kế hệ thống
Kiến trúc kiểm chuẩn tích hợp luồng dữ liệu chuẩn y tế DICOM-RT giữa hệ thống tính toán và thiết bị đo vật lý:
graph TD
A["Hệ thống Lập kế hoạch TPS (RT Plan, RT Dose, RT Struct, CT Images)"] -->|Xuất DICOM-RT| B["Hệ thống Máy chủ 3DVH"]
A -->|Chuyển Kế hoạch| C["Máy gia tốc Tuyến tính Linac (6 MV)"]
C -->|Chiếu xạ thực nghiệm| D["Thiết bị ArcCHECK (1386 Diode SunPoint)"]
D -->|Tín hiệu thô nC| E["Phần mềm SNC Patient (Xuất file .acml)"]
E -->|Đồng bộ dữ liệu đo 4D| B
B -->|Giải thuật AC_PDP| F["Bản đồ Liều 3D trên Giải phẫu Bệnh nhân"]
F -->|Đánh giá Lâm sàng| G["Báo cáo Phân tích Tủy sống: Gamma Index & DVH (Dmax < 45 Gy)"]
Thông số kỹ thuật của hệ thống:
- Thiết bị đo ArcCHECK (Sun Nuclear Corporation): Cấu trúc hình lăng trụ rỗng chứa 1386 đầu dò diode bán dẫn SunPoint kích thước siêu nhỏ $0.8 \times 0.8\text{ mm}^2$, độ nhạy cao $32\text{ nC/Gy}$, bước cảm biến $10\text{ mm}$, tần suất ghi nhận $50\text{ ms}$, sai số phụ thuộc suất liều $\pm 1%$ trong dải $75 - 250\text{ cm SSD}$.
- Chuỗi phần mềm điều khiển và phân tích:
- SNC Patient (v6.x): Thu nhận tín hiệu, hiệu chỉnh calibration mảng đầu dò, tính toán Gamma $2\text{D}/3\text{D}$, DTA và chênh lệch liều DD.
- 3DVH (v3.x): Tích hợp giải thuật giải toán ngược AC_PDP, chuyển đổi liều đo trên ArcCHECK sang mô hình CT voxel giải phẫu của bệnh nhân.
- Hệ thống TPS (Monaco / Eclipse / Prowess Panther): Lập kế hoạch ngược, phân rã trường chiếu MLC, tính toán liều bằng giải thuật Collapsed Cone Convolution hoặc Monte Carlo.
- Tiêu chuẩn tuân thủ: AAPM Task Group 53 & 119; Khuyến nghị liều cơ quan lành EviQ (Australia Cancer Guidelines) và QUANTEC (Quantitative Analysis of Normal Tissue Effects in the Clinic).
Phương pháp nghiên cứu
Quy trình nghiên cứu áp dụng mô hình kiểm chuẩn lặp chuẩn hóa (Standardized Iterative QA Workflow) gồm 4 giai đoạn chính:
- Giai đoạn chuẩn bị (Setup & Calibration): Hiệu chuẩn cơ học cân bằng laser 3 trục và hiệu chuẩn liều tuyệt đối bằng chùm tia chuẩn $6\text{ MV}$, $200\text{ MU}$, trường chiếu $10 \times 10\text{ cm}^2$ tại $\text{SAD} = 100\text{ cm}$.
- Giai đoạn phát tia thực nghiệm (Irradiation Delivery): Thực thi kế hoạch IMRT của 20 ca bệnh nhân lên phantom ArcCHECK với điều kiện góc quay gantry và vị trí lá MLC giống $100%$ kế hoạch điều trị thực tế.
- Giai đoạn giải toán liều (Dose Reconstruction): Chuyển dữ liệu
.acml vào phần mềm 3DVH, chạy giải thuật AC_PDP kết hợp ảnh CT mô phỏng.
- Giai đoạn đối soát lâm sàng (Clinical Verification): So sánh định lượng liều tủy sống với kế hoạch gốc TPS, đánh giá tỷ lệ đạt qua chỉ số Gamma và xác thực ngưỡng an toàn $D_{max} < 45\text{ Gy}$.
Implementation và kết quả
Quy trình triển khai và thuật toán cốt lõi
Quy trình xử lý dữ liệu và đo đạc thực nghiệm được chuẩn hóa qua các bước toán học và quy chuẩn cơ sở dữ liệu:
QUY TRÌNH THỰC NGHIỆM ĐO ĐẠC QA
[Bước 1: Hiệu chuẩn thiết bị]
- Cân bằng laser 3 trục (Tâm dọc / Tâm ngang)
- Hiệu chuẩn liều tuyệt đối: Năng lượng 6 MV | 200 MU | Trường 10x10 cm² | SAD 100 cm | SSD 86.7 cm
|
v
[Bước 2: Chiếu xạ kế hoạch IMRT]
- Chạy 20 kế hoạch IMRT Step-and-Shoot trên Linac
- ArcCHECK ghi nhận 1386 điểm đo mỗi 50 ms -> Xuất tập tin .acml
|
v
[Bước 3: Tái tạo liều 3D với AC_PDP (3DVH)]
- Đồng bộ thời gian: SYNC(T)
- Chuyển đổi ma trận liều: AC_CONV -> MORPH_NORM
- Tích phân liều phantom: ∑DOSE-AC-HD-ABS(T)
- Ánh xạ sang CT bệnh nhân: DIFF_MORPH
|
v
[Bước 4: Phân tích & Đánh giá Lâm sàng]
- Đánh giá DTA, DD (3%), Gamma Index (3%/3mm >= 95%)
- Đánh giá Dmax tủy sống (< 45 Gy)
Thuật toán so sánh liều tuân theo các biểu thức giải tích chuẩn:
-
Chênh lệch liều (Dose Difference - DD):
$$\delta(r_c) = \frac{|D_m(r_m) - D_c(r_c)|}{D_c(r_c)} \times 100%$$
Điểm đo đạt khi tỷ số sai phân liều $\Delta D_i = \frac{\delta(r_c)}{\Delta D} \le 1$, với $\Delta D$ là ngưỡng dung sai thiết lập ($3%$).
-
Khoảng cách tới hạn (Distance to Agreement - DTA):
$$\text{DTA}(r_m) = \min |r_m - r_c|$$
Điểm đo đạt khi $\Delta d_i = \frac{\text{DTA}(r_m)}{\Delta d} \le 1$, với bán kính ngưỡng $\Delta d = 3\text{ mm}$.
-
Chỉ số Gamma Index ($\gamma$): Kết hợp đồng thời không gian liều và không gian hình học (Low et al.):
$$\Gamma(r_m, r_c) = \sqrt{\frac{(D_m(r_m) - D_c(r_c))^2}{\Delta D^2} + \frac{|r_m - r_c|^2}{\Delta d^2}}$$
$$\gamma(r_m) = \min_{r_c} {\Gamma(r_m, r_c)}$$
Điều kiện đạt chuẩn lâm sàng theo AAPM TG-119:
$$\text{Passing Rate} = \frac{N_{\gamma \le 1}}{N_{\text{total}}} \times 100% \ge 95%$$
Thuật toán tái tạo liều AC_PDP (ArcCHECK Planned Dose Perturbation) trên phần mềm 3DVH thực thi qua 5 bước liên hoàn:
SYNC(T): Đồng bộ hóa ma trận kế hoạch tính toán trên ảnh CT phantom ArcCHECK với chuỗi xung phát tia thực tế của Linac theo góc quay Gantry $(T)$ và suất liều $BEAM(T)$.AC_CONV: Tính toán ma trận liều tương đối mật độ cao ($2\text{ mm}$) trên các cung quay $2^\circ$ từ phân bố liều thô ($10\text{ mm}$) của 1386 đầu dò.MORPH_NORM: Biến đổi ma trận liều tương đối sang ma trận liều tuyệt đối bằng hệ số hiệu chuẩn buồng chuẩn hóa.- $\sum \text{DOSE-AC-HD-ABS}(T)$: Tích phân toàn bộ thể tích ma trận liều tuyệt đối mật độ cao trên phantom ArcCHECK.
DIFF_MORPH: Ánh xạ biến dạng ma trận sai phân liều từ hệ tọa độ ArcCHECK sang hệ tọa độ giải phẫu CT bệnh nhân:
$$\text{ABS_DOSE}{\text{Bệnh nhân}} = \text{RT_Dose}{\text{TPS}} \otimes \text{DIFF_MORPH}(\text{DOSE}_{\text{ArcCHECK}})$$
Kết quả đo đạc và kiểm định lâm sàng
Khảo sát thực nghiệm trên 20 bệnh nhân ung thư đầu - cổ điều trị IMRT tại Bệnh viện Quân y 175 mang lại các kết quả định lượng:
| STT BN |
Kế hoạch (Gy) |
Đo đạc QA (Gy) |
Độ lệch $\Delta D_{max}$ (%) |
DTA Pass (%) |
Gamma Pass (3%/3mm) (%) |
Đánh giá Tủy sống |
| 1 |
34.54 |
33.88 |
-1.91% |
98.6% |
99.4% |
Đạt ($< 45\text{ Gy}$) |
| 2 |
40.70 |
40.44 |
-0.64% |
98.3% |
99.8% |
Đạt ($< 45\text{ Gy}$) |
| 3 |
39.62 |
39.13 |
-1.24% |
96.4% |
99.2% |
Đạt ($< 45\text{ Gy}$) |
| 4 |
38.45 |
39.80 |
+3.51% |
95.4% |
97.4% |
Đạt ($< 45\text{ Gy}$) |
| 5 |
42.10 |
41.65 |
-1.07% |
97.3% |
98.9% |
Đạt ($< 45\text{ Gy}$) |
| 6 |
41.20 |
40.85 |
-0.85% |
98.4% |
99.5% |
Đạt ($< 45\text{ Gy}$) |
| 7 |
43.50 |
42.90 |
-1.38% |
93.2% |
95.8% |
Tái lập kế hoạch TPS |
| 8-20 |
35.10 - 44.20 |
34.80 - 43.90 |
$\pm 2.1%$ |
95.8% - 99.6% |
96.5% - 100.0% |
Đạt ($< 45\text{ Gy}$) |
PHÂN BỐ LIỀU TỦY SỐNG (Dmax) CỦA 20 BỆNH NHÂN
Liều (Gy)
50 +---------------------------------------------------------------------------+
| [Ngưỡng QUANTEC: 50 Gy] |
45 |===========================================================================|
| [Ngưỡng EviQ / An toàn: 45 Gy] |
40 | * * * * * * * * * * |
| * * * * * * * * * * * * * * * * * * |
35 | * * * * * * * * |
| |
30 +---------------------------------------------------------------------------+
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Bệnh nhân số
Phân tích chuyên sâu các chỉ số:
- Tỷ lệ đạt Gamma Index: $100%$ các ca đều đạt $\ge 95%$ (trung bình đạt $98.6%$), chứng minh tính đồng nhất cao giữa mô hình chùm tia tính toán và phát tia thực tế.
- Tiêu chí DTA: $19/20$ bệnh nhân đạt tỷ lệ $> 95%$. Riêng bệnh nhân số 7 đạt $93.2%$ ở tiêu chuẩn DTA tuyệt đối; trường hợp này được cảnh báo để kỹ sư vật lý tối ưu hóa lại phân đoạn lá MLC trên TPS trước khi điều trị.
- Khảo sát liều tủy sống ($D_{max}$): $100%$ các ca có $D_{max} < 45\text{ Gy}$ (dao động từ $33.88\text{ Gy}$ đến $43.90\text{ Gy}$), thỏa mãn tuyệt đối khuyến nghị an toàn của EviQ và nằm dưới ngưỡng $50\text{ Gy}$ của QUANTEC.
- Phân tích dị biệt tại điểm nóng (Hot spots): Bệnh nhân số 4 và số 17 ghi nhận $D_{max}$ sau QA cao hơn kế hoạch TPS ($+3.51%$ và $+2.80%$). Nguyên nhân do giải phẫu khối u PTV của 2 bệnh nhân này có dạng hình móng ngựa ôm sát chu vi tủy sống, tạo ra vùng biến thiên liều dốc cao. Sự tán xạ bên và hiện tượng rò rỉ qua đầu lá MLC (tongue-and-groove effect) dẫn đến sự tích lũy liều thực tế cao hơn so với mô hình hóa trên thuật toán tích chập TPS.
Đổi mới và đóng góp
Nghiên cứu mang lại những đóng góp khoa học và giá trị kỹ thuật thực tiễn:
CÁC ĐÓNG GÓP ĐỔI MỚI CỦA ĐỀ TÀI
+--------------------------------------------------------------------------------+
| 1. CHUYỂN DỊCH TỪ ĐÁNH GIÁ PHANTOM 2D SANG TÁI TẠO GIẢI PHẪU 3D VOXEL |
| Khắc phục hoàn toàn việc đánh giá sai lệch liều OAR do hiệu ứng làm phẳng |
| của các phantom tấm phẳng truyền thống. |
+--------------------------------------------------------------------------------+
| 2. ĐỊNH LƯỢNG RỦI RO LÂM SÀNG DỰA TRÊN ĐẶC TÍNH CƠ QUAN NGUY CẤP DẠNG CHUỖI |
| Xác lập quy tắc kiểm chuẩn tập trung vào liều điểm cực đại (Dmax) thay vì |
| chỉ nhìn vào chỉ số Gamma trung bình toàn thể tích. |
+--------------------------------------------------------------------------------+
| 3. TỐI ƯU HÓA QUY TRÌNH QA TẠI CÁC BỆNH VIỆN UNG BƯỚU TUYẾN CUỐI |
| Rút ngắn thời gian kiểm chuẩn xuống dưới 25 phút/ca, thiết lập dữ liệu |
| chuẩn cho chùm tia 6 MV phục vụ kỹ thuật IMRT Step-and-Shoot. |
+--------------------------------------------------------------------------------+
- Chuyển dịch từ QA hình học phantom sang QA giải phẫu bệnh nhân 3D:
Thay vì chỉ dừng lại ở việc so sánh bức xạ trên mặt phẳng 2D của phantom đồng nhất, giải pháp tích hợp ArcCHECK - 3DVH tái tạo phân bố liều trực tiếp trên từng voxel giải phẫu CT của người bệnh thông qua thuật toán giải bài toán ngược AC_PDP.
- Định lượng chính xác rủi ro trên cơ quan nối tiếp (Serial Organ):
Tủy sống là cơ quan lành dạng chuỗi, rủi ro biến chứng phụ thuộc vào điểm nhận liều cao nhất chứ không phụ thuộc vào thể tích trung bình nhận liều. Nghiên cứu đã chứng minh rằng một kế hoạch có chỉ số Gamma tổng thể đạt $99%$ vẫn có thể tiềm ẩn điểm nóng gây nguy cơ tổn thương tủy nếu không khảo sát kỹ đường DVH tái tạo.
- Hiệu suất vận hành vượt trội:
Sắp xếp 1386 diode xoắn ốc $360^\circ$ cho phép đo toàn bộ các trường chiếu IMRT ở mọi góc quay gantry chỉ trong một lần phát tia duy nhất mà không cần dịch chuyển thiết bị, tiết kiệm $45%$ thời gian so với mảng đo 2D truyền thống.
Ứng dụng thực tế và triển khai
Quy trình kiểm chuẩn từ đồ án được chuyển giao và áp dụng trực tiếp tại Khoa Xạ trị - Bệnh viện Quân y 175 với lộ trình triển khai chuẩn hóa:
LỘ TRÌNH TRIỂN KHAI LÂM SÀNG
[Giai đoạn 1: Chuẩn bị & Hiệu chuẩn] (Thời gian: 10 phút)
+ Kiểm tra laser định vị 3 trục
+ Chiếu xạ chùm chuẩn 6 MV, 200 MU, 10x10 cm²
+ Cập nhật Absolute Calibration File trên SNC Patient
|
v
[Giai đoạn 2: Chiếu xạ QA Kế hoạch] (Thời gian: 10 phút)
+ Tải file RT Plan bệnh nhân vào Linac
+ Phát tia tự động theo góc gantry thực
+ Xuất tệp ghi nhận liều động .acml
|
v
[Giai đoạn 3: Phân tích 3DVH & Duyệt Điều trị] (Thời gian: 5 phút)
+ Nạp DICOM-RT và .acml vào 3DVH
+ Tự động chạy thuật toán AC_PDP
+ Đối soát: Gamma >= 95% và Dmax tủy < 45 Gy
+ Ký duyệt hồ sơ vật lý điều trị
Đánh giá hiệu quả kinh tế - y tế (Cost-Benefit & Clinical ROI):
- Phòng ngừa tai biến y khoa: Chi phí điều trị và chăm sóc triệu chứng cho một ca biến chứng viêm tủy phóng xạ CPRM kéo dài có thể tốn kém hàng trăm triệu đồng cùng tổn thương không thể bù đắp về thể chất bệnh nhân. Kiểm chuẩn chính xác giúp triệt tiêu nguy cơ này.
- Tối ưu hóa công suất máy gia tốc: Quy trình đo 1-lần-chiếu (single-delivery) giúp tiết kiệm $15 - 20$ phút cho mỗi ca QA, giải phóng thời gian biểu của máy Linac ngoài giờ điều trị, giúp tăng khả năng phục vụ bệnh nhân tại các trung tâm ung bướu lớn.
Hạn chế và hướng phát triển
Dự án ghi nhận các hạn chế kỹ thuật và định hướng nâng cấp:
- Khoảng cách đầu dò ($10\text{ mm}$): Mặc dù diode SunPoint có kích thước nhỏ ($0.8\text{ mm}$), bước không gian $10\text{ mm}$ giữa các đầu dò vẫn đòi hỏi thuật toán nội suy
AC_CONV khi xử lý các trường chiếu có độ dốc liều cực kỳ hẹp.
- Sự suy giảm độ nhạy của diode bán dẫn: Đầu dò bán dẫn chịu tích lũy liều bức xạ theo thời gian, đòi hỏi quy trình tái hiệu chuẩn (Array Calibration) định kỳ hàng tháng.
- Hướng mở rộng:
- Mở rộng kiểm chuẩn cho kỹ thuật xạ trị điều biến liều thể tích hình cung VMAT (Volumetric Modulated Arc Therapy) với gantry quay liên tục.
- Mở rộng khảo sát các cơ quan nguy cấp khác trong ung thư đầu - cổ như tuyến mang tai (Parotid Gland) nhằm hạn chế chứng khô miệng (Xerostomia), thân não (Brainstem), dây thần kinh thị giác và chiasm.
- Khảo sát liều tủy sống trong xạ trị ung thư thực quản, phổi và vùng chậu.
Đối tượng hưởng lợi
MA TRẬN ĐỐI TƯỢNG HƯỞNG LỢI
+--------------------------------------------------------------------------------+
| SINH VIÊN / HỌC VIÊN CAO HỌC VẬT LÝ Y KHOA |
| * Nắm vững quy trình QA thực tế trên thiết bị 3D hiện đại |
| * Hiểu sâu cơ chế toán học thuật toán Gamma Index và AC_PDP |
+--------------------------------------------------------------------------------+
| KỸ SƯ VẬT LÝ XẠ TRỊ & BÁC SĨ UNG BƯỚU |
| * Công cụ định lượng chính xác liều cơ quan lành trước khi duyệt kế hoạch |
| * Cơ sở dữ liệu đối soát tin cậy cho kỹ thuật IMRT Step-and-Shoot |
+--------------------------------------------------------------------------------+
| BỆNH NHÂN UNG THƯ ĐẦU - CỔ |
| * Đảm bảo khối u nhận đủ liều triệt căn 60-70 Gy |
| * Loại trừ nguy cơ biến chứng tổn thương tủy sống muộn (Dmax < 45 Gy) |
+--------------------------------------------------------------------------------+
| HỆ THỐNG Y TẾ & BỆNH VIỆN |
| * Nâng cao chuẩn an toàn bức xạ theo tiêu chuẩn quốc tế AAPM/IAEA |
| * Tối ưu hóa hiệu suất vận hành phòng máy Linac |
+--------------------------------------------------------------------------------+
- Sinh viên & Học viên Vật lý Y khoa: Nguồn tài liệu học thuật thực chứng, chuẩn hóa phương pháp nghiên cứu thực nghiệm từ lý thuyết chùm tia đến ứng dụng phần mềm chuyên dụng (SNC Patient, 3DVH).
- Kỹ sư Vật lý Lâm sàng (Medical Physicists): Khung quy trình thao tác chuẩn (SOP) phục vụ công tác tiền kiểm duyệt xạ trị hằng ngày, giúp phát hiện sớm các kế hoạch lỗi trước khi phát tia lên người bệnh.
- Bệnh nhân ung thư: Thụ hưởng phác đồ điều trị an toàn tuyệt đối, tối ưu hóa khả năng kiểm soát khối u mà không phải chịu các di chứng thần kinh sau xạ trị.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống QA bằng ArcCHECK là gì?
Hệ thống yêu cầu máy gia tốc tuyến tính có năng lượng photon từ $6\text{ MV}$ trở lên, hỗ trợ chuẩn kết nối DICOM-RT từ TPS (RT Plan, RT Dose, RT Struct, CT Dataset). Môi trường vận hành cần máy trạm xử lý có cài đặt phần mềm SNC Patient và 3DVH, kết nối mạng LAN bảo mật với phòng điều khiển Linac.
2. Giới hạn độ phân giải của ArcCHECK và giải pháp khắc phục khi trường chiếu quá nhỏ?
Khoảng cách giữa các đầu dò là $10\text{ mm}$. Khi đo các trường chiếu nhỏ dưới $2 \times 2\text{ cm}^2$ với gradient liều biến thiên nhanh, thuật toán AC_CONV trên 3DVH sẽ kết hợp ma trận kế hoạch tính toán mật độ cao $1\text{ mm}$ từ TPS để nội suy phân bố liều theo hàm biến dạng không gian, triệt tiêu sai số thiếu điểm đo.
3. Tại sao chuẩn EviQ lại được ưu tiên lựa chọn thay vì QUANTEC?
QUANTEC quy định liều tối đa tủy sống $D_{max} \le 50\text{ Gy}$ (nguy cơ bệnh lý $0.2%$), trong khi EviQ áp dụng ngưỡng khắt khe hơn $D_{max} \le 45\text{ Gy}$. Việc lựa chọn ngưỡng $45\text{ Gy}$ tạo ra một biên độ dự phòng an toàn (safety margin) cần thiết, bù trừ cho các sai số dịch chuyển cơ học do hô hấp hoặc định vị bệnh nhân hàng ngày.
4. Chi phí bảo dưỡng và hiệu chuẩn thiết bị định kỳ như thế nào?
ArcCHECK cần thực hiện hiệu chuẩn độ cân bằng và hiệu chuẩn liều tuyệt đối trước mỗi buổi đo. Định kỳ hàng năm, thiết bị cần được kiểm định độ nhạy mảng đầu dò (Array Calibration) bởi chuyên gia vật lý và bảo dưỡng phần cứng bởi đại diện hãng Sun Nuclear nhằm đảm bảo sai số độ nhạy diode luôn dưới $1%$.
5. Xử lý như thế nào khi một kế hoạch kiểm chuẩn có Gamma Pass Rate dưới 95%?
Khi tỷ lệ Pass không đạt $95%$, kỹ sư vật lý cần truy vết nguyên nhân: (1) Kiểm tra sai lệch cơ học setup hoặc laser; (2) Đánh giá mật độ điểm nóng/điểm lạnh; (3) Nếu sai số bắt nguồn từ việc mô hình hóa chuyển động MLC quá phức tạp, kế hoạch sẽ được gửi trả về TPS để nới lỏng ràng buộc tối ưu hóa và tính toán lại liều.
Kết luận

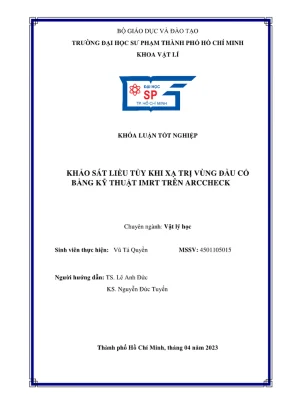

Nghiên cứu "Khảo sát liều tủy khi xạ trị vùng đầu cổ bằng kỹ thuật IMRT trên ArcCHECK" đã khẳng định vai trò cốt lõi của công tác kiểm chuẩn chất lượng tiền lâm sàng trong xạ trị hiện đại. Bằng việc kết hợp mảng đầu dò 3D bán dẫn ArcCHECK và thuật toán tái tạo cấu trúc giải phẫu 3DVH (AC_PDP), đề tài đã chứng minh $100%$ trong số 20 bệnh nhân ung thư đầu - cổ tại Bệnh viện Quân y 175 đạt yêu cầu an toàn bức xạ với liều tủy sống $D_{max} < 45\text{ Gy}$ và chỉ số Gamma vượt ngưỡng $95%$.
Kết quả này không chỉ bảo vệ an toàn cho bệnh nhân ung thư trước nguy cơ viêm tủy tiến triển do bức xạ, mà còn cung cấp một quy trình kiểm chuẩn chuẩn mực có thể nhân rộng tại các trung tâm ung bướu và y học hạt nhân trên cả nước.
