Nghiên cứu kết cấu nhịp cầu vượt cho nút giao thông tại thành phố Thanh Hóa

Chuyên khảo phân tích Nghiên cứu lựa chọn các dạng kết cấu nhịp cầu vượt sử dụng trong nút giao khác mức tại thành phố, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Cầu Đường
• Đề tài: Nghiên Cứu Kết Cấu Nhịp Cầu Vượt Cho Nút Giao Thông Tại Thành Phố Thanh Hóa
• Loại tài liệu: luận văn
• Năm xuất bản: 2023
• Địa điểm: Thanh Hóa

Mục lục chi tiết

• PHẦN MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÁC DẠNG KẾT CẤU CẦU VƯỢT TRONG NÚT GIAO THÔNG ĐÔ THỊ
• 1.1. Tình hình hiện trạng giao thông Thành phố Thanh Hóa
• 1.2. Mạng lưới giao thông thành phố
• 1.3. Các công trình phục vụ giao thông
• 1.4. Một số điểm hạn chế và bất cập của hệ thống giao thông đường bộ
• 1.5. Chiến lược phát triển giao thông Thành phố Thanh Hóa
• 1.5.1. Về đường bộ
• 1.5.2. Về đường sắt
• 1.5.3. Về đường thủy
• 1.5.4. Về đường hàng không
• 1.5.5. Điều chỉnh quy hoạch hệ thống giao thông
• 2. CHƯƠNG 2
• 3. CHƯƠNG 3: ĐỀ XUẤT, LỰA CHỌN CÁC DẠNG KẾT CẤU NHỊP CẦU VƯỢT PHÙ HỢP SỬ DỤNG TRONG NÚT GIAO KHÁC MỨC THÀNH PHỐ THANH HÓA
• PHẦN KẾT LUẬN VÀ KIẾN NGHỊ

Tóm tắt

I. Tổng quan về nghiên cứu kết cấu nhịp cầu vượt tại Thanh Hóa

Nghiên cứu kết cấu nhịp cầu vượt cho nút giao thông tại thành phố Thanh Hóa là một chủ đề quan trọng trong bối cảnh phát triển hạ tầng giao thông hiện nay. Thành phố Thanh Hóa, với vị trí địa lý chiến lược, đang đối mặt với nhiều thách thức trong việc cải thiện hệ thống giao thông. Việc nghiên cứu và áp dụng các dạng kết cấu nhịp cầu vượt không chỉ giúp giảm thiểu ùn tắc mà còn nâng cao an toàn giao thông. Đề tài này sẽ phân tích các dạng kết cấu nhịp cầu vượt đã được áp dụng trên thế giới và trong nước, từ đó đề xuất giải pháp phù hợp cho thành phố.

1.1. Tình hình giao thông hiện tại tại thành phố Thanh Hóa

Hệ thống giao thông tại thành phố Thanh Hóa hiện nay đang gặp nhiều khó khăn. Mật độ giao thông tăng cao, đặc biệt vào giờ cao điểm, dẫn đến tình trạng ùn tắc. Các nút giao thông chủ yếu là dạng cùng mức, gây khó khăn trong việc lưu thông. Việc nghiên cứu các dạng kết cấu nhịp cầu vượt là cần thiết để cải thiện tình hình này.

1.2. Lợi ích của việc nghiên cứu kết cấu nhịp cầu vượt

Nghiên cứu kết cấu nhịp cầu vượt giúp tối ưu hóa lưu thông, giảm thiểu ùn tắc và nâng cao an toàn giao thông. Các cầu vượt sẽ tạo điều kiện thuận lợi cho việc di chuyển giữa các khu vực, đồng thời giảm thiểu xung đột giao thông tại các nút giao. Điều này không chỉ cải thiện chất lượng cuộc sống mà còn thúc đẩy phát triển kinh tế địa phương.

II. Vấn đề và thách thức trong thiết kế cầu vượt tại Thanh Hóa

Mặc dù có nhiều lợi ích, việc thiết kế cầu vượt tại thành phố Thanh Hóa cũng gặp phải nhiều thách thức. Các vấn đề như chi phí đầu tư, quy hoạch đô thị và sự đồng bộ trong phát triển hạ tầng giao thông cần được xem xét kỹ lưỡng. Đặc biệt, việc lựa chọn dạng kết cấu phù hợp với điều kiện địa phương là rất quan trọng.

2.1. Chi phí và nguồn vốn đầu tư cho cầu vượt

Chi phí xây dựng cầu vượt thường rất cao, đòi hỏi nguồn vốn lớn từ ngân sách nhà nước hoặc các nhà đầu tư tư nhân. Việc xác định nguồn vốn và lập kế hoạch tài chính hợp lý là một trong những thách thức lớn nhất trong quá trình thực hiện dự án.

2.2. Quy hoạch đô thị và ảnh hưởng đến thiết kế cầu

Quy hoạch đô thị tại Thanh Hóa cần phải đồng bộ với thiết kế cầu vượt. Việc không đồng bộ có thể dẫn đến tình trạng lãng phí tài nguyên và không phát huy được hiệu quả của các công trình giao thông. Cần có sự phối hợp chặt chẽ giữa các cơ quan chức năng trong việc quy hoạch và thiết kế.

III. Phương pháp nghiên cứu kết cấu nhịp cầu vượt hiệu quả

Để nghiên cứu và lựa chọn các dạng kết cấu nhịp cầu vượt phù hợp, cần áp dụng các phương pháp khoa học và thực tiễn. Việc phân tích các mô hình cầu vượt đã được áp dụng thành công trên thế giới sẽ giúp đưa ra những giải pháp tối ưu cho thành phố Thanh Hóa.

3.1. Phân tích các dạng kết cấu nhịp cầu vượt hiện có

Nghiên cứu các dạng kết cấu nhịp cầu vượt đã được áp dụng trên thế giới và trong nước sẽ giúp xác định những ưu điểm và nhược điểm của từng loại. Việc này sẽ tạo cơ sở cho việc lựa chọn dạng kết cấu phù hợp nhất cho thành phố Thanh Hóa.

3.2. Đánh giá tính khả thi của các giải pháp

Đánh giá tính khả thi của các giải pháp thiết kế cầu vượt là rất quan trọng. Cần xem xét các yếu tố như điều kiện địa hình, khí hậu, và nhu cầu giao thông thực tế để đảm bảo rằng các giải pháp đưa ra là khả thi và hiệu quả.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu tại Thanh Hóa

Kết quả nghiên cứu sẽ được áp dụng vào thực tiễn tại thành phố Thanh Hóa, nhằm cải thiện hệ thống giao thông và giảm thiểu ùn tắc. Việc áp dụng các dạng kết cấu nhịp cầu vượt sẽ giúp nâng cao an toàn giao thông và tạo điều kiện thuận lợi cho việc di chuyển của người dân.

4.1. Các dự án cầu vượt đã triển khai tại Thanh Hóa

Một số dự án cầu vượt đã được triển khai tại Thanh Hóa, như cầu vượt Lê Lợi - Dương Đình Nghệ. Những dự án này đã góp phần giảm thiểu ùn tắc giao thông tại các nút giao quan trọng, tạo điều kiện thuận lợi cho việc di chuyển.

4.2. Đánh giá hiệu quả của các cầu vượt

Đánh giá hiệu quả của các cầu vượt đã triển khai là cần thiết để rút ra bài học cho các dự án tiếp theo. Cần xem xét các chỉ tiêu như giảm thiểu thời gian di chuyển, tăng cường an toàn giao thông và cải thiện chất lượng cuộc sống của người dân.

V. Kết luận và định hướng tương lai cho nghiên cứu cầu vượt

Nghiên cứu kết cấu nhịp cầu vượt cho nút giao thông tại thành phố Thanh Hóa là một bước đi quan trọng trong việc cải thiện hệ thống giao thông. Kết quả nghiên cứu sẽ góp phần hoàn thiện quy hoạch giao thông tổng thể của thành phố, đồng thời nâng cao chất lượng cuộc sống cho người dân.

5.1. Tầm quan trọng của nghiên cứu trong phát triển hạ tầng

Nghiên cứu kết cấu nhịp cầu vượt không chỉ giúp giải quyết vấn đề ùn tắc giao thông mà còn góp phần vào sự phát triển bền vững của thành phố. Việc đầu tư vào hạ tầng giao thông là cần thiết để đáp ứng nhu cầu ngày càng tăng của người dân.

5.2. Định hướng nghiên cứu trong tương lai

Trong tương lai, cần tiếp tục nghiên cứu và phát triển các giải pháp kết cấu nhịp cầu vượt phù hợp với điều kiện địa phương. Việc áp dụng công nghệ mới và các phương pháp thiết kế hiện đại sẽ giúp nâng cao hiệu quả của các dự án cầu vượt.

Nội dung chính

Tổng quan nghiên cứu

Thực trạng phát triển hạ tầng giao thông đô thị tại Việt Nam đang đứng trước áp lực gia tăng nhanh chóng của các phương tiện cơ giới, đặc biệt tại các trung tâm kinh tế khu vực. Tỉnh Thanh Hóa sở hữu vị trí cửa ngõ chiến lược nối liền Bắc Bộ với Trung Bộ, có tổng diện tích tự nhiên 11.133,41 km2 và dân số hơn 3,008 triệu người, chiếm 3,37% diện tích và 3,96% dân số cả nước. Tuy nhiên, mạng lưới đường bộ thành phố Thanh Hóa hiện có tổng chiều dài 267,5 km với mật độ lưới đường chỉ đạt khoảng 4,5 km/km2, trong đó diện tích đất dành cho bến bãi đỗ xe tĩnh chỉ chiếm vỏn vẹn 0,1% đất xây dựng đô thị.

Vấn đề nghiên cứu cốt lõi xuất phát từ thực trạng phần lớn các điểm giao cắt trong nội thành đều là nút giao cùng mức, trong khi chiều rộng mặt đường nội thị phần lớn nhỏ hẹp dưới 5m, dẫn đến tình trạng ùn tắc giao thông nghiêm trọng vào các khung giờ cao điểm. Mục tiêu cụ thể của luận văn là nghiên cứu, phân tích toàn diện các đặc tính kỹ thuật của các dạng kết cấu nhịp cầu vượt đô thị, từ đó đề xuất và lựa chọn các mô hình kết cấu nhịp tối ưu cho hệ thống nút giao khác mức tại thành phố Thanh Hóa trong giai đoạn quy hoạch đến năm 2025 và tầm nhìn đến năm 2035.

Phạm vi không gian nghiên cứu tập trung vào các trục giao thông hướng ngoại và giao thông đối nội huyết mạch của thành phố Thanh Hóa, bao gồm các tuyến Quốc lộ 1A dài 9 km qua đô thị, Quốc lộ 47, Quốc lộ 45, Đại lộ Lê Lợi dài 13,42 km và Đại lộ Nam Sông Mã dài 11,31 km. Nghiên cứu mang ý nghĩa thực tiễn to lớn khi cung cấp cơ sở khoa học giúp nâng cao tỷ lệ đất dành cho giao thông lên 20% đến 25%, giảm thiểu 35% đến 45% thời gian chậm xe tại các điểm xung đột và tối ưu hóa chi phí đầu tư xây dựng hạ tầng kỹ thuật đô thị loại 1.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn vận dụng hệ thống lý luận đa ngành, tích hợp hai khung lý thuyết nền tảng trong kỹ thuật công trình giao thông:

Thứ nhất, Lý thuyết quy hoạch mạng lưới giao thông đô thị bền vững: Mô hình này tập trung giải quyết mối quan hệ tương hỗ giữa tổ chức dòng lưu thông, phân cấp chức năng mạng lưới đường và năng lực thông hành tại các điểm giao cắt. Mô hình phân tích xung đột dòng xe chứng minh rằng việc chuyển đổi từ giao cắt đồng mức sang nút giao lập thể (khác mức) là giải pháp triệt để nhằm xóa bỏ các điểm xung đột giao cắt trực tiếp.

Thứ hai, Lý thuyết cơ học kết cấu và động lực học công trình cầu: Cung cấp các công thức tính toán về phân bố nội lực, khả năng chịu lực uốn, xoắn và biến dạng của kết cấu nhịp dưới tác động của tải trọng xe cơ giới và tải trọng môi trường.

Bên cạnh đó, nghiên cứu làm rõ 4 khái niệm chuyên ngành then chốt:

1. Nút giao khác mức liên thông và trực thông: Nút giao liên thông cho phép các luồng xe chuyển hướng linh hoạt qua các nhánh rẽ, trong khi nút giao trực thông chỉ giải quyết giao cắt thẳng trên hai cao độ riêng biệt.
2. Chiều cao kiến trúc dầm cầu: Khoảng cách từ đỉnh mặt cầu đến đáy kết cấu dầm, yếu tố trực tiếp quyết định chiều dài đường dẫn và phạm vi chiếm dụng mặt bằng đô thị.
3. Bán kính đường cong bằng và siêu cao: Yếu tố hình học khống chế quỹ đạo chuyển động an toàn của phương tiện trên các nhánh rẽ với độ dốc siêu cao tối đa không vượt quá 4%.
4. Khổ tĩnh không đô thị: Không gian an toàn tối thiểu theo phương đứng và phương ngang phía dưới cầu để đảm bảo các phương tiện bên dưới lưu thông bình thường.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được thu thập từ số liệu đo đạc hiện trạng 267,5 km đường bộ của thành phố Thanh Hóa, hồ sơ quy hoạch tổng thể phát triển giao thông tỉnh Thanh Hóa đến năm 2025 và hồ sơ kỹ thuật của 12 công trình cầu vượt đô thị tiêu biểu tại Hà Nội và Thanh Hóa.

Cỡ mẫu nghiên cứu: Luận văn tiến hành khảo sát chuyên sâu tại 15 nút giao trọng điểm có lưu lượng phương tiện cao trên địa bàn thành phố Thanh Hóa, đồng thời phân tích đối sánh mẫu dữ liệu kỹ thuật từ 12 cầu vượt nút giao đã đưa vào vận hành thực tế.

Phương pháp chọn mẫu: Tác giả áp dụng phương pháp chọn mẫu có chủ đích kết hợp chọn mẫu theo cụm. Tiêu chí chọn mẫu dựa trên vị trí giao cắt giữa các trục quốc lộ đối ngoại (Quốc lộ 1A, Quốc lộ 47, Quốc lộ 45) với các trục chính đô thị có lưu lượng xe vượt ngưỡng năng lực thông hành trong giờ cao điểm.

Phương pháp phân tích và lý do lựa chọn: Luận văn sử dụng phương pháp phân tích so sánh đa tiêu chí kết hợp mô hình hóa kỹ thuật công trình. Phương pháp này được lựa chọn vì cho phép đánh giá đồng thời nhiều biến số phức tạp: từ tính khả thi kỹ thuật (khẩu độ nhịp 20m đến 150m, bán kính cong tối thiểu R từ 50m), tính mỹ quan cảnh quan đô thị, thời gian phong tỏa mặt bằng thi công, cho đến hiệu quả kinh tế vòng đời công trình. Timeline nghiên cứu được thực hiện xuyên suốt trong 18 tháng, bao gồm các giai đoạn điều tra thực địa, xử lý số liệu thống kê và mô phỏng lựa chọn kết cấu nhịp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích hiện trạng và đánh giá kỹ thuật các công trình đã mang lại các phát hiện thực nghiệm quan trọng:

Thứ nhất, sự mất cân đối nghiêm trọng trong phân bổ mạng lưới đường: Tổng chiều dài hệ thống giao thông thành phố Thanh Hóa là 267,5 km nhưng giao thông đối ngoại chỉ chiếm 23,5 km (tương đương 8,78%), trong khi đường huyện lộ chiếm 40,3% (107,78 km) và đường giao thông nông thôn chiếm 39,2% (104,72 km). Hầu hết các tuyến phố nội thị có bề rộng hẹp dưới 5m, khiến năng lực thông xe sụt giảm nghiêm trọng khi lưu lượng phương tiện cá nhân tăng nhanh.

Thứ hai, hiệu quả rõ rệt của các nút giao khác mức hiện hữu: Hai công trình cầu vượt gồm nút giao Đại lộ Lê Lợi – Dương Đình Nghệ (hoàn thành năm 2005, dài 393m, rộng 24m, sử dụng dầm Super T nhịp 40m) và nút giao Đường tránh TP – Quốc lộ 47 (hoàn thành năm 2009, dài 253m, rộng 27m, gồm 7 nhịp Super T 35m) đã chứng minh khả năng triệt tiêu 100% xung đột trực tiếp, tăng tốc độ dòng xe qua nút lên hơn 60 km/h so với mức dưới 15 km/h khi còn là nút cùng mức.

Thứ ba, sự phù hợp của các dạng kết cấu nhịp theo khẩu độ và hình học nút:

• Dầm Super T bê tông cốt thép dự ứng lực đúc sẵn: Phù hợp nhất cho khẩu độ nhịp từ 30m đến 42m trên các tuyến thẳng, giúp hạ giá thành xây dựng từ 15% đến 20% so với dầm hộp đổ tại chỗ nhờ khả năng công nghiệp hóa chế tạo.
• Dầm bản rỗng bê tông cốt thép dự ứng lực liên tục: Thích hợp cho khẩu độ 20m đến 35m với chiều cao dầm thấp chỉ từ 1,0m đến 1,2m, cho phép uốn lượn linh hoạt theo đường cong có bán kính R từ 50m trở lên, giảm diện tích giải phóng mặt bằng đường dẫn đầu cầu khoảng 25%.
• Dầm thép và dầm liên hợp thép - bê tông: Thể hiện ưu thế vượt trội về tốc độ thi công lắp ghép siêu nhanh, giảm hơn 50% thời gian chiếm dụng lòng đường, phù hợp cho các nút giao nội đô có mặt bằng chật hẹp như các hình mẫu cầu vượt dầm thép tại Hà Nội có chiều dài 246m đến 247m và bề rộng 9m.

Thảo luận kết quả

Nguyên nhân dẫn đến tình trạng ùn tắc giao thông tại thành phố Thanh Hóa là sự kết hợp giữa yếu tố lịch sử để lại mạng lưới đường nhỏ hẹp, tốc độ đô thị hóa nhanh và sự giao cắt trực thông giữa các luồng xe quá cảnh đường dài với dòng xe nội đô. So sánh với các nghiên cứu và dự án tại Hà Nội như cầu vượt Mai Dịch (dầm bản rỗng cao 1,0m), cầu vượt Phú Đô (dài 320,62m với sơ đồ 9 nhịp dầm bản rỗng) hay cầu vượt nút giao Quốc lộ 5 - Vĩnh Tuy (dầm hộp cao 2m, nhịp 35-40m), việc ứng dụng đa dạng các dạng kết cấu nhịp tại Thanh Hóa là hoàn toàn khả thi và cấp thiết.

Toàn bộ hệ thống dữ liệu so sánh có thể được trình bày một cách trực quan thông qua Bảng ma trận đánh giá đa tiêu chí và Biểu đồ radar phân tích trọng số. Bảng ma trận sẽ so sánh định lượng 6 dạng kết cấu nhịp (dầm I, dầm Super T, dầm bản rỗng, dầm hộp liên tục, cầu vòm, cầu dầm thép) dựa trên 5 chỉ tiêu: chi phí xây lắp, tiến độ thi công, chiều cao kiến trúc, khả năng uốn cong trên mặt bằng và tính thẩm mỹ cảnh quan. Biểu đồ radar giúp các nhà quản lý dễ dàng nhận diện phương án kết cấu tối ưu cho từng nút giao cụ thể: dầm Super T chiếm ưu thế vượt trội ở các trục đối ngoại vành đai, trong khi dầm bản rỗng và dầm thép liên hợp là giải pháp số một cho các nút giao hình xuyến hoặc nút giao nhiều nhánh trong lõi đô thị.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, 4 nhóm giải pháp kỹ thuật và tổ chức được đề xuất cụ thể như sau:

Thứ nhất, Chuẩn hóa thiết kế dầm Super T và dầm bản rỗng cho các nút giao vành đai: Áp dụng dầm Super T khẩu độ 35m đến 40m cho 6 nút giao khác cốt trọng điểm gồm: Nút vượt đường sắt Hoằng Long, nút giao đường tránh Quốc lộ 1A với đường vành đai phía Tây tại Đông Thọ, nút tránh Quốc lộ 1A với Quốc lộ 47 tại Quảng Thành. Mục tiêu nâng năng lực thông hành lên 35.000 lượt xe quy đổi/ngày đêm. Thời gian thực hiện từ năm 2024 đến năm 2028, do Ban Quản lý Dự án Đầu tư Xây dựng Công trình Giao thông tỉnh Thanh Hóa làm chủ đầu tư.

Thứ hai, Ứng dụng dầm thép lắp ghép và dầm hộp liên tục cho các nút giao nội đô phức tạp: Triển khai kết cấu dầm thép liên hợp bản bê tông cốt thép cho các nút giao có bán kính đường cong nằm R từ 50m đến 80m, khống chế độ dốc dọc dưới 4% và tĩnh không xe chạy 4,75m. Mục tiêu giảm 40% thời gian phong tỏa giao thông trong quá trình thi công. Thời gian triển khai giai đoạn 2026 - 2030, do Sở Giao thông Vận tải Thanh Hóa chủ trì thẩm định kỹ thuật.

Thứ ba, Mở rộng quỹ đất giao thông tĩnh và hoàn thiện hệ thống đường gom: Quy hoạch tăng tỷ lệ đất dành cho giao thông tĩnh từ 0,1% hiện nay lên mức tối thiểu 20% đến 25% tổng diện tích đất xây dựng đô thị. Bố trí xây dựng 4 bến xe đầu mối quy mô 35 ha và hệ thống điểm dừng đỗ xe buýt công cộng đạt mật độ 2 km/km2. Lộ trình thực hiện từ năm 2024 đến 2030, do Ủy ban Nhân dân Thành phố Thanh Hóa chỉ đạo các phòng ban chức năng thực hiện.

Thứ tư, Đầu tư xây dựng 4 cầu vượt sông lớn khép kín các tuyến vành đai: Tiến hành xây dựng cầu Nguyệt Viên, cầu Lễ Môn, cầu Quảng Phú qua sông Mã và cầu Thiệu Khánh qua sông Chu nhằm kết nối hoàn chỉnh tuyến vành đai phía Bắc sông Mã và các trục hướng tâm có lộ giới từ 34m đến 76m. Mục tiêu nâng mật độ lưới đường toàn đô thị lên 5,0 đến 6,0 km/km2 trước năm 2035, do Hội đồng Nhân dân và Ủy ban Nhân dân tỉnh Thanh Hóa phân bổ nguồn vốn ngân sách và vốn ODA.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thiết thực cho 4 nhóm đối tượng:

1. Cơ quan quản lý nhà nước và chính quyền địa phương: Sở Giao thông Vận tải, Sở Xây dựng, Viện Quy hoạch Kiến trúc và Ủy ban Nhân dân thành phố Thanh Hóa. Luận văn cung cấp luận cứ khoa học để hoạch định chiến lược đầu tư công, phê duyệt các đồ án quy hoạch giao thông đô thị tầm nhìn 2035 và tối ưu hóa nguồn vốn ngân sách nhà nước với tỷ lệ tiết kiệm ước tính 10% đến 15% tổng mức đầu tư hạ tầng.

2. Kỹ sư tư vấn thiết kế và các viện nghiên cứu chuyên ngành: Các kỹ sư công trình cầu đường có thể khai thác các công thức tính toán khẩu độ nhịp, bảng so sánh thông số kỹ thuật (chiều cao dầm, tĩnh không, bán kính cong R tối thiểu 50m, độ dốc 4%) để ứng dụng trực tiếp vào quá trình lập báo cáo nghiên cứu khả thi và thiết kế bản vẽ thi công các nút giao lập thể.

3. Doanh nghiệp xây dựng và nhà thầu thi công hạ tầng: Các nhà thầu có thể tham khảo các phân tích về biện pháp tổ chức thi công đúc sẵn dầm Super T, công nghệ lắp hẫng dầm hộp hoặc lao lắp dầm thép để lập biện pháp thi công tối ưu, rút ngắn từ 20% đến 30% tiến độ thi công thực tế tại hiện trường mà không làm gián đoạn dòng giao thông đô thị.

4. Giảng viên, học viên cao học và sinh viên ngành Công trình Giao thông: Luận văn là tài liệu tham khảo học thuật chuyên sâu, cung cấp phương pháp luận nghiên cứu đa tiêu chí và hệ thống dữ liệu thực chứng từ 12 công trình cầu vượt điển hình tại Việt Nam phục vụ công tác đào tạo và nghiên cứu khoa học.

Câu hỏi thường gặp

Tại sao dầm Super T lại được ứng dụng rộng rãi tại các nút giao ở thành phố Thanh Hóa? Dầm Super T với khẩu độ nhịp từ 30m đến 42m có ưu điểm lớn về khả năng đúc sẵn hàng loạt tại nhà máy, giúp kiểm soát chất lượng bê tông dự ứng lực chặt chẽ và rút ngắn tiến độ lắp dựng. Thực tế tại cầu vượt Lê Lợi – Dương Đình Nghệ (dài 393m) và nút Đường tránh TP – Quốc lộ 47 (dài 253m), giải pháp này đã giúp giảm 15% chi phí xây lắp so với dầm hộp đổ tại chỗ.

Kết cấu nhịp nào tối ưu nhất cho các nhánh rẽ có bán kính cong hẹp trong đô thị? Đối với các nhánh rẽ rẽ trái trực tiếp hoặc gián tiếp có bán kính cong bằng R từ 50m đến 100m, kết cấu dầm bản rỗng bê tông cốt thép dự ứng lực (khẩu độ 20-35m) hoặc dầm hộp thép liên hợp là tối ưu nhất. Chiều cao kiến trúc dầm mỏng chỉ 1,0m giúp công trình dễ dàng uốn lượn theo trắc dọc nhánh rẽ và giảm 25% diện tích chiếm dụng mặt bằng.

Làm thế nào để thi công cầu vượt tại các nút giao trung tâm mà không gây tê liệt giao thông? Giải pháp tối ưu là áp dụng kết cấu dầm thép liên hợp hoặc dầm bê tông đúc sẵn với công nghệ lắp ghép nhanh về đêm. Điển hình như các cầu vượt dầm thép tại Hà Nội có chiều dài 246m đến 247m chỉ mất vài tháng thi công phần trên, qua đó giảm hơn 50% thời gian chiếm dụng lòng đường so với phương pháp đổ bê tông trên đà giáo cố định.

Mục tiêu quy hoạch đất giao thông của thành phố Thanh Hóa đến năm 2035 là bao nhiêu? Theo quy hoạch điều chỉnh, diện tích đất dành cho giao thông đối nội bao gồm giao thông tĩnh và quảng trường giao thông phải đạt từ 20% đến 25% tổng diện tích đất xây dựng toàn thành phố. Đồng thời, mật độ mạng lưới đường giao thông công cộng phải đạt 2 km/km2 và mật độ lưới đường đô thị đạt mức 5,0 đến 6,0 km/km2.

Khi nào nên lựa chọn cầu vượt dạng cầu vòm hoặc cầu dây xiên trong đô thị? Cầu vòm (khẩu độ 60m đến 150m) và cầu dây xiên dạng Extradosed (như nút giao Ngã Tư Sở nhịp 45m, tháp cao 9,5m) chỉ nên lựa chọn tại các nút giao cửa ngõ trọng tâm hoặc giao cắt vượt sông lớn. Dù chi phí xây dựng cao hơn từ 40% đến 60% so với dầm giản đơn, các kết cấu này tạo điểm nhấn kiến trúc và cảnh quan nổi bật cho đô thị.

Kết luận

1. Nghiên cứu đã hệ thống hóa toàn diện cơ sở lý luận về phân loại nút giao khác mức và xác lập bộ tiêu chí kỹ thuật chuẩn mực cho kết cấu nhịp cầu vượt đô thị.
2. Phân tích thực trạng 267,5 km đường bộ thành phố Thanh Hóa đã chỉ rõ các điểm nghẽn hạ tầng khi mật độ đường chỉ đạt 4,5 km/km2 và quỹ đất giao thông tĩnh chỉ chiếm 0,1%.
3. Luận văn khẳng định dầm Super T (khẩu độ 30-42m) và dầm bản rỗng dự ứng lực (khẩu độ 20-35m) là hai giải pháp kết cấu chủ đạo, đảm bảo tính kinh tế và kỹ thuật cao nhất.
4. Đề xuất lộ trình xây dựng đồng bộ 6 nút giao khác mức trên các trục Quốc lộ 1A, Quốc lộ 47, Quốc lộ 45 cùng hệ thống 4 cầu vượt sông lớn để khép kín các tuyến vành đai.
5. Cung cấp phương pháp luận đánh giá đa tiêu chí giúp các cơ quan quản lý nhà nước đưa ra quyết định đầu tư chính xác, tiết kiệm ngân sách và nâng cao năng lực thông hành đô thị.

Về lộ trình tiếp theo, giai đoạn 2024 - 2026 cần tập trung hoàn thiện thiết kế chi tiết các nút giao vành đai; giai đoạn 2026 - 2030 triển khai xây dựng các cầu vượt thép nội đô; và hướng tới mốc 2035 hoàn thành mạng lưới giao thông lập thể hiện đại. Luận văn là tài liệu tham khảo khoa học có giá trị ứng dụng thực tiễn cao, kính mời các cơ quan quản lý, chuyên gia quy hoạch và kỹ sư cầu đường tiếp tục khai thác, ứng dụng các giải pháp đề xuất vào công cuộc hiện đại hóa hạ tầng giao thông đô thị.

Trích đoạn nội dung tài liệu

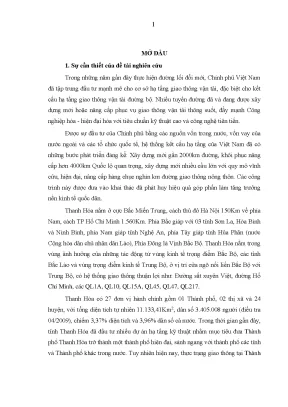

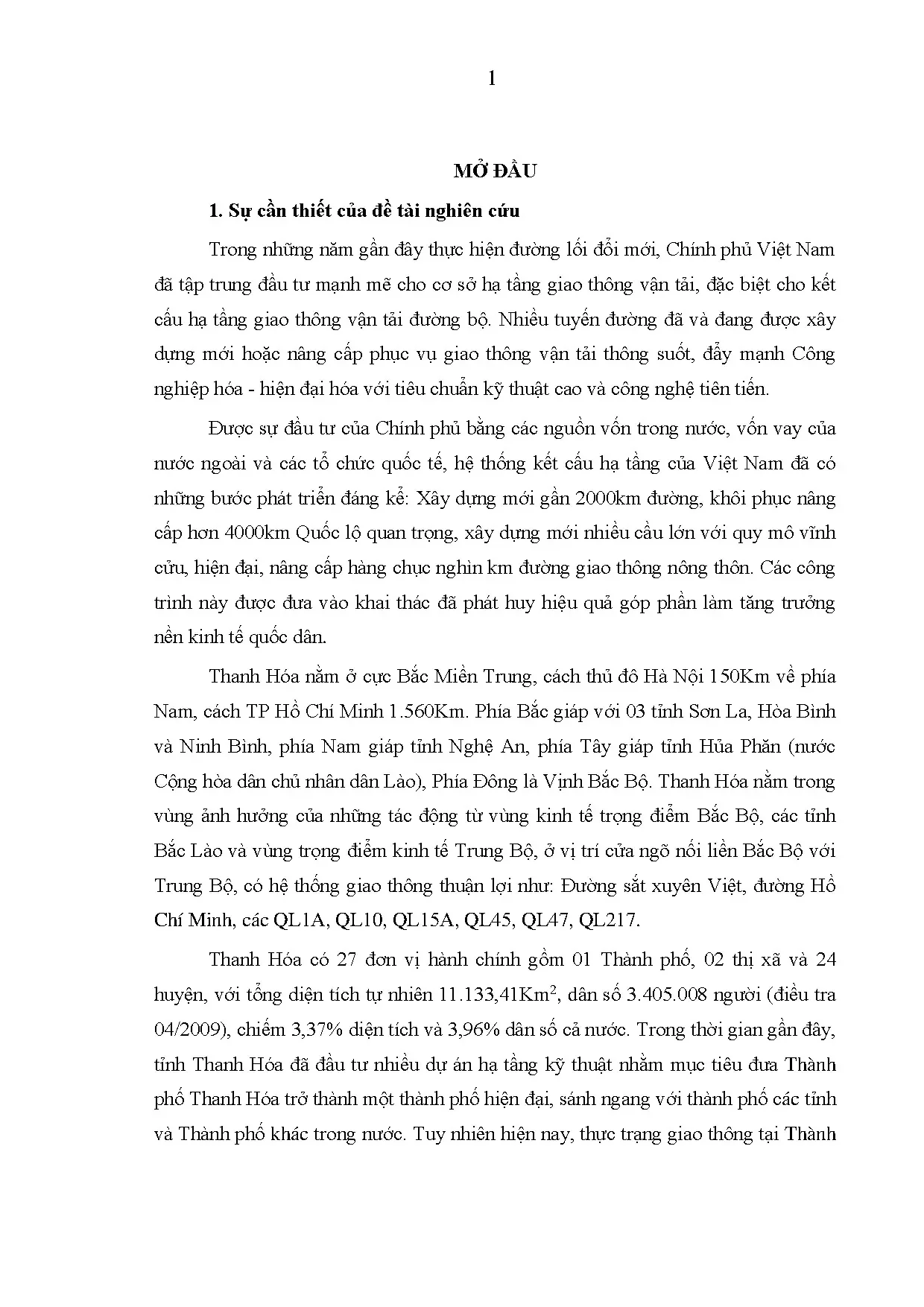

CHƯƠNG I TỔNG QUAN VỀ CÁC DẠNG KẾT CẤU CẦU VƯỢT TRONG NÚT GIAO THÔNG ĐÔ THỊ 1. Tình hình hiện trạng giao thông Thành phố Thanh Hóa Mạng lưới giao thông thành phố được xây dựng theo hai hướng Bắc Nam và Đông Tây, gồm có các tuyến giao thông đối ngoại và giao thông đối nội - Tổng chiều dài hệ thống giao thông là 267,5 km. Phần lớn các tuyến kết cấu mặt đường là bê tông nhựa, một số tuyến đường ngoại thành là đường bê tông xi măng hoặc cấp phối, còn một số ít các tuyến là đường đất. Trong nội thành đều được rải bê tông nhựa và vỉa hè lát đá, gạch Blook và có hệ thống chiếu sáng hoàn chỉnh.

- Các tuyến giao thông đối ngoại có tổng chiều dài 23,5 km bao gồm: Quốc lộ 1A - đoạn qua khu vực nghiên cứu dài 9 km, Quốc lộ 45 từ thành phố Thanh Hoá đi Nông Cống, Như Xuân - 1,5 km, Quốc lộ 47 nối thành phố Thanh Hoá với Sầm Sơn, Quốc lộ 15 nối với khu vực phía Tây thành phố - qua khu vực nghiên cứu dài 2 km. Đại lộ Bắc Nam (đường tránh Quốc lộ 1A) chiều dài 10Km. Hiện nay mạng lưới giao thông đối ngoại vẫn chưa đáp ứng được nhu cầu sử dụng cả về năng lực thông xe cũng như về tiêu chuẩn kỹ thuật. Đi qua khu vực thành phố có tuyến đường sắt Bắc Nam, ga đường sắt Thanh Hoá là ga chính diện tích 46500m2 với năng lực thông qua là 300 lượt HK/ngày đêm và 500 tấn hàng/ngày đêm.

Về giao thông thuỷ có cảng Lễ Môn diện tích 51.000m2, công suất cảng 300. Ngoài ra còn có bến than, bến cát Hàm Rồng công suất 1150 tấn/năm. Nhìn chung hệ thống đối ngoại của thành phố Thanh Hoá bao gồm đường bộ, đường sắt và đường thuỷ đã tạo được mối liên hệ chặt chẽ với các khu vực khác trong tỉnh, với các tỉnh khác trong nước và các nước trong khu vực. 5 - Giao thông đối nội: Chủ yếu cấu tạo dạng ô bàn cờ theo hướng Bắc Nam và Đông Tây ( tổng chiều dài 107,78 km ) gồm các tuyến tỉnh lộ, đường nội thành và ngoại thành.

Đường tỉnh lộ có tuyến Đình Hương - Giàng ( 2,5 km ) và đường cảng Lễ Môn ( 2,5 km ). Đường nội thành: Các trục chính đô thị là các đường đại lộ Lê Lợi (6km ) có cầu vượt qua đường sắt về phía Tây thành phố, đường Lê Hoàn, đường Phan Bội Châu - Hạc Thành, đường Phan Chu Trinh - Trường Thi, đường Dương Đình Nghệ, đường Lê Hữu Lập. Các trục đường này có chiều rộng lòng đường từ 10- 25m, chỉ giới đường đỏ từ 18,5 - 42 m. Còn lại là các đường phân ô phố, chiều rộng lòng đường từ 3,5 - 9m, chỉ giới đường đỏ từ 10,5 – 19 m.

Mật độ lưới đường đô thị khoảng 4,5 km/km2. + Các công trình phục vụ giao thông: Hiện nay thành phố Thanh Hoá có 3 bến xe: Bến xe phía Bắc ( Cầu Hạc ), diện tích 7.100 m2, bến xe phía Nam ( ngã ba voi ), diện tích 7.560 m2 và bến xe phía Tây ( Ngã ba Nguyễn Trãi - Dương Đình Nghệ ), diện tích 5. Còn bãi đỗ xe hiện có: Bãi đỗ xe Phú Thọ ( 150 m2 ), bãi đỗ xe Tây Sơn 3 (450 m2 ), bãi đỗ Phan Chu Trinh ( 1.500 m2, bãi đỗ Trường Thi ( 1.750 m2 ), bãi đỗ Nguyễn Chí Thanh ( 1. Bãi đỗ xe khách sạn Thăng Long (202 m2).

Nhìn chung mạng giao thông đối nội tương đối hoàn chỉnh, khu vực nội thành hầu hết đã được nâng cấp cải tạo. Khu vực ngoại thành nhiều đường còn là đường cấp phối, có tuyến còn là đường đất cần phải nâng cấp hoàn thiện. Một số chỉ tiêu về đường bộ thành phố Thanh Hoá Km % Tổng chiều dài 267,5 100 Theo tính chất đường: 6 Quốc lộ 23,5 87 Tỉnh lộ 31,5 11,8 Huyện lộ 107,78 40,3 Giao thông nông thôn 104,72 39,2 Theo chất lượng đường: Đường nhựa 39,2 84,9 Đường bê tông xi măng 24,7 9,2 Đường đá dăm 15,5 15,5 7 Hình 1.1 Một số hình ảnh giao thông ở Thành phố Thanh Hóa Một số điểm hạn chế và bất cập của hệ thống giao thông đường bộ: + Trừ một số quốc lộ đi qua đô thị có chiều rộng làn đường xe chạy từ 14m trở lên, còn hầu hết các đường phố nội thị đều nhỏ, hẹp (< 5m), ảnh hưởng xấu tới giao thông và bộ mặt đô thị. + Tỷ lệ đất giành cho hệ thống bến, bãi đỗ xe còn thấp, chỉ chiếm 0,1% diện tích đất xây dựng đô thị.

+ Thành phố đã có hệ thống giao thông công cộng phục vụ nhu cầu đi lại của người dân. Bao gồm các tuyến: Thanh Hoá - Sầm Sơn (16km), Quán Nam – Cầu Tào (12km), Thanh Hoá - Triệu Sơn (19km), Thanh Hoá - Bỉm Sơn (39km), Thanh Hoá - Tĩnh Gia (60km), Thanh Hoá - Yên Định (37km). + Thống kê khối lượng hiện trạng giao thông: - Đường nội thành: 107,78km; - Đường ngoại thành: 136,22km; - Đường đối ngoại: 23,5km; 8 Tổng cộng: 267,5km; mật độ đường 4,5km/km2. Hoàn cảnh lịch sử để lại đường phố nhỏ hẹp, không đồng bộ phát triển đô thị không theo quy hoạch và các chỉ tiêu đề ra, các dự báo về giao thông đều không chính xác.

- Sự phát triển nhanh của nền kinh tế, sự đô thị hóa nhanh, mạnh diễn ra làm cho dân số của Thành phố tăng nhanh, nhu cầu đi lại, vận chuyển hành khách tăng nhanh. - Sự phát triển nhanh của các loại phương tiện giao thông nói chung và các phương tiện giao thông cá nhân nói riêng dẫn đến tình trạng ùn tắc giao thông. - Sự phát triển nhanh, ổn định của nền kinh tế dẫn đến giao lưu kinh tế giữa các địa phương tăng, đặc biệt là với thành phố Thanh Hóa. - Sự tập trung của các cơ quan quản lí nhà nước, các trung tâm thương mại dịch vụ tại trung tâm của thành phố làm cho nhu cầu đi lại trong trung tâm tăng.

- Hệ thống đường vành đai và các đường xuyên tâm chưa hoàn thiện và chưa phát huy chức năng nối mạng lưới giao thông dẫn đến tình trạng quá tải trên các đường hướng tâm vào khu vực nội đô. - Trong hơn 10 năm qua hệ thống đèn giao thông đã được lắp đặt tại các nút giao cắt chính tại thủ đô nhưng vẫn chưa đáp ứng được nhu cầu đèn tín hiệu giao thông trên địa bàn thành phố. Mặt khác việc bố trí thời gian chu kì đèn tín hiệu, kết hợp giữa những cụm đèn tín hiệu gần nhau còn chưa hợp lí dẫn đến tình trạng ùn ứ cục bộ tại vị trí các nút đèn. - Việc chấp hành luật lệ giao thông của người dân còn quá kém mặc dù đã được tuyên truyền rộng rãi và áp dụng các hình thức xử phạt tăng cao nhưng ý thức của người dân vẫn chưa được tăng cao.

- Nằm ở vị trí trung tâm của vùng, thành phố Thanh Hóa là điểm tập trung các đường quốc lộ chiến lược quan trọng như Quốc lộ 1A, QL45, QL47, QL10, , các quốc lộ này tạo nên đầu mối liên kết giữa thành phố Thanh Hóa với các trung tâm dân cư, kinh tế, quốc phòng khác của cả tỉnh. Chiến lược phát triển giao thông Thành phố Thanh Hóa 1. Về đường bộ: Hoàn chỉnh hệ thống giao thông vành đai và các trục giao thông hướng ngoại của thành phố, các nút giao thông và các bến xe liên tỉnh, bao gồm: Đường từ cầu Sâng - cầu Hạc - ga Thanh Hóa vòng về đường Nguyễn Trãi đi cầu Cốc; đường từ Đình Hương - Phú Sơn - cầu Lai Thành qua Đông Hương - Nam Ngạn - Đông Thọ nối với quốc lộ 1A và đường từ Hàm Rồng - Lễ Môn - cầu Quán nam vòng về ngã ba Nhồi với Quốc lộ 47. Cải tạo và xây dựng mới đường ven sông Mã đi Nam Ngạn, Lễ Môn, Sầm Sơn, kết hợp với việc gia cố cải tạo đê sông Mã; các tuyến giao thông hướng ngoại từ trung tâm thành phố đi phía Bắc, phía Nam theo trục Quốc lộ 1A cũ đi Sầm Sơn và đi phía Tây theo trục Quốc lộ 45 và 47.

Tương lai sau năm 2020 xây dựng cầu vượt sông Mã, hình thành tuyến vành đai phía Bắc sông Mã. + Cải tạo, mở rộng, nâng cấp và xây dựng mới các trục giao thông đô thị hiện có, kể cả cầu, kết hợp mở rộng xây dựng mới các nút giao thông quan trọng; bố trí đều các bãi đỗ xe và hệ thống tín hiệu điều khiển giao thông. + Cải tạo mở rộng cầu Cốc, cầu Lai Thành; xây mới một số cầu qua kênh Vinh, sông Quảng Châu, sông cầu Hạc và sông Nhà Lê để khép kín các đường vành đai và các trục giao thông chính. Trước mắt tập trung xây dựng cầu qua kênh Vinh trên tuyến đường Lê Lợi, nối khu trung tâm thành phố với khu đô thị mới.

Đến năm 2005 về đường bộ: Mạng lưới giao thông thành phố được xây dựng theo hai hướng Bắc Nam và Đông Tây, gồm có các tuyến giao thông đối ngoại và giao thông đối nội - Tổng chiều dài hệ thống giao thông là 267,5 km. Các đường phố nội thành đều được rải bê tông nhựa và vỉa hè lát gạch BLốc và có hệ thống chiếu sáng hoàn chỉnh. Các tuyến giao thông đối ngoại có tổng chiều dài 23,5 km bao gồm: Quốc lộ 1A - đoạn qua khu vực nghiên cứu dài 9 km, quốc lộ 45 từ thành phố Thanh Hoá đi Nông Cống, Như Xuân - 1,5 km, quốc lộ 47 nối thành phố Thanh Hoá với Sầm Sơn, 10 quốc lộ 15 nối với khu vực phía Tây thành phố - qua khu vực nghiên cứu dài 2 km, Đại lộ Bắc Nam chiều dài 10 km. Như vậy theo quyết định phê duyệt thành phố đã đầu tư được các tuyến sau: Tuyến Quốc Lộ 47 Thanh Hóa - Sầm Sơn nối với đường tránh Quốc lộ 1A (đại lộ Bắc Nam) và đoạn đại lộ Lê Lợi cầu vượt đường sắt nối với Quốc lộ 45 (ngã ba Phú Sơn); Tuyến đại lộ Lê Lợi kéo dài; đang triển khai dự án đường vành đai Đông Tây 1; Lập dự án khả thi Đông Tây 2; đầu tư nâng cấp Quốc lộ 45 đoạn qua phía Tây Nam thành phố; đang triển khai dự án đại lộ Nam sông Mã, QL1A sắp hoàn thành đưa vào sử dụng.

Về cơ bản đã thực hiện tốt giao thông đối ngoại theo quy hoạch được duyệt. Giao thông nội thành: Chủ yếu cấu tạo dạng ô bàn cờ theo hướng Bắc Nam và Đông Tây ( tổng chiều dài 107,78 km ) gồm các tuyến tỉnh lộ, đường nội thành và ngoại thành. Đường tỉnh lộ có tuyến Đình Hương - Giàng ( 2,5 km ) và đường cảng Lễ Môn (2,5 km ).
