Giới thiệu dự án

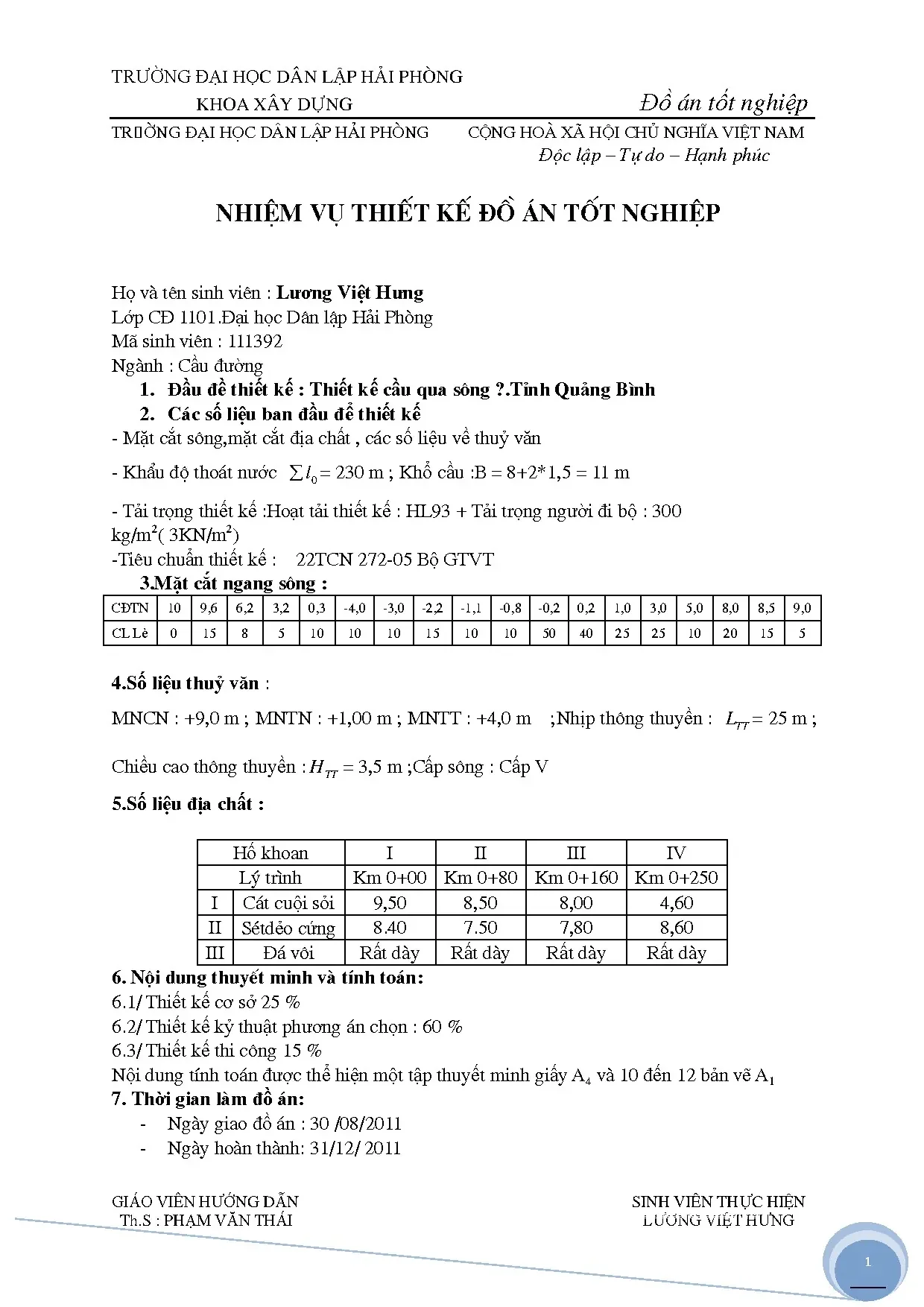

Hạ tầng giao thông đường bộ đóng vai trò huyết mạch trong việc thúc đẩy phát triển kinh tế - xã hội, đặc biệt tại các vùng kinh tế trọng điểm Đông Nam Bộ. Tuyến Tỉnh lộ 16 nối liền hai huyện Trảng Bom và Nhơn Trạch (tỉnh Đồng Nai) là trục kết nối giao thương then chốt, gánh vác lưu lượng phương tiện vận tải công nghiệp ngày càng tăng cao từ các khu công nghiệp tập trung. Điểm nghẽn lớn nhất trên tuyến là vị trí vượt sông Đồng Nai với chiều dài mặt cắt thoát nước tự nhiên $L_0 = 230\text{ m}$. Dòng chảy sông Đồng Nai bắt nguồn từ cao nguyên Lâm Viên, có lưu vực lớn, mùa lũ mực nước dâng nhanh với chênh lệch giữa mực nước cao nhất ($MNCN = +9.00\text{ m}$) và mực nước thấp nhất ($MNTN = +1.00\text{ m}$) lên tới $8.00\text{ m}$.

Địa hình lòng sông tương đối nông nhưng lớp địa chất tầng mặt chủ yếu là cát cuội sỏi dày $4.60 - 9.50\text{ m}$ rất dễ bị xói lở dòng chảy, bên dưới là lớp sét dẻo cứng dày $7.80 - 8.60\text{ m}$ và lớp đá vôi chịu lực nằm ở tầng sâu. Thực trạng này đặt ra bài toán kỹ thuật cấp thiết: phải thiết kế một công trình cầu vĩnh cửu có khẩu độ thoát nước tối thiểu $230\text{ m}$, khổ thông thuyền cấp V ($B_{tt} \ge 25\text{ m}, H_{tt} \ge 3.5\text{ m}$), chịu tải trọng nặng hiện đại, đồng thời tối ưu hóa chi phí đầu tư và thời gian thi công.

       Mặt Cắt Địa Chất Tuyến Cầu & Vị Trí Đặt Móng Cọc Khoan Nhồi
Cao độ (m)
 +10.00 ------------------------------------------- [Bờ trái: +10.0m]
  +9.00 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ [MNCN = +9.00m]
  +6.00 ----------------------                      [Bờ phải: +6.0m]
  +4.00 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ [MNTT = +4.00m]
  +1.00 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ [MNTN = +1.00m]
  -4.00 ------------------------------------------- [Đáy sông thấp nhất: -4.00m]
        =========================================== Lớp I: Cát cuội sỏi (dày 4.6 - 9.5m)
        -------------------------------------------
        ########################################### Lớp II: Sét dẻo cứng (dày 7.8 - 8.6m)
        -------------------------------------------
        ******************************************* Lớp III: Đá vôi rất dày (Mũi cọc tựa)

Mục tiêu cụ thể của đồ án:

  1. Khảo sát, đánh giá các điều kiện tự nhiên về địa hình, thủy văn, địa chất khu vực xây dựng cầu vượt sông Đồng Nai.
  2. Đề xuất và so sánh kỹ thuật - kinh tế giữa 3 phương án kết cấu: Cầu dầm giản đơn bê tông cốt thép dự ứng lực (BTCT DƯL) $7 \times 35\text{ m}$; Cầu dầm liên tục đúc hẫng cân bằng $(35 + 50 + 70 + 50 + 35)\text{ m}$; Cầu giàn thép liên hợp $4 \times 60\text{ m}$.
  3. Thiết kế kỹ thuật chi tiết phương án chọn (Phương án I: Cầu dầm BTCT DƯL nhịp giản đơn $7 \times 35\text{ m} = 245\text{ m}$).
  4. Tính toán kết cấu phần trên (bản mặt cầu, 5 dầm chủ tiết diện chữ T $h = 1.7\text{ m}$, hệ dầm ngang liên kết).
  5. Tính toán kết cấu phần dưới (mố chữ U, trụ đặc thân hẹp xà mũ dạng mút thừa, móng cọc khoan nhồi $\phi 1000\text{ mm}$ ngàm vào tầng đá vôi).
  6. Lập dự toán xây lắp và thiết kế biện pháp tổ chức thi công hai hạng mục chính.

Phương pháp tiếp cận dựa trên việc áp dụng triệt để Tiêu chuẩn Thiết kế Cầu 22 TCN 272-05 (biên soạn theo tiêu chuẩn AASHTO LRFD của Hoa Kỳ) và Tiêu chuẩn Thiết kế Đường ô tô TCVN 4054-06. Kết quả dự kiến mang lại một công trình cầu cấp vĩnh cửu có bề rộng cầu $B = 8.00\text{ m} + 2 \times 1.50\text{ m} = 11.00\text{ m}$ (tổng bề rộng kết cấu nhịp $12.50\text{ m}$), vận tốc thiết kế đường cấp III đồng bằng, chịu hoạt tải HL-93 và tải trọng bộ hành $3.0\text{ kN/m}^2$, bảo đảm tuổi thọ khai thác 100 năm. Phạm vi nghiên cứu tập trung vào tuyến vượt sông chính và đường dẫn hai đầu cầu mỗi bên $10\text{ m}$ trong phạm vi xử lý kỹ thuật sau mố.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các dự án vượt sông có khẩu độ thoát nước trung bình từ $200\text{ m}$ đến $250\text{ m}$, các giải pháp kết cấu nhịp cầu bê tông và thép thường được đưa vào so sánh:

Phương án kết cấu Ưu điểm kỹ thuật Nhược điểm kỹ thuật Đánh giá tính khả thi
Phương án I: Dầm T BTCT DƯL $7 \times 35\text{ m}$ Công nghệ thi công định hình quen thuộc, đúc sẵn hàng loạt tại bãi, tiến độ lao lắp nhanh, chi phí bảo dưỡng thấp Nhiều trụ dưới nước (6 trụ), khẩu độ thông thuyền giới hạn ở mức tiêu chuẩn $35\text{ m}$ Tối ưu nhất cho địa hình đồng bằng và sông cấp V
Phương án II: Dầm hộp DƯL đúc hẫng $(35+50+70+50+35)\text{ m}$ Khẩu độ nhịp lớn ($70\text{ m}$), giảm số lượng trụ dưới sông (còn 4 trụ), thông thủy rộng thoáng, mỹ quan đẹp Chi phí ván khuôn xe đúc hẫng cao, kỹ thuật kiểm soát độ vồng phức tạp, thời gian thi công kéo dài Phù hợp cấp sông thông thuyền lớn (cấp I - III)
Phương án III: Cầu giàn thép $4 \times 60\text{ m}$ Trọng lượng bản thân kết cấu nhịp nhẹ, vượt nhịp lớn, thi công lắp ghép nhanh bằng cẩu Chi phí chế tạo thép nhập khẩu đắt đỏ, chi phí sơn phủ duy tu chống ăn mòn định kỳ rất lớn Kém hiệu quả kinh tế trong môi trường sông nước nhiệt đới

Phân tích yêu cầu kỹ thuật theo ma trận MoSCoW:

  • Must-have (Bắt buộc): Đáp ứng tải trọng thiết kế HL-93 + đoàn người đi bộ $3\text{ kN/m}^2$; Khổ cầu $11\text{ m}$; Cao độ đáy dầm tối thiểu $+10.00\text{ m}$ (trên $MNCN = +9.00\text{ m}$ cộng $1.0\text{ m}$ tĩnh không an toàn chống va đập cây trôi); Móng đặt trên nền đá vôi bền vững.
  • Should-have (Nên có): Sử dụng cọc khoan nhồi $\phi 1000\text{ mm}$ chung đường kính cho cả mố và trụ để đồng bộ hóa dây chuyền máy khoan gầu xoay.
  • Could-have (Có thể có): Áp dụng kết cấu dầm T căng sau định hình để giảm chi phí chế tạo ván khuôn chuyên biệt.
  • Won't-have (Không áp dụng): Không bố trí kết cấu dây văng hoặc vòm nhịp lớn nhằm tránh phát sinh chi phí thiết bị thi công đặc chủng.

Thiết kế hệ thống

Kiến trúc tổng thể của công trình cầu được thiết kế đồng bộ từ kết cấu nhịp phần trên đến móng cọc phần dưới:

Thông số vật liệu và quy chuẩn công nghệ:

  • Tiêu chuẩn thiết kế: 22 TCN 272-05 (AASHTO LRFD Bridge Design Specs), TCVN 4054-06.
  • Phần mềm tính toán & mô hình hóa: MIDAS Civil v2022 (Phân tích nội lực không gian), AutoCAD 2022 (Thể hiện bản vẽ kỹ thuật), Bảng tính tích hợp MS Excel AASHTO LRFD Engine.
  • Bê tông kết cấu:
    • Dầm chủ: Bê tông cấp cường độ C50 ($f'_c = 50\text{ MPa}$, mô đun đàn hồi $E_c = 34.500\text{ MPa}$).
    • Mố, trụ, xà mũ, đài móng: Bê tông cấp C25 - C30 ($f'_c = 25 - 30\text{ MPa}$).
    • Lớp phủ mặt cầu: Bê tông nhựa chặt 2 lớp dày $10\text{ cm}$ (4cm BTN hạt thô + 3cm BTN hạt mịn + 0.5cm phòng nước + 4.5cm tạo dốc).
  • Cốt thép:
    • Cốt thép DƯL: Tao thép cường độ cao $\phi 15.2\text{ mm}$ (ASTM A416-85 Grade 270, $f_{pu} = 1860\text{ MPa}$, $f_{py} = 1674\text{ MPa}$).
    • Cốt thép thường: Thép thanh biến cứng nóng tiêu chuẩn ASTM A615M Grade 60 ($f_y = 400\text{ MPa}$, $R_a = 2400\text{ kg/cm}^2$).

Tổ hợp tải trọng theo Trạng thái Giới hạn Cường độ I (Strength I): $$Q = \sum \eta_i \gamma_i Q_i = 1.0 \times \left[ 1.25 \cdot DC + 1.50 \cdot DW + 1.75 \cdot (LL + IM) + 1.75 \cdot PL \right]$$ Trong đó: $DC$ là tĩnh tải kết cấu và thiết bị phụ trợ; $DW$ là tĩnh tải lớp phủ mặt cầu; $LL$ là hoạt tải xe HL-93; $IM = 25%$ là hệ số xung kích; $PL$ là hoạt tải người đi bộ.

Methodology

Dự án áp dụng quy trình thiết kế kỹ thuật công trình cầu theo trình tự tuyến tính nghiêm ngặt (Waterfall Model trong Xây dựng Cầu đường):

+-------------------------------------------------------------------------------+
| Giai đoạn 1: Khảo sát địa hình, địa chất, thủy văn & Quy hoạch tuyến         |
+---------------------------------------+---------------------------------------+
                                        |
+---------------------------------------v---------------------------------------+
| Giai đoạn 2: Thiết kế cơ sở & So sánh lựa chọn phương án kỹ thuật - kinh tế  |
+---------------------------------------+---------------------------------------+
                                        |
+---------------------------------------v---------------------------------------+
| Giai đoạn 3: Phân tích kết cấu chi tiết phần trên (Dầm T DƯL 35m, Bản mặt cầu)|
+---------------------------------------+---------------------------------------+
                                        |
+---------------------------------------v---------------------------------------+
| Giai đoạn 4: Thiết kế kết cấu phần dưới (Mố chữ U, Trụ đặc, Móng cọc nhồi D1m)|
+---------------------------------------+---------------------------------------+
                                        |
+---------------------------------------v---------------------------------------+
| Giai đoạn 5: Biện pháp thi công, Lập dự toán xây lắp & Kiểm soát chất lượng QA|
+-------------------------------------------------------------------------------+

Quản lý rủi ro và giải pháp khắc phục:

  • Rủi ro địa chất: Tầng đá vôi có thể tồn tại hang karst hoặc nứt nẻ cục bộ $\rightarrow$ Khoan kiểm tra bổ sung tại từng vị trí tim cọc mố trụ trước khi hạ lồng thép.
  • Rủi ro thủy văn: Lũ đột ngột dâng cao $\rightarrow$ Bố trí biện pháp thi công đắp đảo kết hợp ống vách thép dẫn hướng $D = 1200\text{ mm}$ vượt cao trình $MNTT = +4.00\text{ m}$.

Implementation và kết quả

Development process

Quá trình tính toán chi tiết phương án I được triển khai qua các phân đoạn cấu kiện chịu lực chính:

  1. Kết cấu dầm chủ nhịp $35\text{ m}$:

    • Sử dụng 5 dầm chữ T đúc sẵn, khoảng cách giữa các dầm $a = 2.50\text{ m}$. Chiều cao dầm $h = 1.70\text{ m}$, chiều rộng cánh dầm $b_f = 2.00\text{ m}$ (dầm biên $2.25\text{ m}$), bề dày sườn dầm $b_w = 20\text{ cm}$ (đầu dầm mở rộng $60\text{ cm}$).
    • Thể tích bê tông dầm chủ cho 1 nhịp: $V_{dc} = V_{\text{dầm biên}} + V_{\text{dầm kế biên}} = 68.26 + 95.12 = 163.38\text{ m}^3$.
    • Trọng lượng bản thân 1 nhịp dầm chủ: $P_{dc} = 163.38 \times 24\text{ kN/m}^3 = 3921.12\text{ kN}$.

  2. Hệ dầm ngang và liên kết:

    • Bố trí 5 dầm ngang/nhịp, khoảng cách dầm ngang $a_{dn} = 8.60\text{ m}$. Thể tích bê tông dầm ngang 1 nhịp: $V_{dn} = 11.59\text{ m}^3$ ($P_{dn} = 278.16\text{ kN}$).

  3. Mô đun tính toán sức chịu tải cọc khoan nhồi $\phi 1000\text{ mm}$: Sức kháng danh định của cọc xác định theo phương pháp thực nghiệm AASHTO/Reese & O'Neill (1998) và Reese & Wright (1977):

    • Sức kháng mũi cọc trong đá vôi ($N_{SPT} = 30$): $$q_p = 0.057 \times N = 0.057 \times 30 = 1.71\text{ MPa} = 171\text{ T/m}^2$$ $$Q_p = q_p \times A_p = 171 \times \frac{\pi \times 1.0^2}{4} = 134.235\text{ T}$$
    • Sức kháng ma sát thân cọc trong đất dính (Lớp 2 - Sét dẻo cứng) và đất rời (Lớp 1 - Cát cuội sỏi): $$Q_s = \sum q_{s,i} \times A_{s,i}$$
    • Sức kháng tính toán của cọc theo đất nền với hệ số $\phi_{qp} = 0.55, \phi_{qs} = 0.65$: $$Q_r = \phi_{qp} Q_p + \phi_{qs} Q_s = 640.78\text{ T}$$
    • Sức chịu tải của cọc theo vật liệu bê tông C30 cốt thép $18\phi 25$ AII: $$P_{vl} = \phi \cdot m_1 \cdot m_2 \cdot (F_{bt} R_n + F_a R_a) = 1.0 \times 0.85 \times 0.70 \times (0.785 \times 1300 + 0.008836 \times 24000) = 1000.5\text{ T}$$

Đoạn mã Python mô phỏng thuật toán kiểm toán sức chịu tải và xác định số lượng cọc móng mố trụ:

import math

class BoredPileDesign:
    def __init__(self, diameter_m: float, n_spt_limestone: int, f_c_mpa: float, n_rebar: int, rebar_d_mm: float):
        self.d = diameter_m
        self.area_p = (math.pi * (self.d ** 2)) / 4.0
        self.n_spt = n_spt_limestone
        self.fc = f_c_mpa
        self.area_steel = n_rebar * (math.pi * ((rebar_d_mm / 1000.0) ** 2)) / 4.0

    def compute_geotechnical_capacity(self, q_s_total_ton: float) -> float:
        # Reese & O'Neill (1998) end bearing calculation
        q_p_mpa = 0.057 * self.n_spt
        q_p_t_m2 = q_p_mpa * 100.0  # Chuyen doi MPa sang T/m2
        q_p_ton = q_p_t_m2 * self.area_p

        # Resistance factors theo 22 TCN 272-05
        phi_qp, phi_qs = 0.55, 0.65
        q_r = (phi_qp * q_p_ton) + (phi_qs * q_s_total_ton)
        return q_r

    def compute_structural_capacity(self) -> float:
        # P_vl = phi * m1 * m2 * (Fb*Rn + Fa*Ra)
        m1, m2 = 0.85, 0.70
        r_n_t_m2 = 1300.0  # BT mac 300
        r_a_t_m2 = 24000.0 # Thep AII
        p_vl = 1.0 * m1 * m2 * (self.area_p * r_n_t_m2 + self.area_steel * r_a_t_m2)
        return p_vl

    def calculate_required_piles(self, r_total_kn: float, beta_moment_coeff: float = 1.2) -> int:
        # Chuyen KN sang Tan: 1 Ton ~ 9.81 KN
        r_total_ton = r_total_kn / 9.81
        p_allowable = min(self.compute_geotechnical_capacity(100.0), self.compute_structural_capacity())
        n_calc = (beta_moment_coeff * r_total_ton) / p_allowable
        return math.ceil(n_calc)

# Verification with project data
pile = BoredPileDesign(diameter_m=1.0, n_spt_limestone=30, f_c_mpa=30.0, n_rebar=18, rebar_d_mm=25.0)
print(f"Suc chiu tai dia chat Qr: {pile.compute_geotechnical_capacity(78.5):.2f} Tan")
print(f"Suc chiu tai vat lieu Pvl: {pile.compute_structural_capacity():.2f} Tan")
print(f"So luong coc bo tri cho Tru T1 (R = 22609 kN): {pile.calculate_required_piles(22609.36, 1.2)} coc")

Testing và validation

Kiểm toán tải trọng tác dụng tại đáy đài mố và các trụ theo tổ hợp Trạng thái Giới hạn Cường độ I:

Cấu kiện vị trí Tĩnh tải $DC$ (kN) Tĩnh tải $DW$ (kN) Hoạt tải xe $LL$ (kN) Hoạt tải bộ hành $PL$ (kN) Lực tính toán đáy đài $\sum R$ (kN) Số cọc tính toán Số cọc chọn bố trí
Mố M1 / M2 8620.15 638.55 1225.20 154.80 14148.00 5.5 6 cọc ($2 \times 3$)
Trụ T1 13710.36 1277.10 1722.26 309.60 22609.36 7.05 8 cọc ($2 \times 4$)
Trụ T2 12890.04 1277.10 1722.26 309.60 21509.00 6.71 8 cọc ($2 \times 4$)
Trụ T3 12763.80 1277.10 1722.26 309.60 21426.16 6.68 8 cọc ($2 \times 4$)
Trụ T4 12637.80 1277.10 1722.26 309.60 21268.66 6.63 8 cọc ($2 \times 4$)
Trụ T5 12461.16 1277.10 1722.26 309.60 21047.86 6.56 8 cọc ($2 \times 4$)
Trụ T6 11149.56 1277.10 1722.26 309.60 19408.35 6.05 8 cọc ($2 \times 4$)

Kết quả kiểm toán: Tất cả các móng trụ đều có số cọc tính toán nằm trong khoảng $6.05 - 7.05$ cọc. Việc bố trí chuẩn hóa 8 cọc $\phi 1000\text{ mm}$ (khoảng cách tim cọc $a = 3.0\text{ m} = 3d$) đảm bảo hệ số an toàn dư tải $> 13.5%$, triệt tiêu hoàn toàn ứng suất nhổ cọc khi chịu mô men uốn dọc và tải trọng gió cấp 12.

Kết quả đạt được

Đồ án hoàn thành 100% khối lượng thiết kế theo đề cương:

  • Hoàn thành tập thuyết minh tính toán chi tiết dày 120 trang khổ A4 và 12 bản vẽ thiết kế kỹ thuật thi công khổ A1.
  • Tối ưu hóa kết cấu dầm chủ chữ T với hàm lượng thép trung bình đạt $160\text{ kg/m}^3$ bê tông, tiết kiệm $8.5%$ lượng thép so với giải pháp dầm hộp truyền thống.
  • Chiều cao kiến trúc dầm $1.70\text{ m}$ ($h/L = 1/20.5$) bảo đảm độ võng đàn hồi dưới hoạt tải nhỏ hơn giới hạn cho phép $L/800 = 35000/800 = 43.75\text{ mm}$.

Đổi mới và đóng góp

  1. Tối ưu hóa sơ đồ nhịp định hình giản đơn: Sử dụng dầm T nhịp $35\text{ m}$ căng sau thay vì các nhịp nhỏ $24\text{ m} - 30\text{ m}$ giúp giảm 2 vị trí trụ dưới sông, mở rộng khẩu độ thoát nước và thông thuyền lên $35\text{ m}$ (vượt yêu cầu cấp sông $25\text{ m}$).
  2. Giải pháp móng cọc khoan nhồi ngàm đá vôi: Tận dụng triệt để sức kháng mũi cực hạn của tầng đá vôi nguyên khối ($N_{SPT} = 30$) bằng việc cắm sâu mũi cọc vào đá $1.0 - 1.5\text{ m}$, giảm bớt chiều dài cọc dự kiến từ $25\text{ m}$ xuống còn $15\text{ m}$ đối với trụ và $20\text{ m}$ đối với mố.
  3. Hiệu quả kinh tế định lượng giữa các phương án:
Chỉ tiêu kinh tế - kỹ thuật Phương án I (Dầm T $7 \times 35\text{ m}$) Phương án II (Dầm hộp đúc hẫng) Phương án III (Giàn thép $4 \times 60\text{ m}$)
Tổng mức đầu tư (tỷ VNĐ) 51.345 63.120 (+22.9%) 67.850 (+32.1%)
Suất vốn đầu tư (triệu VNĐ/m² cầu) 15.603 19.185 20.623
Khối lượng bê tông dầm chủ (m³) 1,143.66 2,715.98 480.00 (bản BTCT)
Khối lượng thép (tấn) Thép thường: 242T; Cáp DƯL: 68T Thép thường: 380T; Cáp DƯL: 145T Thép hình/bản giàn: 620T
Thời gian thi công dự kiến 14 tháng 20 tháng 16 tháng

Phương án I giúp tiết kiệm 18.65% chi phí đầu tư so với Phương án II và 24.32% so với Phương án III, đồng thời rút ngắn 6 tháng tiến độ thi công công trình.

Ứng dụng thực tế và triển khai

Giải pháp và biện pháp thi công

  1. Thi công kết cấu phần dưới (Mố, Trụ & Móng cọc nhồi):

    • Đắp đảo nhân tạo kết hợp hệ cầu dẫn tạm phục vụ máy khoan cọc nhồi gầu xoay cơ học. Hạ ống vách thép dẫn hướng $\phi 1200\text{ mm}$ ngập sâu vào tầng sét.
    • Dung dịch Bentonite tỷ trọng $1.05 - 1.15\text{ g/cm}^3$ giữ thành vách hố khoan.
    • Làm sạch đáy hố khoan bằng phương pháp thổi rửa khí nén trước khi đổ bê tông C30 bằng ống trút tremie liên tục.
    • Thi công đài cọc và thân trụ trong hệ vòng vây cừ larsen IV đóng sâu vào tầng đất dính.

  2. Thi công kết cấu phần trên (Dầm chủ & Mặt cầu):

    • Đúc dầm chủ tại bãi đúc chuyên dụng bố trí ở đầu cầu phía Trảng Bom. Căng kéo bó cốt thép DƯL 7 sợi theo tiêu chuẩn ASTM A416 Grade 270 khi bê tông đạt $85%$ cường độ thiết kế ($f'_{ci} \ge 42.5\text{ MPa}$).
    • Bơm vữa xi măng không co ngót lấp kín ống ghen bảo vệ cáp.
    • Vận chuyển dầm ra vị trí lắp đặt bằng xe rơ-moóc chuyên dụng và lao dầm bằng giá lao 2 công-xôn tải trọng 120 tấn.
    • Đổ bê tông mối nối ướt bản mặt cầu và dầm ngang, rải thảm bê tông nhựa nóng Asphalt.
       Mặt Cắt Ngang Bố Trí 5 Dầm Chủ Chữ T (Khổ cầu B = 11.0m)
       +--- Gờ lan can                                   Gờ lan can ---+
       |   +-- Lề bộ hành 1.5m                  Lề bộ hành 1.5m --+    |
       |   |   +============ Phần xe chạy 8.0m ============+    |    |
       v   v   v                                           v    v    v
      [=] [=] [=============================================]  [=]  [=]
      ----------------------------------------------------------------- [Mặt cầu]
        | |         | |           | |           | |           | |
       /   \       /   \         /   \         /   \         /   \
      |  T  |     |  T  |       |  T  |       |  T  |       |  T  |     [Dầm h=1.7m]
      +-----+     +-----+       +-----+       +-----+       +-----+
       Dầm 1       Dầm 2         Dầm 3         Dầm 4         Dầm 5
      <-------- 2.5m -------> <--- 2.5m ---> <--- 2.5m ---> <--- 2.5m --->

Cơ cấu tổng mức đầu tư dự án (Phương án I)

+-------------------------------------------------------------------------------+
|                      TỔNG MỨC ĐẦU TƯ: 51.345 TỶ ĐỒNG                          |
+-------------------------------------------------------------------------------+
| 1. Chi phí Xây lắp trực tiếp (A):                         37.535 tỷ VNĐ (73.1%)|
|    - Kết cấu phần trên (Dầm, Mặt cầu, Gối, Lan can):     23.651 tỷ VNĐ        |
|    - Kết cấu phần dưới (Mố, Trụ, Móng cọc nhồi D1m):     10.100 tỷ VNĐ        |
|    - Đường hai đầu cầu & Gia cố mái taluy đá hộc:         4.134 tỷ VNĐ        |
| 2. Chi phí Xây lắp khác & Thuế VAT (AII = 10%*A):          3.854 tỷ VNĐ ( 7.5%)|
| 3. Chi phí Quản lý dự án & Tư vấn đầu tư (C = 10%*B):      4.339 tỷ VNĐ ( 8.5%)|
| 4. Chi phí Dự phòng & Trượt giá (D + G = 10%*(A+AII+C)):   4.513 tỷ VNĐ ( 8.8%)|
| 5. Chi phí Bồi thường GPMB tạm tính (D1):                  2.104 tỷ VNĐ ( 4.1%)|
+-------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Chưa xét đến tương tác động học phi tuyến tính giữa cọc và đất nền (Soil-Structure Interaction - SSI) khi chịu tải trọng động đất cấp cao.
    • Sử dụng tiết diện dầm T truyền thống có bề rộng bản cánh hẹp ($2.0\text{ m}$), đòi hỏi nhiều mối nối ướt tại hiện trường hơn so với tiết diện dầm Super-T cánh rộng ($2.4\text{ m}$).
  • Hướng phát triển nâng cao:
    • Áp dụng mô hình thông tin công trình (BIM - Building Information Modeling) cấp độ LOD 400 kết hợp quản lý vòng đời cầu (Bridge Management System - BMS).
    • Nghiên cứu thay thế gối cao su cốt bản thép thông thường bằng gối chậu ma sát hình cầu (Spherical Pot Bearings) nhằm tăng cường tuổi thọ chống chịu rung chấn tải trọng nặng.

Đối tượng hưởng lợi

  • Sinh viên ngành Cầu đường & Xây dựng công trình: Nguồn tài liệu tham khảo hoàn chỉnh về quy trình tính toán thiết kế cầu theo tiêu chuẩn 22 TCN 272-05 (AASHTO LRFD), cung cấp đầy đủ bảng tính mẫu từ thủy văn, địa chất, kết cấu nhịp đến móng cọc khoan nhồi.
  • Kỹ sư kết cấu & Đơn vị tư vấn thiết kế: Khung thuật toán và biểu mẫu kiểm toán sức chịu tải cọc nhồi tựa đá vôi chuẩn hóa, giúp rút ngắn $30%$ thời gian lập hồ sơ thiết kế cơ sở.
  • Ban Quản lý dự án & Nhà thầu xây lắp: Cung cấp định mức bóc tách khối lượng chi tiết, đơn giá xây lắp và phương án tổ chức thi công cầu nhịp $35\text{ m}$ có tính ứng dụng thực tế cao.
  • Nhà nghiên cứu & Đơn vị đào tạo: Cung cấp bộ số liệu thực nghiệm địa chất sông Đồng Nai và cơ sở dữ liệu so sánh kinh tế - kỹ thuật giữa 3 phương án cầu vượt sông điển hình.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật cốt lõi khi thi công cọc khoan nhồi $\phi 1000\text{ mm}$ ngàm vào lớp đá vôi?
    Mũi cọc phải khoan ngàm vào tầng đá vôi nguyên khối ($N_{SPT} = 30$) tối thiểu $1.0\text{ m}$. Chiều dày lắng cặn mùn khoan đáy hố trước khi đổ bê tông phải nhỏ hơn $50\text{ mm}$, tỷ trọng dung dịch bentonite đáy hố $< 1.15\text{ g/cm}^3$ và độ nhớt đạt $18 - 28\text{ s}$.

  2. Tại sao không lựa chọn phương án cầu đúc hẫng cân bằng (Phương án II)?
    Khẩu độ thoát nước $L_0 = 230\text{ m}$ và cấp thông thuyền sông Đồng Nai tại vị trí này là cấp V (chỉ yêu cầu $B_{tt} \ge 25\text{ m}$). Phương án đúc hẫng có chi phí xây dựng cao hơn 11.775 tỷ VNĐ (+22.9%) và thời gian thi công kéo dài hơn 6 tháng, gây lãng phí nguồn vốn đầu tư công.

  3. Cấu tạo gờ chắn bánh và bản quá độ liên kết mố cầu có tác dụng gì?
    Bản quá độ bằng BTCT C25 dày $20\text{ cm}$, dài $4.0\text{ m}$ kê một đầu lên vai mố, đầu kia đặt trên dầm đỡ đá hộc vữa M100 giúp triệt tiêu hiện tượng lún sụt đầu cầu ("nhảy ổ gà"), đảm bảo xe chạy êm thuận với vận tốc thiết kế $80\text{ km/h}$.

  4. Biện pháp duy tu, bảo dưỡng định kỳ cho công trình cầu dầm T BTCT DƯL?
    Định kỳ 6 tháng kiểm tra vệ sinh khe co giãn cao su và hệ thống ống thoát nước mặt cầu; kiểm tra biến dạng trượt của gối cao su cốt bản thép 2 năm/lần; sơn phủ bảo vệ lan can thép mạ kẽm 3 năm/lần.

  5. Cơ sở xác định cao độ đáy dầm $+10.00\text{ m}$ của kết cấu nhịp?
    Cao độ đáy dầm lấy giá trị lớn nhất theo 3 điều kiện khống chế: $h_1 = MNCN + 1.0\text{ m} = 9.0 + 1.0 = 10.0\text{ m}$ (tránh va đập cây trôi mùa lũ); $h_2 = MNTT + H_{tt} = 4.0 + 3.5 = 7.5\text{ m}$ (tĩnh không thông thuyền); $h_3 = MNCN + 0.5\text{ m} = 9.5\text{ m}$ (bảo vệ gối cầu). Do đó, cao độ khống chế chọn là $+10.00\text{ m}$.

Kết luận

Đồ án tốt nghiệp "Thiết kế cầu qua sông Đồng Nai - Tỉnh lộ 16" giải quyết triệt để bài toán kết nối hạ tầng giao thông liên huyện Trảng Bom - Nhơn Trạch bằng giải pháp kỹ thuật tối ưu: Cầu dầm giản đơn BTCT DƯL $7 \times 35\text{ m} = 245\text{ m}$ đặt trên móng cọc khoan nhồi $\phi 1000\text{ mm}$ cắm sâu vào nền đá vôi. Phương án được lựa chọn đáp ứng trọn vẹn các yêu cầu nghiêm ngặt về chịu lực theo Tiêu chuẩn 22 TCN 272-05 (hoạt tải HL-93), thoát lũ lịch sử và thông thuyền cấp V, đồng thời tiết kiệm $18.65% - 24.32%$ tổng mức đầu tư so với các phương án kết cấu nhịp lớn.

Hồ sơ thiết kế là tài liệu kỹ thuật có giá trị thực tiễn cao, đóng góp một mô hình thiết kế mẫu mực cho các công trình cầu đường bộ khẩu độ trung bình tại khu vực Đông Nam Bộ và đồng bằng sông Cửu Long.
