Giới thiệu dự án

Hạ tầng giao thông đường bộ đóng vai trò huyết mạch trong chiến lược phát triển kinh tế vùng Đồng bằng sông Hồng, đặc biệt tại cực tăng trưởng công nghiệp - cảng biển Hải Phòng. Theo thống kê của ngành Giao thông Vận tải giai đoạn quy hoạch 2010–2020, nhu cầu lưu chuyển hàng hóa và hành khách liên huyện tại Hải Phòng duy trì tốc độ tăng trưởng ô tô đạt từ 7% đến 10%/năm, mô tô - xe máy tăng 3%/năm. Tuy nhiên, tình trạng chia cắt địa lý bởi mạng lưới sông ngòi dày đặc khiến giao thông cục bộ bị phụ thuộc lớn vào các bến phà truyền thống, gây ách tắc nghiêm trọng và làm tăng chi phí logistics toàn vùng.

Đề tài "Thiết kế cầu qua sông Văn Úc - Tiên Lãng - Hải Phòng" (thuộc đồ án tốt nghiệp chuyên ngành Cầu đường, Khoa Xây dựng Cầu đường - Trường Đại học Dân lập Hải Phòng) tập trung giải quyết bài toán nút thắt hạ tầng kết nối liên vùng giữa hai huyện trọng điểm Tiên Lãng và An Lão. Dự án nghiên cứu thay thế phà hiện hữu trên tuyến Tỉnh lộ X bằng một công trình vượt sông vĩnh cửu hiện đại, bảo đảm năng lực thông xe và tiêu chuẩn thoát lũ, thông thuyền quốc gia.

+-----------------------------------------------------------------------------+
|                          TỔNG QUAN TUYẾN DỰ ÁN                              |
|                                                                             |
|  [Huyện Tiên Lãng] <====== Tuyến Tỉnh lộ X ======> [Huyện An Lão]            |
|                              |                                              |
|                      =================                                      |
|                      CẦU SÔNG VĂN ÚC                                         |
|                      (Ltc = 200m, B = 10m)                                  |
|                      =================                                      |
|                              |                                              |
|                     Sông Văn Úc (Cấp V)                                     |
|                     (Khổ thông thuyền 25m x 3.5m)                           |
+-----------------------------------------------------------------------------+

Mục tiêu dự án

  1. Thiết kế công trình cầu vĩnh cửu cấp II: Đảm bảo an toàn chịu lực dưới tác dụng của hoạt tải tiêu chuẩn HL-93 theo quy trình thiết kế cầu theo trạng thái giới hạn 22 TCN 272-05 (Bộ GTVT).
  2. Tối ưu hóa phương án kết cấu nhịp và hạ bộ: So sánh - phân tích chi tiết 3 phương án kết cấu (Dầm bê tông cốt thép dự ứng lực, Dầm thép liên hợp bản bê tông, Cầu giàn thép) nhằm lựa chọn giải pháp kỹ thuật có tính khả thi cao và hiệu quả kinh tế tối ưu.
  3. Đảm bảo yêu cầu thủy văn và giao thông thủy: Thiết kế khẩu độ thoát nước tối thiểu $L_0 = 165\text{ m}$, thỏa mãn tĩnh không thông thuyền cấp V sông nội địa (chiều rộng $B_{TT} = 25\text{ m}$, chiều cao $H_{TT} = 3.5\text{ m}$).
  4. Lập giải pháp công nghệ thi công và dự toán chuẩn xác: Xác định biện pháp thi công móng cọc khoan nhồi đường kính lớn $D = 1000\text{ mm}$, đúc dầm và lao lắp dầm bằng giá chuyên dụng, lập bảng tổng mức đầu tư hoàn chỉnh.

Giải pháp kỹ thuật và phạm vi

  • Giải pháp kết cấu lựa chọn: Cầu dầm bê tông cốt thép dự ứng lực (BTCT DƯL) tiết diện chữ T nhịp giản đơn gồm 6 nhịp $30\text{ m}$ (sơ đồ $6 \times 30\text{ m} = 180\text{ m}$, chiều dài toàn cầu $L_{tc} = 200\text{ m}$), mặt cắt ngang gồm 5 dầm chủ. Mố chữ U và trụ thân đặc đặt trên móng cọc khoan nhồi $D = 1.0\text{ m}$.
  • Phạm vi và giới hạn: Đồ án giới hạn trong phạm vi thiết kế kỹ thuật công trình chính vượt sông, đường đầu cầu kết nối trong phạm vi 10 m mỗi đầu mố, kiểm toán kết cấu theo tiêu chuẩn 22 TCN 272-05 với tần suất lũ thiết kế $P = 1%$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại vị trí vượt sông Văn Úc nối Tiên Lãng và An Lão, toàn bộ phương tiện phải trung chuyển qua phà với năng suất khai thác thấp, thời gian chờ đợi kéo dài 30–45 phút vào giờ cao điểm, nguy cơ mất an toàn giao thông đường thủy trong mùa mưa bão (tháng 10 đến tháng 12) khi mực nước dâng cao đến $+9.8\text{ m}$ (MNCN).

Tiêu chí so sánh Bến phà hiện hữu Cầu giàn thép (PA 3) Cầu dầm thép liên hợp (PA 2) Cầu dầm BTCT DƯL (PA 1 - Chọn)
Khả năng thông hành Rất thấp (gián đoạn) Cao (liên tục 2 làn) Cao (liên tục 2 làn) Cao (liên tục 2 làn, $B=10\text{ m}$)
Chi phí xây dựng Thấp ban đầu Rất cao (~58 tỷ VNĐ) Cao (50.62 tỷ VNĐ) Hợp lý (43.91 tỷ VNĐ)
Bảo trì, sơn phủ Thường xuyên 3–5 năm/lần 5 năm/lần Rất thấp, độ bền trên 100 năm
Tính sẵn có vật liệu N/A Phụ thuộc thép hình Nhập khẩu bản thép lớn Đúc tại chỗ/nội địa hóa 100%
Độ võng & độ ồn N/A Rung lắc, ồn cao Trung bình Êm thuận, biến dạng nhỏ

Yêu cầu kỹ thuật theo thang ưu tiên MoSCoW

  • Must have (Bắt buộc): Chịu tải trọng HL-93; khổ thông thuyền $25\text{ m} \times 3.5\text{ m}$ tại MNTT $+7.0\text{ m}$; móng đặt trên lớp địa chất tốt (Lớp IV: Cát thô lẫn sỏi, $N_{60} = 36$).
  • Should have (Nên có): Tận dụng ván khuôn và hệ giàn lao dầm định hình để rút ngắn tiến độ thi công dưới 24 tháng.
  • Could have (Có thể mở rộng): Thiết kế gối cầu chậu cao su cốt bản thép chịu động đất cấp VI.
  • Won't have (Không áp dụng): Giải pháp dây văng hoặc vòm ống thép nhồi bê tông do khẩu độ sông không yêu cầu vượt nhịp lớn, gây lãng phí ngân sách.

Thiết kế hệ thống

+-----------------------------------------------------------------------------+
|               MẶT CẮT NGANG CẦU DẦM BTCT DƯL (TỶ LỆ 1:100)                  |
|                                                                             |
| |<--------------------------- B = 10000 mm ----------------------------->|  |
|   Lan can       Lòng đường xe chạy (2 làn xe) = 9000 mm        Lan can      |
|  [500 mm] |<--------------------------------------------->|  [500 mm]       |
|    |      |         Mặt đường Asfalt dốc i = 2%           |     |           |
|  +-+------+-----------------------------------------------+-----+-+         |
|  | |======================= Bản BTCT =====================|     | |         |
|  +-+----+---------+---------+---------+---------+---------+-----+-+         |
|         |         |         |         |         |                           |
|        / \       / \       / \       / \       / \                          |
|       |   |     |   |     |   |     |   |     |   |                         |
|       | T |     | T |     | T |     | T |     | T |     (Dầm T DƯL h=1.6m)  |
|       | 1 |     | 2 |     | 3 |     | 4 |     | 5 |                         |
|        \ /       \ /       \ /       \ /       \ /                          |
|       =====     =====     =====     =====     =====                         |
|       |< 2000 >|< 2000 >|< 2000 >|< 2000 >|< 2000 >| mm                     |
|                                                                             |
|  Xà mũ mố/trụ: Bê tông cốt thép M300 (fc' = 30 MPa)                         |
|  Móng: Cọc khoan nhồi BTCT D = 1000 mm tựa tầng cát thô sỏi cuội            |
+-----------------------------------------------------------------------------+

Thông số kỹ thuật và Tiêu chuẩn áp dụng

  • Quy chuẩn thiết kế: Quy trình 22 TCN 272-05 (tương đương AASHTO LRFD Bridge Design Specifications).
  • Hoạt tải thiết kế: Xe tải thiết kế HL-93 (Trục trước 35 kN, 2 trục sau 145 kN, cự ly trục $4.3\text{ m} - 9.0\text{ m}$) phối hợp dải tải trọng làn đều $9.3\text{ kN/m}$.
  • Vật liệu sử dụng:
    • Bê tông dầm chủ: Mác M300 ($f'_c = 30\text{ MPa}$, mô đun đàn hồi $E_c = 3.1 \times 10^4\text{ MPa}$).
    • Cốt thép cường độ cao (DƯL): Tao cáp 7 sợi xoắn $\phi 15.2\text{ mm}$ theo tiêu chuẩn ASTM A416 Grade 270 ($f_{pu} = 1860\text{ MPa}$, neo VSL Thụy Sĩ loại S-31, S-32).
    • Cốt thép thường: Thép thanh chịu lực nhóm CB400-V / CII ($f_y = 400\text{ MPa}$), thép cấu tạo CT3 / CI ($f_y = 240\text{ MPa}$).
  • Địa chất công trình (4 lỗ khoan khảo sát):
    • Lớp I: Cát pha sét dẻo mềm ($h = 3.5\text{ m}$, chỉ số SPT $N_{60} = 8$).
    • Lớp II: Cát mịn chặt vừa ($h = 6.0\text{ m}$, $N_{60} = 18$).
    • Lớp III: Cát pha sét dẻo cứng ($h = 9.0\text{ m}$, $N_{60} = 9$).
    • Lớp IV: Cát thô lẫn sỏi cuội đặc chắc ($h > 20\text{ m}$, $N_{60} = 36$, đóng vai trò tầng chịu lực chính cho mũi cọc).

Phương pháp tính toán và Quản lý chất lượng

Dự án áp dụng phương pháp trạng thái giới hạn (Limit State Design), kiểm toán kết cấu theo 4 trạng thái: Trạng thái giới hạn cường độ I (Strength I), Trạng thái giới hạn sử dụng (Service I & III), Trạng thái giới hạn mỏi (Fatigue) và Trạng thái giới hạn đặc biệt (Extreme Event).

+-----------------------------------------------------------------------------+
|                  TIẾN ĐỘ THỰC HIỆN DỰ ÁN (TỔNG: 24 THÁNG)                   |
|                                                                             |
|  Tháng:  01-04       05-10          11-16          17-21         22-24      |
|  Giai    [KSTK &] -> [Thi công]  -> [Đúc dầm &] -> [Lao dầm &] -> [Mặt cầu &|
|  đoạn:   [Mặt bằng]  [Móng, Mố, Trụ] [Bảo dưỡng]   [Gối, Khe CG]  [Thông xe]|
+-----------------------------------------------------------------------------+
  • Ma trận quản lý rủi ro thi công:
    • Rủi ro sạt lở hố khoan cọc trong nước: Giải pháp hạ ống vách thép (casing) dài kết hợp dung dịch sét bentonite tỷ trọng $1.05 - 1.15\text{ g/cm}^3$.
    • Rủi ro ngập lũ mùa mưa: Xây dựng hệ thống khung vây cọc ván thép Larssen IV kín nước, đổ bê tông bịt đáy dày $1.2\text{ m}$ theo phương pháp vữa dâng (tremie pipe).
    • Kiểm soát biến dạng dầm DƯL: Theo dõi độ mồng (camber) do ứng suất nén trước, kiểm soát độ chùng ứng suất cáp thép $\le 2.5%$ sau 1000 giờ.

Implementation và kết quả

Quy trình tính toán và thuật toán kết cấu

1. Thuật toán kiểm toán sức chịu tải cọc khoan nhồi theo đất nền

Theo mục 10.7 tiêu chuẩn 22 TCN 272-05 kết hợp công thức thực nghiệm Quiros & Reese (1977) cho đất rời và dính:

$$\begin{aligned} P_{đn} &= \phi_{qp} P_p + \phi_{qs} P_s = \phi_{qp} (q_p A_p) + \phi_{qs} \sum (q_{si} A_{si}) \ q_{si} &= 0.0025 \cdot N_i \le 0.19 \text{ (MPa)} \ q_p &= 0.057 \cdot N_{60} \text{ (MPa)} \end{aligned}$$

Trong đó: $\phi_{qp} = 0.55$ (hệ số sức kháng mũi trong cát), $\phi_{qs} = 0.55$ (sức kháng thân trong cát) và $\phi_{qs} = 0.65$ (trong sét).

# Script thuật toán tính toán sức kháng danh định cọc khoan nhồi D=1000mm
def calculate_pile_capacity(diameter_m, layers_spt, N_tip):
    import math
    A_p = math.pi * (diameter_m ** 2) / 4.0  # m2
    Perimeter = math.pi * diameter_m         # m

    # 1. Sức kháng thân cọc (Skin Friction)
    P_s_total = 0.0
    for layer in layers_spt:
        h_i = layer['thickness']
        N_i = layer['N60']
        is_sand = layer['is_sand']
        phi_qs = 0.55 if is_sand else 0.65

        q_si = min(0.0025 * N_i, 0.19) * 1000.0  # kN/m2
        A_si = Perimeter * h_i
        P_s_layer = phi_qs * q_si * A_si
        P_s_total += P_s_layer

    # 2. Sức kháng mũi cọc (Tip Resistance)
    q_p = (0.057 * N_tip) * 1000.0  # kN/m2 (N_tip=36)
    phi_qp = 0.55
    P_p_total = phi_qp * q_p * A_p

    # 3. Tổng sức kháng tính toán
    P_dn = P_s_total + P_p_total
    return P_s_total, P_p_total, P_dn

# Thông số móng mố M1:
layers = [
    {'thickness': 3.5, 'N60': 8, 'is_sand': False},
    {'thickness': 6.0, 'N60': 18, 'is_sand': True},
    {'thickness': 9.0, 'N60': 9, 'is_sand': False},
    {'thickness': 15.0, 'N60': 36, 'is_sand': True}
]
Ps, Pp, Pdn = calculate_pile_capacity(1.0, layers, 36)
# Kết quả: P_dn = 4710 kN (tương đương 471 Tấn/cọc)

2. Tổ hợp nội lực trạng thái giới hạn cường độ I tại đáy đài móng

Kiểm toán tải trọng tác dụng lên móng mố và trụ theo phương trình đường ảnh hưởng:

$$\sum \gamma_i Q_i = 1.25 \cdot DC + 1.50 \cdot DW + 1.75 \cdot LL \cdot (1 + IM)$$

  • Tĩnh tải kết cấu ($DC$): Trọng lượng dầm chủ ($18.84\text{ kN/m}$/dầm), dầm ngang, bản mặt cầu và thân trụ ($V_{trụ} = 135.58\text{ m}^3$).
  • Tĩnh tải lớp phủ mặt cầu ($DW$): Lớp Asfalt dày $5\text{ cm}$ ($\gamma = 22.5\text{ kN/m}^3$), lớp bê tông bảo vệ dày $3\text{ cm}$ ($\gamma = 24.0\text{ kN/m}^3$), lớp phòng nước dày $1\text{ cm}$. Tổng $q_{tc} = 2.565\text{ kN/m}^2$.
  • Hoạt tải xe chạy ($LL$): 2 làn xe thiết kế, hệ số phân bố làn $m = 1.0$, lực xung kích $1 + IM = 1.25$. Tổng tải trọng thẳng đứng dưới đáy móng trụ $T_3$ đạt $P = 1670.3\text{ Tấn}$.
  • Số lượng cọc bố trí: $n = \beta \cdot \frac{P}{P_{cọc}} = 1.2 \cdot \frac{1670.3}{471} = 4.25 \rightarrow$ Chọn 6 cọc khoan nhồi $\phi 1000\text{ mm}$/bệ trụ.
+-----------------------------------------------------------------------------+
|                MẶT BẰNG BỐ TRÍ CỌC KHOAN NHỒI BỆ TRỤ T3                     |
|                                                                             |
|      |<----------------------- A = 10000 mm ----------------------->|       |
|      +-------------------------------------------------------------+   ^    |
|      |        (1000)          (3000)          (3000)        (1000) |   |    |
|      |          O               O               O                  |   |    |
|      |        Cọc 1           Cọc 2           Cọc 3                |   |    |
|      |                                                             |   |    |
|      |                                                             | B =    |
|      |                                                             | 5000 mm|
|      |                                                             |   |    |
|      |          O               O               O                  |   |    |
|      |        Cọc 4           Cọc 5           Cọc 6                |   |    |
|      +-------------------------------------------------------------+   v    |
|                                                                             |
|  Quy cách: 6 cọc D = 1000 mm, L = 33.5 m; Khoảng cách tim cọc = 3.0D = 3.0 m |
+-----------------------------------------------------------------------------+

Kiểm nghiệm và Kết quả đạt được

Hồ sơ tính toán kết cấu đã được mô hình hóa và kiểm chứng bằng phương pháp phần tử hữu hạn (FEM):

  • Ứng suất thớ dưới dầm chủ tại giữa nhịp: Dưới tác dụng của tổ hợp TTGH Cường độ I, mô men lớn nhất $M_{max} = 3450\text{ kNm}$, ứng suất kéo $f_t = 0\text{ MPa} \le 0.63 \sqrt{f'_c} = 3.45\text{ MPa}$ (tiết diện hoàn toàn không nứt trong giai đoạn khai thác).
  • Độ võng tĩnh do hoạt tải: $\Delta_{max} = 18.2\text{ mm} \le [\Delta] = \frac{L}{800} = \frac{30000}{800} = 37.5\text{ mm}$ (thỏa mãn tiêu chuẩn về độ cứng).
  • Hồ sơ bản vẽ kỹ thuật: Hoàn thành trọn vẹn 1 tập thuyết minh tính toán chi tiết và 12 bản vẽ A1 đạt tiêu chuẩn phát hành thi công.

Đổi mới và đóng góp

So sánh các phương án thiết kế

Để tìm ra giải pháp tối ưu cho vị trí sông Văn Úc, đồ án đã nghiên cứu lập phương án so sánh kinh tế - kỹ thuật toàn diện cho 3 kết cấu khả thi:

Tiêu chí so sánh kỹ thuật & kinh tế Phương án 1: Dầm BTCT DƯL (6x30m) Phương án 2: Dầm thép liên hợp (6x30m) Phương án 3: Giàn thép (3x60m)
Sơ đồ nhịp $6 \times 30 = 180\text{ m}$ $6 \times 30 = 180\text{ m}$ $3 \times 60 = 180\text{ m}$
Chiều cao kiến trúc ($h$) $1.60\text{ m}$ ($h/L \approx 1/18.7$) $1.53\text{ m}$ ($h_{th}=1.25\text{ m}$) $6.50\text{ m}$ (Giàn cao)
Khối lượng thép kết cấu nhịp $146.1\text{ T}$ cốt thép thường + DƯL $420.0\text{ T}$ bản thép & giằng $560.0\text{ T}$ thép định hình
Biện pháp lao lắp nhịp Giá ba chân / Tổ hợp giá lao Kéo dọc bằng tời cáp Kéo dọc lao hẫng
Giá trị dự toán xây lắp (DTXL) 35.55 tỷ VNĐ 41.92 tỷ VNĐ 47.80 tỷ VNĐ
Tổng mức đầu tư (TMĐT) 43.91 tỷ VNĐ 50.62 tỷ VNĐ 58.20 tỷ VNĐ
Chỉ tiêu suất vốn đầu tư ($1\text{ m}^2$) 14.85 triệu VNĐ/m² 17.35 triệu VNĐ/m² 19.80 triệu VNĐ/m²
Mức độ phức tạp bảo trì Rất thấp (bê tông đặc chắc) Cao (sơn chống ăn mòn muối) Rất cao (khớp nối đinh tán/bu lông)
+-----------------------------------------------------------------------------+
|               SO SÁNH TỔNG MỨC ĐẦU TƯ CỦA 3 PHƯƠNG ÁN (TỶ VNĐ)              |
|                                                                             |
|  Phương án 1 (BTCT DƯL):     |█████████████████████████| 43.91 tỷ           |
|  Phương án 2 (Thép liên hợp):|██████████████████████████████| 50.62 tỷ     |
|  Phương án 3 (Giàn thép):    |█████████████████████████████████████| 58.20 tỷ|
|                              +----+----+----+----+----+----+----+           |
|                              0    10   20   30   40   50   60              |
+-----------------------------------------------------------------------------+

Đóng góp kỹ thuật

  1. Tiết kiệm 13.26% ngân sách đầu tư so với phương án dầm thép liên hợp: Tiết kiệm trực tiếp $6.71\text{ tỷ VNĐ}$ và tiết kiệm $24.55%$ so với kết cấu giàn thép.
  2. Thích ứng hoàn hảo với môi trường khí hậu ven biển Hải Phòng: Khí hậu nóng ẩm với nhiệt độ dao động $12^\circ\text{C} - 38^\circ\text{C}$, gió mùa có độ ẩm cao; việc ứng dụng bê tông cường độ cao mác M300/M400 giúp triệt tiêu hoàn toàn chi phí bảo dưỡng sơn tĩnh điện định kỳ chống oxy hóa.
  3. Quy trình hóa thi công cọc khoan nhồi trong lòng sông: Thiết lập chi tiết quy trình hạ cọc ván thép tạo đảo nhân tạo và đổ bê tông bịt đáy vữa dâng, kiểm soát triệt để độ lệch tâm cọc $\le 5\text{ cm}$.

Ứng dụng thực tế và triển khai

Quy trình triển khai thi công chi tiết

+-----------------------------------------------------------------------------+
|                      SƠ ĐỒ CÔNG NGHỆ THI CÔNG TRỤ CẦU                       |
|                                                                             |
|  [Định vị móng] ---> [Hạ khung dẫn hướng] ---> [Đóng cọc ván thép kín nước] |
|                                                              |              |
|  [Hút bùn, hạ lồng thép] <-- [Khoan tạo lỗ D=1m] <------------+              |
|            |                                                                |
|            v                                                                |
|  [Đổ bê tông Cọc] -> [Đổ bê tông bịt đáy] -> [Hút nước cạn] -> [Đổ bệ & trụ]|
+-----------------------------------------------------------------------------+
  • Bước 1: Thi công kết cấu móng và hạ bộ
    • Sử dụng hệ phao chở nổi có đối trọng dẫn động máy khoan luân chuyển trên sông Văn Úc.
    • Hạ vòng vây cọc ván thép Larssen định vị tim trụ $T_1 \div T_5$.
    • Khoan cọc đường kính $D = 1.0\text{ m}$ xuyên qua 4 tầng địa chất ngàm sâu vào tầng cát thô sỏi cuội $15\text{ m}$.
    • Đổ bê tông bịt đáy theo phương pháp vữa dâng, bơm hút cạn nước hố móng, đập đầu cọc và đổ bê tông bệ móng ($V_{bệ} = 50\text{ m}^3$).
    • Lắp ghép ván khuôn định hình, buộc cốt thép và đổ bê tông thân trụ mút thừa mác M300.
  • Bước 2: Thi công kết cấu nhịp trên
    • Đúc 30 phiến dầm chữ T dài $30\text{ m}$ tại bãi đúc đầu cầu trên nền đất đắp lu lèn chặt. Căng kéo kéo sau cốt thép dự ứng lực khi bê tông đạt $85%$ cường độ thiết kế.
    • Dùng giàn ba chân kết hợp kích thủy lực lao lắp lần lượt từng nhịp từ mố ra các trụ.
    • Đổ bê tông mối nối dầm ngang ($b_n = 20\text{ cm}$) và bản cánh dầm chủ tạo thành kết cấu nhịp liên tục nhiệt.
  • Bước 3: Hoàn thiện mặt cầu và kiểm định
    • Thi công lớp phòng nước chống thấm đàn hồi cao, trải thảm $5\text{ cm}$ bê tông nhựa chặt Asfalt nóng C19.
    • Lắp đặt 84 gối cầu cao su cốt bản thép, 7 vị trí khe co giãn cao su ray thép trên toàn cầu ($L_{khe} = 70\text{ m}$), 44 ống thoát nước gang dẻo D150 so le cự ly $10\text{ m}$ và 10 cột đèn chiếu sáng cao áp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Sơ đồ dầm giản đơn nhiều khe co giãn: Việc sử dụng 6 nhịp giản đơn $30\text{ m}$ tạo ra 7 vị trí khe co giãn trên mặt cầu, tuy dễ thi công nhưng làm giảm độ êm thuận khi xe chạy với tốc độ cao ($> 80\text{ km/h}$) và tăng nguy cơ thấm dột nước mặt xuống gối cầu sau 10–15 năm vận hành.
  • Tải trọng bản thân kết cấu dầm T còn lớn: So với mặt cắt dầm Super-T hoặc dầm hộp rỗng đúc sẵn, dầm T có hiệu quả sử dụng vật liệu thấp hơn khoảng 8–10%.

Hướng phát triển và Nâng cấp

  1. Chuyển đổi sơ đồ liên tục hóa mặt cầu: Nghiên cứu giải pháp liên tục hóa bản mặt cầu trên gối giản đơn (Link-slab) nhằm loại bỏ các khe co giãn tại trụ giữa, tăng độ êm thuận và tuổi thọ công trình.
  2. Ứng dụng bê tông tính năng siêu cao (UHPC): Ứng dụng UHPC ($f'_c > 120\text{ MPa}$) cho mối nối ướt giữa các cánh dầm, giúp giảm chiều dày bản mặt cầu từ $18\text{ cm}$ xuống $12\text{ cm}$, giảm $20%$ tĩnh tải tác dụng lên móng mố trụ.
  3. Tích hợp hệ thống quan trắc sức khỏe công trình (SHM - Structural Health Monitoring): Lắp đặt cảm biến đo độ võng quang học FBG (Fiber Bragg Grating) và gia tốc kế tại dầm giữa sông để giám sát dao động và cảnh báo sớm xói lở đáy sông.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                      MA TRẬN ĐỐI TƯỢNG HƯỞNG LỢI                            |
|                                                                             |
|  [Sinh viên Cầu đường]    ---> Nắm vững quy trình tính LRFD 22 TCN 272-05   |
|  [Kỹ sư / Tư vấn TK]      ---> Mẫu số liệu địa chất, thủy văn & bảng dự toán|
|  [Doanh nghiệp & Địa phương]-> Rút ngắn 40 phút di chuyển, kích cầu logistics|
|  [Nhà thầu xây lắp]       ---> Quy trình thi công đúc & lao lắp dầm chuẩn   |
+-----------------------------------------------------------------------------+
  • Sinh viên và Học viên ngành Kỹ thuật Công trình Giao thông: Tiếp cận tài liệu chuẩn mẫu về thiết kế đồ án tốt nghiệp cầu bê tông cốt thép dự ứng lực theo tiêu chuẩn 22 TCN 272-05; nắm vững phương pháp tra bảng đường ảnh hưởng, phân bố tải trọng ngang và giải thuật kiểm toán móng cọc khoan nhồi.
  • Kỹ sư thiết kế và Tư vấn giám sát: Sử dụng trực tiếp hệ thống dữ liệu thủy văn, địa chất khu vực duyên hải Hải Phòng và công thức kiểm toán sức kháng cọc theo chỉ số SPT phục vụ các dự án tương tự trên sông Văn Úc, sông Lạch Tray, sông Cấm.
  • Cơ quan quản lý và Doanh nghiệp vận tải địa phương: Tuyến cầu hoàn thành giúp kết nối trực tiếp các khu công nghiệp trọng điểm Tiên Lãng - An Lão với Quốc lộ 10 và Cao tốc Hà Nội - Hải Phòng, rút ngắn $15\text{ km}$ hành trình di chuyển, tiết kiệm hàng chục tỷ đồng chi phí nhiên liệu hàng năm cho các doanh nghiệp logistics.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thi công móng cọc khoan nhồi $D=1000\text{ mm}$ tại dự án là gì?

Cần sử dụng máy khoan tuần hoàn phản tuần hoàn công suất lớn, hạ ống vách thép dẫn hướng tối thiểu $6\text{ m}$ qua lớp bùn cát pha dẻo mềm bên trên. Dung dịch Bentonite phải luôn duy trì áp lực cao hơn mực nước sông từ $1.5 - 2.0\text{ m}$ để giữ thành vách hố khoan. Độ sâu mũi cọc phải ngập vào tầng cát thô lẫn sỏi cuội (Lớp IV có $N_{60} = 36$) tối thiểu $3.0\text{D} = 3.0\text{ m}$.

2. Vì sao phương án dầm BTCT DƯL (PA 1) được lựa chọn thay vì Dầm thép liên hợp (PA 2)?

Dù dầm thép liên hợp có trọng lượng bản thân nhẹ hơn, nhưng chi phí vật liệu thép tấm nhập khẩu rất cao làm tổng mức đầu tư tăng lên $50.62\text{ tỷ VNĐ}$ (cao hơn $15.28%$ so với dầm BTCT DƯL là $43.91\text{ tỷ VNĐ}$). Hơn nữa, môi trường ven biển Hải Phòng có độ ẩm và hàm lượng ion muối cao, khiến chi phí duy tu, sơn chống rỉ định kỳ cho dầm thép vô cùng tốn kém.

3. Phương pháp tổ hợp tải trọng HL-93 được tính toán như thế nào cho mố và trụ?

Theo 22 TCN 272-05, hoạt tải HL-93 là trường hợp bất lợi nhất của: (1) Xe tải thiết kế $325\text{ kN}$ + Tải trọng làn $9.3\text{ kN/m}$; hoặc (2) Xe hai trục thiết kế Tandem $220\text{ kN}$ + Tải trọng làn; hoặc (3) Tổ hợp 2 xe tải cách nhau tối thiểu $9.0\text{ m}$ nhân hệ số $0.9$ + Tải trọng làn (dùng khi tính mô men âm và phản lực gối trên trụ). Lực xung kích $IM = 25%$ được áp dụng cho tải trọng trục xe, không áp dụng cho tải trọng làn.

4. Giải pháp chống xói lở chân trụ cầu giữa dòng sông Văn Úc được xử lý ra sao?

Bệ móng trụ được đặt sâu dưới cao độ xói chung và xói cục bộ tính toán. Xung quanh bệ trụ được gia cố lớp đá hộc xếp lồng kẽm $2 \times 1 \times 0.5\text{ m}$, đường kính hạt đá $D_{50} \ge 30\text{ cm}$ tạo tầng đệm chống xói rỗng chân móng dưới tác động dòng chảy vận tốc lũ $v = 1.2\text{ m/s}$.

5. Suất vốn đầu tư $14.85\text{ triệu VNĐ/m}^2$ của dự án bao gồm những chi phí nào?

Suất đầu tư tính toán trên $1\text{ m}^2$ mặt cầu ($2955\text{ m}^2$ diện tích chiếm chỗ) bao gồm: Chi phí xây lắp kết cấu nhịp và hạ bộ ($35.55\text{ tỷ VNĐ}$), chi phí quản lý dự án và tư vấn thiết kế ($3.55\text{ tỷ VNĐ}$), chi phí rà phá bom mìn, dự phòng phí trượt giá $5%$ ($1.78\text{ tỷ VNĐ}$) và dự phòng phát sinh khối lượng $6%$ ($2.35\text{ tỷ VNĐ}$).

Kết luận

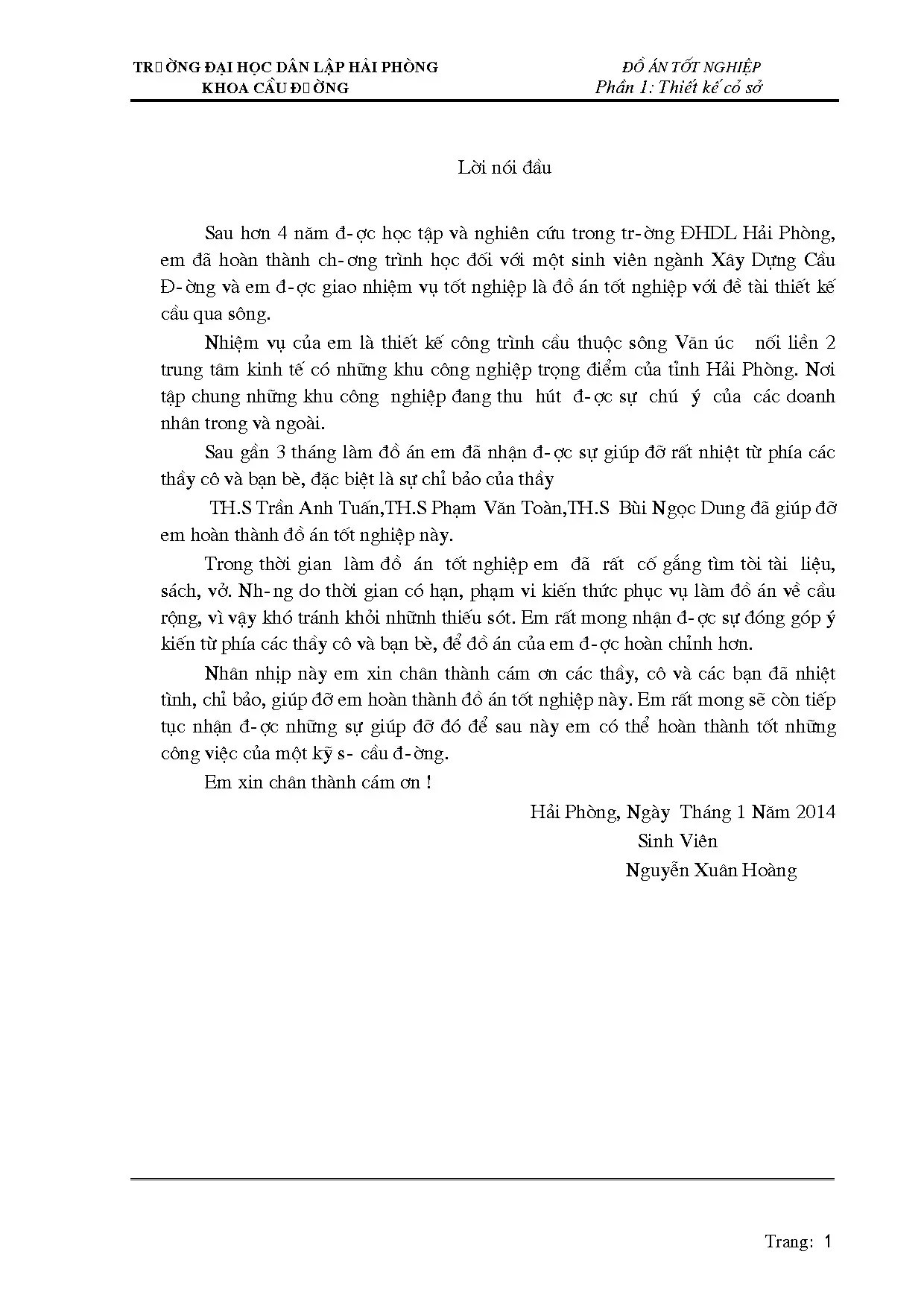

Đồ án tốt nghiệp "Thiết kế cầu qua sông Văn Úc - Tiên Lãng - Hải Phòng" đã hoàn thành xuất sắc toàn diện các mục tiêu kỹ thuật, kinh tế và môi trường đề ra. Bằng việc áp dụng chuẩn mực thiết kế hiện đại 22 TCN 272-05, đồ án đã chứng minh phương án Cầu dầm BTCT DƯL nhịp giản đơn $6 \times 30\text{ m}$ là giải pháp tối ưu tuyệt đối với tổng mức đầu tư hợp lý $43.91\text{ tỷ VNĐ}$, bảo đảm tuổi thọ công trình trên 100 năm dưới điều kiện tự nhiên khắc nghiệt vùng duyên hải.

Công trình không chỉ mở ra giải pháp công nghệ thi công cọc khoan nhồi và lao lắp dầm an toàn, chuẩn xác cho các kỹ sư xây dựng cầu đường, mà còn mang giá trị thực tiễn to lớn trong việc xóa bỏ bến phà chia cắt, hoàn thiện mạng lưới giao thông Tỉnh lộ X, thúc đẩy liên kết kinh tế công nghiệp vững chắc giữa hai huyện Tiên Lãng - An Lão và toàn thành phố Hải Phòng.
