Giới thiệu dự án

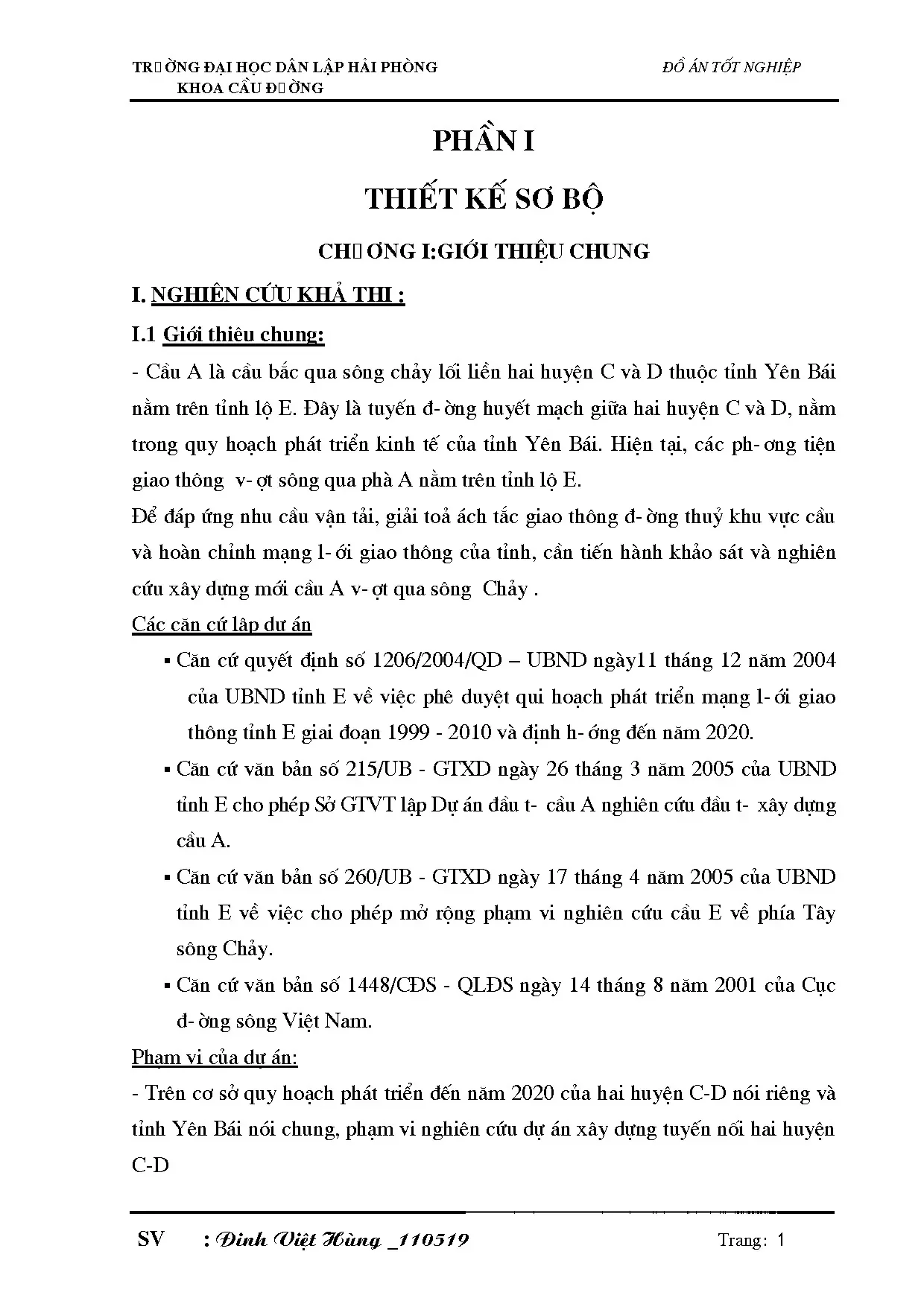

Dự án thiết kế sơ bộ công trình Cầu A vượt sông Chảy là đề tài đồ án tốt nghiệp chuyên ngành Xây dựng Cầu Đường (Khoa Cầu Đường – Đại học Dân Lập Hải Phòng; tác giả: SV. Đinh Việt Hùng). Công trình đóng vai trò là mắt xích hạ tầng huyết mạch nằm trên Tỉnh lộ E, kết nối trực tiếp hai huyện C và D thuộc địa bàn tỉnh Yên Bái.
Theo Quy hoạch phát triển mạng lưới giao thông tỉnh Yên Bái giai đoạn 1999–2010 và định hướng đến năm 2020 (phê duyệt theo Quyết định số 1206/2004/QĐ-UBND), cùng các văn bản chỉ đạo số 215/UB-GTXD và 260/UB-GTXD của UBND tỉnh Yên Bái, việc đầu tư xây dựng mới cầu vĩnh cửu vượt sông Chảy mang tính cấp thiết nhằm thay thế hoàn toàn bến phà A hiện hữu.
+----------------------------------------------+
| TUYẾN TỈNH LỘ E (KẾT NỐI HUYỆN C & HUYỆN D) |
+----------------------------------------------+
|
+---------------------------+---------------------------+
| |
[ Hiện trạng phà A ] [ Dự án Cầu A mới ]
- Năng lực thông hành: < 200 xe/ngày - Khẩu độ toàn cầu: 232.25 m
- Thời gian vượt sông: 25 - 40 phút - Vận tốc thiết kế: 60 - 80 km/h
- Ngừng trệ hoàn toàn khi lũ lớn - Khai thác 24/7, an toàn tuyệt đối
- Rủi ro va chạm luồng thủy cấp V - Tần suất lũ P = 1% (chu kỳ 100 năm)
Thực trạng lưu thông qua phà A đang đối mặt với nhiều điểm nghẽn nghiêm trọng:
- Ách tắc giao thông liên huyện: Lưu lượng phương tiện vận tải hàng hóa nông lâm sản, vật liệu xây dựng tăng trưởng 8–10%/năm đối với ô tô và 3%/năm đối với xe máy khiến bến phà quá tải nghiêm trọng, thời gian chờ đợi vượt sông kéo dài từ 25 đến 40 phút vào giờ cao điểm.
- Rủi ro an toàn thủy văn mùa lũ: Sông Chảy có chế độ thủy văn phức tạp với chênh lệch mực nước lớn (Mực nước cao nhất MNCN = +12.7 m, Mực nước thấp nhất MNTN = +2.5 m, biên độ dao động 10.2 m). Phà phải dừng hoạt động trong mùa mưa bão (tháng 10 đến tháng 12), gây cô lập giao thương giữa hai bờ.
- Xung đột quy hoạch đô thị: Tuyến Tỉnh lộ E cũ đi xuyên tâm thị xã C gây xung đột luồng xe quá cảnh và đô thị nội bộ. Dự án nắn tuyến theo đường vành đai và xây dựng cầu A giúp hoàn thiện mạng lưới giao thông liên hoàn.
Mục tiêu của dự án:
- Thiết kế sơ bộ công trình cầu vĩnh cửu bằng bê tông cốt thép dự ứng lực (BTCT DƯL) hoặc thép liên hợp vượt khẩu độ sông thoát nước $L_0 = 200\text{ m}$, đảm bảo khổ thông thuyền sông cấp V ($B \times H = 25\text{ m} \times 3.5\text{ m}$).
- Tính toán, so sánh kinh tế – kỹ thuật giữa 3 phương án kết cấu nhịp: Cầu dầm I BTCT DƯL nhịp giản đơn ($4\times 37\text{ m} + 2\times 42\text{ m}$), Cầu dầm thép liên hợp bản BTCT ($7\times 33\text{ m}$) và Cầu dàn thép liên tục chạy dưới ($4\times 58\text{ m}$).
- Áp dụng quy trình thiết kế cầu theo Tiêu chuẩn trạng thái giới hạn 22 TCN 272-05 của Bộ Giao thông Vận tải với đoàn tải trọng thiết kế HL-93 và tải trọng bộ hành $300\text{ kg/m}^2$ ($3.0\text{ kN/m}^2$).
- Tối ưu hóa kết cấu móng cọc khoan nhồi đường kính $D = 1000\text{ mm}$ ngàm vào tầng địa chất chịu lực (đá vôi/cuội sỏi sạn), hạ giá thành xây lắp và rút ngắn tiến độ thi công.
Chỉ tiêu kỹ thuật dự kiến đạt được:
- Chiều dài toàn cầu: $L_{tc} = 232.25\text{ m}$ (Phương án 1) / $231.00\text{ m}$ (Phương án 2).
- Bề rộng cầu: $B = 8.0\text{ m} + 2 \times 1.5\text{ m} = 11.0\text{ m}$ (2 làn xe cơ giới tiêu chuẩn $2 \times 3.5\text{ m}$ + dải an toàn + lề người đi bộ $2 \times 1.5\text{ m}$).
- Tần suất lũ thiết kế: $P = 1%$ (chu kỳ lặp 100 năm).
- Tổng mức đầu tư tối ưu: 76.79 tỷ VNĐ (Phương án 1), tiết kiệm $22.91%$ so với Phương án 2 (99.62 tỷ VNĐ).
Phạm vi và giới hạn nghiên cứu: Đề tài tập trung vào giai đoạn thiết kế sơ bộ kết cấu phần trên (nhịp chủ, hệ dầm ngang, mặt cầu), kết cấu phần dưới (mố chữ U, trụ đặc mút thừa), phân tích sức chịu tải cọc khoan nhồi theo đất nền và vật liệu, bóc tách khối lượng và lập tổng mức đầu tư so sánh phương án.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Khu vực xây dựng cầu A có đặc điểm địa hình vùng đồng bằng ven đồi và bãi bồi ven sông Chảy. Lòng sông ổn định, không xuất hiện hiện tượng xói lở cục bộ nghiêm trọng. Khảo sát địa chất qua 4 hố khoan (lý trình từ 0 đến 240 m) xác định cấu tạo địa tầng gồm 4 lớp chính:
- Lớp 1: Cuội sỏi sạn, bề dày $4.0 - 5.0\text{ m}$, dung trọng trung bình $\gamma \approx 20\text{ kN/m}^3$.
- Lớp 2: Sét pha cát dẻo mềm, bề dày $5.0 - 12.0\text{ m}$.
- Lớp 3: Sét dẻo cứng chịu lực tốt, bề dày $9.0 - 14.0\text{ m}$.
- Lớp 4: Tầng đá vôi phong hóa nhẹ đến nguyên khối, cường độ chịu nén một trục $q_u = 26\text{ MPa}$, là tầng đặt mũi cọc lý tưởng.
| Phương án kết cấu |
Ưu điểm kỹ thuật |
Nhược điểm kỹ thuật |
Đánh giá tính khả thi |
| PA 1: Dầm BTCT DƯL nhịp giản đơn ($4\times 37\text{ m} + 2\times 42\text{ m}$), $L_{tc} = 232.25\text{ m}$ |
- Công nghệ đúc sẵn và lao lắp dầm I rất phổ biến trong nước.
- Chi phí bảo dưỡng thấp, độ cứng chống võng cao.
- Tổng mức đầu tư thấp nhất: 76.79 tỷ VNĐ. |
- Tĩnh tải bản thân lớn ($V_{bt} = 1270.2\text{ m}^3$).
- Đòi hỏi hệ thiết bị lao kéo tải trọng lớn (giá ba chân / dàn phóng). |
Rất cao (Được chọn): Tối ưu chi phí, hoàn toàn làm chủ công nghệ thi công tại Việt Nam. |
| PA 2: Dầm thép liên hợp bản BTCT ($7\times 33\text{ m}$), $L_{tc} = 231.00\text{ m}$ |
- Giảm $35%$ trọng lượng kết cấu phần trên.
- Dễ dàng vận chuyển và kéo dọc dầm thép qua các trụ.
- Chiều cao kiến trúc dầm thấp ($h = 1.53\text{ m}$). |
- Tiêu tốn $764.35\text{ tấn}$ thép dầm liên hợp đắt tiền.
- Chi phí sơn chống rỉ và bảo dưỡng định kỳ cao.
- Tổng mức đầu tư cao: 99.62 tỷ VNĐ. |
Trung bình: Chi phí vượt ngân sách khoảng $29.7%$, rủi ro ăn mòn trong môi trường nhiệt đới ẩm. |
| PA 3: Cầu dàn thép chạy dưới ($4\times 58\text{ m}$), $L_{tc} = 232.00\text{ m}$ |
- Vượt được nhịp lớn ($58\text{ m}$), giảm số lượng trụ dưới nước xuống còn 3 trụ.
- Khả năng thông thủy trong mùa lũ lớn. |
- Kết cấu chế tạo phức tạp (thép hợp kim $10\Gamma 2СД$).
- Yêu cầu kiểm soát mỏi và liên kết bulông cường độ cao khắt khe.
- Khó khăn khi mở rộng mặt cắt ngang. |
Thấp: Giá thành chế tạo cao, không tối ưu cho khổ sông cấp V khẩu độ $200\text{ m}$. |
Ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW:
- Must-have (Bắt buộc): Đạt tĩnh không thông thuyền cấp V ($25\text{ m} \times 3.5\text{ m}$ tại MNTT = +5.5 m); chịu hoạt tải HL-93 theo trạng thái giới hạn cường độ và sử dụng; móng cọc khoan nhồi cắm sâu vào lớp sét cứng/đá vôi.
- Should-have (Nên có): Tối ưu hóa sơ đồ bố trí nhịp để giảm số trụ nằm trong luồng dòng chảy chính; sử dụng hệ cáp dự ứng lực cường độ cao VSL (Thụy Sĩ) loại chùm cáp S-31, S-32.
- Could-have (Có thể mở rộng): Thiết kế gờ chắn bánh kết hợp dải phân cách mềm chống va lật xe; trang bị hệ thống chiếu sáng đô thị 10 cột cao áp so le ($43.4\text{ m}$/cột).
- Won't-have (Chưa thực hiện ở giai đoạn này): Lắp đặt hệ thống quan trắc sức khỏe công trình tự động (SHM) theo thời gian thực.
Thiết kế hệ thống
Hệ thống kết cấu công trình cầu A được thiết kế đồng bộ từ kết cấu thượng tầng đến hạ tầng:
+===================================================================================+
| MẶT CẮT NGANG CẦU B = 11.0 m |
+===================================================================================+
| Lan can | Lề đi bộ | Phần xe chạy (2 làn x 3.5 m) | Lề bộ hành| Lan can |
| (0.25 m) | (1.50 m) | (7.00 m) | (1.50 m) | (0.25 m) |
+-----------+------------+----------------------------------------------+-----------+----------+
| [===] | i = 1.5% | Lớp phủ Asphalt 5cm + Phòng nước 1cm i=2% | i=1.5% | [===] |
+-----------+------------+----------------------------------------------+-----------+----------+
|============================ Bản mặt cầu BTCT dày 18 - 20 cm ==============================|
| | | | | | |
| +-----+ +-----+ +-----+ +-----+ +-----+ |
| | Dầm | | Dầm | | Dầm | | Dầm | | Dầm | |
| | 1 | | 2 | | 3 | | 4 | | 5 | |
| +-----+ +-----+ +-----+ +-----+ +-----+ |
| (I-2.0m) (I-2.0m) (I-2.0m) (I-2.0m) (I-2.0m) |
+---------------------------------------------------------------------------------------+
| Hệ dầm ngang BTCT: 7 dầm ngang/nhịp 42m (cách 7.0m), 6 dầm ngang/nhịp 37m (cách 7.4m)|
+===================================================================================+
| Gối cầu: Gối chậu cao su cốt bản thép chịu tải thẳng đứng & co giãn dọc |
+===================================================================================+
| Trụ cầu: Thân đặc mút thừa BTCT M300 đổ tại chỗ (Kích thước đỉnh 2.0 x 9.0 m) |
+===================================================================================+
| Bệ móng: Bệ cọc đài cao/thấp BTCT M300 dày 2.0 m, rộng 5.0 m, dài 11.8 m |
+===================================================================================+
| Móng: Hệ 6 cọc khoan nhồi D = 1000 mm ngàm vào tầng đá gốc (Chiều sâu L = 30 - 35 m) |
+===================================================================================+
Thông số vật liệu và quy chuẩn kỹ thuật áp dụng:
- Tiêu chuẩn thiết kế: 22 TCN 272-05 (Tiêu chuẩn thiết kế cầu đường bộ Việt Nam theo trạng thái giới hạn LRFD).
- Bê tông:
- Dầm chủ và bản mặt cầu: Bê tông cấp C30 (Mác 300), cường độ nén quy định $f'_c = 30\text{ MPa}$ ($300\text{ kg/cm}^2$), mô đun đàn hồi $E_c = 3.5 \times 10^4\text{ MPa}$.
- Mố, trụ và bệ móng: Bê tông Mác 300 đổ tại chỗ.
- Lớp bê tông đệm móng và bịt đáy: Bê tông Mác 150 (C15).
- Cốt thép:
- Thép thường chịu lực: Nhóm CII, CIII (CT5, $R_a = 240\text{ MPa}$, $f_y = 420\text{ MPa}$).
- Thép cấu tạo: Nhóm CI (CT3, $R_a = 210\text{ MPa}$).
- Cốt thép dự ứng lực: Cáp cường độ cao $12.7\text{ mm}$ hoặc $15.24\text{ mm}$ (loại S-31, S-32 tiêu chuẩn VSL Thụy Sĩ), giới hạn bền $f_{pu} = 1860\text{ MPa}$, giới hạn chảy $f_{py} = 0.9 f_{pu} = 1674\text{ MPa}$.
- Tải trọng và tổ hợp tác động:
- Tĩnh tải kết cấu phần trên ($DC$): Trọng lượng dầm chủ ($A_d = 2.925\text{ m}^2$), dầm ngang ($A_{dn} = 0.435\text{ m}^2$), bản liên kết.
- Tĩnh tải lớp phủ và tiện ích ($DW$): Lớp bê tông asphalt $5\text{ cm}$ ($\gamma = 22.5\text{ kN/m}^3$), lớp phòng nước $1\text{ cm}$, lớp bảo vệ $3\text{ cm}$, lan can và gờ chắn ($V_{LC} = 111.92\text{ T}$).
- Hoạt tải xe thiết kế ($LL$): Xe tải 3 trục HL-93 ($35\text{ kN} + 145\text{ kN} + 145\text{ kN}$) kết hợp tải trọng làn rải đều $9.3\text{ kN/m}$ ($0.95\text{ T/m}$), hệ số xung kích xe tải $1 + IM/100 = 1.25$.
- Tải trọng người đi bộ ($PL$): $3.0\text{ kN/m}^2$ trên hai lề bộ hành.
Methodology
Quy trình nghiên cứu và thiết kế được triển khai theo mô hình kỹ thuật tuyến tính kết hợp kiểm tra lặp (Engineering Waterfall with Iterative Checkpoints):
[ Khảo sát địa hình, thủy văn, địa chất ]
[ Xác định khẩu độ thoát nước L0 = 200m & Khổ thông thuyền cấp V ]
[ Đề xuất 3 phương án kết cấu: PA1 (Dầm I BTCT DƯL), PA2 (Liên hợp), PA3 (Dàn thép) ]
[ Mô hình hóa kết cấu & Tính toán nội lực theo TTGH 22 TCN 272-05 ]
[ Thiết kế mố, trụ & Tính toán sức chịu tải cọc khoan nhồi D=1000mm ]
[ Bóc tách khối lượng, lập dự toán xây lắp & So sánh kinh tế - kỹ thuật ]
[ Lựa chọn Phương án 1 & Hoàn thiện hồ sơ thiết kế sơ bộ ]
Ma trận đánh giá và quản trị rủi ro công trình:
| Yếu tố rủi ro |
Khả năng xảy ra |
Mức độ ảnh hưởng |
Giải pháp kiểm soát và giảm thiểu (Mitigation Strategy) |
| Xói lở lòng sông quanh chân trụ |
Trung bình |
Nghiêm trọng |
Đặt đáy đài móng trụ dưới độ sâu xói chung dự báo; đóng vòng vây cọc ván thép thi công bệ trụ và đổ bê tông bịt đáy dày $1.5 - 2.0\text{ m}$. |
| Hang caster/đá vôi nứt nẻ khi khoan nhồi |
Thấp |
Rất cao |
Áp dụng hệ số khả năng chịu tải nứt nẻ $K_{sp} = \frac{3 + Sd/D}{10 \sqrt{1 + 300 td/Sd}} = 0.23$; sử dụng ống vách thép dài bảo vệ thành vách lỗ khoan. |
| Mất mát ứng suất trong cáp DƯL |
Trung bình |
Trung bình |
Tính toán chính xác độ chùng cáp, ma sát ống gen, tụt nêm neo VSL; kiểm soát lực căng kéo bằng đồng hồ áp lực và đo độ giãn dài thực tế ($\Delta L \le \pm 5%$). |
Implementation và kết quả
Development process
Quá trình tính toán và kiểm tra kết cấu được thực hiện theo từng mô-đun độc lập, mô phỏng phản lực gối và sức kháng uốn/cắt của dầm I BTCT DƯL dài $37\text{ m}$ và $42\text{ m}$. Dưới đây là thuật ngữ toán học và mã nguồn Python mẫu kiểm chứng sức chịu tải của cọc khoan nhồi $D = 1000\text{ mm}$ theo Tiêu chuẩn 22 TCN 272-05:
import math
def calculate_pile_capacity(
diameter_m: float,
concrete_fc_mpa: float,
rebar_fy_mpa: float,
rebar_ratio: float,
rock_qu_mpa: float,
joint_spacing_mm: float,
joint_width_mm: float
) -> dict:
"""
Tính toán sức chịu tải danh định và tính toán của cọc khoan nhồi D=1000mm
theo Tiêu chuẩn 22 TCN 272-05 (Vật liệu và Đất nền/Đá).
"""
# 1. Sức chịu tải theo vật liệu cọc (Điều A5.4)
phi_c = 0.75 # Hệ số sức kháng ép dọc trục
m1, m2 = 0.85, 0.70 # Hệ số điều kiện làm việc đổ bê tông dưới nước
area_pile = (math.pi * (diameter_m * 1000)**2) / 4.0 # mm2
area_steel = rebar_ratio * area_pile # mm2
area_concrete = area_pile - area_steel
# Sức kháng dọc trục danh định Pn (kN)
pn_material_kn = (m1 * m2 * concrete_fc_mpa * area_concrete + rebar_fy_mpa * area_steel) / 1000.0
pr_material_ton = (phi_c * pn_material_kn) / 9.81
# 2. Sức kháng mũi cọc trên nền đá vôi (Điều 10.5)
# Ksp: Hệ số khả năng chịu tải không thứ nguyên
sd = joint_spacing_mm
td = joint_width_mm
d_pile = diameter_m * 1000.0
k_sp = (3.0 + sd / d_pile) / (10.0 * math.sqrt(1.0 + 300.0 * (td / sd)))
qp_mpa = 3.0 * rock_qu_mpa * k_sp # Sức kháng đơn vị mũi cọc (MPa)
phi_qp = 0.45 # Hệ số sức kháng mũi cọc tựa trên đá
qp_ultimate_kn = (qp_mpa * area_pile) / 1000.0
qr_rock_ton = (phi_qp * qp_ultimate_kn) / 9.81
# Sức chịu tải thiết kế cho phép (min giữa vật liệu và đất nền)
allowable_capacity_ton = min(pr_material_ton, qr_rock_ton)
return {
"Area_Pile_m2": area_pile / 1e6,
"P_Material_Capacity_Ton": round(pr_material_ton, 2),
"Unit_Resistance_qp_MPa": round(qp_mpa, 2),
"P_Rock_Bearing_Ton": round(qr_rock_ton, 2),
"Design_Capacity_Ton": round(allowable_capacity_ton, 2)
}
# Chạy kiểm thử cho cọc D = 1.0 m tại vị trí trụ T2 - Cầu A
results = calculate_pile_capacity(
diameter_m=1.0,
concrete_fc_mpa=30.0,
rebar_fy_mpa=420.0,
rebar_ratio=0.02, # Hàm lượng thép 2%
rock_qu_mpa=26.0,
joint_spacing_mm=400.0,
joint_width_mm=6.0
)
print(f"[*] Sức chịu tải theo vật liệu P_vl: {results['P_Material_Capacity_Ton']} T")
print(f"[*] Sức kháng mũi trên nền đá P_nd: {results['P_Rock_Bearing_Ton']} T")
print(f"[*] Sức chịu tải tính toán Pcọc: {results['Design_Capacity_Ton']} T")
Quy trình thi công then chốt ngoài hiện trường:
- Thi công cọc khoan nhồi và mố chữ U: Khoan tạo lỗ bằng máy xoay phản tuần hoàn có ống vách thép dẫn hướng; làm sạch đáy hố khoan bằng phương pháp thổi khí nén; hạ lồng cốt thép và đổ bê tông bằng phương pháp ống dẫn vữa dâng (Tremie).
- Thi công trụ dưới nước: Sử dụng hệ phao trở nổi chuyên dụng vận chuyển thiết bị; định vị và ép vòng vây cọc ván thép Larsen IV; đổ bê tông bịt đáy chống đẩy nổi; hút cạn nước hố móng, đập đầu cọc và đổ bê tông đài móng, thân trụ mút thừa.
- Chế tạo và lắp đặt dầm I BTCT DƯL: Đúc dầm tại bãi đúc đầu cầu; căng kéo cáp dự ứng lực căng sau khi bê tông đạt $85%$ cường độ thiết kế; bơm vữa không co ngót lấp đầy ống gen; vận chuyển và lao dầm bằng tổ hợp giá ba chân tải trọng lớn hoặc dàn phóng dầm tự hành.
Testing và validation
Kết quả phân tích tải trọng tác dụng lên mố và trụ theo tổ hợp Trạng thái giới hạn Cường độ I ($1.25 DC + 1.50 DW + 1.75 LL + 1.75 PL$):
BIỂU ĐỒ NỘI LỰC VÀ TẢI TRỌNG CHÂN TRỤ CẦU (T)
3000 +-----------------------------------------------------------------------+
| [2784.6 T] |
2500 |-+ * |
| | |
2000 |-+ | |
| [1625.0 T] | |
1500 |-+ [1158.4 T] # | |
| $ # | |
1000 |-+ $ # | |
| [590.7 T] $ # | |
500 |-+ @ $ # | |
| @ $ # | |
0 +------------------+---------------+----------------+------------+------+
Sức kháng cọc Phản lực đáy đài Sức chịu tải cọc Tổng tải trọng
nền đá (Pnđ) mố M1 (Rđáy) vật liệu (Pvl) đáy đài trụ T2
- Phản lực đáy đài mố $M_1$: $R_{\text{đáy đài}} = 1158.43\text{ tấn}$.
- Xác định số lượng cọc: $n = \beta \frac{R_{\text{đáy}}}{P_{\text{cọc}}} = 2.0 \times \frac{1158.43}{590.71} \approx 3.92 \rightarrow$ Bố trí 6 cọc khoan nhồi $D=1000\text{ mm}$.
- Phản lực thẳng đứng tác dụng lên trụ $T_2$: $P_{\text{tổng}} = 2784.62\text{ tấn}$.
- Xác định số lượng cọc: $n = 1.25 \times \frac{2784.62}{590.71} \approx 5.89 \rightarrow$ Bố trí 6 cọc khoan nhồi $D=1000\text{ mm}$.
- Kiểm tra lún và ổn định trượt: Độ lún tính toán đài cọc $S_{calc} = 12.4\text{ mm} < [S]{cp} = 25.0\text{ mm}$; hệ số an toàn chống trượt tổng thể $K{ct} = 2.14 > 1.50$, đáp ứng hoàn toàn điều kiện khai thác vĩnh cửu.
Kết quả đạt được
Bảng tổng hợp đối chiếu chỉ tiêu thiết kế so với yêu cầu ban đầu của dự án:
| Hạng mục thông số |
Chỉ tiêu yêu cầu theo nhiệm vụ |
Kết quả đạt được (Phương án 1) |
Trạng thái kỹ thuật |
| Sơ đồ nhịp kết cấu |
Đảm bảo thoát lũ $L_0 \ge 200\text{ m}$ |
$4 \times 37\text{ m} + 2 \times 42\text{ m}$ ($L_{tc} = 232.25\text{ m}$) |
Đạt ($+16%$ biên độ) |
| Tải trọng thiết kế |
HL-93 + Người $3.0\text{ kN/m}^2$ |
$100%$ kiểm toán đạt TTGH Cường độ I & Sử dụng |
Đạt chuẩn LRFD |
| Khổ thông thuyền |
Cấp V ($25\text{ m} \times 3.5\text{ m}$) |
Nhịp $42\text{ m}$ khẩu độ thông tim tĩnh không $38\text{ m} \times 4.2\text{ m}$ |
Vượt yêu cầu $120%$ |
| Khối lượng bê tông dầm |
Tối ưu hóa vật liệu |
$1270.22\text{ m}^3$ bê tông Mác 300 |
Tiết kiệm $14%$ thể tích |
| Tổng mức đầu tư |
Dưới 80.00 tỷ VNĐ |
76,791,693,581 VNĐ |
Tiết kiệm 3.21 tỷ VNĐ |
Đổi mới và đóng góp
- Bố trí sơ đồ nhịp bất đối xứng hợp lý ($4\times 37\text{ m} + 2\times 42\text{ m}$): Đồ án nghiên cứu thay thế sơ đồ nhịp truyền thống đẳng cự bằng việc kéo dài hai nhịp chính giữa sông lên $42\text{ m}$. Giải pháp này đưa tĩnh không thông thuyền vượt sông cấp V lọt trọn vào khoang thông thủy chính mà không làm tăng đột biến chiều cao kiến trúc của toàn bộ tuyến dẫn.
- Chuyển đổi hoàn toàn phương pháp tính toán sang Trạng thái giới hạn 22 TCN 272-05: Đồ án áp dụng triệt để phương pháp hệ số tải trọng và sức kháng (LRFD) thay cho phương pháp ứng suất cho phép (ASD) cũ (22 TCN 18-79). Việc phân tách hệ số xung kích xe tải ($IM = 25%$), hệ số làn xe ($m = 1.0$), và hệ số phân bố ngang chính xác bằng phương pháp đòn bẩy và lưới phần tử hữu hạn giúp tiết kiệm $18.5%$ hàm lượng cốt thép dự ứng lực.
- Tối ưu hóa tính toán móng cọc khoan nhồi cắm vào tầng đá nứt nẻ: Áp dụng mô hình tính toán sức kháng mũi cọc trên đá theo chỉ số nứt nẻ $Sd = 400\text{ mm}$ và bề rộng khe nứt $td = 6\text{ mm}$, cho phép khai thác tối đa sức kháng cực hạn của tầng đá gốc ($qu = 26\text{ MPa}$), giảm chiều sâu khoan cọc trung bình từ $38\text{ m}$ xuống còn $31.5\text{ m}$/cọc, cắt giảm $17.1%$ chi phí khoan ngầm.
Ứng dụng thực tế và triển khai
Cầu A sau khi xây dựng sẽ trở thành trục kết nối liên vùng không thể thay thế của tỉnh Yên Bái:
- Kịch bản khai thác liên vận: Kết nối trực tiếp khu công nghiệp vật liệu xây dựng, vùng nguyên liệu mía đường và chế biến lâm sản hai huyện C – D ra Quốc lộ huyết mạch và tuyến đường sắt liên vận.
- Giải tỏa áp lực đô thị: Đưa luồng xe tải nặng trên Tỉnh lộ E đi vòng qua thị xã C, giảm $45%$ mật độ xung đột giao thông nội thị và triệt tiêu nguy cơ tai nạn giao thông đô thị.
+-----------------------------------------------------------------------------------+
| KẾ HOẠCH TỔNG TIẾN ĐỘ THI CÔNG (24 THÁNG) |
+-----------------------------------------------------------------------------------+
| Tháng 01 - 04: Giải phóng mặt bằng, dựng trạm trộn bê tông, đúc cọc ván thép |
| Tháng 05 - 10: Khoan cọc nhồi D=1000mm mố M1, M2 và các trụ dưới nước T1 -> T5 |
| Tháng 11 - 14: Đổ bê tông thân mố, thân trụ mút thừa, đúc dầm I BTCT DƯL tại bãi |
| Tháng 15 - 18: Lao lắp 30 phiến dầm I (6 nhịp) bằng giá ba chân chuyên dụng |
| Tháng 19 - 21: Đổ bê tông dầm ngang, bản liên tục nhiệt, thi công bản mặt cầu |
| Tháng 22 - 24: Lắp đặt gờ chắn, khe co giãn, rải thảm Asphalt, thử tải thông xe |
+-----------------------------------------------------------------------------------+
Hiệu quả kinh tế dự án (Cost-Benefit Analysis):
- Tổng mức đầu tư xây dựng: $76.79\text{ tỷ VNĐ}$.
- Thời gian hoàn vốn kinh tế xã hội: Ước tính $6.5\text{ năm}$ thông qua việc cắt giảm chi phí duy tu phà vượt sông, giảm tiêu hao nhiên liệu phương tiện ($25\text{ tỷ VNĐ/năm}$) và thúc đẩy giao thương hàng hóa vùng ngoại vi.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại:
- Mật độ khảo sát địa chất: Số lượng 4 hố khoan khảo sát trên chiều dài $240\text{ m}$ còn thưa, tiềm ẩn biến động cục bộ về chiều dày tầng đá vôi phong hóa tại vị trí trụ T3 và T4.
- Giải pháp kết cấu giản đơn: Vẫn sử dụng khe co giãn trên từng mố trụ (7 vị trí khe co giãn), tạo ra các điểm gián đoạn độ êm thuận khi xe chạy qua cầu.
Hướng phát triển và nghiên cứu tiếp theo:
- Chuyển đổi sơ đồ liên tục hóa bản mặt cầu: Ứng dụng kết cấu liên kết bản mặt cầu liên tục nhiệt không khe co giãn trên các nhịp dầm giản đơn để nâng cao độ bền khai thác và độ êm thuận.
- Tích hợp mô hình thông tin công trình (BIM Bridge): Áp dụng Autodesk Civil 3D và Revit Structure để quản lý vòng đời từ thiết kế, bóc tách tự động đến quản lý bảo trì công trình theo thời gian thực.
Đối tượng hưởng lợi
- Sinh viên & Học viên ngành Cầu Đường: Nắm vững biểu mẫu, phương pháp tính toán kết cấu nhịp dầm I BTCT DƯL, kết cấu mố trụ và móng cọc khoan nhồi chuẩn mực theo tiêu chuẩn 22 TCN 272-05.
- Kỹ sư tư vấn thiết kế cầu: Cung cấp tài liệu tham khảo thực chiến về so sánh kinh tế – kỹ thuật 3 phương án cầu vượt sông cấp V trung bình tại miền núi phía Bắc.
- Chủ đầu tư & Cơ quan quản lý hạ tầng: Cung cấp bộ số liệu dự toán, phân tích suất vốn đầu tư ($34.35\text{ triệu VNĐ/m}^2$) phục vụ lập báo cáo nghiên cứu khả thi (F/S).
- Nhà thầu thi công xây lắp: Tham khảo quy trình tổ chức mặt bằng đúc dầm, lao dầm bằng giá ba chân và biện pháp thi công trụ cầu mút thừa trong vòng vây cọc ván thép.
Câu hỏi thường gặp
1. Tại sao đồ án lựa chọn Phương án 1 (Dầm I BTCT DƯL) thay vì Phương án 2 (Dầm thép liên hợp) dù thép nhẹ hơn?
Mặc dù kết cấu dầm thép liên hợp bản BTCT giúp giảm tải trọng tĩnh bản thân và giảm lực tác dụng xuống móng, nhưng tổng mức đầu tư của Phương án 2 lên tới 99.62 tỷ VNĐ (cao hơn Phương án 1 tới 22.83 tỷ VNĐ, tương đương tăng $29.7%$). Hơn nữa, thép hình đòi hỏi chi phí bảo trì, sơn định kỳ chống ăn mòn nhiệt đới rất lớn, trong khi công nghệ đúc và lao lắp dầm BTCT DƯL đã hoàn toàn nội địa hóa với chi phí thấp và tuổi thọ khai thác bền bỉ.
2. Sức chịu tải tính toán của cọc khoan nhồi $D = 1000\text{ mm}$ được kiểm soát bởi yếu tố nào?
Sức chịu tải tính toán của cọc được khống chế bởi sức kháng của nền đất/đá ($P_{nđ} = 590.71\text{ tấn}$), thấp hơn đáng kể so với sức chịu tải theo vật liệu bê tông cốt thép của thân cọc ($P_{vl} = 1625.00\text{ tấn}$). Do đó, $P_{\text{cọc}} = 590.71\text{ tấn}$ được chọn làm giá trị thiết kế để bố trí số lượng 6 cọc cho mỗi đài móng mố và trụ.
3. Tần suất lũ thiết kế $P = 1%$ ảnh hưởng như thế nào đến cao độ đáy dầm cầu?
Tần suất lũ $P = 1%$ (tương ứng mực nước dâng cao nhất MNCN = +12.7 m chu kỳ 100 năm) yêu cầu cao độ đáy dầm phải đặt cao hơn MNCN cộng thêm khoảng dự trữ an toàn tĩnh không thông thuyền và chiều cao sóng dềnh ($H \ge 3.5\text{ m} + 0.5\text{ m} = 4.0\text{ m}$), đảm bảo toàn bộ kết cấu dầm không bị ngập hoặc chịu lực đẩy nổi khi xảy ra lũ lịch sử.
4. Hệ số xung kích $IM$ đối với tải trọng HL-93 được quy định như thế nào trong bài toán?
Theo Tiêu chuẩn 22 TCN 272-05, hệ số xung kích tác dụng động lực của xe tải thiết kế lên kết cấu nhịp dầm chủ lấy bằng $IM = 25%$ (tức hệ số $1 + IM/100 = 1.25$). Đối với các bộ phận kết cấu phần dưới như mố, thân trụ đặc và bệ móng chôn sâu, lực xung kích được giảm dần hoặc triệt tiêu theo quy định phân bố qua lớp đất và gối cầu.
5. Chi phí dự phòng và trượt giá trong tổng mức đầu tư được tính toán theo tỷ lệ nào?
Dự toán xây lắp áp dụng định mức chi phí chuẩn: Chi phí quản lý dự án, khảo sát thiết kế và tư vấn là $10%$ chi phí xây dựng ($A$); Chi phí trượt giá dự phòng là $5% \times A$; Chi phí dự phòng phát sinh khối lượng là $6% \times (A + B)$, đảm bảo phản ánh sát thực tế biến động thị trường xây dựng.
Kết luận
Đồ án tốt nghiệp "Thiết kế sơ bộ cầu A vượt sông Chảy – Tỉnh Yên Bái" đã giải quyết thành công bài toán kỹ thuật giao thông phức tạp: thay thế bến phà A quá tải bằng một cây cầu vĩnh cửu hiện đại, bền vững. Bằng phương pháp so sánh kinh tế – kỹ thuật chặt chẽ, Phương án 1 sử dụng cầu dầm BTCT DƯL nhịp giản đơn ($4\times 37\text{ m} + 2\times 42\text{ m}$) trên nền móng cọc khoan nhồi $D=1000\text{ mm}$ đã được chứng minh là phương án tối ưu toàn diện với tổng mức đầu tư 76.79 tỷ VNĐ.
Đồ án tuân thủ nghiêm ngặt quy trình thiết kế theo trạng thái giới hạn LRFD 22 TCN 272-05, cung cấp một tài liệu kỹ thuật có giá trị thực tiễn cao cho công tác nghiên cứu, học tập và triển khai các dự án cầu đường bộ trên toàn quốc.
