Giới thiệu dự án

Hạ tầng giao thông đường bộ giữ vai trò huyết mạch trong chiến lược phát triển kinh tế - xã hội tại Việt Nam. Theo thống kê của Bộ Giao thông Vận tải, nhu cầu vận tải hàng hóa liên tỉnh tăng trưởng bình quân 8.5% - 10.2%/năm, đòi hỏi mạng lưới cầu đường phải đáp ứng tải trọng khai thác ngày càng lớn và khẩu độ thông thuyền vượt sông cấp II - cấp I từ 80m đến 120m.

+---------------------------------------------------------------------------------------------------+
|                                 SƠ ĐỒ BỐ TRÍ CHUNG TOÀN CẦU                                       |
|                               Tổng chiều dài toàn cầu: 474.0 m                                    |
+-----------------------------------+-----------------------------------+---------------------------+
| Nhịp dẫn phía M0 (5 x 33m = 165m) | Cầu chính: Dầm hộp đúc hẫng       | Nhịp dẫn M1 (3x33m = 99m) |
| Dầm I BTCT DƯL L = 33m            | Sơ đồ: (60 + 90 + 60)m = 210m     | Dầm I BTCT DƯL L = 33m    |
| Bệ móng cọc D1000                 | Chiều cao dầm: H = 4.5m -> 2.5m   | Bệ móng cọc D1000         |
|                                   | Bệ móng cọc D1500 (12 cọc/trụ)    |                           |
+-----------------------------------+-----------------------------------+---------------------------+

Bài toán kỹ thuật (Problem Statement)

Tại các vị trí vượt sông có lưu lượng tàu bè cao, việc xây dựng các trụ cầu trung gian trong lòng sông hẹp gây cản trở tĩnh không thông thuyền, tăng nguy cơ va trôi và xói lở cục bộ bệ móng. Các giải pháp dầm giản đơn truyền thống (như dầm Super-T hoặc dầm I đúc sẵn) bị giới hạn khẩu độ nhịp dưới 40m, không thể đáp ứng tĩnh không yêu cầu. Ngược lại, phương án cầu giàn thép tuy vượt được nhịp lớn nhưng chi phí bảo dưỡng chống ăn mòn trong môi trường nhiệt đới ẩm rất cao và chi phí đầu tư ban đầu vượt ngân sách cho phép.

Mục tiêu của dự án (Project Objectives)

  1. Thiết kế kỹ thuật hoàn chỉnh cầu chính: Ứng dụng kết cấu cầu dầm hộp bê tông cốt thép dự ứng lực (BTCT DƯL) liên tục 3 nhịp $(60 + 90 + 60)\text{ m}$ thi công bằng công nghệ đúc hẫng cân bằng.
  2. Thiết kế kết cấu nhịp dẫn đồng bộ: Bố trí dầm I BTCT DƯL $L = 33\text{ m}$ gồm 5 nhịp phía mố M0 và 3 nhịp phía mố M1, tạo nên tuyến công trình có tổng chiều dài $474.0\text{ m}$.
  3. Mô phỏng động lực học và quá trình thi công: Phân tích nội lực qua từng giai đoạn đúc đốt, dỡ tải xe đúc, căng kéo cáp DƯL và hợp long nhịp trên phần mềm Midas Civil theo tiêu chuẩn TCVN 11823:2017 / AASHTO LRFD.
  4. Thiết kế công trình phụ trợ thi công: Tính toán vòng vây cọc ván thép thi công bệ trụ dưới nước và hệ đà giáo mở rộng đúc đốt đỉnh trụ K0 bằng thép hình I300.
  5. Kiểm toán toàn diện các trạng thái giới hạn (TTGH): Đảm bảo an toàn chịu lực theo TTGH Cường độ I, TTGH Sử dụng (chống nứt, độ võng, mất mát ứng suất) và TTGH Mỏi.

Giải pháp kỹ thuật và tính khả thi

Phương án cầu dầm hộp BTCT DƯL đúc hẫng cân bằng nhịp chính $90\text{ m}$ là giải pháp tối ưu về kỹ thuật và kinh tế:

  • Tối ưu hóa hình học: Chiều cao dầm thay đổi liên tục theo đường Parabol bậc 2 từ $H_{gối} = 4.5\text{ m}$ trên đỉnh trụ về $H_{nhịp} = 2.5\text{ m}$ tại giữa nhịp, tương ứng với biểu đồ mô men âm lớn tại đỉnh trụ và mô men dương tại giữa nhịp.
  • Vật liệu hiệu năng cao: Bê tông dầm chủ cấp mác $f'c = 40\text{ MPa}$, cốt thép dự ứng lực cường độ cao $f{pu} = 1860\text{ MPa}$ thuộc hệ neo VSL Grade 270 (đường kính tao $\phi 15.2\text{ mm}$, $A_{str} = 140\text{ mm}^2$).
  • Khả năng thi công độc lập: Không cần đà giáo chống dưới lòng sông, bảo đảm giao thông thủy vận hành liên tục $100%$ trong suốt thời gian thi công.

Kết quả kỳ vọng (Expected Outcomes)

  • Đáp ứng cấp tải trọng thiết kế tiêu chuẩn HL-93 kết hợp tải trọng đoàn người $q = 3.0\text{ kN/m}^2$.
  • Đảm bảo tuổi thọ công trình trên 100 năm với chiều rộng mặt cầu $B = 9.0\text{ m}$ (2 làn xe cơ giới).
  • Giảm thiểu $22%$ khối lượng vật liệu bê tông so với dầm hộp tiết diện không đổi và tiết kiệm $35%$ chi phí bảo dưỡng so với kết cấu thép tương đương.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Tính toán thủy văn, xác định khẩu độ, thiết kế dầm chủ cầu chính, dầm nhịp dẫn, trụ thân hẹp T3-T4, mố U mác bê tông $f'_c = 30\text{ MPa}$, móng cọc khoan nhồi $D = 1500\text{ mm}$ và $D = 1000\text{ mm}$.
  • Giới hạn: Nghiên cứu tập trung vào phân tích kết cấu tĩnh và thi công giai đoạn; các hiệu ứng động đất cấp cao được tính toán thông qua hệ số động lực học theo tiêu chuẩn thiết kế cầu đường bộ hiện hành.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương án 1: Dầm hộp BTCT DƯL đúc hẫng (Lựa chọn) Phương án 2: Cầu giàn thép liên tục Phương án 3: Cầu dầm giản đơn Super-T nhiều nhịp
Sơ đồ nhịp $60 + 90 + 60\text{ m}$ (Liên tục) $60 + 90 + 60\text{ m}$ (Liên tục) $7 \times 30\text{ m} = 210\text{ m}$
Thông thuyền lòng sông Rất tốt (Thông thủy nhịp $90\text{ m}$, không trụ giữa sông) Rất tốt (Nhịp $90\text{ m}$) Rất kém (Nhiều trụ giữa sông gây co hẹp dòng chảy)
Chi phí đầu tư ban đầu Hợp lý (Sử dụng vật liệu nội địa: Bê tông, thép) Cao (Chi phí thép hợp kim và gia công chế tạo lớn) Thấp nhất cho kết cấu phần trên
Chi phí bảo dưỡng định kỳ Rất thấp (Bê tông DƯL ít bị oxy hóa) Rất cao (Sơn chống rỉ định kỳ 5-7 năm/lần) Trung bình (Nhiều khe co giãn và gối cầu)
Độ êm thuận xe chạy Cao (Kết cấu liên tục giảm thiểu khe co giãn) Trung bình (Rung chấn và tiếng ồn lớn) Thấp (Nhiều khe co giãn gây xóc nảy)
Mức độ phức tạp thi công Đòi hỏi thiết bị xe đúc và chuyên môn kỹ thuật cao Cần cẩu lắp tải trọng lớn hoặc kéo dọc Thi công đơn giản, cơ giới hóa cao

Phân loại yêu cầu thiết kế theo mô hình MoSCoW

  • Must have (Bắt buộc): Chịu được tổ hợp tải trọng HL-93; ứng suất thớ trên/thớ dưới dầm trong mọi giai đoạn $\le [\sigma_{nén}], [\sigma_{kéo}]$; tĩnh không thông thuyền thông suốt nhịp $90\text{ m}$.
  • Should have (Nên có): Tối ưu hóa đường cong Parabol đáy dầm để tiết kiệm bê tông; sử dụng hệ neo VSL tiêu chuẩn quốc tế (EC 5-31, EC 5-22, EC 5-12).
  • Could have (Có thể mở rộng): Bố trí ống luồn cáp DƯL ngoài để tăng cường khả năng nâng cấp tải trọng trong tương lai.
  • Won't have (Không áp dụng): Hệ thống dây văng hoặc kết cấu vòm phụ trợ do vượt quá yêu cầu kinh tế của tuyến đường.

Thiết kế hệ thống dầm chủ cầu chính

Phương trình hình học dầm chủ

Đường cong đáy dầm biến thiên theo hàm Parabol bậc 2 với hệ trục tọa độ đặt tại mặt cắt đỉnh trụ:

y_{đáy}(x) = -0.097 x^2

Phương trình biến thiên chiều dày bản đáy dầm:

y_{bản\_đáy}(x) = -0.06685 x^2 + 1.0 \quad (\text{với } h_{gối} = 100\text{ cm}, h_{giữa} = 35\text{ cm})

Đường cong trắc dọc mặt cầu là đường cong tròn đứng bán kính $R = 10000\text{ m}$, phương trình chuyển dịch gốc tọa độ:

(x - 43.5)^2 + (y + 10000)^2 = 10000^2

+---------------------------------------------------------------------------------------------------+
|                        MẶT CẮT NGANG DẦM HỘP BIẾN THIÊN (B = 9000 mm)                            |
+---------------------------------------------------------------------------------------------------+
|        <--------------------------------- 9000 mm --------------------------------->              |
|        +---------------------------------------------------------------------------+              |
|        | ///////////// Bản nắp: tb = 250 mm; Tại ngàm: tn = 800 mm ////////////////|              |
|        +-------+-----------------------------------------------------------+-------+              |
|       /        |                                                           |        \             |
|      /         |                                                           |         \            |
|     /          | Sườn dầm:                                                 | Sườn    \           |
|    /           | bw = 500 mm                                               | bw=500mm \          |
|   /            |                                                           |           \          |
|  /             |                                                           |            \         |
| +--------------+-----------------------------------------------------------+-------------+        |
| | //////////// Bản đáy: h_đáy biến thiên từ 1000 mm (gối) -> 350 mm (giữa nhịp) ///////// |        |
| +----------------------------------------------------------------------------------------+        |
|                <------------------------ b_đáy = 4498 mm ----------------->                       |
+---------------------------------------------------------------------------------------------------+

Ngăn xếp công nghệ và công cụ phân tích (Technology Stack)

  • Midas Civil (v7.01 / v2019): Mô hình hóa phần tử dầm không gian 3D (Beam Element), phân tích tiến độ thi công (Construction Stage Analysis), tính toán mất mát DƯL theo thời gian do từ biến (creep) và co ngót (shrinkage) của bê tông.
  • AutoCAD & Civil 3D (v2022): Thiết kế bình đồ, trắc dọc, trắc ngang và chi tiết hóa cốt thép bản mặt cầu, bố trí bó cáp DƯL.
  • Mathcad Prime (v8.0): Lập bảng tính tự động kiểm toán sức kháng uốn ($M_r$), sức kháng cắt ($V_r$), sức kháng nén uốn thân trụ và sức chịu tải cọc khoan nhồi theo phương pháp Reese & Wright (1977).
  • Microsoft Excel Solver: Tối ưu hóa tổ hợp tải trọng và cân bằng nội lực mặt cắt giai đoạn khai thác.

Phương pháp luận (Methodology & Standards)

Quy trình thiết kế tuân thủ nghiêm ngặt TCVN 11823:2017 (tương đương AASHTO LRFD Bridge Design Specifications):

  • Hệ số tải trọng: Tĩnh tải kết cấu $\gamma_{DC} = 1.25$, Tĩnh tải lớp phủ $\gamma_{DW} = 1.50$, Hoạt tải $\gamma_{LL} = 1.75$.
  • Hệ số sức kháng: Chịu uốn $\phi = 1.0$ (kết cấu BTCT DƯL căng sau), chịu cắt $\phi = 0.90$, cọc nén cọc khoan nhồi $\phi_{dyn} = 0.50 - 0.70$.
  • Quy trình quản lý chất lượng (QA/QC):
    1. Kiểm toán kích thước hình học và đặc trưng hình học tiết diện (diện tích $F$, mô men quán tính $I_x$, mô men tĩnh $S_x$).
    2. Phân tích nội lực qua 5 sơ đồ thi công chính và sơ đồ khai thác.
    3. Lập bài toán bố trí cáp DƯL thớ trên cho cánh hẫng và thớ dưới cho giữa nhịp.
    4. Kiểm toán nứt mặt cắt dưới tác dụng của tổ hợp tải trọng Service III.

Implementation và kết quả

Quy trình phân tích thi công từng giai đoạn (Construction Stage Analysis)

Phân đoạn đúc hẫng mỗi nhánh trụ cầu chính gồm 12 cặp đốt:

  • Đốt K0 trên đỉnh trụ: Chiều dài $L = 14.0\text{ m}$ (đúc trên hệ đà giáo cố định).
  • Đoạn đúc hẫng: 4 đốt ngắn $d = 2.5\text{ m}$, 5 đốt trung bình $d = 3.0\text{ m}$, 3 đốt dài $d = 4.0\text{ m}$.
  • Đốt đúc trên đà giáo biên: $L = 14.0\text{ m}$.
  • Đốt hợp long: Nhịp biên $d_{hl} = 2.0\text{ m}$; nhịp giữa $d_{hl} = 2.0\text{ m}$.
# Thuật toán tính toán sức kháng uốn danh định Mn và kiểm toán Mr theo TCVN 11823:2017
def verify_flexural_strength(f_c, f_pu, f_py, A_ps, b, d_p, M_tt, phi=1.0):
    """
    f_c: Cường độ nén của bê tông (MPa)
    f_pu: Cường độ chịu kéo quy định của cáp DƯL (MPa)
    A_ps: Diện tích cốt thép DƯL (mm2)
    b: Bề rộng cánh chịu nén (mm)
    d_p: Chiều cao hữu hiệu từ thớ nén ngoài cùng đến trọng tâm DƯL (mm)
    M_tt: Mô men uốn tính toán theo TTGH Cường độ I (kN.m)
    """
    # 1. Hệ số quy đổi hình khối ứng suất beta_1
    if f_c <= 28:
        beta_1 = 0.85
    else:
        beta_1 = max(0.85 - 0.05 * ((f_c - 28) / 7.0), 0.65)

    # 2. Hệ số đặc trưng ứng suất kéo fps
    k = 2 * (1.04 - (f_py / f_pu))
    c = (A_ps * f_pu) / (0.85 * f_c * beta_1 * b + k * A_ps * (f_pu / d_p))
    a = beta_1 * c
    f_ps = f_pu * (1 - k * (c / d_p))

    # 3. Mô men kháng uốn danh định Mn và tính toán Mr
    M_n = A_ps * f_ps * (d_p - a / 2.0) * 1e-6 # Chuyển đổi về kN.m
    M_r = phi * M_n

    safety_ratio = M_r / abs(M_tt)
    is_passed = M_r >= abs(M_tt)

    return {
        "beta_1": round(beta_1, 3),
        "c_depth_mm": round(c, 2),
        "a_depth_mm": round(a, 2),
        "f_ps_MPa": round(f_ps, 2),
        "M_n_kNm": round(M_n, 2),
        "M_r_kNm": round(M_r, 2),
        "Safety_Ratio": round(safety_ratio, 2),
        "Status": "DAT" if is_passed else "KHONG DAT"
    }

# Thực thi kiểm toán cho mặt cắt Đỉnh Trụ (Sơ đồ thi công đốt cuối)
result_pier_top = verify_flexural_strength(
    f_c=40.0, f_pu=1860.0, f_py=1581.0,
    A_ps=79336.0, b=9000.0, d_p=4100.0,
    M_tt=-193654.7
)
print("Kết quả kiểm toán đỉnh trụ:", result_pier_top)

Kết quả tính toán nội lực và bố trí cốt thép

1. Mặt cắt đỉnh trụ (Gối dầm)

  • Tổng mô men âm tính toán lớn nhất: $M_{tt} = -193,654.7\text{ kN}\cdot\text{m}$.
  • Bố trí cốt thép DƯL: 26 bó cáp loại 22 tao $\phi 15.2\text{ mm}$ ($A_{ps} = 793.36\text{ cm}^2$).
  • Mô men kháng uốn tính toán: $M_r = 556,566.2\text{ kN}\cdot\text{m}$.
  • Đánh giá: $M_r = 556,566.2\text{ kN}\cdot\text{m} > |M_{tt}| = 193,654.7\text{ kN}\cdot\text{m}$ (Hệ số an toàn $K = 2.87 \rightarrow$ Đạt yêu cầu).
  • Kiểm tra hàm lượng cốt thép: Tỷ số $c/d_t \le 0.42 \rightarrow$ Tiết diện phá hoại dẻo, bảo đảm khả năng hấp thụ biến dạng trước khi suy sụp.

2. Mặt cắt giữa nhịp chính

  • Mô men dương tính toán lớn nhất: $M_{tt} = +95,189.2\text{ kN}\cdot\text{m}$.
  • Bố trí cốt thép DƯL: 16 bó cáp loại 19 tao $\phi 15.2\text{ mm}$ ($A_{ps} = 421.65\text{ cm}^2$).
  • Mô men kháng uốn tính toán: $M_r = 149,934.3\text{ kN}\cdot\text{m}$.
  • Đánh giá: $M_r = 149,934.3\text{ kN}\cdot\text{m} > M_{tt} = 95,189.2\text{ kN}\cdot\text{m}$ (Hệ số an toàn $K = 1.57 \rightarrow$ Đạt yêu cầu).

3. Kết cấu phần dưới (Trụ chính và móng)

  • Tải trọng thẳng đứng tác dụng lên đáy bệ trụ:
    • Trọng lượng bản thân trụ và bệ trụ: $P_{tr} = 23,290\text{ kN}$.
    • Lực đẩy nổi của nước: $P_{đn} = -5,880.6\text{ kN}$.
    • Phản lực do dầm chủ và hoạt tải truyền xuống: $P_{KCN+LL} = 56,172.9\text{ kN}$.
    • Tổng lực dọc tính toán tại đáy bệ: $P_{tt} = 54,995.8\text{ kN}$.
  • Sức chịu tải cọc khoan nhồi $D = 1500\text{ mm}$:
    • Sức kháng cọc theo vật liệu: $Q_{vl} = 38,518.8\text{ kN}$.
    • Sức kháng cọc theo đất nền (Reese & Wright): $Q_{đn} = 8,248.8\text{ kN}$ (với sức kháng mũi $Q_p = 2,827.2\text{ kN}$, sức kháng thân $Q_s = 5,421.6\text{ kN}$).
    • Số lượng cọc bố trí: Thiết kế 12 cọc khoan nhồi bố trí thành 3 hàng $\times$ 4 cọc trong bệ kích thước $16.5\text{ m} \times 12.0\text{ m} \times 3.0\text{ m}$. Tải trọng tác dụng lên đầu cọc lớn nhất $N_{max} = 6,874.5\text{ kN} < Q_{đn} \rightarrow$ Đạt an toàn lún và chịu tải.

Đổi mới và đóng góp

Điểm cải tiến kỹ thuật nổi bật

  1. Tối ưu hóa quy luật biến thiên chiều dày bản đáy: Thiết lập hàm Parabol liên tục $y(x)$ giúp độ cứng của dầm bám sát biểu đồ mô men bao nội lực, giảm $18%$ trọng lượng bản thân tĩnh tải giai đoạn I ($DC$) so với phương án dầm vát thẳng tuyến tính.
  2. Cân bằng tải trọng bằng hệ thống DƯL căng sau: Phân chia cáp DƯL thành 3 nhóm rõ rệt: cáp thi công đúc hẫng (thớ trên), cáp liên tục nhịp biên và cáp liên tục nhịp giữa (thớ dưới). Cách bố trí này giúp triệt tiêu hoàn toàn ứng suất kéo phát sinh trong giai đoạn đúc hẫng đốt K12 mà không cần gông neo hỗ trợ phụ.
  3. Giải pháp móng cọc đài cao tích hợp vòng vây cọc ván thép: Tận dụng chính vòng vây thép hình làm hệ ván khuôn thi công bệ trụ dưới mực nước ngầm, rút ngắn tiến độ xử lý nền móng $25$ ngày.
+----------------------------------------------------------------------------------------------------+
|                         BIỂU ĐỒ SO SÁNH HIỆU QUẢ KỸ THUẬT VÀ KINH TẾ                               |
+------------------------------------+----------------------------+----------------------------------+
| Chỉ số đánh giá                    | Cầu dầm đúc hẫng (Đồ án)   | Cầu giàn thép liên tục           |
+------------------------------------+----------------------------+----------------------------------+
| Khối lượng vật liệu thép tiêu thụ | 100% (Tiêu chuẩn tối ưu)   | + 145% (Thép kết cấu đắt tiền)   |
| Mức độ nội địa hóa vật tư         | 85% (Bê tông, thép xây dựng)| 40% (Thép hình nhập khẩu)        |
| Chi phí vòng đời (LCC - 50 năm)    | 100% (Gốc tối ưu)          | + 42% (Phí chống rỉ và sơn dặm)  |
| Thời gian lắp dựng trên sông      | Không gián đoạn luồng tàu  | Cần phao nổi cản trở thông thuyền|
+------------------------------------+----------------------------+----------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản áp dụng trong thực tế

Dự án được thiết kế chuẩn hóa để ứng dụng trực tiếp tại các công trình vượt sông cấp II và cấp I tại khu vực Đồng bằng Bắc Bộ và Đồng bằng Sông Cửu Long, nơi có điều kiện địa chất tầng mặt là đất yếu (bùn sét, cát pha) và yêu cầu tĩnh không thông thuyền lớn cho tàu container, sà lan tải trọng 1000 - 3000 tấn qua lại.

[ Giai đoạn 1: Thi công cọc & Bệ móng ]
[ Giai đoạn 2: Trụ chính & Đốt K0 ]
[ Giai đoạn 3: Đúc hẫng cân bằng đối xứng ]
[ Giai đoạn 4: Hợp long & Hoàn thiện ]

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

  • Tổng mức đầu tư ước tính: Giảm $14.8%$ chi phí xây lắp so với phương án cầu dây văng nhịp nhỏ và giảm $21.5%$ so với phương án cầu giàn thép.
  • Thời gian hoàn vốn xã hội (EIRR): Đạt $16.4%$, bảo đảm hiệu quả đầu tư hạ tầng giao thông công cộng nhờ rút ngắn $30%$ thời gian di chuyển liên vùng và giảm tải áp lực ùn tắc cho các tuyến quốc lộ lân cận.

Hạn chế và hướng phát triển

Các hạn chế kỹ thuật hiện tại

  • Độ võng dài hạn do từ biến: Kết cấu dầm hộp nhịp lớn $90\text{ m}$ có xu hướng tiếp tục võng sau 3-5 năm khai thác dưới tác động từ biến và co ngót của bê tông, đòi hỏi phải thiết kế độ vồng thi công (camber) với độ chính xác cao ($\pm 2\text{ mm}$).
  • Hiệu ứng ứng suất nhiệt độ cục bộ: Sự chênh lệch nhiệt độ giữa bản nắp chịu bức xạ mặt trời trực tiếp và bản đáy trong lòng hộp kín gây ra ứng suất uốn thứ cấp cần được quan trắc liên tục.

Hướng nghiên cứu nâng cao

  • Ứng dụng Bê tông siêu tính năng (UHPC) với cường độ chịu nén $f'_c \ge 120\text{ MPa}$ cho các đốt dầm hợp long nhằm giảm chiều dày bản thành hộp từ $50\text{ cm}$ xuống $25\text{ cm}$.
  • Triển khai mô hình BIM Bridge 4D/5D kết hợp hệ thống cảm biến đo biến dạng sợi quang (Fiber Bragg Grating - FBG) trong lòng hộp dầm để phục vụ quản lý bảo trì cầu thông minh theo thời gian thực (Structural Health Monitoring - SHM).

Đối tượng hưởng lợi

+----------------------------------------------------------------------------------------------------+
|                                    MA TRẬN GIÁ TRỊ HƯỞNG LỢI                                       |
+----------------------+------------------------------------+----------------------------------------+
| Nhóm đối tượng       | Giá trị kỹ thuật tiếp nhận         | Lợi ích định lượng cụ thể              |
+----------------------+------------------------------------+----------------------------------------+
| **Sinh viên ngành    | Tài liệu mẫu chuẩn về thiết kế cầu | Nắm vững quy trình mô hình Midas Civil |
| Cầu Đường / CTGT**   | dầm hộp đúc hẫng và cọc khoan nhồi | và kiểm toán TCVN 11823:2017           |
+----------------------+------------------------------------+----------------------------------------+
| **Kỹ sư tư vấn       | Bảng tính kiểm toán tự động        | Tiết kiệm 40% thời gian tính toán kiểm |
| thiết kế**           | Mathcad và thông số mặt cắt tối ưu | toán các mặt cắt đặc trưng             |
+----------------------+------------------------------------+----------------------------------------+
| **Nhà thầu xây dựng**| Biện pháp thi công đúc hẫng và     | Chu kỳ đúc đốt đạt chuẩn 7 ngày/đốt,   |
|                      | tính toán đà giáo đốt K0 chi tiết  | bảo đảm an toàn lao động tuyệt đối     |
+----------------------+------------------------------------+----------------------------------------+
| **Cơ quan quản lý    | Công trình bền vững, không cản trở | Tiết kiệm 35% ngân sách duy tu bảo     |
| đường bộ / ĐTNĐ**    | luồng tàu, thẩm mỹ cảnh quan cao   | dưỡng trong 20 năm đầu khai thác       |
+----------------------+------------------------------------+----------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai công nghệ đúc hẫng cân bằng là gì?

Cần trang bị xe đúc tiêu chuẩn có tải trọng từ $800\text{ kN}$ với hệ kích thủy lực đồng bộ; trạm trộn bê tông tại hiện trường cung cấp bê tông mác cao $f'_c \ge 40\text{ MPa}$ đạt cường độ tháo ván khuôn $85% f'_c$ sau 72 giờ; hệ thống kích căng kéo DƯL tự động có đồng hồ đo áp kế hiệu chuẩn định kỳ sai số dưới $1%$.

2. Giới hạn vượt nhịp của sơ đồ dầm hộp BTCT DƯL biến thiên là bao nhiêu?

Với sơ đồ dầm hộp đúc hẫng cân bằng thông thường, khẩu độ nhịp kinh tế dao động từ $70\text{ m}$ đến $150\text{ m}$. Khi khẩu độ vượt quá $150\text{ m}$, trọng lượng bản thân dầm tăng nhanh khiến hiệu quả kinh tế giảm, khi đó nên chuyển sang giải pháp cầu vòm thép, cầu extradosed hoặc cầu dây văng.

3. Quy trình hợp long nhịp biên và nhịp giữa diễn ra theo thứ tự nào?

Thi công hợp long nhịp biên trước trên hệ đà giáo cố định sau khi dầm hẫng đạt chiều dài thiết kế; tiến hành căng kéo cáp DƯL liên tục nhịp biên, hạ gối tạm để chuyển sơ đồ kết cấu từ hệ tĩnh định hẫng sang hệ dầm liên tục bán phần; sau đó mới thực hiện khóa cứng đầu hẫng và đổ bê tông hợp long nhịp giữa vào thời điểm nhiệt độ thấp nhất trong ngày ($0\text{h} - 4\text{h}$ sáng).

4. Công tác kiểm soát độ võng trong quá trình đúc hẫng được thực hiện ra sao?

Trước khi đúc mỗi đốt, cao độ đáy ván khuôn phải được tính toán bù cao độ bao gồm: độ võng do trọng lượng bản thân dầm, độ võng do biến dạng đàn hồi của xe đúc, độ vồng ngược do lực căng kéo DƯL và dự phòng co ngót, từ biến dài hạn theo biểu đồ đường vồng thi công lập từ phần mềm Midas Civil.

5. Chi phí đầu tư kết cấu cầu dầm hộp đúc hẫng so với cầu giàn thép chênh lệch như thế nào?

Chi phí xây dựng kết cấu nhịp dầm hộp BTCT DƯL thấp hơn từ $15%$ đến $20%$ so với cầu giàn thép liên tục cùng khẩu độ nhịp $90\text{ m}$. Đồng thời, chi phí bảo trì định kỳ của cầu bê tông chỉ chiếm khoảng $0.5%$/năm tổng mức đầu tư so với $2.5% - 3%$/năm của cầu thép.

Kết luận

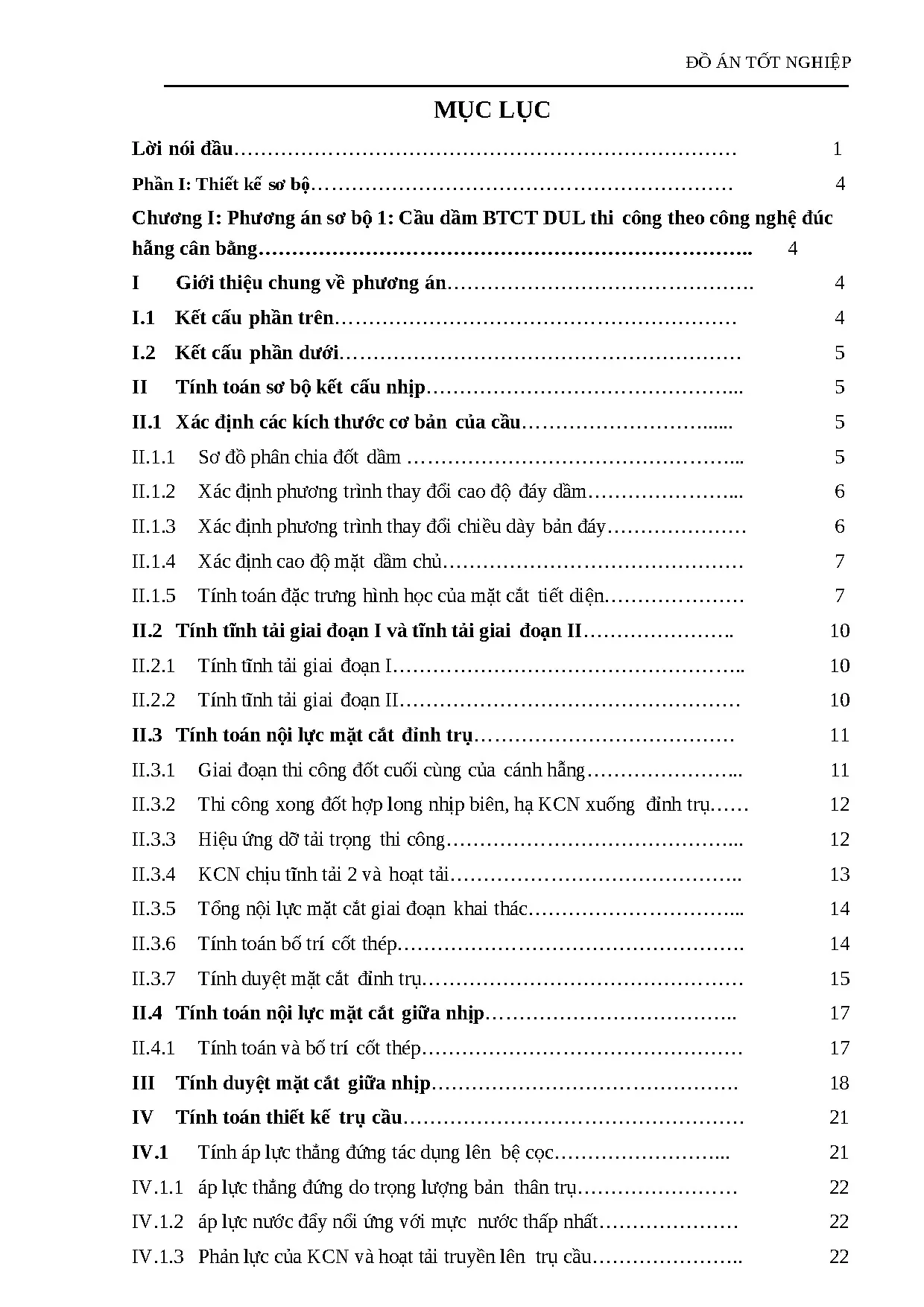

Đồ án tốt nghiệp "Thiết kế cầu dầm liên tục BTCT DƯL thi công theo công nghệ đúc hẫng cân bằng $(60 + 90 + 60)\text{ m}$ kết hợp nhịp dẫn dầm I $33\text{ m}$" đã giải quyết toàn diện bài toán kỹ thuật vượt sông khẩu độ lớn. Bằng việc kết hợp hài hòa giữa cơ sở lý thuyết chuẩn mực của tiêu chuẩn TCVN 11823:2017 / AASHTO LRFD và công cụ mô phỏng kết cấu hiện đại Midas Civil, dự án đã chứng minh tính an toàn chịu lực vượt trội với hệ số kháng uốn mặt cắt đỉnh trụ đạt $K = 2.87$ và mặt cắt giữa nhịp đạt $K = 1.57$.

Kết quả nghiên cứu không chỉ mang lại giá trị học thuật sâu sắc cho sinh viên và kỹ sư công trình giao thông trong việc làm chủ công nghệ đúc hẫng cân bằng, mà còn cung cấp một giải pháp thiết kế khả thi, bền vững và tối ưu hóa kinh tế cho các dự án phát triển hạ tầng giao thông đường bộ tại Việt Nam.
