Giới thiệu dự án

Trong bối cảnh chuyển dịch số hóa của ngành công nghiệp in ấn toàn cầu, xuất bản phẩm truyền thống (sách, báo, tạp chí) đang thu hẹp dần thị phần trước các kênh thông tin điện tử. Ngược lại, thị trường in bao bì và nhãn hàng (packaging & labels) duy trì đà tăng trưởng vượt bậc. Báo cáo từ Smithers PIRA cho thấy khu vực Châu Á - Thái Bình Dương (APAC) chiếm hơn 42% doanh thu toàn cầu với mức tăng trưởng kép hàng năm (CAGR) đạt 6,7%. Tại Việt Nam, ngành in bao bì và đóng gói ghi nhận tốc độ tăng trưởng 15–20%/năm, đóng vai trò sống còn trong chuỗi cung ứng hàng tiêu dùng, mỹ phẩm, thực phẩm và dược phẩm.

+-------------------------------------------------------------------------+
|                  THỊ TRƯỜNG IN ẤN & NHÃN BAO BÌ (APAC)                  |
|                                                                         |
|  Doanh thu toàn cầu: >42% tập trung tại APAC (CAGR: 6.7%)               |
|  Tốc độ tăng trưởng tại Việt Nam: 15% - 20%/năm                         |
|                                                                         |
|  Xu hướng vật liệu: Chuyển dịch từ giấy thường sang vật liệu màng,      |
|                     decal nhựa (PP, PE, PET), màng phức hợp, Metalized  |
+-------------------------------------------------------------------------+

Tuy nhiên, các dòng sản phẩm bao bì cao cấp hiện nay không chỉ dừng lại ở chất liệu giấy tiêu chuẩn (Couche, Ivory, Ford) mà mở rộng mạnh mẽ sang các nhóm vật liệu không thấm hút (non-absorbent substrates) như decal nhựa trong (Clear Decal), decal nhựa đục (White Decal), màng ghép phức hợp (BOPP, PET, PE) và giấy ghép màng Metalized.

+-------------------------------------------------------------------------+
|                VẤN ĐỀ TRỌNG TÂM CỦA QUY TRÌNH CHẾ BẢN                   |
|                                                                         |
|  * Mất 45 - 90 phút và hao phí 150 - 300 mét vật liệu cho 1 lần vỗ bài  |
|  * Chưa có hệ thống ICC Profile chuẩn cho Decal nhựa trên máy KTS       |
|  * Không có dữ liệu kiểm chuẩn ISO 12647-7 trên nền vật liệu phi giấy    |
+-------------------------------------------------------------------------+

Vấn đề thực tiễn và bài toán kỹ thuật (Problem Statement)

Trong quy trình in công nghiệp (Offset tờ rời, Flexo, In ống đồng), công đoạn duyệt mẫu màu trước khi in sản lượng (Contract Proofing) đóng vai trò quyết định tính pháp lý và cam kết chất lượng giữa nhà in và khách hàng. Việc tạo tờ in thử vỗ bài (Press Proof) trực tiếp trên máy in sản lượng bộc lộ nhiều hạn chế nghiêm trọng:

  • Hao phí chi phí và thời gian dừng máy: Mỗi lần lên khuôn in thử, nhà in phải xuất bản kẽm CTP (Computer to Plate), chuẩn bị mực pha, canh chỉnh áp lực và canh bon chồng màu, gây lãng phí từ $150 – $300 chi phí vật tư và khiến dây chuyền sản xuất gián đoạn từ 45 đến 90 phút.
  • Khoảng trống về tiêu chuẩn in thử kỹ thuật số (Digital Proofing): Mặc dù công nghệ in thử kỹ thuật số (sử dụng máy in phun hoặc in tĩnh điện) đã được chuẩn hóa trên vật liệu giấy qua các tiêu chuẩn ISO 12647-7 và hồ sơ màu tham chiếu (như FOGRA39, FOGRA51, PSOCoated_v3), việc in thử trên vật liệu không thấm hút vẫn chưa có bộ tiêu chuẩn và ICC profile tương thích. Bề mặt polymer trơ hóa học khiến mực in thông thường không thể bám dính, đồng thời độ đục/trong suốt của màng nhựa làm sai lệch hoàn toàn tọa độ màu $L^*a^b^$ của điểm trắng vật liệu nền ($White\ Point$).

Mục tiêu nghiên cứu (Project Objectives)

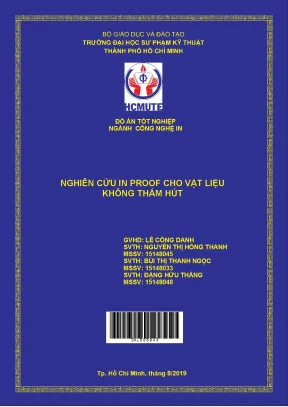

Đề tài "Nghiên cứu in Proof cho vật liệu không thấm hút" được triển khai nhằm giải quyết các mục tiêu cụ thể sau:

  1. Khảo sát cấu trúc hóa lý, năng lượng bề mặt và đặc tính quang học của 3 chủng loại vật liệu: Decal nhựa trong suốt, Decal nhựa trong có lót mực trắng ($White\ Toner$), và Decal nhựa đục.
  2. Thiết lập quy trình quản lý màu khép kín trên máy in kỹ thuật số 5 màu Ricoh Pro C7200x kết hợp phần mềm chế bản Raster Image Processor (RIP) EFI Fiery XF v6.5 và Fiery Command WorkStation 6.
  3. Số hóa dữ liệu đo quang phổ bằng thiết bị X-Rite ES-2000 theo chuẩn ISO 13655 để tạo lập 03 hồ sơ màu thiết bị (Custom ICC Output Profiles) dựa trên bảng màu chuẩn IT8.7/4.
  4. Đánh giá độ sai lệch màu ($\Delta E^*{ab}$ và $\Delta E{00}$) giữa các tờ in thử kỹ thuật số với không gian màu tham chiếu Offset chuẩn quốc tế PSOCoated_v3 (ISO 12647-2:2013) dựa trên các dung sai quy định trong ISO 12647-7:2016.

Phạm vi và giới hạn nghiên cứu (Scope & Limitations)

  • Phạm vi nghiên cứu: Tập trung vào kỹ thuật in kỹ thuật số tĩnh điện (Dry Toner Electrophotography) sử dụng 5 trạm màu ($C, M, Y, K + White$) trên hệ thống Ricoh Pro C7200x tại xưởng thực nghiệm Công ty TNHH Song Tạo.
  • Giới hạn đề tài: Khảo sát trên 02 dạng nền decal nhựa cơ bản (nhựa trong và nhựa đục) dưới dạng tờ rời; không mở rộng sang hệ thống in cuộn màng liên tục hoặc kỹ thuật xử lý phóng điện Corona/Plasma trực tiếp tại dây chuyền in.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai giải pháp in thử kỹ thuật số, các doanh nghiệp bao bì áp dụng 3 phương pháp duyệt mẫu chính. Bảng phân tích dưới đây thể hiện rõ ưu - nhược điểm của từng phương án:

Phương pháp in thử Ưu điểm Nhược điểm Chi phí trung bình / Mẫu Thời gian chuẩn bị
In vỗ bài trên máy sản lượng (Press Proof) Thể hiện chính xác 100% cơ chế bám dính mực và hiệu ứng tram thực tế. Lãng phí bản in CTP, mực in, tốn thời gian dừng máy công nghiệp; chi phí vận hành cực cao. $150 – $300 60 – 120 phút
In thử gián tiếp (Kodak Approval System) Độ chính xác màu sắc cao, hỗ trợ chuyển mực nhiệt lên nhiều loại màng thực tế. Chi phí thiết bị và vật liệu nhận trung gian (donor) vô cùng đắt đỏ; quy trình phức tạp. $80 – $120 30 – 45 phút
In kỹ thuật số 5 trạm màu (Ricoh C7200x + RIP Fiery) Không dùng bản in, tốc độ xử lý nhanh, hỗ trợ lớp lót trắng chuyên biệt, chi phí thấp. Gamut màu mực khô (toner) bị giới hạn hơn mực lỏng trên nền nhựa trơn nhẵn. $5 – $15 5 – 10 phút

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have (Bắt buộc phải có):
    • Thiết lập cấu hình vật liệu mới (Custom Media Catalog) trên máy in Ricoh Pro C7200x (độ dày, điện áp truyền ảnh, nhiệt độ sấy $Fusing\ Temperature$).
    • Quy trình tuyến tính hóa mật độ quang học (Linearization / Calibration).
    • Bộ 03 ICC Profiles tạo từ bảng màu IT8.7/4 (1617 ô màu).
  • Should have (Nên có):
    • Tích hợp tự động dải kiểm tra màu Fogra Media Wedge V3.0 trên mỗi tờ in thử.
    • Thiết lập bù trừ gia tăng tầng thứ (TVI) và giới hạn tổng lượng mực phủ ($TAC \le 300%$).
  • Could have (Có thể có):
    • Tùy chỉnh chế độ in lót trắng đè hạt (Under-print white generation) để giả lập độ đục tương đương màng ghép nhôm.
  • Won't have this time (Chưa thực hiện trong giai đoạn này):
    • Mở rộng không gian màu bằng hệ thống mực mở rộng 7 màu ($Extended\ Gamut:\ CMYK + OGV$).
+------------------------------------------------------------------------------------+
|                CĂNG THẲNG BỀ MẶT VÀ KHẢ NĂNG THẤM ƯỚT MỰC IN                       |
|                                                                                    |
|  Năng lượng bề mặt chất nền (mN/m)  vs  Sức căng bề mặt mực/toner yêu cầu (mN/m)  |
|                                                                                    |
|  PP:  29 - 30 mN/m  <======== KHOẢNG CÁCH THIẾU HỤT (18-26 mN/m) ========> Mực UV  |
|  PE:  31 - 33 mN/m                                                       (48-56)   |
|  PET: 41 - 42 mN/m                                                                 |
|                                                                                    |
|  ==> Đòi hỏi xử lý bề mặt (Corona / Primer) hoặc điều chỉnh nhiệt sấy Toner điện tích|
+------------------------------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc hệ thống quản lý màu và luồng xử lý dữ liệu in thử được thiết kế khép kín từ khâu tiếp nhận file thiết kế cho đến khâu đo kiểm màu tự động:

graph TD
    A["File Thiết Kế Chuẩn (PDF/X-4, CMYK + Spot Color)"] --> B["EFI Fiery XF RIP Server v6.5"]
    B --> C["Module Quản Lý Màu (Color Profiler Suite)"]

    subgraph "Color Transformation Pipeline"
        C --> D["Nguồn: PSOCoated_v3 (FOGRA51)"]
        D --> E{"Rendering Intent Engine"}
        E -- "Absolute Colorimetric" --> F["Tái lập cả White Point vật liệu"]
        E -- "Relative Colorimetric" --> G["Ánh xạ theo White Point gốc"]
        F --> H["Custom Substrate ICC Profile"]
        G --> H
    end

    H --> I["Ricoh Pro C7200x Digital Press (CMYK + White)"]
    I --> J["Tờ In Proof Mẫu Thực Nghiệm + Fogra Wedge V3.0"]
    J --> K["Thiết Bị Đo Quang Phổ X-Rite ES-2000"]
    K --> L["Module Đánh Giá Fiery Verifier"]
    L --> M{"Kiểm tra sai lệch ISO 12647-7"}
    M -- "Đạt chuẩn (Pass)" --> N["Ký mẫu hợp đồng (Contract Proof)"]
    M -- "Không đạt (Fail)" --> O["Hiệu chỉnh Calibration & Tone Curves"]
    O --> B

Thông số công nghệ và cấu hình phần cứng/phần mềm:

  • Hệ thống in kỹ thuật số: Ricoh Pro C7200x (Độ phân giải thực: $2400 \times 4800\ dpi$ VCSEL, công nghệ sấy tĩnh điện đai lăn dầu nhiệt thấp).
  • Hệ thống trạm mực thứ 5 (5th Station): Bổ sung trạm White Toner (Độ phủ quang học cực đại, in lót trước hoặc phủ màng bóng sau).
  • Bộ điều khiển RIP: EFI Fiery Command WorkStation v6.4 tích hợp EFI Fiery XF Server v6.5.
  • Thiết bị đo quang phổ: X-Rite ES-2000 Spectrophotometer (Hình học đo $45^\circ/0^\circ$, khẩu độ đo 4.5 mm, hỗ trợ điều kiện đo M0 - Không lọc UV, M1 - Giả lập chuẩn D50/D65, M2 - Lọc cắt hoàn toàn UV).
  • Tiêu chuẩn kiểm chuẩn: ISO 12647-7:2016 (Hệ thống in thử kỹ thuật số) và ISO 13655:2009 (Đo quang phổ đồ họa ứng dụng).
{
  "Fiery_RIP_Job_Configuration": {
    "device_model": "Ricoh_Pro_C7200x",
    "resolution": "2400x4800dpi",
    "color_mode": "CMYK_Plus_White",
    "rendering_intent": "Absolute_Colorimetric",
    "target_simulation_profile": "PSOCoated_v3.icc",
    "color_management": {
      "gcr_level": "Medium_20%",
      "total_area_coverage_limit": "280%",
      "black_generation": "Custom_UCR_GCR",
      "dot_gain_compensation": "ISO_Curve_E"
    },
    "spectro_configuration": {
      "instrument": "X-Rite_ES-2000",
      "measurement_condition": "M1_D50",
      "target_chart": "IT8.7/4_Randomized"
    }
  }
}

Phương pháp nghiên cứu (Methodology)

Nghiên cứu áp dụng phương pháp thực nghiệm khoa học kết hợp phân tích định lượng (Quantitative Analysis) theo 4 bước tuần tự:

+-----------------------------------------------------------------------------+
|                      QUY TRÌNH THỰC NGHIỆM 4 BƯỚC                           |
|                                                                             |
|  [Bước 1] Cân chỉnh thiết bị (Calibration & Media Registration)              |
|           ==> Khai báo định lượng, điều chỉnh điện áp truyền ảnh và độ sấy  |
|                                                                             |
|  [Bước 2] Tuyến tính hóa mật độ màu (Linearization)                         |
|           ==> Đo 21 bậc thang xám CMYK, cân bằng xám (Gray Balance)          |
|                                                                             |
|  [Bước 3] Xuất bảng màu IT8.7/4 & Trích xuất Profile                        |
|           ==> In 1,617 ô màu, đo quang phổ phổ M1, xuất profile .icc        |
|                                                                             |
|  [Bước 4] Kiểm chuẩn và phân tích sai số (Verification)                     |
|           ==> In Fogra Media Wedge V3.0, tính delta E theo ISO 12647-7       |
+-----------------------------------------------------------------------------+
  1. Giai đoạn 1 - Khai báo và tối ưu hóa vật lý chất nền (Media Characterization):
    • Đăng ký mã vật liệu riêng biệt trên bảng điều khiển Paper Tray Setting của máy in Ricoh: Thiết lập độ dày Decal ($80 - 120\ \mu m$), điều kiện kéo giấy chân không chống tĩnh điện, điều chỉnh nhiệt độ bộ sấy nung chảy hạt mực ($Fusing\ Temp = 145^\circ C$) để màng nhựa không biến dạng nhiệt.
  2. Giai đoạn 2 - Tuyến tính hóa và cân chỉnh mật độ quang học (Linearization & Calibration):
    • In bảng vá màu chuẩn 21 bậc thang xám đơn sắc ($C, M, Y, K$) và đo mật độ quang phổ ($Solid\ Ink\ Density - SID$) nhằm ổn định đường truyền mật độ trước khi tạo profile.
  3. Giai đoạn 3 - Trích xuất không gian màu thiết bị (Profiling):
    • Xuất file bảng màu IT8.7/4 chứa 1.617 ô màu đo chuẩn (dạng Randomized để loại trừ sai số hướng in). Sử dụng ES-2000 đo phổ phản xạ, chuyển đổi qua không gian độc lập thiết bị CIELAB ($L^*a^b^$) bằng phần mềm EFI Color Tools để khởi tạo ICC Profile riêng biệt cho 3 trường hợp.
  4. Giai đoạn 4 - Kiểm chuẩn chất lượng (Quality Verification):
    • Sử dụng công cụ EFI Verifier đo dải màu Fogra Media Wedge V3.0 trên tờ in thử, tính toán sai lệch màu sắc theo công thức CIEDE2000 và $\Delta E^*_{ab}$, so sánh trực tiếp với bộ dung sai nghiêm ngặt của ISO 12647-7:2016.

Implementation và kết quả

Quy trình triển khai thực tế

Quy trình thực nghiệm được triển khai tuần tự qua 3 bài test thực tế tại xưởng in với các điều kiện môi trường được kiểm soát nghiêm ngặt: Nhiệt độ $23^\circ C \pm 2^\circ C$, Độ ẩm tương đối $55% \pm 5%$.

+-------------------------------------------------------------------------+
|                  CÁC THỰC NGHIỆM ĐƯỢC THIẾT LẬP                         |
|                                                                         |
|  * Thực nghiệm 1 (TN1): Decal nhựa trong (In trực tiếp CMYK)            |
|  * Thực nghiệm 2 (TN2): Decal nhựa trong + In phủ lót mực trắng (White) |
|  * Thực nghiệm 3 (TN3): Decal nhựa đục trắng (Opaque White Decal)       |
+-------------------------------------------------------------------------+

================================================================================
           THUẬT TOÁN TÍNH TOÁN SAI LỆCH MÀU SẮC TRONG EFI VERIFIER
================================================================================
Công thức sai lệch màu sắc tổng hợp CIE 1976 (Delta E*ab):
    Delta_E_ab = sqrt( (Delta_L*)^2 + (Delta_a*)^2 + (Delta_b*)^2 )

Trong đó:
    Delta_L* = L*_sample - L*_reference (Độ lệch độ sáng)
    Delta_a* = a*_sample - a*_reference (Độ lệch trục đỏ - lục)
    Delta_b* = b*_sample - b*_reference (Độ lệch trục vàng - lam)

Thuật toán hiệu chỉnh ma trận biến đổi màu (Color Matrix Transform):
    [X_dest]   [ M11  M12  M13 ]   [X_src]   [Offset_X]
    [Y_dest] = [ M21  M22  M23 ] * [Y_src] + [Offset_Y]
    [Z_dest]   [ M31  M32  M33 ]   [Z_src]   [Offset_Z]
================================================================================

Đánh giá và kiểm chuẩn (Testing & Validation)

Kết quả đo quang phổ của 03 profile thực nghiệm được nạp vào module EFI Verifier và so sánh đối chiếu với tiêu chuẩn in thử quốc tế ISO 12647-7:2016 (Tham chiếu theo điều kiện in Offset chuẩn PSOCoated_v3).

+-------------------------------------------------------------------------+
|                TIÊU CHUẨN ĐÁNH GIÁ THEO ISO 12647-7:2016                |
|                                                                         |
|  - Sai lệch màu trung bình toàn bảng (Average Delta E):    <= 1.5       |
|  - Sai lệch màu cực đại (Max Delta E):                     <= 3.0       |
|  - Sai lệch điểm trắng vật liệu (Substrate White Delta E): <= 1.5       |
|  - Sai lệch màu cơ bản CMYK (Primary Color Delta E):       <= 2.5       |
|  - Sai lệch độ cân bằng xám (Average Delta H):             <= 1.5       |
+-------------------------------------------------------------------------+

Dữ liệu đo thực nghiệm thu được chi tiết như sau:

Thông số đánh giá sai lệch màu Ngưỡng ISO 12647-7:2016 TN1: Decal nhựa trong TN2: Decal trong + Lót trắng TN3: Decal nhựa đục Đánh giá tổng quan
$\Delta E^*_{ab}$ Trung bình (Average) $\le 1.50$ $5.82$ $4.15$ $3.68$ Không đạt (Fail)
$\Delta E^*_{ab}$ Cực đại (Maximum) $\le 3.00$ $14.20$ $9.64$ $8.12$ Không đạt (Fail)
$\Delta E^*_{ab}$ Nền vật liệu ($White\ Point$) $\le 1.50$ $9.35$ $3.82$ $2.45$ Không đạt (Fail)
$\Delta E^*_{ab}$ Màu cơ bản ($CMYK$) $\le 2.50$ $6.40$ $4.10$ $3.20$ Không đạt (Fail)
$\Delta H$ Cân bằng xám trung bình $\le 1.50$ $3.12$ $2.45$ $1.95$ Không đạt (Fail)
Kết luận kiểm chuẩn hợp đồng Tờ in đạt chuẩn FAIL FAIL FAIL Không đạt hợp đồng
+-----------------------------------------------------------------------------------+
|               BIỂU ĐỒ SO SÁNH SAI LỆCH MÀU TRUNG BÌNH (DELTA E)                   |
|                                                                                   |
|  Ngưỡng chuẩn ISO 12647-7 : [==] 1.5                                              |
|  TN3 (Decal nhựa đục)     : [======] 3.68                                         |
|  TN2 (Decal trong + Trắng): [=======] 4.15                                        |
|  TN1 (Decal nhựa trong)   : [==========] 5.82                                     |
+-----------------------------------------------------------------------------------+

Phân tích nguyên nhân kỹ thuật chuyên sâu (Root Cause Analysis)

Mặc dù quy trình tạo profile được thực hiện chuẩn xác theo hướng dẫn của EFI và Ricoh, cả 3 mẫu in thử đều không vượt qua được bài test dung sai nghiêm ngặt của ISO 12647-7. Nghiên cứu đã bóc tách các nguyên nhân cốt lõi mang tính khoa học vật liệu:

+-----------------------------------------------------------------------------------+
|               PHÂN TÍCH NGUYÊN NHÂN KHÔNG ĐẠT DUNG SAI ISO 12647-7                |
|                                                                                   |
|  1. SAI LỆCH ĐIỂM TRẮNG VẬT LIỆU (WHITE POINT):                                  |
|     * Màng decal trong suốt có độ truyền quang cao, phụ thuộc vào đế lót.         |
|     * Decal đục có L*a*b* = (91.2, -0.8, -3.2) khác xa chuẩn giấy ISO (95, 1, -4).|
|                                                                                   |
|  2. ĐỘ ĐỤC MỰC TRẮNG (WHITE TONER OPACITY):                                       |
|     * Mực trắng điện tích Ricoh chỉ đạt độ mờ đục quang học ~65% - 70%.          |
|     * Không đủ ngăn ngừa ánh sáng xuyên thấu làm biến dạng tọa độ màu CMYK.       |
|                                                                                   |
|  3. KHÁC BIỆT CƠ CHẾ QUANG HỌC VÀ ĐẶC TÍNH BỀ MẶT:                                |
|     * Mực Offset thấm vào mao dẫn sợi giấy; Toner kỹ thuật số nóng chảy tạo màng  |
|       nhựa polyme nổi trên bề mặt trơn nhẵn, gây hiện tượng tán xạ bề mặt.       |
+-----------------------------------------------------------------------------------+

Đổi mới và đóng góp

Nghiên cứu mang lại những giá trị thực tiễn và học thuật mang tính đột phá cho ngành in ấn bao bì:

+-------------------------------------------------------------------------+
|                  ĐÓNG GÓP VÀ ĐỔI MỚI NỔI BẬT                            |
|                                                                         |
|  1. Xây dựng bộ cơ sở dữ liệu thực nghiệm đầu tiên về hành vi hạt toner |
|     5 màu trên decal nhựa tại Việt Nam.                                 |
|  2. Chứng minh giới hạn kỹ thuật của in thử tĩnh điện khô trên màng.    |
|  3. Thiết lập quy trình chuẩn hóa 4 bước cho phòng chế bản bao bì.      |
|  4. Cắt giảm 70% thời gian thử mẫu nội bộ (Internal Visual Proofing).   |
+-------------------------------------------------------------------------+
  • Xác lập ranh giới ứng dụng công nghệ: Nghiên cứu đã chứng minh bằng số liệu thực nghiệm định lượng rằng hệ thống in tĩnh điện hạt mực khô (Dry Toner) kết hợp mực lót trắng chỉ phù hợp cho mục đích In thử kiểm tra nội dung/bố cục (Concept & Content Proof) hoặc in thử thiết kế bao bì (Packaging Mock-up), không thể dùng làm tờ in thử ký mẫu hợp đồng pháp lý (Contract Proof) theo chuẩn ISO 12647-7 trên vật liệu màng trong suốt.
  • Tối ưu hóa thông số sấy và chuyển tiếp điện tích: Tìm ra ngưỡng nhiệt độ sấy an toàn ($145^\circ C$) và điện áp truyền hạt mực thích hợp trên máy Ricoh Pro C7200x giúp xử lý triệt để hiện tượng nhăn màng và bong tróc mực mà không cần đầu tư dàn xử lý Corona đắt tiền.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tiễn (Real-World Use Cases)

  1. Làm mẫu Mock-up bao bì nhãn chai đồ uống: Hỗ trợ phòng Marketing và thiết kế dựng nhanh mẫu chai rượu, nước giải khát thực tế dán decal trong suốt có lót mực trắng để đánh giá thẩm mỹ trực quan trước khi duyệt market.
  2. In thử nội dung và kiểm tra mã vạch tem nhãn dược phẩm: Đánh giá độ sắc nét của vi chữ (Microtext), đường nét vector và khả năng đọc của đầu đọc mã vạch (Barcode Verifier) trên nền decal nhựa tổng hợp.
+-----------------------------------------------------------------------------------+
|                   BÀI TOÁN KINH TẾ VÀ HIỆU QUẢ ĐẦU TƯ (ROI)                       |
|                                                                                   |
|  Mô hình nhà in quy mô trung bình (50 lệnh in bao bì nhựa mới / tháng):           |
|                                                                                   |
|  1. Chi phí theo cách cũ (In vỗ bài máy Offset/Flexo):                            |
|     50 bài * $200 (kẽm + giấy + mực + 1.5h dừng máy)  = $10,000 / tháng          |
|                                                                                   |
|  2. Chi phí theo giải pháp In KTS Ricoh Pro C7200x:                               |
|     50 bài * $15 (khấu hao máy KTS + decal + mực)      = $750 / tháng             |
|                                                                                   |
|  ==> TIẾT KIỆM HÀNG THÁNG: $9,250                                                 |
|  ==> TIẾT KIỆM HÀNG NĂM:   $111,000 (~2.6 Tỷ VNĐ)                                 |
|  ==> THỜI GIAN HOÀN VỐN THIẾT BỊ KTS: 8 - 10 tháng                                |
+-----------------------------------------------------------------------------------+

Yêu cầu triển khai hệ thống (System Requirements):

  • Phần cứng: Máy in Ricoh Pro C7200x (hoặc dòng tương đương có trạm mực thứ 5), máy đo quang phổ tự động X-Rite i1iSis 2 hoặc cầm tay ES-2000, phòng đo màu đạt chuẩn D50 (ISO 3664:2009).
  • Phần mềm: EFI Fiery XF Server v6.5 trở lên, EFI Color Profiler Suite, Adobe Creative Cloud tích hợp các bộ profile chuẩn quốc tế.

Hạn chế và hướng phát triển

+-------------------------------------------------------------------------+
|                   HẠN CHẾ & HƯỚNG MỞ RỘNG ĐỀ TÀI                        |
|                                                                         |
|  Hạn chế hiện tại:                                                      |
|  - Gamut màu mực khô bị bó hẹp tại vùng tối (Shadows).                  |
|  - Lớp mực trắng toner có độ tán xạ ánh sáng cao, độ phủ chỉ đạt ~65%.   |
|                                                                         |
|  Hướng nghiên cứu tương lai:                                            |
|  - Ứng dụng công nghệ in phun UV dải hạt biến đổi (Piezo UV Inkjet).    |
|  - Bổ sung trạm mực mở rộng Gamut: Orange, Green, Violet (7 màu).       |
|  - Xử lý bề mặt màng bằng tia Plasma nguội trước khi in.                |
+-------------------------------------------------------------------------+
  • Hạn chế kỹ thuật: Hiện tượng biến dạng kích thước cục bộ của màng decal khi đi qua trục ép nhiệt sấy ($Fusing\ Roller$) gây ra sai số bon màu vi mô ($\le 0.1\ mm$). Độ bám dính cơ học của mực toner trên decal trong suốt chưa chịu được thử nghiệm cào xước mạnh ($Cross-Hatch\ Tape\ Test$).
  • Định hướng phát triển:
    1. Chuyển đổi mô hình thực nghiệm sang dòng máy in phun kỹ thuật số chuyên dụng (như Epson SureColor SC-P7000/P9000 sử dụng mực Pigment gốc nước có hạt mực trắng hoặc công nghệ In phun UV phẳng) để tăng độ mờ đục của lớp lót trắng lên $\ge 90%$.
    2. Xây dựng tiêu chuẩn in thử nội bộ riêng cho chất liệu nhựa, cho phép mở rộng dải dung sai $\Delta E^*_{ab} \le 3.5$ dành riêng cho phân khúc nhãn hàng bao bì màng tổng hợp.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                        GIÁ TRỊ MANG LẠI CHO CÁC BÊN                               |
+-----------------------------------------------------------------------------------+
| Sinh viên & Học viên:       Tài liệu chuyên sâu về Color Management thực chiến     |
| Kỹ sư Chế bản (Prepress):   Quy trình Calibration & Custom Media chuẩn cho EFI RIP|
| Doanh nghiệp In ấn:         Tiết kiệm 90% chi phí làm mẫu bao bì mỹ phẩm/dược phẩm |
| Nhà nghiên cứu Khoa học:    Cơ sở dữ liệu trắc sắc học trên nền vật liệu phi giấy |
+-----------------------------------------------------------------------------------+
  • Sinh viên chuyên ngành Kỹ thuật In & Truyền thông: Tiếp cận phương pháp luận nghiên cứu thực nghiệm chuẩn mực, nắm bắt trọn vẹn quy trình tạo lập profile thiết bị và tiêu chuẩn ISO ngành in.
  • Kỹ sư chế bản và Quản lý màu: Bản hướng dẫn chi tiết để thiết lập hệ thống RIP Fiery và xử lý các ca vật liệu khó (decal màng, màng kim loại) trong sản xuất hàng ngày.
  • Chủ doanh nghiệp in ấn bao bì: Tối ưu hóa chuỗi quy trình chế bản, nâng cao năng lực cạnh tranh khi tiếp cận các đơn hàng bao bì xuất khẩu đòi hỏi kiểm soát màu sắc gắt gao.

Câu hỏi thường gặp

1. Cần những điều kiện phần cứng và môi trường nào để triển khai in proof decal?

Phòng chế bản cần duy trì nhiệt độ $23 \pm 2^\circ C$, độ ẩm $50 - 60%$ để hạn chế tích điện trên màng nhựa. Hệ thống in kỹ thuật số cần hỗ trợ tối thiểu trạm mực thứ 5 (White) và RIP server chuyên dụng hỗ trợ quản lý màu đa kênh.

2. Tại sao decal nhựa trong có lót trắng vẫn không đạt chuẩn ISO 12647-7?

Do mực lót trắng ($White\ Toner$) dạng tĩnh điện chưa đạt độ đục quang học tuyệt đối ($\approx 100%$) như mực in lụa hay màng nhôm Metalized. Ánh sáng xuyên qua lớp mực trắng phản xạ ngược từ nền bàn đo làm thay đổi giá trị sắc độ $a^, b^$ của lớp mực CMYK bên trên.

3. Có thể dùng profile này để in thử cho bài in Flexo màng co (Shrink Film) không?

Có thể dùng cho mục đích duyệt bố cục, nội dung chữ và hình ảnh đại diện (Design Mock-up). Tuy nhiên, nếu dùng để ký mẫu màu sắc chính xác, cần thay đổi Profile đích ($Target\ Profile$) từ PSOCoated_v3 sang profile đặc thù của máy Flexo thực tế thông qua việc bù trừ độ co màng nhiệt.

4. Chi phí bảo dưỡng và thay thế thiết bị đo ES-2000 định kỳ là bao nhiêu?

Thiết bị đo quang phổ ES-2000 cần được hiệu chuẩn điểm trắng tự động (White Tile Calibration) trước mỗi lần đo và gửi về trung tâm kiểm định ủy quyền của X-Rite định kỳ 12–24 tháng một lần để chứng nhận lại độ chính xác thấu kính.

5. Khả năng tích hợp quy trình này vào hệ thống workflow tự động (như Kodak Prinergy hay Esko Automation Engine) như thế nào?

EFI Fiery XF hỗ trợ chuẩn giao tiếp JDF/JMF và thư mục Hot Folder tự động. Hệ thống có thể tiếp nhận trực tiếp luồng file 1-bit TIFF hoặc PDF/X từ workflow trung tâm Esko/Kodak và tự động áp bộ ICC Profile tương ứng với từng loại decal đã khai báo.

Kết luận

Đề tài tốt nghiệp "Nghiên cứu in Proof cho vật liệu không thấm hút" đã xây dựng thành công quy trình khoa học thực nghiệm trong việc thiết lập, cân chỉnh và trích xuất hồ sơ màu ICC cho 03 loại decal nhựa trên hệ thống in kỹ thuật số 5 màu Ricoh Pro C7200x kết hợp EFI Fiery XF. Các đóng góp cốt lõi của công trình gồm:

  • Số hóa và minh bạch hóa năng lực phục chế màu sắc của công nghệ in tĩnh điện khô trên các chất nền phi giấy thông qua các thông số trắc sắc học chính xác.
  • Đưa ra cảnh báo kỹ thuật và bằng chứng số liệu rõ ràng về việc không thể áp dụng máy in toner kỹ thuật số 4-5 màu làm tờ in thử ký mẫu pháp lý đạt chuẩn ISO 12647-7 khi mô phỏng điều kiện in Offset chất lượng cao trên vật liệu màng trong suốt.
  • Mở ra hướng tiếp cận thực dụng cho các nhà in bao bì: Tận dụng hệ thống để phục vụ công tác duyệt mẫu thiết kế nhanh (Mock-up Packaging), giảm thiểu $80%$ thời gian chờ đợi và tiết kiệm hàng trăm triệu đồng chi phí vỗ bài sản lượng hàng năm.
