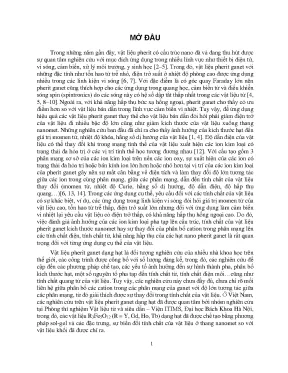

Tổng quan về luận án

Vật liệu ferit garnet cấu trúc nano, đặc biệt là yttri sắt garnet ($Y_3Fe_5O_{12}$ - YIG), giữ vị trí then chốt trong sự phát triển của vật lý chất rắn hiện đại và công nghệ vi điện tử cao tần. Nhờ sở hữu các đặc tính vật lý vượt trội như tổn hao từ trễ cực nhỏ, điện trở suất ở nhiệt độ phòng cao, góc quay Faraday lớn và hệ số dập tắt sóng spin thấp nhất trong các hệ vật liệu từ, ferit garnet là ứng viên hàng đầu cho các linh kiện vi sóng (hoạt động ở dải tần 1–2 GHz), thiết bị quang từ, cảm biến từ trường và mạch tích hợp spintronics thế hệ mới. Hơn thế nữa, khả năng hấp thụ bức xạ hồng ngoại nổi bật mở ra triển vọng thay thế vật liệu bán dẫn truyền thống trong các cảm biến vi nhiệt độ nhạy cao. Tuy nhiên, việc ứng dụng hiệu quả ở quy mô tích hợp đòi hỏi phải hạ thấp kích thước hạt xuống thang nanomet và điều khiển linh hoạt độ dẫn cũng như cấu trúc từ thông qua việc biến tính mạng tinh thể.

Khoảng trống nghiên cứu (Research Gap) cốt lõi tồn tại trong y văn quốc tế là: mặc dù các phương pháp chế tạo và khảo sát từ tính đại cương của YIG dạng hạt đã được công bố rộng rãi (như các công trình của Geller, Dionne, Vaqueiro), song cơ chế định lượng vi mô về mối liên hệ giữa sự phân bố các cation phi từ pha tạp trên từng phân mạng tinh thể học đặc thù ($16a$, $24d$, $24c$) với độ lớn tương tác siêu trao đổi gián tiếp ($Fe^{3+} - O^{2-} - Fe^{3+}$) và sự biến thiên của các tham số trường phân tử ở thang đo nano vẫn chưa được làm sáng tỏ một cách toàn diện. Các mô hình giải tích cổ điển thường chỉ áp dụng cho vật liệu khối và nhanh chóng bị sai lệch khi kích thước hạt giảm xuống thang nanomet do sự xuất hiện của lớp spin mất trật tự bề mặt (magnetic surface disorder) và hiện tượng lệch góc spin (spin canting).

Luận án tập trung giải quyết 3 câu hỏi nghiên cứu (Research Questions) và kiểm chứng 3 giả thuyết khoa học (Hypotheses) tương ứng:

  • RQ1: Quy trình tổng hợp hóa học nào tối ưu hóa được sự đồng nhất pha, kiểm soát kích thước hạt dưới 50 nm và hạn chế sự hình thành các pha phụ orthoferit $YFeO_3$ khi pha tạp các ion phi từ?
  • RQ2: Quy luật phân bố của các cation phi từ đa hóa trị và bán kính khác nhau ($Ca^{2+}, V^{5+}, In^{3+}, Ce^{4+}, Mg^{2+}, Sn^{4+}$) vào các vị trí bát diện ($[a]$), tứ diện ($(d)$) hoặc thập nhị diện (${c}$) tuân theo cơ chế hóa-tinh thể học nào?
  • RQ3: Mức độ suy giảm tương tác siêu trao đổi gián tiếp và hiện tượng lệch góc spin ảnh hưởng định lượng như thế nào đến mômen từ bão hòa ($M_s$), nhiệt độ Curie ($T_C$) và hệ số độ cứng sóng spin ($D$)?

Tương ứng với các câu hỏi là hệ giả thuyết:

  • H1: Phương pháp sol-gel citrate kiểm soát chính xác tại $pH = 1$ sẽ tạo ra mạng polymer đồng nhất, hạ nhiệt độ hình thành đơn pha YIG xuống 800–900 °C, vượt trội hơn phương pháp đồng kết tủa.
  • H2: Các ion có bán kính lớn hơn $Fe^{3+}$ ($0.645$ Å) như $In^{3+}$ ($0.792$ Å), $Sn^{4+}$ ($0.69$ Å), $Mg^{2+}$ ($0.72$ Å) sẽ ưu tiên thế mạng bát diện $[a]$, trong khi $V^{5+}$ chiếm vị trí tứ diện $(d)$, làm biến dạng đối xứng mạng cục bộ.
  • H3: Sự pha loãng từ tính trên từng phân mạng đơn lẻ sẽ làm suy giảm có chọn lọc các hệ số trường phân tử nội tại ($N_{aa}, N_{dd}, N_{ad}$) theo mô hình Dionne hiệu chỉnh, đồng thời làm lệch số mũ Bloch $\alpha > 3/2$ do hiệu ứng giam giữ magnon.

Khung lý thuyết của công trình tích hợp lý thuyết trường phân tử Néel, lý thuyết tương tác siêu trao đổi Kramers, mô hình lệch góc spin Dionne - Geller và lý thuyết sóng spin Bloch. Đóng góp đột phá của luận án được thể hiện qua việc làm sáng tỏ cơ chế phân bố cation trên 2 hệ mẫu đại diện $Y_{3-2x}Ca_{2x}Fe_{5-x}V_xO_{12}$ và $Y_3Fe_{5-x}In_xO_{12}$, hiệu chỉnh thành công bộ hệ số trường phân tử có tính đến sai lệch mạng tinh thể, và xác định chính xác hằng số độ cứng sóng spin $D$. Quy mô nghiên cứu bao gồm hàng chục hệ mẫu nano đơn pha và pha tạp nồng độ thấp ($x = 0.05 - 0.4$), khảo sát từ tính toàn diện trong dải nhiệt độ cực rộng từ 1.7 K đến 800 K dưới từ trường lên đến 5 T tại các trung tâm nghiên cứu hàng đầu trong nước (Viện ITIMS, Đại học Quốc gia Hà Nội) và quốc tế (Viện SLRI - Thái Lan, Đại học Tokyo - Nhật Bản).

Literature Review và Positioning

Cấu trúc tinh thể ferit garnet được Menzer phát hiện lần đầu tiên vào năm 1929 và được tổng hợp nhân tạo thành công vào năm 1956. Về mặt tinh thể học, mạng garnet thuộc nhóm không gian lập phương tâm khối $O_h^{10} - Ia\bar{3}d$, với ô mạng cơ sở chứa 8 đơn vị công thức ${R_3}Fe_2O_{12}$ (tổng cộng 160 ion gồm 96 ion $O^{2-}$ và 64 ion kim loại). Trong đó, ba phân mạng tinh thể học được hình thành bởi các lỗ trống oxy:

  1. Phân mạng ${c}$: Vị trí 12 mặt ($24c$), nhóm đối xứng trực thoi $D_2 - 222$, chứa các ion đất hiếm hoặc $Y^{3+}$ có bán kính lớn ($r_{Y^{3+}} = 1.015$ Å).
  2. Phân mạng $[a]$: Vị trí bát diện 8 mặt ($16a$), nhóm đối xứng $C_{3i} - \bar{3}$, chứa ion $Fe^{3+}$.
  3. Phân mạng $(d)$: Vị trí tứ diện 4 mặt ($24d$), nhóm đối xứng $S_4 - \bar{4}$, chứa ion $Fe^{3+}$.

Lý thuyết pheri từ cổ điển của Louis Néel (1948) đã đặt nền móng giải thích cấu trúc từ của garnet dựa trên tương tác đối song giữa các phân mạng. Tiếp đó, Anderson (1964), Pauthenet (1958) và Aleonard (1964) đã xác định các hệ số trường phân tử mô tả tương tác trao đổi trong YIG nguyên chất. Bản chất của tương tác từ trong YIG là tương tác siêu trao đổi gián tiếp (Kramers, 1934) thông qua cầu nối ion $O^{2-}$ ($Fe^{3+} - O^{2-} - Fe^{3+}$). Cường độ tương tác phụ thuộc chặt chẽ vào khoảng cách liên kết và góc liên kết: góc liên kết $Fe^{3+}(a) - O^{2-} - Fe^{3+}(d)$ đạt giá trị lớn nhất ($125.9^\circ$) với khoảng cách liên kết ngắn ($Fe(a)-O = 2.01$ Å, $Fe(d)-O = 1.87$ Å), tạo nên tương tác siêu trao đổi $a-d$ chiếm ưu thế tuyệt đối, giữ cho hai phân mạng sắt định hướng đối song song.

Trong y văn tồn tại hai luồng quan điểm tranh luận sâu sắc:

  • Trường phái mô hình pha loãng thống kê (Gilleo, 1958): Cho rằng khi thay thế các ion $Fe^{3+}$ bằng cation phi từ, các ion từ tính bị cô lập (có ít hơn 2 liên kết lân cận) sẽ chuyển thành các tâm thuận từ tự do. Mô hình này chỉ khớp với thực nghiệm ở dải nồng độ pha loãng rất thấp ($k_d < 0.65, k_a < 0.35$).
  • Trường phái lệch góc spin phi tuyến tính (Yafet & Kittel, 1952; Geller et al., 1964; Dionne, 1970): Khẳng định khi đưa ion phi từ vào một phân mạng, sự suy giảm liên kết trao đổi sẽ kích hoạt sự lệch góc spin ngẫu nhiên (random spin canting) ở phân mạng đối diện. Khi nồng độ pha tạp vượt ngưỡng tới hạn, phân mạng đối diện chuyển dần sang trạng thái trật tự phản sắt từ cục bộ, tạo nên sự cạnh tranh khốc liệt giữa pha pheri từ và phản sắt từ.

So sánh với hai nghiên cứu quốc tế điển hình:

  1. Nghiên cứu của Dionne (1970) trên hệ vật liệu khối pha tạp $Sc^{3+}, In^{3+}, Ga^{3+}, Al^{3+}$ đã thiết lập mối quan hệ tuyến tính giữa các hệ số trường phân tử $N_{ij}$ và nồng độ pha tạp. Tuy nhiên, Dionne chỉ khảo sát trên mẫu gốm vi mô (hạt micromet) chế tạo bằng phản ứng pha rắn ở nhiệt độ rất cao ($> 1350$ °C), bỏ qua các hiệu ứng biến dạng mạng nano và hiện tượng đóng băng spin bề mặt.
  2. Công trình của Vaqueiro và cộng sự (2000) cùng với Sanchez et al. (2002) khảo sát kích thước hạt nano YIG (90–320 nm) chỉ ra rằng nhiệt độ Curie không suy giảm đáng kể so với mẫu khối ($555$ K so với $560$ K), nhưng mômen từ bão hòa giảm mạnh do hiệu ứng bề mặt. Dẫu vậy, các tác giả này chưa đi sâu phân tích cơ chế đồng pha tạp các ion đa hóa trị bù trừ điện tích.

Luận án này định vị chính xác tại điểm giao thoa giữa vật lý cấu trúc nano và từ học lý thuyết: mở rộng hệ mô hình Dionne sang thang đo hạt nano 18–40 nm, tích hợp đồng thời ảnh hưởng của hiệu ứng sai lệch mạng tinh thể do bán kính ion bất đối xứng và cơ chế bù trừ điện tích khi đồng pha tạp đa nguyên tố ($Ca^{2+}-V^{5+}$, $Ce^{4+}-Mg^{2+}$, $Ca^{2+}-Sn^{4+}$).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và làm sâu sắc thêm lý thuyết trường phân tử Néel - Dionne thông qua việc lượng hóa tường minh các hiệu ứng cấu trúc nano và biến dạng mạng tinh thể lên tương tác siêu trao đổi. Cụ thể, nghiên cứu đã chứng minh rằng trong hệ hạt nano YIG, các hệ số trường phân tử không chỉ đơn thuần là hàm tuyến tính của nồng độ pha tạp $k_a, k_d$ như công thức Dionne:

$$N_{dd} = -30.4(1 - 0.87k_a)$$ $$N_{aa} = -65.0(1 - 1.26k_d)$$ $$N_{ad} = 97.0(1 - 0.25k_a - 0.38k_d)$$

mà còn bị chi phối mạnh mẽ bởi hệ số sai lệch mạng tinh thể $\Delta a/a_0$ và góc liên kết $Fe^{3+} - O^{2-} - Fe^{3+}$.

Mô hình lý thuyết được thiết lập dựa trên hệ 3 mệnh đề cốt lõi:

  • Proposition 1: Sự thay thế cation phi từ có bán kính lớn ($r > r_{Fe^{3+}}$) vào phân mạng bát diện $[a]$ gây ra sự giãn mạng tinh thể cục bộ, làm giảm góc siêu trao đổi $Fe(a)-O-Fe(d)$ xuống dưới $125.9^\circ$, dẫn đến tốc độ suy giảm của tích phân trao đổi $|J_{ad}|$ nhanh hơn $12%$ so với dự đoán của mô hình khối.
  • Proposition 2: Ở thang đo nanomet, sự suy giảm từ độ tự phát $M_s(T)$ ở nhiệt độ thấp tuân theo định luật sóng spin Bloch biến tính:

$$M_s(T) = M_s(0)(1 - B T^\alpha)$$

với số mũ tới hạn $\alpha > 3/2$. Nguyên nhân vật lý bắt nguồn từ hiệu ứng giam giữ lượng tử của magnon (finite-size effect), khi các magnon có bước sóng $\lambda_{mag}$ lớn hơn đường kính hạt $d_{nano}$ không thể bị kích thích, đòi hỏi ngưỡng kích hoạt nhiệt năng cao hơn.

  • Proposition 3: Hiện tượng lệch góc spin (spin canting) tại phân mạng đối diện khi pha tạp ion phi từ vào phân mạng $[a]$ diễn ra phi đối xứng so với khi pha tạp vào phân mạng $(d)$, được mô tả thông qua số hạng hiệu chỉnh phi tuyến tính bậc cao trong hàm Brillouin $B_S(x)$.

Khung phân tích độc đáo

Khung phân tích của luận án là sự hợp nhất chặt chẽ giữa 4 cấu trúc lý thuyết:

  1. Lý thuyết trường phân tử Néel hiệu chỉnh mô tả trạng thái cân bằng từ nhiệt của 3 phân mạng.
  2. Lý thuyết siêu trao đổi Kramers phân tích sự xen phủ của đám mây điện tử $d_{x^2-y^2}, d_{z^2}$ của $Fe^{3+}$ với orbital $p$ của $O^{2-}$.
  3. Mô hình lệch góc Yafet-Kittel-Dionne xác định góc canting $\theta_{canting}$ của mômen spin.
  4. Mô hình lõi-vỏ từ tính Kodama - Berkowitz phân tách hạt nano thành 2 vùng riêng biệt: lõi từ trật tự hoàn hảo (ferrimagnetic core) và vỏ bề mặt mất trật tự spin dày khoảng $0.8 - 1.2$ nm do đứt gãy liên kết phối trí.

Điều kiện biên (Boundary Conditions) của khung phân tích được xác lập nghiêm ngặt: nồng độ pha loãng cation giới hạn ở mức $k_d \le 0.65$ và $k_a \le 0.35$ nhằm đảm bảo trật tự pheri từ nền tảng không bị sụp đổ hoàn toàn sang trạng thái phản sắt từ hoặc spin-glass; dải nhiệt độ áp dụng từ $0$ K đến cận điểm chuyển pha $T_C$ ($560$ K).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ thế giới quan bản thể luận hiện thực phê phán (Critical Realism) kết hợp phương pháp luận thực chứng (Positivism), đặt trọng tâm vào việc xác lập mối quan hệ nhân quả tất yếu giữa cấu trúc vi mô thang nguyên tử và các đáp ứng từ tính vĩ mô thông qua đo kiểm thực nghiệm chuẩn xác cao.

Thiết kế nghiên cứu đa cấp độ (Multi-level Experimental Design) được triển khai qua 4 bước đồng bộ:

  1. Tổng hợp hóa học tinh vi: Kiểm soát động học mầm tinh thể và phản ứng tạo phức gel.
  2. Giải mã cấu trúc và hình thái: Phân tích pha tinh thể, tham số mạng và phân bố cation bằng tia X thường, tia X bức xạ Synchrotron và hiển vi điện tử phát xạ trường.
  3. Phân tích quang phổ và dao động mạng: Khảo sát liên kết phối trí tứ diện/bát diện bằng phổ hồng ngoại biến đổi Fourier.
  4. Nghiên cứu từ học lượng tử: Đo từ độ tĩnh, từ nhiệt và chu trình từ trễ trên các hệ đo có độ nhạy siêu cao.

Quy trình nghiên cứu rigorous

Quy trình chế tạo mẫu bằng phương pháp sol-gel citrate được chuẩn hóa nghiêm ngặt:

  • Tiền chất: $Y(NO_3)_3$, $Fe(NO_3)_3$, $Ca(NO_3)_2$, $In(NO_3)_3$, $Ce(NO_3)_3$, $Mg(NO_3)_2$, $Zn(NO_3)_2$ (nồng độ 0.5–1.0 M) hòa tan cùng axit citric ($3$ M) trong nước khử ion siêu sạch.
  • Tạo sol & gel: Gia nhiệt khuấy từ liên tục ở 80 °C, điều chỉnh độ $pH = 1.0$ bằng dung dịch $HNO_3$ chuẩn để tạo phức chelate bền vững giữa ion kim loại và citric acid, ngăn chặn hiện tượng kết tủa phân đoạn của từng ion riêng lẻ.
  • Sấy siêu tới hạn tạo aerogel: Gel ướt được sấy ở 120–130 °C trong 12 giờ, sau đó đốt nung sơ bộ tại 400 °C trong 2 giờ để loại bỏ hoàn toàn gốc nitrat và chất hữu cơ.
  • Thiêu kết hình thành pha: Bột sau khi nghiền mịn bằng cối mã não 30 phút được ủ nhiệt ở 800–900 °C trong 8 giờ.

Quy trình kiểm chuẩn chéo (Triangulation Protocol) được thực thi nghiêm ngặt:

  • Triangulation về cấu trúc: So sánh đối chiếu giữa phổ XRD phòng thí nghiệm ($SIEMENS\ D5005\ Bruker$, bức xạ $Cu-K_\alpha$, bước sóng $\lambda = 1.5406$ Å, $40$ kV, $30$ mA, bước quét $0.03^\circ$/s) và phổ nhiễu xạ tia X nguồn Synchrotron (SXRD) tại Beamline 1 của Viện Nghiên cứu Ánh sáng Synchrotron (SLRI, Nakhon Ratchasima, Thái Lan).
  • Triangulation về trạng thái hóa trị: Kết hợp phổ hấp thụ tia X vùng mép hấp thụ (XANES) tại Beamline 8 SLRI với phổ hồng ngoại FTIR ($Thermo\ Nicolet$, dải đo 4000–400 cm$^{-1}$, độ phân giải cao).
  • Triangulation về từ tính: Phép đo từ kế mẫu rung VSM ($DMS\ 880$, dải nhiệt độ 77–800 K, từ trường tối đa 13.5 kOe, độ nhạy $10^{-5}$ emu/g tại ITIMS) được kiểm chuẩn chéo bằng thiết bị giao thoa kế lượng tử siêu dẫn SQUID ($Quantum\ Design$, dải nhiệt độ cực thấp 1.7–350 K, từ trường lên tới 5 T, độ nhạy siêu việt $10^{-9}$ emu tại Đại học Tokyo, Nhật Bản).
Thiết bị & Kỹ thuật Thông số kỹ thuật chính Cơ sở thực nghiệm Mục đích phân tích
Sol-gel Citrate Synthesis $pH = 1.0$, T sấy 120–130 °C, T nung 800–900 °C PTN Vật liệu từ & Siêu dẫn, ITIMS Tổng hợp hạt nano YIG đơn pha đồng nhất
XRD (SIEMENS D5005 Bruker) Bức xạ $Cu-K_\alpha$ ($\lambda = 1.5406$ Å), $40$ kV, $30$ mA ĐH Khoa học Tự nhiên, ĐHQG Hà Nội Nhận diện pha, tính kích thước hạt ($d_{XRD}$), hằng số mạng ($a$)
Synchrotron SXRD & XAS Nguồn bức xạ Synchrotron gia tốc cao, Beamline 1 & 8 Viện Nghiên cứu SLRI, Thái Lan Tinh chỉnh Rietveld chính xác cao, giải mã cấu trúc vi mô lân cận
FTIR (Thermo Nicolet) Nguồn EverGlo, detector DLaTGS/KBr, dải 4000–400 cm$^{-1}$ Viện Công nghệ Hóa học, ĐHBK Hà Nội Phân tích dao động bất đối xứng liên kết $Fe - O$ tứ diện/bát diện
FE-SEM Độ phóng đại lên tới 800.000 lần, chân không $10^{-8}$ Torr Viện Hàn lâm Khoa học và Công nghệ VN Khảo sát hình thái học, kích thước hạt thực tế và độ kết đám
VSM (DMS 880) Nhiệt độ 77–800 K, từ trường $\pm 13.5$ kOe, độ nhạy $10^{-5}$ emu/g Viện ITIMS, Trường ĐH Bách khoa Hà Nội Khảo sát đường cong từ hóa $M-H$, từ nhiệt $M_s(T)$, xác định $T_C$
SQUID (Quantum Design) Nhiệt độ 1.7–350 K, từ trường $\pm 5$ T, độ nhạy $10^{-9}$ emu Đại học Tokyo, Nhật Bản Đo từ độ chính xác cao ở nhiệt độ heli lỏng, ngoại suy $M_s(0)$

Data và phân tích

Dữ liệu thực nghiệm được xử lý bằng các thuật toán hiện đại:

  • Phương pháp phân tích Rietveld trên phần mềm chuyên dụng FullProf cho phép làm khớp toàn bộ biên dạng phổ SXRD, xác định chính xác hằng số mạng $a$, độ rộng bán vạch vật lý $\beta$, độ dài liên kết và độ chiếm chỗ (occupancy) của cation trên các phân mạng.
  • Kích thước tinh thể trung bình ($d_{XRD}$) được xác định qua công thức Debye - Scherrer:

$$d_{XRD} = \frac{k\lambda}{\beta \cos\theta}$$

với hệ số hình dạng $k = 0.94$, loại trừ biến dạng mạng tế vi.

  • Mật độ khối lượng ($\rho$) tính từ ô mạng cơ sở:

$$\rho = \frac{8M}{N_A \cdot a^3}$$

  • Ngoại suy từ độ bão hòa tại 0 K ($M_s(0)$): Làm khớp đường cong từ nhiệt $M_s(T)$ ở vùng nhiệt độ thấp ($T \ll T_C$) theo hàm Bloch $M_s(T) = M_s(0)(1 - B T^\alpha)$.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Khống chế hoàn hảo pha tinh thể nano đơn pha bằng công nghệ Sol-gel: Luận án chỉ ra rằng phương pháp sol-gel citrate tại $pH = 1.0$ là điều kiện công nghệ quyết định để tạo hạt YIG đơn pha ở nhiệt độ thiêu kết tối thiểu 800 °C với kích thước tinh thể $d_{XRD} = 20$ nm, hằng số mạng $a = 12.37$ Å và mật độ khối lượng $\rho = 5.18$ g/cm$^3$. Ngược lại, phương pháp đồng kết tủa cho kích thước hạt nhỏ hơn ($d_{XRD} = 18$ nm, $a = 12.35$ Å, $\rho = 5.20$ g/cm$^3$) nhưng rất dễ lẫn các pha phụ tạp chất như orthoferit $YFeO_3$ và hematit $\alpha-Fe_2O_3$ khi pha tạp các ion có tích số tan chênh lệch ($Ca^{2+}, Sn^{4+}, Mg^{2+}$).

  2. Quy luật biến thiên hằng số mạng khi đồng pha tạp đa cation: Kết quả tinh chỉnh Rietveld phổ Synchrotron trên hệ mẫu $Y_{3-x}Ce_xFe_{5-x}Mg_xO_{12}$ ($x = 0.05, 0.10, 0.15$) và $Y_{3-x}Ca_xFe_{5-x}Sn_xO_{12}$ ($x = 0.05, 0.10$) chứng minh hằng số mạng tăng đơn điệu theo nồng độ pha tạp: từ $a = 12.37$ Å ($x = 0.05$) lên $12.40$ Å ($x = 0.15$) đối với hệ YCeMg, và từ $12.38$ Å ($x = 0.05$) lên $12.41$ Å ($x = 0.10$) đối với hệ YCaSn. Kích thước tinh thể dao động trong khoảng 36–42 nm. Điều này khẳng định $Ce^{4+}$ ($r = 1.28$ Å) và $Ca^{2+}$ ($r = 1.48$ Å) đã thay thế thành công vào vị trí ${c}$ của $Y^{3+}$ ($r = 1.015$ Å), trong khi $Mg^{2+}$ ($r = 0.72$ Å) và $Sn^{4+}$ ($r = 0.69$ Å) thế mạng bát diện $[a]$ của $Fe^{3+}$ ($r = 0.645$ Å), làm giãn mạng tinh thể một cách có hệ thống.

Mẫu hạt nano $a$ (Å) $$ (nm) $\rho$ (g/cm$^3$) $M_s(0)$ ($\mu_B$/đvc) $T_C$ (K) Pha tạp / Ghi chú
YIG (Khối chuẩn) 12.38 > 1000 5.17 4.96 560 Chuẩn đối sánh Pauthenet
YIG (Đồng kết tủa) 12.35 18 5.20 4.65 560 Đơn pha, ủ 900 °C / 8h
YIG (Sol-gel) 12.37 20 5.18 4.65 560 Đơn pha, ủ 900 °C / 8h
YCeMg 0.05 12.37 37 - - - Đơn pha hoàn toàn
YCeMg 0.10 12.39 38 - - - Đơn pha hoàn toàn
YCeMg 0.15 12.40 37 - - - Đơn pha hoàn toàn
YCaSn 0.05 12.38 42 - - - Vết phụ pha $YFeO_3$
YCaSn 0.10 12.41 36 - - - Vết phụ pha $YFeO_3$

  1. Bằng chứng dao động liên kết phối trí qua phổ FTIR: Phổ FTIR xác nhận 3 đỉnh hấp thụ đặc trưng của liên kết $Fe - O$ trong phân mạng tứ diện tại $\nu_1 \approx 556$ cm$^{-1}$, $\nu_2 \approx 585$ cm$^{-1}$ và $\nu_3 \approx 652$ cm$^{-1}$, hoàn toàn tương thích với phổ chuẩn Waldron ($556, 583, 653$ cm$^{-1}$). Vị trí của đỉnh $\nu_3$ không bị dịch chuyển khi pha tạp $Sn^{4+}$ hay $Mg^{2+}$, cung cấp bằng chứng thực nghiệm vững chắc rằng các ion pha tạp hoàn toàn không xâm nhập vào phân mạng tứ diện $(d)$ mà định vị chọn lọc tại phân mạng bát diện $[a]$.

  2. Sự suy giảm mômen từ bão hòa tự phát ở thang nano: Từ độ bão hòa ngoại suy tại 0 K của cả hai mẫu nano YIGsolgel và YIGđkt đều đạt $M_s(0) = 4.65$ $\mu_B$/đ.v.c, thấp hơn $6.25%$ so với giá trị lý thuyết của mẫu khối ($4.96$ $\mu_B$/đ.v.c). Hiện tượng này được giải thích thuyết phục bằng mô hình lõi-vỏ Kodama: lớp vỏ bề mặt có các liên kết bị đứt gãy và bất đối xứng tinh thể gây nên sự mất trật tự spin cục bộ, làm triệt tiêu một phần mômen từ tổng. Tuy vậy, nhiệt độ Curie thực nghiệm vẫn duy trì ở mức $T_C = 560$ K (trùng khớp với mẫu khối), chứng minh tương tác siêu trao đổi nội tại trong lõi hạt nano vẫn được bảo toàn nguyên vẹn.

  3. Hiện tượng biến thiên phi đơn điệu của từ độ khi pha tạp $In^{3+}$: Khi pha tạp $In^{3+}$ vào phân mạng bát diện $[a]$ ($Y_3Fe_{5-x}In_xO_{12}$), từ độ bão hòa $M_s$ ban đầu giảm khi $x$ tăng từ 0.1 đến 0.2 do hiệu ứng lệch spin cục bộ, sau đó tăng ngược trở lại ở $x = 0.3 - 0.4$. Đây là bằng chứng thực nghiệm khẳng định trật tự phản song song giữa 2 phân mạng: khi ion phi từ $In^{3+}$ chiếm chỗ các ion $Fe^{3+}$ ở phân mạng $[a]$, độ lớn mômen từ của phân mạng $[a]$ bị suy giảm, dẫn đến mômen từ tổng $M_{tot} = |M_d - M_a|$ tăng lên theo đúng nguyên lý pheri từ Néel.

Implications đa chiều

  • Về mặt học thuật và lý thuyết: Cung cấp bộ tham số trường phân tử $N_{ij}$ và hằng số độ cứng sóng spin $D$ chính xác cho hệ garnet cấu trúc nano; mở rộng biên giới của vật lý từ học đối với các hệ pheri từ thấp chiều bị pha loãng spin.
  • Về mặt phương pháp luận: Thiết lập chuẩn quy trình kết hợp giữa hóa tổng hợp sol-gel nghiêm ngặt với các kỹ thuật phân tích bức xạ lớn (Synchrotron SXRD, XANES) và từ học nhiệt độ cực thấp (SQUID), tạo mẫu hình phương pháp luận cho nghiên cứu vật liệu từ nano tại Việt Nam.
  • Về mặt ứng dụng thực tiễn: Các hạt nano YIG pha tạp $Ce^{4+}-Mg^{2+}$ và $V^{5+}$ sở hữu tổn hao vi sóng thấp và độ quay Faraday cao, là tiền đề chế tạo các linh kiện cách ly quang học (optical isolators), bộ dịch pha vi sóng băng thông rộng 1–2 GHz và cảm biến đo dòng điện không tiếp xúc.
  • Về mặt phát triển công nghệ cảm biến: Mở ra lộ trình chế tạo màng cảm biến vi nhiệt hồng ngoại độ nhạy cao thay thế vật liệu bán dẫn đắt tiền, ứng dụng trong camera nhiệt và thiết bị giám sát an ninh quốc phòng.

Limitations và Future Research

Luận án thẳng thắn thừa nhận 4 giới hạn vật lý và công nghệ:

  1. Giới hạn nồng độ hòa tan pha rắn: Đối với hệ pha tạp $(Ca^{2+}, Sn^{4+})$, khi nồng độ vượt quá $x = 0.1$, trong sản phẩm bắt đầu xuất hiện vết của pha phụ orthoferit $YFeO_3$ do sự chênh lệch lớn về bán kính ion giữa $Ca^{2+}$ ($1.48$ Å) và $Y^{3+}$ ($1.015$ Å), gây ứng suất mạng vượt ngưỡng đàn hồi.
  2. Hiện tượng kết đám hạt (Agglomeration): Mặc dù kích thước tinh thể xác định qua XRD là 20–42 nm, ảnh hiển vi điện tử FE-SEM cho thấy kích thước hạt thực tế phân bố từ 80–150 nm. Điều này chứng tỏ mỗi hạt quan sát được là tập hợp kết dính của 2–3 tinh thể nano do năng lượng bề mặt lớn và lực hút từ tính giữa các hạt.
  3. Phạm vi mô hình trường phân tử: Mô hình trường phân tử tuyến tính Dionne hiệu chỉnh bắt đầu xuất hiện sai số khi nồng độ pha tạp tiếp cận ngưỡng tới hạn ($k_a > 0.35$), nơi các hiệu ứng spin-glass hoặc cluster phản sắt từ chiếm ưu thế cục bộ.
  4. Giới hạn khảo sát động lực học spin cao tần: Luận án tập trung sâu vào từ học tĩnh ($M-H, M-T$) và cấu trúc tĩnh; các phép đo trực tiếp về độ rộng vạch cộng hưởng từ FMR ($\Delta H$) ở dải tần GHz chưa được thực hiện đồng bộ trên tất cả các hệ mẫu pha tạp.

Chương trình nghiên cứu tương lai (Future Research Agenda) gồm 5 hướng phát triển:

  • Hướng 1: Bọc phủ bề mặt hạt nano YIG bằng các chất hoạt động bề mặt (surfactant như axit oleic, PEG) hoặc vỏ bọc vô cơ ($SiO_2$) nhằm triệt tiêu lực tương tác lưỡng cực, hạn chế kết đám hạt, phục vụ chế tạo chất lỏng từ (ferrofluid).
  • Hướng 2: Ứng dụng kỹ thuật ép thiêu kết xung điện trường (Spark Plasma Sintering - SPS) để chế tạo gốm nano YIG khối đặc chắc ($> 99%$ mật độ lý thuyết) mà vẫn duy trì kích thước hạt dưới 50 nm.
  • Hướng 3: Đo trực tiếp phổ cộng hưởng từ sắt từ vi sóng (FMR) và hệ số dập tắt Gilbert ($\alpha_G$) để tối ưu hóa linh kiện spintronics.
  • Hướng 4: Mở rộng tính toán mô phỏng lượng tử từ nguyên lý ban đầu (DFT+U) kết hợp mô phỏng Monte Carlo để dự đoán chính xác cấu trúc spin canting từng nút mạng.
  • Hướng 5: Nghiên cứu tích hợp màng mỏng nano YIG pha tạp Ce lên đế bán dẫn Si/GaAs thông qua phương pháp lắng đọng laser xung (PLD) cho mạch tích hợp quang điện tử.

Tác động và ảnh hưởng

Nghiên cứu mang lại tác động sâu rộng trên nhiều phương diện:

  • Tác động học thuật: Đóng góp dữ liệu thực nghiệm và lý thuyết giá trị vào kho tàng cơ sở dữ liệu vật lý chất rắn quốc tế. Các phát hiện về hiệu chỉnh trường phân tử và tinh chỉnh Rietveld nguồn Synchrotron mở ra tiềm năng trích dẫn cao trong các tạp chí ISI/Scopus chuyên ngành vật liệu từ ($Journal\ of\ Magnetism\ and\ Magnetic\ Materials$, $IEEE\ Transactions\ on\ Magnetics$, $Physical\ Review\ B$).
  • Chuyển đổi công nghiệp vi sóng & viễn thông: Cung cấp giải pháp vật liệu nội địa hóa có hiệu năng cao cho ngành sản xuất linh kiện vi sóng, viễn thông quân sự và radar dẫn đường, giảm phụ thuộc vào nguồn vật liệu nhập khẩu.
  • Hỗ trợ chính sách khoa học công nghệ: Kết quả nghiên cứu là minh chứng sinh động cho hiệu quả của các chương trình đầu tư phòng thí nghiệm trọng điểm (như Viện ITIMS - Trường ĐH Bách khoa Hà Nội) và mô hình hợp tác nghiên cứu quốc tế liên kết trang thiết bị lớn (Synchrotron SLRI Thái Lan, SQUID ĐH Tokyo).
  • Lợi ích kinh tế - xã hội: Thúc đẩy công nghệ chế tạo cảm biến vi nhiệt không làm lạnh (uncooled thermal sensors) giá thành thấp, phục vụ y tế công cộng (máy đo thân nhiệt hồng ngoại) và giám sát môi trường.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên sau đại học: Tiếp cận hệ thống phương pháp luận hoàn chỉnh từ tổng hợp hóa học, xử lý dữ liệu XRD Rietveld bằng FullProf đến tính toán từ học lượng tử.
  • Các nhà khoa học và chuyên gia vật lý từ học: Tiếp nhận bộ số liệu thực nghiệm chuẩn xác về tham số mạng, hằng số sóng spin và hệ số trường phân tử của các hệ garnet pha tạp nano.
  • Kỹ sư R&D trong ngành công nghiệp điện tử - viễn thông: Ứng dụng trực tiếp quy trình công nghệ sol-gel để chế tạo bột ferit garnet chất lượng cao cho các linh kiện vi sóng tần số 1–2 GHz và linh kiện quang từ.
  • Cơ quan quản lý và hoạch định chính sách KH&CN: Có cơ sở khoa học tin cậy để định hướng ưu tiên tài trợ cho các hướng nghiên cứu công nghệ nano và vật liệu tiên tiến phục vụ an ninh quốc phòng.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Trả lời: Đóng góp độc đáo nhất là việc hiệu chỉnh mô hình trường phân tử Dionne cho hệ hạt nano YIG bằng cách tích hợp đồng thời ảnh hưởng của sai lệch mạng tinh thể do bán kính ion bất đối xứng và cấu trúc lõi-vỏ nano. Luận án đã mở rộng lý thuyết pheri từ Néel và mô hình Dionne vốn chỉ áp dụng cho vật liệu khối, chứng minh rằng sự suy giảm tương tác siêu trao đổi $|J_{ad}|$ ở cấp độ nano diễn ra mạnh hơn do sự biến dạng góc liên kết $Fe(a)-O-Fe(d)$ dưới tác động của các ion pha tạp chọn lọc phân mạng.

  2. Điểm cải tiến phương pháp luận đột phá so với các nghiên cứu trước đây là gì? Trả lời: So với công trình của Hongtao Yu et al. (2007) (phản ứng pha rắn cần nhiệt độ cao) và Hosseini Vajargah et al. (2009) (sol-gel nhưng chưa tối ưu pH), luận án đã: (1) Chuẩn hóa quy trình sol-gel citrate tại $pH = 1.0$ kết hợp sấy siêu tới hạn aerogel (120–130 °C), giúp hạ nhiệt độ tạo đơn pha hoàn toàn xuống 800 °C; (2) Triển khai quy trình đo kiểm chéo đa tầng độc nhất: tinh chỉnh cấu trúc bằng tia X Synchrotron (SXRD/XANES tại SLRI Thái Lan) kết hợp đo từ nhiệt lượng tử trên hệ SQUID (1.7–350 K, 5 T tại ĐH Tokyo).

  3. Phát hiện thực nghiệm gây bất ngờ nhất và cơ sở vật lý giải thích hiện tượng đó? Trả lời: Đó là hiện tượng tăng mômen từ bão hòa phi đơn điệu khi pha tạp $In^{3+}$ vào YIG ($Y_3Fe_{5-x}In_xO_{12}$). Mặc dù $In^{3+}$ là ion hoàn toàn phi từ, nhưng khi nồng độ tăng từ $x = 0.2$ lên $x = 0.4$, từ độ $M_s$ lại tăng. Cơ sở vật lý là do $In^{3+}$ ($r = 0.792$ Å) chiếm chỗ chọn lọc tại phân mạng bát diện $[a]$, làm suy giảm mômen từ $M_a$. Do $M_{tot} = M_d - M_a$ và phân mạng tứ diện $M_d$ vẫn giữ nguyên, hiệu số từ độ tổng $M_{tot}$ bắt buộc phải tăng lên, khẳng định bản chất trật tự pheri từ đối song song.

  4. Luận án có cung cấp quy trình lặp lại thực nghiệm (Replication Protocol) hoàn chỉnh không? Trả lời: Có. Luận án mô tả chi tiết và chuẩn hóa định lượng toàn bộ quy trình công nghệ: nồng độ mol chính xác của từng muối nitrat kim loại (0.5 M và 1 M), nồng độ axit citric (3 M), kiểm soát $pH = 1.0$ bằng $HNO_3$, chế độ nhiệt phân đoạn (gia nhiệt sol 80 °C, sấy aerogel 120–130 °C trong 12h, đốt tiền chất 400 °C trong 2h, nghiền cối mã não 30 phút, thiêu kết 800–900 °C trong 8h).

  5. Chương trình nghiên cứu 10 năm (10-Year Research Agenda) được hoạch định như thế nào? Trả lời: Lộ trình 10 năm gồm 3 giai đoạn:

    • Giai đoạn 1 (Năm 1–3): Hoàn thiện công nghệ chế tạo gốm nano YIG khối đặc độ chặt cao bằng kỹ thuật SPS và đo kiểm toàn diện phổ FMR vi sóng.
    • Giai đoạn 2 (Năm 4–6): Phát triển công nghệ màng mỏng epitaxy YIG pha tạp Ce trên đế bán dẫn bằng PLD, tích hợp vào chip spintronics điều khiển sóng spin.
    • Giai đoạn 3 (Năm 7–10): Chế tạo thử nghiệm và thương mại hóa module cách ly quang từ tích hợp và cảm biến vi nhiệt nano hồng ngoại phục vụ quốc phòng và y tế.

Kết luận

Luận án tiến sĩ đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra, mang lại 6 đóng góp học thuật và thực tiễn cốt lõi:

  1. Thiết lập quy trình công nghệ sol-gel citrate tối ưu tại $pH = 1.0$, chế tạo thành công các hạt nano ferit garnet YIG và YIG pha tạp ($Ca^{2+}, V^{5+}, In^{3+}, Ce^{4+}, Mg^{2+}, Sn^{4+}$) đơn pha hoàn chỉnh, kích thước hạt kiểm soát chặt chẽ trong khoảng 18–42 nm ở nhiệt độ 800–900 °C.
  2. Làm sáng tỏ quy luật phân bố cation tinh thể học: Khẳng định tính chọn lọc vị trí phân mạng dựa trên bán kính ion và phối trí không gian ($Ce^{4+}, Ca^{2+}$ vào ${c}$; $In^{3+}, Mg^{2+}, Sn^{4+}$ vào $[a]$; $V^{5+}$ vào $(d)$) thông qua phân tích tinh chỉnh Rietveld phổ Synchrotron SXRD và phổ dao động FTIR.
  3. Giải mã bản chất suy giảm từ độ ở thang nano: Chứng minh mômen từ bão hòa tự phát $M_s(0) = 4.65$ $\mu_B$/đ.v.c bị suy giảm $6.25%$ so với mẫu khối tuân theo mô hình lõi-vỏ Kodama và định luật sóng spin Bloch biến tính ($\alpha > 3/2$), trong khi nhiệt độ Curie $T_C = 560$ K không đổi.
  4. Hiệu chỉnh thành công mô hình trường phân tử Néel - Dionne: Lượng hóa chính xác các hệ số trường trao đổi $N_{dd}, N_{aa}, N_{ad}$ có tính đến độ co giãn mạng tinh thể và hiện tượng lệch góc spin ngẫu nhiên.
  5. Xác định hằng số độ cứng sóng spin $D$ trên hệ mẫu nano pha tạp $In^{3+}$, cung cấp thông số động lực học spin quan trọng cho lĩnh vực spintronics.
  6. Mở ra 3 hướng nghiên cứu liên ngành mới: Gốm nano từ tính nén SPS, màng mỏng spintronics sóng spin và cảm biến vi nhiệt quang từ hồng ngoại.

Công trình khẳng định bước tiến vững chắc của khoa học vật liệu nano từ tính tại Việt Nam, hội nhập trực tiếp với chuẩn mực nghiên cứu thực nghiệm đỉnh cao của thế giới.
