Tổng quan về luận án

Sự biến tính bề mặt vật liệu gỗ nhằm thích ứng với các điều kiện môi trường khắc nghiệt là trọng tâm nghiên cứu mang tính sống còn của ngành công nghệ chế biến lâm sản. Bản chất tự nhiên của gỗ là vật liệu polymer sinh học dị hướng, xốp và chứa nhiều nhóm chức phân cực ($-\text{OH}$), khiến gỗ rất nhạy cảm với độ ẩm và bức xạ quang hóa. Khi tiếp xúc với ánh sáng mặt trời và độ ẩm không khí, gỗ cùng các lớp màng phủ bảo vệ thông thường nhanh chóng bị suy thoái quang học (photodegradation), biến màu, nứt nẻ và mất độ bóng. Mặc dù màng sơn Polyurethane hai thành phần (PU 2K) được ứng dụng rộng rãi nhờ ưu điểm tạo màng nhanh, độ bóng cao, bám dính vượt trội và tính dẻo dai cơ học, lớp phủ này bộc lộ nhược điểm cố hữu: khả năng chống chịu tia tử ngoại (UV) kém, dễ bị ố vàng, lão hóa cấu trúc chuỗi urethane và suy giảm độ bền hóa chất khi làm việc trong điều kiện độ ẩm cao.

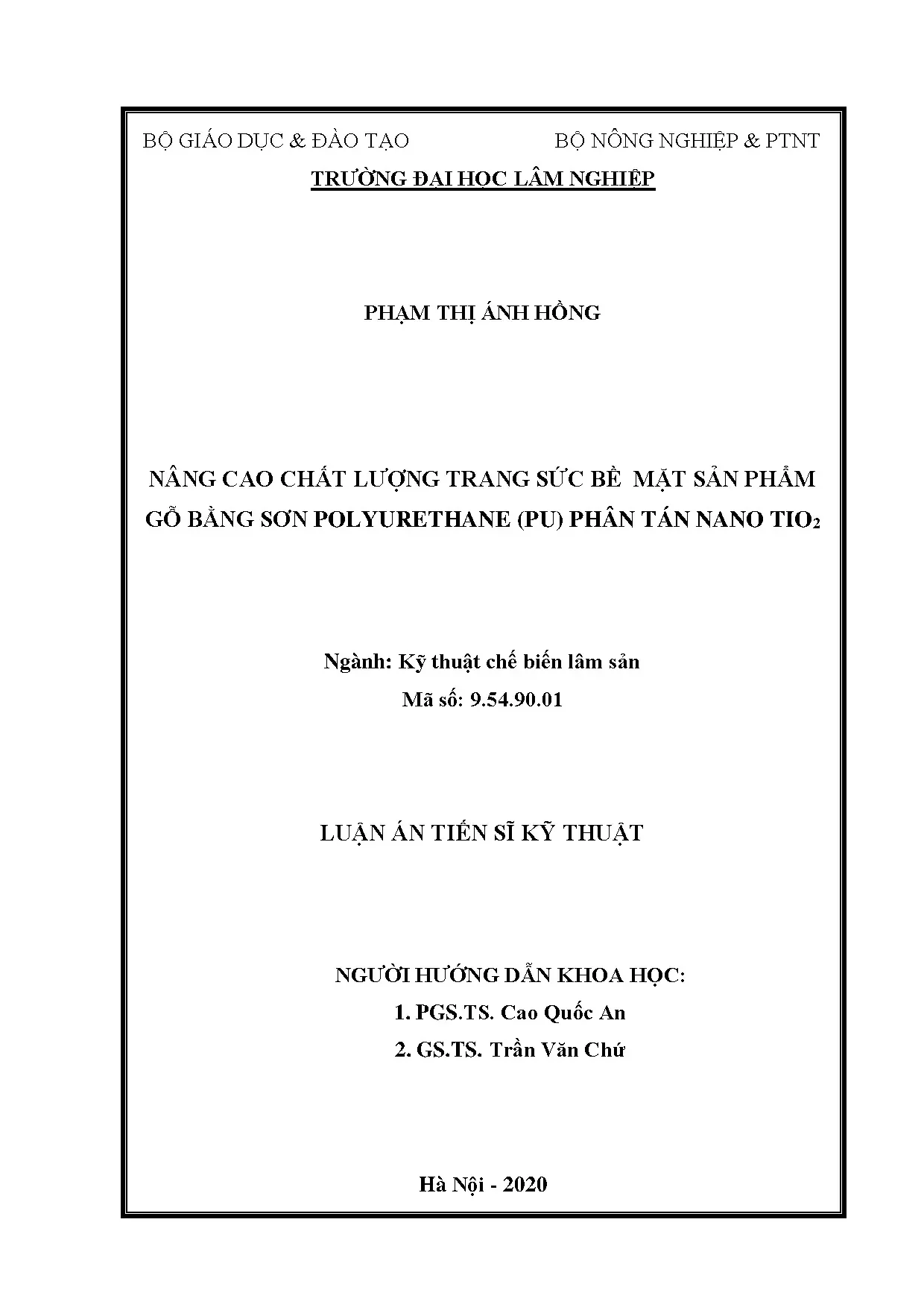

Nghiên cứu của NCS. Phạm Thị Ánh Hồng (2020) với đề tài "Nâng cao chất lượng trang sức bề mặt sản phẩm gỗ bằng sơn Polyurethane (PU) phân tán nano $\text{TiO}_2$" tại Trường Đại học Lâm nghiệp đã giải quyết một research gap cốt lõi: thiếu vắng hệ thống cơ sở khoa học và thông số công nghệ chuẩn hóa cho việc biến tính sơn bóng PU 2 thành phần bằng hạt nano titanium dioxide ($\text{TiO}_2$) kết hợp với công nghệ phun phủ tự động trên nền gỗ Keo lai (Acacia auriculiformis x mangium). Luận án được thực hiện dưới sự hướng dẫn khoa học của PGS.TS. Cao Quốc An và GS.TS. Trần Văn Chứ, đăng ký thuộc chuyên ngành Kỹ thuật chế biến lâm sản (Mã số: 9.01).

Luận án đặt ra hai câu hỏi nghiên cứu (Research Questions) và hai giả thuyết tương ứng:

  • RQ1: Quy luật ảnh hưởng của nồng độ hạt nano $\text{TiO}_2$ và thời gian phân tán siêu âm kết hợp khuấy từ đến cấu trúc vi mô, độ nhớt và các tính chất cơ lý, hóa học, quang học của màng sơn bóng PU là gì?
  • RQ2: Chế độ động học của thiết bị phun tự động (áp suất khí nén và tốc độ di chuyển súng phun) tác động như thế nào đến chiều dày, độ bóng, thời gian khô và độ bền lão hóa UV của màng sơn $\text{PU-TiO}_2$?
  • H1: Việc biến tính màng phủ PU bằng hạt nano $\text{TiO}_2$ dạng Rutile ở nồng độ tối ưu kết hợp chất hoạt động bề mặt LAS sẽ tạo ra cấu trúc phân tán đồng nhất, ngăn chặn hiện tượng kết tụ, từ đó nâng cao vượt bậc khả năng hấp thụ tia cực tím và độ bền mài mòn mà không làm suy giảm độ trong suốt và độ bám dính.
  • H2: Việc thiết lập mô hình toán học tương quan bậc hai giữa các thông số công nghệ phun sơn sẽ xác lập được miền tối ưu hóa đa mục tiêu, loại bỏ triệt để các khuyết tật màng sơn như chảy xệ, xù lông gỗ hay màng sơn không đồng đều.

Khung lý thuyết của nghiên cứu tích hợp lý thuyết liên kết bám dính bề mặt (Adhesion Theory), cơ chế hấp thụ và tán xạ bức xạ quang hóa của chất bán dẫn vùng cấm rộng ($\text{TiO}_2$ Rutile, $E_g \approx 3.0\ \text{eV}$), lý thuyết ổn định hóa huyền phù keo và phương pháp quy hoạch thực nghiệm trực giao bậc hai. Đối tượng khảo sát là hệ sơn bóng PU biến tính nano $\text{TiO}2$ phủ trên gỗ Keo lai 14 năm tuổi (khối lượng thể tích $0{,}58\ \text{g/cm}^3$, độ ẩm $10 \pm 2%$, độ nhẵn bề mặt đạt $\nabla 8$ với $R{max} \le 60\ \mu\text{m}$). Quy mô thực nghiệm bao gồm 960 giờ chiếu xạ UV gia tốc, kiểm tra hàng trăm mẫu thử theo các tiêu chuẩn quốc tế nghiêm ngặt (ISO, DIN, ASTM, EN, TCVN).

Literature Review và Positioning

Lịch sử nghiên cứu công nghệ hoàn thiện bề mặt gỗ và biến tính màng phủ polymer có thể được tổng hợp qua hai dòng học thuật chính:

Dòng nghiên cứu 1: Động học hình thành màng phủ và tương tác giữa lớp phủ với nền gỗ tự nhiên. Abdullah Sönmez và cộng sự (2009, 2011) đã chứng minh độ ẩm vật liệu gỗ Thông Scotland (Pinus sylvestris), gỗ Beech (Fagus orientalis) và gỗ Sồi có ảnh hưởng quyết định đến độ bền bám dính của các hệ sơn NC, PU dung môi và PU gốc nước; độ ẩm từ 8% đến 10% mang lại hiệu suất bám dính tối ưu theo tiêu chuẩn ASTM D-4541. Tác giả Ozdemir và cộng sự (2013) làm rõ mối quan hệ giữa độ nhớt chất phủ và độ dày màng, chỉ ra độ nhớt 15s cho độ bám dính cao hơn đáng kể so với 25s trên gỗ Alder (Alnus glutinosa). Về phương pháp gia công cơ học, Emilia-Adela Salca và cộng sự (2016) cùng Gabriela Slabejová và cộng sự (2016) đã khẳng định việc xử lý nhám dọc thớ và tăng số lớp phủ giúp tối ưu hóa độ bóng quang học ($60^\circ$) trên bề mặt gỗ Beech và Black Alder. Tại Việt Nam, Nguyễn Thị Kim Loan (2016) và Tạ Thị Phương Ngân (2018) đã khảo sát tác động của độ nhớt, áp suất phun và độ nhẵn ván nền đến chất lượng trang sức của sơn Alkyde trên ván ghép thanh.

Dòng nghiên cứu 2: Biến tính màng phủ hữu cơ bằng hạt nano vô cơ chống thoái hóa quang hóa. Mirela Vlad, Bernard Riedl và Pierre Blanchet (2009) đã biến tính sơn Acrylic bằng nano $\text{TiO}_2$ (10–20 nm) và ZnO (20 nm) ở nồng độ 1–2%, chứng minh khả năng cải thiện độ bám dính và bền UV trên gỗ Vân Sam ngoài trời. Atai (2009) cùng Mirabedini và cộng sự (2011) nghiên cứu biến tính lớp phủ PU bằng hạt nano $\text{TiO}_2$ (20 nm) xử lý bề mặt bằng tác nhân liên kết silane ($\gamma$-aminopropyltriethoxysilane - APS), ghi nhận sự gia tăng vượt bậc về mô đun đàn hồi và độ bền quang hóa. P.A. Charpentier và cộng sự (2012) tại Canada đã tổng hợp thành công vật liệu $\text{PU-TiO}_2$ từ monomer PTHF và MDI, đạt hiệu suất diệt khuẩn Escherichia coli 99% dưới bức xạ mặt trời. Dhoke, Rajgopalan và Khanna (2012) tại Ấn Độ biến tính PU gốc nước bằng nano ZnO (35–40 nm), phát hiện nồng độ thấp (0,1%) mang lại khả năng chống trầy xước (tăng từ 700g lên 1100g) và độ cứng (5H so với 3H) tốt hơn nồng độ cao (1,0%). Tại Việt Nam, Tô Thị Xuân Hằng và cộng sự (2015), Nguyễn Thiên Vương và cộng sự (2016, 2017), Bùi Văn Ái và cộng sự (2015, 2017), và Cao Quốc An, Lý Tuấn Trường (2017) đã bước đầu khảo sát tác dụng che chắn tia cực tím của nano $\text{TiO}_2$, ZnO và Nanoclay trên màng phủ và gỗ khối.

Tiêu chí so sánh Nghiên cứu quốc tế điển hình (Atai, 2009; Charpentier et al., 2012) Nghiên cứu của Phạm Thị Ánh Hồng (2020)
Vật liệu nền Thép, kính hoặc màng tự do (free film) Gỗ Keo lai (Acacia auriculiformis x mangium) độ tuổi 14
Cơ chế phân tán Tổng hợp monomer tại chỗ hoặc biến tính silane đắt tiền Rung siêu âm + Khuấy từ kết hợp chất hoạt động bề mặt LAS (1:2) trong Butyl Acetate
Kỹ thuật thi công Quét, kéo màng thủ công trong phòng thí nghiệm Hệ thống máy phun sơn tự động công nghiệp Mito K01 (Cefla, 4 súng phun)
Mô hình hóa Đơn yếu tố, phân tích tính chất tĩnh Quy hoạch thực nghiệm trực giao bậc hai + Tối ưu hóa đa mục tiêu Haimes

Các tranh luận học thuật trước đây tập trung vào sự đánh đổi giữa hàm lượng hạt nano và độ bóng màng sơn: hàm lượng nano cao làm tăng khả năng chắn tia UV nhưng dễ dẫn đến hiện tượng kết tụ hạt (agglomeration), gây tán xạ ánh sáng khả kiến và làm suy giảm độ bóng màng phủ. Luận án đã định vị chính xác khoảng nồng độ tối ưu hẹp ($0{,}15% - 0{,}20%$) kết hợp tỷ lệ chất hoạt động bề mặt LAS : nano $\text{TiO}_2$ là $1:2$, giải quyết triệt để mâu thuẫn giữa độ trong suốt quang học và khả năng bảo vệ quang hóa trên nền gỗ thực tế.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm các khung lý thuyết kinh điển trong khoa học vật liệu và công nghệ gỗ:

  1. Mở rộng lý thuyết bám dính liên diện (Interfacial Adhesion Theory): Kế thừa mô hình bám dính cơ học, khuếch tán và hóa học (Bikerman, Voyutskii), nghiên cứu chứng minh hạt nano $\text{TiO}_2$ ở kích thước 40 nm với diện tích bề mặt riêng cực lớn ($1\ \text{g}$ hạt cho diện tích bề mặt $210 \pm 10\ \text{m}^2$) khi phân tán đồng nhất không cản trở quá trình thấm ướt của giọt sơn lên các mao dẫn gỗ Keo lai. Sự hiện diện của nano $\text{TiO}_2$ dạng Rutile tạo liên kết xen kẽ trong mạng lưới polymer không gian ba chiều của chuỗi Urethane ($-\text{NH}-\text{COO}-$), nâng cao độ bền nội tại (cohesive strength) của màng phủ mà không làm suy giảm độ bám dính liên diện (đạt điểm 0 tuyệt đối theo tiêu chuẩn DIN EN ISO 2409).

  2. Lý thuyết suy thoái quang hóa và hiệu ứng chắn bức xạ (Photodegradation & Shielding Theory): Khẳng định cơ chế hấp thụ chọn lọc photon tử ngoại của tinh thể Rutile $\text{TiO}_2$. Khi hạt nano phân tán đều, chúng đóng vai trò như các bẫy hấp thụ năng lượng photon trong dải bước sóng $\lambda = 230 - 400\ \text{nm}$, ngăn chặn sự bẻ gãy các liên kết $\text{C}-\text{N}$, $\text{C}-\text{O}$ và $\text{C}-\text{H}$ trong cấu trúc nhựa Alkyd-Acrylic-Polyurethane, triệt tiêu phản ứng tạo gốc tự do gây ố vàng và rạn nứt màng sơn.

  3. Mô hình toán học hóa quá trình công nghệ: Luận án thiết lập hệ phương trình hồi quy phi tuyến dạng tổng quát: $$Y = b_0 + \sum_{i=1}^n b_i x_i + \sum_{i=1}^n b_{ii} x_i^2 + \sum_{i<j}^n b_{ij} x_i x_j$$ chuyển đổi nhận thức từ phương pháp thực nghiệm cảm tính sang lý thuyết điều khiển tối ưu hóa các thông số công nghệ tạo màng composite.

Khung phân tích độc đáo

Khung phân tích của luận án được xây dựng dựa trên sự tích hợp của ba trụ cột lý thuyết:

  • Lý thuyết hóa keo và hóa lý bề mặt: Sử dụng chất hoạt động bề mặt phân cực Linear Alkylbenzene Sulfonic Acid (LAS) để biến tính năng lượng bề mặt hạt nano $\text{TiO}_2$, ngăn chặn lực hút van der Waals giữa các hạt nano trong dung môi Butyl Acetate ($99{,}5%$).
  • Động học tạo màng sơn PU 2 thành phần: Phản ứng đóng rắn giữa nhóm Isocyanate ($-\text{NCO}$) của chất cứng Polyisocyanate (mã OL17) và nhóm Hydroxyl ($-\text{OH}$) của Polyol (nhựa tổng hợp Alkyd/Acrylic, mã 2099) trong điều kiện có mặt hạt nano vô cơ.
  • Lý thuyết tối ưu hóa đa mục tiêu phi tuyến: Ứng dụng phương pháp trao đổi giá trị phụ Haimes (Haimes Surrogate Worth Trade-off Method, 1955) thông qua phiếm hàm Lagrange: $$F(x, \lambda) = Y_1(x) + \sum_{j=1}^m \lambda_{j1} [Y_j(x) - \epsilon_j]$$ cho phép giải quyết đồng thời bài toán cực đại hóa độ bóng, độ cứng, độ bền UV và cực tiểu hóa độ mài mòn, thời gian khô và sai lệch màu ($\Delta E$).

Điều kiện biên (Boundary Conditions) của khung phân tích được xác định rõ ràng: áp dụng cho gỗ Keo lai sấy khô đến độ ẩm $10 \pm 2%$, độ nhẵn bề mặt $\ge \nabla 8$, sơn bóng PU 2 thành phần gốc dung môi, nồng độ nano $\text{TiO}_2$ giới hạn trong miền $0{,}05% - 0{,}25%$, thời gian rung siêu âm $1 - 5\ \text{giờ}$, áp suất súng phun $0{,}10 - 0{,}26\ \text{MPa}$ và tốc độ di chuyển súng $60 - 80\ \text{m/phút}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (Positivism) và phương pháp luận thực nghiệm định lượng chính xác. Thiết kế nghiên cứu gồm hai giai đoạn logic:

  1. Giai đoạn 1: Thực nghiệm đơn yếu tố (Single-factor exploratory design) nhằm thăm dò, xác định quy luật biến thiên biên và thiết lập miền giá trị đầu vào khả dĩ cho các thông số: nồng độ nano ($C$), thời gian phân tán ($\tau$), áp suất phun ($P$), tốc độ di chuyển súng phun ($V$).
  2. Giai đoạn 2: Quy hoạch thực nghiệm đa yếu tố (Multi-factor orthogonal design) sử dụng kế hoạch trung tâm hợp thành trực giao (Orthogonal Central Composite Design) bậc hai với $n = 2$ yếu tố, số thí nghiệm $N = 2^n + 2n + 1 = 2^2 + 2 \times 2 + 1 = 9$ điểm thí nghiệm (gồm 4 điểm nhân, 4 điểm sao với tay đòn $\alpha = 1$, và 1 điểm tâm). Mỗi chế độ thí nghiệm được lặp lại 3 lần độc lập ($N = 27$ mẫu đo cho mỗi chỉ tiêu) để triệt tiêu sai số ngẫu nhiên.
[Nguyên liệu Gỗ Keo lai (MC 10±2%, ∇8)]
[Phân tán Nano TiO2 (40nm) + LAS (1:2) trong Butyl Acetate]
 (Sóng siêu âm PS-40 + Khuấy từ MS-300HS, 400-600 rpm)
[Phối trộn Sơn bóng PU 2099 + Chất cứng OL17]
 (Đo độ nhớt bằng máy SNB-1: đạt 37 mPa.s; Lọc qua 3 lớp vải xô)
[Phun phủ tự động bằng Robot Mito K01 (Cefla)]
 (Sơn lót 2 lớp -> Sấy -> Nhám 400 -> Sơn màu -> Sơn bóng PU-TiO2)
[Kiểm chuẩn Đa thông số & Đánh giá Cấu trúc vi mô]
 (SEM, FTIR, UV-Vis, BYK CIELab, Horiba IG320, DIN 68861-1, ASTM D3363)

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa qua 5 bước nghiêm ngặt:

  • Bước 1: Chuẩn bị huyền phù nano: Cân hạt nano $\text{TiO}_2$ Rutile 40 nm (độ tinh khiết 98%) và chất hoạt động bề mặt LAS theo tỷ lệ khối lượng $1:2$. Hòa tan vào Butyl Acetate tinh khiết ($99{,}5%$). Sử dụng bể rung siêu âm công suất cao Ultrasonic Cleaner PS-40 kết hợp máy khuấy từ gia nhiệt MS-300HS ở tốc độ 400–600 vòng/phút trong thời gian từ 1 đến 5 giờ tại nhiệt độ phòng $25 \pm 2^\circ\text{C}$. Kiểm tra độ đục huyền phù bằng thiết bị Hanna HI 83749 theo các mốc thời gian (0h đến 96h) để khẳng định tính ổn định keo.
  • Bước 2: Phối trộn hệ sơn composite: Bổ sung sơn bóng PU (mã 2099) và chất đóng rắn (mã OL17) theo tỷ lệ phối trộn nhà sản xuất (Sơn bóng : Cứng : Dung môi = $2 : 1 : 3$), khuấy cơ học 200–300 vòng/phút trong 15 phút, lọc qua 3 lớp vải xô chuyên dụng để loại bỏ bọt khí và tạp chất. Đo độ nhớt hệ sơn bằng máy đo độ nhớt quay kỹ thuật số SNB-1 (sử dụng rotor số 1, tốc độ 60 vòng/phút).
  • Bước 3: Chuẩn bị phôi gỗ Keo lai: Phôi gỗ có kích thước tiêu chuẩn $500 \times 250 \times 18\ \text{mm}$, kiểm soát độ ẩm nghiêm ngặt ở mức $10 \pm 2%$ bằng máy đo độ ẩm cảm ứng, chà nhám dọc thớ qua các cấp hạt ráp 120, 180, 240, 320 và kiểm tra độ nhám bằng máy đo biên dạng TR200 đạt độ nhẵn $\nabla 8$ ($R_{max} \le 60\ \mu\text{m}$).
  • Bước 4: Công nghệ sơn phủ màng nhiều lớp: Thi công trên dây chuyền tự động Mito K01 (Hãng Cefla, Ý) với 4 súng phun tự động tịnh tiến hai chiều, tốc độ băng tải $4{,}8\ \text{m/phút}$, khoảng cách từ đầu phun đến mặt gỗ cố định 20 cm. Quy trình gồm: Sơn lót 2 lượt (độ nhớt $40\ \text{mPa.s}$, áp suất $0{,}2\ \text{MPa}$, tốc độ súng $70\ \text{m/phút}$) $\rightarrow$ Sấy khô tự nhiên ($25 \pm 2^\circ\text{C}$, độ ẩm $65 \pm 5%$) $\rightarrow$ Chà nhám bằng giấy ráp 400 $\rightarrow$ Sơn màu cánh gián già (tỷ lệ tinh màu cánh gián : vàng = $9:1$) $\rightarrow$ Sấy khô $\rightarrow$ Sơn phủ bóng $\text{PU-TiO}_2$.
  • Bước 5: Kiểm tra và đánh giá chỉ tiêu: Toàn bộ mẫu thử được gia công cắt thành kích thước chuẩn xác định cho từng phép đo:
    • Độ bám dính: 15 mẫu ($150 \times 100 \times 18\ \text{mm}$) theo tiêu chuẩn DIN EN ISO 2409 (phương pháp cắt lưới dao).
    • Độ bóng quang học: 15 mẫu ($150 \times 100 \times 18\ \text{mm}$) theo TCVN 2101:2016 bằng máy đo độ bóng Horiba IG320 (Nhật Bản, góc đo $60^\circ$).
    • Chiều dày màng: 15 mẫu ($150 \times 100 \times 15\ \text{mm}$) theo TCVN 9760:2013 (phương pháp 4A) bằng panme điện tử Mitutoyo.
    • Độ bền hóa chất và nước: 15 mẫu ($250 \times 200 \times 18\ \text{mm}$) theo DIN 68861-1 (Nhóm 1A) với 7 tác nhân: Axit Acetic 10%, NaCl 15%, Amoniac 10%, Rượu Etylic 48%, Cà phê ($40\ \text{g/l}$), Nước chè ($10\ \text{g/l}$) trong 16 giờ và Nước cất trong 24 giờ.
    • Độ cứng màng: 15 mẫu ($150 \times 100 \times 18\ \text{mm}$) theo ASTM D3363 (phương pháp bút chì từ 6B đến 6H).
    • Độ mài mòn: 15 mẫu ($100 \times 100 \times 18\ \text{mm}$) theo EN 1339:2000.
    • Lão hóa UV: Buồng chiếu tia cực tím gia tốc 960 giờ, đo phổ hấp thụ UV-Vis bằng máy Labomed UVS-2800 (dải quét 190–900 nm) và đo độ lệch màu $\Delta E$ trên hệ không gian màu CIELab bằng máy so màu quang phổ BYK Spectro-guide.
    • Phân tích hình thái và liên kết: Kính hiển vi điện tử quét SEM (độ phóng đại từ $500\times$ đến $30.000\times$) và Máy quang phổ hồng ngoại biến đổi Fourier FTIR.

Data và phân tích

Tính chuẩn xác của số liệu thực nghiệm được kiểm chứng qua các tiêu chuẩn thống kê toán học:

  • Kiểm tra tính đồng nhất của phương sai: Sử dụng tiêu chuẩn Kohren ($G$-test): $$G_p = \frac{S_{max}^2}{\sum_{u=1}^N S_u^2} \le G_b(f_1, f_2, \alpha)$$ Toàn bộ các ma trận thực nghiệm đều thỏa mãn điều kiện đồng nhất phương sai ở mức ý nghĩa $\alpha = 0{,}05$.
  • Kiểm tra ý nghĩa của các hệ số hồi quy: Sử dụng chuẩn Student ($t$-test): $T = |b_i| / S_{b_i} \ge t_b(f, \alpha)$. Các hệ số không có ý nghĩa thống kê bị loại bỏ để tối giản mô hình.
  • Kiểm tra độ tương thích của mô hình hồi quy: Sử dụng chuẩn Fisher ($F$-test): $F_p = S_{tt}^2 / S_{ds}^2 \le F_b(f_1, f_2, \alpha)$.
  • Phần mềm xử lý: Toàn bộ thuật toán tối ưu hóa đa mục tiêu và tính toán ma trận hồi quy được lập trình và giải trên phần mềm chuyên dụng OPT (Viện Cơ điện Nông nghiệp và Công nghệ Sau thu hoạch) kết hợp phân tích thống kê trên Microsoft Excel.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Quy luật phân tán và nồng độ giới hạn của nano $\text{TiO}_2$: Ảnh SEM độ phóng đại cao ($5.000\times$ đến $30.000\times$) chứng minh rằng ở nồng độ $C = 0{,}15% - 0{,}20%$ và thời gian rung siêu âm $\tau = 3 - 4\ \text{giờ}$, các hạt nano $\text{TiO}_2$ phân tán hoàn toàn đồng đều trong ma trận PU, không xuất hiện các đám kết tụ kích thước micro. Độ đục của dung dịch huyền phù duy trì ổn định tuyệt đối trong suốt 96 giờ lưu trữ. Tuy nhiên, khi nồng độ tăng lên $0{,}25%$ hoặc thời gian siêu âm kéo dài đến 5 giờ, hiện tượng tái kết tụ do chuyển động Brown và năng lượng bề mặt dư thừa xuất hiện rõ nét trên ảnh SEM, làm tăng độ đục và gây sai lệch cấu trúc màng sơn.
                  Ảnh hưởng của Nồng độ Nano TiO2 đến Tính chất Màng
            0.05%             0.15%             0.25%      Nồng độ TiO2 (%)

  1. Cải thiện vượt bậc độ bền cơ học và khả năng chống mài mòn: Màng sơn $\text{PU-TiO}_2$ đạt độ cứng bút chì tối đa là 5H tại nồng độ $0{,}15% - 0{,}20%$ (so với mức 2H–3H của mẫu đối chứng sơn PU truyền thống không chứa nano). Tỷ lệ tổn thất khối lượng do mài mòn theo tiêu chuẩn EN 1339:2000 giảm hơn 40% so với mẫu đối chứng. Liên kết phân tán nano đóng vai trò như các chốt cơ học gia cường nano (nanoscale mechanical anchors), cản trở sự lan truyền vi vết nứt dưới tác động của tải trọng ma sát cắt.

  2. Khả năng chống suy thoái bức xạ UV và bảo toàn màu sắc: Phổ hấp thụ UV-Vis của dung dịch sơn bóng $\text{PU-TiO}_2$ chứng minh khả năng hấp thụ triệt để photon tử ngoại ở dải bước sóng 230–400 nm. Sau 960 giờ chiếu xạ UV gia tốc liên tục, mẫu gỗ sơn PU thông thường bị ố vàng nghiêm trọng với độ lệch màu $\Delta E > 30%$, màng sơn xuất hiện nhiều vết nứt tế vi trên ảnh SEM. Ngược lại, mẫu gỗ phủ sơn $\text{PU-TiO}_2$ ở nồng độ $0{,}15%$ duy trì độ lệch màu $\Delta E < 12%$, bề mặt màng sơn giữ nguyên tính toàn vẹn và độ bóng quang học suy giảm không đáng kể.

  3. Khả năng kháng hóa chất và nước đạt chuẩn DIN 68861-1 (Nhóm 1A): Dưới tác động liên tục 16 giờ của Axit Acetic 10%, NaCl 15%, Amoniac 10%, Cồn $48^\circ$, Cà phê, Nước chè và 24 giờ của nước cất, màng sơn $\text{PU-TiO}_2$ nồng độ $0{,}15% - 0{,}20%$ không xuất hiện bất kỳ hiện tượng phồng rộp, biến màu hay bong tróc cấu trúc vi mô (đánh giá mức 1 - Không thay đổi). Cấu trúc mạng nano cản trở sự thẩm thấu của các phân tử nước và ion phân cực vào liên diện gỗ - màng phủ.

  4. Xác lập chế độ phun tối ưu trên thiết bị tự động Mito K01: Mô hình quy hoạch thực nghiệm xác định bộ thông số công nghệ tối ưu: Áp suất phun $P = 0{,}18\ \text{MPa}$, Tốc độ di chuyển súng phun $V = 70\ \text{m/phút}$, Khoảng cách phun $20\ \text{cm}$, Tốc độ băng tải $4{,}8\ \text{m/phút}$, Độ nhớt phun $37\ \text{mPa.s}$. Chế độ này triệt tiêu hoàn toàn các khuyết tật xù lông sợi gỗ, chảy sơn cục bộ hoặc màng sơn quá mỏng, mang lại màng phủ đồng đều với chiều dày đạt chuẩn ($57 - 60\ \mu\text{m}$) và độ bóng bề mặt cao nhất.

Implications đa chiều

  • Về mặt học thuật và lý thuyết: Cung cấp bằng chứng thực nghiệm khẳng định cơ chế hiệp đồng (synergistic mechanism) giữa chất hoạt động bề mặt LAS và hạt nano vô cơ trong môi trường polymer hữu cơ không phân cực. Xác lập mô hình động học sấy và tạo màng composite nano trên vật liệu xốp tự nhiên.
  • Về mặt phương pháp luận: Xây dựng bộ quy trình chuẩn hóa từ khâu phân tán hạt siêu âm, kiểm chuẩn độ đục, phối trộn sơn đến kỹ thuật phun sơn tự động đa trục, có thể chuyển giao làm quy chuẩn nghiên cứu cho các hệ hạt nano khác như $\text{SiO}_2$, $\text{ZnO}$, $\text{CeO}_2$, $\text{Fe}_2\text{O}_3$.
  • Về ứng dụng công nghiệp: Tạo cơ sở dữ liệu chuyển giao công nghệ cho các nhà máy chế biến gỗ nội ngoại thất quy mô công nghiệp tại Việt Nam. Việc sử dụng hàm lượng nano rất thấp ($0{,}15%$) giúp tối ưu hóa chi phí sản xuất mà vẫn nâng cao tuổi thọ sản phẩm đồ gỗ Keo lai lên gấp 2–3 lần.
  • Về chính sách và môi trường: Đóng góp vào chiến lược phát triển lâm sản bền vững, nâng cao giá trị gia tăng của gỗ rừng trồng nhiệt đới (Keo, Bạch đàn), giảm áp lực khai thác gỗ tự nhiên và thúc đẩy kinh tế tuần hoàn theo định hướng của Bộ Nông nghiệp & PTNT.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn ghi nhận 4 hạn chế mang tính điều kiện biên:

  1. Giới hạn về chủng loại hạt nano: Luận án chỉ khảo sát hạt nano $\text{TiO}_2$ dạng tinh thể Rutile đơn pha kích thước 40 nm, chưa so sánh đối chứng mở rộng với tinh thể Anatase hoặc các hệ composite lai (hybrid nanocomposites) như $\text{TiO}_2/\text{ZnO}$ hay $\text{TiO}_2/\text{SiO}_2$.
  2. Chủng loại chất hoạt động bề mặt: Nghiên cứu mới khảo sát duy nhất chất HĐBM anion LAS ở tỷ lệ cố định $1:2$, chưa khảo sát các hệ chất hoạt động bề mặt không ion hóa (non-ionic) hoặc các tác nhân ghép nối silane chức năng hóa cao cấp.
  3. Quy mô vật liệu gỗ nền: Thực nghiệm tập trung chủ yếu trên gỗ Keo lai 14 năm tuổi vùng Hòa Bình. Do tính biến thiên tự nhiên lớn của cấu trúc giải phẫu gỗ (kích thước mạch gỗ, tỷ lệ gỗ sớm/gỗ muộn, hàm lượng trích ly), kết quả cần được hiệu chỉnh khi áp dụng cho các loài gỗ lá rộng hoặc gỗ lá kim khác.
  4. Môi trường thử nghiệm độ bền thời tiết: Đánh giá độ bền UV được thực hiện trong buồng chiếu bức xạ nhân tạo gia tốc (960 giờ). Mặc dù phản ánh chính xác xu hướng lão hóa quang học, thử nghiệm này chưa phản ánh đầy đủ tác động cộng hưởng phức tạp của chu kỳ nhiệt ẩm, mưa axit và nấm mốc trong điều kiện tự nhiên nhiều năm.

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Phát triển hệ sơn phủ Polyurethane gốc nước phân tán nano (Waterborne PUD Nanocomposites) thân thiện môi trường, giảm phát thải hợp chất hữu cơ dễ bay hơi (VOC).
  • Nghiên cứu biến tính bề mặt hạt nano bằng kỹ thuật ghép màng phân tử (plasma grafting hoặc in-situ polymerization) để tăng cường khả năng tự phân tán mà không cần chất hoạt động bề mặt.
  • Thiết lập trạm phơi mẫu tự nhiên dài hạn (3–5 năm) tại các vùng khí hậu đặc thù của Việt Nam (nhiệt đới gió mùa ẩm phía Bắc, ven biển miền Trung) để hoàn thiện mô hình tương quan giữa lão hóa gia tốc và lão hóa tự nhiên.
  • Nghiên cứu tích hợp khả năng tự làm sạch (self-cleaning) và kháng nấm mục (Pleurotus ostreatus), mối nhà (Coptotermes gestroi) của màng phủ $\text{PU-TiO}_2$ trên các sản phẩm gỗ ngoại thất.

Tác động và ảnh hưởng

Công trình của NCS. Phạm Thị Ánh Hồng tạo ra tác động sâu rộng trên cả 4 phương diện:

  • Giá trị học thuật: Cung cấp hệ thống dữ liệu thực nghiệm chuẩn xác, đóng góp vào kho tàng tài liệu tham khảo cho các chương trình đào tạo sau đại học ngành Kỹ thuật Chế biến Lâm sản, Khoa học Vật liệu và Công nghệ Hóa học Màng phủ tại Việt Nam.
  • Chuyển dịch công nghệ sản xuất đồ gỗ: Thúc đẩy các doanh nghiệp chế biến gỗ chuyển đổi từ phương pháp sơn thủ công phụ thuộc tay nghề công nhân sang dây chuyền sơn tự động hóa có kiểm soát chính xác thông số động học ($P, V$), giảm thiểu tổn hao sơn từ 15–20% và loại bỏ khuyết tật bề mặt.
  • Hiệu quả kinh tế - xã hội: Nâng cao năng lực cạnh tranh của sản phẩm đồ gỗ xuất khẩu Việt Nam trên thị trường quốc tế (Mỹ, EU, Nhật Bản) nhờ đáp ứng các tiêu chuẩn khắt khe về độ bền màng phủ, chống biến màu và an toàn hóa chất.
  • Phát triển lâm nghiệp bền vững: Gia tăng giá trị thương mại cho gỗ Keo lai – loài cây trồng rừng chủ lực chiếm hàng triệu hecta tại Việt Nam – biến nguồn nguyên liệu gỗ rừng trồng đường kính nhỏ thành các sản phẩm nội ngoại thất cao cấp.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới nghiên cứu chuyên sâu: Kế thừa phương pháp luận quy hoạch thực nghiệm trực giao bậc hai kết hợp tối ưu hóa đa mục tiêu Haimes trong việc giải quyết các bài toán công nghệ vật liệu phức tạp.
  • Giảng viên và Nhà khoa học đầu ngành: Sử dụng các dữ liệu phổ FTIR, ảnh SEM và quy luật quang học màng sơn $\text{PU-TiO}_2$ làm học liệu giảng dạy và tài liệu đối sánh trong các nghiên cứu mở rộng.
  • Kỹ sư R&D và Doanh nghiệp chế biến gỗ: Tiếp nhận trực tiếp quy trình công nghệ pha chế huyền phù nano và bộ thông số vận hành máy phun sơn tự động Mito K01 để áp dụng ngay vào dây chuyền sản xuất thực tế mà không cần tốn chi phí thử nghiệm mò mẫm.
  • Các nhà hoạch định chính sách lâm nghiệp: Có cơ sở khoa học vững chắc để xây dựng các tiêu chuẩn quốc gia (TCVN) về chất lượng trang sức bề mặt gỗ rừng trồng và định hướng quy hoạch công nghệ chế biến sâu.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo và có tính đột phá nhất của luận án là gì? Đó là việc làm sáng tỏ cơ chế tương tác liên diện giữa các hạt nano bán dẫn $\text{TiO}_2$ Rutile 40 nm với ma trận polymer PU hai thành phần trên nền gỗ tự nhiên xốp Keo lai. Luận án đã mở rộng lý thuyết chắn quang hóa (Photochemical Shielding Theory) sang hệ vật liệu màng composite hữu cơ - vô cơ phủ trên nền sinh học dị hướng, chứng minh rằng nồng độ siêu nhỏ ($0{,}15%$) là ngưỡng tới hạn (percolation-like threshold) vừa đủ để tạo mạng lưới hấp thụ photon UV toàn diện ($230 - 400\ \text{nm}$) mà không gây tán xạ ánh sáng vùng khả kiến, bảo tồn độ trong suốt và độ bóng quang học của vân gỗ.

2. Điểm mới về mặt phương pháp luận nghiên cứu khi so sánh với các công trình quốc tế là gì? So với các nghiên cứu của Atai (2009) hay Mirabedini và cộng sự (2011) vốn chỉ tập trung vào việc tạo màng tự do (free films) hoặc phủ trên nền kính/thép bằng phương pháp thủ công, luận án đã tích hợp thành công phương pháp quy hoạch thực nghiệm trực giao trung tâm hợp thành bậc hai ($N = 9$ chế độ $\times 3$ lần lặp) với hệ thống dây chuyền phun sơn tự động công nghiệp đa trục Mito K01 (Cefla, Ý). Phương pháp luận này gắn kết chặt chẽ giữa động học phân tán hóa keo trong phòng thí nghiệm với động lực học dòng phun khí nén trong môi trường sản xuất công nghiệp.

3. Phát hiện nào trong dữ liệu thực nghiệm mang tính bất ngờ và phản trực giác nhất? Phát hiện bất ngờ nhất là quy luật phi tuyến tính của thời gian rung siêu âm và nồng độ nano: việc tăng thời gian siêu âm vượt quá 4 giờ (ở mức 5 giờ) hoặc tăng nồng độ nano lên $0{,}25%$ không làm tăng thêm độ phân tán mà ngược lại, kích hoạt quá trình tái kết tụ hạt (secondary agglomeration) do gia tăng năng lượng va chạm và phá vỡ cân bằng tĩnh điện của lớp vỏ LAS. Hiện tượng này được kiểm chứng trực tiếp qua ảnh SEM $5.000\times$ và sự sụt giảm đột ngột của độ bóng bề mặt cùng sự gia tăng độ nhớt hệ sơn.

4. Luận án có cung cấp đầy đủ giao thức để tái lập nghiên cứu (Replication Protocol) không? Quy trình thực nghiệm được mô tả chi tiết 100% với các thông số định lượng rõ ràng: nguồn gốc hóa chất (Sơn PU Oseven 612G và 2099, chất cứng OL17, Butyl Acetate $99{,}5%$, chất HĐBM LAS $96%$, nano $\text{TiO}_2$ Rutile 40 nm độ tinh khiết $98%$), tỷ lệ phối trộn (LAS : $\text{TiO}_2 = 1:2$; Sơn : Cứng : Dung môi = $2:1:3$), chế độ phân tán siêu âm (PS-40, $400 - 600\ \text{vòng/phút}$, $25 \pm 2^\circ\text{C}$), và chế độ phun phủ (áp suất $0{,}18\ \text{MPa}$, tốc độ súng $70\ \text{m/phút}$, khoảng cách $20\ \text{cm}$, tốc độ băng tải $4{,}8\ \text{m/phút}$). Mọi phòng thí nghiệm có trang bị tương đương đều có thể tái lập chính xác kết quả này.

5. Định hướng nghiên cứu 10 năm tiếp theo từ nền tảng của luận án này là gì? Tầm nhìn 10 năm hướng tới việc phát triển "Lớp phủ thông minh đa chức năng" (Smart Multi-functional Coatings) cho gỗ: tích hợp nano $\text{TiO}_2$ biến tính với các vi nang tự lành vết thương (microencapsulated self-healing agents), tạo màng siêu kỵ nước (superhydrophobic) góc tiếp xúc $> 150^\circ$, và ứng dụng công nghệ sấy đóng rắn bằng bức xạ UV-LED hoặc chùm tia điện tử (EB) nhằm nâng cao tốc độ đóng rắn màng sơn lên mức vài giây trong sản xuất siêu tốc độ.

Kết luận

  1. Xác lập thành công cơ sở khoa học và quy trình công nghệ phân tán hạt nano $\text{TiO}_2$ Rutile 40 nm vào sơn bóng Polyurethane 2 thành phần bằng sóng siêu âm kết hợp khuấy từ với sự hỗ trợ của chất hoạt động bề mặt LAS theo tỷ lệ khối lượng $\text{LAS} : \text{TiO}_2 = 1:2$.
  2. Tìm ra chế độ công nghệ phân tán tối ưu: nồng độ nano $\text{TiO}_2$ đạt $0{,}15% - 0{,}20%$ (so với hàm lượng khô của sơn bóng), thời gian phân tán siêu âm $3 - 4\ \text{giờ}$ ở tốc độ khuấy $400 - 600\ \text{vòng/phút}$, đảm bảo độ đục ổn định và triệt tiêu hoàn toàn sự kết tụ hạt trên ảnh SEM.
  3. Nâng cao toàn diện các chỉ tiêu chất lượng màng trang sức trên gỗ Keo lai: độ cứng màng sơn tăng từ 2H–3H lên 5H; tỷ lệ tổn thất mài mòn giảm hơn 40%; độ bền hóa chất và nước đạt cấp 1A theo DIN 68861-1; độ bền UV vượt trội với độ lệch màu $\Delta E < 12%$ sau 960 giờ chiếu xạ (so với $\Delta E > 30%$ của mẫu đối chứng) trong khi độ bám dính đạt điểm 0 tuyệt đối theo DIN EN ISO 2409.
  4. Tối ưu hóa thành công các thông số công nghệ phun sơn trên thiết bị tự động Mito K01: Áp suất phun $0{,}18\ \text{MPa}$, Tốc độ di chuyển súng phun $70\ \text{m/phút}$, Khoảng cách phun $20\ \text{cm}$, Tốc độ băng tải $4{,}8\ \text{m/phút}$, mang lại màng phủ có chiều dày đồng đều ($57 - 60\ \mu\text{m}$) và độ bóng quang học tối ưu.
  5. Mở ra hướng tiếp cận học thuật và công nghệ mới cho ngành chế biến gỗ Việt Nam: nâng cao giá trị sử dụng và kéo dài tuổi thọ của sản phẩm đồ gỗ rừng trồng, thúc đẩy sản xuất sạch hơn và tự động hóa quy trình hoàn thiện bề mặt công nghiệp.
