Mô Hình Phân Tán Dữ Liệu - Ứng Dụng Siêu Thị Thiết Bị Di Động Trên Web

Mô hình phân tán dữ liệu đang trở thành xu hướng quan trọng trong việc quản lý thông tin tại các siêu thị thiết bị di động. 233 trang · Đại học Hoa Sen · 2010.

• Tác giả: Trần Thị Cương Em
• Người hướng dẫn: Nguyễn Phượng Hoàng
• Trường học: Đại học Hoa Sen
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Mô Hình Phân Tán Dữ Liệu - Ứng Dụng Siêu Thị Thiết Bị Di Động Trên Web
• Loại tài liệu: khóa luận tốt nghiệp
• Năm xuất bản: 2010
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• PHIẾU GIAO ĐỀ TÀI KHÓA LUẬN TỐT NGHIỆP
• TRÍCH YẾU
• MỤC LỤC
• LỜI CẢM ƠN
• NHẬN XÉT CỦA NGƯỜI HƯỚNG DẪN
• NỘI DUNG CÔNG VIỆC
• 1. PHẦN I: CƠ SỞ LÝ THUYẾT
• 1.1. Mô hình kiến trúc của hệ quản trị cơ sở dữ liệu phân tán
• 1.2. Thiết kế cơ sở dữ liệu phân tán
• 1.2.1. Các phương pháp thiết kế CSDL
• 1.2.2. Các lý do phân mảnh
• 1.2.3. Các kiểu phân mảnh
• 1.2.4. Các quy tắc phân mảnh
• 1.2.5. Thông tin yêu cầu
• 1.2.6. Phương pháp phân mảnh ngang
• 1.2.7. Phương pháp phân mảnh dọc
• 1.3. SQL hỗ trợ phân tán CSDL
• 1.4. Nhân bản dữ liệu được thực hiện theo các mô hình cơ bản sau
• 1.4.1. Có 4 kiểu nhân bản
• 1.4.2. Cấu hình publisher và distributor
• 1.4.3. Tạo push subscription
• 1.4.4. Tạo pull subscription
• 1.4.5. Thực hiện đồng bộ hóa dữ liệu
• 1.5. Công nghệ WCF
• 1.5.1. Kiến trúc của WCF
• 1.5.2. Một số tính năng của WCF
• 2. PHẦN II: PHÂN TÍCH
• 2.1. Mô tả đề tài
• 2.2. Bài toán Order Processing
• 2.2.1. Đơn hàng 1 sản phẩm
• 2.2.2. Đơn hàng nhiều hơn 1 sản phẩm
• 2.2.3. Quy trình sử lý đơn hàng
• 2.3. Đối tượng phân mảnh và nhận bản
• 2.3.1. Phân mảng ngang theo Quận huyện
• 2.3.2. Nhân bản dữ liệu
• 2.4. Mô hình Use case
• 2.4.1. Thiết kế chi tiết use case
• 2.4.1.1. Usecase Tạo tài khoản
• 2.4.1.2. Usecase Đăng nhập
• 2.4.1.3. Usecase Thêm danh mục
• 2.4.1.4. Usecase Chỉnh sửa danh mục
• 2.4.1.5. Usecase Thêm sản phẩm
• 2.4.1.6. Usecase Chỉnh sửa sản phẩm
• 2.4.1.7. Usecase Thêm chức vụ
• 2.4.1.8. Usecase Chỉnh sửa chức vụ
• 2.4.1.9. Usecase Xóa chức vụ
• 2.4.1.9.1. Mô tả usecase Xóa chức vụ
• 2.4.1.10. Usecase Tạo chương trình khuyến mãi
• 2.4.1.11. Usecase Chỉnh sửa chương trình khuyến mãi
• 2.4.1.12. Usecase Xóa chương trình khuyến mãi
• 2.4.1.13. Usecase Thêm sản phẩm vào chương trình khuyến mãi
• 2.4.1.14. Usecase Xóa sản phẩm trong chương trình khuyến mãi
• 2.4.1.15. Usecase Hủy đơn hàng
• 2.4.1.16. Usecase Chỉnh sửa đơn hàng chưa thanh toán
• 2.4.1.17. Usecase Xử lý đơn hàng chưa thanh toán
• 2.4.1.18. Usecase Xem thông tin đơn hàng đã thanh toán
• 2.4.2. Usecase Khách/Thành viên
• 2.4.2.1. Usecase Đăng nhập
• 2.4.2.1.1. Mô tả usecase Đăng nhập
• 2.4.2.2. Usecase Cập nhật thông tin cá nhân
• 2.4.2.3. Usecase Xem chi tiết sản phẩm
• 2.4.2.3.1. Mô tả usecase Xem chi tiết sản phẩm
• 2.4.2.4. Usecase Chọn mua sản phẩm
• 2.4.2.5. Usecase Quản lý giỏ hàng
• 2.4.2.6. Usecase Thanh toán đơn hàng
• 2.4.2.6.1. Mô tả usecase Thanh toán đơn hàng
• 2.5. Thiết kế Cơ sở dữ liệu (CSDL)
• 2.5.1. Mô hình CSDL
• 2.5.2. Mô tả CSDL
• 3. PHẦN III: CÀI ĐẶT
• 3.1. Nhân bản dữ liệu
• 4. PHẦN III: KẾT LUẬN
• 4.1. Đánh giá chương trình
• 4.1.1. Những điểm hạn chế
• 4.2. Hướng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Mô Hình Phân Tán Dữ Liệu Trong Siêu Thị Di Động

Mô hình phân tán dữ liệu đang trở thành xu hướng quan trọng trong việc quản lý thông tin tại các siêu thị thiết bị di động. Mô hình này cho phép tổ chức và xử lý dữ liệu một cách hiệu quả, giúp cải thiện trải nghiệm người dùng và tối ưu hóa quy trình kinh doanh. Việc áp dụng công nghệ này không chỉ giúp tiết kiệm thời gian mà còn nâng cao độ chính xác trong việc quản lý đơn hàng và thông tin sản phẩm.

1.1. Khái Niệm Về Mô Hình Phân Tán Dữ Liệu

Mô hình phân tán dữ liệu là một phương pháp tổ chức dữ liệu mà trong đó dữ liệu được lưu trữ và xử lý tại nhiều vị trí khác nhau. Điều này giúp tăng cường khả năng truy cập và giảm thiểu độ trễ trong việc xử lý thông tin.

1.2. Lợi Ích Của Mô Hình Phân Tán Trong Siêu Thị

Việc áp dụng mô hình phân tán giúp siêu thị thiết bị di động cải thiện khả năng quản lý dữ liệu, từ đó nâng cao hiệu quả kinh doanh. Các lợi ích bao gồm khả năng truy cập nhanh chóng, giảm thiểu rủi ro mất mát dữ liệu và tăng cường bảo mật thông tin.

II. Thách Thức Trong Việc Triển Khai Mô Hình Phân Tán Dữ Liệu

Mặc dù mô hình phân tán mang lại nhiều lợi ích, nhưng việc triển khai nó cũng gặp phải không ít thách thức. Các vấn đề như đồng bộ hóa dữ liệu, bảo mật thông tin và quản lý hiệu suất hệ thống là những yếu tố cần được xem xét kỹ lưỡng.

2.1. Vấn Đề Đồng Bộ Hóa Dữ Liệu

Đồng bộ hóa dữ liệu giữa các nút trong mô hình phân tán là một thách thức lớn. Việc đảm bảo rằng tất cả các bản sao dữ liệu đều nhất quán và cập nhật kịp thời là rất quan trọng để tránh sai sót trong quá trình xử lý đơn hàng.

2.2. Bảo Mật Thông Tin Trong Mô Hình Phân Tán

Bảo mật thông tin là một yếu tố quan trọng trong mô hình phân tán. Các siêu thị cần phải áp dụng các biện pháp bảo mật mạnh mẽ để bảo vệ dữ liệu khách hàng và thông tin giao dịch khỏi các mối đe dọa từ bên ngoài.

III. Phương Pháp Tối Ưu Hóa Dữ Liệu Trong Mô Hình Phân Tán

Để tối ưu hóa dữ liệu trong mô hình phân tán, các siêu thị cần áp dụng các phương pháp như phân mảnh dữ liệu, nhân bản dữ liệu và sử dụng các công nghệ mới như WCF. Những phương pháp này giúp cải thiện hiệu suất và khả năng truy cập dữ liệu.

3.1. Phân Mảnh Dữ Liệu Để Tăng Tốc Độ Xử Lý

Phân mảnh dữ liệu là một kỹ thuật quan trọng giúp chia nhỏ dữ liệu thành các phần dễ quản lý hơn. Điều này không chỉ giúp tăng tốc độ truy xuất dữ liệu mà còn giảm tải cho hệ thống.

3.2. Nhân Bản Dữ Liệu Để Đảm Bảo Tính Sẵn Sàng

Nhân bản dữ liệu giúp đảm bảo rằng thông tin luôn sẵn sàng và có thể truy cập từ nhiều vị trí khác nhau. Điều này rất quan trọng trong việc xử lý đơn hàng và cung cấp dịch vụ khách hàng hiệu quả.

IV. Ứng Dụng Thực Tiễn Của Mô Hình Phân Tán Dữ Liệu

Mô hình phân tán dữ liệu đã được áp dụng thành công trong nhiều siêu thị thiết bị di động, giúp cải thiện quy trình quản lý và tăng cường trải nghiệm khách hàng. Các ứng dụng thực tiễn này cho thấy rõ ràng lợi ích của việc sử dụng công nghệ hiện đại trong kinh doanh.

4.1. Cải Thiện Quy Trình Quản Lý Đơn Hàng

Việc áp dụng mô hình phân tán giúp cải thiện quy trình quản lý đơn hàng, từ việc tiếp nhận đơn hàng đến giao hàng. Điều này giúp giảm thiểu thời gian xử lý và nâng cao sự hài lòng của khách hàng.

4.2. Tăng Cường Trải Nghiệm Khách Hàng

Mô hình phân tán cho phép siêu thị cung cấp dịch vụ nhanh chóng và hiệu quả hơn, từ đó nâng cao trải nghiệm của khách hàng. Khách hàng có thể dễ dàng theo dõi đơn hàng và nhận thông tin cập nhật kịp thời.

V. Kết Luận Về Mô Hình Phân Tán Dữ Liệu Trong Siêu Thị Di Động

Mô hình phân tán dữ liệu là một giải pháp hiệu quả cho các siêu thị thiết bị di động trong việc quản lý thông tin và đơn hàng. Với những lợi ích rõ ràng và khả năng ứng dụng thực tiễn, mô hình này sẽ tiếp tục phát triển và đóng góp vào sự thành công của ngành bán lẻ.

5.1. Tương Lai Của Mô Hình Phân Tán Dữ Liệu

Trong tương lai, mô hình phân tán dữ liệu sẽ tiếp tục được cải tiến và phát triển, với sự xuất hiện của các công nghệ mới như trí tuệ nhân tạo và học máy, giúp tối ưu hóa quy trình quản lý và nâng cao hiệu quả kinh doanh.

5.2. Khuyến Nghị Đối Với Các Siêu Thị

Các siêu thị nên đầu tư vào công nghệ phân tán dữ liệu và đào tạo nhân viên để đảm bảo rằng họ có thể khai thác tối đa lợi ích từ mô hình này. Việc áp dụng công nghệ mới sẽ giúp nâng cao khả năng cạnh tranh và đáp ứng tốt hơn nhu cầu của khách hàng.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong bối cảnh thị trường thiết bị di động phát triển mạnh mẽ kể từ khi chiếc điện thoại đầu tiên Motorola Dyna-Tac ra đời năm 1973 (với kích thước 22,86 x 12,7 x 4,44 cm, trọng lượng 1,13 kg, thời lượng thoại 35 phút), nhu cầu của người dùng đã mở rộng từ liên lạc cơ bản sang các tiện ích giải trí và thẩm mỹ. Để đáp ứng nhu cầu thị trường, các doanh nghiệp và đại lý bán lẻ có xu hướng mở rộng mạng lưới chi nhánh và xây dựng các website kinh doanh trực tuyến.

Tuy nhiên, việc mở rộng nhiều chi nhánh đặt ra bài toán quản trị phức tạp: làm thế nào để người quản lý có thể theo dõi, kiểm tra tình hình kinh doanh tại các điểm bán mà không cần trực tiếp đến từng nơi, đồng thời đảm bảo việc đặt hàng và thanh toán trực tuyến diễn ra thông suốt. Xuất phát từ thực tiễn đó, đề tài "Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web" được thực hiện nhằm nghiên cứu giải pháp phân tán dữ liệu và ứng dụng công nghệ truyền thông dịch vụ vào hệ thống thương mại điện tử.

Theo phiếu giao đề tài, các mục tiêu và nhiệm vụ nghiên cứu được quy định cụ thể:

1. Trình bày các phương pháp phân mảnh dữ liệu, lược đồ toàn cục và lược đồ cục bộ.
2. Xây dựng giải pháp tổ chức mô hình phân tán trên hệ quản trị cơ sở dữ liệu Microsoft SQL Server.
3. Trình bày cấu trúc, tổ chức của Windows Communication Foundation (WCF) và ứng dụng vào quy trình xử lý đơn hàng (Order Processing).
4. Xây dựng ứng dụng web siêu thị thiết bị di động hoàn chỉnh các chức năng bán hàng và quản trị.

Đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Cơ sở dữ liệu phân tán, các thuật toán phân mảnh và nhân bản dữ liệu, công nghệ WCF, quy trình xử lý đơn hàng trực tuyến.
• Phạm vi không gian: Mô hình dữ liệu phân tán áp dụng cho hệ thống bán lẻ thiết bị di động theo đơn vị hành chính (quận/huyện) và kết nối qua mạng Internet.
• Phạm vi thời gian: Khóa luận được thực hiện trong thời gian 3 tháng, từ ngày 13/09/2010 đến ngày 20/12/2010 tại Khoa Khoa học và Công nghệ, Trường Đại học Hoa Sen.

---

Cơ sở lý thuyết và phương pháp

Khóa luận tổng hợp hệ thống lý thuyết về kiến trúc hệ thống, phương pháp thiết kế cơ sở dữ liệu phân tán và các công nghệ nền tảng của Microsoft.

1. Khung lý thuyết và mô hình kiến trúc

Hệ quản trị cơ sở dữ liệu phân tán được xem xét qua ba mô hình kiến trúc phổ biến:

Mô hình kiến trúc	Đặc điểm cấu trúc	Thành phần xử lý chính
Client/Server	Phân chia chức năng thành Client Function và Server Function. Xử lý tập trung tại Server, Client nhận kết quả.	• Client: User Interface, Application Program, Client DBMS, Communication Software. • Server: Semantic Data Controller, Query Optimizer, Transaction Manager, Recovery Manager, Run-time Support Processor.
Hệ phân tán ngang hàng (Peer-to-Peer)	Các nút có chức năng tương đương; yêu cầu định nghĩa lược đồ cục bộ (LIS), lược đồ khái niệm toàn cục (GCS), lược đồ khái niệm cục bộ (LCS) và lược đồ ngoại giới (EX).	• User Processor: User Interface Handler, Semantic Data, Global Query Optimizer. • Data Processor: Local Query Processor, Local Recovery Manager, Run-time Support Processor.
Hệ phân tán phức hợp (Multi-DBMS)	Tích hợp các hệ thống không đồng nhất, không có hoặc có không đầy đủ một lược đồ khái niệm toàn cục.	Các hệ thống thành phần tự trị kết nối thông qua giao tiếp trung gian.

2. Phương pháp thiết kế và kỹ thuật phân mảnh

Phương pháp thiết kế được tiếp cận theo hai hướng: thiết kế từ trên xuống (Top-down) cho các hệ thống xây dựng mới từ đầu và thiết kế từ dưới lên (Bottom-up) khi tích hợp các cơ sở dữ liệu đã tồn tại ở các site. Quá trình phân mảnh tuân thủ ba quy tắc: Tính đầy đủ (Completeness), Tính tái thiết được (Reconstruction) và Tính tách biệt (Disjointness).

• Phân mảnh ngang:
  • Phân mảnh ngang nguyên thủy: Dựa trên thuật toán COM_MIN để tìm tập vị từ đầy đủ và cực tiểu, kết hợp thuật toán PHORIZONTAL nhằm loại bỏ các vị từ hội sơ cấp mâu thuẫn.
  • Phân mảnh ngang dẫn xuất: Phân chia quan hệ thành viên dựa trên phép chọn của quan hệ chủ thông qua đường nối kết nối bằng ($\theta$).
• Phân mảnh dọc: Sử dụng ma trận ái lực thuộc tính ($AA$) và thuật toán năng lượng nối BEA (Bond Energy Algorithm) để sinh ra ma trận ái lực tụ ($CA$) tối đa hóa số đo ái lực chung $AM = \sum [bond(A_j, A_{j-1}) + bond(A_j, A_{j+1})]$. Điểm phân hoạch tối ưu được xác định qua thuật toán PARTITION dựa trên hàm chi phí: $$z = CTQ \times CBQ - COQ^2 \rightarrow \max$$

3. Công nghệ và giải pháp kỹ thuật

• Liên kết dữ liệu trên SQL Server: Sử dụng cơ chế Linked Server thông qua thủ tục hệ thống sp_addlinkedserver (khai báo các tham số @server, @srvproduct, @provider, @datasrc, @location, @provstr, @catalog) và lệnh hủy sp_dropserver.
• Nhân bản dữ liệu (Replication):
  • Thành phần: Publisher, Distributor, Subscribers (Local, Global, Anonymous), Publication, Articles, Subscriptions (Push Subscription, Pull Subscription).
  • Mô hình tổ chức: Central Publisher, Republisher, Central Subscriber.
  • Kỹ thuật triển khai: Snapshot Replication áp dụng cho các bảng dữ liệu tĩnh, ít biến động.
• Windows Communication Foundation (WCF): Kiến trúc hướng dịch vụ (SOA) hỗ trợ kết nối, truyền nhận thông điệp giữa các tầng ứng dụng web và cơ sở dữ liệu phân tán.

---

Thiết kế và triển khai

Hệ thống được phân tích và thiết kế nhằm phục vụ bài toán thương mại điện tử phân tán cho chuỗi cửa hàng bán lẻ thiết bị di động.

1. Quy trình xử lý đơn hàng (Order Processing)

Quy trình xử lý đơn hàng được phân tách thành hai trường hợp:

• Đơn hàng một sản phẩm: Kiểm tra số lượng tồn kho tại chi nhánh cục bộ; nếu đáp ứng, hệ thống ghi nhận và tiến hành thanh toán.
• Đơn hàng nhiều sản phẩm: Điều phối truy vấn qua WCF tới các site chi nhánh liên quan, kiểm tra trạng thái tồn kho của từng mặt hàng trước khi lập phiếu xuất và cập nhật cơ sở dữ liệu phân tán.

2. Chiến lược phân mảnh và nhân bản cơ sở dữ liệu

• Phân mảnh ngang theo Quận/Huyện: Áp dụng cho các bảng dữ liệu giao dịch, đơn hàng và kho hàng nhằm lưu trữ dữ liệu phát sinh tại chính chi nhánh phụ trách khu vực đó, giảm tải đường truyền mạng diện rộng.
• Nhân bản dữ liệu (Replication): Áp dụng mô hình Snapshot Replication cho các bảng danh mục sản phẩm, danh mục chức vụ và chương trình khuyến mãi từ máy chủ trung tâm (Publisher) về các máy chủ chi nhánh (Subscribers) để tăng tốc độ truy vấn cục bộ.

3. Thiết kế Use Case hệ thống

Tác nhân (Actor)	Nhóm chức năng	Danh sách Use Case chi tiết
Quản trị viên (Admin)	Quản lý hệ thống & Danh mục	• Tạo tài khoản, Đăng nhập • Thêm danh mục, Chỉnh sửa danh mục • Thêm sản phẩm, Chỉnh sửa sản phẩm • Thêm/Chỉnh sửa/Xóa chức vụ
	Quản lý Khuyến mãi	• Tạo chương trình khuyến mãi • Chỉnh sửa/Xóa chương trình khuyến mãi • Thêm/Xóa sản phẩm trong chương trình khuyến mãi
	Quản lý Đơn hàng	• Hủy đơn hàng • Chỉnh sửa đơn hàng chưa thanh toán • Xử lý đơn hàng chưa thanh toán • Xem thông tin đơn hàng đã thanh toán
Khách hàng / Thành viên	Tương tác & Giao dịch	• Đăng nhập, Cập nhật thông tin cá nhân • Xem chi tiết sản phẩm • Chọn mua sản phẩm, Quản lý giỏ hàng • Thanh toán đơn hàng

---

Nội dung chính theo từng chương

Phần I: Cơ sở lý thuyết

Nội dung phần này trình bày nền tảng lý thuyết của cơ sở dữ liệu phân tán. Tác giả phân tích chi tiết ba mô hình kiến trúc (Client/Server, Peer-to-Peer, Phức hợp), chỉ rõ ưu thế của Client/Server trong việc giảm tải lưu lượng đường truyền và tăng tốc độ xử lý. Phần này đi sâu vào toán học của việc phân mảnh ngang và phân mảnh dọc:

• Thuật toán COM_MIN và PHORIZONTAL trên tập vị từ đơn giản và vị từ hội sơ cấp.
• Thuật toán năng lượng nối BEA và giải thuật PARTITION dựa trên ma trận ái lực $AA$ và ma trận tụ $CA$.
• Cơ chế hỗ trợ phân tán trên SQL Server gồm Linked Server và 4 kiểu nhân bản dữ liệu (trọng tâm là Snapshot Replication với các mô hình Central Publisher, Republisher, Central Subscriber).
• Giới thiệu kiến trúc và các tính năng của công nghệ WCF.

Phần II: Phân tích

Phần này tập trung phân tích bài toán thực tế của siêu thị thiết bị di động. Các nội dung chính bao gồm:

• Phân tích chi tiết quy trình Order Processing cho đơn hàng đơn lẻ và đơn hàng nhiều sản phẩm.
• Xác định các đối tượng dữ liệu cần phân mảnh ngang theo địa giới quận/huyện và các đối tượng cần nhân bản.
• Xây dựng mô hình Use Case tổng thể và đặc tả chi tiết từng Use Case cho hai nhóm người dùng (Quản trị viên và Khách hàng/Thành viên).
• Thiết kế mô hình cơ sở dữ liệu quan hệ, mô tả chi tiết các bảng dữ liệu, khóa chính, khóa ngoại và mối liên kết logic.

Phần III: Cài đặt

Phần này ghi nhận việc triển khai các giải pháp kỹ thuật đã phân tích:

• Cấu hình và thiết lập môi trường phân tán trên Microsoft SQL Server: tạo kết nối Linked Server bằng công cụ quản trị và kịch bản lệnh sp_addlinkedserver.
• Triển khai nhân bản dữ liệu (Replication) giữa Publisher và các Subscribers.
• Lập trình dịch vụ WCF kết nối các tầng ứng dụng và hoàn thiện giao diện ứng dụng web cho siêu thị di động.

Phần IV: Kết luận (Phần III: Kết luận trong mục lục gốc)

Đánh giá tổng thể mức độ hoàn thành của đề tài so với yêu cầu ban đầu, chỉ ra các hạn chế kỹ thuật và định hướng các nội dung cần tiếp tục hoàn thiện.

---

Kết quả và đóng góp

1. Kết quả đạt được kèm số liệu thực tế

• Mức độ hoàn thành chức năng: Nhóm tác giả đã hoàn thành khoảng 80% các chức năng chính cần có của một website bán hàng trực tuyến và hệ thống quản lý chi nhánh.
• Tổ chức phân tán dữ liệu: Thiết lập thành công mô hình phân mảnh ngang dữ liệu theo quận/huyện kết hợp nhân bản dữ liệu Snapshot Replication trên hệ quản trị SQL Server.
• Tích hợp dịch vụ: Xây dựng các module kết nối WCF, xử lý quy trình Order Processing cho phép đồng bộ thông tin đơn hàng giữa máy khách và các trạm máy chủ.

2. Giải pháp và đóng góp của đề tài

• Đề xuất giải pháp quản trị tập trung kết hợp lưu trữ phân tán, hỗ trợ các nhà quản lý giám sát tình hình kinh doanh của nhiều chi nhánh từ xa mà không cần trực tiếp xuống hiện trường.
• Hệ thống hóa phương pháp phân mảnh lý thuyết (ngang và dọc) và chuyển đổi thành quy trình cấu hình cụ thể trên môi trường Microsoft SQL Server kết hợp WCF.

---

Hạn chế và hướng nghiên cứu tiếp

1. Hạn chế

• Hệ thống mới hoàn thành khoảng 80% khối lượng chức năng bán hàng và quản trị trực tuyến.
• Cơ chế nhân bản dữ liệu chủ yếu tập trung vào mô hình Snapshot Replication, chưa triển khai các cơ chế đồng bộ đa chiều thời gian thực phức tạp hơn.
• Đồ án được hoàn thành trong thời gian giới hạn 3 tháng nên chưa thực hiện đánh giá hiệu năng hệ thống trên diện rộng với tải giao dịch lớn.

2. Hướng phát triển

• Tiếp tục hoàn thiện 20% các chức năng còn thiếu của website thương mại điện tử.
• Mở rộng nghiên cứu và thử nghiệm các mô hình nhân bản nâng cao (Transactional Replication, Merge Replication) trên SQL Server để tăng tính nhất quán tức thời.
• Tối ưu hóa các dịch vụ WCF và nâng cao cơ chế bảo mật cho các giao dịch thanh toán trực tuyến.

---

Giá trị tham khảo

Khóa luận có giá trị thực tiễn đối với sinh viên ngành Công nghệ thông tin, Hệ thống thông tin và Kỹ thuật phần mềm:

• Phần cơ sở lý thuyết phân mảnh: Là tài liệu tham khảo chi tiết về các thuật toán phân hoạch dữ liệu (COM_MIN, PHORIZONTAL, BEA, PARTITION) kèm các bước tính toán ma trận ái lực cụ thể.
• Phần cấu hình hệ thống phân tán: Cung cấp tài liệu hướng dẫn từng bước về việc thiết lập Linked Server bằng T-SQL (sp_addlinkedserver) và cấu hình hệ thống Replication (Publisher, Distributor, Subscriber) trên Microsoft SQL Server.

---

Câu hỏi thường gặp

1. Khóa luận sử dụng những mô hình kiến trúc cơ sở dữ liệu phân tán nào trong phần lý thuyết?
Khóa luận phân tích ba mô hình kiến trúc gồm: Mô hình Client/Server, Mô hình hệ phân tán ngang hàng (Peer-to-Peer) và Mô hình hệ phân tán phức hợp (Multi-DBMS).

2. Thuật toán nào được trình bày để tối ưu hóa việc phân mảnh dọc cơ sở dữ liệu?
Đề tài sử dụng thuật toán năng lượng nối BEA (Bond Energy Algorithm) để xây dựng ma trận ái lực tụ ($CA$) từ ma trận ái lực thuộc tính ($AA$), sau đó dùng thuật toán PARTITION để xác định điểm phân chia tối ưu dựa trên hàm chi phí $z = CTQ \times CBQ - COQ^2$.

3. Cơ chế Linked Server trên SQL Server được thiết lập bằng câu lệnh nào?
Linked Server được tạo bằng thủ tục lưu trữ sp_addlinkedserver với các tham số chính: @server, @srvproduct, @provider, @datasrc, @location, @provstr, @catalog; và được xóa bằng thủ tục sp_dropserver.

4. Dữ liệu trong hệ thống siêu thị thiết bị di động được phân mảnh và nhân bản theo tiêu chí nào?
Dữ liệu đơn hàng và kho hàng được phân mảnh ngang theo đơn vị hành chính Quận/Huyện; các bảng dữ liệu danh mục tĩnh ít thay đổi được nhân bản bằng phương pháp Snapshot Replication.

5. Mức độ hoàn thành thực tế của ứng dụng website đạt bao nhiêu phần trăm?
Theo công bố của nhóm tác giả trong phần trích yếu, đồ án đã hoàn thành được khoảng 80% các chức năng chính của một website bán hàng trực tuyến trong khoảng thời gian thực hiện 3 tháng.

---

Kết luận

Khóa luận tốt nghiệp "Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web" của sinh viên Trần Thị Cương Em và Võ Thị Minh Hòa đã giải quyết bài toán quản lý chuỗi bán lẻ thiết bị di động bằng mô hình cơ sở dữ liệu phân tán kết hợp công nghệ WCF. Đề tài đã hệ thống hóa đầy đủ cơ sở lý thuyết về phân mảnh ngang, phân mảnh dọc, nhân bản dữ liệu và hiện thực hóa thành công các kết nối Linked Server, dịch vụ xử lý đơn hàng trên Microsoft SQL Server. Công trình đạt 80% khối lượng chức năng dự kiến và cung cấp tài liệu tham khảo có giá trị về thiết kế hệ thống dữ liệu phân tán trong thực tế.

Trích đoạn nội dung tài liệu

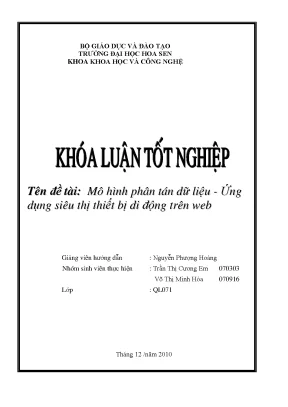

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƢỜNG ĐẠI HỌC HOA SEN KHOA KHOA HỌC VÀ CÔNG NGHỆ Tên đề tài: Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web Giảng viên hƣớng dẫn : Nguyễn Phƣợng Hoàng Nhóm sinh viên thực hiện : Trần Thị Cƣơng Em 070303 Võ Thị Minh Hòa 070916 Lớp : QL071 Tháng 12 /năm 2010 Khóa luận tốt nghiệp QL071 PHIẾU GIAO ĐỀ TÀI KHÓA LUẬN TỐT NGHIỆP 1. Mỗi sinh viên phải viết riêng một báo cáo 2. Phiếu này phải dán ở trang đầu tiên của báo cáo 1. Họ và tên sinh viên/ nhóm sinh viên đƣợc giao đề tài (sĩ số trong nhóm: 02) (1) TRẦN THỊ CƢƠNG EM.

Chuyên ngành : Công nghệ thông tin .Khoa : Khoa học và Công nghệ. Tên đề tài : Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web 3. Các dữ liệu ban đầu: - Lý thuyết cơ sở dữ liệu phân tán. - Mô hình xử lý đơn hàng.

- Windows Communication Foundation 4. Các yêu cầu đặc biệt: - Trình bày mô hình tối ƣu của tổ chức dữ liệu - Xây dựng thuật toán xử lý đơn hàng. Kết quả tối thiểu phải có: 1. Trình bày các phƣơng pháp phân mảnh, lƣợc đồ toàn cục, lƣợc đồ cục bộ 2.

Giái pháp tổ chức mô hình phân tán trên Microsoft SQL Server. Trình bày cấu trúc và tổ chức của WCF. Qui trình xử lý đơn hàng. Ứng dụng siêu thị thiết bị di động.

Ngày giao đề tài: 13/09/2010 Ngày nộp báo cáo: 20/12/2010 Họ tên GV hƣớng dẫn: …. tháng … năm Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web ii Khóa luận tốt nghiệp QL071 TRÍCH YẾU Nhằm chuẩn bị tốt hơn cho sinh viên trƣớc khi bƣớc vào một môi trƣờng mới, trƣờng Đại học Hoa Sen đã tạo điều kiện cho sinh viên làm khóa luận tốt nghiệp trong vòng 3 tháng. Trong đợt làm khóa luận này, ngoài việc ứng dụng các kiến thức đã học và đề án, sinh viên còn có điều kiện nghiên cứu tìm hiểu công nghệ mới để phục vụ cho khóa luận. Trong khoảng thời gian 3 tháng (từ 13/09/2010 đến 20/12/2010) thực hiện khóa luận.

Nhóm đã đƣợc giao đề tài “Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web”. Vấn đề đề tài đặt ra là khách hàng đặt hàng trực tuyến trên website và thanh toán đơn hàng cho khách hàng áp dụng công nghệ WCF (Windows Communication Foundation). Để hoàn thành đề án nhóm đã tìm hiểu nghiên cứu công nghệ nhƣ WCF, link servers, phân tán dữ liệu, nhân bản dữ liệu khi dữ liệu đặt tại nhiều site; bên cạnh đó nhóm cũng tham khảo một số website bán hàng di động nổi tiếng hiện nay nhƣ www.com để biết cách thức thanh toán hàng phục vụ giải quyết vấn đề Oder Proccessing. Kết quả: dƣới sự chỉ đạo và hƣớng dẫn của thầy Nguyễn Phƣợng Hoàng, nhóm đã hoàn thành đƣợc hầu hết các chức năng chính cần có của một Website bán hàng trực tuyến (80%).

Các chức năng quản lý cũng đƣợc nhóm thảo luận cẩn thận để đƣa ra giải pháp cụ thể, mang lại sự thuận tiện và trực quan cho ngƣời sử dụng. Nhóm đã cố gắng thực hiện đề tài kịp thời hạn bằng khả năng bản thân, nếu có thiếu xót mong các thầy cô vui lòng bỏ qua và góp ý thêm để nhóm rút kinh nghiệm và tích lũy kiến thức cho con đƣờng sự nghiệp sau này. Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web iii Khóa luận tốt nghiệp QL071 MỤC LỤC PHIẾU GIAO ĐỀ TÀI KHÓA LUẬN TỐT NGHIỆP. ii TRÍCH YẾU .iii MỤC LỤC.

iv LỜI CẢM ƠN. ix NHẬN XÉT CỦA NGƢỜI HƢỚNG DẪN. x NỘI DUNG CÔNG VIỆC. xi NỘI DUNG.

1 PHẦN I:CƠ SỞ LÝ THUYẾT. Mô hình kiến trúc của hệ quản trị cơ sở dữ liệu phân tán .1 Mô hình kiến trúc của hệ phân tán Client/Server: .2 Mô hình hệ phân tán ngang hàng .3 Mô hình hệ phân tán phức hợp. 8 2 Thiết kế cơ sở dữ liệu phân tán .1 Các phƣơng pháp thiết kế CSDL .2 Các lý do phân mảnh .3 Các kiểu phân mảnh .4 Các quy tắc phân mảnh .5 Thông tin yêu cầu .6 Phƣơng pháp phân mảnh ngang .7 Phƣơng pháp phân mảnh dọc. SQL hỗ trợ phân tán CSDL .3 Nhân bản dữ liệu đƣợc thực hiện theo các mô hình cơ bản sau : .4 Có 4 kiểu nhân bản : .5 Cấu hình publisher và distributor .7 Tạo push subscription.

55 Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web iv Khóa luận tốt nghiệp QL071 3.8 Tạo pull subscription:.9 Thực hiện đồng bộ hóa dữ liệu. Công nghệ WCF .2 Kiến trúc của WCF.3 Một số tính năng của WCF. 63 PHẦN II: PHÂN TÍCH. Mô tả đề tài.

Bài toán Order Processing .1 Đơn hàng 1 sản phẩm: .2 Đơn hàng nhiều hơn 1 sản phẩm:.3 Quy trình sử lý đơn hàng. 68 3 Đối tƣợng phân mảnh và nhận bản .1 Phân mảng ngang theo Quận huyện .2 Nhân bản dữ liệu. Mô hình Use case. Thiết kế chi tiết use case .1 Usecase Tạo tài khoản .2 Usecase Đăng nhập.3 Usecase Thêm danh mục .4 Usecase Chỉnh sửa danh mục .5 Usecase Thêm sản phẩm .6 Usecase Chỉnh sửa sản phẩm .7 Usecase Thêm chức vụ .8 Usecase Chỉnh sửa chức vụ .9 Usecase Xóa chức vụ.1 Mô tả usecase Xóa chức vụ .10 Usecase Tạo chƣơng trình khuyến mãi .11 Usecase Chỉnh sửa chƣơng trình khuyến mãi .12 Usecase Xóa chƣơng trình khuyến mãi.

130 Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web v Khóa luận tốt nghiệp QL071 5.13 Usecase Thêm sản phẩm vào chƣơng trình khuyến mãi .14 Usecase Xóa sản phẩm trong chƣơng trình khuyến mãi .15 Usecase Hủy đơn hàng .16 Usecase Chỉnh sửa đơn hàng chƣa thanh toán .17 Usecase Xử lý đơn hàng chƣa thanh toán .18 Usecase Xem thông tin đơn hàng đã thanh toán .2 Usecase Khách/Thành viên .2 Usecase Đăng nhập.1 Mô tả usecase Đăng nhập .3 Usecase Cập nhật thông tin cá nhân .6 Usecase Xem chi tiết sản phẩm .1 Mô tả usecase Xem chi tiết sản phẩm .7 Usecase Chọn mua sản phẩm .8 Usecase Quản lý giỏ hàng .9 Usecase Thanh toán đơn hàng .1 Mô tả usecase Thanh toán đơn hàng. Thiết kế Cơ sở dữ liệu (CSDL) .1 Mô hình CSDL .2 Mô tả CSDL. 169 PHẦN III: CÀI ĐẶT. Nhân bản dữ liệu.

216 PHẦN III: KẾT LUẬN. Đánh giá chƣơng trình .1 Những điểm hạn chế. 220 Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web vi Khóa luận tốt nghiệp QL071 3. Hƣớng phát triển.

220 TÀI LIỆU THAM KHẢO. 221 Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web vii Khóa luận tốt nghiệp QL071 LỜI CẢM ƠN Nhóm em xin gửi lời cảm ơn chân thành tới khoa Khoa Học Công Nghệ trƣờng Đại Học Hoa Sen đã tạo điều kiện cho sinh viên có cơ hội thực hiện đề tài chuyên ngành có tính thực tiễn cao. Thông qua việc thực hiện đề tài, nhóm đƣợc trau dồi, rèn luyện và nâng cao các kỹ năng phân tích, thiết kế, lập trình, tiếp cận các công nghệ mới cũng nhƣ khả năng làm việc nhóm trên thực tế. Trong quá trình phân tích và xây dựng hệ thống, nhóm đã đƣợc nhận sự hƣớng dẫn, giúp đỡ của thầy Nguyễn Phƣợng Hoàng (Giáo viên hƣớng dẫn).

Nhờ những lời góp ý của các thầy và các bạn nhóm đã tìm ra đƣợc những khúc mắc và cách giải quyết. Nhóm sinh viên thực hiện: Trần Thị Cƣơng Em Võ Thị Minh Hòa Mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web viii Khóa luận tốt nghiệp QL071 NHẬP ĐỀ Martin Cooper CEO của công ty ArarayComm Inc đã nói :”Ngƣời ta thích nói chuyện với nhau,không phải ở nhà hay trong sở hay trong xe. Nếu cho họ chọn lựa ,họ sẽ đòi đƣợc tự do liên lạc bất cứ nơi nào họ muốn”. Chiếc điện thoại di động đầu tiên Motorola Dyna-Tac ra đời vào năm 1973 cũng không ngoài nhu cầu đó với các đặc điểm : - Kích thƣớc (cm): 22,86 x 12,7 x 4,44 - Trọng lƣợng : 1,13kg - Màn hình: không có - Số bo mạch điện: 30 - Thời lƣợng thoại: 35 phút - Tính năng: Nói, nghe, quay số Nếu tại thời điểm đó chiếc điện thoại Motorola Dyna-Tac đáp ứng đƣợc nhu cầu “tự do liên lạc bất cứ nơi nào họ muốn” thì ngày nay khi thế giới ngày càng phát triển, đời sống con ngƣời ngày càng hiện đại, nhu cầu về vật chất lẫn tinh thần đƣợc nâng cao con ngƣời sẽ có những đòi hỏi khắt khe hơn nên “tự do liên lạc bất cứ nơi nào họ muốn” chỉ là 1 phần của điều kiện cần, điều này thúc đẩy các nhà sản xuất không ngừng nghiên cứu tìm hiểu thị trƣờng và khoa học công nghệ để đƣa ra những sản phẩm có nhiều tính năng đáp ứng không chỉ nhu cầu “tự do liên lạc bất cứ nơi nào họ muốn” mà còn đáp ứng nhu cầu giải trí, nhu cầu thẩm mỹ.

Thị trƣờng điện thoại di động phát triển đƣợc nhƣ vậy không thể không kể đến công lao to lớn của các đại lý cung cấp điện thoại di động. Các đại lý này tìm mọi cách để đƣa thông tin giới thiệu sản phẩm đến với khách hàng. Việc ra đời các website về mua bán điện thoại di động , mở thêm nhiều chi nhánh cũng không ngoài mục đích đó. Tuy nhiên cái gì cũng có ƣu và khuyết điểm nếu ƣu điểm của viêc mở thêm nhiều chi nhánh có thể giúp các nhà cung cấp đƣa sản phẩm tới gần ngƣời dùng hơn thì khuyết điểm chính là làm cách nào các nhà quản lý có thể kiểm tra cũng nhƣ theo dõi tình hình kinh doanh của các chi nhánh mà không cần xuống trực tiếp các chi nhánh đó.

Nắm bắt đƣợc yêu cầu đó và xét thấy sự phát triển vƣợt bậc của internet ở khắp nơi trên thế giới cũng nhƣ tại Việt Nam nên nhóm quyết định chọn đề tài xây dựng mô hình phân tán dữ liệu - Ứng dụng siêu thị thiết bị di động trên web.
