Tổng quan nghiên cứu

Trong kỹ thuật cơ khí chính xác và điều khiển vi mô, các loại động cơ điện truyền thống sử dụng hiện tượng cảm ứng điện từ bộc lộ hạn chế lớn khi không thể đạt được độ phân giải định vị ở cấp độ dưới 1 micromet hoặc dưới 1 microradian do ma sát cơ học và khe hở khớp truyền động. Để vượt qua rào cản này, việc ứng dụng vật liệu áp điện với khả năng biến dạng siêu chính xác ở cấp độ nanomet để chuyển hóa điện năng thành cơ năng đã trở thành một hướng đi mang tính đột phá. Tuy nhiên, hành trình dịch chuyển tự nhiên của gốm áp điện rất nhỏ, thường chỉ đạt khoảng 6,1 micromet ở mức điện áp 100 V đối với các thanh gốm tiêu chuẩn kích thước 3,5 x 4,5 x 10 mm.

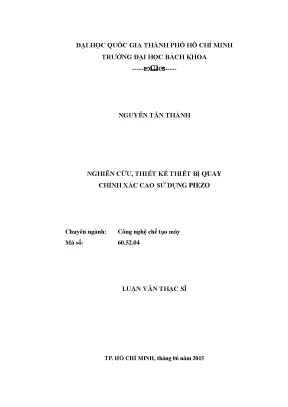

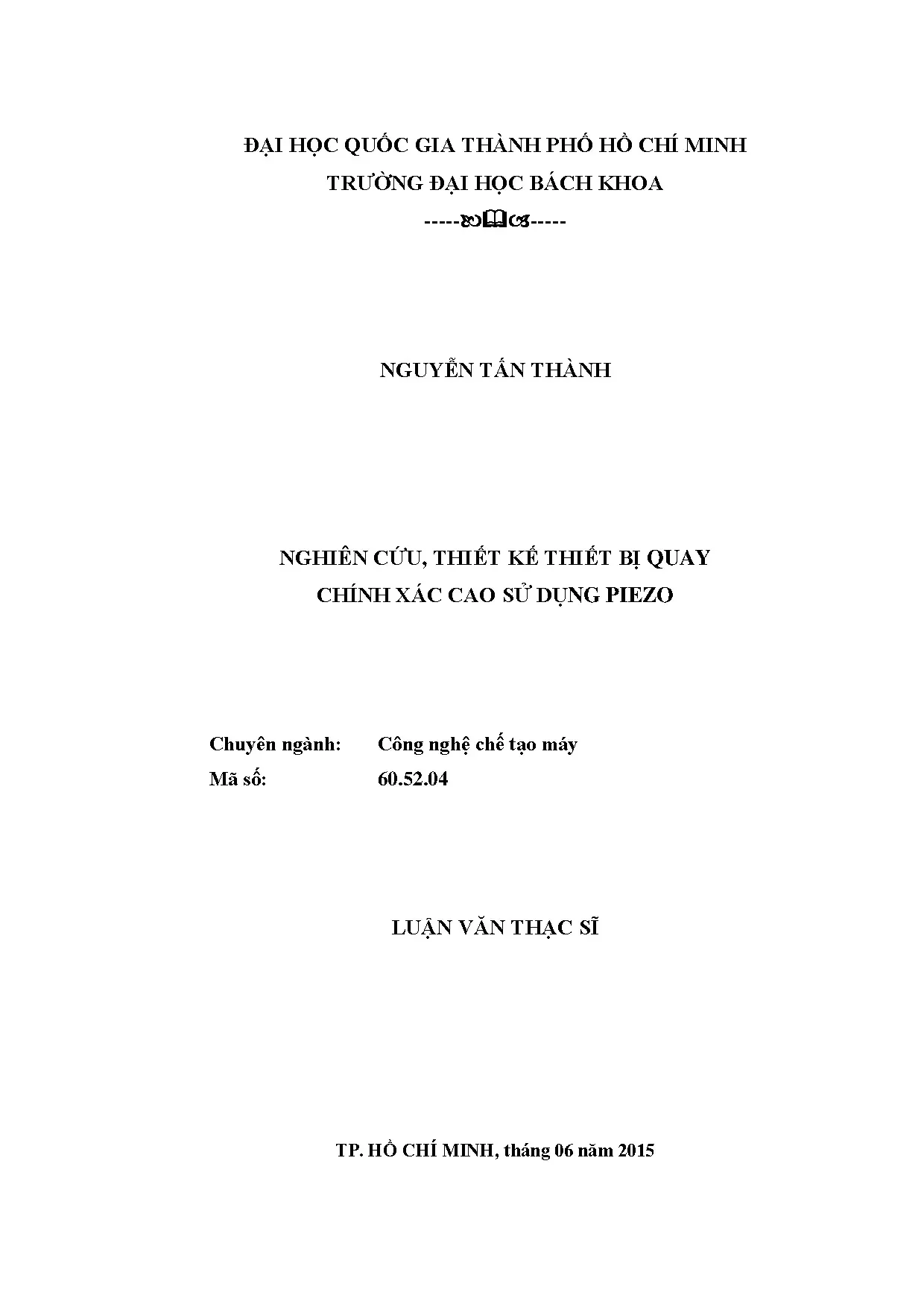

Luận văn thạc sĩ chuyên ngành Công nghệ Chế tạo máy của tác giả Nguyễn Tấn Thành, dưới sự hướng dẫn khoa học của Tiến sĩ Lê Thể Truyền tại Trường Đại học Bách Khoa - Đại học Quốc gia Thành phố Hồ Chí Minh (hoàn thành vào tháng 06 năm 2015), tập trung giải quyết bài toán cốt lõi: nghiên cứu, thiết kế, mô phỏng và chế tạo thực nghiệm thiết bị quay chính xác cao sử dụng cơ cấu chấp hành áp điện. Phạm vi nghiên cứu kết hợp cơ cấu khuếch đại chuyển vị hai cấp bao gồm cơ cấu Moonie và đòn bẩy đàn hồi, vận hành trên nguyên lý dính - trượt (stick-slip) để tạo chuyển động quay liên tục với độ phân giải góc ở cấp độ vi mô.

Công trình có ý nghĩa thực tiễn to lớn khi làm chủ quy trình tính toán tối ưu hóa cơ cấu đàn hồi nguyên khối bằng hợp kim nhôm AA2024-T4 với hệ số an toàn bền vượt mức 5,47 lần (ứng suất cực đại 59,37 MPa so với giới hạn chảy 325 MPa), đồng thời chứng minh khả năng khuếch đại chuyển vị lên xấp xỉ 3,0 lần, mở ra tiềm năng ứng dụng rộng rãi trong chế tạo thiết bị bán dẫn, quang học chính xác và công nghệ thao tác tế bào y sinh.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết cơ bản: lý thuyết hiện tượng áp điện, cơ học biến dạng của khớp bản lề đàn hồi và động lực học ma sát dính - trượt (stick-slip).

Thứ nhất, hiệu ứng áp điện nghịch được mô tả qua phương trình trạng thái điện tử - cơ học tiêu chuẩn: độ giãn dài cơ học $S$ phụ thuộc vào độ căng cơ khí $T$, điện trường $E$, hệ số đàn hồi $s^E$ và hệ số chuyển đổi áp điện $d^t$ theo công thức $S = s^E \cdot T + d^t \cdot E$. Hiệu ứng này đảm bảo sự dịch chuyển tức thời không có độ trễ cơ học thuần túy khi đặt điện áp phân cực.

Thứ hai, lý thuyết ma trận độ mềm và độ cứng của khớp bản lề đàn hồi cung tròn đối xứng dựa trên mô hình giải tích của Paros và Weisbord (1965) cùng định lý năng lượng biến dạng Castigliano. Ma trận độ mềm xác định chuyển vị xoay $\theta_z$ và dịch chuyển thẳng theo trục $x, y$ dưới tác dụng của mô men uốn $M_z$ và các thành phần lực $F_x, F_y$, từ đó tính toán chính xác tổn thất chuyển vị và hiệu suất truyền động của cơ cấu.

Thứ ba, động lực học tiếp xúc stick-slip giải thích sự biến đổi trạng thái ma sát giữa hai bề mặt tiếp xúc khi được cấp tín hiệu điện áp dạng sóng răng cưa bất đối xứng: pha tăng chậm tạo lực quán tính nhỏ hơn ma sát tĩnh để giữ chặt tiếp điểm (stick), và pha giảm dốc đứng tạo lực gia tốc lớn vượt qua giới hạn ma sát tĩnh để trượt tương đối (slip), tạo nên bước dịch chuyển tích lũy một chiều.

Phương pháp nghiên cứu

Nghiên cứu áp dụng quy trình kết hợp chặt chẽ giữa tính toán giải tích, mô phỏng số phần tử hữu hạn (FEA) và kiểm nghiệm thực nghiệm trên mô hình thực tế trong khung thời gian từ tháng 07/2014 đến tháng 05/2015.

Nguồn dữ liệu và công cụ phân tích bao gồm phần mềm SolidWorks để thiết kế mô hình hình học 3D, phần mềm ANSYS Workbench để mô phỏng ứng suất tĩnh và phân tích tần số dao động riêng, cùng môi trường MATLAB kết nối card thu thập dữ liệu PCI-1711 để phát xung điều khiển. Vật liệu chế tạo được chọn mẫu có chủ đích là hợp kim nhôm Duralumin AA2024-T4 (khối lượng riêng 2780 kg/m³, mô đun đàn hồi Young 72,4 GPa, hệ số Poisson 0,33, ứng suất chảy 325 MPa và độ bền kéo phá hủy 470 MPa) nhằm đảm bảo độ cứng vững cao và khả năng làm việc ổn định dưới tải trọng dao động tuần hoàn tần số lên tới hàng kilohertz.

Cỡ mẫu và điều kiện kiểm thử thực nghiệm được thực hiện trên 4 cụm cơ cấu chấp hành áp điện NEC AE0203D08F, trải qua hơn 5 bài đo thực nghiệm độc lập khảo sát các dải tần số từ 1 Hz đến 500 Hz và điện áp phân cực từ 0 đến 100 V thông qua bộ khuếch đại công suất Thorlabs MDT694A. Lý do lựa chọn phân tích phần tử hữu hạn với kích thước lưới chia mịn 0,3 mm (chế độ hard mesh) là nhằm đánh giá chính xác sự tập trung ứng suất tại các điểm uốn mỏng nhất của khớp đàn hồi có bề dày chỉ 0,5 mm và bán kính cong từ 0,2 đến 1,0 mm, giúp ngăn ngừa hoàn toàn hiện tượng mỏi cục bộ trước khi tiến hành gia công cắt dây CNC (Wire-EDM). Vận tốc góc và chuyển vị bước được đo đạc tự động thông qua bộ mã hóa góc quay quang học (encoder) kết nối vi điều khiển xử lý tín hiệu số DSP TMS320F28335.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số và thực nghiệm kiểm chứng đã mang lại 3 phát hiện khoa học và kỹ thuật nổi bật:

Thứ nhất, cơ cấu khuếch đại Moonie đạt hiệu suất khuếch đại chuyển vị thực tế xấp xỉ 3,0 lần. Khi đặt tín hiệu điện áp định mức 100 V, thanh gốm áp điện biến dạng tịnh tiến 6,1 micromet, cơ cấu Moonie đã biến đổi và khuếch đại chuyển vị đầu ra đạt mức xấp xỉ 18,5 đến 19,0 micromet tại mặt tiếp xúc ngoài cùng.

Thứ hai, việc bổ sung phần thịt vật liệu dày 4,4 mm để gia công lỗ ren siết M1.2 trên đỉnh cơ cấu Moonie giúp cố định thanh gốm áp điện chắc chắn mà không làm suy giảm đáng kể độ bền cơ học. Ứng suất Von-Mises cực đại ghi nhận trên mô hình cải tiến là 59,37 MPa, chỉ tăng 3,28% so với mô hình ban đầu (57,48 MPa). Giá trị này thấp hơn rất nhiều so với giới hạn chảy 325 MPa của nhôm AA2024-T4, đem lại hệ số an toàn kết cấu đạt 5,47.

Thứ ba, thiết bị quay 4 góc đối xứng bố trí ngẫu lực đối nghịch chứng minh khả năng quay hai chiều linh hoạt, đáp ứng ổn định ở dải tần số kích thích lên tới 500 Hz mà không xảy ra hiện tượng cộng hưởng phá hủy, bước quay vi mô đồng đều đạt độ phân giải góc cỡ microradian.

Thảo luận kết quả

Nguyên nhân giúp thiết bị quay đạt độ chính xác vi mô ổn định bắt nguồn từ kết cấu đàn hồi nguyên khối (monolithic compliant structure) gia công liền khối bằng công nghệ cắt dây tia lửa điện. Việc loại bỏ hoàn toàn các trục xoay truyền thống đã triệt tiêu hoàn toàn ma sát trượt và độ rơ cơ học, những yếu tố vốn gây ra sai số vị trí không thể khắc phục trong các hệ thống truyền động thông thường.

So sánh với các nghiên cứu cơ cấu định vị vi mô trên thế giới của Ruizhou Wang và Wenfeng Hou, cấu trúc khuếch đại lai Moonie kết hợp đòn bẩy trong luận văn này thể hiện ưu thế vượt trội về kích thước nhỏ gọn và khả năng tạo lực ép ban đầu (pre-load) bảo vệ thanh gốm áp điện khỏi ứng suất kéo phá hủy.

Về phương thức biểu diễn dữ liệu, toàn bộ quy luật phân bố ứng suất và chuyển vị được trực quan hóa sinh động qua các biểu đồ trường ứng suất Von-Mises 3D và đồ thị phân bố chuyển vị theo trục tọa độ trong phần mềm ANSYS. Quan hệ phi tuyến giữa tần số kích thích (10 - 500 Hz), biên độ điện áp (0 - 100 V) và vận tốc quay góc của bàn xoay được tổng hợp chi tiết qua các bảng số liệu thực nghiệm và đồ thị đáp ứng bước nhảy thời gian thực, minh chứng rõ ràng cho sự tương thích cao giữa mô hình giải tích lý thuyết và kết quả đo đạc thực tế.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu và thực nghiệm chế tạo, 4 giải pháp trọng tâm được đề xuất nhằm tối ưu hóa và hoàn thiện thiết bị quay chính xác cao trong giai đoạn tiếp theo:

  1. Tối ưu hóa biên dạng hình học của khớp bản lề đàn hồi: Nhóm nghiên cứu cơ điện tử cần chuyển đổi từ biên dạng cung tròn truyền thống sang biên dạng elip hoặc parabol để giảm ứng suất tập trung cực đại xuống thêm khoảng 15%, đồng thời nâng cao băng thông làm việc của cơ cấu lên trên 600 Hz trong thời gian triển khai 6 tháng.
  2. Tích hợp hệ thống điều khiển hồi tiếp vòng kín (Closed-loop control): Đội ngũ kỹ sư tự động hóa cần trang bị bổ sung cặp cảm biến khoảng cách laser có độ phân giải 10 nanomet kết hợp thuật toán điều khiển PID thời gian thực, mục tiêu kiểm soát sai số góc quay dưới 0,05 microradian trong thời hạn 9 tháng.
  3. Ứng dụng thuật toán bù trễ phi tuyến (Hysteresis compensation): Các nhà nghiên cứu động lực học cần xây dựng mô hình toán học giải thuật bù trễ điện áp và hiện tượng từ giảo của vật liệu PZT nhằm giảm sai lệch quỹ đạo chuyển động xuống dưới 5% trong vòng 12 tháng.
  4. Chuẩn hóa quy trình chế tạo cơ khí chính xác vi mô: Bộ phận gia công cơ khí tại các nhà xưởng chuyên ngành cần áp dụng quy trình cắt dây CNC nhiều lần với dây cắt molybden đường kính 0,1 mm, đảm bảo dung sai hình học của các khớp đàn hồi mỏng 0,5 mm đạt độ chính xác trong khoảng ±2 micromet trong lộ trình 18 tháng.

Đối tượng nên tham khảo luận văn

Công trình luận văn là tài liệu tham khảo chuyên sâu và hữu ích cho 4 nhóm đối tượng chính:

  1. Kỹ sư thiết kế cơ điện tử và chế tạo máy chính xác: Cung cấp phương pháp luận chi tiết và bộ thông số kích thước cụ thể để thiết kế các cơ cấu khuếch đại chuyển vị vi mô Moonie và đòn bẩy đàn hồi ứng dụng trong các hệ thống cấp phôi siêu chính xác.
  2. Nhà nghiên cứu và giảng viên chuyên ngành vi cơ điện tử (MEMS): Nắm bắt kỹ thuật mô hình hóa ma trận độ cứng khớp bản lề đàn hồi theo phương pháp giải tích Castigliano và phương pháp phần tử hữu hạn FEA trên phần mềm ANSYS.
  3. Doanh nghiệp và chuyên gia phát triển thiết bị quang học, bán dẫn: Khai thác nguyên lý truyền động dính - trượt (stick-slip) để phát triển các bàn dịch chuyển mẫu cho kính hiển vi quét điện tử (SEM), kính hiển vi lực nguyên tử (AFM) hoặc máy đóng gói vi mạch.
  4. Học viên cao học và sinh viên kỹ thuật: Sử dụng như một tài liệu hướng dẫn thực hành hoàn chỉnh từ khâu mô phỏng CAD/CAE đến lập trình điều khiển nhúng với DSP TMS320F28335 và phần mềm MATLAB trong các đồ án tốt nghiệp chuyên ngành kỹ thuật.

Câu hỏi thường gặp

  1. Tại sao vật liệu gốm áp điện PZT lại vượt trội hơn động cơ điện truyền thống trong định vị vi mô? Vật liệu gốm PZT biến đổi trực tiếp năng lượng điện trường thành biến dạng tinh thể mà không thông qua ma sát cơ học hay khe hở khớp, cho phép tạo ra các bước dịch chuyển cực nhỏ với độ phân giải dưới 1 nanomet và thời gian đáp ứng nhanh ở tần số hàng kilohertz.

  2. Cơ cấu khuếch đại Moonie có nguyên lý hoạt động và ưu điểm gì nổi bật? Cơ cấu Moonie sử dụng kết cấu khung đàn hồi biên dạng cong để biến đổi chuyển vị giãn dài dọc trục của thanh áp điện thành chuyển vị uốn vuông góc tại đỉnh. Cơ cấu này giúp khuếch đại hành trình lên khoảng 3 lần, đồng thời tạo lực ép trước bảo vệ gốm sứ khỏi nguy cơ nứt gãy do lực kéo.

  3. Vì sao hợp kim nhôm AA2024-T4 được lựa chọn để gia công cơ cấu đàn hồi thay vì thép hay đồng? Hợp kim nhôm AA2024-T4 sở hữu tỷ số độ bền trên khối lượng rất cao, mô đun đàn hồi 72,4 GPa và giới hạn chảy đạt 325 MPa, giúp các khớp bản lề uốn lặp lại ở tần số cao mà không bị biến dạng dẻo hoặc mỏi kết cấu, đồng thời dễ dàng gia công bằng phương pháp cắt dây CNC.

  4. Nguyên lý dính - trượt (stick-slip) giúp thiết bị quay tạo ra hành trình chuyển động vô hạn như thế nào? Bằng cách cung cấp điện áp dạng sóng răng cưa, pha tăng áp chậm tạo lực ma sát tĩnh kéo trục quay theo (stick), pha giảm áp đột ngột làm thanh dẫn giật lùi nhanh khiến bề mặt tiếp xúc trượt tự do (slip). Chu trình này lặp lại hàng trăm lần mỗi giây giúp tích lũy các bước vi mô thành chuyển động quay liên tục 360 độ.

  5. Làm thế nào để loại bỏ hiện tượng trễ điện áp (hysteresis) vốn có của thanh gốm áp điện? Hiện tượng trễ có thể được xử lý hiệu quả bằng cách thiết lập thuật toán bù trễ cấp số nhân trong bộ điều khiển DSP hoặc tích hợp cảm biến đo vị trí quang học góc quay để điều khiển hồi tiếp PID kín, giúp sai số bám quỹ đạo giảm xuống dưới mức 5%.

Kết luận

  • Luận văn đã thiết kế, mô phỏng và chế tạo thành công thiết bị quay chính xác cao sử dụng cơ cấu chấp hành áp điện dựa trên nguyên lý dính - trượt (stick-slip) với kết cấu 4 cụm chấp hành đối xứng.
  • Cơ cấu khuếch đại đàn hồi tích hợp dạng Moonie gia công từ nhôm AA2024-T4 đạt hệ số khuếch đại thực tế xấp xỉ 3,0 lần, chuyển đổi bước dịch chuyển 6,1 micromet của gốm áp điện thành 18,5 - 19,0 micromet ở đầu ra.
  • Kết quả phân tích ứng suất Von-Mises đạt 59,37 MPa, đảm bảo hệ số an toàn kết cấu vững chắc 5,47 lần so với giới hạn chảy 325 MPa, cho phép hệ thống vận hành bền bỉ ở tần số dao động lên đến 500 Hz.
  • Kế hoạch phát triển tiếp theo trong 6 đến 12 tháng tới tập trung vào việc tích hợp hệ thống đo laser vòng kín và thuật toán điều khiển thích nghi để đạt độ phân giải nanomet.
  • Độc giả, kỹ sư và các nhà nghiên cứu trong lĩnh vực cơ điện tử chính xác hãy tham khảo và ứng dụng ngay các giải pháp thiết kế khớp đàn hồi của luận văn này vào các dự án phát triển thiết bị công nghệ cao.
