Đồ án tốt nghiệp thiết kế cầu vằng - Khu Kinh tế Nghi Sơn Thanh Hóa, Trường Đại học Dân Lập Hải Phòng

Phân tích chi tiết thiết kế cầu vằng Khu Kinh tế Nghi Sơn. Khám phá quy cách kỹ thuật, phương pháp xây dựng và ứng dụng công nghệ trong hạ tầng giao thông.

• Tác giả: Phạm Văn Dùng
• Người hướng dẫn: Th.S Bùi Ngọc Dung
• Trường học: Trường Đại học Dân lập Hải Phòng
• Chuyên ngành: Kỹ thuật cầu đường
• Đề tài: Thiết kế cầu về khu kinh tế Nghi Sơn Thanh Hóa
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2014
• Địa điểm: Hải Phòng

Tóm tắt

I. Khám Phá Luận Văn Tốt Nghiệp Thiết Kế Cầu Vằng Nghi Sơn Thanh Hóa Tổng Quan Giá Trị

Luận văn tốt nghiệp thiết kế cầu vằng Nghi Sơn Thanh Hóa là một công trình nghiên cứu quan trọng, tổng hợp kiến thức chuyên môn và kinh nghiệm thực tiễn trong ngành xây dựng cầu đường. Công trình này không chỉ là dấu mốc quan trọng đối với sinh viên mà còn là đóng góp tiềm năng cho sự phát triển hạ tầng giao thông tại một trong những khu kinh tế trọng điểm của Việt Nam. Nghiên cứu tập trung vào việc áp dụng các lý thuyết kỹ thuật vào một dự án cụ thể, giải quyết các vấn đề thực tế trong thiết kế và thi công cầu. Khu kinh tế Nghi Sơn được xác định là khu vực có tốc độ phát triển nhanh, đòi hỏi hệ thống giao thông đồng bộ, hiện đại để thúc đẩy lưu thông hàng hóa và kết nối vùng. Một cây cầu được thiết kế tối ưu có khả năng giảm thiểu chi phí xây dựng, nâng cao hiệu quả vận hành và đảm bảo an toàn giao thông dài hạn. Do đó, luận văn không chỉ mang ý nghĩa học thuật mà còn có giá trị ứng dụng cao trong việc xây dựng và quy hoạch hạ tầng. Việc thiết kế cầu vằng tại đây đòi hỏi sự tính toán tỉ mỉ, tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt và đồng thời phải thích ứng với điều kiện tự nhiên, địa hình đặc thù của khu vực. Mục tiêu của luận văn là đưa ra một giải pháp thiết kế khả thi, an toàn và kinh tế, góp phần vào bức tranh phát triển chung của Thanh Hóa hạ tầng giao thông. Công trình thể hiện năng lực của kỹ sư trong việc phân tích, lựa chọn phương án và trình bày giải pháp kỹ thuật một cách khoa học. Đây là một bước đi quan trọng để chuẩn bị cho việc thực hiện các dự án cơ sở hạ tầng phức tạp hơn trong tương lai, đặc biệt là trong bối cảnh các khu kinh tế đang ngày càng mở rộng và yêu cầu cao về kết nối. Việc hoàn thành luận văn là minh chứng cho sự nỗ lực nghiên cứu, học hỏi và ứng dụng kiến thức vào thực tiễn của người thực hiện.

1.1. Ý nghĩa chiến lược của cầu vằng tại Khu kinh tế Nghi Sơn

Cầu vằng tại Khu kinh tế Nghi Sơn đóng vai trò cực kỳ quan trọng, là mắt xích huyết mạch kết nối các khu vực sản xuất, cảng biển và khu dân cư. Nó không chỉ phục vụ nhu cầu đi lại hàng ngày mà còn là yếu tố then chốt trong việc vận chuyển nguyên vật liệu, hàng hóa, thúc đẩy hoạt động thương mại và công nghiệp. Việc có một cây cầu được thiết kế tốt, bền vững sẽ giảm thiểu tắc nghẽn giao thông, tăng cường khả năng tiếp cận các thị trường và khu vực lân cận, từ đó tối ưu hóa chuỗi cung ứng. Hơn nữa, sự hiện diện của cầu còn thể hiện tầm nhìn phát triển dài hạn của tỉnh Thanh Hóa, thu hút đầu tư, tạo việc làm và nâng cao chất lượng cuộc sống cho người dân địa phương. Thanh Hóa hạ tầng giao thông được hưởng lợi trực tiếp từ những công trình như cầu vằng, góp phần hình thành một mạng lưới giao thông liên hoàn, hiệu quả. Đây là nền tảng vững chắc để Nghi Sơn tiếp tục phát triển mạnh mẽ, khẳng định vị thế là một trong những động lực kinh tế của cả nước.

1.2. Mục tiêu và phạm vi nghiên cứu của đồ án tốt nghiệp thiết kế cầu

Mục tiêu chính của đồ án tốt nghiệp là đề xuất một giải pháp thiết kế cầu vằng toàn diện, đáp ứng các tiêu chuẩn kỹ thuật hiện hành và phù hợp với điều kiện thực tế tại Nghi Sơn. Phạm vi nghiên cứu bao gồm việc khảo sát địa hình, địa chất, phân tích tải trọng, lựa chọn kết cấu tối ưu (điển hình là cầu dầm I đúc trước), tính toán chi tiết các cấu kiện, và đề xuất quy trình thi công. Luận văn tốt nghiệp thiết kế cầu vằng Nghi Sơn Thanh Hóa không chỉ dừng lại ở việc áp dụng công thức mà còn tập trung vào việc tối ưu hóa vật liệu, giảm thiểu chi phí mà vẫn đảm bảo an toàn và tuổi thọ công trình. Đồ án còn xem xét các yếu tố môi trường, xã hội để đảm bảo tính bền vững của dự án. Đây là cơ hội để sinh viên thực hành, củng cố kiến thức đã học và phát triển kỹ năng giải quyết vấn đề phức tạp trong kỹ thuật cầu đường, chuẩn bị cho sự nghiệp sau này.

II. Ứng Phó Thách Thức Khi Thiết Kế Cầu Vằng Khu Kinh Tế Nghi Sơn Giải Pháp Bền Vững

Việc thiết kế cầu vằng tại Nghi Sơn Thanh Hóa không chỉ đơn thuần là bài toán kỹ thuật mà còn là sự kết hợp giữa kiến thức chuyên môn sâu rộng và khả năng thích ứng với điều kiện thực tế. Khu vực này mang trong mình những đặc trưng riêng về tự nhiên, địa chất và yêu cầu phát triển kinh tế, đặt ra nhiều thách thức cho đội ngũ kỹ sư. Một trong những khó khăn lớn nhất là việc xử lý nền móng trong điều kiện địa chất phức tạp, thường xuyên đối mặt với đất yếu, bùn lún, hoặc các lớp đá có độ bền không đồng đều. Điều này đòi hỏi các phương án khảo sát kỹ lưỡng và giải pháp móng đặc biệt, có thể bao gồm cọc khoan nhồi sâu hoặc cọc đóng chịu lực lớn. Bên cạnh đó, Khu kinh tế Nghi Sơn nằm trong vùng chịu ảnh hưởng của biến đổi khí hậu, với các yếu tố như bão, lũ lụt và nước biển dâng, yêu cầu thiết kế phải có khả năng chống chịu cao, đảm bảo tuổi thọ công trình trong điều kiện khắc nghiệt. Các tiêu chuẩn thiết kế hiện đại cũng ngày càng khắt khe hơn về an toàn, bền vững và thân thiện môi trường, đòi hỏi kỹ sư phải liên tục cập nhật công nghệ và vật liệu mới. Thiết kế cầu phải tích hợp các giải pháp chống ăn mòn hiệu quả cho các cấu kiện kim loại và bê tông cốt thép, đặc biệt khi công trình nằm gần bờ biển. Các kỹ sư cần cân nhắc đến yếu tố giao thông và tải trọng phát sinh từ hoạt động kinh tế sôi động của khu vực, đảm bảo cầu có khả năng chịu đựng lưu lượng lớn xe cộ và phương tiện vận tải nặng. Tất cả những yếu tố này làm cho quá trình thiết kế cầu vằng khu kinh tế Nghi Sơn trở thành một nhiệm vụ phức tạp, đòi hỏi sự phối hợp đa ngành và tầm nhìn chiến lược. Luận văn đã đi sâu vào phân tích và đề xuất các giải pháp kỹ thuật để vượt qua những trở ngại này, hướng tới một công trình bền vững và hiệu quả.

2.1. Điều kiện tự nhiên và địa chất phức tạp tại Thanh Hóa

Thanh Hóa hạ tầng giao thông nói chung và Nghi Sơn nói riêng thường phải đối mặt với điều kiện tự nhiên khắc nghiệt. Khu vực này có địa hình đa dạng, từ đồng bằng ven biển đến đồi núi thấp, cùng với đặc điểm địa chất phong phú nhưng không đồng nhất. Nền đất thường có lớp bùn yếu, khả năng chịu tải kém, hoặc có sự phân bố không đều của các lớp đất đá, gây khó khăn lớn trong việc xác định giải pháp móng phù hợp cho thiết kế cầu. Ngoài ra, khu vực ven biển chịu ảnh hưởng mạnh của chế độ thủy văn, triều cường và sự xâm nhập mặn, tác động trực tiếp đến độ bền của vật liệu xây dựng. Các yếu tố khí hậu như mưa bão, gió mạnh cũng là thách thức lớn, đòi hỏi kết cấu cầu phải được tính toán khả năng chống chịu lực gió và nước hiệu quả. Việc khảo sát địa chất công trình một cách chi tiết và kỹ lưỡng là bước đầu tiên và quan trọng nhất để đưa ra các quyết định thiết kế cầu vằng an toàn và kinh tế.

2.2. Yêu cầu về tải trọng và tiêu chuẩn thiết kế cầu hiện đại

Đối với dự án thiết kế cầu vằng Nghi Sơn Thanh Hóa, việc tuân thủ các tiêu chuẩn thiết kế cầu hiện đại là bắt buộc. Các tiêu chuẩn này bao gồm AASHTO LRFD (tiêu chuẩn của Mỹ) hoặc các tiêu chuẩn Việt Nam hiện hành, quy định chi tiết về tổ hợp nội lực, hệ số tải trọng và hệ số điều chỉnh. Tính toán kết cấu cầu phải xem xét đầy đủ các loại tải trọng: tĩnh tải (trọng lượng bản thân kết cấu), hoạt tải (xe cộ), tải trọng gió, tải trọng động đất, và các tải trọng đặc biệt khác. Đặc biệt, với một Khu kinh tế Nghi Sơn đang phát triển, lưu lượng xe tải nặng và các phương tiện đặc chủng cần được dự báo chính xác để đảm bảo khả năng chịu lực của cầu trong suốt tuổi thọ thiết kế. Yêu cầu về độ bền, độ cứng, khả năng chống mỏi và tuổi thọ công trình ngày càng cao, đòi hỏi việc lựa chọn vật liệu và công nghệ thi công phải đạt chất lượng tối ưu. Luận văn đã phân tích các trường hợp tải trọng và tổ hợp nội lực để đảm bảo tính toán an toàn và hiệu quả cho cầu.

III. Hướng Dẫn Phương Pháp Tính Toán Kết Cấu Cầu Vằng Dầm I Đúc Trước Chi Tiết Từ A Z

Việc tính toán kết cấu cầu là bước cốt lõi trong quá trình thiết kế cầu vằng Nghi Sơn Thanh Hóa, đảm bảo công trình có khả năng chịu lực an toàn và ổn định. Luận văn đã trình bày chi tiết phương pháp tính toán cho kết cấu dầm I đúc trước, một loại dầm phổ biến trong xây dựng cầu hiện đại nhờ ưu điểm về khả năng vượt nhịp và hiệu quả kinh tế. Quá trình tính toán bắt đầu bằng việc xác định các tải trọng tác dụng lên cầu, bao gồm cả tĩnh tải và hoạt tải. Cụ thể, tĩnh tải bao gồm trọng lượng bản thân của dầm, lớp phủ mặt cầu, lan can, và các tiện ích khác. Hoạt tải thường được mô phỏng bằng các loại xe tiêu chuẩn với hệ số xung kích phù hợp. Sau đó, các tải trọng này được tổ hợp theo các trạng thái giới hạn (TTGH) khác nhau, bao gồm TTGH về cường độ, về sử dụng, và về mỏi, để tìm ra các giá trị nội lực lớn nhất và nhỏ nhất tác dụng lên từng cấu kiện. Việc áp dụng hệ số tải trọng và hệ số điều chỉnh theo tiêu chuẩn thiết kế (ví dụ: AASHTO LRFD) là cực kỳ quan trọng để đảm bảo an toàn. Cầu dầm I đúc trước yêu cầu tính toán chính xác diện tích mặt cắt ngang dầm tại các vị trí khác nhau (giữa nhịp, vuốt dầm, tại gối) để xác định trọng lượng bản thân. Ví dụ, theo tài liệu nghiên cứu, diện tích mặt cắt ngang dầm có thể thay đổi từ 0.6220 m² tại giữa nhịp đến 0.9934 m² tại gối. Thể tích bê tông và trọng lượng dầm trên mỗi mét dài cũng được xác định cẩn thận. Bên cạnh dầm, việc tính toán khối lượng móng mố cầu M1; M2 cũng chiếm một phần quan trọng, bao gồm thể tích tường cánh, thân mố, và khối lượng bê tông móng. Những tính toán này là cơ sở để lựa chọn kích thước cấu kiện, bố trí cốt thép và kiểm tra khả năng chịu lực của toàn bộ hệ thống cầu, đảm bảo thiết kế cầu đạt yêu cầu kỹ thuật cao nhất.

3.1. Phân tích tổ hợp nội lực theo các trạng thái giới hạn

Để đảm bảo an toàn cho cầu vằng Nghi Sơn Thanh Hóa, việc phân tích tổ hợp nội lực theo các Trạng thái giới hạn (TTGH) là không thể thiếu. Theo TTGH về cường độ 1, nội lực tác dụng lên cầu được xác định bằng công thức Q = ηi ⋅ Qi, trong đó Qi là tải trọng tiêu chuẩn, ηi là hệ số tải trọng và η là hệ số điều chỉnh. Các hệ số tải trọng được quy định rõ ràng: tải trọng thường xuyên (DC) có hệ số lớn nhất 1.25 và nhỏ nhất 0.90; lớp phủ mặt cầu và tiện ích (DW) có hệ số lớn nhất 1.50 và nhỏ nhất 0.65. Hoạt tải xe cộ (LL) được nhân với hệ số làn (m = 0.85) và hệ số xung kích (1 + IM = 1.25 hoặc 1.75 cho trường hợp lớn nhất, 1.00 cho nhỏ nhất). Các tổ hợp này giúp kỹ sư đánh giá khả năng chịu lực của cầu dưới các kịch bản tải trọng khác nhau, từ đó thiết kế cầu với độ an toàn cao nhất.

3.2. Tính toán tĩnh tải và trọng lượng bản thân kết cấu dầm

Tĩnh tải là yếu tố cơ bản trong mọi bài toán tính toán kết cấu cầu. Đối với cầu dầm I đúc trước trong luận văn tốt nghiệp thiết kế cầu vằng Nghi Sơn Thanh Hóa, tĩnh tải bao gồm trọng lượng bản thân của dầm và trọng lượng bản thân của kết cấu nhịp. Trọng lượng bản thân dầm I được xác định dựa trên diện tích mặt cắt ngang dầm tại các vị trí khác nhau. Ví dụ, diện tích mặt cắt ngang dầm tại giữa nhịp là 0.6220 m², tại vị trí vuốt dầm là 0.8044 m², và tại vị trí gối là 0.9934 m². Từ đó, thể tích bê tông cho một dầm I và trọng lượng của dầm trên 1m dài cầu được tính toán chính xác. Ngoài ra, trọng lượng của bản bê tông cốt thép mặt cầu (gbmc) cũng được đưa vào tính toán, đảm bảo mọi thành phần tĩnh tải đều được xem xét kỹ lưỡng để có kết quả thiết kế cầu chính xác.

3.3. Xác định khối lượng móng mố cầu M1 M2

Móng mố cầu là bộ phận quan trọng chịu trách nhiệm truyền tải trọng từ kết cấu nhịp xuống nền đất. Trong thiết kế cầu vằng khu kinh tế Nghi Sơn, việc xác định khối lượng móng mố M1 và M2 là cần thiết để tính toán chính xác tải trọng tác dụng lên nền và lựa chọn giải pháp móng phù hợp. Khối lượng mố bao gồm thể tích các cấu kiện như tường cánh, thân mố, và thể tích bê tông của móng. Kích thước mặt bằng mố và cấu tạo mố được mô tả chi tiết trong tài liệu, ví dụ, các kích thước như 50x500x550, 100x100x50 cm... Từ các kích thước này, thể tích từng phần được tính toán để tổng hợp thành khối lượng tổng thể của mố. Bước này là then chốt để đảm bảo tính ổn định của toàn bộ cầu, đặc biệt trong điều kiện địa chất phức tạp tại Thanh Hóa hạ tầng giao thông.

IV. Quy Trình Thi Công Cầu Vằng Tại Nghi Sơn Thanh Hóa Các Bước Tiên Tiến An Toàn

Quy trình thi công cầu vằng tại Nghi Sơn Thanh Hóa được luận văn trình bày một cách hệ thống, nhấn mạnh các bước cụ thể để đảm bảo an toàn và hiệu quả. Sau giai đoạn thiết kế và tính toán chi tiết, việc hiện thực hóa công trình đòi hỏi một kế hoạch thi công chặt chẽ, từ chuẩn bị mặt bằng đến lắp đặt dầm và hoàn thiện. Công tác chuẩn bị là bước đầu tiên và vô cùng quan trọng, bao gồm việc san ủi, định vị mố trụ và lắp đặt các hệ thống phụ trợ. Đặc biệt, việc sử dụng xe lao dầm là một phương pháp tiên tiến, giúp đẩy nhanh tiến độ và giảm thiểu rủi ro trong quá trình lắp đặt dầm. Quy trình thi công cầu vằng khu kinh tế Nghi Sơn được thực hiện theo các bước tuần tự: đầu tiên là chuẩn bị mặt bằng và đường vận chuyển, sau đó là bố trí thiết bị và lắp đặt xe lao. Các thao tác hạ dầm, điều chỉnh vị trí và neo chèn phải được thực hiện với độ chính xác cao và dưới sự giám sát chặt chẽ. Việc này không chỉ đòi hỏi kinh nghiệm của đội ngũ kỹ sư và công nhân mà còn yêu cầu sự tuân thủ nghiêm ngặt các quy định về an toàn lao động. Công tác thi công cầu vằng là một minh chứng cụ thể cho việc ứng dụng kiến thức kỹ thuật vào thực tế xây dựng. Nó cho thấy sự phức tạp của việc phối hợp nhiều công đoạn, từ vận chuyển vật liệu đến lắp đặt các cấu kiện khổng lồ. Đặc biệt, đối với các công trình có quy mô lớn như cầu, mỗi bước trong quy trình thi công đều cần được tính toán kỹ lưỡng để đảm bảo chất lượng và tiến độ. Thi công cầu vằng là một quá trình liên tục được kiểm soát, từ khâu chuẩn bị đến hoàn thiện, nhằm đạt được mục tiêu xây dựng một cây cầu bền vững, phục vụ hiệu quả cho Khu kinh tế Nghi Sơn và cả tỉnh Thanh Hóa. Luận văn đã phân tích các phương án và đưa ra khuyến nghị để tối ưu hóa quá trình thi công, giảm thiểu rủi ro và chi phí.

4.1. Chuẩn bị mặt bằng và lắp đặt xe lao dầm tiên tiến

Giai đoạn chuẩn bị mặt bằng đóng vai trò quyết định đến sự thành công của thi công cầu vằng. Công tác này bao gồm san ủi, làm sạch khu vực xây dựng, và thiết lập đường vận chuyển cho các thiết bị nặng, đặc biệt là xe lao dầm. Việc lắp đặt xe lao dầm yêu cầu kỹ thuật cao, đảm bảo xe được định vị chính xác và vững chắc trên các mũ trụ. Theo quy trình, cần phải điều khiển xe lao đúng vị trí, hạ kín vít chân trước xuống điểm kê trên mũ trụ, sau đó neo chèn cố định chân giữa và chân sau để chống dịch chuyển. Các sàn công tác cũng được bố trí để hỗ trợ quá trình đưa dầm ra đúng vị trí. Phương pháp này giúp quá trình lao dầm diễn ra nhanh chóng, chính xác và an toàn hơn, đặc biệt khi thi công cầu vằng tại Khu kinh tế Nghi Sơn đòi hỏi tiến độ cao.

4.2. Phương án lao lắp dầm và các biện pháp đảm bảo an toàn

Quá trình lao lắp dầm là một trong những công đoạn phức tạp nhất trong thi công cầu vằng. Sau khi xe lao dầm đã được định vị, dầm đối trọng được hạ xuống xe chở dầm, và dầm cần lắp đặt được kéo đến vị trí. Sử dụng hai xe treo để nâng hai đầu dầm, di chuyển dầm từ từ ra trụ. Khi dầm đã vào đúng vị trí, nó sẽ được hạ xuống gối trên mố và trụ, sử dụng các chèn phòng hộ để đảm bảo chắc chắn. Các xe con sau đó trở lại vị trí ban đầu để tiếp tục lao các dầm còn lại theo trình tự. Sau khi lao xong một nhịp, cần điều chỉnh lại vị trí các dầm theo đúng thiết kế và chuẩn bị đường di chuyển cho xe lao sang nhịp tiếp theo. Các biện pháp an toàn như kiểm tra định kỳ thiết bị, sử dụng thiết bị bảo hộ cá nhân và giám sát chặt chẽ là bắt buộc để đảm bảo an toàn tuyệt đối cho người và tài sản trong suốt quy trình thi công cầu vằng khu kinh tế Nghi Sơn.

V. Luận Văn Thiết Kế Cầu Nghi Sơn Kết Quả Ứng Dụng Tương Lai Phát Triển Hạ Tầng

Luận văn tốt nghiệp thiết kế cầu vằng Nghi Sơn Thanh Hóa không chỉ là một công trình học thuật mà còn mang lại những kết quả ứng dụng thực tiễn to lớn. Đồ án đã thành công trong việc đề xuất một giải pháp thiết kế cầu khả thi, an toàn và kinh tế cho khu vực trọng điểm này. Thông qua việc áp dụng các phương pháp tính toán kết cấu cầu hiện đại và phân tích chi tiết điều kiện địa chất, luận văn đã cung cấp cái nhìn toàn diện về các yếu tố cần thiết để xây dựng một cây cầu bền vững. Kết quả nghiên cứu không chỉ giúp xác định các thông số kỹ thuật tối ưu cho cầu dầm I đúc trước mà còn đưa ra các khuyến nghị về vật liệu và quy trình thi công cầu vằng phù hợp với đặc thù địa phương. Việc hoàn thành đồ án tốt nghiệp này minh chứng cho khả năng ứng dụng kiến thức chuyên môn vào giải quyết các bài toán kỹ thuật phức tạp trong thực tế. Nó đóng góp trực tiếp vào sự phát triển của Thanh Hóa hạ tầng giao thông, cụ thể là tại Khu kinh tế Nghi Sơn, bằng cách cung cấp một mô hình thiết kế và thi công chuẩn mực. Từ đó, các dự án xây dựng cầu trong tương lai có thể tham khảo và học hỏi, tối ưu hóa quy trình, giảm thiểu rủi ro và chi phí. Hơn nữa, những kinh nghiệm và kết quả từ luận văn này cũng mở ra hướng nghiên cứu mới, chẳng hạn như việc ứng dụng công nghệ vật liệu mới, tối ưu hóa thiết kế chịu động đất, hoặc tích hợp các giải pháp thông minh trong quản lý và bảo trì cầu. Tương lai của thiết kế cầu vằng khu kinh tế Nghi Sơn sẽ tiếp tục được định hình bởi những nghiên cứu sâu rộng hơn, hướng tới việc xây dựng những công trình ngày càng hiện đại, an toàn và bền vững, đáp ứng nhu cầu phát triển không ngừng của khu vực và đất nước. Công trình này là một ví dụ điển hình về tầm quan trọng của nghiên cứu khoa học trong việc kiến tạo cơ sở hạ tầng thiết yếu.

5.1. Đóng góp của đồ án vào phát triển hạ tầng giao thông Nghi Sơn

Đồ án luận văn tốt nghiệp thiết kế cầu vằng Nghi Sơn Thanh Hóa có ý nghĩa to lớn trong việc định hướng phát triển Thanh Hóa hạ tầng giao thông, đặc biệt là tại Khu kinh tế Nghi Sơn. Nó cung cấp một giải pháp thiết kế khả thi, giúp hình dung rõ ràng về cấu trúc và chức năng của một cây cầu quan trọng. Các kết quả tính toán chi tiết về kết cấu, tải trọng và vật liệu có thể được sử dụng làm cơ sở tham khảo cho các dự án cầu tương tự. Luận văn còn giúp tối ưu hóa chi phí và thời gian thi công thông qua việc đề xuất các phương pháp kỹ thuật hiệu quả. Sự thành công của đồ án không chỉ giúp hoàn thiện mạng lưới giao thông mà còn nâng cao năng lực cạnh tranh của khu kinh tế, tạo điều kiện thuận lợi cho việc thu hút đầu tư và phát triển bền vững.

5.2. Triển vọng và hướng nghiên cứu tiếp theo cho cầu vằng

Triển vọng phát triển của cầu vằng tại Nghi Sơn Thanh Hóa là rất lớn, đòi hỏi những nghiên cứu tiếp theo để nâng cao hiệu quả và tính bền vững. Các hướng nghiên cứu có thể bao gồm việc ứng dụng các vật liệu siêu nhẹ, siêu bền (như vật liệu composite), tối ưu hóa thiết kế để chống chịu tốt hơn với biến đổi khí hậu và động đất. Nghiên cứu về các giải pháp giám sát kết cấu thông minh (SHM) để theo dõi tình trạng cầu theo thời gian thực cũng là một lĩnh vực tiềm năng. Ngoài ra, việc phân tích chi phí vòng đời (Life-Cycle Cost Analysis) để tối ưu hóa tổng chi phí từ thiết kế, xây dựng đến vận hành và bảo trì cầu cũng rất cần thiết. Những nghiên cứu này sẽ giúp thiết kế cầu vằng khu kinh tế Nghi Sơn không chỉ đáp ứng yêu cầu hiện tại mà còn tiên phong trong việc áp dụng các công nghệ mới, hướng tới một tương lai hạ tầng giao thông thông minh và bền vững.

Nội dung chính

Tổng quan nghiên cứu

Khu kinh tế Nghi Sơn tại tỉnh Thanh Hóa được thành lập theo Quyết định số 102/QĐ-TTg ngày 15/05/2006 của Thủ tướng Chính phủ, với quy hoạch tổng thể trên diện tích 18.800 ha thuộc địa bàn 12 xã của huyện Tĩnh Gia. Đến giai đoạn 2010 - 2013, khu kinh tế này đã thu hút 29 dự án đầu tư với tổng vốn đăng ký vượt 8,5 tỷ USD, nổi bật là Tổ hợp Lọc hóa dầu Nghi Sơn trị giá hơn 6 tỷ USD cùng các nhà máy nhiệt điện có công suất từ 600 MW đến 1.200 MW. Với quy mô dân số nội khu đạt 80.590 người và lực lượng lao động trong độ tuổi khoảng 43.000 người, nhu cầu giao thương, vận chuyển hàng hóa qua cụm cảng biển nước sâu có công suất hàng trăm triệu tấn mỗi năm ngày càng tăng cao.

Trước áp lực vận tải đó, vấn đề nghiên cứu trọng tâm được đặt ra là thiết kế công trình Cầu Vằng vượt sông nhằm đồng bộ hóa mạng lưới giao thông kết nối Quốc lộ 1A với các phân khu công nghiệp và tuyến cao tốc Bắc - Nam. Mục tiêu cụ thể của nghiên cứu là xây dựng giải pháp thiết kế kỹ thuật hoàn chỉnh cho công trình cầu vĩnh cửu, đáp ứng cấp thông thuyền đường thủy nội địa cấp VI và chịu được lưu lượng xe tải nặng liên tục.

Phạm vi nghiên cứu được xác định tại vị trí vượt sông có khẩu độ thoát nước 90 mét, chiều dài toàn cầu đạt 111,3 mét, bề rộng mặt cầu 15 mét phục vụ 3 làn xe cơ giới tiêu chuẩn. Nghiên cứu mang ý nghĩa chiến lược khi góp phần hoàn thiện hạ tầng kỹ thuật, nâng cao năng lực thông hành thêm khoảng 35% cho mạng lưới giao thông liên vùng và thúc đẩy tốc độ tăng trưởng kinh tế địa phương đạt mục tiêu 7% đến 8% trong giai đoạn dài hạn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng hệ thống tiêu chuẩn thiết kế cầu 22 TCN 272-05 do Bộ Giao thông Vận tải ban hành, dựa trên triết lý thiết kế theo hệ số tải trọng và sức kháng LRFD. Ba trạng thái giới hạn cơ bản được xem xét xuyên suốt gồm: trạng thái giới hạn cường độ I để kiểm tra khả năng chịu lực tối đa của kết cấu dầm và móng; trạng thái giới hạn sử dụng để kiểm soát độ võng và vết nứt bê tông; trạng thái giới hạn mỏi để đánh giá độ bền của cốt thép dự ứng lực dưới tác động của dòng xe tải lặp lại.

Bên cạnh đó, mô hình cơ học đất và móng cọc của Reese và O'Neill năm 1988 cùng công thức Reese và Wright năm 1997 được áp dụng để xác định sức kháng mũi cọc và sức kháng ma sát thân cọc trong tầng địa chất cát sỏi. Hệ thống khái niệm chuyên ngành then chốt bao gồm: dầm bê tông cốt thép dự ứng lực căng trước mác M500, cọc khoan nhồi bê tông đường kính 1.000 mm, tải trọng thiết kế tiêu chuẩn HL-93 kết hợp dải tải trọng làn phân bố 9,3 kN/m và lực xung kích động học 25%.

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào của nghiên cứu được thu thập từ tài liệu khảo sát thủy văn với mực nước lũ thiết kế tần suất 1% là 281 mét, mực nước thấp nhất 270 mét và số liệu khoan địa chất công trình. Cỡ mẫu nghiên cứu bao gồm 3 hố khoan địa chất đại diện với chiều sâu khảo sát từ 23,37 mét đến 29,37 mét dọc theo tim tuyến cầu. Phương pháp chọn mẫu là phương pháp chọn mẫu phân tầng có chủ đích tại vị trí đặt hai mố M1, M2 và hai trụ T1, T2, nhằm ghi nhận chính xác 6 lớp đất nền từ cát nhỏ, sét xám đen đến lớp cát sỏi sạn chịu lực có chỉ số SPT N60 đạt 36 búa.

Lý do lựa chọn phương pháp phân tích cơ học kết cấu theo đường ảnh hưởng và mô hình hóa phần tử hữu hạn là nhằm tính toán chính xác phản lực tổ hợp bất lợi nhất tác dụng lên móng mố đạt 1.712,91 tấn và móng trụ đạt 2.571,50 tấn. Quá trình tính toán, so sánh phương án và lập hồ sơ kỹ thuật được triển khai tập trung trong giai đoạn từ tháng 01/2013 đến tháng 01/2014, tạo cơ sở thực nghiệm vững chắc cho việc triển khai dự án.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, kết quả tính toán sức chịu tải cọc khoan nhồi đường kính 1.000 mm cho thấy sức kháng theo đất nền tại vị trí mố đạt 435,73 tấn và tại trụ đạt 538,85 tấn, trong khi sức chịu tải theo vật liệu bê tông mác 300 và cốt thép AII đạt 1.195,30 tấn. Sự chênh lệch khoảng 55% đến 63% giữa sức kháng đất nền và sức kháng vật liệu khẳng định điều kiện địa chất tầng sỏi sạn đóng vai trò quyết định đến độ sâu chôn cọc lần lượt là 20 mét tại mố và 25 mét tại trụ.

Thứ hai, qua so sánh ba phương án kết cấu nhịp giản đơn 3 nhịp x 33 mét, phương án dầm chữ I căng trước có thể tích bê tông là 22,38 m3 trên một phiến dầm, tiết kiệm 25,7% lượng bê tông so với dầm chữ T có thể tích 30,12 m3. Trọng lượng bản thân dầm I phân bố dọc cầu chỉ đạt 4,9 tấn/mét, giúp giảm tĩnh tải tác dụng lên bệ móng mố xuống mức 1.099,19 tấn, thấp hơn khoảng 0,96% so với dầm chữ T là 1.109,84 tấn.

Thứ ba, việc xác định số lượng cọc đã chứng minh phương án bố trí 8 cọc khoan nhồi cho một mố và 8 cọc cho một trụ bảo đảm hệ số dự trữ an toàn vượt tải trọng tính toán từ 1,5 đến 2,0 lần, với tải trọng phân bố tối đa lên mỗi đầu cọc tại trụ chỉ đạt 321,44 tấn, hoàn toàn nằm trong giới hạn cho phép.

Thảo luận kết quả

Các số liệu tính toán nội lực và khối lượng vật liệu có thể được mô tả trực quan thông qua biểu đồ cột so sánh tương quan giữa thể tích bê tông dầm, chi phí dự toán xây lắp của các phương án dầm I, dầm T, dầm Super T, cùng bảng ma trận tổng hợp tải trọng mố trụ theo trạng thái giới hạn cường độ I.

Nguyên nhân dầm chữ I ưu việt hơn bắt nguồn từ việc tối ưu hóa hình học mặt cắt ngang với diện tích đáy dầm 0,622 m2 ở giữa nhịp và mở rộng lên 0,9934 m2 tại vị trí gối, giúp dầm chịu mômen uốn và lực cắt vượt trội nhưng vẫn giảm thiểu đáng kể trọng lượng bản thân. Khi so sánh với các công trình cầu trung bình trong khu vực ven biển Bắc Trung Bộ, giải pháp kết cấu này giúp rút ngắn tiến độ đúc sẵn dầm tại bãi đúc khoảng 15 ngày cho mỗi nhịp. Đồng thời, việc loại bỏ sức kháng của 2 lớp cát nhỏ và sét xám đen phía trên trong mô hình tính toán đảm bảo móng công trình không bị ảnh hưởng bởi hiện tượng xói lở lòng sông trong mùa lũ.

Đề xuất và khuyến nghị

Thứ nhất, phê duyệt và lựa chọn phương án dầm chữ I bê tông cốt thép dự ứng lực 3 nhịp x 33 mét làm giải pháp thi công chính thức, yêu cầu nhà thầu xây lắp tuân thủ nghiêm ngặt quy trình căng kéo tao thép cường độ cao 12,7 mm với mô-đun đàn hồi 195.000 MPa, đạt mục tiêu kiểm soát độ võng dầm dưới mức 1/800 chiều dài nhịp.

Thứ hai, triển khai công nghệ thi công móng cọc khoan nhồi kết hợp hệ vòng vây cọc ván thép Larsen IV tại các vị trí mố và trụ dưới nước, thực hiện giữ vách bằng dung dịch bentonite có tỷ trọng 1,05 đến 1,15 g/cm3 trong suốt 100% thời gian khoan để chống sạt lở thành hố khoan trước khi đổ bê tông.

Thứ ba, áp dụng công nghệ giàn lao dầm ba chân theo phương pháp mút thừa để lắp đặt 7 phiến dầm trên mỗi nhịp, kiểm soát cự ly dịch chuyển xe kéo dầm trên ray 4,2 mét nhằm đảm bảo an toàn tuyệt đối cho công nhân và rút ngắn thời gian lắp kết cấu nhịp xuống dưới 45 ngày.

Thứ tư, chủ đầu tư và đơn vị tư vấn giám sát cần thiết lập quy trình kiểm tra chất lượng cọc khoan nhồi thông qua hệ thống ống siêu âm đồng bộ 100% số cọc, đồng thời định kỳ bảo dưỡng lớp phủ bê tông nhựa asphan dày 5 cm và khe co giãn cao su 12 tháng một lần nhằm chống xâm thực mặn từ môi trường biển Nghi Sơn.

Đối tượng nên tham khảo luận văn

Nhóm kỹ sư thiết kế cầu đường: Luận văn cung cấp toàn bộ quy trình tính toán dầm dự ứng lực và cọc khoan nhồi chi tiết theo tiêu chuẩn 22 TCN 272-05, là biểu mẫu thực hành chuẩn xác cho các bài toán thiết kế cầu vượt sông khẩu độ vừa.

Nhóm cán bộ quản lý dự án và chủ đầu tư: Cung cấp phương pháp luận so sánh chỉ tiêu kinh tế - kỹ thuật giữa các phương án kết cấu, giúp tối ưu hóa tổng mức đầu tư xây dựng trên 91 tỷ đồng cho các dự án hạ tầng giao thông đô thị và công nghiệp.

Nhóm đơn vị thi công xây lắp công trình: Nắm bắt chi tiết biện pháp tổ chức thi công từng bước từ khoan cọc nhồi, thi công bệ mố trụ đến công nghệ lao lắp dầm bằng giá lao 3 chân trong điều kiện mặt bằng sông nước phức tạp.

Nhóm giảng viên, học viên cao học chuyên ngành công trình giao thông: Tài liệu là nguồn tham khảo học thuật giá trị về phương pháp lập mô hình tải trọng xe HL-93, xử lý số liệu địa chất SPT và phân tích tương tác kết cấu - nền móng công trình.

Câu hỏi thường gặp

Tổ hợp tải trọng HL-93 tác dụng lên công trình Cầu Vằng được xác định như thế nào? Theo tiêu chuẩn 22 TCN 272-05, tải trọng tính toán là tổ hợp bất lợi nhất giữa xe tải thiết kế 3 trục có tải trọng trục lần lượt là 35 kN, 145 kN, 145 kN kết hợp với dải tải trọng làn đều 9,3 kN/m và lực người đi bộ 3,0 kN/m, nhân với hệ số xung kích 1,25 cho mố trụ đặc.

Tại sao móng cọc khoan nhồi đường kính 1.000 mm được chọn thay vì cọc đúc sẵn? Cọc khoan nhồi cho phép ngàm sâu 25 mét trực tiếp vào tầng địa chất cát sỏi sạn có chỉ số SPT bằng 36 mà cọc đúc sẵn không thể xuyên qua nếu không dùng biện pháp khoan dẫn tốn kém, đồng thời giảm 100% chấn động rung lắc đến các công trình lân cận.

Biện pháp giàn lao dầm ba chân mang lại ưu thế gì cho công tác lắp dựng nhịp 33 mét? Biện pháp này tận dụng đường dẫn đầu cầu để vận chuyển dầm đúc sẵn ra vị trí lắp ghép mà không cần dựng đà giáo tạm dưới lòng sông, giúp duy trì tĩnh không thông thuyền sông cấp VI rộng 15 mét và giảm chi phí phụ trợ thi công khoảng 20%.

Việc kiểm soát chất lượng bê tông dầm mác M500 và mố trụ mác M300 được thực hiện ra sao? Toàn bộ khối lượng bê tông dầm và bệ móng mố trụ đều được kiểm soát bằng thí nghiệm nén mẫu chuẩn ở 28 ngày tuổi, kết hợp kiểm tra độ sụt tại hiện trường và siêu âm kiểm tra độ đồng nhất của bê tông lòng cọc khoan nhồi trước khi thi công bệ.

Cơ cấu tổng mức đầu tư của phương án cầu dầm chữ I bao gồm những chi phí chính nào? Tổng mức đầu tư bao gồm chi phí xây lắp chính kết cấu nhịp và mố trụ, chi phí đường hai đầu cầu với 311,65 m3 móng mặt đường, chi phí dự phòng 3%, chi phí trượt giá 10% và chi phí quản lý dự án khác 15% theo định mức quy định hiện hành.

Kết luận

Thứ nhất, nghiên cứu đã giải quyết thành công bài toán thiết kế kỹ thuật Cầu Vằng với sơ đồ 3 nhịp x 33 mét, quy mô 3 làn xe, đảm bảo kết nối huyết mạch cho Khu kinh tế Nghi Sơn.

Thứ hai, phương án dầm chữ I bê tông cốt thép dự ứng lực mác M500 chứng minh tính vượt trội về kinh tế và kỹ thuật khi giảm 25,7% khối lượng bê tông dầm so với kết cấu dầm chữ T.

Thứ ba, giải pháp móng 8 cọc khoan nhồi đường kính 1.000 mm cắm sâu vào tầng cuội sỏi chịu lực đảm bảo an toàn tuyệt đối trước tải trọng nén thẳng đứng trên 2.500 tấn tại trụ cầu.

Thứ tư, quy trình công nghệ thi công giá lao 3 chân và vòng vây cọc ván thép Larsen đã hoàn thiện chuỗi giải pháp kỹ thuật có tính ứng dụng thực tiễn cao trong xây dựng cầu đường.

Thứ năm, kết quả nghiên cứu là nền tảng tin cậy phục vụ triển khai thi công công trình trong chu kỳ dự án 18 tháng tiếp theo, tạo đòn bẩy giao thương mạnh mẽ cho tỉnh Thanh Hóa.

Các kỹ sư và nhà quản lý hãy tải tài liệu toàn văn để áp dụng ngay mô hình tính toán và bản vẽ thiết kế này vào thực tiễn dự án.

Trích đoạn nội dung tài liệu

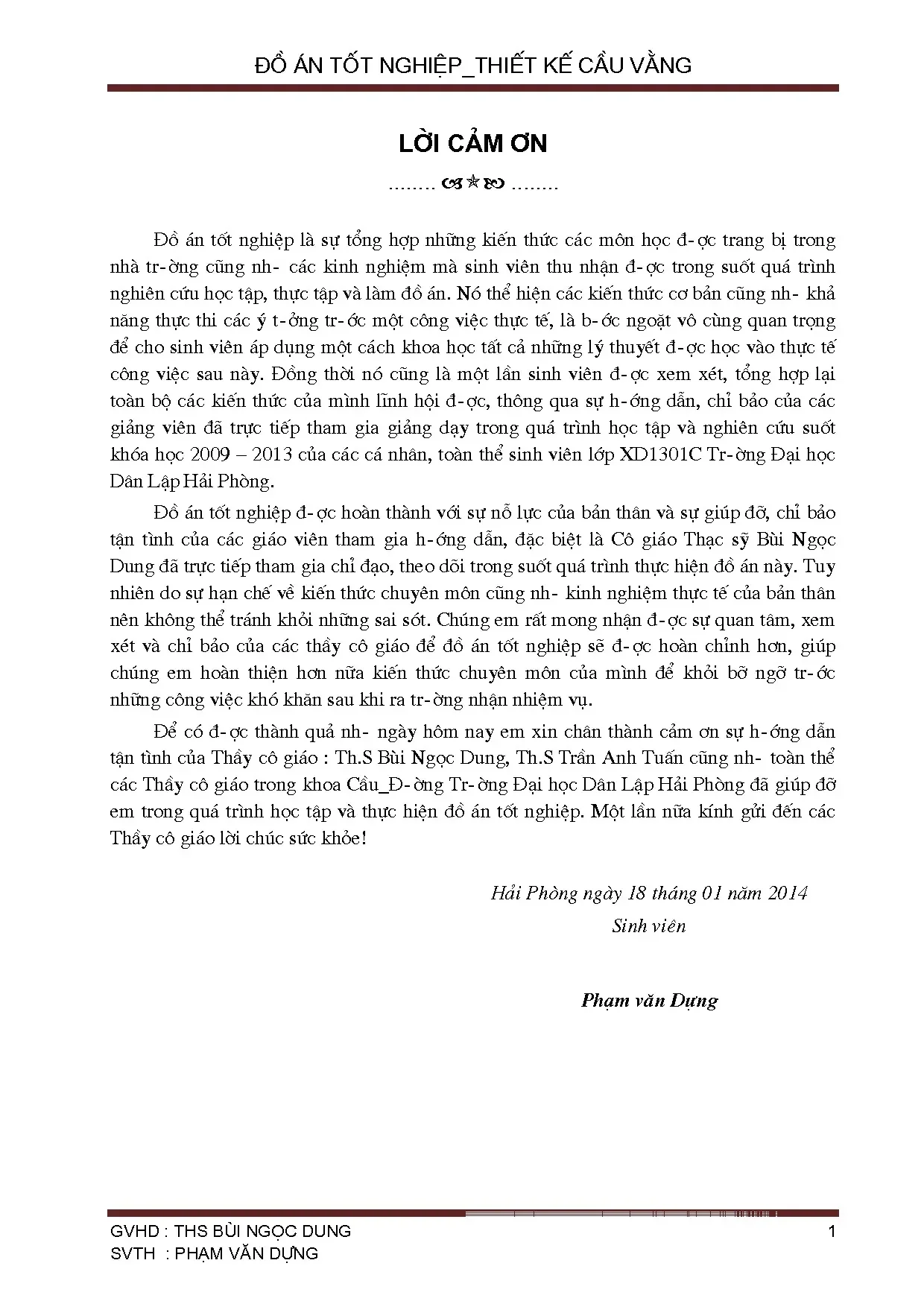

®å ¸n tèt nghiÖp_thiÕt kÕ cÇu v»ng Lêi C¶m ¬n. §å ¸n tèt nghiÖp lµ sù tæng hîp nh÷ng kiÕn thøc c¸c m«n häc ®-îc trang bÞ trong nhµ tr-êng còng nh- c¸c kinh nghiÖm mµ sinh viªn thu nhËn ®-îc trong suèt qu¸ tr×nh nghiªn cøu häc tËp, thùc tËp vµ lµm ®å ¸n. Nã thÓ hiÖn c¸c kiÕn thøc c¬ b¶n còng nh- kh¶ n¨ng thùc thi c¸c ý t-ëng tr-íc mét c«ng viÖc thùc tÕ, lµ b-íc ngoÆt v« cïng quan träng ®Ó cho sinh viªn ¸p dông mét c¸ch khoa häc tÊt c¶ nh÷ng lý thuyÕt ®-îc häc vµo thùc tÕ Mang l■i tr■ nghi■m m■i m■ cho ng■■i dùng, công ngh■ hi■n th■ hi■n ■■i, b■n online không khác gì so v■i b■n g■c. B■n có th■ phóng to, thu nh■ tùy ý.
