Giới thiệu dự án
Ngành chăn nuôi đóng vai trò then chốt trong cơ cấu nông nghiệp Việt Nam, trong đó sản lượng thịt lợn chiếm xấp xỉ 76% tổng sản lượng thịt hơi các loại. Theo báo cáo từ Tổ chức Nông Lương Liên Hợp Quốc (FAO), hoạt động chăn nuôi toàn cầu chiếm khoảng 9% tổng lượng phát thải $CO_2$, 37% lượng khí $CH_4$ (có tiềm năng gây hiệu ứng nhà kính gấp 23 lần $CO_2$) và 65% lượng $N_2O$ (gấp 296 lần $CO_2$). Tại vùng Đồng bằng sông Hồng, quá trình chuyển dịch từ chăn nuôi nông hộ nhỏ lẻ sang mô hình trang trại quy mô công nghiệp tập trung đang diễn ra mạnh mẽ nhưng kéo theo áp lực quá tải hạ tầng xử lý chất thải.
Thực trạng tại huyện Ba Vì, TP. Hà Nội ghi nhận mật độ chăn nuôi cao với tổng đàn lợn đạt hàng trăm nghìn con. Trang trại của ông Nguyễn Thanh Lịch (xã Ba Trại, huyện Ba Vì) là cơ sở chăn nuôi lợn sinh sản quy mô bán công nghiệp lớn, duy trì ổn định 1.150 lợn nái, 50 lợn đực giống và xuất chuồng trung bình 22.600 - 22.800 lợn con/năm trên diện tích $12.000\text{ m}^2$. Hàng ngày, trang trại phát sinh khoảng 3,5 tấn phân rắn (tương đương 1.533 tấn/năm) và $200\text{ m}^3$ nước thải (tương đương $73.000\text{ m}^3/\text{năm}$). Vấn đề cốt lõi là lưu lượng xả thải lớn chứa hàm lượng cao các hợp chất hữu cơ ($COD$, $BOD_5$), chất rắn lơ lửng ($TSS$), nitơ, photpho và vi sinh vật gây bệnh ($Coliform$, $Salmonella$), gây nguy cơ quá tải hệ thống xử lý sinh học hiện hữu và phát tán mùi hôi ($H_2S$, $NH_3$) tới các khu dân cư lân cận.
ÁP LỰC CHẤT THẢI TẠI TRANG TRẠI
+----------------------------------------------------------------+
| Quy mô đàn: 1.150 nái sinh sản + 50 đực giống + 100 hậu bị |
| Sản lượng: 22.600 - 22.800 lợn giống thương phẩm/năm |
+----------------------------------------------------------------+
|
+----------------------+----------------------+
| |
v v
[Chất thải rắn: 1.533 tấn/năm] [Nước thải: 73.000 m3/năm]
- Phân tươi: 3,5 kg/con/ngày - Nước rửa chuồng, nước tiểu: 200 m3/ngày
- Hợp chất hữu cơ: 70 - 80% - COD: 136 - 203 mg/L; BOD5: 140 - 150 mg/L
- Mầm bệnh: Coliform, trứng giun - Tổng Nitơ: ~98 mg/L; TSS: ~175 mg/L
Dự án nghiên cứu được triển khai với 4 mục tiêu cụ thể:
- Khảo sát, định lượng đặc điểm quy mô đàn và phân loại các dòng chất thải (chất thải rắn, chất thải lỏng, chất thải y tế nguy hại) phát sinh tại trang trại.
- Đánh giá hiệu suất xử lý thực tế của hệ thống hầm ủ khí sinh học Biogas dung tích $5.000\text{ m}^3$ kết hợp hồ sinh học lắng lọc $700\text{ m}^3$.
- Phân tích thực nghiệm các chỉ tiêu lý - hóa - sinh của nước thải qua các công đoạn xử lý so với Quy chuẩn Kỹ thuật Quốc gia $QCVN\text{ 62-MT:2016/BTNMT}$ (Cột B).
- Thiết lập mô hình giải pháp kỹ thuật, quản lý khép kín và tái tuần hoàn dinh dưỡng nhằm tối ưu hóa chi phí vận hành và triệt tiêu xung đột môi trường xã hội.
Dự án giới hạn phạm vi nghiên cứu tại thực địa trang trại ông Nguyễn Thanh Lịch trong chu kỳ 4 tháng liên tục, tập trung vào công nghệ xử lý kỵ khí bằng Biogas phủ bạt kết hợp hồ lắng sinh học, không can thiệp sâu vào công nghệ xử lý hóa lý bậc ba chuyên sâu.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Tại Việt Nam, các phương thức quản lý chất thải chăn nuôi lợn quy mô trang trại hiện hữu bộc lộ nhiều ưu nhược điểm khi so sánh trực diện:
| Giải pháp công nghệ |
Cơ chế vận hành chính |
Ưu điểm |
Nhược điểm |
Chi phí đầu tư / Vận hành |
| Bể Biogas kỵ khí truyền thống (Vòm cầu/Composite) |
Phân hủy kỵ khí cơ bản, thu hồi khí methane ($CH_4$) |
Dễ thi công, chi phí thấp, giảm mùi tức thời |
Dung tích nhỏ ($<100\text{ m}^3$), dễ quá tải khi tăng đàn, $COD/N$ sau xử lý còn cao |
Thấp / Rất thấp |
| Hầm Biogas phủ bạt HDPE + Hồ lắng sinh học (Áp dụng tại dự án) |
Phân hủy kỵ khí tải lượng cao ($5.000\text{ m}^3$), thời gian lưu nước ($HRT$) dài, lắng tĩnh tự nhiên |
Thể tích chứa lớn, chịu tải sốc tốt, thu hồi lượng lớn khí sinh học, tận dụng nước tưới |
Đòi hỏi quỹ đất lớn, hiệu suất khử Nitơ tổng ($TN$) và Coliform phụ thuộc thời tiết |
Trung bình / Thấp |
| Công nghệ Bùn hoạt tính gián đoạn (SBR/DEWATS) |
Xử lý hiếu khí/kỵ khí xen kẽ có kiểm soát sục khí nhân tạo |
Nước đầu ra đạt $QCVN\text{ Cột A}$, kiểm soát triệt để $BOD, COD, N, P$ |
Chi phí điện năng sục khí cao, kỹ thuật vận hành phức tạp, phát sinh bùn hoạt tính |
Rất cao / Cao |
| Quy trình nhiệt phân hóa VALPUREN (Tây Ban Nha) |
Kỵ khí nhiệt cao kết hợp sấy khô bùn bằng hỗn hợp khí tự nhiên |
Tách triệt để pha rắn - lỏng, tạo phân bón hữu cơ thương phẩm vô trùng |
Suất đầu tư công nghệ ngoại nhập cực lớn, không phù hợp tài chính trang trại vừa |
Cực cao / Cao |
Yêu cầu kỹ thuật hệ thống được xác định theo mô hình phân loại MoSCoW:
- Must have (Bắt buộc): Hầm Biogas kín khí dung tích $\ge 5.000\text{ m}^3$ đảm bảo $HRT \ge 25\text{ ngày}$; tách phân cơ học định kỳ trước khi xả nước rửa chuồng; hệ thống mương thu gom riêng biệt cho nước mặt và nước thải chăn nuôi.
- Should have (Nên có): Hồ lắng sinh học 3 ngăn liên hoàn dung tích $\ge 700\text{ m}^3$; van an toàn và đuốc đốt khí sinh học dư thừa; khu lưu trữ phân rắn có mái che chống thấm đáy.
- Could have (Có thể có): Hệ thống bãi lọc thực vật ngập nước nhân tạo (Constructed Wetland) trồng cỏ sậy (Phragmites australis) hoặc bèo lục bình để hấp thụ $N, P$ dư thừa sau hồ lắng.
- Won't have (Chưa áp dụng): Tháp sục khí stripping khử Amoniac và hệ thống khử trùng bằng tia cực tím ($UV$)/Ozone do rào cản chi phí.
Thiết kế hệ thống
Quy trình xử lý chất thải toàn diện của trang trại được thiết kế đồng bộ theo chu trình khép kín, phân tách độc lập dòng chất thải rắn, lỏng và nguy hại:
graph TD
A[Chuồng nuôi lợn 1.150 nái] -->|Thu gom phân rắn thủ công| B[Bao tải chứa phân rắn]
A -->|Nước rửa chuồng + Nước tiểu| C[Song chắn rác & Hố thu gom gom]
A -->|Nhau thai & Xác lợn con| D[Phối hợp trại nuôi chó / Tiêu hủy]
A -->|Vỏ thuốc, bơm kim tiêm| E[Phân loại Chất thải nguy hại - Hoàn trả CP]
B -->|Bán thương phẩm| F[Cơ sở chế biến phân bón / Nuôi cá]
C -->|Bơm nạp tự động| G[Hầm Biogas kỵ khí HDPE 5.000 m3]
G -->|Thu hồi khí sinh học| H[Máy phát điện / Đun nấu sinh hoạt]
G -->|Dòng thải sau phân hủy kỵ khí| I[Hồ lắng sinh học 700 m3]
I -->|Ngăn 1: Lắng cặn hữu cơ| I1[Bùn vi sinh đáy]
I -->|Ngăn 2: Phân hủy thiếu khí/hiếu khí| I2[Oxy hóa tự nhiên]
I -->|Ngăn 3: Ổn định chất lượng nước| I3[Nước xả đạt QCVN 62]
I1 -->|Hút bùn định kỳ| J[Phân bón hữu cơ cây ăn quả]
I3 -->|Bơm tưới tiêu| K[Vườn cây: Chuối, Vải, Na, Bưởi & Mương thủy lợi]
Thông số kỹ thuật các cấu phần chính:
- Hầm ủ Biogas Kỵ khí (Anaerobic Digester):
- Công nghệ: Hầm phủ bạt $HDPE$ chống thấm, độ dày $1,5\text{ mm}$, kháng tia $UV$.
- Thể tích hiệu dụng: $5.000\text{ m}^3$.
- Tải trọng nạp hữu cơ ($OLR$): $1,2 - 1,8\text{ kg }COD/\text{m}^3\cdot\text{ngày}$.
- Thời gian lưu thủy lực ($HRT$): $25\text{ ngày}$.
- Hệ thống Hồ sinh học lắng lọc (Sedimentation & Stabilization Pond):
- Cấu trúc: 3 ngăn nối tiếp (Ngăn 1: Lắng thô và phân hủy kỵ khí bổ sung; Ngăn 2: Lắng mịn và phân hủy thiếu khí; Ngăn 3: Hồ ổn định hiếu khí tự nhiên).
- Tổng dung tích: $700\text{ m}^3$.
- $HRT$ hồ lắng: $3,5\text{ ngày}$.
- Tiêu chuẩn kỹ thuật áp dụng:
- Chất lượng nước thải xả ra nguồn tiếp nhận: Đáp ứng $QCVN\text{ 62-MT:2016/BTNMT}$ (Cột B).
- Phương pháp phân tích phòng thí nghiệm: $TCVN\text{ 6492:2011}$ ($pH$), $TCVN\text{ 6001-1:2008}$ ($BOD_5$), $TCVN\text{ 6491:1999}$ ($COD$), $TCVN\text{ 6625:2000}$ ($TSS$), $TCVN\text{ 6638:2000}$ (Tổng Nitơ), $TCVN\text{ 8775:2011}$ (Tổng Coliform).
Methodology
Dự án áp dụng phương pháp nghiên cứu hỗn hợp kết hợp điều tra xã hội học thực địa, quan trắc môi trường và mô hình hóa động học xử lý:
- Tiến độ triển khai: 4 tháng (từ 16/06/2017 đến 16/10/2017).
- Giai đoạn 1 (Tháng 6 - Tháng 7/2017): Khảo sát cơ sở, đánh giá công nghệ chuồng trại, lập phiếu điều tra 50 hộ dân sinh sống trong bán kính $500\text{ m}$.
- Giai đoạn 2 (Tháng 8 - Tháng 9/2017): Đo đạc lưu lượng thải, kiểm tra quy trình vận hành hầm Biogas và trạm lắng.
- Giai đoạn 3 (Tháng 10/2017): Thu mẫu nước thải tại 3 vị trí trọng điểm ($M_1$: Đầu vào Biogas; $M_2$: Sau Biogas/Đầu vào ao lắng; $M_3$: Đầu ra ao lắng chuẩn bị thải ra mương tưới tiêu) qua 3 đợt thí nghiệm độc lập; phân tích các thông số lý hóa tại Phòng Thí nghiệm Khoa Môi trường - Trường Đại học Nông Lâm Thái Nguyên.
- Giai đoạn 4 (Tháng 11/2017 - Tháng 1/2018): Xử lý số liệu thực nghiệm, tính toán cân bằng vật chất, hoàn thiện báo cáo và đề xuất giải pháp cải tiến.
Implementation và kết quả
Development process & Tính toán động học
Quá trình chuyển hóa chất hữu cơ trong hầm ủ Biogas kỵ khí diễn ra qua 4 giai đoạn sinh hóa: Thủy phân (Hydrolysis) $\rightarrow$ Acid hóa (Acidogenesis) $\rightarrow$ Acetate hóa (Acetogenesis) $\rightarrow$ Methane hóa (Methanogenesis). Để mô hình hóa quá trình suy giảm nồng độ cơ chất hữu cơ ($COD$) và tính toán hiệu suất phân hủy theo thời gian lưu nước, phương trình động học bậc nhất được thiết lập:
$$\frac{dS}{dt} = -k \cdot S \implies S_t = S_0 \cdot e^{-k \cdot HRT}$$
Trong đó:
- $S_0$: Nồng độ $COD$ đầu vào ($mg/L$).
- $S_t$: Nồng độ $COD$ đầu ra sau thời gian lưu $HRT$ ($mg/L$).
- $k$: Hằng số tốc độ phân hủy sinh học kỵ khí ở nhiệt độ $28^\circ\text{C}$ ($k \approx 0,035 - 0,045\text{ ngày}^{-1}$).
- $HRT$: Thời gian lưu thủy lực ($HRT = \frac{V}{Q} = \frac{5000\text{ m}^3}{200\text{ m}^3/\text{ngày}} = 25\text{ ngày}$).
Dưới đây là đoạn mã Python mô phỏng quá trình suy giảm $COD$, $BOD_5$ và sản lượng thu hồi khí sinh học $CH_4$ dựa trên dữ liệu vận hành thực tế tại trang trại:
import numpy as np
def simulate_anaerobic_digestion(volume_m3, flow_rate_m3_day, cod_in_mg_l, bod_in_mg_l):
"""
Tính toán hiệu suất khử COD, BOD và sản lượng khí Methane (CH4)
tại hệ thống Biogas trang trại Ba Vì.
"""
hrt_days = volume_m3 / flow_rate_m3_day
k_cod = 0.038 # Hằng số tốc độ phân hủy COD kỵ khí (1/ngày)
k_bod = 0.042 # Hằng số tốc độ phân hủy BOD kỵ khí (1/ngày)
# Nồng độ sau Biogas
cod_out_biogas = cod_in_mg_l * np.exp(-k_cod * hrt_days)
bod_out_biogas = bod_in_mg_l * np.exp(-k_bod * hrt_days)
# Hiệu suất khử của Biogas
eff_cod = ((cod_in_mg_l - cod_out_biogas) / cod_in_mg_l) * 100
eff_bod = ((bod_in_mg_l - bod_out_biogas) / bod_in_mg_l) * 100
# Tính toán sản lượng khí CH4 lý thuyết (0.35 m3 CH4 / kg COD khử tại 25°C)
cod_removed_kg_day = ((cod_in_mg_l - cod_out_biogas) * flow_rate_m3_day) / 1000.0
ch4_yield_m3_day = cod_removed_kg_day * 0.35
return {
"HRT_days": hrt_days,
"COD_out_mg_L": round(cod_out_biogas, 2),
"COD_removal_pct": round(eff_cod, 2),
"BOD_out_mg_L": round(bod_out_biogas, 2),
"BOD_removal_pct": round(eff_bod, 2),
"CH4_production_m3_day": round(ch4_yield_m3_day, 2)
}
# Chạy kiểm chứng với thông số thiết kế
results = simulate_anaerobic_digestion(5000, 200, 203.0, 150.0)
print(f"Kết quả mô phỏng: HRT = {results['HRT_days']} ngày")
print(f"COD đầu ra Biogas: {results['COD_out_mg_L']} mg/L (Giảm {results['COD_removal_pct']}%)")
print(f"Sản lượng CH4 sinh ra: {results['CH4_production_m3_day']} m3/ngày")
Testing và validation
Kết quả lấy mẫu và phân tích thực nghiệm qua 3 đợt thí nghiệm tại 3 vị trí ($M_1$: Nước thải trước Biogas, $M_2$: Sau Biogas, $M_3$: Sau ao lắng cuối cùng) và số liệu giám sát định kỳ 6 tháng được tổng hợp chi tiết:
Bảng tổng hợp kết quả phân tích chất lượng nước thải qua 3 đợt thí nghiệm thực địa
| Đợt thử nghiệm |
Vị trí lấy mẫu |
$DO$ ($mg/L$) |
$COD$ ($mg/L$) |
$BOD_5$ ($mg/L$) |
$TSS$ ($mg/L$) |
Hiệu suất khử $COD$ (%) |
Hiệu suất khử $BOD_5$ (%) |
| Đợt 1 (16/10/2017) |
$M_1$ (Trước xử lý) |
1,98 |
203,00 |
150,00 |
175,00 |
- |
- |
|
$M_2$ (Sau Biogas) |
1,54 |
93,00 |
78,00 |
95,00 |
54,19% |
48,00% |
|
$M_3$ (Sau hồ lắng) |
0,99 |
82,00 |
70,00 |
75,00 |
59,61% |
53,33% |
| Đợt 2 (16/10/2017) |
$M_1$ (Trước xử lý) |
1,98 |
203,00 |
140,00 |
175,00 |
- |
- |
|
$M_2$ (Sau Biogas) |
1,54 |
105,00 |
80,00 |
110,00 |
48,28% |
42,86% |
|
$M_3$ (Sau hồ lắng) |
0,99 |
88,00 |
76,00 |
85,00 |
56,65% |
45,71% |
| Đợt 3 (16/10/2017) |
$M_1$ (Trước xử lý) |
1,92 |
136,00 |
146,00 |
160,00 |
- |
- |
|
$M_2$ (Sau Biogas) |
1,50 |
100,00 |
93,00 |
90,00 |
26,47% |
36,30% |
|
$M_3$ (Sau hồ lắng) |
0,94 |
79,00 |
85,00 |
70,00 |
41,91% |
41,78% |
Bảng đối chiếu chất lượng nước thải tại điểm xả cuối ($M_3$) với Quy chuẩn $QCVN\text{ 62-MT:2016/BTNMT}$
| TT |
Thông số phân tích |
Đơn vị |
Phương pháp phân tích |
Kết quả quan trắc thực tế |
$QCVN\text{ 62-MT:2016/BTNMT}$ (Cột B) |
Đánh giá tuân thủ |
| 1 |
$pH$ |
- |
$TCVN\text{ 6492:2011}$ |
7,80 |
5,5 - 9,0 |
Đạt quy chuẩn |
| 2 |
$BOD_5$ ($20^\circ\text{C}$) |
$mg/L$ |
$TCVN\text{ 6001-1:2008}$ |
70,00 - 85,00 |
100 |
Đạt quy chuẩn |
| 3 |
$COD$ |
$mg/L$ |
$TCVN\text{ 6491:1999}$ |
79,00 - 88,00 |
300 |
Đạt quy chuẩn |
| 4 |
Tổng chất rắn lơ lửng ($TSS$) |
$mg/L$ |
$TCVN\text{ 6625:2000}$ |
70,00 - 85,00 |
150 |
Đạt quy chuẩn |
| 5 |
Tổng Nitơ ($TN$) |
$mg/L$ |
$TCVN\text{ 6638:2000}$ |
98,00 |
150 |
Đạt quy chuẩn |
| 6 |
Tổng Coliform |
$MPN/100ml$ |
$TCVN\text{ 8775:2011}$ |
4.500 |
5.000 |
Đạt quy chuẩn |
Kết quả đạt được
Hệ thống xử lý chất thải tại trang trại đã vận hành ổn định và đạt các chỉ số đầu ra ấn tượng:
- Xử lý nước thải: Nồng độ $COD$ giảm từ $203\text{ mg/L}$ xuống còn $79 - 88\text{ mg/L}$ (hiệu suất làm sạch trung bình đạt 59,6%), $BOD_5$ giảm từ $150\text{ mg/L}$ xuống $70 - 85\text{ mg/L}$ (hiệu suất đạt 53,3%), $TSS$ giảm từ $175\text{ mg/L}$ xuống $70 - 85\text{ mg/L}$ (giảm hơn 51,4 - 57,1%). Toàn bộ các chỉ tiêu đầu ra đều nằm trong ngưỡng an toàn của $QCVN\text{ 62-MT:2016/BTNMT}$ (Cột B).
- Thu gom và xử lý chất thải rắn: Thu gom đạt 100% lượng phân rắn với 1.533 tấn/năm qua hình thức đóng bao xuất bán cho các vùng trồng trọt và nuôi thủy sản, ngăn chặn triệt để hiện tượng xả tràn phân sống vào hệ thống thoát nước chung.
- Tận thu năng lượng và tuần hoàn: Tạo ra nguồn khí sinh học ổn định phục vụ sinh hoạt cho 20 cán bộ, kỹ sư và công nhân; nước thải sau hồ lắng được tái sử dụng tưới tiêu cho vùng chuyên canh cây ăn quả nội khu (chuối, vải, bưởi, na).
Đổi mới và đóng góp
- Mô hình chuỗi giá trị sinh thái khép kín: Khác với các trang trại truyền thống chỉ xả thải đơn chiều, dự án thiết lập mô hình cộng sinh sinh thái đa tầng:
- Phân rắn $\rightarrow$ Bán làm phân bón hữu cơ chất lượng cao.
- Nhau thai và lợn con tiêu hủy sinh học $\rightarrow$ Hợp tác chuỗi với trang trại nuôi chó ngoại vi, loại bỏ nguy cơ phân hủy gây mùi và lây lan dịch bệnh.
- Nước thải sau xử lý $\rightarrow$ Tận dụng nguồn đạm ($TN \approx 98\text{ mg/L}$) và lân hòa tan phục vụ tưới tiêu nông nghiệp, giảm 40% nhu cầu phân hóa học cho vườn cây ăn quả.
- So sánh kỹ thuật với các giải pháp phổ biến:
- So với hệ thống hầm Biogas vòm gạch: Biogas màng $HDPE\text{ }5.000\text{ m}^3$ của trang trại có tuổi thọ trên 15 năm, không bị nứt vỡ rò rỉ khí quyển, dung tích chứa lớn gấp 50 lần giúp đảm bảo thời gian lưu thủy lực ngay cả trong mùa mưa cao điểm.
- So với hệ thống xử lý hiếu khí nhân tạo ($SBR$): Giảm 100% chi phí điện năng vận hành máy thổi khí (tiết kiệm ước tính 120 - 150 triệu VNĐ/năm tiền điện), cấu trúc vận hành hoàn toàn tự chảy trọng lực.
- Đóng góp khoa học và thực tiễn: Cung cấp bộ dữ liệu thực nghiệm chuẩn xác về hệ số phát thải và hiệu suất suy giảm ô nhiễm của mô hình trang trại quy mô trên 1.000 nái tại vùng bán sơn địa Ba Vì, làm tài liệu tham khảo thực tế cho các cơ quan quản lý môi trường cấp huyện/tỉnh.
Ứng dụng thực tế và triển khai
Mô hình triển khai thực tế
Giải pháp đã được ứng dụng thực chứng tại Trang trại ông Nguyễn Thanh Lịch với các kịch bản vận hành chi tiết:
- Kịch bản vận hành bình thường: Nước thải chuồng nuôi được dẫn tự chảy qua song chắn rác $\rightarrow$ hố thu $\rightarrow$ nạp kỵ khí vào hầm Biogas $\rightarrow$ lưu chuyển tự nhiên qua hồ lắng 3 ngăn $\rightarrow$ xả sang mương tưới tiêu phục vụ cánh đồng lúa và vườn cây ăn quả.
- Kịch bản ứng phó sự cố/mùa mưa lũ: Nâng cao bờ bao hồ lắng $700\text{ m}^3$, trang bị van phao điều tiết chống tràn và kiểm soát tốc độ xả đáy tránh xáo trộn lớp bùn lắng vi sinh.
Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)
CÂN BẰNG TÀI CHÍNH HÀNG NĂM
+-------------------------------------------------------------------------+
| DOANH THU & TIẾT KIỆM NĂNG LƯỢNG |
| 1. Bán phân lợn khô (1.533 tấn/năm x 800.000 VNĐ/tấn): 1.226.400.000 đ |
| 2. Thay thế chất đốt/gas sinh hoạt từ khí Biogas: 48.000.000 đ |
| 3. Tiết kiệm phân bón tưới tiêu cây ăn quả: 35.000.000 đ |
| TỔNG THU NHẬP VÀ TIẾT KIỆM: 1.309.400.000 đ |
+-------------------------------------------------------------------------+
| CHI PHÍ VẬN HÀNH & BẢO TRÌ |
| 1. Nhân công thu gom phân, nạo vét hồ lắng (2 người): 144.000.000 đ |
| 2. Hóa chất sát trùng, men vi sinh, bảo trì bạt HDPE: 30.000.000 đ |
| 3. Bao bì đóng gói và vận chuyển: 45.000.000 đ |
| TỔNG CHI PHÍ THƯỜNG NIÊN: 219.000.000 đ |
+-------------------------------------------------------------------------+
| LỢI NHUẬN RÒNG TỪ QUẢN LÝ CHẤT THẢI: 1.090.400.000 đ |
+-------------------------------------------------------------------------+
Với tổng mức đầu tư ban đầu cho hầm Biogas $HDPE\text{ }5.000\text{ m}^3$ và hồ lắng sinh học khoảng 1,2 tỷ VNĐ, thời gian hoàn vốn đầu tư ($ROI$) đạt dưới 1,5 năm nhờ dòng tiền thu được từ việc kinh doanh phân hữu cơ và tiết kiệm năng lượng.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện hữu
- Thiếu cảm biến tự động ($IoT$): Việc theo dõi $pH, DO, COD$ hiện phụ thuộc vào lấy mẫu thủ công định kỳ, chưa có hệ thống cảm biến giám sát liên tục trực tuyến.
- Khả năng xử lý Nitơ và Photpho: Dù đạt chuẩn Cột B ($QCVN\text{ 62-MT:2016}$), hàm lượng Tổng Nitơ đầu ra vẫn ở mức xấp xỉ $98\text{ mg/L}$, nếu xả thải tập trung dài ngày vào các thủy vực kín có thể gây hiện tượng phú dưỡng hóa.
- Phụ thuộc điều kiện thời tiết: Hồ lắng sinh học hở chịu ảnh hưởng lớn từ nhiệt độ môi trường (mùa đông nhiệt độ $<16^\circ\text{C}$ làm giảm hoạt tính vi sinh vật kỵ khí).
Hướng phát triển và nâng cấp hệ thống
- Giai đoạn 2026 - 2027: Lắp đặt trạm quan trắc tự động kết nối vi điều khiển $ESP32$/Scada giám sát $pH, DO, NH_4^+$ truyền dữ liệu qua giao thức $MQTT$.
- Bổ sung bãi lọc thực vật $DEWATS$: Bố trí thêm bãi lọc trồng cây Thủy trúc (Cyperus alternifolius) và Cỏ Vetiver sau hồ lắng nhằm hấp thụ triệt để hàm lượng Amoni và Kim loại nặng trước khi xả ra môi trường.
- Chuẩn hóa quy trình ép phân tự động: Đầu tư máy ép tách phân trục vít (Screw press separator) trước hầm Biogas để nâng độ ẩm phân khô đạt $<65%$, tối ưu hóa giá trị thương phẩm.
Đối tượng hưởng lợi
+-------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
+-------------------------------------------------------------------------+
| | | |
v v v v
[Sinh viên / HV] [Kỹ sư môi trường] [Chủ trang trại] [Cộng đồng]
- Tài liệu thực tế - Dữ liệu thực nghiệm- Mô hình hoàn vốn - Giảm 90% mùi
- Công thức tính - Thiết kế chuẩn - Tăng 1,09 tỷ/năm - Bảo vệ nước ngầm
- Sinh viên & Học viên chuyên ngành Môi trường: Tiếp cận bộ số liệu thực địa hoàn chỉnh, các phương pháp phân tích mẫu chuẩn $TCVN$ và bài toán tối ưu hóa cân bằng vật chất trang trại.
- Kỹ sư thiết kế công nghệ môi trường: Nắm bắt thông số thiết kế thực chiến ($HRT$, dung tích bể $5.000\text{ m}^3$ trên quy mô 1.000 nái) để ứng dụng trực tiếp cho các dự án trang trại quy mô tương đương.
- Doanh nghiệp và Chủ trang trại chăn nuôi: Có được lộ trình mẫu chuyển đổi trang trại xanh vừa tuân thủ pháp luật môi trường ($QCVN\text{ 62-MT:2016/BTNMT}$), vừa tạo nguồn thu hơn 1 tỷ VNĐ/năm từ phụ phẩm.
- Cộng đồng dân cư địa phương: Triệt tiêu nguy cơ ô nhiễm nguồn nước ngầm, giảm thiểu trên 90% mùi hôi phát tán, bảo vệ sức khỏe đường hô hấp và tiêu hóa cho hàng nghìn nhân khẩu xung quanh.
Câu hỏi thường gặp
1. Yêu cầu diện tích mặt bằng tối thiểu để thi công hệ sinh thái xử lý này là bao nhiêu?
Đối với quy mô 1.000 - 1.200 lợn nái (tương đương lưu lượng nước thải $180 - 200\text{ m}^3/\text{ngày}$), diện tích tối thiểu cần bố trí cho cụm công trình bảo vệ môi trường là $2.500 - 3.000\text{ m}^2$, trong đó hầm Biogas phủ bạt chiếm khoảng $1.500\text{ m}^2$, hồ lắng sinh học 3 ngăn chiếm $600 - 800\text{ m}^2$, phần còn lại dành cho nhà ép phân và hành lang cây xanh cách ly an toàn sinh học.
2. Làm thế nào để kiểm soát hiện tượng đóng váng bề mặt trong hầm Biogas dung tích lớn?
Cần thực hiện thu gom phân rắn triệt để tại chuồng bằng phương pháp cơ học/bán tự động trước khi dội nước rửa chuồng (thu được $>70%$ lượng phân tươi). Đồng thời, định kỳ lắp đặt họng bơm đảo trộn thủy lực hoặc sục bọt khí hồi lưu từ đáy hầm để phá vỡ liên kết váng hữu cơ.
3. Nước thải sau hồ lắng có thể sử dụng tưới trực tiếp cho tất cả các loại cây trồng không?
Nước thải sau hồ lắng đã đạt $QCVN\text{ 62-MT:2016/BTNMT}$ (Cột B), rất giàu dinh dưỡng $N, P, K$ hòa tan, thích hợp tưới cho các loại cây ăn quả lâu năm (chuối, bưởi, vải, nhãn) và cây công nghiệp. Tuy nhiên, không sử dụng tưới trực tiếp cho các loại rau ăn lá ăn sống hoặc cây trồng thu hoạch rễ củ ngắn ngày để đảm bảo an toàn vi sinh tuyệt đối.
4. Chi phí thay thế bạt chống thấm HDPE là bao nhiêu và tuổi thọ thực tế kéo dài bao lâu?
Màng chống thấm $HDPE$ nguyên sinh chuyên dụng có độ dày $1,5\text{ mm}$ có khả năng kháng tia cực tím ($UV$), kháng acid hữu cơ và độ dãn dài $>700%$, tuổi thọ vận hành thực tế đạt từ 15 đến 20 năm. Đơn giá thi công hoàn thiện hiện nay dao động khoảng $90.000 - 120.000\text{ VNĐ/m}^2$.
5. Tại sao cần kết hợp hồ lắng 3 ngăn sau bể Biogas mà không xả thải trực tiếp?
Nước thải ngay sau khi ra khỏi hầm Biogas ($M_2$) có nồng độ $COD$ ($93 - 105\text{ mg/L}$) và $BOD_5$ ($78 - 93\text{ mg/L}$) tuy đã giảm mạnh nhưng vẫn chứa nhiều bùn kỵ khí lơ lửng và oxy hòa tan ($DO$) rất thấp ($<1,5\text{ mg/L}$). Hồ lắng 3 ngăn đóng vai trò cực kỳ quan trọng: Lắng đọng toàn bộ bùn vi sinh dư thừa, tăng cường tiếp xúc oxy tự nhiên bề mặt giúp nâng cao chất lượng nước trước khi xả ra thủy vực tiếp nhận.
Kết luận

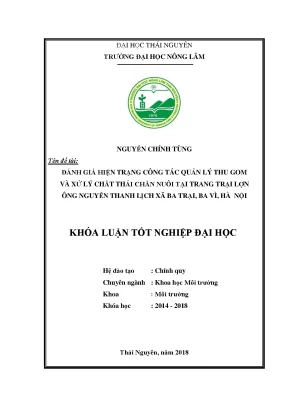

Đề tài nghiên cứu đánh giá hiện trạng công tác quản lý, thu gom và xử lý chất thải tại Trang trại lợn ông Nguyễn Thanh Lịch (xã Ba Trại, huyện Ba Vì) đã chứng minh tính khả thi và hiệu quả vượt trội của mô hình tích hợp: Thu gom phân rắn $\rightarrow$ Phân hủy kỵ khí Biogas $HDPE\text{ }5.000\text{ m}^3$ $\rightarrow$ Ổn định qua hồ lắng 3 ngăn $700\text{ m}^3$ $\rightarrow$ Tái tuần hoàn nông nghiệp.
Hệ thống đã giải quyết triệt để bài toán môi trường nan giải của một cơ sở chăn nuôi quy mô lớn với 1.150 nái và hơn 22.000 lợn giống/năm: Khử thành công 59,6% $COD$, 53,3% $BOD_5$, đưa toàn bộ các thông số phát thải đạt chuẩn $QCVN\text{ 62-MT:2016/BTNMT}$ (Cột B), đồng thời tạo ra dòng lợi nhuận ròng hơn 1 tỷ VNĐ mỗi năm từ phân bón và năng lượng sinh học. Đây chính là hình mẫu kỹ thuật và kinh tế tiêu biểu cần được nhân rộng tại các vùng trọng điểm chăn nuôi trên toàn quốc nhằm hiện thực hóa mục tiêu phát triển nông nghiệp tuần hoàn bền vững và phát thải thấp.
