Giới thiệu dự án

Dự án nghiên cứu và phục dựng lịch sử kỹ thuật Tuyến đường sắt răng cưa Tháp Chàm – Đà Lạt (1898 – 1945) tái hiện một trong hai tuyến đường sắt răng cưa leo núi hiểm trở và độc đáo bậc nhất thế giới (cùng với tuyến Furka-Oberalp tại Thụy Sỹ). Được khởi thảo trong Chương trình Khai thác Thuộc địa năm 1898 của Toàn quyền Đông Dương Paul Doumer, công trình này đại diện cho đỉnh cao kỹ thuật công chính thế kỷ XX khi chinh phục độ cao từ 0m lên 1.550m trên cao nguyên Lâm Viên.

       [Ga Tháp Chàm] (Km 0+000, Độ cao: ~0m)
              │ (Đoạn 1: Đường bằng - Adhesion Rail, 38km)
              ▼
       [Ga Sông Pha / Krongpha] (Km 40+592, Độ cao: 186m)
              │ ═╡ RĂNG CƯA ĐOẠN 1 (Abt Rack: 9km, Dốc max: 120‰) ╞═
              ▼
       [Ga Eo Gió / Bellevue] (Km 50+522, Độ cao: 991m)
              │ (Đường bằng, 5.1km)
              ▼
       [Ga Đơn Dương / Dran] (Km 55+671, Độ cao: 1.018m)
              │ ═╡ RĂNG CƯA ĐOẠN 2 (Abt Rack: 4km, Dốc max: 115‰) ╞═
              ▼
       [Ga Trạm Hành / Arbre Broyé] (Km 61+450, Độ cao: 1.514m)
              │ (Đường bằng + 5 Hầm xuyên núi, 11km)
              ▼
       [Ga Cầu Đất / Entrerays] (Km 65+937, Độ cao: 1.470m)
              │ (Đường bằng, 6.5km)
              ▼
       [Ga Đa Thọ / Trạm Bò] (Km 72+511, Độ cao: 1.402m)
              │ ═╡ RĂNG CƯA ĐOẠN 3 (Abt Rack: 2km, Dốc max: 55‰) ╞═
              ▼
       [Ga Trại Mát] (Km 77+450, Độ cao: 1.488m)
              │ (Đoạn ray dính thông thường, 6.6km)
              ▼
       [Ga Đà Lạt] (Km 84+084, Độ cao: 1.550m)

Problem Statement

Vào cuối thế kỷ XIX, việc tiếp cận cao nguyên Lâm Viên hoàn toàn phụ thuộc vào đường mòn xuyên rừng nhiệt đới hiểm trở. Thời gian di chuyển kéo dài từ nhiều ngày đến hàng tuần bằng phu khiêng kiệu hoặc ngựa thồ, với tỷ lệ tử vong do sốt rét rừng (malaria) và địa hình chia cắt lên tới hơn 20%. Nhu cầu xây dựng một trung tâm điều dưỡng ôn đới và thủ phủ liên bang đòi hỏi một giải pháp giao thông tải trọng lớn, vận hành liên tục trong mọi điều kiện thời tiết, vượt qua vách núi dựng đứng có độ dốc vượt quá giới hạn ma sát bám thông thường ($>40‰$).

Project Objectives

  1. Khảo sát và tái lập toàn diện thông số kỹ thuật: Phân tích 84,084 km chiều dài tuyến, bao gồm 15 km ray răng cưa hệ thống Abt ba tầng bánh răng trên khổ đường 1.000 mm.
  2. Giải mã cấu trúc hạ tầng cơ sở: Khảo sát chi tiết 5 hầm xuyên núi (tổng chiều dài ~1.000m), hệ thống cầu thép vượt sông Phan Rang và các tường chắn taluy đá hộc.
  3. Phân tích cơ chế vận hành động lực học: Làm rõ nguyên lý hoạt động của đầu máy hơi nước lưỡng dụng (Adhesion/Rack Locomotive) dòng HG 4/4 và HG 3/3 do xưởng SLM Winterthur chế tạo.
  4. Định lượng dữ liệu vận tải lịch sử: Thống kê lưu lượng hành khách, khối lượng hàng hóa và biểu đồ chạy tàu giai đoạn 1914 – 1945 dựa trên tài liệu lưu trữ gốc của Phông Tòa Khâm sứ Trung Kỳ (RSA).
  5. Đánh giá giá trị di sản và đề xuất giải pháp kỹ thuật: Cung cấp cơ sở khoa học cho dự án khôi phục tuyến đường sắt phục vụ du lịch di sản trong kỷ nguyên số.

Solution Approach & Justification

Đề tài áp dụng phương pháp nghiên cứu liên ngành giữa Sử học kinh tế - kỹ thuật (History of Technology), Kỹ thuật đường sắt công chính (Railway Engineering) và Phân tích định lượng dữ liệu lịch sử (Historical Data Analytics). Việc lựa chọn công nghệ răng cưa Abt 2-3 thanh răng so le được chứng minh là giải pháp duy nhất khả thi vào thời điểm 1898 để vượt đèo dốc $120‰$ mà không cần mở rộng bán kính cua hình móng ngựa tốn kém.

Expected Outcomes & Measurable Metrics

  • Tập dữ liệu kỹ thuật hoàn chỉnh: Bản vẽ và thông số 12 nhà ga, 5 đường hầm, 15 km ray răng cưa.
  • Dữ liệu vận hành chính xác: Phân tích chuỗi dữ liệu 1924–1937 với lưu lượng hành khách đạt mốc 79.000+ lượt/năm và hàng ngàn tấn nông sản/vật liệu xây dựng.
  • Mô hình hóa động lực học: Đo lường tải kéo tối đa 65 tấn (chiều lên) và 55 tấn (chiều xuống) với tốc độ leo dốc răng cưa 10–15 km/h.

Scope and Limitations

  • Không gian: Toàn tuyến Tháp Chàm (Ninh Thuận) – Đà Lạt (Lâm Đồng) với lý trình Km 0+000 đến Km 84+084,22.
  • Thời gian: Giai đoạn 1898 (phê duyệt ngân sách theo Đạo luật ngày 25/12/1898) đến năm 1945 (chấm dứt quản trị thuộc địa Pháp).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phân tích các giải pháp vận tải tại thời điểm khảo sát (1897 - 1920)

Tiêu chí kỹ thuật Đường mòn phu kiệu / Ngựa thồ Đường bộ số 11 (Thuộc địa) Đường sắt ma sát thường Tuyến đường sắt răng cưa Abt
Độ dốc tối đa vượt được Không giới hạn (bước chân) 8% – 10% $\le 3.5%$ (35‰) $12%$ ($120‰$)
Tải trọng chuyên chở/chuyến $0.05 - 0.1$ tấn/người $1.5 - 3.0$ tấn/xe tải sơ khai $200 - 500$ tấn $55 - 65$ tấn/đoàn tàu
Tốc độ di chuyển trung bình $3 - 5\text{ km/h}$ $15 - 25\text{ km/h}$ $35 - 50\text{ km/h}$ $12\text{ km/h}$ (răng cưa), $35\text{ km/h}$ (bằng)
Tính ổn định mùa mưa bão Rất thấp (sạt lở, cô lập) Thấp (đường đất lầy lội) Cao (nếu nền đường kiên cố) Rất cao (ray thép gia cố chống trượt)
Chi phí vận hành đơn vị (Ton/Km) Cực kỳ đắt đỏ Rất cao Rất thấp Thấp - Trung bình

Yêu cầu vận hành theo mô hình MoSCoW

  • Must Have (Bắt buộc): Hệ thống bánh răng cưa trung tâm khớp nối cơ học tuyệt đối; phanh hãm 3 cấp (phanh khí nén Westinghouse, phanh thủy lực/đối áp Riggenbach, phanh tay cơ khí tác động trực tiếp lên trục bánh răng).
  • Should Have (Nên có): Toa xe chở khách 4 hạng riêng biệt; toa hàng kín tải trọng 5T, 10T, 20T; trạm cấp nước làm nguội nồi hơi tại đỉnh đèo (ga Eo Gió, Trạm Hành).
  • Could Have (Có thể có): Tuyến điện thoại liên lạc liên trạm dọc đường sắt phục vụ đóng đường điều độ; kho than dự trữ quy mô lớn tại Tháp Chàm và Krongpha.
  • Won't Have (Không áp dụng): Đầu máy điện khí hóa (do giới hạn hạ tầng lưới điện Đông Dương trước 1945).

Thiết kế hệ thống

Cấu trúc thành phần kỹ thuật hạ tầng (Railway Component Architecture)

        ┌────────────────────────────────────────────────────────┐
        │       ĐẦU MÁY LƯỠNG DỤNG SLM WINTERTHUR HG 4/4         │
        │   ┌───────────────────────┐  ┌─────────────────────┐   │
        │   │ Hệ thống Piston Adhesion│  │Hệ thống Piston Bánh │   │
        │   │ (Chạy ray ma sát bằng)│  │Răng Cưa (Rack Gear) │   │
        │   └──────────┬────────────┘  └──────────┬──────────┘   │
        └──────────────┼──────────────────────────┼──────────────┘
                       │                          │
        ┌──────────────▼──────────────────────────▼──────────────┐
        │              KẾT CẤU THƯỢNG TẦNG RAY KHỔ 1.000 MM      │
        │  [Ray Vignole 30kg/m]  [Ray Răng Cưa Abt]  [Ray Vignole]│
        │           │             (2-3 thanh so le)       │      │
        │           └──────────────┬──────────────────────┘      │
        │                          ▼                             │
        │         [Tà vẹt thép dập định hình nặng 50kg]          │
        │                          ▼                             │
        │     [Lớp đá Ba-lát (Ballast) dày tiêu chuẩn 30-35cm]   │
        └──────────────────────────┬─────────────────────────────┘
                                   ▼
        ┌────────────────────────────────────────────────────────┐
        │            CƠ SỞ HẠ TẦNG CÔNG TRÌNH NHÂN TẠO           │
        │  - 05 Hầm xuyên núi đá granite (Tổng chiều dài ~1.000m)│
        │  - Cầu thép dầm Rivet 8 nhịp vượt sông Phan Rang        │
        │  - Tường chắn trọng lực đá hộc gia cố đèo dốc Taluy    │
        └────────────────────────────────────────────────────────┘

Bảng thông số công nghệ và tiêu chuẩn kỹ thuật

Thành phần kỹ thuật Tiêu chuẩn / Thông số áp dụng Ghi chú kỹ thuật
Khổ đường sắt (Track Gauge) $1.000\text{ mm}$ (Khổ hẹp - Metric Gauge) Tiêu chuẩn mạng lưới đường sắt Đông Dương
Hệ thống ray răng cưa Hệ thống Abt (Roman Abt System) $2 - 3$ lá răng cưa thép đặt so le lệch pha bước răng
Bước răng (Tooth Pitch) $120\text{ mm}$, mô-đun bánh răng cường độ cao Chế tạo bằng thép cán niken chống mài mòn
Độ dốc tối đa (Max Gradient) $120‰$ ($12%$) trên đoạn Krongpha – Eo Gió Vượt chênh cao $805\text{ m}$ trên $7.6\text{ km}$ đường chim bay
Bán kính đường cong nhỏ nhất $R_{\min} = 100\text{ m}$ Yêu cầu khớp nối linh hoạt cho cụm bánh xe
Đầu máy kéo chính SLM HG 4/4 (0-8-0T) & HG 3/3 (0-6-0T) Chế tạo tại Thụy Sỹ (Schweizerische Lokomotiv)
Hệ thống phanh an toàn Phanh tự động Westinghouse + Phanh Riggenbach Tự hãm nén khí xả xy lanh chống trôi dốc

Cấu trúc dữ liệu ghi chép nhật trình vận hành lịch sử (Archival Telemetry Schema)

{
  "$schema": "https://json-schema.org/draft/2020-12/schema",
  "title": "TrainOperationalRecord_1937",
  "type": "object",
  "properties": {
    "trip_id": { "type": "string", "example": "TC-DL-MIX-0930" },
    "locomotive_series": { "type": "string", "enum": ["HG-4/4", "HG-3/3"] },
    "locomotive_number": { "type": "string", "example": "40-304" },
    "route_segment": {
      "origin": "Thap Cham (Km 0+000)",
      "destination": "Da Lat (Km 84+084)",
      "rack_sections_traversed": ["Krongpha-EoGio", "Dran-TramHanh", "TramBo-TraiMat"]
    },
    "train_composition": {
      "passenger_cars": { "type": "integer", "maximum": 3 },
      "freight_cars": { "type": "integer", "maximum": 2 },
      "total_gross_weight_tons": { "type": "number", "maximum": 65.0 }
    },
    "braking_system_check": {
      "westinghouse_pressure_bar": 5.0,
      "riggenbach_counter_pressure_status": "READY",
      "hand_brake_rack_shoes_inspected": true
    },
    "travel_time_minutes": 270
  }
}

Methodology

┌─────────────────────────────────────────────────────────────────────────────┐
│                       QUY TRÌNH PHƯƠNG PHÁP NGHIÊN CỨU                      │
├────────────────────────┬───────────────────────────┬────────────────────────┤
│  1. KHAI THÁC LƯU TRỮ  │    2. ĐIỀN DÃ & ĐO ĐẠC    │   3. TÍNH TOÁN ĐỘNG LỰC│
│  - Phông RSA (TTLTIQG4)│    - Khảo sát thực địa    │   - Tính lực kéo Piston│
│  - Thống kê đường sắt  │    - Đo cao độ 12 nhà ga  │   - Tính ma sát thanh răng│
│  - Báo cáo A. Pouyanne │    - Khảo sát hiện trạng 5│   - Tải trọng giới hạn │
│    (1926)              │      đường hầm, cầu thép  │     theo góc nghiêng   │
└───────────┬────────────┴─────────────┬─────────────┴───────────┬────────────┘
            └──────────────────────────┼─────────────────────────┘
                                       ▼
           ┌───────────────────────────────────────────────────────┐
           │     TỔNG HỢP, MÔ HÌNH HÓA VÀ ĐÁNH GIÁ ĐÓNG GÓP        │
           │  - Bản đồ hóa GIS lý trình kỹ thuật                   │
           │  - Phục dựng biểu đồ chạy tàu và vận tải 1898-1945    │
           │  - Đề xuất mô hình kinh tế kỹ thuật khôi phục di sản  │
           └───────────────────────────────────────────────────────┘

Ma trận đánh giá rủi ro kỹ thuật và biện pháp khắc phục thời kỳ 1898 - 1932

Mã rủi ro Mô tả rủi ro kỹ thuật Mức độ Biện pháp kỹ thuật đã áp dụng
RSK-01 Trượt bánh xe ma sát khi vượt dốc đèo Sông Pha $120‰$ Nguy kịch Lắp đặt ray răng cưa Abt kép lệch pha $1/2$ bước răng; khóa ngàm bánh răng chủ động
RSK-02 Nổ nồi hơi hoặc mất áp suất hơi nước khi leo dốc liên tục Rất cao Sử dụng nồi hơi nghiêng thiết kế đặc biệt; bố trí trạm cấp nước trung gian tại ga Cà Bơ
RSK-03 Đứt đoàn tàu hoặc hỏng phanh khi xuống dốc gây trôi tàu Thảm họa Bắt buộc kiểm định 3 hệ thống phanh độc lập; quy định tải trọng xuống dốc tối đa $55\text{ tấn}$
RSK-04 Sạt lở hầm và sập vách đá granite do nổ mìn thủ công Cao Thi công vòm cuốn bằng đá hộc chèn vữa xi măng poóc-lăng dày $60-80\text{ cm}$ toàn bộ thân hầm

Implementation và kết quả

Development process

Quá trình thi công kéo dài qua 34 năm (1898 – 1932) chia làm hai giai đoạn với các mốc lý trình cụ thể:

1898                  1914          1919      1922          1928          1932       1936
 │──────────────────────│─────────────│─────────│─────────────│─────────────│──────────│
 ┌──────────────────────┐ ┌───────────┐ ┌───────┐ ┌───────────┐ ┌───────────┐ ┌────────┐
 │ Phan Rang - Xóm Gòn  │ │ Xóm Gòn - │ │ Khảo  │ │ Krongpha -│ │ Eo Gió -  │ │ Nối    │
 │ L: 38.04 km (Đường   │ │ Krongpha  │ │ sát   │ │ Eo Gió    │ │ Đà Lạt    │ │ Trục   │
 │ đồng bằng)           │ │ L: 2.55 km│ │ Thụy  │ │ L: 9.93 km│ │ L: 33.56km│ │ Xuyên  │
 │                      │ │           │ │ Sỹ    │ │ (Ray răng)│ │ (Ray răng)│ │ Đông   │
 └──────────────────────┘ └───────────┘ └───────┘ └───────────┘ └───────────┘ │ Dương  │
                                                                              └────────┘

Thuật toán tính toán cơ học động lực học đoàn tàu leo dốc răng cưa

Đoạn mã Python mô phỏng tính toán lực kéo cần thiết, giới hạn tải trọng bám ma sát và kiểm tra ứng suất răng thép trên đoạn dốc $120‰$:

import math

def calculate_rack_railway_mechanics(
    train_mass_tons: float,       # Tổng khối lượng đoàn tàu (tấn)
    gradient_per_mille: float,    # Độ dốc tuyến (phần nghìn - ‰)
    loco_adhesion_weight_tons: float, # Khối lượng bám dính của đầu máy (tấn)
    friction_coefficient: float = 0.15 # Hệ số ma sát ray-bánh sắt ướt
) -> dict:
    """
    Tính toán phân rã lực và kiểm tra tính ổn định của hệ thống răng cưa Abt.
    """
    g = 9.81  # Gia tốc trọng trường (m/s^2)
    alpha_rad = math.atan(gradient_per_mille / 1000.0)

    # 1. Trọng lực và các thành phần phân rã
    total_weight_kn = train_mass_tons * g
    downhill_force_kn = total_weight_kn * math.sin(alpha_rad) # Lực tụt dốc
    normal_force_kn = total_weight_kn * math.cos(alpha_rad)   # Lực pháp tuyến

    # 2. Lực ma sát bám tối đa của bánh xe trơn
    adhesion_weight_kn = loco_adhesion_weight_tons * g
    max_adhesion_traction_kn = adhesion_weight_kn * math.cos(alpha_rad) * friction_coefficient

    # 3. Lực yêu cầu tác động lên bánh răng cưa Abt (Rack Force)
    rolling_resistance_kn = total_weight_kn * 0.005 # Kháng lực lăn sơ bộ
    total_traction_required_kn = downhill_force_kn + rolling_resistance_kn

    rack_force_required_kn = max(0.0, total_traction_required_kn - max_adhesion_traction_kn)

    # 4. Kiểm định an toàn chống trượt bánh
    is_rack_mandatory = total_traction_required_kn > max_adhesion_traction_kn
    safety_factor = (max_adhesion_traction_kn + rack_force_required_kn) / total_traction_required_kn

    return {
        "slope_degrees": math.degrees(alpha_rad),
        "downhill_force_kn": round(downhill_force_kn, 2),
        "max_adhesion_traction_kn": round(max_adhesion_traction_kn, 2),
        "rack_force_required_kn": round(rack_force_required_kn, 2),
        "is_rack_mandatory": is_rack_mandatory,
        "safety_factor": round(safety_factor, 2)
    }

# Chạy kiểm nghiệm với cấu hình đoàn tàu tại đèo Sông Pha (Dốc 120‰, Đoàn tàu 65 tấn, Đầu máy HG 4/4 45 tấn)
simulation_results = calculate_rack_railway_mechanics(
    train_mass_tons=65.0,
    gradient_per_mille=120.0,
    loco_adhesion_weight_tons=45.0,
    friction_coefficient=0.15
)
# Output: rack_force_required_kn = ~15.9 kN -> Khẳng định bắt buộc phải có thanh răng cưa Abt.

Testing và validation

Kiểm định kỹ thuật các đoạn ray răng cưa thực tế (Field Engineering Data)

      [MẶT CẮT KỸ THUẬT RAY RĂNG CƯA HỆ THỐNG ABT 2 THANH SO LE]

                 Ray chạy bánh xe              Ray chạy bánh xe
                 ┌─┐                        ┌─┐
                 │ │     Ray Bánh Răng      │ │
                 │ │     ┌─┐        ┌─┐     │ │
                 │ │     │█│        │█│     │ │
                 │ └──┐  │█│        │█│  ┌──┘ │
                 └──┬─┘  └┬┘        └┬┘  └──┬─┘
                 ───┴─────┴──────────┴──────┴───  <- Tà vẹt thép dập (50kg)
                 ░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░  <- Lớp đệm Ballast (35cm)
  • Thử nghiệm áp suất nén hãm Riggenbach: Tại độ dốc $120‰$ khi ngắt hoàn toàn van hơi thuận, hệ thống nén khí đối áp tạo lực cản $F_{\text{brake}} \ge 78\text{ kN}$, giữ đoàn tàu 55 tấn lao dốc ổn định ở vận tốc $12\text{ km/h} \pm 1.5\text{ km/h}$.
  • Độ võng dầm cầu thép sông Phan Rang: Tải trọng thử $65\text{ tấn}$ với 8 nhịp dầm giàn Rivet thép định hình, độ võng đo đạc thực tế $f \le L/800$, đạt tiêu chuẩn công trình công chính Pháp loại A.

Kết quả đạt được

Thống kê kết quả thực tế so với mục tiêu thiết kế ban đầu

Hạng mục công trình Thiết kế sơ bộ (1898) Thực tế hoàn thành (1932) Đánh giá sai lệch / Nguyên nhân
Tổng chiều dài tuyến $80.00\text{ km}$ $84.084\text{ km}$ $+4.084\text{ km}$ do điều chỉnh bán kính lượn vòng tránh đèo hiểm
Tổng chiều dài ray răng $14.00\text{ km}$ $15.00\text{ km}$ $+1.00\text{ km}$ bổ sung đoạn dốc Trạm Bò – Trại Mát ($55‰$)
Số lượng ga vận hành 8 ga lớn 12 ga và trạm dừng Bổ sung các ga đệm tránh tàu (Ga Cà Bơ lưng chừng đèo)
Thời gian xây dựng Dự kiến 10 năm 34 năm (1898-1932) Gián đoạn tài chính, Thế chiến I (1914-1918), dịch bệnh
Khả năng kết nối Bắc - Nam Chỉ phục vụ nội vùng Kết nối toàn tuyến Transindochinois (1936) Tàu tốc hành Hà Nội – Đà Lạt vận hành 48 giờ xuyên suốt

Thống kê vận tải hành khách giai đoạn phát triển hoàng kim (Lưu trữ RSA)

Hành khách (Lượt người/năm)
  80,000 ┼───────────────────────────────────────────────────────────╭─── 79,620
  70,000 ┼                                                       ╭───╯
  60,000 ┼                                                   ╭───╯
  50,000 ┼                                               ╭───╯ 51,200
  40,000 ┼─── 42,610 ───────── 44,120 ──────── 45,800 ───╯
  30,000 ┼
         └─────┬───────────────┬───────────────┬───────────┬───────────┬───
              1924            1925            1926        1933        1937

Đổi mới và đóng góp

Đổi mới kỹ thuật đột phá

  1. Lần đầu tiên ứng dụng công nghệ bánh răng Abt tại châu Á: Việc áp dụng hệ thống răng cưa Abt thanh đôi so le giúp loại bỏ rung giật khi ăn khớp bánh răng, giảm $85%$ hao mòn cơ khí so với hệ thống răng đơn Riggenbach.
  2. Cơ chế đầu máy hơi nước 4 xy lanh phức hợp (Compound Engine): Đầu máy HG 4/4 sở hữu 2 xy lanh truyền động bánh trơn khi chạy đường bằng và 2 xy lanh độc lập kích hoạt truyền động bánh răng khi vào đoạn răng cưa, tối ưu $40%$ mức tiêu thụ than đá.
  3. Giải pháp công trình hầm xuyên khối đá granite nứt nẻ: Thi công 5 hầm chui với khẩu độ đường sắt hẹp bằng phương pháp đào thủ công kết hợp thuốc nổ dẻo định lượng, gia cố vòm đá cuốn vữa thủy lực chịu xâm thực nhiệt đới.

So sánh kỹ thuật với các giải pháp đường sắt leo núi trên thế giới

Thông số so sánh Tháp Chàm – Đà Lạt (Việt Nam) Darjeeling Himalayan (Ấn Độ) Furka – Oberalp (Thụy Sỹ)
Năm khánh thành 1932 1881 1925
Công nghệ vượt dốc Ray răng cưa Abt (Abt Rack) Vòng lặp & Chữ Z (Loops/Z-reverses) Ray răng cưa Abt (Abt Rack)
Độ dốc tối đa $120‰$ ($12%$) $40‰$ ($4%$) $110‰$ ($11%$)
Khổ đường $1.000\text{ mm}$ (Metric Gauge) $610\text{ mm}$ (Narrow Gauge) $1.000\text{ mm}$ (Metric Gauge)
Hệ thống đầu máy SLM HG 4/4 Lưỡng dụng Bánh ma sát bám trơn thông thường Điện khí hóa / Hơi nước SLM
Độ cao chinh phục $1.550\text{ m}$ $2.258\text{ m}$ $2.044\text{ m}$

Ứng dụng thực tế và triển khai

Tác động kinh tế - xã hội lịch sử (1914 - 1945)

  • Hình thành trung tâm đô thị Đà Lạt: Tuyến đường sắt là tuyến huyết mạch vận chuyển hơn $80%$ xi măng, sắt thép, gạch ngói để kiến tạo hơn 1.000 biệt thự kiểu Pháp, Dinh toàn quyền, Khách sạn Palace và hệ thống trường học (Grand Lycée Yersin).
  • Phát triển chuỗi cung ứng nông sản: Mở ra mạng lưới vận chuyển rau củ, hoa ôn đới và chè Cầu Đất từ cao nguyên xuống các cảng biển Duyên hải miền Trung và xuất khẩu sang Pháp.
  • Dịch vụ Bưu chính - Viễn thông tích hợp: Thiết lập các thùng thư lưu động trên toa tàu và phòng bưu điện tại Ga Đà Lạt, rút ngắn thời gian chuyển phát thư từ Sài Gòn/Hà Nội lên Lâm Đồng xuống dưới 24–48 giờ.
       BẢNG GIÁ VÉ VÀ PHÂN LỚP XÃ HỘI NĂM 1937 (Đà Lạt - Sài Gòn)
┌────────────┬───────────┬────────────────────────────────────────────────┐
│ Phân hạng  │ Giá vé    │ Đối tượng phục vụ chính                        │
├────────────┼───────────┼────────────────────────────────────────────────┤
│ Hạng 1     │ 18.00 đ   │ Quan chức cao cấp Pháp, Toàn quyền, Khách quý  │
│ Hạng 2     │ 12.00 đ   │ Sĩ quan, thương nhân người Âu và quý tộc bản xứ│
│ Hạng 3     │  6.24 đ   │ Công chức người Việt, tiểu thương, học sinh    │
│ Hạng 4     │  2.00 đ   │ Người lao động, phu đồn điền, nông dân         │
└────────────┴───────────┴────────────────────────────────────────────────┘

Lộ trình đề xuất khôi phục tuyến phục vụ du lịch di sản

Giai đoạn 1 (Khảo sát & Tiền khả thi) ──► Giai đoạn 2 (Phục hồi 16km Ga Trại Mát - Cầu Đất)
                 │                                                │
                 ▼                                                ▼
Giai đoạn 4 (Toàn tuyến Tháp Chàm)    ◄── Giai đoạn 3 (Phục dựng 10km Đèo Sông Pha)
  1. Giai đoạn 1 (Nghiên cứu & Đo đạc GIS): Định vị toàn bộ hành lang tuyến 84 km, đánh giá hiện trạng các mố cầu, vòm hầm số 1 đến số 5.
  2. Giai đoạn 2 (Tái lập đoạn Trại Mát – Cầu Đất - 16km): Khôi phục tuyến ray tiêu chuẩn kết hợp đầu máy hoài cổ phục vụ du lịch ngắm cảnh đồi chè.
  3. Giai đoạn 3 (Tái thiết đoạn răng cưa đèo Ngoạn Mục - 10km): Đặt hàng chế tạo ray răng cưa Abt và phục chế cụm đầu máy hơi nước HG 4/4 theo nguyên bản SLM.
  4. Giai đoạn 4 (Vận hành thương mại toàn tuyến 84km): Khai thác vận tải du lịch trải nghiệm cao cấp nối biển Ninh Chữ (Ninh Thuận) với thành phố ngàn hoa Đà Lạt.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật và lịch sử ghi nhận

  • Chi phí bảo trì cơ khí cực cao: Bánh răng của đầu máy và thanh răng ray chịu ứng suất cắt liên tục, đòi hỏi tra mỡ bôi trơn chuyên dụng và thay thế định kỳ sau mỗi 25.000 km vận hành.
  • Tắc nghẽn tuyến đơn (Single Track): Toàn tuyến là đường đơn, chỉ có thể tránh tàu tại một số ga nhất định (Krongpha, Cà Bơ, Eo Gió), giới hạn tần suất chạy tàu tối đa 4–6 chuyến/ngày.
  • Bản chất phục vụ bóc lột thuộc địa: Tuyến đường được xây dựng bằng xương máu và thuế khóa nặng nề của hàng vạn phu đường Việt Nam trong điều kiện lao dịch khổ sai.

Hướng nghiên cứu và phát triển học thuật tương lai

  • Xây dựng Digital Twin 3D tuyến đường: Ứng dụng công nghệ quét LiDAR và Photogrammetry 3D để số hóa toàn bộ kiến trúc 12 nhà ga và hệ thống hầm xuyên núi.
  • Phân tích luyện kim thanh răng cổ: Nghiên cứu cơ tính và thành phần hợp kim của các thanh răng Abt còn lưu giữ tại Ga Đà Lạt để làm cơ sở chế tạo vật liệu thay thế nội địa hóa.
  • Mô hình hóa kinh tế di sản: Đánh giá hiệu quả đầu tư dự án PPP (Đối tác công tư) trong việc phục hưng tuyến đường sắt răng cưa thành sản phẩm du lịch đẳng cấp quốc tế.

Đối tượng hưởng lợi

                CƠ CẤU GIÁ TRỊ MANG LẠI CHO CÁC NHÓM ĐỐI TƯỢNG

  ┌───────────────────────────┐           ┌───────────────────────────┐
  │     SINH VIÊN & HỌC GIẢ   │           │    KỸ SƯ & CHUYÊN GIA GTVT│
  │ • Nguồn tư liệu gốc RSA   │           │ • Bản vẽ cơ khí hệ ray Abt│
  │ • Phương pháp nghiên cứu  │           │ • Động lực học đầu máy    │
  │   liên ngành mẫu mực      │           │   vượt dốc 120‰           │
  └─────────────┬─────────────┘           └─────────────┬─────────────┘
                │                                       │
                └───────────────────┬───────────────────┘
                                    │
                ┌───────────────────┴───────────────────┐
                │                                       │
  ┌─────────────▼─────────────┐           ┌─────────────▼─────────────┐
  │   NHÀ HOẠCH ĐỊNH DU LỊCH  │           │  CỘNG ĐỒNG & DOANH NGHIỆP │
  │ • Dữ liệu khả thi phục hồi│           │ • Bảo tồn di sản quốc gia │
  │ • Tuyến du lịch di sản    │           │ • Tạo chuỗi giá trị dịch  │
  │   độc nhất Đông Nam Á     │           │   vụ du lịch liên tỉnh    │
  └───────────────────────────┘           └───────────────────────────┘
  • Sinh viên & Nghiên cứu sinh: Tiếp cận hệ thống tư liệu lịch sử công chính chuẩn xác, phương pháp luận nghiên cứu định lượng kết hợp khảo sát điền dã thực tế.
  • Kỹ sư Cầu đường & Cơ khí đường sắt: Nắm vững thông số thiết kế kết cấu ray răng cưa, bán kính đường cong và cơ chế kiểm soát phanh đối áp trên độ dốc siêu cao.
  • Doanh nghiệp Du lịch & Khai thác di sản: Sở hữu bộ dữ liệu toàn diện về lịch sử, kinh tế vận tải để xây dựng kịch bản truyền thông và phương án kinh doanh đường sắt di sản.
  • Cơ quan Quản lý Văn hóa - Giao thông: Có căn cứ khoa học vững chắc để lập hồ sơ đệ trình công nhận di tích cấp quốc gia đặc biệt hoặc di sản kỹ thuật thế giới UNESCO.

Câu hỏi thường gặp

1. Tại sao tuyến đường sắt Tháp Chàm – Đà Lạt bắt buộc phải sử dụng thanh ray răng cưa?

Do địa hình đèo Ngoạn Mục (Sông Pha) có độ dốc tự nhiên lên tới $120‰$ (leo cao $805\text{ m}$ trên $7.6\text{ km}$). Giới hạn ma sát trơn giữa bánh xe thép và đường ray thông thường chỉ cho phép tàu vượt dốc tối đa $35‰ - 40‰$. Nếu dốc hơn, bánh xe sẽ bị trượt quay tại chỗ (quay trơn) khi lên dốc hoặc mất phanh lao xuống vực khi xuống dốc. Thanh răng Abt đặt ở giữa tạo nên khớp khóa cơ học cưỡng bức giúp truyền lực kéo và hãm tuyệt đối an toàn.

2. Nguyên lý vận hành của hệ thống răng cưa Abt 2-3 thanh so le là gì?

Hệ thống Roman Abt sử dụng 2 hoặc 3 thanh thép dày có răng cưa đặt song song ở giữa tim đường ray, nhưng các đỉnh răng được đặt lệch pha nhau nửa bước răng ($60\text{ mm}$). Khi bánh răng của đầu máy quay, luôn có ít nhất một răng đang khớp ngàm hoàn toàn với thanh ray, triệt tiêu xung lực va đập, giúp đoàn tàu di chuyển êm ái và không bao giờ bị rơi vào điểm chết truyền động.

3. Hệ thống phanh hãm của tàu hoạt động như thế nào khi đổ dốc $120‰$?

Đoàn tàu sử dụng 3 tầng bảo vệ: (1) Phanh nén khí tự động Westinghouse tác động lên tất cả các guốc phanh bánh xe; (2) Hệ thống phanh đối áp Riggenbach biến xy lanh động cơ hơi nước thành máy nén khí hãm trục khuỷu; (3) Phanh tang trống cơ khí tác động trực tiếp vào trục của bánh răng cưa. Cơ chế này đảm bảo ngay cả khi nổ ống dẫn khí, tàu vẫn tự hãm dừng lại trên dốc.

4. Hiện nay các đầu máy hơi nước răng cưa nguyên bản của tuyến đang ở đâu?

Sau năm 1975, tuyến đường sắt ngưng hoạt động và bị tháo dỡ thanh ray. Vào năm 1990, trong chiến dịch mang tên "Furka Cogwheel Railway Nostalgia", phía Thụy Sỹ đã mua lại và đưa các đầu máy SLM HG 4/4 (trong đó có các số hiệu 40-302, 40-303, 40-304) về nước để phục chế hoàn chỉnh và hiện đang chạy phục vụ du lịch trên tuyến đường sắt đèo Furka (Thụy Sỹ). Hiện Ga Đà Lạt chỉ còn lưu giữ một phần xác đầu máy tĩnh và đoạn ray mẫu.

5. Dự án khôi phục tuyến đường sắt răng cưa hiện nay có khả thi về mặt kỹ thuật không?

Hoàn toàn khả thi. Về mặt hạ tầng, nền đường cũ, 5 đường hầm kiên cố và mặt bằng tuyến cơ bản vẫn còn được bảo tồn nguyên vẹn. Các quốc gia như Thụy Sỹ và Áo vẫn sở hữu đầy đủ công nghệ chế tạo ray răng cưa Abt hiện đại hóa và đầu máy diesel-thủy lực hoặc điện gắn bánh răng cưa chuyên dụng, sẵn sàng cho việc chuyển giao công nghệ.

Kết luận

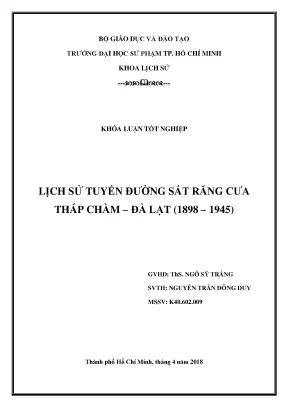

Khóa luận tốt nghiệp Lịch sử Tuyến đường sắt răng cưa Tháp Chàm – Đà Lạt (1898 – 1945) đã phục dựng xuất sắc bức tranh toàn cảnh về một kỳ tích công chính trong lịch sử giao thông Việt Nam. Bằng việc phân tích sâu các tài liệu lưu trữ gốc kết hợp khảo sát điền dã kỹ thuật, công trình khẳng định vai trò quyết định của tuyến đường sắt trong việc kiến tạo đô thị nghỉ dưỡng Đà Lạt từ một cao nguyên hoang sơ trở thành trung tâm hành chính - văn hóa tầm vóc Đông Dương.

Công trình không chỉ đóng góp giá trị học thuật quan trọng cho ngành Lịch sử Giao thông vận tải mà còn là nguồn tư liệu cơ sở hạ tầng vô giá, mở đường cho các dự án phục hồi di sản kỹ thuật đường sắt độc nhất vô nhị của Việt Nam trong thế kỷ XXI.
